HASZNÁLATI ÚTMUTATÓ BS 12 Q METABO

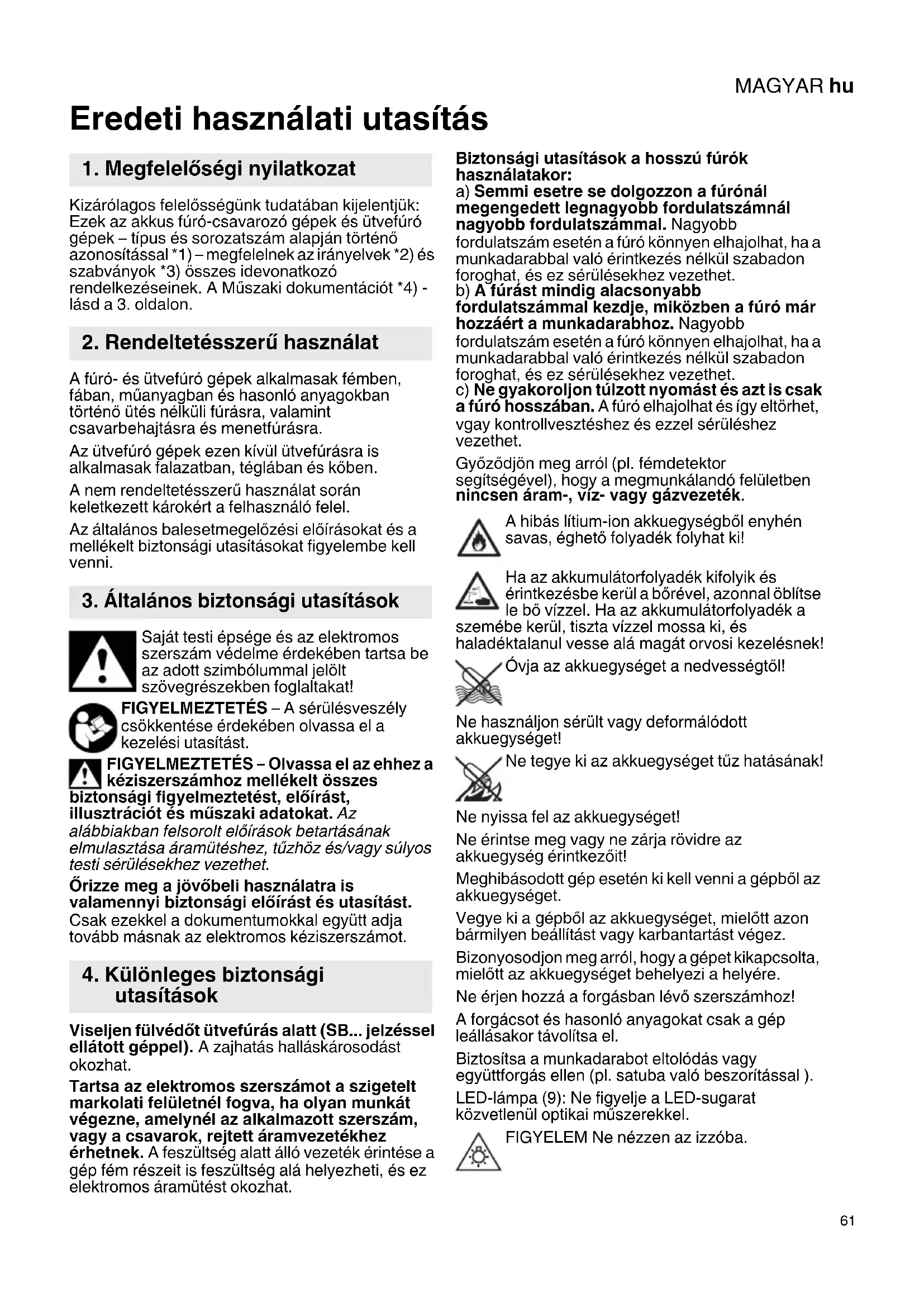

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: Ezek az akkus fúró-csavarozó gépek és ütvefúró gépek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon. A fúró- és ütvefúró gépek alkalmasak fémben, fában, műanyagban és hasonló anyagokban történő ütés nélküli fúrásra, valamint csavarbehajtásra és menetfúrásra. Az ütvefúró gépek ezen kívül ütvefúrásra is alkalmasak falazatban, téglában és kőben. A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a kezelési utasítást. FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és műszaki adatokat. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. Viseljen fülvédőt ütvefúrás alatt (SB... jelzéssel ellátott géppel). A zajhatás halláskárosodást okozhat. Tartsa az elektromos szerszámot a szigetelt markolati felületnél fogva, ha olyan munkát végezne, amelynél az alkalmazott szerszám, vagy a csavarok, rejtett áramvezetékhez érhetnek. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat. Biztonsági utasítások a hosszú fúrók használatakor: a) Semmi esetre se dolgozzon a fúrónál megengedett legnagyobb fordulatszámnál nagyobb fordulatszámmal. Nagyobb fordulatszám esetén a fúró könnyen elhajolhat, ha a munkadarabbal való érintkezés nélkül szabadon foroghat, és ez sérülésekhez vezethet. b) A fúrást mindig alacsonyabb fordulatszámmal kezdje, miközben a fúró már hozzáért a munkadarabhoz. Nagyobb fordulatszám esetén a fúró könnyen elhajolhat, ha a munkadarabbal való érintkezés nélkül szabadon foroghat, és ez sérülésekhez vezethet. c) Ne gyakoroljon túlzott nyomást és azt is csak a fúró hosszában. A fúró elhajolhat és így eltörhet, vgay kontrollvesztéshez és ezzel sérüléshez vezethet. Győződjön meg arról (pl. fémdetektor segítségével), hogy a megmunkálandó felületben nincsen áram-, víz- vagy gázvezeték. A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki! Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek! Óvja az akkuegységet a nedvességtől! Ne használjon sérült vagy deformálódott akkuegységet! Ne tegye ki az akkuegységet tűz hatásának! Ne nyissa fel az akkuegységet! Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit! Meghibásodott gép esetén ki kell venni a gépből az akkuegységet. Vegye ki a gépből az akkuegységet, mielőtt azon bármilyen beállítást vagy karbantartást végez. Bizonyosodjon meg arról, hogy a gépet kikapcsolta, mielőtt az akkuegységet behelyezi a helyére. Ne érjen hozzá a forgásban lévő szerszámhoz! A forgácsot és hasonló anyagokat csak a gép leállásakor távolítsa el. Biztosítsa a munkadarabot eltolódás vagy együttforgás ellen (pl. satuba való beszorítással ). LED-lámpa (9): Ne figyelje a LED-sugarat közvetlenül optikai műszerekkel. FIGYELEM Ne nézzen az izzóba.

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági utasítások

4. Különleges biztonsági

A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen terhelések okozta veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi, vagy a hulladékeltávolításra vonatkozó előírásokat). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, -szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. A lítium-ionos akkuegység szállítása: A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendeletek (UN 3480 és UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető. Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépbő l. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). Lásd a 2. oldalon. 1 fúrótokmány / fúrótokmány-persely* 2 beállító persely (forgatónyomaték-korlátozás, maximális forgatónyomaték) * 3 beállító persely (csavarozás, fúrás, ütvefúrás) * 4 beállító persely (forgatónyomaték-korlátozás) * 5 tolókapcsoló (1./2. fokozat) 6 forgásirány-váltó (forgásirány beállítás, szállítási biztosítás) 7 nyomókapcsoló 8markolat 9LED-lámpa 10 akkuegység kireteszelés 11 akkuegység * 12 kapacitás- és figyelmeztető kijelző * 13 a kapacitáskijelző nyomógombja * 14 övkampó * 15 bittartó * 16 védősapka *

6.1 A gép többfunkciós felügyeleti rendszere

Ha a gép önműködően kikapcsol, az elektronika aktiválta az önvédő üzemmódot. Felhangzik egy figyelmeztető jelzés (állandó csipogó hang). Ez max. 30 másodperc elteltével, vagy a nyomókapcsoló (7) felengedése után abbamarad. A védelmi funkció ellenére bizonyos alkalmazásoknál túlterhelés, és ennek következményeként a gép károsodása léphet fel. Okok és elhárítás:

1. Az akkuegység majdnem lemerült (Az

elektronika védi az akkuegységet a mélykisülés okozta károkkal szemben). Ha valamelyik LED-lámpa (12) villog, az akkuegység majdnem lemerült. Adott esetben nyomja meg a gombot (13), és ellenőrizze a LED lámpák (12) töltésszintjét. Ha az akkuegység majdnem lemerült, azt ismét fel kell tölteni!

2. A gép hosszan tartó túlterhelése hőmérséklet-

kikapcsoláshoz vezet. Hagyja kihűlni a gépet vagy az akkuegységet. Megjegyzés: A gép gyorsabban lehűl, ha üresjáratban járatja.

3. A túl nagy áramerősség esetén (amilyen pl.

egy hosszabb ideig tartó elakadásnál lép fel) a gép kikapcsol. A gépet a nyomókapcsolóval (7) ki kell kapcsolni. Ezután a szokásos módon lehet tovább dolgozni. Kerülje el a további elakadást.

6. HasználatMAGYAR hu

Az akkuegységet használat előtt fel kell tölteni. Töltse fel újra az akkuegységet teljesítménycsökkenéskor. Az akkuegység feltöltésére vonatkozó utasításokat a Metabo töltő használati útmutatójában találhat. A Li-ion akkuegységeknél kapacitás- és figyelmeztető kijelzővel (12) (kiviteltől függően): - Nyomja meg a gombot (13) és a LED-lámpák kijelzik a töltésszintet. - Ha valamelyik LED-lámpa villog, az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni. Az akkuegység kivétele, behelyezése Kivétel: nyomja meg az akkuegység-kireteszelő gombot (10) és húzza ki az akkuegységet (11) előrefelé

Behelyezés: tolja be az akkuegységet (11) bekattanásig.

6.3 Forgásirány, szállítás céljára szolgáló

biztosító (bekapcsolásgátló) beállítása A forgásirányváltó kapcsolót (6) csak akkor használja, ha a motor áll! Állítsa be a forgásirányváltó kapcsolót (forgásirány beállítása, szállítási biztosítás) (6). Lásd a 2. oldalon: R = jobbmenetre állítva L = balmenetre állítva 0 =középső állás: szállítási biztosítás (bekapcsolásgátló) beállítva

6.4 Hajtómű fokozat kiválasztása

1. fokozat (alacsony fordulatszám,

különösen nagy forgatónyomaték, elsősorban csavarozáshoz)

2. fokozat (nagy fordulatszám, főleg

6.5 A forgatónyomaték-korlátozás,

csavarozás, fúrás, ütvefúrás beállítása BS... jelölésű gépek: 1...20 = A forgatónyomatékot (a forgatónyomaték-korlátozással) a persely (2) elforgatásával beállítani - köztes állások is lehetségesek. = Fúrás a persely (2) elforgatásával beállítani (max. forgatónyomaték, forgatónyomaték-korlátozás nélkül) A motor túlterhelésének elkerülése érdekében ne blokkolja az tengelyt. SB... jelölésű gépek: = Csavarozás a persely (3) elforgatásával beállítani

a forgatónyomatékot (a forgatónyomaték-korlátozással) a persely (4) elforgatásával beállítani - köztes állások is lehetségesek. = Fúrás a persely (3) elforgatásával beállítani (max. forgatónyomaték, forgatónyomaték-korlátozás nélkül) A motor túlterhelésének elkerülése érdekében ne blokkolja az tengelyt. = Ütvefúrás a persely (3) elforgatásával beállítani (max. forgatónyomaték, forgatónyomaték-korlátozás nélkül) A motor túlterhelésének elkerülése érdekében ne blokkolja az tengelyt.

6.6 A betétszerszám cseréje

A fúrótokmány nyitása: A fúrótokmány-perselyt (1) az óramutató járásával megegyező irányban elforgatni. A szerszám befogása: Nyissa ki a fúrótokmányt és helyezze be a szerszámot olyan mélyen, amennyire lehetséges. A fúrótokmány-perselyt (1) az óramutató járásával ellenkező irányban elforgatni, míg a szerszám befeszül. Ha a szerszám befogószára puha, azt valószínűleg után kell húzni rövid fúrási időtartam után.

6.7 Be- és kikapcsolás, fordulatszám

változtatása Bekapcsolás, fordulatszám: Nyomja meg a nyomókapcsolót (7). A fordulatszámot a nyomókapcsoló benyomásával változtathatja meg. Kikapcsolás: Engedje el a nyomókapcsolót (7).

6.8 Fúrótokmány Quick gyorscserélő

rendszerrel (a BS 12 Q Powermaxx modellnél) Leszerelés: lásd az A-jelű ábrát a 2. oldalon. A reteszelő gyűrűt előre tolni (a) és a fúrótokmányt előre lehúzni (b). Felszerelés: tolja előre a reteszelő gyűrűt és tolja fel ütközésig a fúrótokmányt a fúrótengelyre.

6.9 Fúrótokmány - védősapka

(a Powermaxx BS 12-nél) Lásd a B-jelű ábrát a 2. oldalon. Fúrótokmány nélküli munkavégzésnél csavarozza fel a védősapkát (16). A fúrótokmány felhelyezése: Csavarozza le a védősapkát (16). Csavarozza fel a gyorsszorító fúrótokmányt a tengely menetére és húzza meg azt egy csavarkulccsal (és szükség esetén ugyanígy kell lecsavarozni).

6.10 Fúrótokmány (a Powermaxx SB 12-nél)

Lásd a C-jelű ábrát a 2. oldalon. Csavarozza ki a rögzítő csavart. Vigyázat! Balmenet! A fúrótokmányt egy gumikalapáccsal egy beszorított imbuszkulcsra gyakorolt enyhe ütéssel meglazítani és lecsavarozni. A felcsavarozás értelemszerűen fordított sorrendben történik.

Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon. Lásd a D-jelű ábrát a 3. oldalon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A Gyorsbefogó-fúrótokmány. BKülönböző kapacitású akkuegységek. Csak olyan akkuegységet vásároljon, amelynek feszültsége illik az elektromos kéziszerszámhoz. C Sarokcsavarozó feltét DTöltőkészülék E Betéttartó Quick gyorscserélő rendszerrel FBitdoboz A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Elektromos szerszám javítását csak villamos szakember végezheti! A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. Ne dobja az akkuegységet a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akkuegységet a Metabo kereskedőknek! Ne dobja vízbe az akkuegységet! Óvja környezetet és ne dobja az elektromos kéziszerszámokat, illetve az akkuegysé- geket a háztartási hulladékba. Tartsa be a helyi előírásokat a régi gépek, csomagolások és tartozékok szelektív gyűjtésére és újrahasznosítására vonatkozóan. Működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). Az adatok értelmezését lásd a 4. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. U = feszültség (max. feszültség = 12 V, névleges feszültség = 10,8 V)

= üresjárati fordulatszám meghúzási nyomaték csavarozásnál:

= lágy csavarozás (fa)

= kemény csavarozás (fém)

= állítható meghúzási nyomaték (nyomaték- korlátozással) Max. fúrószár-átmérő:

3 max = falazatban s = max. ütésszám m = súly (a legkisebb akkuegységgel) G = tengelymenet A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg. Megengedett környezeti hőmérséklet üzemelés közben: -20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C egyenáram A megadott műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. rezgési összérték (három irányú vektorösszeg) az EN 62841 szabványnak megfelelően:

h, ID = rezgéskibocsátási érték (ütvefúrás betonban)

h, D = rezgéskibocsátási érték (fúrás fémben)

h, S = rezgéskibocsátási érték (csavarozás ütés nélkül)

h, ... = bizonytalanság (rezgés) jellemző A-osztályú zajszint

= hangteljesítményszint

= bizonytalanság (zajszint) Munka közben a zajszint átlépheti a 80 dB(A)-t. Viseljen fülvédőt!
