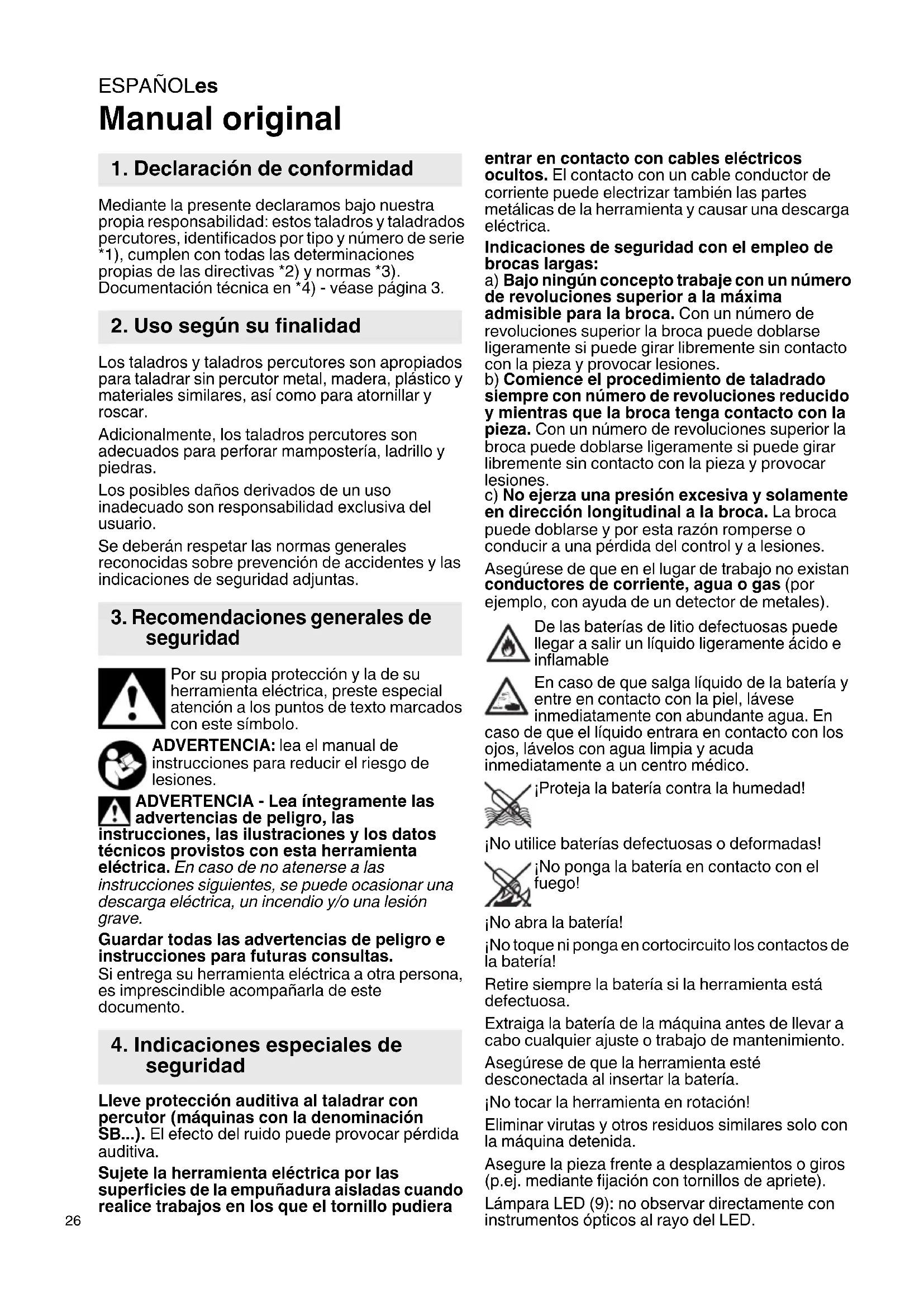

Manual original Mediante la presente declaramos bajo nuestra propia responsabilidad: estos taladros y taladrados percutores, identificados por tipo y número de serie *1), cumplen con todas las determinaciones propias de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3. Los taladros y taladros percutores son apropiados para taladrar sin percutor metal, madera, plástico y materiales similares, así como para atornillar y roscar. Adicionalmente, los taladros percutores son adecuados para perforar mampostería, ladrillo y piedras. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas generales reconocidas sobre prevención de accidentes y las indicaciones de seguridad adjuntas. Por su propia protección y la de su herramienta eléctrica, preste especial atención a los puntos de texto marcados con este símbolo. ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de lesiones. ADVERTENCIA - Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y los datos técnicos provistos con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, se puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento. Lleve protección auditiva al taladrar con percutor (máquinas con la denominación SB...). El efecto del ruido puede provocar pérdida auditiva. Sujete la herramienta eléctrica por las superficies de la empuñadura aisladas cuando realice trabajos en los que el tornillo pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica. Indicaciones de seguridad con el empleo de brocas largas: a) Bajo ningún concepto trabaje con un número de revoluciones superior a la máxima admisible para la broca. Con un número de revoluciones superior la broca puede doblarse ligeramente si puede girar libremente sin contacto con la pieza y provocar lesiones. b) Comience el procedimiento de taladrado siempre con número de revoluciones reducido y mientras que la broca tenga contacto con la pieza. Con un número de revoluciones superior la broca puede doblarse ligeramente si puede girar libremente sin contacto con la pieza y provocar lesiones. c) No ejerza una presión excesiva y solamente en dirección longitudinal a la broca. La broca puede doblarse y por esta razón romperse o conducir a una pérdida del control y a lesiones. Asegúrese de que en el lugar de trabajo no existan conductores de corriente, agua o gas (por ejemplo, con ayuda de un detector de metales). De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico. ¡Proteja la batería contra la humedad! ¡No utilice baterías defectuosas o deformadas! ¡No ponga la batería en contacto con el fuego! ¡No abra la batería! ¡No toque ni ponga en cortocircuito los contactos de la batería! Retire siempre la batería si la herramienta está defectuosa. Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste o trabajo de mantenimiento. Asegúrese de que la herramienta esté desconectada al insertar la batería. ¡No tocar la herramienta en rotación! Eliminar virutas y otros residuos similares solo con la máquina detenida. Asegure la pieza frente a desplazamientos o giros (p.ej. mediante fijación con tornillos de apriete). Lámpara LED (9): no observar directamente con instrumentos ópticos al rayo del LED.

1. Declaración de conformidad

2. Uso según su finalidad

3. Recomendaciones generales de

4. Indicaciones especiales de

ATENCIÓN no mirar dentro de la lámpara encendida. Reducir la exposición al polvo: ADVERTENCIA - Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son: - Plomo procedente de pinturas a base de plomo, - polvo mineral procedente de ladrillos y cemento, así como de otros productos de mampostería, y - arsénico y cromo procedentes de madera tratada químicamente El riesgo por estas exposiciones varía, dependiendo la frecuencia que ejecute este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que el polvo entre en su cuerpo. Respete las directivas y normativas nacionales (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización. Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se depositen en el entorno. Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille. Transporte de baterías Li-Ion: El envío de baterías Li-Ion está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-Ion. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados. Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Véase la página 2. 1 Abrir el portabrocas/manguito del portabrocas* 2 Manguito de ajuste (limitación del par de giro, par de giro máximo)* 3 Casquillo de ajuste (Para el atornillado, taladrado, taladrado de percusión) * 4 Casquillo de ajuste (Límite de par) * 5 Relé neumático (1./2. marcha) 6 Conmutador de sentido de rotación (ajuste de sentido de rotación, seguro de transporte) 7 Gatillo interruptor 8 Empuñadura 9Lámpara LED 10 Desenclavamiento de la batería 11 Batería * 12 Indicador de capacidad y de señal * 13 Tecla del indicador de capacidad * 14 Gancho para correa * 15 Depósito de bit * 16 Cubierta protectora *

6.1 Sistema de supervisión multifuncional

de la máquina Si la herramienta se apaga por sí sola, es porque el sistema electrónico ha activado el modo de autoprotección. Suena una señal de aviso (pitido largo). El sonido se apagará tras un máximo de 30 segundos o cuando se suelte el gatillo interruptor (7). A pesar de esta función de protección, puede ocurrir que con ciertas aplicaciones se produzcan sobrecargas, y en consecuencia, provoquen daños en la herramienta. Problemas y soluciones:

1. Batería casi vacía (El sistema electrónico

protege la batería de los daños causados por la descarga completa). Cuando la batería está casi vacía, parpadea una lámpara LED (12). En caso necesario, pulsar la tecla (13) y comprobar el estado de carga en la lámpara LED (12). ¡Si la batería está casi vacía, volver a cargarla!

2. La sobrecarga de la herramienta durante un

período prolongado provoca la desconexión por temperatura. Dejar enfriar la herramienta o la batería. Advertencia: La herramienta se enfriará más rápido si se deja en funcionamiento en vacío.

5. Descripción general

3. En caso de intensidad excesiva de corriente

(como por ejemplo, durante un bloqueo demasiado prolongado) la herramienta se apagará. Desconectar máquina en el gatillo interruptor (7). Después de esto seguir trabajando normalmente. Evitar que se vuelva a bloquear.

Cargue la batería antes de utilizar la herramienta. Si detecta una disminución de potencia, vuelva a cargar la batería. Encontrará instrucciones sobre la carga del paquete de baterías en el manual de funcionamiento del equipo de carga de Metabo. En el caso de los acumuladores de litio con indicador de capacidad y de señal (12) (según la versión): - Al presionar la tecla (13), las lámparas LED indican el nivel de carga. - Si una lámpara LED parpadea, la batería se encuentra prácticamente vacía y debe volver a cargarse. Extracción e inserción de la batería Extracción: pulsar la tecla de desbloqueo de la batería (10) y extraer la batería (11) hacia delante. Inserción: empujar la batería (11) hasta que quede encastrada.

6.3 Ajuste del sentido de giro y del seguro

de transporte (bloqueo de conexión) ¡Accione el conmutador de sentido de rotación (6) únicamente con el motor parado! Accione el conmutador de sentido de rotación (ajuste de sentido de rotación, seguro de transporte) (6). Véase la página 2: R = Giro a la derecha ajustado L = Giro a la izquierda ajustado 0 = Posición media: seguro de transporte (bloqueo de conexión) ajustada

6.4 Seleccionar el nivel de engranaje

1. marcha (número de revoluciones bajo,

par de giro muy alto, preferiblemente para atornillar)

2. marcha (revoluciones elevadas,

preferiblemente para taladrar)

6.5 Ajuste del límite de par para el

atornillado, taladrado, taladrado percutor Herramientas con la denominación BS...: 1...20 = Ajustar el par (con límite de par) girando el casquillo (2) - también son posibles ajustes intermedios. = Ajustar el taladrado girando el casquillo (2) (par máximo, sin límite de par). Para evitar sobrecargar el motor, no bloquear el husillo. Herramientas con la denominación SB...: = Ajustar el atornillado girando el casquillo (3)

el par (con límite de par) girando el casquillo (4) - también son posibles ajustes intermedios. = Ajustar el taladrado girando el casquillo (3) (par máximo, sin límite de par). Para evitar sobrecargar el motor, no bloquear el husillo. = Ajustar el taladrado percutor girando el casquillo (3) (par máximo, sin límite de par) Para evitar sobrecargar el motor, no bloquear el husillo.

6.6 Cambiar la herramienta de inserción

Abrir el portabrocas: Girar el manguito del portabrocas (1) en sentido horario. Sujetar la herramienta de inserción: Abrir el portabrocas e introducir la herramienta lo más profundamente posible. Girar el manguito del portabrocas (1) en sentido antihorario hasta que la herramienta esté sujetada. Si el mango de la herramienta es blando quizá sea necesario volver a sujetar la herramienta tras un periodo de taladrado corto.

6.7 Conexión/desconexión, modificación del

número de revoluciones Conexión, número de revoluciones: pulsar el interruptor (7). El número de revoluciones puede modificarse presionando el interruptor. Desconectar: suelte el gatillo interruptor (7).

6.8 Portabrocas con sistema de cambio

rápido Quick (en Powermaxx BS 12 Q) Desmontar: Véase página 2, fig. A. Empuje el anillo de bloqueo hacia adelante (a) y retire el portabrocas hacia adelante (b). Montar: Empuje el anillo de bloqueado hacia adelante y coloque el portabrocas hasta el tope en el husillo para la broca.

6.9 Capuchón de protección - Portabrocas

(en Powermaxx BS 12) Véase pág. 2, fig. B. Al trabajar sin portabrocas enroscar el capuchón de protección (16). Montar el portabrocas: desenroscar el capuchón de protección (16). Enroscar e portabrocas de sujeción rápida sobre la rosca del husillo y apretarlo con una llave de boca (y en caso necesario volver a desenroscarla del mismo modo).

6.10 Portabrocas (en Powermaxx SB 12)

Véase pág. 2, fig. C. Desenroscar el tornillo de seguridad. Atención, rosca a la izquierda.

Aflojar y desatornillar el portabrocas aplicando un ligero golpe con un martillo de goma en una llave hexagonal sujetada. Para atornillar, seguir los pasos descritos en el sentido inverso. Utilice solo baterías y accesorios originales de Metabo o CAS (Cordless Alliance System). Véase pág. 3, fig. D Utilizar únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. A Portabrocas de sujeción rápida. B Baterías de diferentes capacidades. Adquiera exclusivamente baterías cuya tensión coincida con la de su herramienta eléctrica. C Adaptador de atornillado angular DCargador E Portaherramientas con sistema de cambio rápido Quick F Caja de bit Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo. Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados. En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede usted descargarse las listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados. Las baterías no pueden desecharse junto con los residuos domésticos. ¡Devuelva las baterías defectuosas o gastadas a su distribuidor Metabo! No tire la batería al agua. Proteja el entorno y no arroje herramientas eléctricas ni baterías a los residuos domés- ticos. Cumpla con las prescripciones nacionales acerca de la separación de residuos y el reciclaje de máquinas, embalajes y accesorios inservibles. Antes de desechar descargue la batería en la herra- mienta eléctrica. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Notas explicativas sobre la información de la página 4. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. U = Tensión (tensión máx. = 12 V, tensión nominal = 10,8 V)

= Número de revoluciones en vacío Par de apriete al atornillar:

= Par de apriete ajustable (con limitación del par de giro) Diámetro máximo de broca:

2 máx = En madera blanda

3 máx =En mampostería s = Número máximo de percusiones m = Peso (con la batería más pequeña) G = Rosca del husillo Valores de medición establecidos de acuerdo con EN 62841. Temperatura ambiental admitida durante el funcionamiento: de -20 °C a 50 °C (rendimiento limitado en caso de temperaturas inferiores a 0 °C). Temperatura ambiental admitida durante el almacenamiento: de 0°C a 30°C Corriente continua Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes). Valores de emisiones Estos valores permiten evaluar las emisiones de la herramienta eléctrica y la comparación de diferentes herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el usuario, p.ej. medidas organizativas. Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 62841:

h, ID = Valor de emisión de vibraciones (taladrado percutor en hormigón)

h, D = Valor de emisión de vibraciones (taladrado de metal)

h, S = Valor de emisión de vibraciones (ator- nillado sin impacto)

h, ... = Inseguridad (vibración) Niveles acústicos típicos evaluados A

= Nivel de intensidad acústica

= Nivel de potencia acústica

=Inseguridad (nivel acústico)

9. Protección del medio

10. Datos técnicosESPAÑOLes

Durante el trabajo, el nivel de ruido puede superar los 80 dB(A). ¡Use protección auditiva!PORTUGUÊS pt
