INSTRUKCJA OBSŁUGI SB 18 LT Mobile METABO

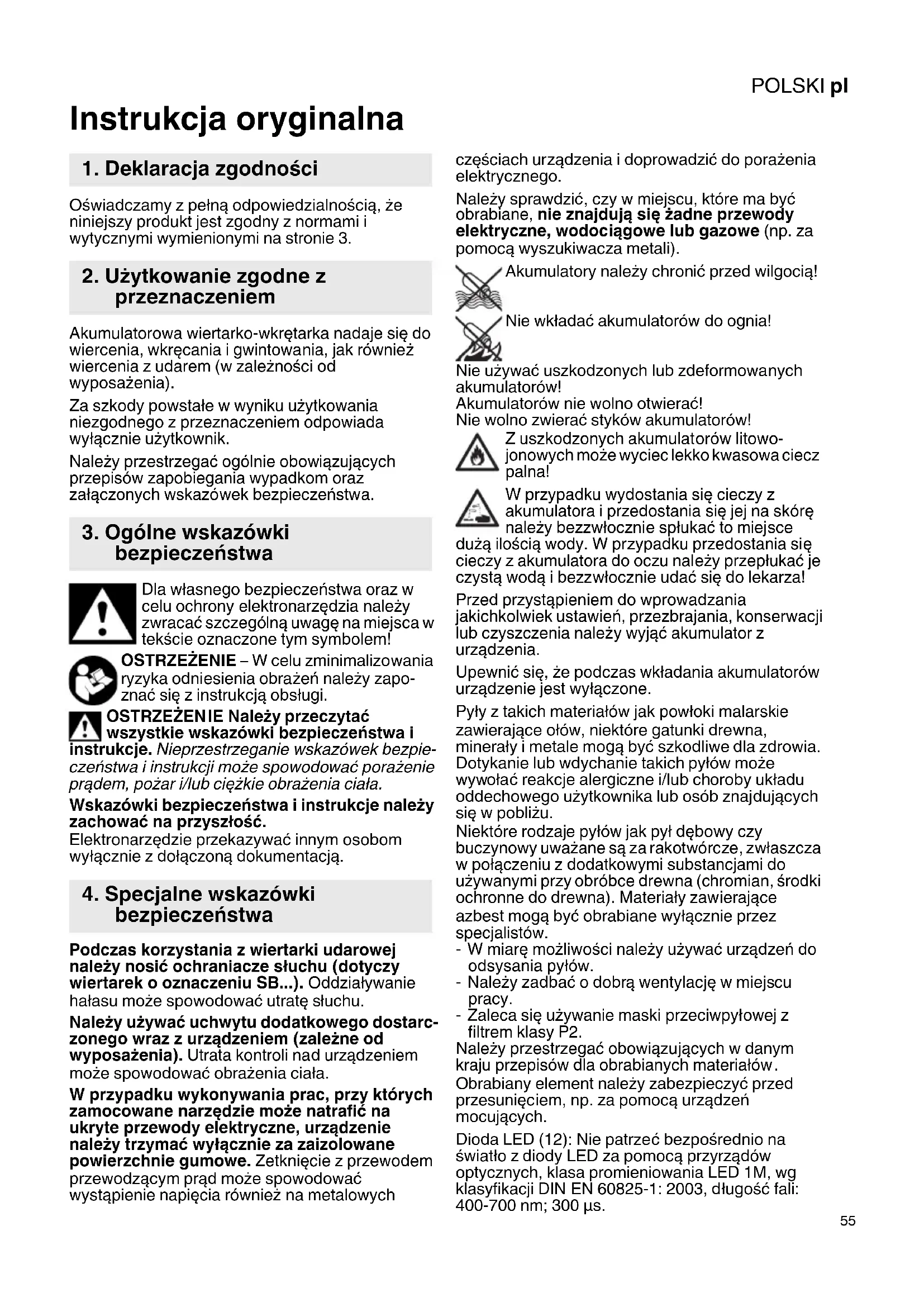

Instrukcja oryginalna Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt jest zgodny z normami i wytycznymi wymienionymi na stronie 3. Akumulatorowa wiertarko-wkrętarka nadaje się do wiercenia, wkręcania i gwintowania, jak również wiercenia z udarem (w zależności od wyposażenia). Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzegać ogólnie obowiązujących przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa. Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi. OSTRZEŻEN IE Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpie- czeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją. Podczas korzystania z wiertarki udarowej należy nosić ochraniacze słuchu (dotyczy wiertarek o oznaczeniu SB...). Oddziaływanie hałasu może spowodować utratę słuchu. Należy używać uchwytu dodatkowego dostarc- zonego wraz z urządzeniem (zależne od wyposażenia). Utrata kontroli nad urządzeniem może spowodować ob rażen ia ciała. W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe. Zetknięcie z przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego. Należy sprawdzić, czy w miejscu, które ma być obrabiane, nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą wyszukiwacza metali). Akumulatory należy chronić przed wilgocią! Nie wkładać akumulatorów do ognia! Nie używać uszkodzonych lub zdeformowanych akumulatorów! Akumulatorów nie wolno otwierać! Nie wolno zwierać styków akumulatorów! Z uszkodzonych akumul

orów litowo- jonowych może wyciec lekko kwasowa ciecz palna! W przypadku wydostania się cieczy z akumulatora i przedostania się jej na skórę należy bezzwłocznie spłukać to miejsce dużą ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu należy przepłukać je czystą wodą i bezzwłocznie udać się do lekarza! Przed przystąpieniem do wprowadzania jakichkolwiek ustawień, przezbrajania, konserwacji lub czyszczenia należy wyjąć akumulator z urządzenia. Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone. Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wyw oła ć reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, środki ochronne do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez specjalistów. -W miarę możliwości należy używać urządzeń do odsysania pyłów. -Należy zadbać o dobrą wentylację w miejscu pracy. - Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2. Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów

brabiany element należy zabezpieczyć przed przesunięciem, np. za pomocą urządzeń mocujących. Dioda LED (12): Nie patrzeć bezpośrednio na światło z diody LED za pomocą przyrządów optycznych, klasa promieniowania LED 1M, wg klasyfikacji DIN EN 60825-1: 2003, długość fali: 400-700 nm; 300 µs.

1. Deklaracja zgodności

2. Użytkowanie zgodne z

4. Specjalne wskazówki

bezpieczeństwaPOLSKIpl

Patrz strona 2. 1 Uchwyt dodatkowy * 2 Szybkomocujący uchwyt wiertarski 3Przełącznik suwakowy (wiercenie zwykłe/ wiercenie udarowe)

4Przełącznik suwakowy (ogranicznik momentu obrotowego, wiercenie)

rzełącznik (1./2. bieg) - po obu stronach urządzenia 6Przełącznik kierunku obrotów (wybór kierunku obrotów, zabezpieczenie na czas transportu) - z obu stron urządzenia

Przycisk do odblokowywania akumulatora 8Przycisk wskaźnika pojemności 9Wskaźnik pojemności i sygnalizator

Akumulator 11 Przycisk dla funkcji impulsowania * 12 Dioda LED 13 Przycisk

• w zależności od wyposażenia

6.1 Montaż uchwytu dodatkowego (1)

(w zależności od wyposażenia) Ze względów bezpieczeństwa zawsze należy stosować dostarczony uchwyt dodatkowy. Otworzyć pierścień zaciskowy poprzez obrót uchwytu dodatkowego (1) w lewo. Nasunąć uchwyt dodatkowy na szyjkę mocującą urządzenia. Mocno dokręcić uchwyt dodatkowy pod odpowiednim kątem w zależności od zastosowania.

Wielofunkcyjny system kontrolny urządzenia Samoczynne wyłączenie się urządzenia oznacza, że zadziałał układ elektroniczny trybu samozabezpieczenia. Włączy się ostrzegawczy sygnał dźwiękowy (piszczenie). Sygnał ten wyłącza się po maks. 30 sekundach lub po zwolnieniu przycisku (13). Przyczyny usterek i sposoby ich usuwania:

1. Akumulator jest prawie wyczerpany (układ

elektroniczny chroni akumulator przed całkowitym rozładowaniem). Miganie diody LED (9) oznacza prawie całkowite rozładowanie akumulatora. W takim przypadku należy nacisnąć przycisk (8), w celu sprawdzenia za pomocą diod LED (9) stanu naładowania. W razie całkowitego rozładowania akumulatora, należy go ponownie naładować.

2. Długotrwałe przeciążenie urządzenia prowadzi

do odłączenia wskutek przegrzania. Należy odczekać do ostygnięcia narzędzia lub akumulatora. Wskazówka: Jeśli akumulator jest bardzo ciepły, wówczas zalecane jest umieszczenie go w ładowarce „AIR COOLED“ w celu szybszego schłodzenia. Wskazówka: Urządzenie ostygnie szybciej, jeśli będzie pozostawione na biegu jałowym.

3. Przy zbyt wysokim natężeniu prądu (np. w

sytuacji dłuższego zblokowania) nastąpi wyłączenie urządzenia. Wyłączyć urządzenie za pomocą przełącznika (13). Następnie kontynuować pracę. Unikać ponownego zblokowania.

Przed pierwszych użyciem należy naładować akumulator (10). W przypadku spadku mocy należy ponownie naładować akumulator. Optymalna temperatura składowania wynosi od 10°C do 40°C. Akumulatory litowo-jonowe Li-Power wyposażone są we wskaźnik pojemności i sygnalizator (9): -Naciśnięcie przycisku (8) powoduje wskazanie stanu naładowania za pomocą diod LED. -Jeśli jedna dioda LED miga, akumulator jest prawie wyczerpany i musi zostać ponownie nałado wany.

Wyjmowanie, wkładanie akumulatora Wyjmowanie: Nacisnąć przycisk odblokowujący (7) i wyciągnąć akumulator (10) do przodu

Montaż: Wsunąć akumulator (10) do zatrzaśnięcia w blokadzie.

7.4 Ustawianie kierunku obrotu,

zabezpieczenie transportowe (blokada włączania) Nacisnąć przełącznik kierunku obrotów (6). Patrz strona 2. R = ustawienie kierunku obrotów w prawo L = ustawienie kierunku obrotów w lewo 0 =pozycja środkowa: włączone zabezpiec- zenie transportowe (blokada włączenia)

7.5 Wybór stopnia przełożenia

Przełącznik (5) uruchamiać przy zatrzymanym silniku! Jeśli jednak (5) nie przekręcić do oporu, wówczas należy delikatnie nacisnąć przycisk wyłącznika (13) tak, by silnik obracał się powoli.Umożliwia to proste obrócenie przełącznika (5) do oporu. Przesunąć przełącznik (5) (znajdujący się z lewej lub prawej strony wiertarki).

1. bieg (niska prędkość obrotowa),

szczególnie wysoki moment obrotowy

2. bieg (wysoka prędkość obrotowa)

7. UżytkowaniePOLSKI pl

7.6 Ustawianie ograniczenia momentu

obrotowego Przestawić przełącznik suwakowy (4). 1... = ustawiony moment obrotowy (do pracy z ograniczeniem momentu obrotowego) Wskazówka: W zależności od wybranego biegu, można ustawiać różne momenty obrotowe! Na drugim biegu wartość momentu obroto- wego wynosi od 1,5 do 3,5 Nm, a na pierwszym od 3,5 do 13 Nm. Wskazówka: Po osiągnięciu ustawionego momentu obrotowego sprzęgło wkrętarki wytwarza terkoczący dźwięk a urządzenie wyłącza się automatycznie. = ustawiony stopień wiercenia - bez ogranic- zenia momentu obrotowego (dla maks. momentu obrotowego)

7.7 Wiercenie z udarem (w zależności od

wyposażenia) Przestawić przełącznik suwakowy (3). =włączone wiercenie z udarem Wskazówka: Wiercenie z udarem należy wykonywać przy wysokich obrotach wrze- ciona. = ustawione jest wiercenie bez udaru

7.8 Włączanie funkcji impulsowania

(w zależności od wyposażenia) Nie wolno zbyt długo pracować z włączoną funkcją impulsowania! (Silnik może ulec przegraniu.) Do włączania i wyłączania funkcji impulsowania służy przycisk (11) . Przy włączonej funkcji impulsowania przycisk (11) miga. Wskazówka: Jeśli wiertarka nie jest włączana przez 5 minut, to funkcja impulsowania wyłącza się samoczynnie — przycisk (11) przestaje migać.

7.9 Włączanie / wyłączanie, regulowanie

prędkości obrotowej Włączanie, prędkość obrotowa: nacisnąć przełącznik (13). Prędkość obrotową można zmieniać poprzez naciskanie na przycisk. Wyłączanie: zwolnić przycisk włączający (13). Wskazówka: Hałas występujący przy wyłączaniu urządzenia jest spowodowany rodzajem konstrukcji (szybkie zatrzymanie) i wywiera wpływu na funkcjonowanie oraz długość okresu eksploatacji urządzenia.

Do pracy na słabo oświetlonym stanowisku roboczym. Dioda LED (12) świeci się, gdy narzędzie jest włączone.

7.11 Otwieranie szybkozaciskowego uchwytu

wiertarskiego, mocowanie narzędzia Zwalnianie uchwytu wiertarskiego Przekręcić tuleję (2) w kierunku „AUF, RELEASE“. Grzechotanie ewentualnie słyszalne po otwarciu uchwytu wiertarskiego (uwarunkowane funkcjono- waniem) zostaje wyłączone przeciwnym obrotem tulei (2). Mocowanie narzędzia -Otworzyć szybkomocujący uchwyt wiertarski i osadzić narzędzie możliwie jak najgłębiej. -Przekręcić tuleję (2) w kierunku „GRIP, ZU“, aż zostanie pokonany wyczuwalny opór mechaniczny. - Uwaga! Narzędzie teraz nie jest jeszcze zamocowane! Kręcić mocno tak długo (musi być przy tym słys zalne "klikanie"), aż da lsze kręcenie nie będzie już możliwe - dopiero teraz narzędzie jest bezpiecznie zamocowane.

7.12 Uchwyty wiertarskie z systemem

szybkiej wymiany Quick (w przypadku BS 14.4 LT Quick, BS 18 LT Quick) Zdejmowanie: przesunąć pierścień blokady w przód (a) i zdjąć uchwyt wiertarski ku przodowi (b). Zakładanie: przesunąć pierścień blokady w przód i nałożyć uchwyt wiertarski do oporu na wrzeciono wiertarki.

7.13 Odkręcanie uchwytu wiertarskiego

(w przypadku BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impuls, BS LT Partner Edition, SB14.4LTImpuls, SB 18 LT, SB18LT Impuls) -Otworzyć szybkomocujący uchwyt wiertarski. -Wykręcić śrubę (a) (U waga: lewy gwint!). AUF, RELEASE

- Przytrzymać wrzeciono kluczem płaskim (c) i poluzować i odkręcić uchwyt (2) uderzając lekko gumowym młotkiem w zamocowany klucz sześciokątny. Nakręcanie wykonywane jest w odwrotnej kolejności. Raz na jakiś czas należy odwrócić urządzenie i skierować szybkomocujący uchwyt wiertarski ku dołowi, następnie przekręcić tuleję do oporu w kierunku „GRIP, ZU“, i potem przekręcić w kierunku „AUF, RELEASE“. Nagromadzony pył wysypie się z uchwytu wiertarskiego. Wiercenie - Najkorzystniej na 2. biegu (duża prędkość obrotowa). - Przy nawierceniu stali, aluminium lub płytek ceramicznych, w celu uniknięcia konieczności punktowania czy wstępnego wiercenia otworów, należy włączyć funkcję impulsowania (dostępna w zależności od wyposażenia wiertarki). -Płytki ceramiczne i inne kruche materiały należy wiercić bez udaru (w zależności od wyposażenia). - W przypadku głębokich otworów co jakiś czas należy wyciągnąć wiertło z otworu w celu usunięcia zwiercin lub wiórów. Śruby - Najkorzystniej na 1. biegu (mała prędkość obrotowa) i z ograniczeniem momentu obrotowego. -Przy wkręcaniu i wykręcaniu w drewnie wkrętów ze zdeformowanymi łbami należy włączyć funkcję impulsowania (dostępna w zależności od wyposażenia wiertarki). - W celu uzyskania maksymalnego momentu obrotowego przy wkręcaniu należy włączyć funkcję impulsowania (dostępna w zależności od wyposażenia wiertarki). -Do wkręcania można usunąć uchwyt wiertarski. Włożyć końcó wkę wk rętakową bezpośrednio w gniazdo sześciokątne wrzeciona. W urządzeniach BS 14.4 LT Quick, BS 18 LT Quick końcówka wkrętakowa mocowana jest magnetycznie. W innych urządzeniach trzeba użyć tulei zaciskającej do końcówek wkrętakowych. (W zamocowanej tulei zaciskającej do końcówek (jako akcesoria: nr zamów. 6.31281) mocowana jest końcówka wkrętakowa.) Gwintowanie - Lekko naoliwić wiertło gwintujące. -Wybrać 1. bieg (mała prędkość obrotowa). -Ustawić ogranicznik momentu obrotowego. Jeśli potrzebują Państwo dodatkowych Należy stosować wyłącznie oryginalne akcesoria Metabo. Patrz strona 4. Należy stosować wyłącznie akcesoria, które speł- niają w ymagania i parametry wymienione w niniej-

zej instrukcji eksploatacji. A Ładowarki B Akumulatory o różnych pojemnościach. Należy kupować wyłącznie akumulatory o napięciu pasującym do posiadanego elektronarzędzia. C Obejma z uchwytami na końcówki Obejmę nasunąć od przodu na tuleję zaciskową wiertarki (zdjąć wcześniej dodatkowy uchwyt (1) , jeśli był założony) i docisnąć aż do zatrzaśnięcia DTuleja zaciskająca do końcówek E Uchwyt wiertarski z systemem szybkiej wymiany Quick FUchwyt końcówki śrubokrętowej z systemem szybkiej wymiany Quick GNasadka kątowa z systemem szybkiej wymiany Quick Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny. Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków! W sprawie naprawy elektronarzędzia należy się

=prędkość obrotowa na biegu jałowym Moment dociągnięcia przy przykręcaniu:

= Wkręcanie miękkie (drewno)

8. Konserwacja, czyszczenie

9. Wskazówki i zalecenia

12. Ochrona środowiska

13. Dane technicznePOLSKI pl

=Moment impulsowania

=Regulowany moment dociągający Maks. średnica wiertła:

2 max =w miękkim drewnie

3 max =w betonie s=maks. liczba udarów m=ciężar (z najmniejszym akumulatorem) G =gwint trzpienia

max =rozwartość uchwytu wiertarskiego Wartości pomiarów ustalone w oparciu o EN 60745. Jævnstrøm Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elek- trycznego lub narzędzi mocowanych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użyt- kownika, np. środki organizacyjne. Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 60745:

h, ID =wartość emisji wibracji (wiercenie udarowe w betonie)

h, D =wartość emisji wibracji (wiercenie w metalu)

s=wartość emisji wibracji (wkręcanie bez udaru)

h, ... =nieoznaczoność (wibracja) Typowe poziomy ciśnienia akustycznego A

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= nieoznaczone Podczas pracy poziom hałasu może przekroczyć wartość 80 dB (A). Nosić ochraniacze słuchu!ΕΛΛΗΝΙΚΑel
