INSTRUKCJA OBSŁUGI PowerMaxx SB 12 METABO

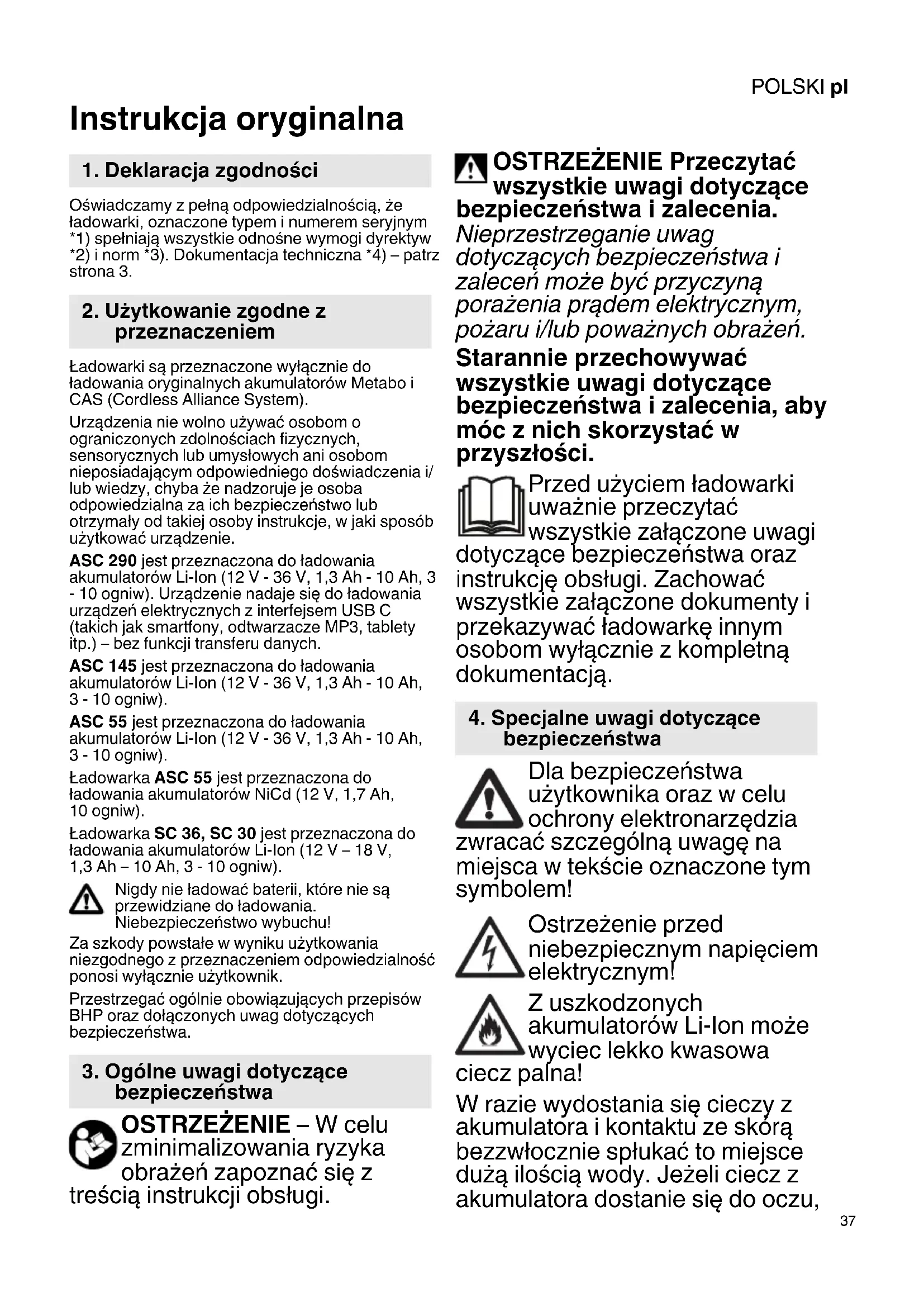

Instrukcja oryginalna Oświadczamy z pełną odpowiedzialnością, że ładowarki, oznaczone typem i numerem seryjnym *1) spełniają wszystkie odnośne wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3. Ładowarki są przeznaczone wyłącznie do ładowania oryginalnych akumulatorów Metabo i CAS (Cordless Alliance System). Urządzenia nie wolno używać osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom nieposiadającym odpowiedniego doświadczenia i/ lub wiedzy, chyba że nadzoruje je osoba odpowiedzialna za ich bezpieczeństwo lub otrzymały od takiej osoby instrukcje, w jaki sposób użytkować urządzenie. ASC 290 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 ogniw). Urządzenie nadaje się do ładowania urządzeń elektrycznych z interfejsem USB C (takich jak smartfony, odtwarzacze MP3, tablety itp.) – bez funkcji transferu danych. ASC 145 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah,

ASC 55 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah,

Ładowarka ASC 55 jest przeznaczona do ładowania akumulatorów NiCd (12 V, 1,7 Ah, 10 ogniw). Ładowarka SC 36, SC 30 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 18 V, 1,3 Ah – 10 Ah, 3 - 10 ogniw). Nigdy nie ładować baterii, które nie są przewidziane do ładowania. Niebezpieczeństwo wybuchu! Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik. Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa. OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi. OSTRZEŻENIE Przeczytać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia. Nieprzestrzeganie uwag dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń. Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości. Przed użyciem ładowarki uważnie przeczytać wszystkie załączone uwagi dotyczące bezpieczeństwa oraz instrukcję obsługi. Zachować wszystkie załączone dokumenty i przekazywać ładowarkę innym osobom wyłącznie z kompletną dokumentacją. Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem! Ostrzeżenie przed niebezpiecznym napięciem elektrycznym! Z uszkodzonych akumulatorów Li-Ion może wyciec lekko kwasowa ciecz palna! W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu,

1. Deklaracja zgodności

2. Użytkowanie zgodne z

3. Ogólne uwagi dotyczące

4. Specjalne uwagi dotyczące

bezpieczeństwaPOLSKIpl

przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza! Całkowicie naładowanego akumulatora nie wolno ponownie ładować! Urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach. Chronić ładowarkę przed wilgocią! Nie zezwalać dzieciom na używanie urządzenia. Dopilnować, aby dzieci nie bawiły się urządzeniem. Dzieci nie mogą znajdować się w pobliżu ładowarki lub obszaru roboczego! Ładowarkę przechowywać w miejscu niedostępnym dla dzieci! W przypadku pojawienia się dymu lub ognia w ładowarce natychmiast wyciągnąć wtyczkę sieciową! Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne ładowarki – niebezpieczeństwo porażenia prądem elektrycznym lub zwarcia! Nie używać uszkodzonych akumulatorów! W strefach o silnym obciążeniu pyłem metalowym nie ładować akumulatorów ładowarkami AIR COOLED. ASC 290: stosować wyłącznie z oryginalnym przewodem zasilającym Metabo. Patrz strona 2. Przedstawione ilustracje stanowią przykłady odnoszące się do wszystkich urządzeń. 1 Akumulator (nie objęty zakresem dostawy) 2 Gniazdo 3 Wskaźnik pracy 4 Wskaźnik ostrzegawczy 5 Wskaźnik stanu naładowania * 6 Zaślepka gniazda USB * 7 Złącze USB C * 8 Wskaźnik LED (złącze USB C zasilane napięciem) *

• zależnie od modelu Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy. Urządzenia takie jak to, które wytwarzają prąd stały, mogą mieć wpływ na proste wyłączniki różnicowo- prądowe. Używać typu F lub wyższego, z prądem wyzwalającym o maks. 30 mA. Przed uruchomieniem ładowarki sprawdzić, czy szczeliny wentylacyjne nie są przysłonięte. Minimalna odległość od innych przedmiotów musi wynosić co najmniej 5 cm!

Włożyć wtyczkę do gniazda sieciowego. Wskaźnik ostrzegawczy (4) oraz wskaźnik pracy (3) zapalają się jeden po drugim ma ok. 1 sekundę, wbudowany wentylator obraca się przez ok. 5 sekund.

7.1 Ładowanie akumulatora

Nasunąć akumulator całkowicie do oporu na gniazdo (2). Wskaźnik pracy (3) miga. Zalecenie: W celu sprawdzenia poziomu naładowania akumulatorów Li-Ion, najpierw wyjąć akumulator z ładowarki, a następnie nacisnąć przycisk na akumulatorze.

7.2 Ładowanie konserwacyjne

Po zakończeniu ładowania ładowarka jest automatycznie przełączana na ładowanie konserwacyjne. Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy. Wskaźnik pracy (3) świeci się stale.

7.3 Wyłącznie ASC 290: ładowanie

urządzenia ze złączem USB Podłączać wyłącznie urządzenia kompatybilne ze standardem USB. Korzystanie z urządzeń niekompatybilnych może

5. Elementy urządzenia

7. UżytkowaniePOLSKI pl

prowadzić do nieprawidłowego działania, szkód oraz obrażeń. Otworzyć osłonę (6) i podłączyć urządzenie USB do złącza USB-C (7), używając odpowiedniego kabla. Urządzenie jest ładowane. Złącze USB C (7) jest zasilane napięciem (wskaźnik LED (8) świeci) tylko wtedy, gdy nie jest ładowany akumulator. Przy jednoczesnym podłączeniu akumulatora i urządzenia USB proces ładowania USB rozpocznie się automatycznie po zakończeniu procesu ładowania akumulatora.

8.1 Wskaźnik ostrzegawczy (4) świeci się

przez cały czas Akumulator nie jest ładowany. Zbyt wysoka / zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie. ASC 290: wskaźnik ostrzegawczy (4) świeci w trybie ciągłym, a wskaźnik stanu naładowania (5) miga: ładowarka jest gorąca lub akumulator jest zimny albo gorący, akumulator jest ładowany ze zmniejszoną wydajnością ładowania.

8.2 Wskaźnik ostrzegawczy (4) miga

• Akumulator jest uszkodzony. Bezzwłocznie wyjąć akumulator z ładowarki.

• Akumulator nie został prawidłowo wsunięty na gniazdo (2). Patrz rozdział 7.1.

• ASC 290: wskaźnik ostrzegawczy (4) miga, a wskaźnik stanu naładowania (5) jest wyłączony: akumulator nie jest ładowany, ładowarka jest zbyt gorąca. Wszelkie naprawy ładowarki wolno wykonywać wyłącznie elektrykom! W celu uniknięcia zagrożeń uszkodzony przewód zasilający urządzenia musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach. W sprawie naprawy ładowarki należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com. Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu. Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com Dotyczy tylko państw UE: nie wyrzucać elek- tronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE o zużytych urządzeniach elektrycznych i elektro- nicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segre- gować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Patrz strona 3. U = zakresy napięć akumulatora C = pojemność akumulatora

= prąd ładowania t = czas ładowania

USB = napięcie i maksymalny prąd ładowania złącza USB C

Czasy ładowania przykładowych akumulatorów. W zależności od pojemności resztkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych. Zalecana temperatura otoczenia podczas ładowania: od 0°C do 40°C. Prawo do zmian związanych z postępem technicznym zastrzeżone. Urządzenie w klasie ochronności II ~ prąd przemienny

10. Ochrona środowiska

11. Dane techniczneMAGYARhu
