ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBE 650 Mobile METABO

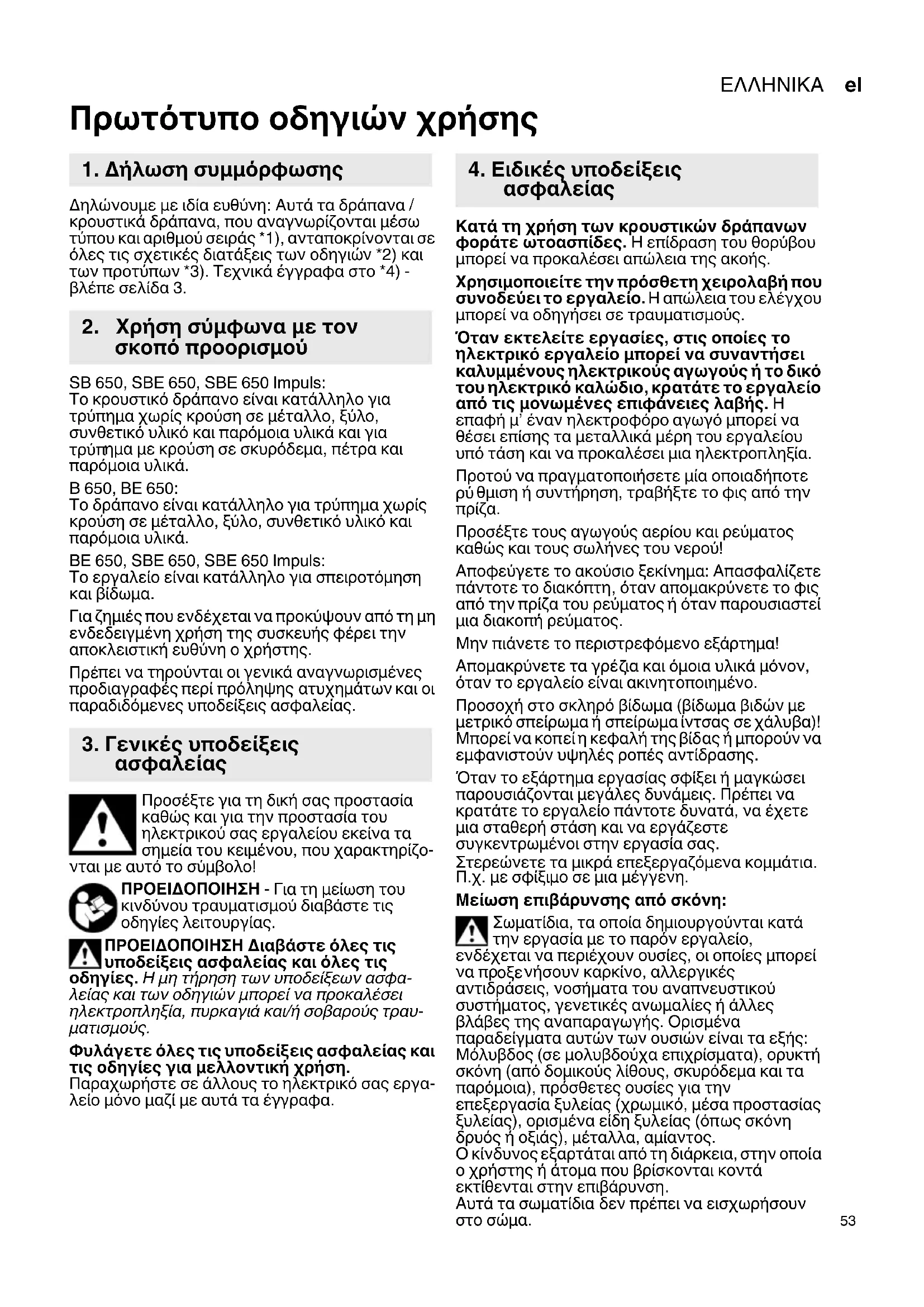

Πρωτότυπο οδηγιών χρήσης Δηλώνουμε με ιδία ευθύνη: Αυτά τα δράπανα / κρουστικά δράπανα, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3. SB 650, SBE 650, SBE 650 Impuls: Το κρουστικό δράπανο είναι κατάλληλο για τρύπημα χωρίς κρούση σε μέταλλο, ξύλο, συνθετικό υλικό και παρόμοια υλικά και για

ημα με κρούση σε σκυρόδεμα, πέτρα και παρόμοια υλικά. B 650, BE 650: Το δράπανο είναι κατάλληλο για τρύπημα χωρίς κρούση σε μέταλλο, ξύλο, συνθετικό υλικό και παρόμοια υλικά. BE 650, SBE 650, SBE 650 Impuls: Το εργαλείο είναι κατάλληλο για σπειροτόμηση και βίδωμα. Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση της συσκευής φέρει την αποκλειστική ευθύνη ο χρήστης.

πει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας. Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζο- νται με αυτό το σύμβολο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματ ισμού διαβάστε τις οδηγίες λειτουργίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των υποδείξεων ασφα- λείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυ-

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Παραχωρήστε σε άλλους το ηλεκτρικό σας εργα- λείο μόνο μαζί με αυτά τα έγ

Κατά τη χρήση των κρουστικών δράπανων φοράτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια της ακοής. Χρησιμοποιείτε την πρόσθετη χειρολαβή που συνοδεύει το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. Όταν εκτελείτε εργασίες, στις οπο

εκτρικό εργαλείο μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς ή το δικό του ηλεκτρικό καλώδιο, κρατάτε το εργαλείο από τις μονωμένες επιφάνειες λαβής. Η επαφή μ’ έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία. Προτού να πραγματοποιήσετε μία οπ

θμιση ή συντήρηση, τραβήξτε το φις από την

Προσέξτε τους αγωγούς αερίου και ρεύματος καθώς και τους σωλήνες του νερού! Αποφεύγετε το ακούσιο ξεκίνημα: Απασφαλίζετε πάντοτε το διακόπτη, όταν απομακρύνετε το φις από την πρίζα του ρεύματος ή όταν παρουσιαστεί μια διακοπή ρεύματος. Μην πιάνετε το περιστρεφόμενο εξάρτημα! Απομακρύνετε τα γρέ

ια και όμοια υλικά μόνον, όταν το εργαλείο είναι ακινητοποιημένο. Προσοχή στο σκληρό βίδωμα (βίδωμα βιδών με μετρικό σπείρωμα ή σπείρωμα ίντσας σε χάλυβα)! Μπορεί να κοπεί η κεφαλή της βίδας ή μπορούν να εμφανιστούν υψηλές ροπές αντίδρασης. Όταν το εξάρτημα εργασίας σφίξει ή μαγκώσει παρουσιάζονται μεγάλες δυνάμεις. Πρέπει να κρατάτε το εργαλείο πάντ οτε δυνατά, να έχετε μια σταθερή στάση και να εργάζεστε συγκεντρωμένοι στην εργασία σας. Στερεώνετε τα μικρά επεξεργαζόμενα κομμάτια. Π.χ. με σφίξιμο σε μια μέγγενη. Μείωση επιβάρυνσης από σκόνη: Σωματίδια, τα οποία δημιουργούνται κατά την εργασία με το παρόν εργαλείο, ενδέχεται να περιέχουν ουσίες, οι οποίες μπορεί

νήσουν καρκίνο, αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Ορισμένα παραδείγματα αυτών των ουσιών είναι τα εξής: Μόλυβδος (σε μολυβδούχα επιχρίσματα), ορυκτή σκόνη (από δομικούς λίθους, σκυρόδεμα και τα παρόμοια), πρόσθετες ουσίες για την επεξεργασία ξυλείας (χρωμικό, μέσα προστασίας ξυλείας), ορισμένα είδη ξυλ

δρυός ή οξιάς), μέταλλα, αμίαντος. Ο κίνδυνος εξαρτάται από τη διάρκεια, στην οποία ο χρήστης ή άτομα που βρίσκονται κοντά εκτίθενται στην επιβάρυνση. Αυτά τα σωματίδια δεν πρέπει να εισχωρήσουν

1. Δήλωση συμμόρφωσης

2. Χρήση σύμφωνα με τον

3. Γενικές υποδείξεις

4. Ειδικές υποδείξεις

Για να μειωθεί η επιβάρυνση από αυτές τις ουσίες: Φροντίστε για καλό αερισμό του χώρου εργασίας και φοράτε κατάλληλο εξοπλισμό προστασίας όπως μάσκες προστασίας της αναπνοής, οι οποίες μπορούν να φιλτράρουν μικροσκοπικά μικρά

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη).

λλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο. Χρησιμοποιείτε τα κατάλληλα εξαρτήματα. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον. Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης. Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους: - στρέφοντας τα εξερχόμενα σω ματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη, - χρησιμοποιώντας μία εγκατάσταση αναρρόφησης και/ή μία συσκευή καθαρισμού

- αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύ

ροβιλίζει τη σκόνη. - Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες. Βλέπε σελίδα 2. 1 Κλειδί τσοκ (για γραναζωτό τσοκ) * 2 Γραναζωτό τσοκ * 3 Ταχυτσόκ Futuro Plus * 4 Οδηγός βάθους τρυπήματος * 5 Πρόσθετη χειρολαβή * 6 Διακόπτης αλλαγής της κατεύθυνσης περιστροφής * 7 Συρόμενος διακόπτης για τρύπημα/τρύπημα με κρούση * 8 Διακόπτης μοχλού για λειτουργία στροφορμής* 9 Κουμπί σταθεροποίησης (συνεχής λειτουργία) 10 Πληκτροδιακόπτης 11 Τροχίσκος ρύθμισης για την προεπιλογή του αριθμού των στροφών *

• ανάλογα τον εξοπλισμό / ανάλογα το μοντέλο Πριν τη θέση σε λειτουργία ελέγξτε, εάν η τάση και η συχνότητα που

πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου. Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA. BE 650, SBE 650, SBE 650 Impuls: Για την εξασφάλιση της ασφαλούς συγκράτησης του τσοκ: Μετά το πρώτο τρύπημα (δεξιόστροφα) ξανασφίξτε δυνατά με ένα κατσαβίδι τη βίδα ασφάλισης στο εσωτερικό του τσοκ. Προσοχή αριστερόστροφο σπ

(Βλέπε στο κεφάλαιο 7.9)

6.1 Συναρμολόγηση της πρόσθετης

(SB 650, SBE 650, SBE 650 Impuls) Για λόγους ασφαλείας χρησιμοποιείτε πάντοτε τη συνημμένη πρόσθετη

Ανοίξτε το δακτύλιο σύσφιγξης, περιστρέφοντας αριστερά την πρόσθετη χειρολαβή (5). Περάστε την πρόσθετη χειρολαβή πάνω στο λαιμό σίσφιγξης του εργαλείου. Τοποθετήστε τον οδηγό βάθους τρυπήματος (4). Σφίξτε δυνατά την πρόσθετη χειρολαβή ανάλογα με την εφαρμογή στην επιθυμητή γωνία.

7.1 Ρύθμιση του οδηγού βάθους

Λύστε την πρόσθετη χειρολαβή (5). Ρυθμίστε τον οδηγό βάθους τρυπήματος (4) στο επιθυμητό βάθος τρυπήματος και σφίξτε ξανά την πρόσθετη

7.2 Ενεργοποίηση/Απενεργοποίηση

Για την ενεργοποίηση του εργαλείου πιέστε τον πληκτροδιακόπτη (10). BE 650, SBE 650, SBE 650 Impuls: Ο αριθμός των στροφών μπορεί να αλλάξει πιέζοντας προς τα μέσα το πληκτροδιακόπτη. Για τη συνεχή λειτουργία μπορεί να ασφαλιστεί ο πληκτροδιακόπτης μέ

σταθεροποίησης (9). Για την απενεργοποίηση της συνεχούς λειτουργίας, πατήστε ξανά τον πληκτροδιακόπτη. Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, όταν σας ξεφύγει από το χέρι. Γι’ αυτό να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να ερ

7.3 Προεπιλογή αριθμού στροφών

(BE 650, SBE 650, SBE 650 Impuls) Στον τροχίσκο ρύθμισης (11) προεπιλέξτε το μέγιστο αριθμό στροφών. Συνιστούμενος αριθμός στροφών για τρύπημα, βλέπε σελίδα 4.

7.4 Αλλαγή λειτουργίας για τρύπημα/

6. Θέση σε λειτουργία

Επιλέξτε τον επιθυμητό τρόπο λειτουργίας, σπρώχνοντας το συρόμενο διακόπτη (7).

Τρύπημα με κρούση Στη λειτουργία τρυπήματος με κρούση να εργάζεστε με υψηλό αριθμό στροφών. Τρύπημα με κρούση και τρύπημα μόνο δεξιόστροφα.

7.5 Επιλογή κατεύθυνσης περιστροφής

(BE 650, SBE 650, SBE 650 Impuls) Ο χειρισμός του διακόπτη αλλαγής της κατεύθυνσης περιστροφής (6) επιτρέπεται μόνο με ακινητοποιημένο τον

Επιλογή κατεύθυνσης περιστροφής: R=Δεξιόστροφα L=Αριστερόστροφα Το τσοκ πρέπει να βιδωθεί δυνατά πάνω στον άξονα και η βίδα ασφάλισης στο εσωτερικό του τσοκ πρέπει να σφιχτεί καλά με ένα κατσαβίδι. (Προσοχή αριστερόστροφο

Θα μπορούσε διαφορετικά να λυθεί κατά την

ιστερόστροφη κίνηση (π.χ. κατά το

7.6 Ενεργοποίηση, απενεργοποίηση της

λειτουργίας στροφορμής

Μην εργάζεστε για μεγάλο χρονικό διάστημα με ενεργοποιημένη τη λειτουργία στροφορμής! (Ο κινητήρας μπορεί να υπερθερμανθεί.) Πατήστε το διακόπτη μοχλού για τη λειτουργία στροφορμής (8). 0 =Λειτουργία στροφορμής απενεργοποιημένη = Λειτουργία στροφορμής ενεργοποιημένη

7.7 Αλλαγή εξαρτήματος

με ταχυτσόκ Futuro Plus (3) Ταχυτσόκ με μεταλλικό χιτώνιο: Βλέπε εικόνες, σελίδα 2. Τοποθετήστε το εξάρτημα. Κρατήστε το δακτυλίδι συγκράτησης (a) και με το άλλο χέρι

στε το δακτύλιο (b) προς την κατεύθυνση "GRIP, ΚΛΕΙΣΤΟ", ώσπου να υπερνικηθεί η αισθητή μηχανική αντίσταση. Προσοχή! Το εξάρτημα δεν είναι ακόμα σφιγμένο! Συνεχίστε δυνατά την περιστροφή τόσο (ταυτόχρονα πρέπει να ακούγεται το χαρακτηριστικό "κλικ")), ώσπου να μην είναι πλέον δυνατή καμία περαιτέρω περιστροφή - τότε μόνο είναι το εξάρτημα στα σίγουρ

Σε περίπτωση μαλακού στελέχους εξαρτήματος πρέπει ενδεχομένως μετά από σύντομο χρόνο λειτουργίας να ξανασφιχτεί το εξάρτημα. Ανοίξτε το τσοκ: Κρατήστε το δακτυλίδι συγκράτησης (a) και με το άλλο χέρι γυρίστε το δακτύλιο (b) προς την κατεύθυνση "AUF, RELEASE". Υπόδειξη: Το κροτάλισμα, που ενδεχομένως ακούγεται μετά το άνοιγμα του τσοκ (λόγω λειτουργίας), απενε

ται με την αντίθετη περιστροφή του δακτύλιου. Σε περίπτωση πολύ σφιχτά κλεισμένου τσοκ: Τραβήξτε από την πρίζα το ρευματολήπτη. Κοντράρετε το τσοκ με ένα γερμανικό κλειδί στην κεφαλή του τσοκ και στρέψτε το δακτύλιο (b) δυνατά προς την κατεύθυνση "AUF, RELEASE". Ταχυτσόκ με πλαστικό χιτώνιο: Βλέπε εικόνες, σελίδα 2. Τοποθετήστε το εξάρτημα. Κρατήστε το

ίδι συγκράτησης (a) και με το άλλο χέρι γυρίστε το δακτύλιο (b) προς την κατεύθυνση "GRIP, ΚΛΕΙΣΤΟ", ώσπου να μην είναι πλέον δυνατή καμία επιπλέον περιστροφή. Σε περίπτωση μαλακού στελέχους εξαρτήματος πρέπει ενδεχομένως μετά από σύντομο χρόνο λειτουργίας να ξανασφιχτεί το εξάρτημα. Ανοίξτε το τσοκ: Κρατήστε το δακτυλίδι συγκράτησης (a) και με το άλλο χέρι γυρίστε το δακτύλιο (b) προς την κατεύθυνση "AUF , RELEASE". Σε περίπτωση πολύ σφιχτά κλεισμένου τσοκ: Τραβήξτε από την πρίζα το ρευματολήπτη. Κοντράρετε το τσοκ με ένα γερμανικό κλειδί στην κεφαλή του τσοκ και στρέψτε το δακτύλιο (b) δυνατά προς την κατεύθυνση "AUF, RELEASE".

7.8 Αλλαγή εξαρτήματος

με γραναζωτό τσοκ (2) Βλέπε εικόνες, σελίδα 2. Σφίξιμο εξαρτήματος: Τοποθετήστε το εξάρτημα και σφίξτ

τσοκ (1) ομοιόμορφα και στις 3 οπές. Αφαίρεση εξαρτήματος: Ανοίξτε το γραναζωτό τσοκ (2) με το κλειδί τσοκ (1) και αφαιρέστε το εξάρτημα.

7.9 Αφαίρεση του τσοκ

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls: Για το βίδωμα μπορεί να ξεβιδωθεί το τσοκ. Τοποθετήστε την κατσαβιδόλαμα απευθείας στο εσωτερικό εξάγωνο του άξονα. Σε περίπτωση τοποθετημένης της υ

σφιγξης κατσαβιδόλαμας (ως εξάρτημα: αριθ. παραγγελίας 6.31281) συγκρατείται η κατσαβιδόλαμα. Ταχυτσόκ Futuro Plus Βλέπε σελίδα 4, εικόνα A. Ξεβιδώστε τη βίδα ασφάλισης - εάν υπάρχει. Προσοχή αριστερόστροφο σπείρωμα! Κοντράρετε το άξονα του δράπανου με ένα γερμανικό κλειδί. Χαλαρώστε το τσοκ, κτυπώντας ελαφρά με ένα λαστιχένιο σφυρί πάνω σε ένα σφιγμένο εξαγωνικό κλειδί και ξεβιδώστε το.ΕΛΛΗΝΙΚΑel

Γραναζωτό τσοκ Βλέπε σελίδα 4, εικόνα B. Ξεβιδώστε τη βίδα ασφάλισης - εάν υπάρχει. Προσοχή αριστερόστροφο σπείρωμα! Κοντράρετε το άξονα του δράπανου με ένα γερμανικό κλειδί. Χαλαρώστε το τσοκ, κτυπώντας ελαφρά με ένα λαστιχένιο σφυρί πάνω στο τοποθετημένο κλειδί τσοκ και ξεβιδώστε το. Καθαρισμός του ταχυτσόκ: Μετά από χρήση μεγάλου χρόνου κρατήστε το τσοκ με το άνοιγμα κάθετα προ ς τα κάτω και ανοιγοκλείστε το εντελώς πολλές φορές. Η συγκεντρωμένη σκόνη πέφτει από το άνοιγμα. Συνίσταται η τακτική εφαρμογή σπρέι καθαρισμού στις σιαγόνες σύσφιγξης και στα ανοίγματα των σιαγόνων σύσφιγξης.

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo. Χρησιμοποιείτε μόνο εξαρτήματα, τα οποία πληρούν τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Τοποθετείτε το εξάρτημα με ασφάλεια. Όταν χρησιμοποιείται το εργαλείο σε ένα στήριγμα: Στερεώστε με ασφάλεια το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματι-

Πλήρες πρόγραμμα εξαρ τημάτων, βλέπ

www.metabo.com ή στον κύριο κατάλογο. Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνον από ηλεκτροτεχνίτες! Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε παρακαλώ στην αντίστοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθιυνση www.metabo.com. Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύ

τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και εξαρτη-

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίµµατα! Σύμφωνα µε την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της

θνικό δίκαιο, τα ηλ εκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον. Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο.

=Αριθμός στροφών χωρίς φορτίο

=Αριθμός στροφών στο ονομαστικό

s max. =Μέγιστος αριθμός κρούσεων ø max. =Μέγιστη διάμετρος τρυπήματος G=Σπείρωμα άξονα του δράπανου H=Άξονας δράπανου με εσωτερικό

m=Βάρος χωρίς καλώδιο σύνδεσης στο

D=Διάμετρος λαιμού σύσφιγξης Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745. Εργαλείο της κατηγορίας βαθμού προστασίας II ~ Εναλλασσόμενο ρεύμα Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές). Τιμές εκπομπής Αυτές οι τιμές καθιστούν δυνατή την εκτί- μηση των εκπομπών του ηλεκτρικού εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών εργα- λείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρ-

γασίας μπορεί το πραγματικό φορτίο να είναι υψηλότερο ή χαμηλότερο. Για την εκτί- μηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρού φορτίου. Με βάση τις αντί- στοιχες προσαρμοσμένες τιμές εκτίμησης καθο- ρίστε μέτρα προστασίας για το χρήστη, π.χ. οργα- νωτικά μέτρα. Συνολική τιμή κραδασμών (διανυσματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρότυπο EN 60745:

h, ID =Τιμή εκπομπής κραδασμών (τρύπημα με κρούση σε μπετόν)

h, D =Τιμή εκπομπής κραδασμών (τρύπημα σε

h,D =Ανασφάλεια (ταλάντωση) Τυπικές ηχητικές στάθμες, αξιολόγηση Α

=Στάθμη ηχητικής πίεσης

= Στάθμη ηχητικής ισχύος

= Ανασφάλεια Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A). Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)!

11. Προστασία περιβάλλοντος
