MODE D'EMPLOI SBE 650 Mobile METABO

(lbs) 1,8 (4.0) 1,8 (4.0) 1,8 (4.0) 1,8 (4.0) 1,8 (4.0)

- - 24,4 / 1,5 24,4 / 1,5 24,4 / 1,5

4,8 / 1,5 4,8 / 1,5 5,8 / 1,5 5,8 / 1,5 5,8 / 1,5

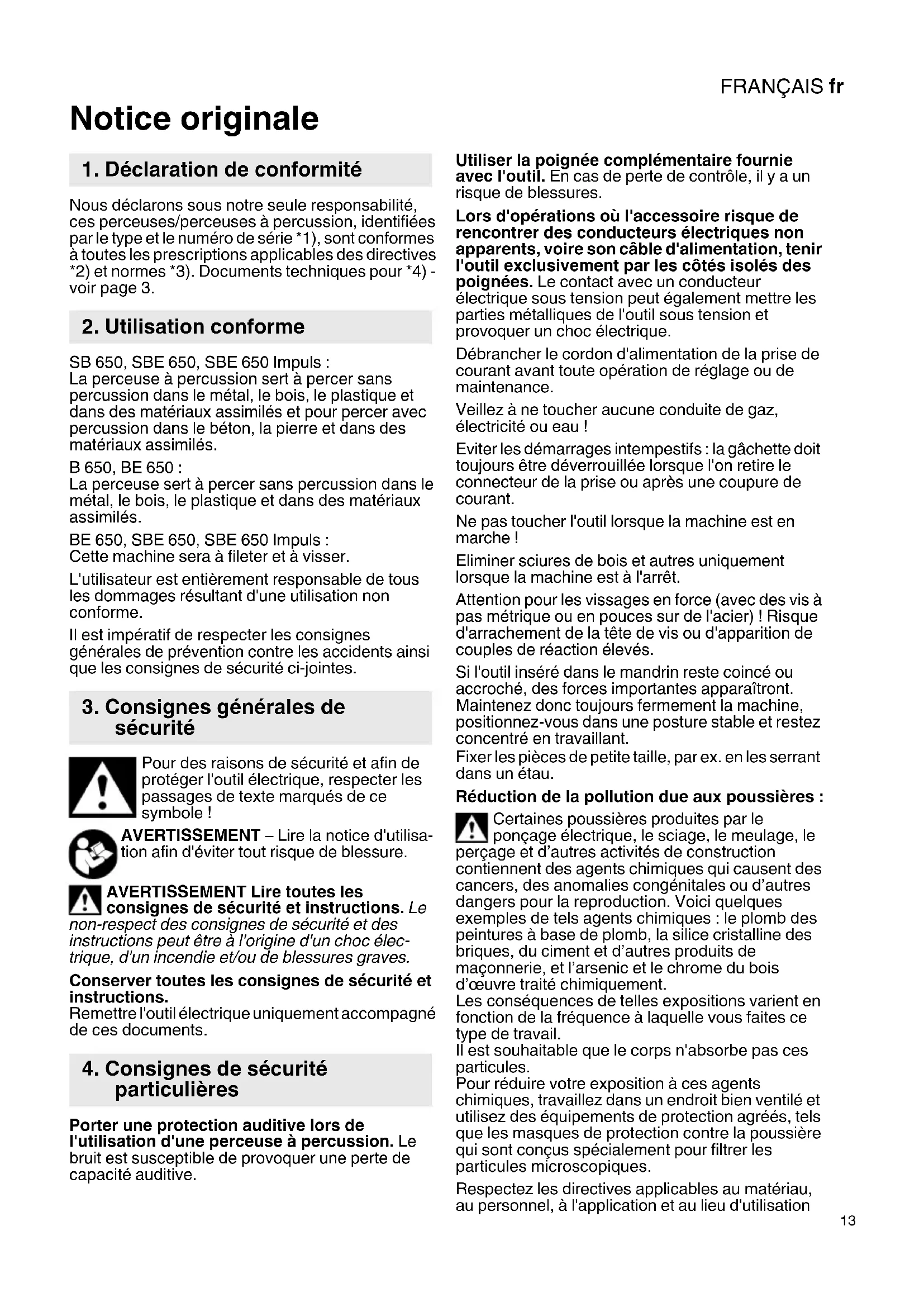

Notice originale Nous déclarons sous notre seule responsabilité, ces perceuses/perceuses à percussion, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. SB 650, SBE 650, SBE 650 Impuls : La perceuse à percussion sert à percer sans percussion dans le métal, le bois, le plastique et dans des matériaux assimilés et pour percer avec percussion dans le béton, la pierre et dans des matériaux assimilés. B 650, BE 650 : La perceuse sert à percer sans percussion dans le métal, le bois, le plastique et dans des matériaux assimilés. BE 650, SBE 650, SBE 650 Impuls : Cette machine sera à fileter et à visser. L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme. Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes. Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisa- tion afin d'éviter tout risque de blessure. AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc élec- trique, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions. Remettre l'outil électrique uniquement accompagné de ces documents. Porter une protection auditive lors de l'utilisation d'une perceuse à percussion. Le bruit est susceptible de provoquer une perte de capacité auditive. Utiliser la poignée complémentaire fournie avec l'outil. En cas de perte de contrôle, il y a un risque de blessures. Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique. Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance. Veillez à ne toucher aucune conduite de gaz, électricité ou eau ! Eviter les démarrages intempestifs : la gâchette doit toujours être déverrouillée lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Ne pas toucher l'outil lorsque la machine est en marche ! Eliminer sciures de bois et autres uniquement lorsque la machine est à l'arrêt. Attention pour les vissages en force (avec des vis à pas métrique ou en pouces sur de l'acier) ! Risque d'arrachement de la tête de vis ou d'apparition de couples de réaction élevés. Si l'outil inséré dans le mandrin reste coincé ou accroché, des forces importantes apparaîtront. Maintenez donc toujours fermement la machine, positionnez-vous dans une posture stable et restez concentré en travaillant. Fixer les pièces de petite taille, par ex. en les serrant dans un étau. Réduction de la pollution due aux poussières : Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : le plomb des peintures à base de plomb, la silice cristalline des briques, du ciment et d’autres produits de maçonnerie, et l’arsenic et le chrome du bois d’œuvre traité chimiquement. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Il est souhaitable que le corps n'absorbe pas ces particules. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques. Respectez les directives applicables au matériau, au personnel, à l'application et au lieu d'utilisation

1. Déclaration de conformité

2. Utilisation conforme

3. Consignes générales de

4. Consignes de sécurité

particulièresFRANÇAISfr

(par exemple directives en matière de protection au travail, élimination des déchets). Collectez les particules émises sur le lieu d'émission et évitez les dépôts dans l'environnement. Utilisez des accessoires adaptés. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement. Utilisez un système d'aspiration des poussières adapté. Réduisez l’émission de poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d'aspiration et/ou un purificateur d'air, - aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirez ou lavez les vêtements de protection. Ne pas les souffler, les battre ni les brosser. Voir page 2. 1 Clé de mandrin (pour mandrins à clé) * 2 Mandrin à couronne dentée * 3 Mandrin autoserrant Futuro Plus * 4 Butée de profondeur de perçage * 5Poignée supplémentaire * 6 Commutateur du sens de rotation * 7 Interrupteur coulissant perçage avec/sans percussion * 8 Bascule pour fonctionnement par impulsions* 9 Bouton de blocage (marche continue) 10 Gâchette 11 Molette de présélection de la vitesse *

• en fonction de l'équipement / du modèle choisis Avant la mise en service, comparez si tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant. Montez toujours un interrupteur de protection contre les courants de court- circuit (RCD) avec un courant de déclenchement max. de 30 ma en amont. BE 650, SBE 650, SBE 650 Impuls: Afin de garantir la bonne tenue en place du mandrin : dès la fin du premier perçage (en rotation à droite), resserrer vigoureusement la vis de freinage à l'intérieur du mandrin à l'aide d'un tournevis. Attention, il s'agit d'un pas à gauche ! (voir chapitre 7.9)

6.1 Montage de la poignée supplémentaire

(SB 650, SBE 650, SBE 650 Impuls) Pour des raisons de sécurité, utilisez toujours la poignée supplémentaire qui est comprise dans la livraison. Ouvrir l'anneau de serrage en tournant la poignée (5) vers la gauche. Faire coulisser la poignée sur le collier de la machine. Introduire la butée de profondeur (4). Selon l'utilisation souhaitée, serrer la poignée dans l'angle désiré.

7.1 Réglage de la butée de profondeur de

Desserrer la poignée supplémentaire (5). Régler la butée de profondeur (4) à la profondeur de perçage voulue et resserrer la poignée supplémentaire.

Pour mettre l'outil en route, appuyer sur la gâchette (10). BE 650, SBE 650, SBE 650 Impuls: La vitesse peut être modifiée en pressant la gâchette. Pour un fonctionnement en continu, il est possible de bloquer la gâchette à l'aide du bouton de blocage (9). Pour arrêter la machine, appuyer à nouveau sur la gâchette. Lorsque l'outil est en position de marche continue, il continue de tourner s'il vous échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, le tenir avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

7.3 Présélection de la vitesse

(BE 650, SBE 650, SBE 650 Impuls) Présélectionner la vitesse maximale sur la molette (11). Voir les vitesses de perçage recommandées page 4.

7.4 Sélection perçage avec/

Le mode de fonctionnement voulu est sélectionné en déplaçant l'interrupteur coulissant (7). Perçage sans percussion Perçage avec percussion Pour le perçage avec percussion, utiliser une vitesse élevée. Pour tous perçages avec ou sans percussion, la rotation à droite est obligatoire.

7. UtilisationFRANÇAIS fr

7.5 Sélection du sens de rotation

(BE 650, SBE 650, SBE 650 Impuls) S'assurer que le moteur est à l'arrêt avant d'actionner le commutateur du sens de rotation (6). Sélectionner le sens de rotation: R = Rotation à droite L = Rotation à gauche Le mandrin doit être fermement vissé sur la broche et la vis de freinage à l'intérieur du mandrin doit être vigoureusement serrée à l'aide d'un tournevis. (Attention, il s'agit d'un pas à gauche !) En effet, il risquerait de se desserrer dans le cas contraire lors d'une rotation à gauche (par ex. au vissage).

7.6 Mise en route/arrêt du fonctionnement

Ne pas faire fonctionner longtemps quand le fonctionnement par impulsions est branché ! (le moteur est susceptible de chauffer.) Activer la bascule pour fonctionnement par impulsions (8). 0 =fonctionnement par impulsions désactivé = fonctionnement par impulsions activé

7.7 Changement d'accessoire

Mandrin autoserrant Futuro Plus (3) Mandrin autoserrant avec douille métallique : Voir les illustrations page 2. Insérer l'outil. Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens indiqué "GRIP, ZU" jusqu'à ce que la résistance mécanique perceptible soit dépassée. Attention ! L'outil n'est alors pas encore serré ! Continuer à tourner avec force (on doit entendre un "clic") jusqu'à ce que l'on ne puisse plus tourner du tout - ce n'est que maintenant que l'outil est véritablement serré. En cas d'outils souples, il faudra éventuellement resserrer peu de temps après le début du travail de perçage. Pour ouvrir le mandrin : Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens marqué "AUF, RELEASE". Remarque : Le cliquètement que l'on entend éventuellement après avoir ouvert le mandrin de perçage (bruit dû au fonctionnement) disparaîtra si l'on tourne la douille dans le sens contraire. Au cas où le mandrin est complètement bloqué : Débrancher le cordon d'alimentation. Maintenir le mandrin au niveau de la tête avec une clé à fourche et tourner la douille (b) avec force dans le sens marqué "AUF, RELEASE". Mandrin autoserrant rapide avec douille en plastique : Voir les illustrations page 2. Insérer l'outil. Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens indiqué "GRIP, ZU" jusqu'à ce qu'il devienne impossible de la tourner plus loin. En cas d'outils souples, il faudra éventuellement resserrer peu de temps après le début du travail de perçage. Pour ouvrir le mandrin : Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens marqué "AUF, RELEASE". Au cas où le mandrin est complètement bloqué : Débrancher le cordon d'alimentation. Maintenir le mandrin au niveau de la tête avec une clé à fourche et tourner la douille (b) avec force dans le sens marqué "AUF, RELEASE".

7.8 Changement d'accessoire

Mandrin à clé (2) Voir les illustrations page 2. Pour insérer l'outil : Insérer l'outil et le serrer à l'aide d'une clé de mandrin (1) en veillant à bien répartir l'effort sur les 3 perçages. Pour sortir l'outil : Ouvrir le mandrin à clé (2) à l'aide de la clé de mandrin (1) et sortir l'outil.

7.9 Dépose du mandrin

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls : Le mandrin peut être dévissé pour les travaux de vissage. On insère alors l'embout de vissage directement dans le six pans creux de la broche. Si une douille de serrage d'embouts (disponible comme accessoire : réf. de cde 6.31281) a été installée, l'embout de vissage sera maintenu en place. Mandrin autoserrant Futuro Plus Voir page 4, figure A. Dévisser la vis de freinage (s'il y en a une). Attention, il s'agit d'un pas à gauche ! Maintenir la broche à l'aide d'une clé à fourche. Décoller le mandrin en tapotant légèrement avec un maillet en plastique sur une clé six pans insérée dans le mandrin, puis dévisser. Mandrin à clé Voir page 4, figure A. Dévisser la vis de freinage (s'il y en a une). Attention, il s'agit d'un pas à gauche ! Maintenir la broche à l'aide d'une clé à fourche. Décoller le mandrin en tapotant légèrement avec un maillet en plastique sur la clé de mandrin insérée dans le mandrin, puis dévisser. Nettoyage du mandrin autoserrant : Après une utilisation prolongée du mandrin, tenir celui-ci en position verticale, ouverture vers le bas, l'ouvrir entièrement et le refermer, puis recommencer plusieurs fois de suite. La poussière

qui s'était accumulée tombera alors par l'ouverture. Il est conseillé d'utiliser régulièrement un spray de nettoyage pour les mâchoires de serrage.

Utiliser uniquement des accessoires Metabo. Utiliser exclusivement des accessoires, qui sont conformes aux exigences et données caractéris- tiques indiquées dans la présente notice d'utilisa- tion. Monter correctement les accessoires. Si la machine est utilisée dans un support : fixer correctement la machine. En cas de perte de contrôle, il y a un risque de blessures. Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal. Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Suivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et acces- soires. Pour les pays européens uniquement : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Commentaires sur les indications de la page 3. Sous réserve de modifications allant dans le sens du progrès technique.

=Vitesse en charge nominale s max. =Cadence de frappe maxi ø max. =Capacité de perçage maxi G =Filet de la broche de perçage H =Broche de perçage à six pans creux m =Poids sans cordon d'alimentation D =Diamètre du collet Valeurs de mesure calculées selon EN 60745. Outil de la classe de protection II ~ Courant alternatif Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émis- sions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les acces- soires utilisés, la sollicitation réelle peut varier plus ou moins. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organi- sationnelles. Valeurs totales de vibration (somme vectorielle triaxiale) déterminées selon EN 60745 :

h, ID =Valeur d’émission de vibration (perçage avec percussion dans le béton)

h, D =Valeur d’émission de vibrations (perçage dans le métal)

=niveau de pression acoustique

=niveau de puissance sonore

= Incertitude Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A). Porter un casque antibruit !

11. Protection de l'environnement

12. Caractéristiques techniquesNEDERLANDS nl
