MANUAL DE USUARIO SBE 650 Mobile METABO

B 650 *1) 00260.. BE 650 *1) 00360.. SB 650 *1) 00670.. SBE 650 *1) 00671.. SBE 650 Impuls *1) 00672..

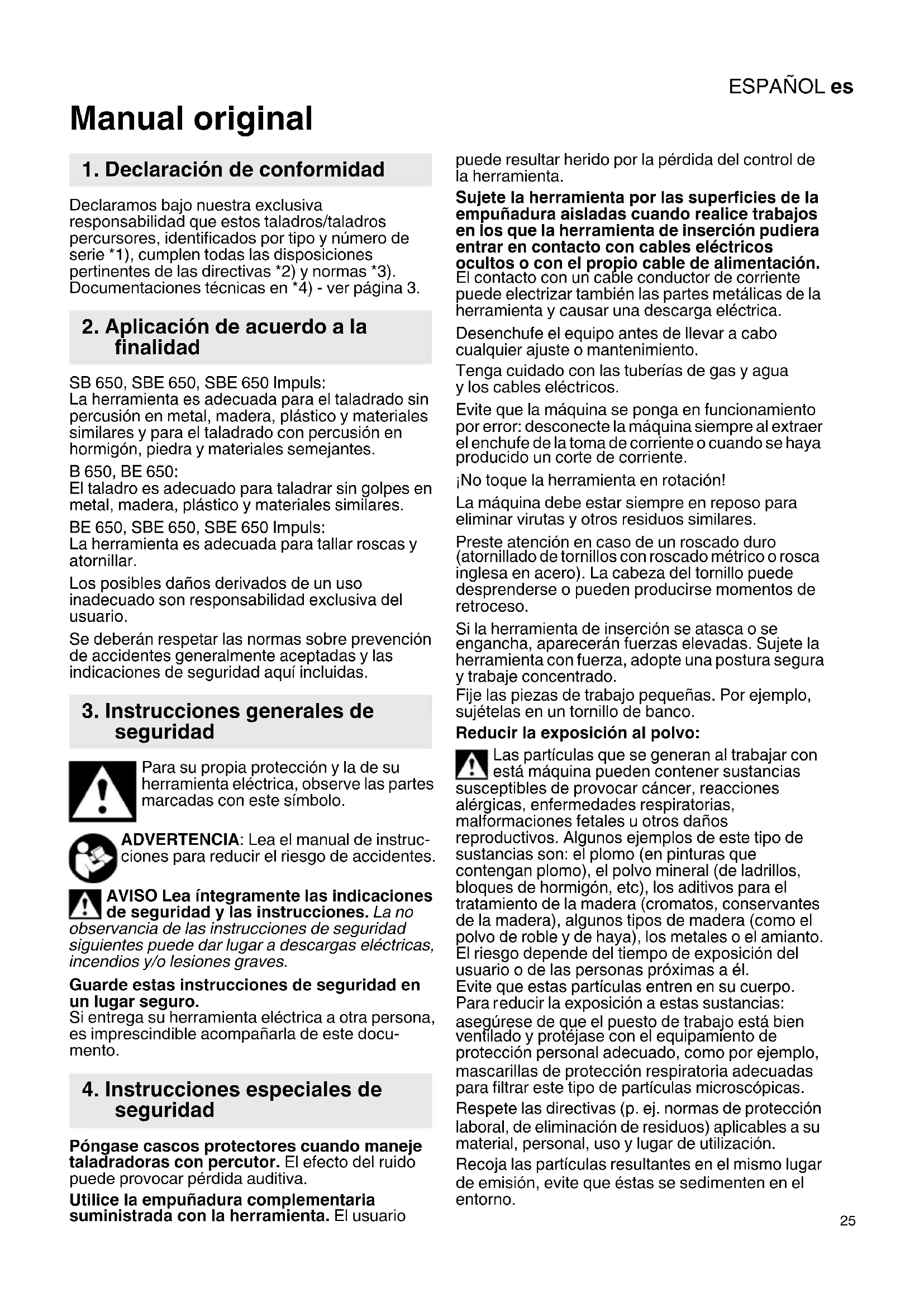

Manual original Declaramos bajo nuestra exclusiva responsabilidad que estos taladros/taladros percursores, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - ver página 3. SB 650, SBE 650, SBE 650 Impuls: La herramienta es adecuada para el taladrado sin percusión en metal, madera, plástico y materiales similares y para el taladrado con percusión en hormigón, piedra y materiales semejantes. B 650, BE 650: El taladro es adecuado para taladrar sin golpes en metal, madera, plástico y materiales similares. BE 650, SBE 650, SBE 650 Impuls: La herramienta es adecuada para tallar roscas y atornillar. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas. Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instruc- ciones para reducir el riesgo de accidentes. AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. Guarde estas instrucciones de seguridad en un lugar seguro. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este docu- mento. Póngase cascos protectores cuando maneje taladradoras con percutor. El efecto del ruido puede provocar pérdida auditiva. Utilice la empuñadura complementaria suministrada con la herramienta. El usuario puede resultar herido por la pérdida del control de la herramienta. Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos o con el propio cable de alimentación. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica. Desenchufe el equipo antes de llevar a cabo cualquier ajuste o mantenimiento. Tenga cuidado con las tuberías de gas y agua y los cables eléctricos. Evite que la máquina se ponga en funcionamiento por error: desconecte la máquina siempre al extraer el enchufe de la toma de corriente o cuando se haya producido un corte de corriente. ¡No toque la herramienta en rotación! La máquina debe estar siempre en reposo para eliminar virutas y otros residuos similares. Preste atención en caso de un roscado duro (atornillado de tornillos con roscado métrico o rosca inglesa en acero). La cabeza del tornillo puede desprenderse o pueden producirse momentos de retroceso. Si la herramienta de inserción se atasca o se engancha, aparecerán fuerzas elevadas. Sujete la herramienta con fuerza, adopte una postura segura y trabaje concentrado. Fije las piezas de trabajo pequeñas. Por ejemplo, sujételas en un tornillo de banco. Reducir la exposición al polvo: Las partículas que se generan al trabajar con está máquina pueden contener sustancias susceptibles de provocar cáncer, reacciones alérgicas, enfermedades respiratorias, malformaciones fetales u otros daños reproductivos. Algunos ejemplos de este tipo de sustancias son: el plomo (en pinturas que contengan plomo), el polvo mineral (de ladrillos, bloques de hormigón, etc), los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera), algunos tipos de madera (como el polvo de roble y de haya), los metales o el amianto. El riesgo depende del tiempo de exposición del usuario o de las personas próximas a él. Evite que estas partículas entren en su cuerpo. Para

educir la exposición a estas sustancias: asegúrese de que el puesto de trabajo está bien ventilado y protéjase con el equipamiento de protección personal adecuado, como por ejemplo, mascarillas de protección respiratoria adecuadas para filtrar este tipo de partículas microscópicas. Respete las directivas (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización. Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno.

1. Declaración de conformidad

2. Aplicación de acuerdo a la

3. Instrucciones generales de

4. Instrucciones especiales de

Use tan solo accesorios adecuados. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente de la máquina hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar sólo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, ni la golpee ni la cepille. Véase la página 2. 1 Llave para portabrocas (para los portabrocas de corona dentada) * 2 Portabrocas de corona dentada * 3 Portabrocas de sujeción rápida Futuro Plus * 4 Tope de profundidad de taladrado * 5 Empuñadura complementaria * 6 Conmutador de inversión * 7 Relé neumático de taladro/taladrado con percusión * 8 Tecla basculante de conexión para la función de impulsos * 9 Botón de retención (funcionamiento continuado) 10 Interruptor 11 Ruedecilla de ajuste para preselección del número de revoluciones *

• según el equipamiento/según el modelo Antes de enchufar la herramienta, compruebe que la tensión y la frecuencia de red, indicadas en la placa de identificación, se corresponden con las de la red eléctrica. Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA. BE 650, SBE 650, SBE 650 Impuls: Para garantizar una sujeción segura del portabrocas: después de la primera perforación (giro a la derecha), apriete de nuevo con fuerza el tornillo de seguridad que hay en el interior del portabrocas con ayuda de un destornillador. Atención, rosca a la izquierda. (véase el capítulo 7.9)

6.1 Montaje de la empuñadura

complementaria (SB 650, SBE 650, SBE 650 Impuls) Por razones de seguridad, utilice siempre la empuñadura complementaria suministrada. Abrir el anillo elástico girando hacia la izquierda la empuñadura complementaria (5) Deslizar la empuñadura complementaria en el cuello de sujeción de la máquina Insertar el tope de profundidad de perforación (4) Apretar con firmeza la empuñadura complementaria en el ángulo deseado después de cada uso.

7.1 Ajuste del tope de profundidad de

Soltar la empuñadura complementaria (5) Ajustar el tope de profundidad de perforación (4)a la profundidad deseada y apretar de nuevo la empuñadura complementaria

7.2 Conexión y desconexión

Pulsar el interruptor (10)de la herramienta para ponerla en marcha. BE 650, SBE 650, SBE 650 Impuls: el número de revoluciones puede modificarse presionando el interruptor. Para un funcionamiento continuado puede bloquearse el interruptor con el botón de retención (9). Para parar la herramienta, pulsar el interruptor de nuevo. En la posición de funcionamiento continuado, la máquina seguirá funcionando en caso de pérdida del control de la herramienta debido a un tirón. Por este motivo se deben sujetar las empuñaduras siempre con ambas manos, adoptar una buena postura y trabajar sin distraerse.

7.3 Preselección del número de

revoluciones (BE 650, SBE 650, SBE 650 Impuls) Preajustar el número de revoluciones en la ruedecilla de ajuste (11). Véase la página 4 para obtener información sobre los números de revoluciones para taladrar.

Seleccionar el modo de funcionamiento deseado desplazando el relé neumático (7). Taladrado Taladrado con percusión Al taladrar con percusión, trabajar con números de revoluciones elevados. Taladrado y taladrado con percusión sólo con giro a la derecha.

5. Descripción general

7.5 Selección del sentido de giro

(BE 650, SBE 650, SBE 650 Impuls) Pulsar el conmutador de giro (6) solamente durante el estado de parada del motor. Selección del sentido de giro R = giro a la derecha L = giro a la izquierda El portabrocas debe atornillarse con fuerza sobre el husillo, y el tornillo de seguridad que hay en el interior del portabrocas debe apretarse con firmeza con ayuda de un destornillador. (Atención, rosca a la izquierda) De lo contrario podría soltarse al rotar a la izquierda (por ejemplo, al atornillar).

7.6 Conexión/desconexión de la función de

No trabaje con la función de impulsos conectada durante periodos prolongados (el motor podría sobrecalentarse). Accione la tecla basculante de conexión para la función de impulsos (8). 0 =Función de impulsos desconectada = Función de impulsos conectada

7.7 Cambio de herramienta

Portabrocas de sujeción rápida Futuro Plus (3) Portabrocas de sujeción rápida con manguito metálico: Véanse las imágenes, página 2. Colocación de la herramienta. Sujetar el anillo de retención (a) y con la otra mano girar el casquillo (b) en dirección "GRIP, ZU" hasta notar que se ha superado el mecanismo de resistencia. ¡Atención! La herramienta no está todavía tensada Seguir girando con fuerza (debe hacer "clic"), hasta el tope. Ahora sí está tensada la herramienta de forma segura. Con un vástago blando de la herramienta debe tensarse si fuera necesario tras un periodo de perforación. Abrir el portabrocas: Sujete el anillo de retención (a) y con la otra mano girar el casquillo (b) en la dirección "AUF, RELEASE". Advertencia: el sonido de carraca que posiblemente se oiga después de abrir el portabrocas (según la función) se elimina girando el manguito en sentido inverso. Si el portabrocas está demasiado apretado: extraer el cable del enchufe. Sujetar el portabrocas con una llave de boca en la cabeza del portabrocas y girar con fuerza el casquillo (b) en la dirección "AUF, RELEASE". Portabrocas de sujeción rápida con manguito de plástico: Véanse las imágenes, página 2. Colocación de la herramienta. Sujetar el anillo de retención (a) y con la otra mano girar el casquillo (b) en dirección "GRIP, ZU" hasta el tope. Con un vástago blando de la herramienta debe tensarse si fuera necesario tras un periodo de perforación. Abrir el portabrocas: Sujetar el anillo de retención (a) y con la otra mano gire el casquillo (b) en la dirección "AUF, RELEASE". Si el portabrocas está demasiado apretado: extraer el cable del enchufe. Sujetar el portabrocas con una llave de boca en la cabeza del portabrocas y girar con fuerza el casquillo (b) en la dirección "AUF, RELEASE".

7.8 Cambio de herramienta

portabrocas de corona dentada (2) Véanse las imágenes, página 2. Sujetar la herramienta: Insertar la herramienta y fijarla con la llave para portabrocas (1) ejerciendo la misma presión en los 3 agujeros. Retirar la herramienta: Abrir el portabrocas de corona dentada (2) con una llave para portabrocas (1) y retirar la herramienta.

7.9 Cómo retirar el portabrocas

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls: para atornillar puede desatornillarse el portabrocas. Colocar la punta de destornillador directamente en el hexágono interior del husillo. Si el manguito de sujeción de puntas de destornillador está montado (como accesorio: n.º de pedido 6.31281), la punta de destornillador se mantiene. Portabrocas de sujeción rápida Futuro Plus Ver página 4, imagen A. Desenroscar el tornillo de seguridad (en caso de que haya uno). Atención, rosca a la izquierda. Sujetar el husillo de taladrar con una llave de boca. Aflojar y desatornillar el portabrocas aplicando un ligero golpe con un martillo de goma en una llave hexagonal tensada. Portabrocas de corona dentada Ver página 4, imagen B. Desenroscar el tornillo de seguridad (en caso de que haya uno). Atención, rosca a la izquierda. Sujetar el husillo de taladrar con una llave de boca. Aflojar y desatornillar el portabrocas aplicando un ligero golpe con un martillo de goma en una llave para portabrocas insertada. Limpieza del portabrocas de sujeción rápida: Después de un uso prolongado mantenga el portabrocas con la abertura perpendicular hacia abajo y ábralo y ciérrelo completamente varias veces. El polvo acumulado sale por el orificio: Se recomienda el uso regular de sprays de limpieza en

8. MantenimientoESPAÑOLes

las mordazas de sujeción y los orificios de que constan.

Utilice únicamente accesorios Metabo originales. Utilice únicamente accesorios que cumplan con los requerimientos y los datos indicados en estas indi- caciones de funcionamiento. Montar accesorios de manera segura. En caso de usar la máquina en un soporte: montar la máquina de manera fija. El usuario puede resultar herido por la pérdida del control de la herramienta. Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal. Las reparaciones de herramientas eléctricas SOLAMENTE deben ser efectuadas por electricistas especializados En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase, por favor, a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede descargar listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados. Sólo para países de la UE: No tire las herramientas eléctricas a la basura. Según la directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente. Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

=Número de revoluciones en marcha en vacío

=Número de revoluciones con carga nominal s max. =Número máximo de percusiones ø max. =Diámetro máximo de perforación G =Rosca del husillo de taladrar H =Husillo de taladrar con hexágono interior m=Peso sin cable a la red D =Diámetro cuello de sujeción Valores de medición establecidos de acuerdo con EN 60745. Herramienta con clase de protección II ~ Corriente alterna Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararla con otras herramientas eléctricas. Dependiendo de la condi- ción de uso, estado de la herramienta eléctrica o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización. Valor total de vibraciones (suma de vectores de tres direcciones) determinadas según la norma EN 60745:

h, ID =Valor de emisión de vibraciones (tala- drado con percusión en hormigón)

h, D =valor de emisiones de vibración (taladrado en metal)

h,D =Inseguridad (vibración) Niveles acústicos típicos compensados A

=Nivel de intensidad acústica

=Nivel de potencia acústica

= Inseguridad Al trabajar, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores!
