BRUKSANVISNING SBE 650 Mobile METABO

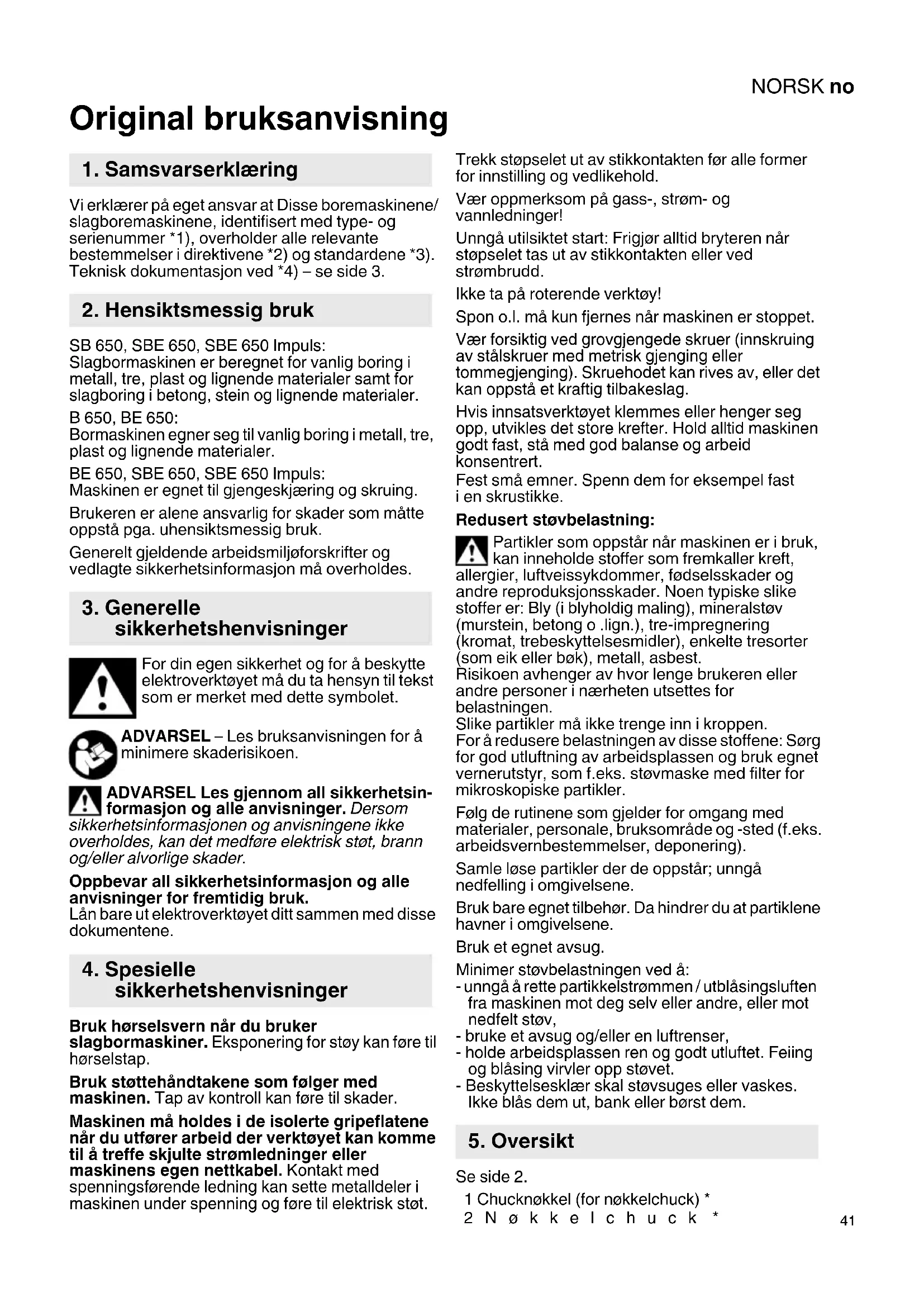

Original bruksanvisning Vi erklærer på eget ansvar at Disse boremaskinene/ slagboremaskinene, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3. SB 650, SBE 650, SBE 650 Impuls: Slagbormaskinen er beregnet for vanlig boring i metall, tre, plast og lignende materialer samt for slagboring i betong, stein og lignende materialer. B 650, BE 650: Bormaskinen egner seg til vanlig boring i metall, tre, plast og lignende materialer. BE 650, SBE 650, SBE 650 Impuls: Maskinen er egnet til gjengeskjæring og skruing. Brukeren er alene ansvarlig for skader som måtte oppstå pga. uhensiktsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagte sikkerhetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsin- formasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. Bruk hørselsvern når du bruker slagbormaskiner. Eksponering for støy kan føre til hørselstap. Bruk støttehåndtakene som følger med maskinen. Tap av kontroll kan føre til skader. Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt. Trekk støpselet ut av stikkontakten før alle former for innstilling og vedlikehold. Vær oppmerksom på gass-, strøm- og vannledninger! Unngå utilsiktet start: Frigjør alltid bryteren når støpselet tas ut av stikkontakten eller ved strømbrudd. Ikke ta på roterende verktøy! Spon o.l. må kun fjernes når maskinen er stoppet. Vær forsiktig ved grovgjengede skruer (innskruing av stålskruer med metrisk gjenging eller tommegjenging). Skruehodet kan rives av, eller det kan oppstå et kraftig tilbakeslag. Hvis innsatsverktøyet klemmes eller henger seg opp, utvikles det store krefter. Hold alltid maskinen godt fast, stå med god balanse og arbeid konsentrert. Fest små emner. Spenn dem for eksempel fast i en skrustikke. Redusert støvbelastning: Partikler som oppstår når maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, fødselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), mineralstøv (murstein, betong o .lign.), tre-impregnering (kromat, trebeskyttelsesmidler), enkelte tresorter (som eik eller bøk), metall, asbest. Risikoen avhenger av hvor lenge brukeren eller andre personer i nærheten utsettes for belastningen. Slike partikler må ikke trenge inn i kroppen. For å redusere belastningen av disse stoffene: Sørg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. støvmaske med filter for mikroskopiske partikler. Følg de rutinene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering). Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk bare egnet tilbehør. Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes.

2. Hensiktsmessig bruk

3 Selvspennende chuck Futuro Plus * 4 Anslag for boredybde * 5 Støttehåndtak * 6 Omkobler for rotasjonsretning * 7 Skyvebryter boring/slagboring * 8 Skyvebryter for impulsfunksjon * 9 Låseknapp (permanentkobling) 10 Bryterknapp 11 Innstillingsknapp for forhåndsvalg av turtallet*

• avhengig av utstyr/modell Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner. Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA. BE 650, SBE 650, SBE 650 Impuls: Sikre at chucken har godt feste: Ettertrekk låseskruen inne i chucken godt med en skrutrekker etter første gangs boring (høyregang). OBS! Skruen er venstregjenget! (Se kapittel 7.9)

6.1 Montering av støttehåndtaket

(SB 650, SBE 650, SBE 650 Impuls) Av sikkerhetsgrunner må det medfølgende støttehåndtaket alltid brukes. Åpne klemringen ved å vri støttehåndtaket (5) mot venstre. Skyv støttehåndtaket over maskinens spennhals. Skyv inn boredypeanlegget (4). Sett støttehåndtaket forsvarlig fast i ønsket vinkel for arbeidsoppgaven.

7.1 Justering av anslag for boredybde

Løsne støttehåndtaket (5). Juster anslaget (4) til ønsket boredybde, og fest støttehåndtaket igjen.

Trykk på bryterknappen (10) for å starte maskinen. BE 650, SBE 650, SBE 650 Impuls: Turtallet kan forandres ved å trykke inn bryteren. For vedvarende drift kan bryterknappen låses med låseknappen (9). Utkobling oppnås ved å trykke én gang til på bryterknappen. Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

7.3 Forhåndsinnstilling av turtall

Velg ønsket driftsmåte ved å skyve på skyvebryteren (7). Boring Slagboring Bruk høyt turtall når du slagborer. Slagboring og boring fungerer bare i høyregang.

7.5 Valg av rotasjonsretning

kke jobb i lang tid med impuls- funksjonen koblet inn! (Motoren kan bli overopphetet.) Aktiver skyvebryteren for impulsfunksjon (8). 0 =Impulsfunksjon slått av = Impulsfunksjon slått på

7.7 Bytte av verktøy

Selvspennende chuck Futuro Plus (3) Selvspennende chuck med metallhylse: Se figurer på side 2. Sett inn verktøyet. Hold festeringen (a) fast og bruk den andre hånden til å dreie hylsen (b) mot "GRIP, ZU" til du kjenner en merkbar mekanisk motstand. Advarsel! Verktøyet er enda ikke fastspent! Fortsett å dreie kraftig (det skal da "klikke"), inntil det ikke lenger er mulig å skru - først nå er verktøyet festet sikkert. Ved myke verktøyhåndtak må det eventuelt etter kort tids boring foretas en etterstramming. Åpne chucken: Hold festeringen (a) fast og bruk den andre hånden til å dreie hylsen (b) mot "AUF, RELEASE". Obs: Skrapingen (funksjonsbetinget) som eventuelt kan høres etter at du har åpnet chucken, fjernes ved at du vrir hylsen i motsatt retning. Ved chuck som sitter svært godt fast: Trekk ut nettstøpslet. Hold igjen chucken med en skrunøkkel på chuckhodet, og drei hylsen (b) kraftig mot "AUF, RELEASE". Selvspennende chuck med plasthylse: Se figurer på side 2.

Sett inn verktøyet. Hold festeringen (a) fast og bruk den andre hånden til å dreie hylsen (b) mot "GRIP, ZU" til det ikke er mulig å dreie videre. Ved myke verktøyhåndtak må det eventuelt etter kort tids boring foretas en etterstramming. Åpne chucken: Hold festeringen (a) fast og bruk den andre hånden til å dreie hylsen (b) mot "AUF, RELEASE". Ved chuck som sitter svært godt fast: Trekk ut nettstøpslet. Hold igjen chucken med en skrunøkkel på chuckhodet, og drei hylsen (b) kraftig mot "AUF, RELEASE".

7.8 Bytte av verktøy med

nøkkelchuck (2) Se figurer på side 2. Fastspenning av verktøy: Sett inn verktøyet og spenn det jevnt fast med chucknøkkelen (1) i alle 3 hullene. Uttak av verktøy: Åpne nøkkelchucken (2) med chucknøkkelen (1) og ta ut verktøyet.

7.9 Demontering av chucken

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls: Chucken kan skrus av når du skal skru. Fest skrutrekkerbitsen direkte i den innvendige sekskanten i spindelen. Hvis du monterer bitsfeste (som tilbehør: best.nr. 6.31281), blir skrutrekkerbitsen holdt fast. Selvspennende chuck Futuro Plus Se side 4, bilde A. Skru ut låseskruen dersom denne finnes. OBS! Skruen er venstregjenget! Hold igjen borespindelen med en skrunøkkel. Løsne chucken ved å sette en sekskantnøkkel i chucken og slå lett på nøkkelen med en gummihammer. Skru deretter chucken av. Nøkkelchuck Se side 4, bilde B. Skru ut låseskruen dersom denne finnes. OBS! Skruen er venstregjenget! Hold igjen borespindelen med en skrunøkkel. Løsne chucken ved å slå lett på den innsatte chucknøkkelen med gummihammer og skru den av. Rengjøring av selvspennende chuck: Etter lengre tids bruk holdes chucken med åpningen loddrett nedover og åpne og lukk helt flere ganger. Opphopet støv faller ut gjennom åpningen. Regelmessig bruk av rengjøringsspray på spennkjever og spennkjeveåpninger anbefales.

Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifi- kasjonene som er nevnt i denne bruksanvisningen. Fest tilbehøret på en sikker måte. Hvis maskinen brukes i en holder: Fest maskinen på en sikker måte. Tap av kontroll kan føre til skader. Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i hovedkatalogen. Elektroverktøy må kun repareres av elektrofagfolk! Hvis du har et Metabo-elektroverktøy som trenger reparasjon, kan du ta kontakt med en representant fra Metabo. Adresser på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet. I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Forklaringer til opplysningene på side 3. Med forbehold om endringer i hensikt av teknisk forbedring.

=Turtall ved nominell belastning

max. =Maksimal bordiameter G =Borespindelgjenge H =Borespindel med innvendig sekskant m =Vekt uten nettkabel D =Spennhalsdiamaeter Måleverdier iht. EN 60745. Maskin i beskyttelsesklasse II ~ Vekselstrøm Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer. Emisjonsverdier Disse verdiene gjør det mulig å vurdere emisjonen til elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelse, tilstand til elektroverktøyet eller innsatsverktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med lavere belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede antatte verdier, f.eks. organisatoriske tiltak. Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745:

h, ID =Verdi for vibrasjonsemisjon (slagboring i betong)

h, D =vibrasjonsemisjonsverdi (boring i metall)

h,D =Usikkerhet (vibrasjon) Typiske A-veide lydnivåer

= usikkerhet Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern!DANSK da
