MANUAL DE UTILIZADOR SB 12 BL METABO

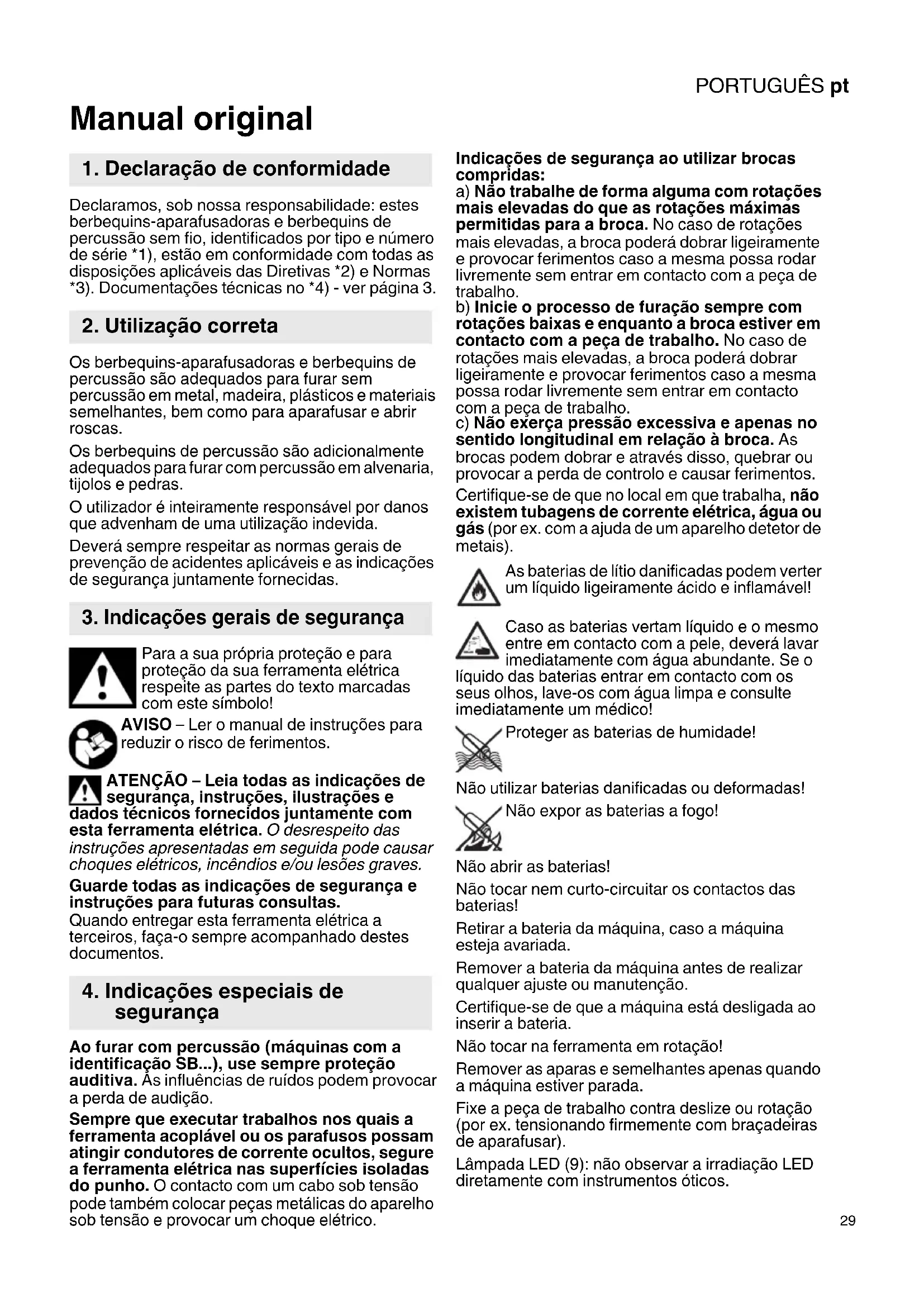

Manual original Declaramos, sob nossa responsabilidade: estes berbequins-aparafusadoras e berbequins de percussão sem fio, identificados por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3. Os berbequins-aparafusadoras e berbequins de percussão são adequados para furar sem percussão em metal, madeira, plásticos e materiais semelhantes, bem como para aparafusar e abrir roscas. Os berbequins de percussão são adicionalmente adequados para furar com percussão em alvenaria, tijolos e pedras. O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida. Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas. Para a sua própria proteção e para proteção da sua ferramenta elétrica respeite as partes do texto marcadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. ATENÇÃO – Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos fornecidos juntamente com esta ferramenta elétrica. O desrespeito das instruções apresentadas em seguida pode causar choques elétricos, incêndios e/ou lesões graves. Guarde todas as indicações de segurança e instruções para futuras consultas. Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos. Ao furar com percussão (máquinas com a identificação SB...), use sempre proteção auditiva. As influências de ruídos podem provocar a perda de audição. Sempre que executar trabalhos nos quais a ferramenta acoplável ou os parafusos possam atingir condutores de corrente ocultos, segure a ferramenta elétrica nas superfícies isoladas do punho. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico. Indicações de segurança ao utilizar brocas compridas: a) Não trabalhe de forma alguma com rotações mais elevadas do que as rotações máximas permitidas para a broca. No caso de rotações mais elevadas, a broca poderá dobrar ligeiramente e provocar ferimentos caso a mesma possa rodar livremente sem entrar em contacto com a peça de trabalho. b) Inicie o processo de furação sempre com rotações baixas e enquanto a broca estiver em contacto com a peça de trabalho. No caso de rotações mais elevadas, a broca poderá dobrar ligeiramente e provocar ferimentos caso a mesma possa rodar livremente sem entrar em contacto com a peça de trabalho. c) Não exerça pressão excessiva e apenas no sentido longitudinal em relação à broca. As brocas podem dobrar e através disso, quebrar ou provocar a perda de controlo e causar ferimentos. Certifique-se de que no local em que trabalha, não existem tubagens de corrente elétrica, água ou gás (por ex. com a ajuda de um aparelho detetor de metais). As baterias de lítio danificadas podem verter um líquido ligeiramente ácido e inflamável! Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar imediatamente com água abundante. Se o líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico! Proteger as baterias de humidade! Não utilizar baterias danificadas ou deformadas! Não expor as baterias a fogo! Não abrir as baterias! Não tocar nem curto-circuitar os contactos das baterias! Retirar a bateria da máquina, caso a máquina esteja avariada. Remover a bateria da máquina antes de realizar qualquer ajuste ou manutenção. Certifique-se de que a máquina está desligada ao inserir a bateria. Não tocar na ferramenta em rotação! Remover as aparas e semelhantes apenas quando a máquina estiver parada. Fixe a peça de trabalho contra deslize ou rotação (por ex. tensionando firmemente com braçadeiras de aparafusar). Lâmpada LED (9): não observar a irradiação LED diretamente com instrumentos óticos.

1. Declaração de conformidade

2. Utilização correta

3. Indicações gerais de segurança

4. Indicações especiais de

segurançaPORTUGUÊSpt

ATENÇÃO Não olhar fixamente para a luz acesa. Reduzir os níveis de pó: AVISO - Determinadas poeiras, que são geradas ao lixar com folha de lixa, serrar, lixar, furar e ao executar outros trabalhos, contém químicos conhecidos por causar cancro, malformações congénitas ou outros problemas reprodutivos. Alguns exemplos destes químicos são: - chumbo de tintas à base de chumbo, - pó mineral de pedras de paredes, cimento e outros materiais de paredes, e - arsénio e cromados de madeiras tratadas quimicamente. O risco para si proveniente desta sobrecarga varia consoante o número de vezes que executa este tipo de trabalho. Para reduzir o efeito destes químicos em relação a si: trabalhe numa área bem ventilada e use sempre equipamento de proteção aprovado, como por ex. máscaras antipoeiras que tenham sido desenvolvidas especialmente para filtrar partículas microscópicas. Isto aplica-se igualmente a poeiras de outros materiais, como por ex. determinados tipos de madeiras (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são por ex. reações alérgicas e doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e as normas nacionais (por ex. disposições relativas à segurança no trabalho, eliminação) válidas para o seu material, pessoal, caso de utilização e local de utilização. Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Transporte das baterias de lítio: a expedição de baterias de lítio deve ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor ao expedir baterias de lítio. Se necessário, informe- se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo. A bateria apenas poderá ser expedida caso a caixa não apresente danos e não esteja a verter líquido. Para expedir, retirar a bateria da máquina. Proteger os contactos contra curto-circuito (por ex. isolar com fita adesiva). Ver página 2. 1 Bucha / manga da bucha* 2 Bucha de ajuste (limitação do binário, binário máximo) * 3 Bucha de ajuste (furar, furar com percussão) * 4 Bucha de ajuste (limitação do binário) * 5 Interruptor corrediço (1ª/2ª velocidade) 6 Comutador do sentido de rotação (ajuste do sentido de rotação, proteção de transporte) 7Gatilho 8Punho 9Lâmpada LED 10 Desbloqueio da bateria 11 Bateria * 12 Indicador de capacidade e de sinalização * 13 Botão do indicador de capacidade * 14 Gancho para cinto * 15 Porta-pontas *

• consoante o equipamento

6.1 Sistema de monitorização multifuncional

da máquina Se a máquina se desligar automaticamente, isso significa que o sistema eletrónico ativou o modo de autoproteção. É emitido um sinal de alerta (apito contínuo). Este sinal desliga-se após no máx. 30 segundos ou após soltar o gatilho (7). Mesmo com esta função de proteção, em determinadas aplicações poderão ocorrer sobrecargas e consequentemente, danos na máquina. Causas e correções:

1. bateria quase descarregada (o sistema

eletrónico protege a bateria contra danos provocados por descarga total). Se uma lâmpada LED (12) piscar, isso significa que a bateria está quase vazia. Se necessário, pressionar a tecla (13) e verificar o estado de carga através das lâmpadas LED (12). Quando a bateria estiver quase vazia terá que ser recarregada!

2. Uma sobrecarga prolongada da máquina

provoca o desligamento por temperatura. Deixar arrefecer a máquina ou a bateria. Nota: a máquina arrefece mais rapidamente se a deixar a funcionar na marcha em vazio.

3. No caso de intensidade de corrente

demasiado elevada (como ocorre por ex. num bloqueio mais prolongado), a máquina é desligada.

6. UtilizaçãoPORTUGUÊS pt

Desligar a máquina no gatilho (7). Em seguida, continuar a trabalhar normalmente. Evite bloqueios adicionais.

Antes de utilizar, carregar a bateria. Recarregar a bateria em caso de perda de rendimento. Poderá encontrar instruções sobre o carregamento da bateria no manual de instruções do carregador Metabo. No caso de baterias de lítio com indicador de capacidade e de sinalização (12) (consoante o equipamento): - Prima o botão (13) e o estado de carga será indicado através das lâmpadas LED. - Assim que uma lâmpada LED piscar, significa que a bateria está quase descarregada e terá que ser recarregada. Retirar, inserir a bateria Retirar: pressionar o botão para desbloqueio da bateria (10) e puxar a bateria (11) para a frente para retirar. Inserir: inserir a bateria (11) até engatar.

6.3 Ajustar o sentido de rotação e a proteção

de transporte (bloqueio contra ligação) Acionar o comutador do sentido de rotação (6) apenas com o motor imobilizado! Acionar o comutador do sentido de rotação (ajuste do sentido de rotação, proteção de transporte) (6). Ver página 2: R = Rotação à direita ajustada L = Rotação à esquerda ajustada 0 = Posição central: proteção de transporte (bloqueio contra ligação) ativada

6.4 Selecionar a velocidade

1ª velocidade (rotações baixas, binários especialmente altos, preferencialmente para aparafusar) 2ª velocidade (rotações altas, preferencialmente para furar)

6.5 Ajustar a limitação do binário ao

aparafusar, furar, furar com percussão Máquinas com a designação BS...: 1...20 = ajustar o binário (com limitação do binário) rodando o casquilho (2); também é possível efetuar ajustes intermédios. = ajustar para furar rodando o casquilho (2) (binário máx., sem limitação do binário) Para evitar uma sobrecarga do motor, não deverá bloquear o veio. Máquinas com a designação SB...: = ajustar para aparafusar rodando o casquilho (3)

ajustar o binário (com limitação do binário) rodando o casquilho (4) - também é possível efetuar ajustes intermédios. = ajustar para furar rodando o casquilho (3) (binário máx., sem limitação do binário) Para evitar uma sobrecarga do motor, não deverá bloquear o veio. = ajustar para furar com percussão rodando o casquilho (3) (binário máx., sem limitação do binário) Para evitar uma sobrecarga do motor, não deverá bloquear o veio.

6.6 Substituir a ferramenta acoplável

Abrir a bucha: rodar a manga da bucha (1) no sentido dos ponteiros do relógio. Fixar a ferramenta acoplável: abrir a bucha e inserir a ferramenta o mais profundo possível. Rodar a manga da bucha (1) no sentido contrário ao dos ponteiros do relógio até a ferramenta estar presa fixamente. No caso de haste da ferramenta macia terá, eventualmente, de reapertar após um breve tempo de furação.

6.7 Ligar/desligar, ajustar as rotações

Ligar, rotações: pressionar o gatilho (7). É possível mudar as rotações premindo o gatilho. Desligar: soltar o gatilho (7).

6.8 Bucha com sistema de substituição

rápida Quick (no caso do BS 18 L BL Q, Powermaxx BS 12 BL Q) Retirar: ver página 2, fig. A. Deslizar o anel de bloqueio para a frente (a) e retirar a bucha pela frente (b). Montar: deslizar o anel de bloqueio para a frente e inserir a bucha sobre a árvore porta-brocas, até ao encosto.

6.9 Bucha (no caso do BS 18 L BL, SB 18 L

BL, Powermaxx BS 12 BL, Powermaxx SB 12 BL) ver página 2, fig. B. Desenroscar o parafuso de segurança. Atenção, rosca à esquerda! Soltar a bucha, batendo ligeiramente com um martelo de borracha sobre a chave sextavada colocada e desparafusar. O aparafusamento ocorre de forma análoga pela ordem contrária. Utilize apenas baterias originais Metabo ou CAS (Cordless Alliance System) e acessórios. Ver página 4. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados presentes neste manual de instruções. A Baterias de diversas capacidades. Compre apenas baterias com a tensão adequada para a sua ferramenta elétrica. B Adaptador angular

7. AcessóriosPORTUGUÊSpt

CCarregador D Porta-pontas com sistema de substituição rápida Quick E Caixa de pontas Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas! Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com Poderá descarregar as listas de peças sobressalentes em www.metabo.com Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. As baterias não podem ser eliminadas através do lixo doméstico! Devolver as baterias avariadas ou usadas ao revendedor Metabo! Não atirar as baterias para a água. Proteja o ambiente e não elimine as ferra- mentas elétricas e as baterias no lixo domés- tico. Respeite as determinações nacionais relacionadas com a entrega separada de resíduos bem como, com a reciclagem de máquinas usadas, embalagens e acessórios. Antes de eliminar a bateria descarregue-a na ferra- menta elétrica. Proteger os contactos contra curto- circuito (por ex. isolar com fita adesiva). Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. U=Tensão (com bateria de 12 V: tensão máx. = 12 V, tensão nom. = 10,8 V)

= Rotações em vazio Binário de aperto ao aparafusar:

= Aparafusamento em materiais suaves (madeira)

= Aparafusamento em materiais duros (metal)

= Binário de aperto ajustável (com limitação do binário) Diâmetro máx. da broca:

3 max =Em alvenaria s = Número máx. de impactos m = Peso (com bateria mais pequena) G=Rosca do veio Valores medidos determinados de acordo com a EN 62841. Temperatura ambiente admissível durante o funcionamento: -20 °C até 50 °C (potência limitada no caso de temperaturas abaixo dos 0 °C). Temperatura ambiente permitida em caso de armazenamento: 0°C até 30°C Corrente contínua Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos). Valores da emissão Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização. Valor total de vibrações (soma vetorial de três direções) determinado de acordo com a EN 62841:

h, ID = Valor da emissão de vibrações (furar com percussão em betão)

h, D = Valor da emissão de vibrações (furar em metal)

h, S = Valor da emissão de vibrações (apara- fusar sem percussão)

h, ... =Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

= Nível de potência sonora

= Insegurança (ruído) Durante o trabalho, o nível de ruído pode exceder os 80 dB(A). Usar proteção auditiva!
