Tipo de produto	Gabinete mid-tower ATX
Marca	Corsair
Modelo	Carbide Series 400C
Dimensões (C × L × A)	425 × 215 × 465 mm
Peso	7 kg
Material	Aço, janela lateral em acrílico
Formatos de placa-mãe suportados	ATX, Micro-ATX, Mini-ITX
Slots para ventoinhas	Frente: 3×120 mm ou 2×140 mm (1×140 mm incluído); Topo: 2×120/140 mm; Traseira: 1×120 mm (incluído)
Compatibilidade com radiadores	Frente: 280/360 mm; Topo: 240 mm
Comprimento máximo da placa de vídeo	370 mm
Altura máxima do cooler da CPU	170 mm
Comprimento máximo da fonte de alimentação	200 mm
Conectores do painel frontal	2×USB 3.0, conector de fone de ouvido, conector de microfone, botões power e reset
Slots de armazenamento	2x3,5" (com trilhos modulares), 2x2,5" (montados em bandeja)
Filtros antipoeira	Sim, na frente e sob a fonte de alimentação
Painel lateral	Janela em acrílico (400C)
Tampa da fonte/HDD	Modular removível em duas partes
Manutenção e limpeza	Limpar regularmente os filtros e o interior com um pano macio. Usar ar comprimido para áreas de difícil acesso.
Segurança	Bordas dobradas para evitar cortes. Ventoinhas protegidas por grades.
Peças sobressalentes e reparabilidade	Peças padrão (ventoinhas, filtros, parafusos). RMA via site Corsair.
Informações gerais	Design Direct Airflow Path para resfriamento eficiente. Inclui ventoinhas AF140L (frente) e AF120L (traseira).

Perguntas frequentes - Carbide 400C CORSAIR

A polaridade é importante para os conectores de alimentação e reset do painel frontal?

Não, a polaridade é importante apenas para os conectores de LED. Para os botões power e reset, conecte sem se preocupar com a orientação.

O que fazer se meu gabinete estiver danificado ou se uma ventoinha não funcionar mais?

Acesse corsairforce.com e solicite uma autorização de devolução (RMA) para obter a substituição das peças defeituosas.

Onde posso instalar ventoinhas adicionais no Carbide 400C?

Você pode montar até 3 ventoinhas de 120 mm ou 2 de 140 mm na frente, 2 de 120/140 mm no topo e 1 de 120 mm na traseira (já incluída).

Qual é o comprimento máximo da placa de vídeo suportada?

O gabinete aceita placas de vídeo de até 370 mm de comprimento.

Qual é a altura máxima do cooler do processador?

A altura máxima do cooler da CPU é de 170 mm.

Como instalar um SSD no Carbide 400C?

Deslize o SSD de 2,5 polegadas na bandeja até que ele encaixe. Nenhum parafuso é necessário.

O painel lateral da versão 400C é removível sem ferramentas?

Sim, puxe a trava para liberar o painel de acrílico e depois levante-o para fora da dobradiça.

Que tipo de fonte de alimentação pode ser instalada?

Uma fonte ATX padrão de até 200 mm de comprimento. Ela é montada no compartimento inferior, atrás da tampa.

O gabinete é fornecido com ventoinhas?

Sim, ele inclui uma ventoinha AF140L na frente e uma AF120L na traseira.

Como limpar os filtros antipoeira?

Remova os filtros (frente e sob a fonte) e enxágue-os em água morna ou aspire-os. Deixe secar completamente antes de recolocá-los.

MANUAL DE UTILIZADOR Carbide 400C CORSAIR

a x6 Ataduras para cables

Índice Especificações do gabinete

Parabens: 55
Especialcaciones do gabinete: 56
Conteudo do kit de acessoslos: 57
Recursosdo gabineto 58
Remover os palmels laterals: 59
Instalaraplaca-mae: 60
Instalar HDDs: 50
Instalar SSDs: 61
Instalar a fonte de alimentacao: 61
Instalar plac(s) PCI-E/PCI: 62
Remover o paine dianteiro: 62
Instalar os conectores de E/S diantelros: 63
Perguntas freqentes: 64

Parabéns!

Obrligado por ter adquirldo o Carbide Series 400.

Carbide Series Clear 400C

Com seu elegance exterior em aço e a janela do painei lateral ampla, o 400C é inigualével. O mesmo也是非常intañce no interior do gabineto. Uma tampa de HDD e PSU de das peças removivel esconde os cabos e fios para manter o interior limpo e emordem e varías aberturas e fixações proportionam um excelente roteamento dos cabos. Mas não se fica somente boa aparência - O designo Direc Airflow Path do 400C también oferece um excelente restrifamento da CPU e GPU. O 400C não so parece cool... mais fica cool.

Com pains de reducao de sons multacamadas e um interior optimazedo, o Carbide Series 400Q e um gabinete ATX compacto e silencioso com um exclemente potencialedesrefiamento. Os fios e as unidas facam arrumados sob a tampa de HDD e PSU de das peças removalivel. O design do Direct Airflow Path garantete que as ventoinhas nao precisam travaillar para ventilar os compartmentos de unidade naoutilizadas,mas pode, suavamente, direcionar ar para os componentes mais quentes e manter todo em silencio e resfirado.

Comprimento: 425mm
Largura: 215mm
Altura: 465mm
Peso: 7kg

Comprimento maximo da GPU: 370mm
Altura maxima da ventoinha da CPU: 170mm
Comprimento maximo da PSU: 200mm

Localis das ventoinhas:

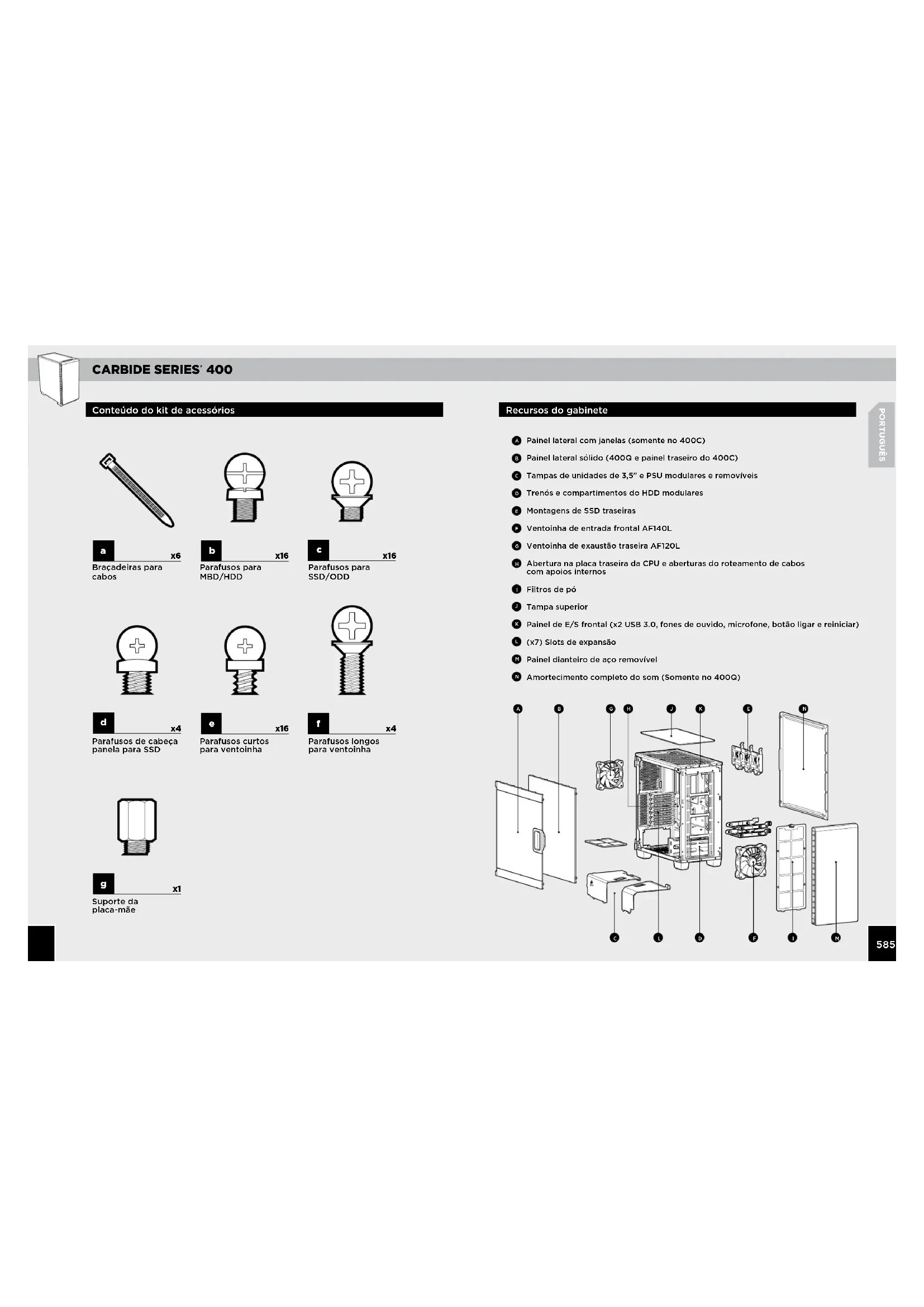

Conteudo do kit de acessórios

a x6 Bracaides para cabos

b x16 Parafusos para MBD/HDD

c x16 Parafusos para SSD/ODD

e x16 Parafusos curtos para ventolinha

f x4 Parafosos longos para ventoinha

g X1
Suporte da placac-mae

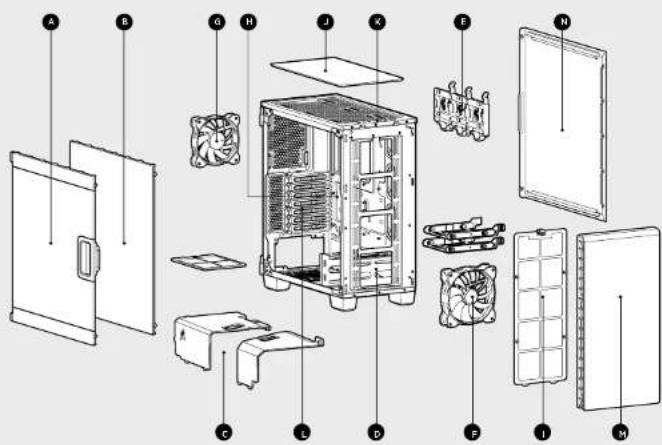

Recursos do gabinete

Painel lateral com janelas (somente no 400C)
Painel lateral solido (400Q e painel traseiro do 400C)
Tampas de unidades de 3,5" e PSU modulares e removerveis
Trenós e compartmentos do HDD modulares
Montagens de SSD traseiras
Ventoinha de entrada frontal AF140L
6 Ventoinha de exaustao traseira AF120L
Abertura na placca traseira da CPU e abertas do roteamento de cabos com apoios internos
Filtros de pó
Tampa superior
Painel de E/S frontal (x2 USB 3.0, fones de ouvido, microfone, botão ligar e reiniciar)
(x7) Slots de expansão
Painel danteiro de aço removivel
Amortecimento completo do som (Somente no 400G)

CARBIDE SERIES 400

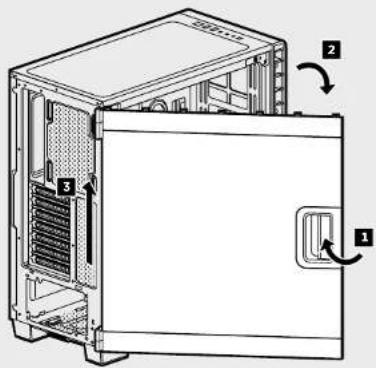

1. Remover os paineis lateralis (400C)

Puxe a trava para liberar o pailnel lateral de acrlico e, entao, retire o pailnel da dobradica.

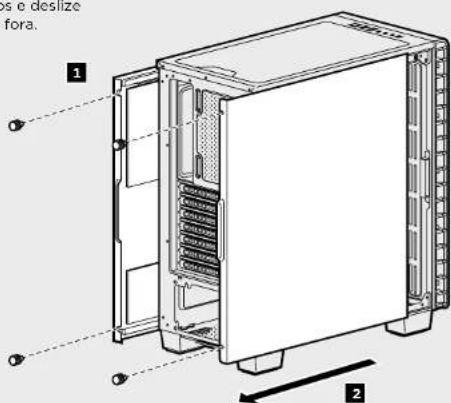

1. Remover os palméis lateralis (400Q)

Remo as o parasfusos es desize o painel latera para fora.

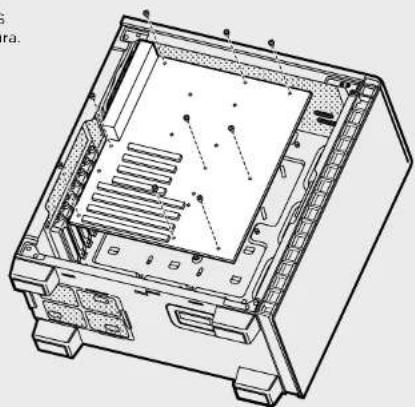

Encaixe a blindagem de E/S da sua placar-mae na abertura.

Alinhe a placma-me comsupportesdo gabinet.

Fix com os parafusos incluidos. b

3.Instalar HDDs

Passo 1 - Colque a unidade na banjeja de unidades de 3,5^ .

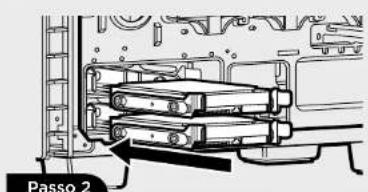

Passo 2 - Desíze aunities e o Conjunto do trilho para o compartmento do HDD porTRS da plac-mae. conforme mostrado.

CARBIDE SERIES 400

4.Instalar SSDs

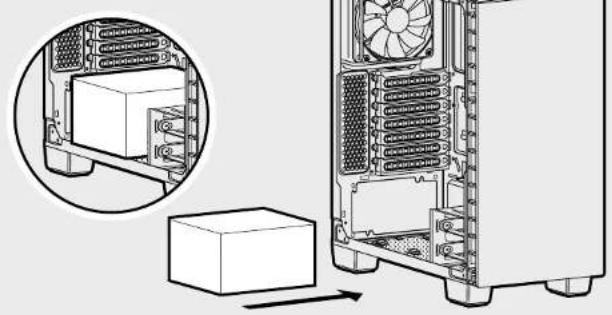

Instale a PSU na-camera inferior do gabinete e fixe-a com quatro parafusos portras.

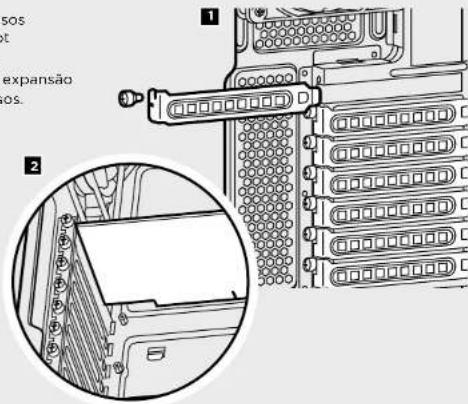

6.Instalar plac(s)PCI-E/PCI

1. Remova os parafusos e as tampas de slot correspondentes.
2. Instale a placé de expansión e fixe con parafuros.

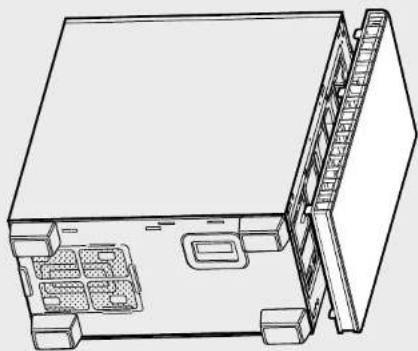

7. Remover o paine dianteiro

Segure o painei frontal pela parte inferior e, em seguida, retireo do chassi de forma delicada, mas firme.

CARBIDE SERIES 400

Consulte o manua da sua plac-mae para obter as localizacoes e encaixe de pins da haste do palmel dienteiro.

Perguntas frecues8. Instalar os conectores de E/S dienteiros

1. A polaridade é importante quando o pailen de E/S alimenta e reinicia a hora? Não, apenas as hastes do LED.
2. Quem devo conta raso receba meu gabinete danificado ou uma das ventoinhas não estiver mais funcaoando? Acesse corsair force.com e solicite um RMA, para que possamos substituir a(s) peça(s) danificada(s).
3. Onde posso montar uma ventoinha?

Montar um fã
Fronte 3x120mm, 2x140mm (1x140mm incluso)
Toto 2x140mm/120mm
Trasira 120mm (incluso)
Fundo x
Lateral x
Centro x

Para saber mais sobre este gabinete, visite a Paging do produits em corsair.com
