| 技術仕様 | ATXケース、強化ガラスサイドパネル、寸法：480 x 210 x 480 mm |
|---|---|
| ハードウェア互換性 | ATX、Micro-ATX、Mini-ITXマザーボードに対応 |
| 冷却 | 最大6台の120mmファンをサポート、液体冷却用ラジエーターの取り付けが可能 |
| 接続性 | USB 3.0、USB 2.0ポート、HDオーディオジャック |
| 使用目的 | ゲーマーおよび高性能PCユーザー向けに設計、内部コンポーネントへのアクセスが容易 |
| メンテナンスと修理 | 簡単にアクセスできる取り外し可能なサイドパネル、メンテナンスを簡素化するダストフィルター |
| 安全性 | 頑丈な構造、フィルターによる防塵保護 |
| 一般情報 | メーカー保証2年、重量：7.5 kg |
よくある質問 - Carbide 400C CORSAIR
デバイスの取扱説明書をダウンロード 中央ユニット 無料でPDF形式で！マニュアルを見つける Carbide 400C - CORSAIR 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 Carbide 400C ブランド CORSAIR.
使用説明書 Carbide 400C CORSAIR
前部 ............................................................................xxmm 上部 ...................................................................................xmm 背部 .................................................................................................... mm ラジエーターの互換性: 前部 .................................................................................. mmmm 上部 .................................................................................................... mm 背部 .................................................................................................... mm Carbide Series Clear 400C 艶やかなスチール製エクステリアと全面サイドパネルウィンドウを持つ 400C は、その 姿において他の追随を許しません。またケースの内側までもこだわっています。取り外し 可能なツーピース電源ユニットと HDD カバーがケーブルとワイヤーを隠してインテリア をすっきりさせ、豊富に配置した結束ポイントとホールでケーブル配線も完璧。ただし見 た目ばかりではありません。400C のダイレクト・エアフロー・パス設計により CPU と GPU の冷却効果も優れています。400C は見た目も温度もクール。 Carbide Series Quiet 400Q マルチレイヤー完全防音パネルと効率化したインテリアを持つ Corsair Carbide Series 400Q は、優れた冷却機能を兼ね備えたコンパクトな静音型の ATX ケースです。ワイヤ ーとドライブは、取り外し可能ツーピース電源ユニットおよび HDD カバーの下に収納さ れます。ダイレクト・エアフロー・パス設計により、ファンは使用していないドライブケ ージに風を送り込む必要がなく、最も熱くなるコンポーネントにやさしく風を通して静音
465mm 425mm 215mm Carbide Series 400 をご購入いただき、ありがとうございます。CARBIDE SERIES

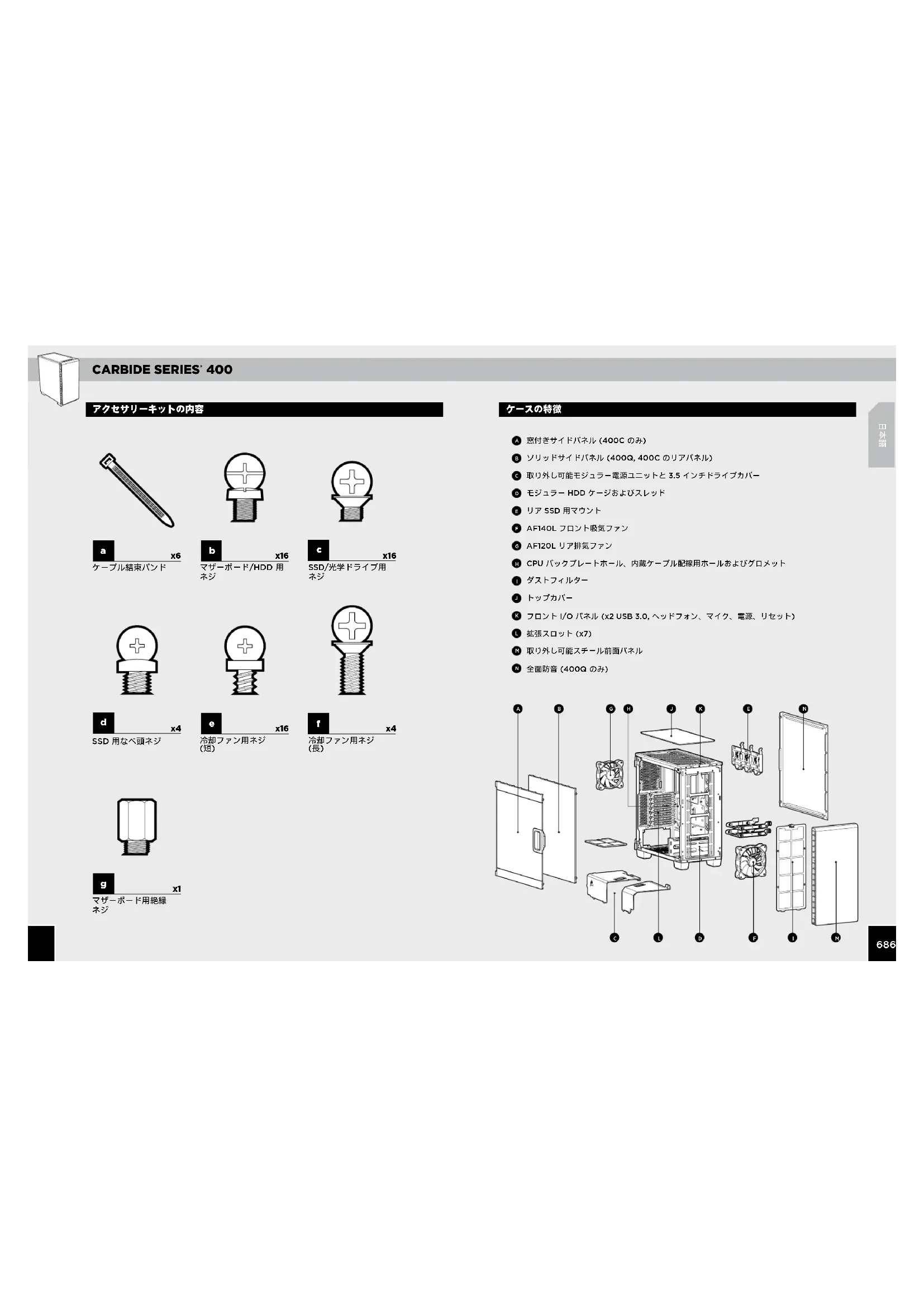

アクセサリーキットの内容 窓付きサイドパネル (400C のみ) ソリッドサイドパネル (400Q, 400C のリアパネル) 取り外し可能モジュラー電源ユニットと 3.5 インチドライブカバー モジュラー HDD ケージおよびスレッド リア SSD 用マウント AF140L フロント吸気ファン AF120L リア排気ファン CPU バックプレートホール、内蔵ケーブル配線用ホールおよびグロメット
フロント I/O パネル (x2 USB 3.0, ヘッドフォン、マイク、電源、リセット) 拡張スロット (x7) 取り外し可能スチール前面パネル 全面防音 (400Q のみ)
x16 SSD/光学ドライブ用 ネジCARBIDE SERIES
3. HDD の取り付け2. マザーボードの取り付け1. サイドパネルの取り外し (400Q)1. サイドパネルの取り外し (400C)ラッチを引いてアクリルサイドパネルを外し、次にヒンジからパネルを持ち上げます。マザーボードの I/O シールドをホールにはめ込みます。マザーボードをケースの絶縁ネジ穴に合わせます。付属のネジで固定します。蝶ネジを取り外し、サイドパネルをスライドして取り外します。 400Q STEP1
ステップ 1 – 3.5 インチドライブトレイにドライブを挿入します。ステップ 2 – 図に示すように、マザーボードの後ろから HDD ケージにドライブとレールアセンブリを挿入します。
ステップ 2ステップ 1 400C STEP1
7. 前面パネルの取り外し6. PCI-E/PCI カードの取り付け5. 電源ユニットの取り付け4. SSD の取り付けトレイに 2.5 インチドライブを挿入し、所定の位置にカチッと収まるようにします。1. 蝶ネジと対応するスロットカバーを取り外します。 2. 拡張カードを取り付けて、 蝶ネジで固定します。前面パネルを下から掴み、しっかりと持ちながらゆっくりとシャーシから引き離します。電源ユニットをケースの下段チャンバーに挿入し、後ろから 4 本のネジで固定します。 400C_400Q Step 4
8. フロント I/O コネクターの取り付け
1. I/O パネルの電源とリセットヘッダーで極性は重要ですか？
いいえ。LED のヘッダーでのみ重要です。
2. 破損したケースを受け取ったか、またはファンが動作しない場合、
誰に連絡すべきですか？ 弊社の Web サイト (corsair.force.com) にアクセスし、 破損した部品の交換について RMA を依頼してください。
ケースの詳細情報は、弊社の製品ページ (corsair.com) にアクセスしてください。
3x120mm, 2x140mm (1x140mm 含まれました) 2x140mm/120mm 120mm (含まれました)
フロントパネルのヘッダーの場所とピン配列は、 マザーボードのマニュアルを確認してください。CARBIDE SERIES
