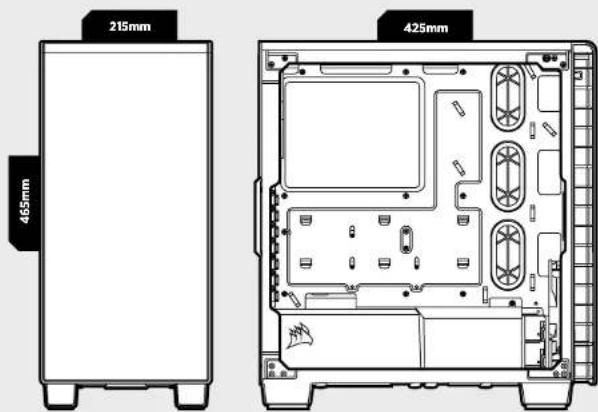

| Technische Merkmale | ATX-Gehäuse, Seitenpanel aus gehärtetem Glas, Abmessungen: 480 x 210 x 480 mm |
|---|---|
| Hardware-Kompatibilität | Kompatibel mit ATX-, Micro-ATX- und Mini-ITX-Motherboards |
| Kühlung | Unterstützt bis zu 6 Lüfter mit 120 mm, Möglichkeit zur Installation von Radiatoren für Flüssigkeitskühlung |
| Konnektivität | USB 3.0-, USB 2.0-Ports, HD-Audioanschluss |
| Verwendung | Entwickelt für Gamer und High-Performance-PC-Nutzer, einfacher Zugang zu internen Komponenten |
| Wartung und Reparatur | Abnehmbares Seitenpanel für einfachen Zugang, Staubfilter für vereinfachte Wartung |
| Sicherheit | Robuste Struktur, Staubschutz durch Filter |
| Allgemeine Informationen | 2 Jahre Herstellergarantie, Gewicht: 7,5 kg |
Häufig gestellte Fragen - Carbide 400C CORSAIR
Laden Sie die Anleitung für Ihr Zentraleinheit kostenlos im PDF-Format! Finden Sie Ihr Handbuch Carbide 400C - CORSAIR und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Carbide 400C von der Marke CORSAIR.
BEDIENUNGSANLEITUNG Carbide 400C CORSAIR

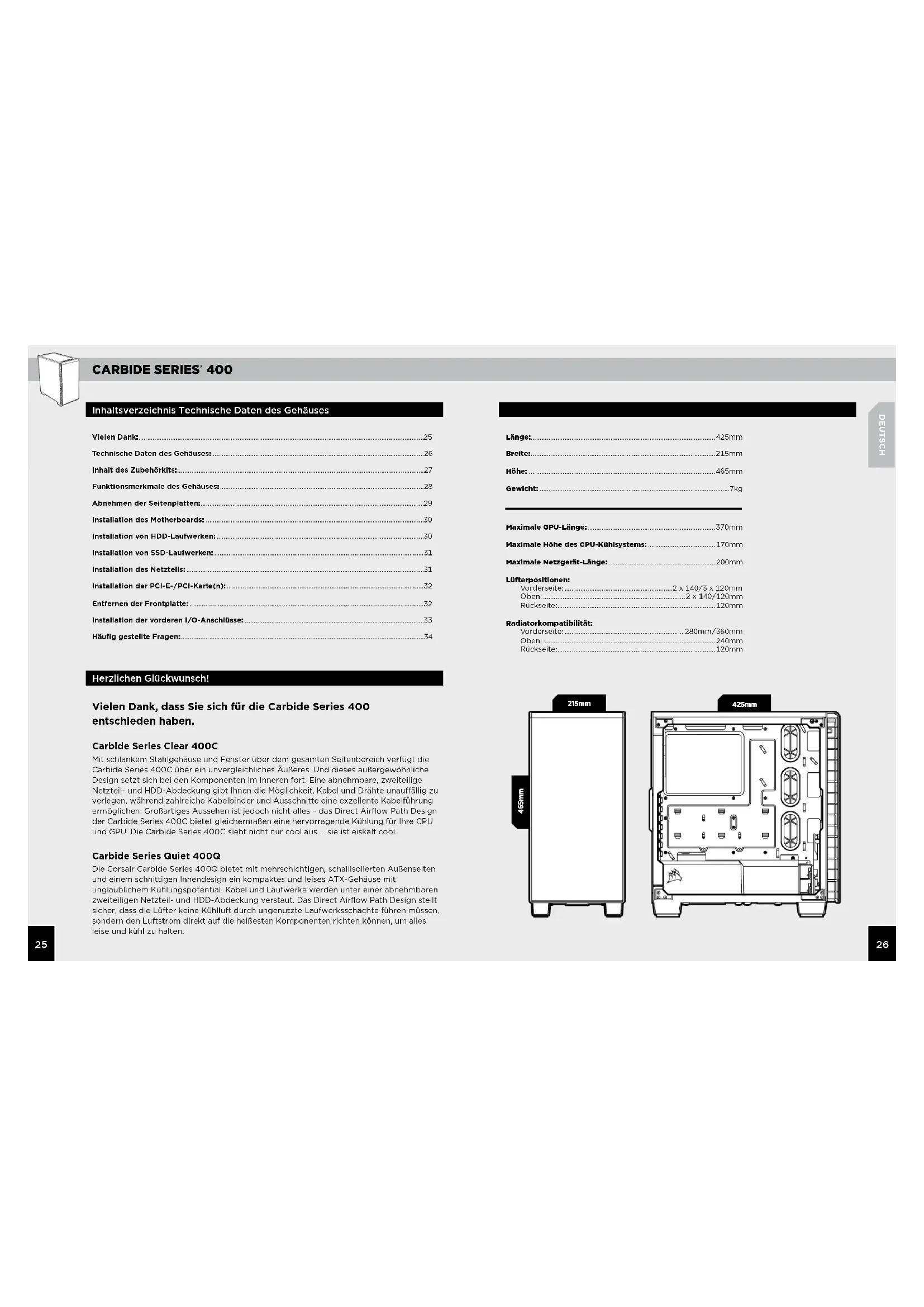

DEUTSCH Inhaltsverzeichnis Technische Daten des Gehäuses Herzlichen Glückwunsch! VielenDank................................................................................................................................................................. TechnischeDatendesGehäuses ....................................................................................................................... InhaltdesZubehörkits ........................................................................................................................................... FunktionsmerkmaledesGehäuses ................................................................................................................... AbnehmenderSeitenplatten .............................................................................................................................. InstallationdesMotherboards ........................................................................................................................... InstallationvonHDD-Laufwerken ..................................................................................................................... InstallationvonSSD-Laufwerken ...................................................................................................................... InstallationdesNetzteils ...................................................................................................................................... InstallationderPCI-E-PCI-Karte(n) ............................................................................................................... EntfernenderFrontplatte .................................................................................................................................... InstallationdervorderenIO-Anschlüsse ..................................................................................................... HäufiggestellteFragen ......................................................................................................................................... Länge........................................................................................................mm Breite ........................................................................................................ mm Höhe .........................................................................................................mm Gewicht ...........................................................................................................kg MaximaleGPU-Länge ........................................................................ mm MaximaleHöhedesCPU-Kühlsystems ......................................mm MaximaleNetzgerät-Länge ............................................................ mm Lüfterpositionen Vorderseite .............................................................xxmm Oben ................................................................................ xmm Rückseite.........................................................................................mm Radiatorkompatibilität Vorderseite ................................................................... mmmm Oben ................................................................................................. mm Rückseite.........................................................................................mm 465mm425mm215mm Carbide Series Clear 400C Mit schlankem Stahlgehäuse und Fenster über dem gesamten Seitenbereich verfügt die Carbide Series 400C über ein unvergleichliches Äußeres. Und dieses außergewöhnliche Design setzt sich bei den Komponenten im Inneren fort. Eine abnehmbare, zweiteilige Netzteil- und HDD-Abdeckung gibt Ihnen die Möglichkeit, Kabel und Drähte unauällig zu verlegen, während zahlreiche Kabelbinder und Ausschnitte eine exzellente Kabelführung ermöglichen. Großartiges Aussehen ist jedoch nicht alles – das Direct Airflow Path Design der Carbide Series 400C bietet gleichermaßen eine hervorragende Kühlung für Ihre CPU und GPU. Die Carbide Series 400C sieht nicht nur cool aus … sie ist eiskalt cool. Carbide Series Quiet 400Q Die Corsair Carbide Series 400Q bietet mit mehrschichtigen, schallisolierten Außenseiten und einem schnittigen Innendesign ein kompaktes und leises ATX-Gehäuse mit unglaublichem Kühlungspotential. Kabel und Laufwerke werden unter einer abnehmbaren zweiteiligen Netzteil- und HDD-Abdeckung verstaut. Das Direct Airflow Path Design stellt sicher, dass die Lüfter keine Kühlluft durch ungenutzte Laufwerksschächte führen müssen, sondern den Luftstrom direkt auf die heißesten Komponenten richten können, um alles leise und kühl zu halten. Vielen Dank, dass Sie sich für die Carbide Series 400 entschieden haben.CARBIDE SERIES

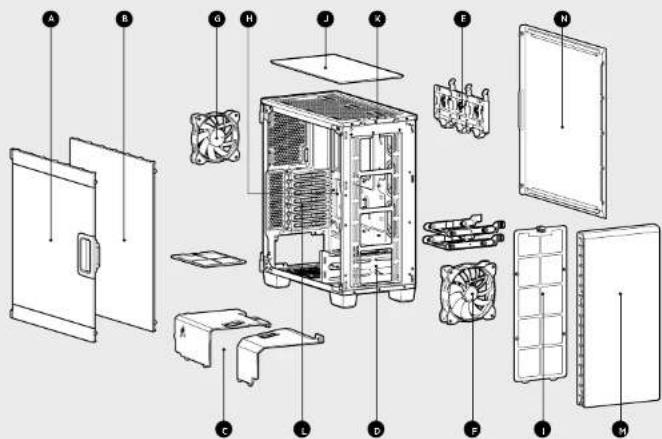

DEUTSCH Funktionsmerkmale des Gehäuses Inhalt des Zubehörkits Seitenabdeckung mit Fenster (nur 400C) Massive Seitenabdeckung (400Q und Rückseite des 400C) Modulare, abnehmbare Netzgerät- und 3,5”-Laufwerksabdeckungen Modularer HDD-Käfig & Schlitten Rückseitige SSD-Montagepunkte Vorderseitiger AF140L Ansauglüfter Rückseitiger AF120L Abluftventilator CPU-Önung in der Rückwand und integrierte Kabelführung mit Kabeldurchführungen Staubfilter Obere Abdeckung Vorderseite I/O-Abdeckung (2 USB 3.0-Anschlüsse, Kopfhörer, Mikrofon, Stromschalter und Reset) (x7) Erweiterungssteckplätze Abnehmbare Stahl-Frontblende Durchgehende Schalldämpfung (nur 400Q)
x16 Kurze Lüfterschrauben
SSD- Becherschrauben
Lange Lüfterschrauben
MBD/HDD-Schrauben x16

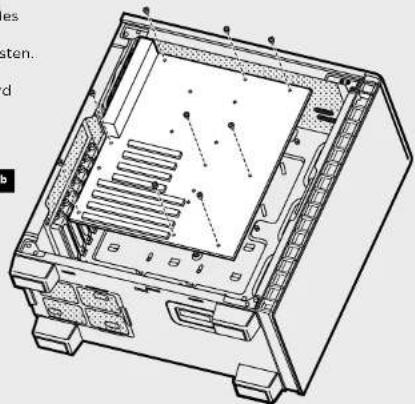

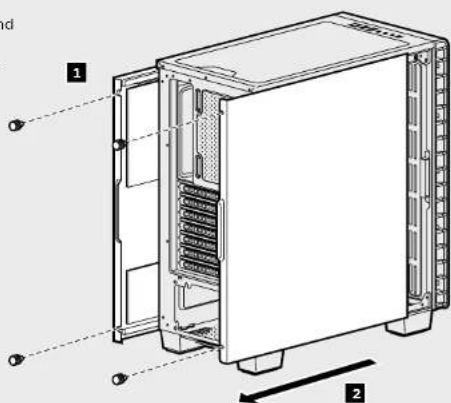

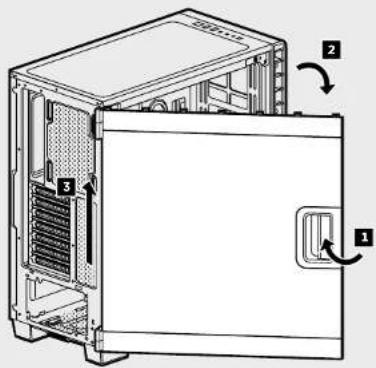

DEUTSCH3. Installation von HDD-Laufwerken2. Installation des Motherboards1. Abnehmen der Seitenplatten (400Q)1. Abnehmen der Seitenplatten (400C)Ziehen Sie an der Verriegelung, um die Acryl-Seitenabdeckung freizugeben, und heben Sie die Abdeckung aus dem Scharnier.Lassen Sie die I/O-Blende des Motherboards in die dafür vorgesehene Önung einrasten.Richten Sie das Motherboard mit den Abstandsbolzen im Gehäuse aus.Befestigen Sie es mit den mitgelieferten Schrauben.Entfernen Sie die Rändelschrauben und schieben Sie die Seitenplatte heraus. 400Q STEP1

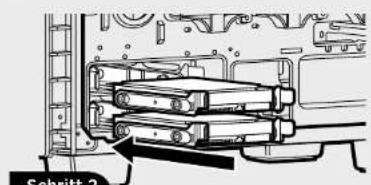

Schritt 1 – Schieben Sie das Laufwerk in den Einschub für 3,5-Zoll-Laufwerke.Schritt 2 – Schieben Sie das Laufwerk und die Schieneneinheit wie abgebildet hinter dem Motherboard in den HDD-Käfig.

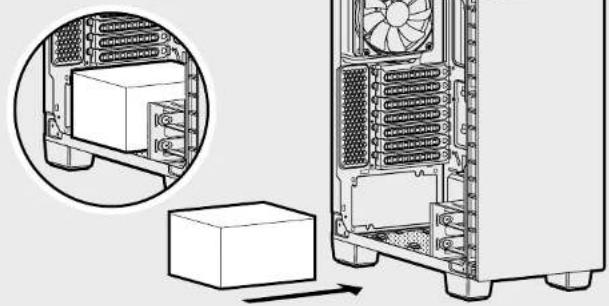

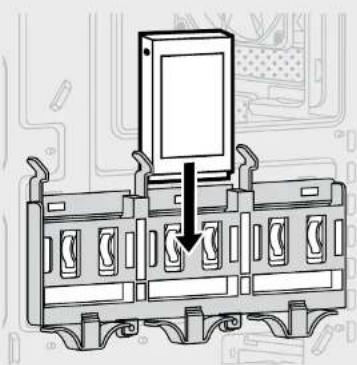

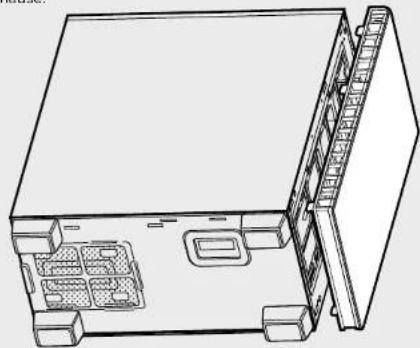

DEUTSCH7. Entfernen der Frontplatte6. Installation der PCI-E-/PCI-Karte(n)5. Installation des Netzteils4. Installation von SSD-LaufwerkenSchieben Sie das 2,5-Zoll-Laufwerk in den Einschub, bis es einrastet.1. Entfernen Sie die Rändelschrauben und dazugehörige Steckplatzabdeckungen. 2. Installieren Sie die Erweiterungskarte und befestigen Sie sie mit den Rändelschrauben.Greifen Sie die Frontplatte von unten, ziehen Sie sie dann vorsichtig mit Kraft vom Gehäuse.Installieren Sie das Netzteil in der unteren Kammer des Gehäuses und sichern Sie es von hinten mit vier Schrauben. 400C_400Q Step 4

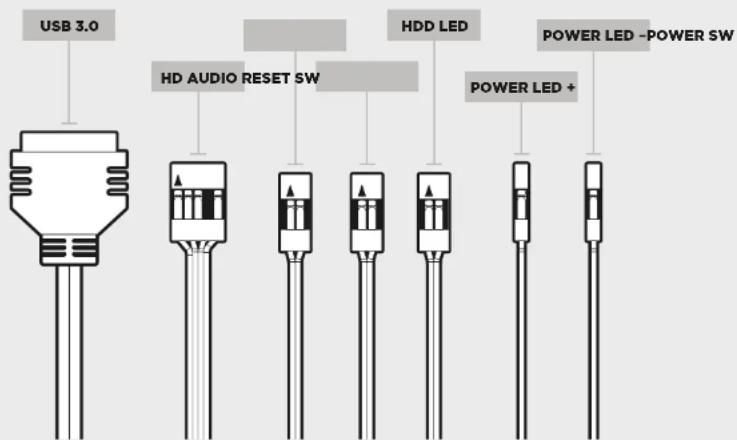

DEUTSCH Häufig gestellte Fragen8. Installation der vorderen I/O-Anschlüsse USB 3.0
1. Muss beim Strom-und Reset-Header der I/O-Abdeckung
die Polarität beachtet werden? Nein, nur bei den LED-Headern.
2. An wen kann ich mich wenden, wenn ich ein beschädigtes
Gehäuse erhalten habe oder einer der Lüfter nicht mehr funktioniert? Gehen Sie zu corsair.force.com und fordern Sie eine RMA an, damit wir die beschädigten Teile ersetzen können.
3. Wo kann ich einen Lüfter anbringen?
Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com Punkte für Lüfterhalterungen Vorderseite 3x120mm, 2x140mm (1x140mm inbegrien)Oberseite 2x140mm/120mmRückseite 120mm (inbegrien)Unterseite xSeite xMitte x Die Position der Frontplatten-Header und die Pinbelegung finden Sie in der Anleitung Ihres Motherboards.CARBIDE SERIES
