| Características Técnicas | Caja ATX, panel lateral de vidrio templado, dimensiones: 480 x 210 x 480 mm |
|---|---|
| Compatibilidad de Hardware | Compatible con placas base ATX, Micro-ATX, Mini-ITX |
| Refrigeración | Soporta hasta 6 ventiladores de 120 mm, posibilidad de instalar radiadores para refrigeración líquida |
| Conectividad | Puertos USB 3.0, USB 2.0, conector de audio HD |
| Uso | Diseñado para gamers y usuarios de PC de alto rendimiento, fácil acceso a los componentes internos |
| Mantenimiento y Reparación | Panel lateral extraíble para fácil acceso, filtros de polvo para mantenimiento simplificado |
| Seguridad | Estructura robusta, protección contra el polvo gracias a los filtros |
| Información General | Garantía del fabricante de 2 años, peso: 7,5 kg |
Preguntas frecuentes - Carbide 400C CORSAIR
Descarga las instrucciones para tu Unite Centrale en formato PDF gratis! Encuentra tus instrucciones Carbide 400C - CORSAIR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Carbide 400C de la marca CORSAIR.
MANUAL DE USUARIO Carbide 400C CORSAIR

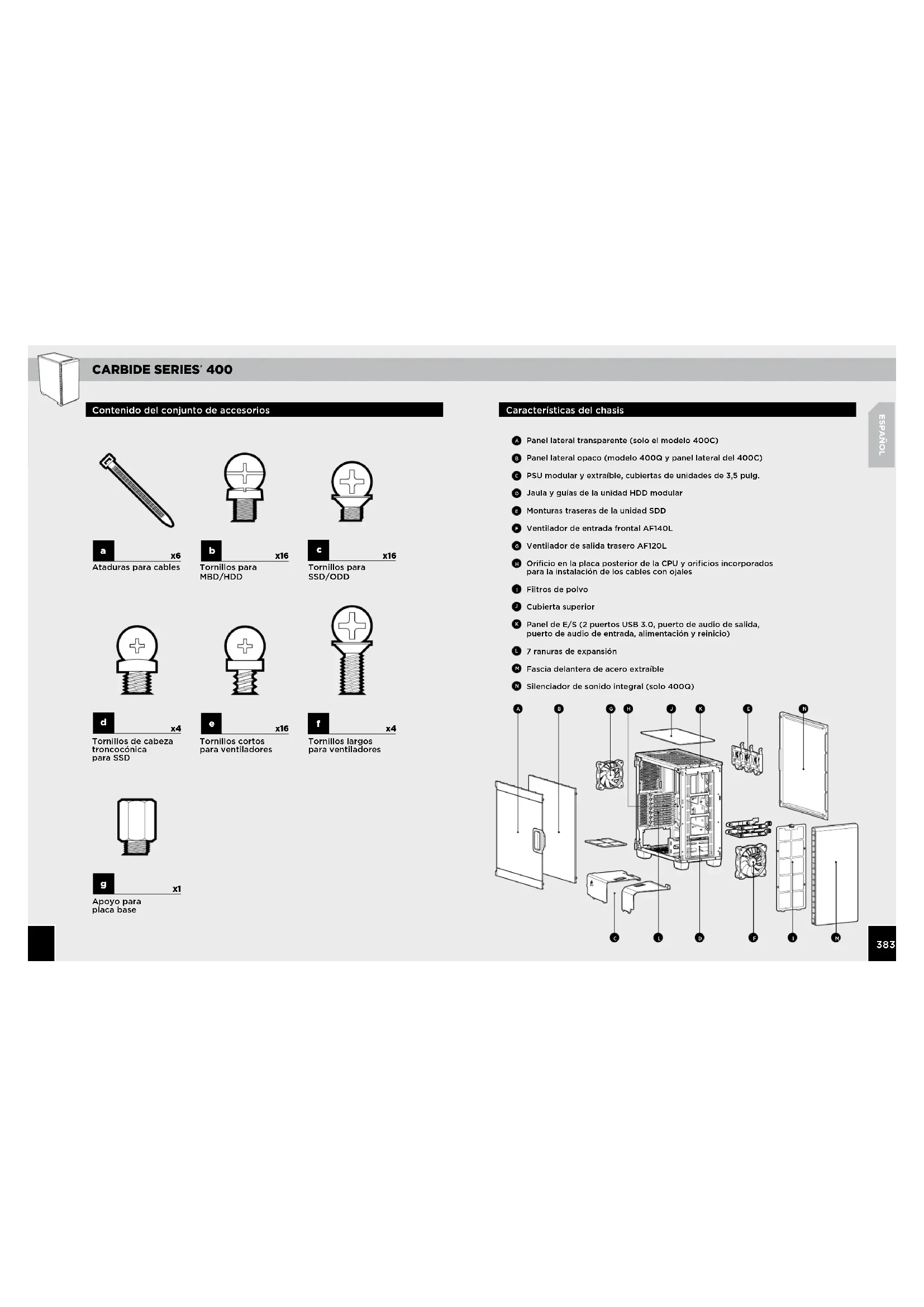

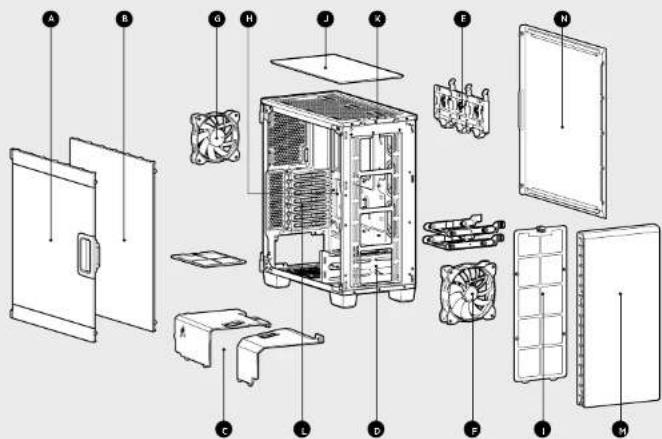

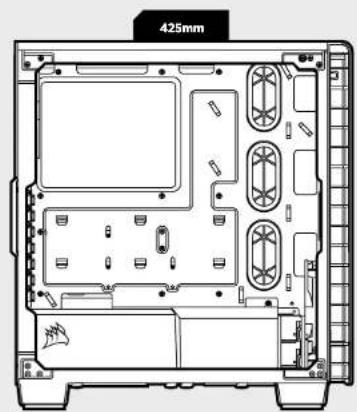

ESPAÑOL Características del chasis Contenido del conjunto de accesorios Panel lateral transparente (solo el modelo 400C) Panel lateral opaco (modelo 400Q y panel lateral del 400C) PSU modular y extraíble, cubiertas de unidades de 3,5 pulg. Jaula y guías de la unidad HDD modular Monturas traseras de la unidad SDD Ventilador de entrada frontal AF140L Ventilador de salida trasero AF120L Orificio en la placa posterior de la CPU y orificios incorporados para la instalación de los cables con ojales Filtros de polvo Cubierta superior Panel de E/S (2 puertos USB 3.0, puerto de audio de salida, puerto de audio de entrada, alimentación y reinicio) 7 ranuras de expansión Fascia delantera de acero extraíble Silenciador de sonido integral (solo 400Q)
Tornillos de cabeza troncocónica para SSD
Tornillos largos para ventiladores
Tornillos para MBD/HDD x16

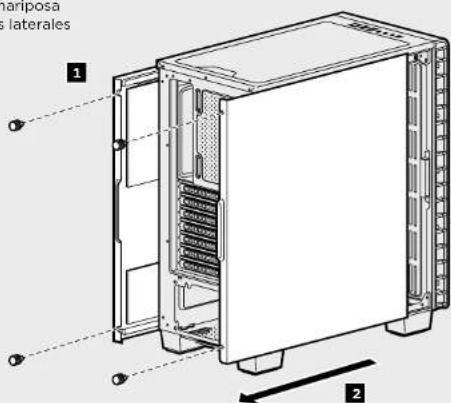

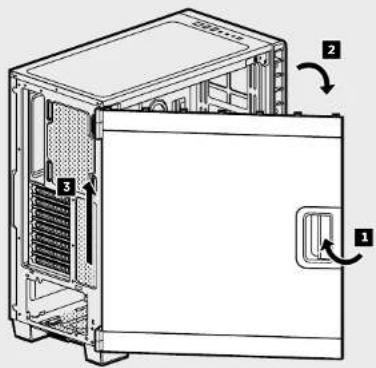

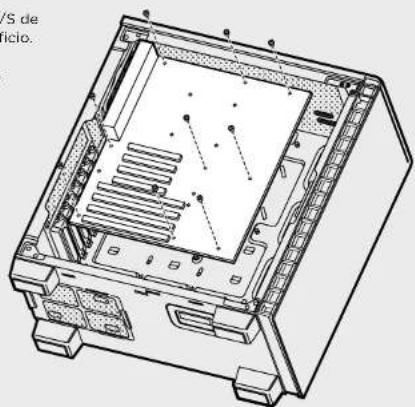

ESPAÑOL3. Cómo instalar unidades HDD (disco duro)2. Cómo instalar la placa base1. Cómo remover los paneles laterales (400Q)1. Cómo remover los paneles laterales (400C)Retire el pestillo para liberar el panel lateral de acrílico; luego, levante el panel de la bisagra.Coloque la protección de E/S de la placa base dentro del orificio.Alinee la placa base con los soportes en el chasis.Asegúrela con los tornillos que se incluyen.Retire los tornillos mariposa y deslice los paneles laterales hacia afuera. 400Q STEP1

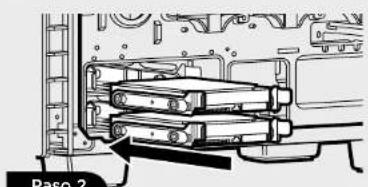

Paso 1 – Coloque la unidad en la bandeja para unidades de 3,5 pulg.Paso 2 – Deslice el conjunto de la unidad y el riel en la jaula de HDD, desde la parte trasera de la placa base, como se muestra.

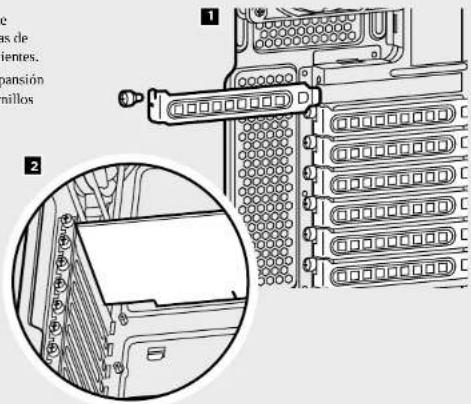

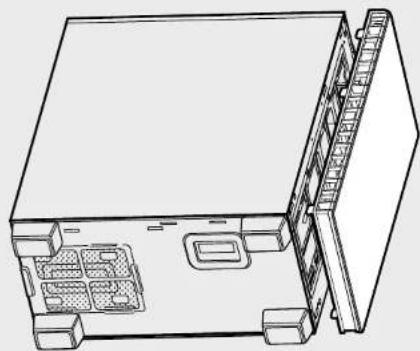

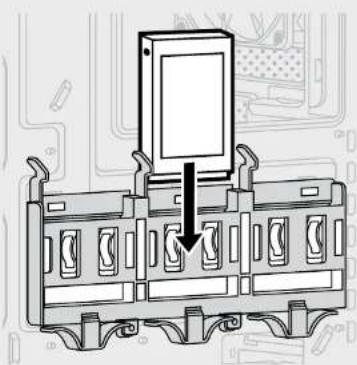

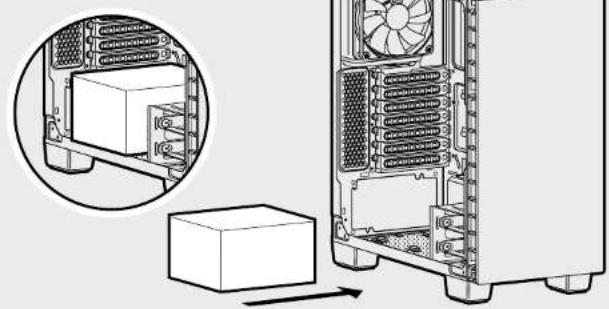

4241ESPAÑOL7. Cómo remover la fascia delantera6. Cómo instalar la(s) tarjeta(s) de PCI-E/PCI5. Cómo instalar la fuente de alimentación4. Cómo instalar unidades SSD (estado sólido)Deslice la unidad de 2,5 pulg. en la bandeja hasta que quede sujeta en el lugar.1. Extraiga los tornillos de mariposa y las cubiertas de las ranuras correspondientes. 2. Instale la tarjeta de expansión y asegúrela con los tornillos de mariposa.Sostenga el panel delantero desde abajo y, luego, extráigalo del chasis.Instale la PSU en la cámara inferior del chasis y asegúrela con cuatro tornillos en la parte trasera. 400C_400Q Step 4

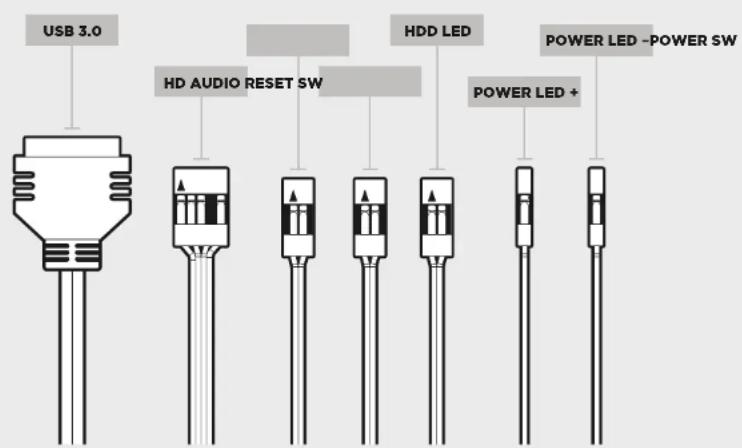

ESPAÑOL Preguntas frecuentes8. Cómo instalar los conectores frontales de I/O (E/S) USB 3.0
1. ¿Es importante la polaridad al instalar el cabezal
de reinicio y de encendido del panel I/O? No, sólo los cabezales LED.
2. ¿Con quién me debo poner en contacto si recibo
mi chasis dañado o uno de los ventiladores ya no funciona? Por favor, diríjase a corsair.force.com y pida un RMA para que podamos reemplazar las piezas dañadas.
3. ¿Dónde puedo montar un ventilador?
Para obtener más información sobre este chasis, visite la página del producto en corsair.com Puntos de montaje para ventiladores Parte delantera 3x120mm, 2x140mm (1x140mm incluido)Parte superior 2x140mm/120mmParte trasera 120mm (incluido)Parte inferior xParte lateral xParte del medio x Consulte el manual de la placa base para localizar la ubicación de los cabezales del panel delantero y de los pernos de salida.CARBIDE SERIES
