MODE D'EMPLOI Carbide 400C CORSAIR

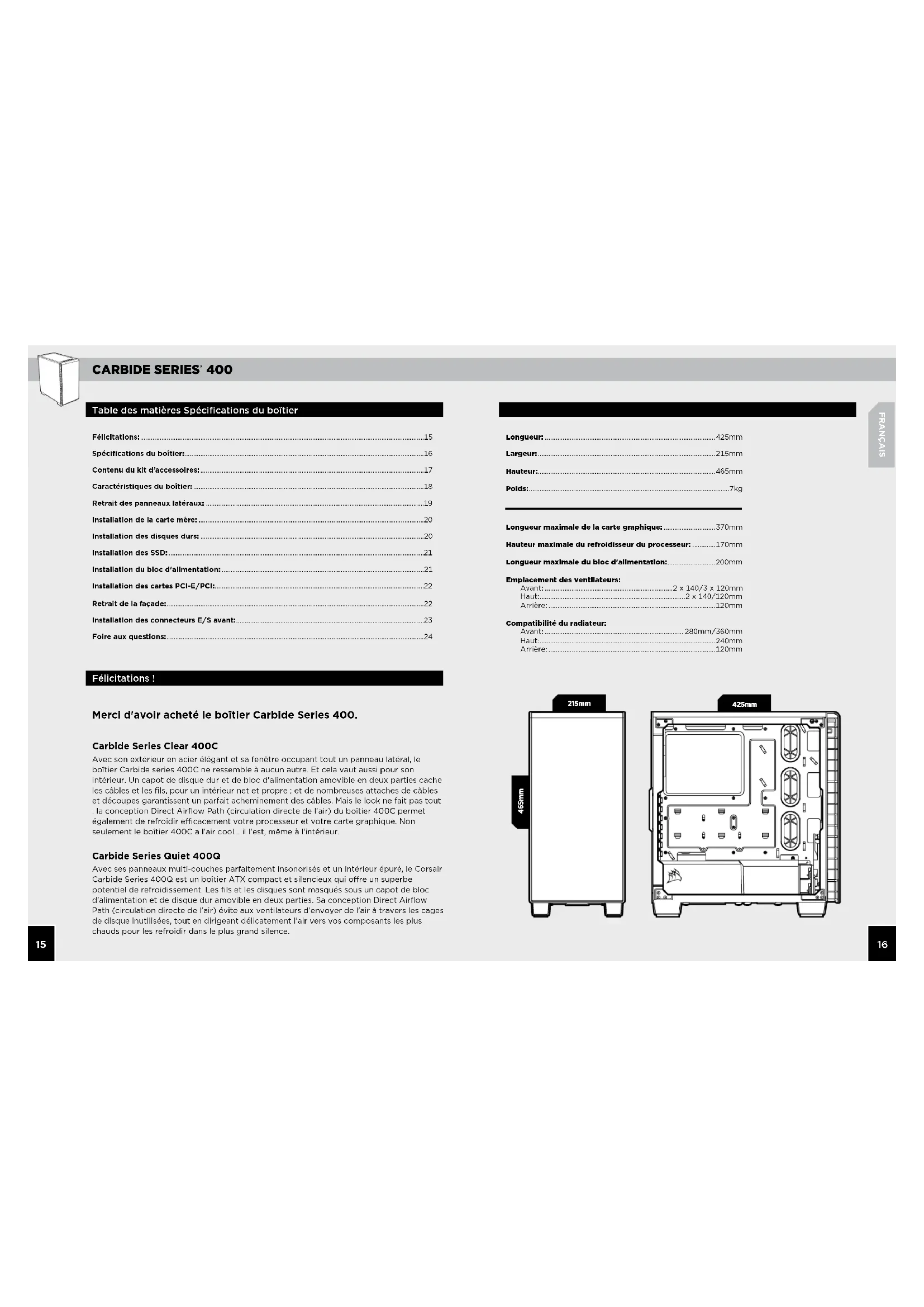

FRANÇAIS Table des matières Spécifications du boîtier Félicitations ! Félicitations ................................................................................................................................................................ Spécificationsduboîtier ....................................................................................................................................... Contenudukitd’accessoires .............................................................................................................................. Caractéristiquesduboîtier .................................................................................................................................. Retraitdespanneauxlatéraux ........................................................................................................................... Installationdelacartemère ............................................................................................................................... Installationdesdisquesdurs .............................................................................................................................. InstallationdesSSD ................................................................................................................................................ Installationdublocdalimentation .................................................................................................................. InstallationdescartesPCI-EPCI ...................................................................................................................... Retraitdelafaçade ................................................................................................................................................. InstallationdesconnecteursESavant .......................................................................................................... Foireauxquestions ................................................................................................................................................. Merci d'avoir acheté le boîtier Carbide Series 400. Longueur ................................................................................................mm Largeur ....................................................................................................mm Hauteur ....................................................................................................mm Poids .................................................................................................................kg Longueurmaximaledelacartegraphique .............................mm Hauteurmaximaledurefroidisseurduprocesseur .............mm Longueurmaximaledublocdalimentation ...........................mm Emplacementdesventilateurs Avant ........................................................................xxmm Haut..................................................................................xmm Arrière ..............................................................................................mm Compatibilitéduradiateur Avant .............................................................................. mmmm Haut...................................................................................................mm Arrière ..............................................................................................mm Carbide Series Clear 400C Avec son extérieur en acier élégant et sa fenêtre occupant tout un panneau latéral, le boîtier Carbide series 400C ne ressemble à aucun autre. Et cela vaut aussi pour son intérieur. Un capot de disque dur et de bloc d'alimentation amovible en deux parties cache les câbles et les fils, pour un intérieur net et propre ; et de nombreuses attaches de câbles et découpes garantissent un parfait acheminement des câbles. Mais le look ne fait pas tout : la conception Direct Airflow Path (circulation directe de l'air) du boîtier 400C permet également de refroidir ecacement votre processeur et votre carte graphique. Non seulement le boîtier 400C a l'air cool… il l'est, même à l'intérieur. Carbide Series Quiet 400Q Avec ses panneaux multi-couches parfaitement insonorisés et un intérieur épuré, le Corsair Carbide Series 400Q est un boîtier ATX compact et silencieux qui ore un superbe potentiel de refroidissement. Les fils et les disques sont masqués sous un capot de bloc d'alimentation et de disque dur amovible en deux parties. Sa conception Direct Airflow Path (circulation directe de l'air) évite aux ventilateurs d'envoyer de l'air à travers les cages de disque inutilisées, tout en dirigeant délicatement l'air vers vos composants les plus chauds pour les refroidir dans le plus grand silence. 465mm425mm215mmCARBIDE SERIES

FRANÇAIS Caractéristiques du boîtier Contenu du kit d’accessoires Panneau latéral à fenêtre (400C uniquement) Panneau latéral plein (400Q et panneau arrière de 400C) Capots de bloc d'alimentation et de disque de 3,5” modulaires amovibles Cage et traîneaux de disque dur modulaires Fixations de SDD arrière Ventilateur aspirant avant AF140L Ventilateur d'évacuation arrière AF120L Panneau découpé de processeur arrière et panneaux découpés d'acheminement des câbles intégrés avec œillets Filtres anti-poussière Capot supérieur Panneau d'E/S avant (x2 USB 3.0, casque, micro, alimentation et réinitialisation) (x7) Logements d'extension Façade en acier amovible Insonorisation complète (400Q uniquement)

Entretoise de carte mère

x16 Vis de ventilateur courtes

Vis à tête cylindrique pour disque SSD

Vis de ventilateur longues

Vis de carte mère/ disque dur x16

x16 Vis de SSD/lecteur optiqueCARBIDE SERIES

FRANÇAIS3. Installation des disques durs2. Installation de la carte mère1. Retrait des panneaux latéraux (400Q)1. Retrait des panneaux latéraux (400C)Tirez le loquet pour libérer le panneau latéral en acrylique, puis levez le panneau hors de la charnière.Enclenchez la plaque de protection E/S de la carte mère dans la découpe d'accueil.Alignez la carte mère sur les entretoises du boîtier.Fixez à l'aide des vis incluses.Retirez les vis de serrage et faites glisser le panneau latéral vers l'extérieur. 400Q STEP1

Étape 1 – Positionnez le disque sur le plateau pour disque de 3,5".Étape 2 – Faites glisser le disque et le rail dans la cage de disque dur depuis l'arrière de la carte mère, comme indiqué.

Étape 2 Étape 1 400C STEP1

FRANÇAIS7. Retrait de la façade6. Installation des cartes PCI-E/PCI5. Installation du bloc d'alimentation4. Installation des SSDFaites glisser le disque de 2,5" dans le plateau jusqu'à ce qu'il s'enclenche en position.1. Retirez les vis de serrage et les capots de logement correspondants. 2. Installez la carte d'extension et fixez-la à l'aide de vis.Tenez le panneau avant par-dessous, puis retirez-le doucement, mais fermement, du châssis.Installez le bloc d'alimentation dans la chambre inférieure du boîtier et fixez à partir de l'arrière à l'aide de quatre vis. 400C_400Q Step 4

FRANÇAIS Foire aux questions8. Installation des connecteurs E/S avant Consultez le manuel de la carte mère pour plus d’informations sur l’emplacement des connecteurs et des broches de sortie du panneau avant. USB 3.0

1. La polarité est-elle importante pour l'alimentation

du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement pour les connecteurs à DEL.

2. À qui dois-je m’adresser si mon boîtier est endommagé

à l’arrivée ou lorsqu’un ventilateur ne fonctionne plus? Veuillez vous rendre sur le site corsair.force.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.

3. Où puis-je monter un ventilateur?

Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair.com, à la page des produits Montage pour ventilateur Emplacements Avant 3x120mm, 2x140mm (1x140mm inclus)Haut 2x140mm/120mmArrière 120mm (inclus)Bas xCôté xMilieu xCARBIDE SERIES
