Carbide 400C - Центральный Блок CORSAIR - Бесплатное руководство пользователя

Тип продукта	Корпус средний башня ATX
Бренд	Corsair
Модель	Carbide Series 400C
Размеры (Д × Ш × В)	425 × 215 × 465 мм
Вес	7 кг
Материал	Сталь, боковая панель из акрила
Поддерживаемые форм-факторы материнской платы	ATX, Micro-ATX, Mini-ITX
Места для вентиляторов	Передняя: 3×120 мм или 2×140 мм (1×140 мм в комплекте); Верхняя: 2×120/140 мм; Задняя: 1×120 мм (в комплекте)
Совместимость с радиаторами	Передняя: 280/360 мм; Верхняя: 240 мм
Максимальная длина видеокарты	370 мм
Максимальная высота кулера CPU	170 мм
Максимальная длина блока питания	200 мм
Разъемы на передней панели	2×USB 3.0, разъем для наушников, разъем для микрофона, кнопки питания и сброса
Места для хранения	2×3,5" (с модульными направляющими), 2×2,5" (на пластине)
Пылевые фильтры	Да, спереди и под блоком питания
Боковая панель	Акриловое окно (400C)
Крышка блока питания/HDD	Модульная, съемная, из двух частей
Обслуживание и очистка	Регулярно очищайте фильтры и внутреннюю часть мягкой тканью. Используйте сжатый воздух для труднодоступных мест.
Безопасность	Загнутые края для предотвращения порезов. Вентиляторы защищены решетками.
Запчасти и ремонтопригодность	Стандартные детали (вентиляторы, фильтры, винты). RMA через сайт Corsair.
Общая информация	Конструкция Direct Airflow Path для эффективного охлаждения. В комплекте вентиляторы AF140L (спереди) и AF120L (сзади).

Часто задаваемые вопросы - Carbide 400C CORSAIR

Важна ли полярность для разъемов питания и сброса на передней панели?

Нет, полярность важна только для разъемов светодиодов. Для кнопок питания и сброса подключайте без учета направления.

Что делать, если корпус поврежден или один из вентиляторов перестал работать?

Перейдите на corsairforce.com и запросите разрешение на возврат (RMA) для замены неисправных деталей.

Где можно установить дополнительные вентиляторы в Carbide 400C?

Вы можете установить до 3 вентиляторов 120 мм или 2 вентилятора 140 мм спереди, 2 вентилятора 120/140 мм сверху и 1 вентилятор 120 мм сзади (уже в комплекте).

Какая максимальная длина видеокарты поддерживается?

Корпус вмещает видеокарты длиной до 370 мм.

Какая максимальная высота процессорного кулера?

Максимальная высота кулера CPU составляет 170 мм.

Как установить SSD в Carbide 400C?

Вставьте 2,5-дюймовый SSD в соответствующую пластину до щелчка. Винты не требуются.

Можно ли снять боковую панель версии 400C без инструментов?

Да, потяните за защелку, чтобы освободить акриловую панель, затем поднимите ее с шарнира.

Какой блок питания можно установить?

Стандартный блок питания ATX длиной до 200 мм. Он устанавливается в нижний отсек за крышкой.

Корпус поставляется с вентиляторами?

Да, в комплекте один вентилятор AF140L спереди и один AF120L сзади.

Как чистить пылевые фильтры?

Снимите фильтры (спереди и под блоком питания) и промойте их теплой водой или пропылесосьте. Дайте полностью высохнуть перед установкой обратно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carbide 400C CORSAIR

Table des matières spécifications du boîtier

Félicitations: 15 Spécifications du boitier: 16 Contenu du kit d'accessoires: 17 Caractéristiques du boitier 18 Retrait des panneaux latéraux: 19 Installation de la carte mère: 20 Installation des disques durs: 20 Installation des SSD: 21 Installation du bloc d'alimentation: 21 Installation des cartes PCI-E/PCI: 22 Retrait de la façade 22 Installation des connecteurs E/S avant: 23 Foire aux questions: 24

Avec son extérieur en acier élégant et sa fenêtière occupant tout un panneau latéral, le boîtier Carbide series 400C ne ressemble à aucune autre. Et cela vaut aussi pour son intérieur. Un capot de disque dur et de bloc d'alimentation amovible en deux parties cache les câbles et les fils, pour un intérieur net et propre ; et de nombreuses attaches des câbles et découpages garantissent un parfait acheminement des câbles. Mais le look ne fait pas tout : la conception Direct Airflow Path (circulation directe de l'air) du boîtier 400C permet également de refroidir efficacement ce processeur et votre carte graphique. Non seulement le boîtier 400C a-il l'air, même à l'intérieur.

Avec ses panneaux multi-couches parfaitement insonorisés et un intérieur épuré, le Corsair Carbide Series 400Q est un boitier ATX compact et silencieux qui offre un superbe potentiel de refroidissement. Les fils et les disques sont masqués sous un capot de bloc d'alimentation et de disque dur amovible en deux parties. Sa conception Direct Airflow Path (circulation directe de l'air) évite aux ventilateurs d'envoyer de l'air à travers les cages de disque inutilisées, tout en dirigeant délicatement l'air vers vos composants les plus chauds pour les refroidir dans le plus grand silence.

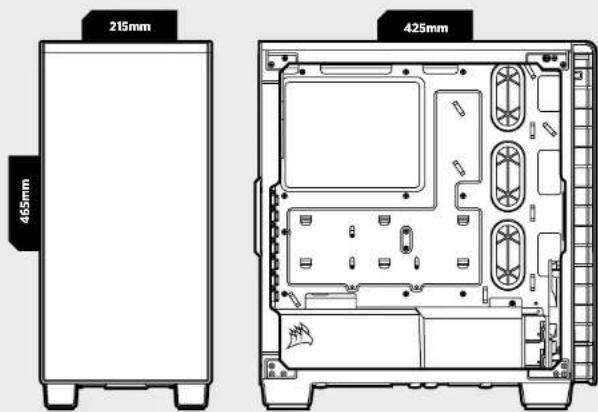

Longueur : 425mm Largeur : 215mm Hauteur : 465mm Poids : 7kg

Longueur maximale de la carte graphique: 370mm Hauteur maximale du refroidisseur du processeur: 170mm Longueur maximale du bloc d'alimentation: 200mm

Emplacement des ventilateurs:

Avant 2x140/3x120mm 120mm

Compatible du radiateur:

Avant: 280mm/360mm Hauteur: 240mm

Contenu du kit d'accessoires

Entretien de carte mère

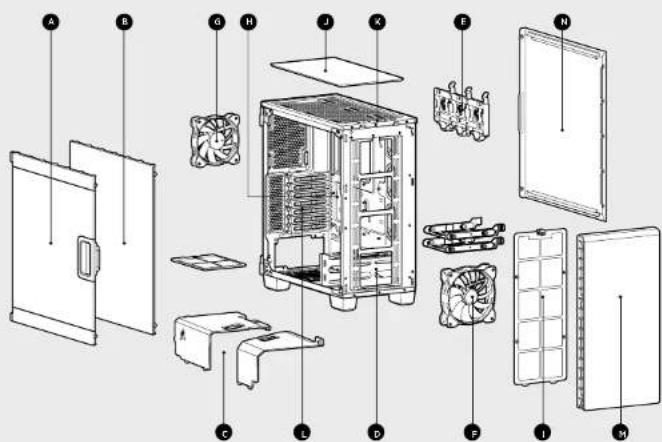

Caractéristiques du boîtier

Panneau latéral a fenêtre (40OC uniquely) 6 Panneau latéral plein (400Q et panneau arrière de 400C) Capots de bloc d'alimentation et de disque de 3,5" modulaires amovibles Cage et rails de disque dur modulaires Fixations de SDD arrêté Ventilateur aspirant avant AF140L • Ventilateur d'évacuation arrêté AF120L 1 Panneau découvert de processeur arrière et panneau découvert d'acheminement des câbles intégrés avec oreillets Filtres anti-poussière Capot supérieur Panneau d'E/S avant (x2 USB 3.0, casque, micro, alimentation et réinitialisation) (x7) Logements d'extension • façade en acier amovible Insonorisation complète (400Q unquipment)

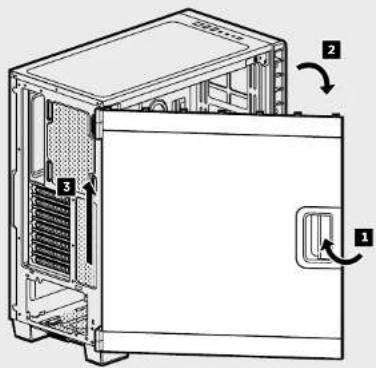

1. Retrait des panneaux latéraux (400C)

Tirez le loquet pour libérer le panneau latéral en acrylique, puis levez le panneau hors de la charnière.

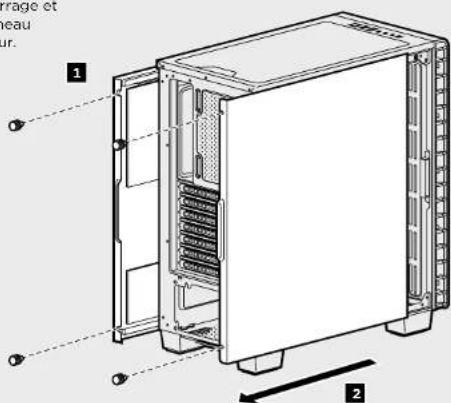

1. Retrait des panneaux latéraux (400Q)

Retirez les vis de serrage et faites glisser le panneau lateral vers l'extérieur.

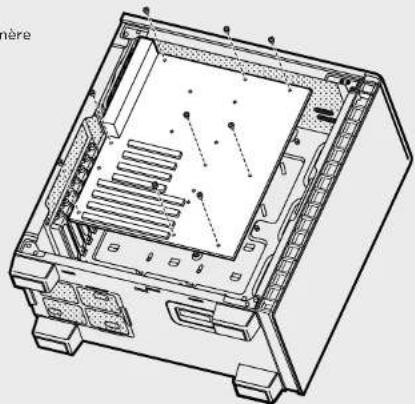

2. Installation de la carte mère

Encaisse la plaque de protection E/S de la carte mère dans la découpe d'accueil.

Alignez la carte mère sur les entretoises du boîtier.

Fixez à l'aide des vis inclusés.

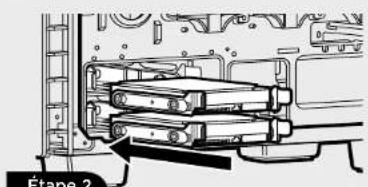

3. Installation des disques durs

Étape 1- Positionnez le disque sur le plateau pour disque de 3,5°

Étape 2 - Faiblement glisser le disque et le rail dans la cage de disque dur depuis l'arête de la carte mère, comme indiqué.

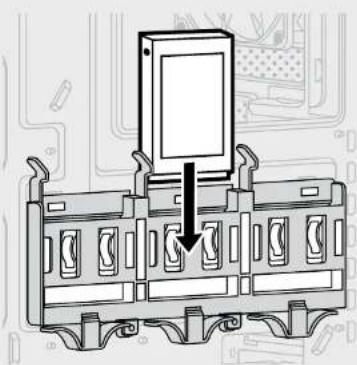

4. Installation des SSD

Faibles glisser le disque de 2,5" dans le plateau jusqu'à ce qu'il s'encaisse en position.

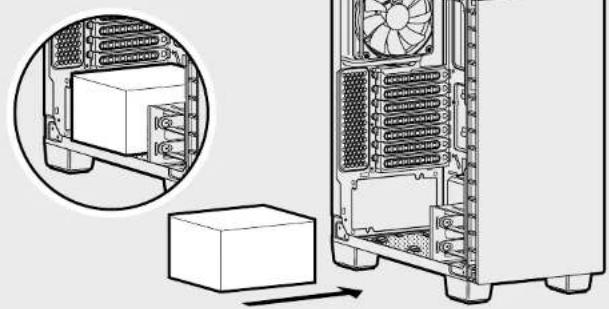

5. Installation du bloc d'alimentation

Installez le bloc d'alimentation dans la chambre inférieure du boiler et fixez à partir de l'arête à l'aide de quatre vis.

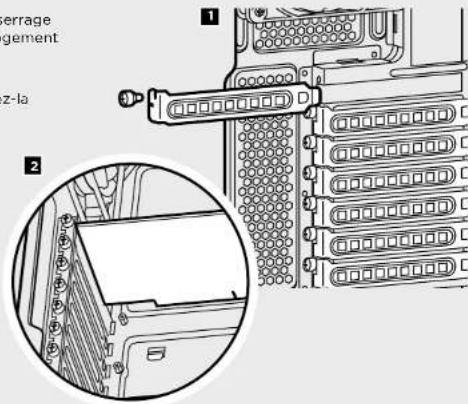

6. Installation des cartes pci-e/pci

1. Retirez les vis de serrage et les capots de logement correspondants.
2. Installez la carte d'extension et fixez-la à l'aide de vis.

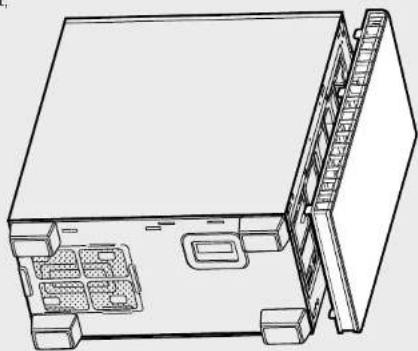

7. Retrait de la façon

Tenez le panneau avant par-dessous, puis retirez-le doucement, mais fermement, du châssis.

Carbide SERIES 400

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des connecteurs et des broches de sortie du panneau avant.

Foire aux questions 8. installation des connecteurs e/s avant

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement pour les connecteurs à DEL.
2. À qui dois-je m'adresser si mon boîtier est endommagé à l'arrêtée ou lorsqu'un ventilateur ne fonctionne plus? Veuillez vous rendre sur le site corsairforce.com et demandez une RMA (Autorisation de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.
3. Où puis-je monter un ventilateur?

Montage pour ventilateur Emplacements
Avant 3x120mm, 2x140mm (bx140mm inclus)
Haut 2x140mm/120mm
Antérie 120mm (inclus)
Bas x
Côte x
Milleux

Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair. com, à la page des produits

Carbide SERIES 400

Décile la catégorie de 2,5 pug en la bandeja jusqu'à qu'elle s'adapte en el lugar.
