Tipo de produto	Gabinete de jogo mid-tower
Marca	Corsair
Modelo	Carbide SPEC-ALPHA
Dimensões (L x P x A)	518 x 220 x 474 mm
Peso	6,2 kg
Material	Aço
Formatos de placa-mãe suportados	ATX, Micro-ATX, Mini-ITX
Compartimentos de armazenamento	2 x 2,5" ou 3,5" (sem ferramentas) + 1 x 2,5" adicional
Ventiladores incluídos	3 x 120 mm LED (2 frontais, 1 traseiro)
Compartimentos para ventiladores adicionais	2 x 120 mm (superior)
Comprimento máximo da placa de vídeo	380 mm
Altura máxima do cooler da CPU	156 mm
Comprimento máximo da fonte de alimentação	190 mm
Conectores frontais	2 x USB 3.0, conector fone/microfone, botões Power e Reset
Janela lateral	Sim, painel de vidro
Controlador de ventilador	Integrado, 3 velocidades
Filtro de poeira	Inferior (fonte de alimentação) removível
Acessórios incluídos	Parafusos, braçadeiras de cabos, espaçadores
Manutenção	Limpeza do filtro de poeira, remoção dos painéis para acesso
Segurança	Construção robusta, painéis fixados com parafusos
Capacidade de reparo	Fácil acesso através de painéis laterais e frontal removível

Perguntas frequentes - Carbide SPECAlpha CORSAIR

Como remover o painel frontal do gabinete?

Pressione as abas de retenção localizadas dentro do gabinete e puxe suavemente o painel frontal para frente.

Quais tipos de placa-mãe são compatíveis?

O gabinete suporta os formatos ATX, Micro-ATX e Mini-ITX. Use os espaçadores fornecidos para fixar a placa-mãe.

Como instalar um disco rígido ou SSD?

Puxe o braço de retenção, deslize o disco (2,5" ou 3,5") até ouvir um clique. Para um SSD adicional, fixe-o com parafusos no painel central.

O que fazer se um ventilador não funcionar?

Verifique a conexão ao controlador do ventilador e a alimentação SATA. Se o problema persistir, entre em contato com o suporte Corsair pelo corsair.force.com para uma RMA.

A polaridade é importante para os conectores do painel frontal?

Não, exceto para os LEDs. Os conectores Power SW e Reset SW não têm polaridade; conecte-os livremente.

Qual é o comprimento máximo da placa de vídeo?

O comprimento máximo permitido é de 380 mm.

Como ajustar a velocidade dos ventiladores?

Use o botão de seleção de velocidade localizado no gabinete para alternar entre as 3 velocidades disponíveis.

Onde montar um ventilador adicional na parte superior?

Remova o painel superior desapertando os parafusos traseiros e instale até dois ventiladores de 120 mm.

Como limpar o filtro de poeira?

O filtro de poeira na parte inferior do gabinete é removível. Retire-o e lave-o com água morna, depois deixe secar antes de recolocá-lo.

Posso instalar uma fonte de alimentação não modular?

Sim, mas o comprimento máximo da fonte de alimentação é de 190 mm. Reserve espaço suficiente para os cabos.

MANUAL DE UTILIZADOR Carbide SPECAlpha CORSAIR

a x6 Ataduras para cables

Índice Especificações do gabinete

Parabéns: 55

Especificações do gabinete: 56

Conteúdo do kit de acessórios: 57

Recursos do gabinete: 58

Remover os painéis laterais: 59

Instalar a placa-mãe: 59

Instalar placa(s) PCI-E/PCI: 60

Instalar a fonte de alimentação: 60

Remover o palnel dianteiro: 61

Remover o palnel superior: 61

Instalar HDDs e SSDs: 62

Instalar SSDs adicionals: 62

Conectar o controlador da ventolinha: 63

Instalar os conectores de E/S dianteiros: 53

Perguntas frequentes: 64

Parabéns!

Obrigado por ter adquirido o gabinete para jogos mid-tower Carbide Series SPEC-ALPHA.

Com o seu design arrojado e angular, o SPEC-ALPHA foi concebido para ser o centro das atenções. Mas essa aparência não é apenas superficial - o layout moderno e sem unidade óptica permite opções de resfriamento fantásticas, bem como o suporte integrado para USB 3.0, SSDs e um controlador de ventoinha de três velocidades dão-lhe a flexibilidade para criar praticamente tudo o que quiser - e exibi-lo, graças à grande janela de painel lateral.

Comprimento: 518mm

Largura: 220mm

Altura: 474mm

Peso: 6.2kg

Comprimento máximo da GPU: 380mm

Altura máxima da ventoinha da CPU: 156mm

Comprimento máximo da PSU: 190mm

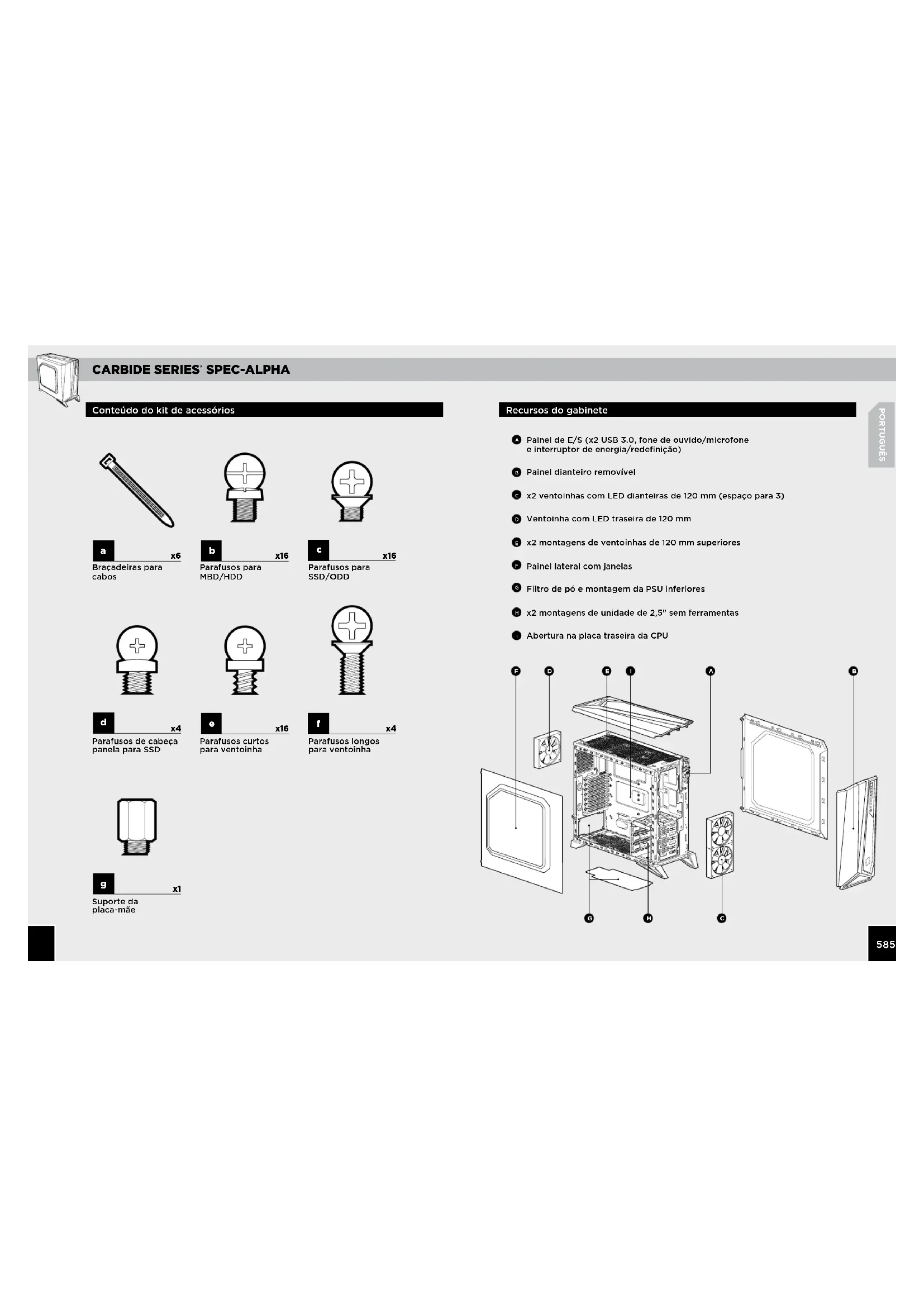

Conteúdo do kit de acessórios

a x6 Braçadeiras para cabos

b x16 Parafusos para MBD/HDD

c x16 Parafusos para SSD/ODD

d x4 Parafusos de cabeça panela para SSD

e x16 Parafusos curtos para ventoinha

Parafusos longos para ventoinha

g x1
Suporte da placa-mãe

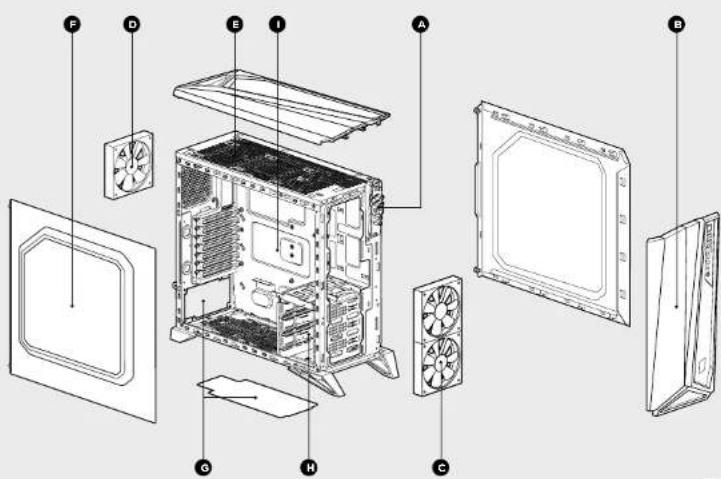

Recursos do gabinete

A Painel de E/S (x2 USB 3.0, fone de ouvido/microfone e interruptor de energia/redefinição)
B Painel dianteiro removivel
x2 ventoinhas com LED dianteiras de 120 mm (espaço para 3)
D Ventoinha com LED traseira de 120 mm
E x2 montagens de ventoinhas de 120 mm superiores
F Painel lateral com janelas
5 Filtro de pó e montagem da PSU inferiores
H x2 montagens de unidade de 2,5" sem ferramentas
① Abertura na placa traseira da CPU

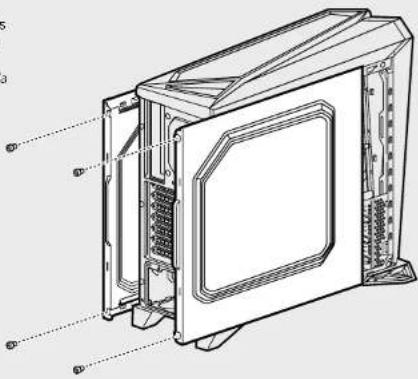

Simplesmente remova os parafusos e deslize os painéis laterais para trás e para fora.

Observação: A Corsair recomenda remover os dois painéis laterais e reservá-los enquanto constrói o seu sistema para evitar danos acidentais. Os dois painéis laterais são intercambiáveis e devem ser removidos para reduzir a desordem.

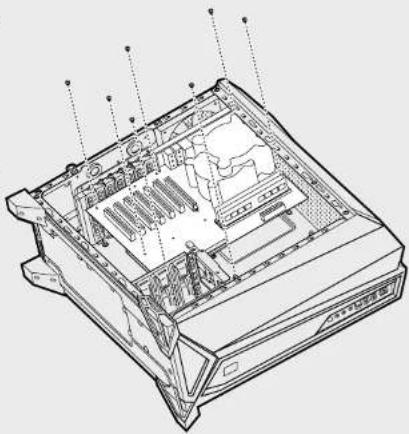

2. Instalar a placa-mãe

Primeiro, instale a blindagem de E/S da sua placa-mãe (consulte o manual de sua placa-mãe para instruções).

Alinhe sua placa-mãe com os suportes pré-instalados.

Use os parafusos fornecidos para prender a placa-mãe à bandeja da placa-mãe.

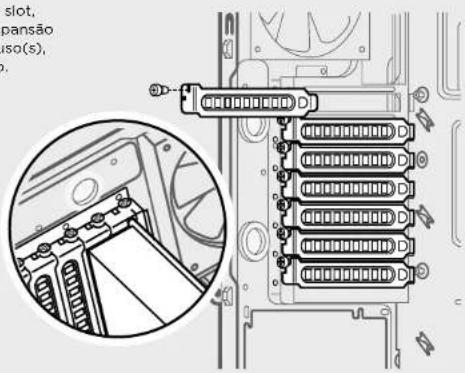

Remova a tampa do slot, instale a placa de expansão e prenda com parafuso(s), conforme necessário.

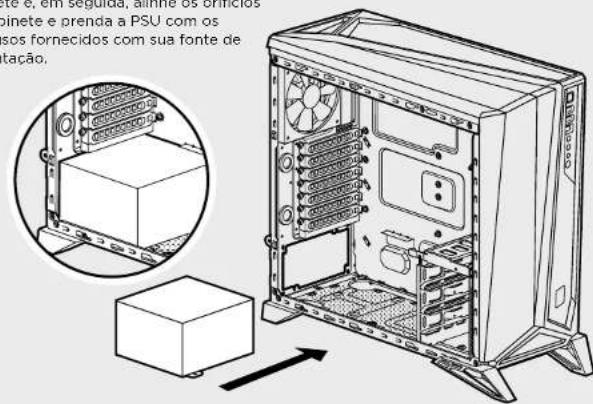

4. Instalar a fonte de alimentação

Posicione a PSU na parte inferior do gabinete e, em seguida, alinhe os orifícios do gabinete e prenda a PSU com os parafusos fornecidos com sua fonte de alimentação.

CARBIDE SERIES SPEC-ALPHA

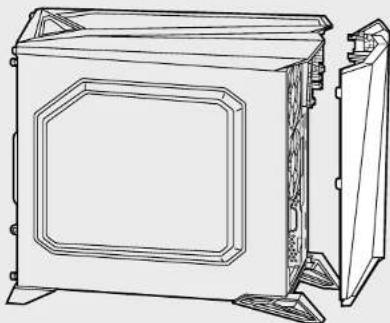

5. Remover o painel dianteiro

Para remover o painel dianteiro, retire com cuidado o painel do gabinete pressionando as abas que o fixam.

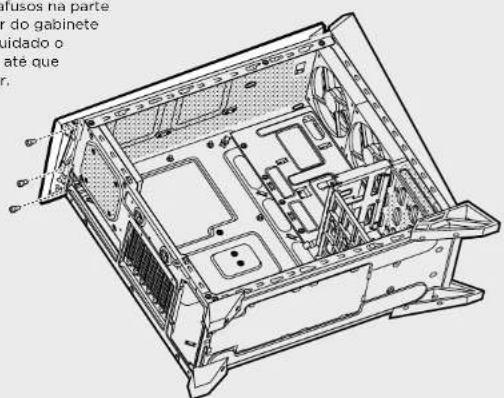

Remova os parafusos na parte traseira superior do gabinete e deslize com cuidado o painel para três até que o possa levantar.

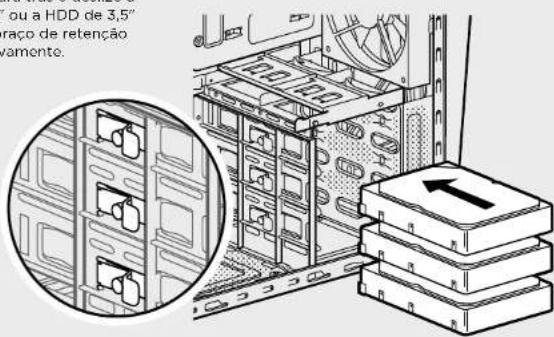

7. Instalar HDDs e SSDs

Simplesmente puxe o braço de retenção para trás e deslize a SSD de 2,5" ou a HDD de 3,5" até que o braço de retenção encaixe novamente.

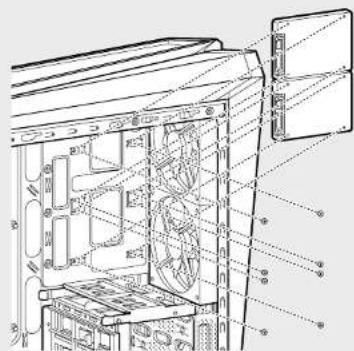

8. Instalar SSDs adicionais

Alinhe a unidade de 2,5" com o painel central do gabinete e prenda com os parafusos incluidos na caixa de acessórios.

9. Conectar o controlador da ventoinha

1. Conecte o conector de energia SATA ao cabo de alimentação SATA da PSU,
2. Conecte o conector de 3 ou 4 pinos da ventoinha na haste da ventoinha do gabinete.
3. Pressione o botão de seleção de velocidade da ventoinha no gabinete para alternar a velocidade da ventoinha.

10. Instalar os conectores de E/S dianteiros

Consulte o manual da sua placa-mãe para obter as localizações e a pinagem da haste do painel dianteiro.

Perguntas frequentes

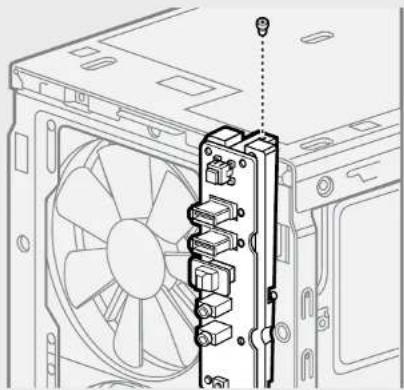

1. Como remover o painel de E/S?

Se necessário, você pode desinstalar seu painel de E/S removendo o painel dianteiro (etapa 5) e desparafusando os dois parafusos em cada lado do painel (ver desenho).

1. A polaridade é importante quando o painel de E/S alimenta e reinicia a haste? Não, apenas as hastes do LED.
2. Quem devo contatar caso receba meu gabinete danificado ou uma das ventolinhas não estiver mais funcionando? Acesse www.corsair.force.com e solicite um RMA, para que possamos substituir a(s) peça(s) danificada(s).
3. Onde posso montar uma ventoinha?

Montar um fã
Fondo 2 x 140mm ou 120mm (2 x 120mm incluís)
Tipo 2 x 120mm
Trescira 120mm (incluís)
Funda 120mm
Leteral x
Centro x

Para saber mais sobre este gabinete, visite a página do produto em corsair.com
