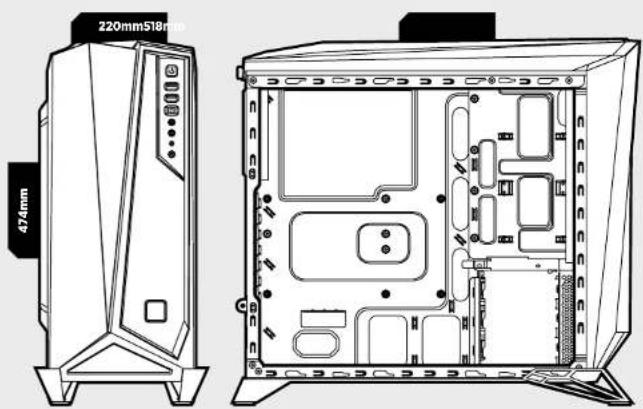

| Technische Merkmale | ATX-Gehäuse aus gehärtetem Glas, Abmessungen 480 x 210 x 450 mm, Gewicht 6,5 kg |
|---|---|
| Kompatibilität der Motherboards | ATX, Micro-ATX, Mini-ITX |
| Festplatteneinschübe | 2 x 3,5 Zoll, 2 x 2,5 Zoll |
| Kühlung | Unterstützt bis zu 6 Lüfter mit 120 mm |
| USB-Anschlüsse | 2 x USB 3.0, 1 x USB 2.0 |
| Komponenteninstallation | Einfacher Zugang mit werkzeuglosem Design für Festplatten |
| Wartung | Abnehmbare Staubfilter für einfache Reinigung |
| Sicherheit | Verriegelung der Glastür zum Schutz der internen Komponenten |
| Allgemeine Informationen | Ideal für Gaming-Konfigurationen und Desktop-PCs, modernes und ästhetisches Design |
Häufig gestellte Fragen - Carbide SPECAlpha CORSAIR
Laden Sie die Anleitung für Ihr Zentraleinheit kostenlos im PDF-Format! Finden Sie Ihr Handbuch Carbide SPECAlpha - CORSAIR und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Carbide SPECAlpha von der Marke CORSAIR.
BEDIENUNGSANLEITUNG Carbide SPECAlpha CORSAIR

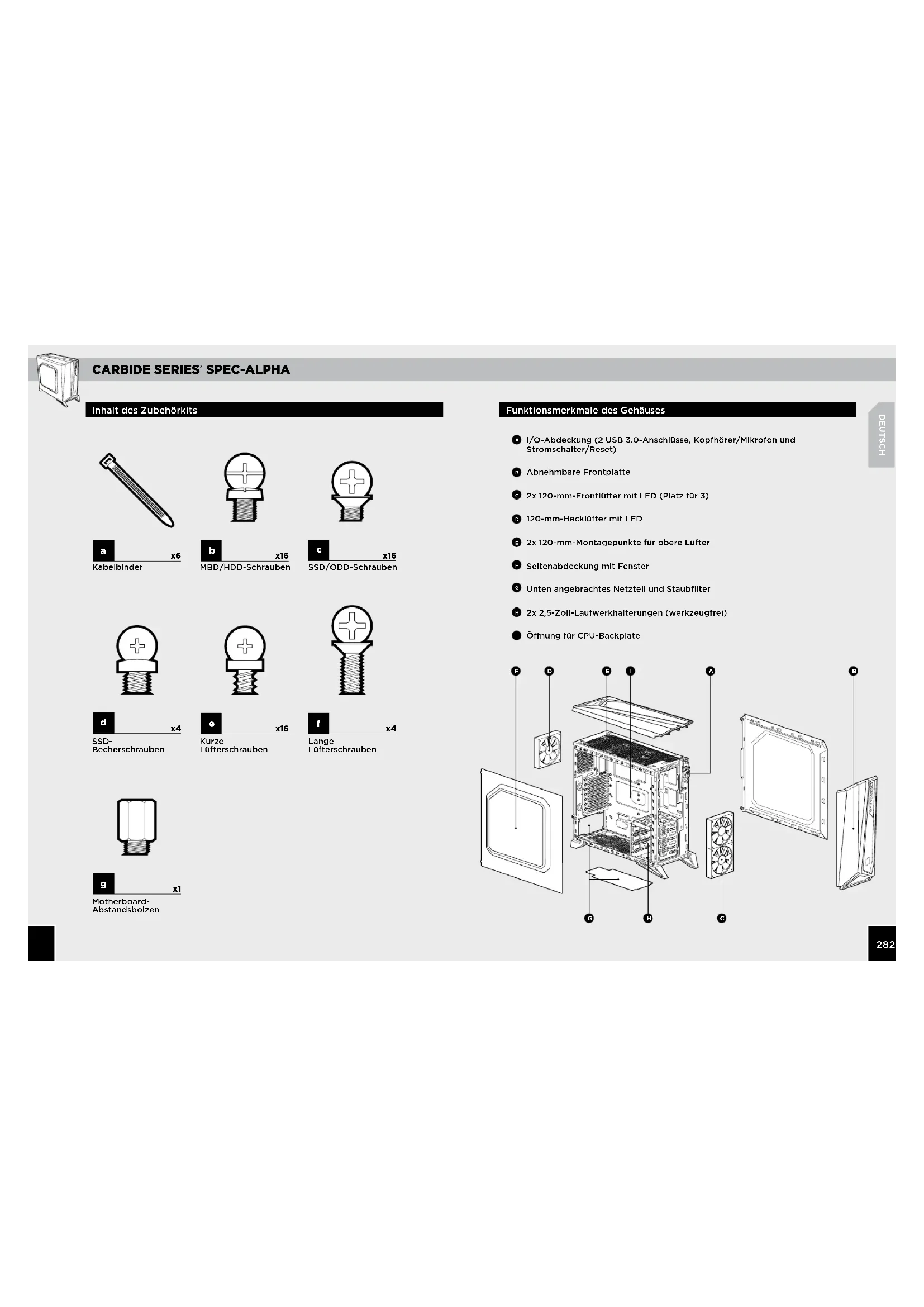

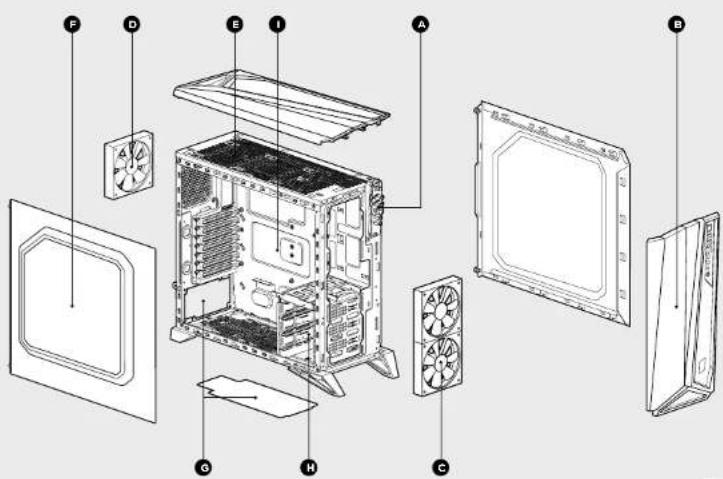

DEUTSCH Funktionsmerkmale des Gehäuses Inhalt des Zubehörkits I/O-Abdeckung (2 USB 3.0-Anschlüsse, Kopfhörer/Mikrofon und Stromschalter/Reset) Abnehmbare Frontplatte 2x 120-mm-Frontlüfter mit LED (Platz für 3) 120-mm-Hecklüfter mit LED 2x 120-mm-Montagepunkte für obere Lüfter Seitenabdeckung mit Fenster Unten angebrachtes Netzteil und Staubfilter 2x 2,5-Zoll-Laufwerkhalterungen (werkzeugfrei) Önung für CPU-Backplate
x16 Kurze Lüfterschrauben
SSD- Becherschrauben
Lange Lüfterschrauben
MBD/HDD-Schrauben x16
x16 SSD/ODD-Schrauben A B

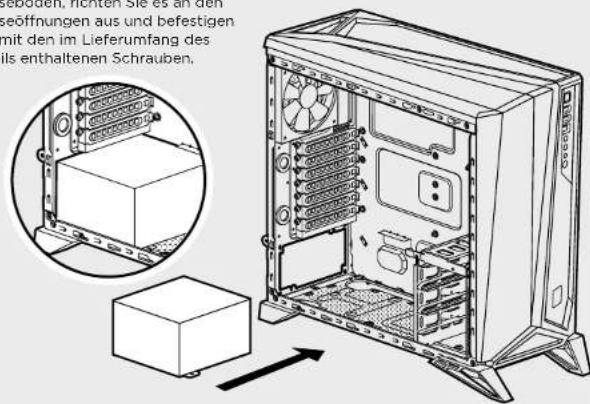

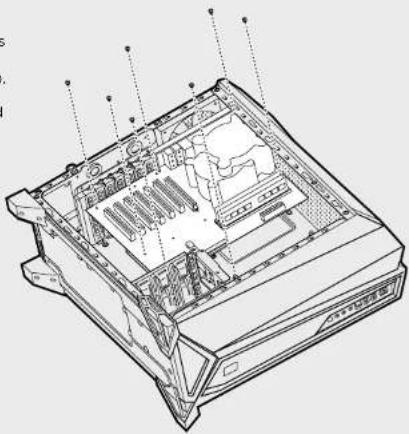

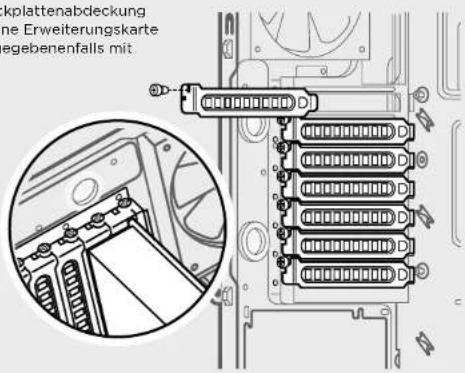

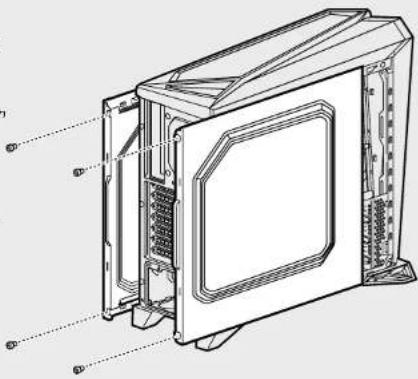

DEUTSCH4. Installation des Netzteils3. Installation der PCI-E-/PCI-Karte(n)2. Installation des Motherboards1. Abnehmen der SeitenplattenEntfernen Sie einfach die Rändelschrauben und schieben Sie die Seitenplatte nach hinten heraus.Hinweis: Sie sollten beim Bau Ihres Systems beide Seitenplatten entfernen und beiseite legen, um zu vermeiden, dass sie beschädigt werden. Beide Seitenplatten sind austauschbar und sollten zur besseren Übersicht abgenommen werden.Nehmen Sie die Steckplattenabdeckung ab, installieren Sie eine Erweiterungskarte und sichern Sie sie gegebenenfalls mit Schrauben.Platzieren Sie das Netzteil auf dem Gehäuseboden, richten Sie es an den Gehäuseönungen aus und befestigen Sie es mit den im Lieferumfang des Netzteils enthaltenen Schrauben. SPEC-ALPHA STEP2 Installieren Sie zuerst die I/O-Blende des Motherboards (befolgen Sie die Anleitung des Motherboard-Herstellers). Richten Sie das Motherboard an den vorinstallierten Abstandsbolzen aus.Befestigen Sie das Motherboard mit den mitgelieferten Schrauben am Einschub.

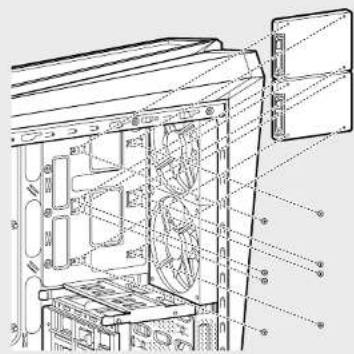

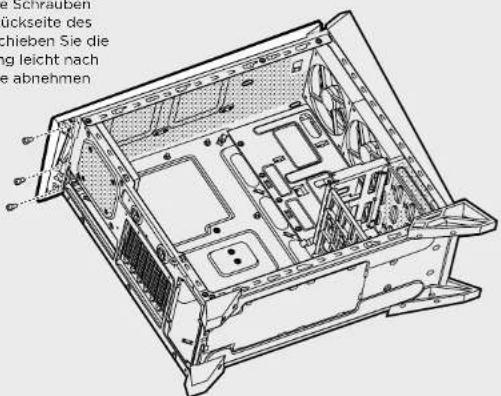

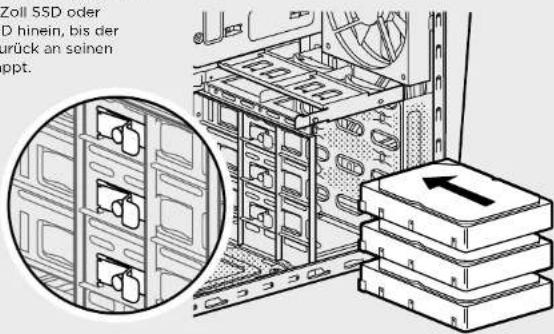

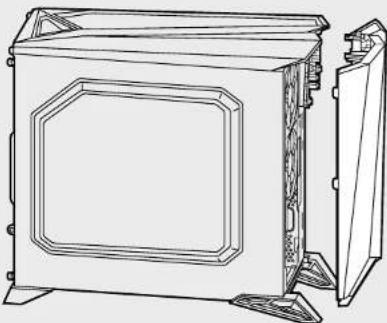

SPEC-ALPHA DEUTSCH8. Installation von weiteren SSD-Laufwerken7. Installation von HDD- und SSD-Laufwerken6. Entfernen der oberen Abdeckung5. Entfernen der FrontplatteZiehen Sie einfach den Haltearm zurück und schieben Sie die 2,5-Zoll SSD oder 3,5-Zoll HDD hinein, bis der Haltearm zurück an seinen Platz schnappt.Richten Sie das 2,5-Zoll-Laufwerk über der Mittelplatte des Gehäuses aus und sichern Sie es mit den im Lieferumfang enthaltenen Schrauben aus der Zubehörbox. SPEC-ALPHA STEP5 SPEC-ALPHA Step 8 SPEC-ALPHA STEP6 SPEC-ALPHA Step 7 SPEC-ALPHA Step 7 Um die Frontblende zu entfernen, ziehen Sie die Front leicht nach vorne vom Gehäuse weg, während Sie gleichzeitig die Sicherungszungen herunterdrücken. Entfernen Sie die Schrauben an der oberen Rückseite des Gehäuses und schieben Sie die obere Abdeckung leicht nach hinten, bis Sie sie abnehmen können.CARBIDE SERIES
DEUTSCH Häufig gestellte Fragen
10. Installation der vorderen I/O-Anschlüsse
9. Anschließen der Lüftersteuerung
1. Schließen Sie den SATA-
Netzanschluss an das SATA-Netzteilkabel an.
2. Schließen Sie den 3- oder
4-Pin-Lüfteranschluss an die Lüfterstiftleiste des Gehäuses an.
3. Drücken Sie zur Regelung
der Lüftergeschwindigkeit den Auswahlschalter am Gehäuse.

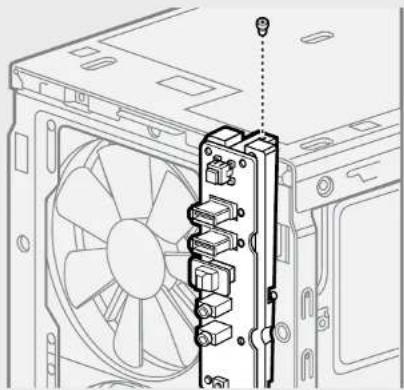

1. Wie entferne ich die I/O-Abdeckung?
Falls erforderlich können Sie die I/O-Abdeckung entfernen, indem Sie zuerst die Frontplatte abnehmen (Schritt 5) und dann die beiden Schrauben an jeder Seite der Abdeckung lösen (siehe Abbildung).
2. Muss beim Strom- und Reset-Header der I/O-Abdeckung
die Polarität beachtet werden? Nein, nur bei den LED-Headern.
3. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse
erhalten habe oder einer der Lüfter nicht mehr funktioniert? Gehen Sie zu www.corsair.force.com und fordern Sie eine RMA an, damit wir die beschädigten Teile ersetzen können.
4. Wo kann ich einen Lüfter anbringen?
Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com Punkte für Lüfterhalterungen Front2 x 140mm oder 120mm (2 x 120mm werkseitig)Oberseite 2 x 120mmRückseite 120mm (werkseitig)Unterseite 120mmSeite xMitte x
Die Position der Frontplatten-Header und die Pinbelegung finden Sie in der Anleitung Ihres Motherboards. USB 3.0HD AUDIO RESET SWPOWER LED +POWER LED –POWER SWHDD LED
