| Características Técnicas | Caja ATX con vidrio templado, dimensiones 480 x 210 x 450 mm, peso 6,5 kg |
|---|---|
| Compatibilidad de placas base | ATX, Micro-ATX, Mini-ITX |
| Bahías para discos duros | 2 x 3,5 pulgadas, 2 x 2,5 pulgadas |
| Refrigeración | Soporta hasta 6 ventiladores de 120 mm |
| Puertos USB | 2 x USB 3.0, 1 x USB 2.0 |
| Instalación de componentes | Acceso fácil con diseño sin herramientas para discos duros |
| Mantenimiento | Filtros de polvo removibles para una limpieza fácil |
| Seguridad | Cerradura en la puerta de vidrio para proteger los componentes internos |
| Información General | Ideal para configuraciones de juego y PCs de escritorio, diseño moderno y estético |
Preguntas frecuentes - Carbide SPECAlpha CORSAIR
Descarga las instrucciones para tu Unite Centrale en formato PDF gratis! Encuentra tus instrucciones Carbide SPECAlpha - CORSAIR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Carbide SPECAlpha de la marca CORSAIR.
MANUAL DE USUARIO Carbide SPECAlpha CORSAIR

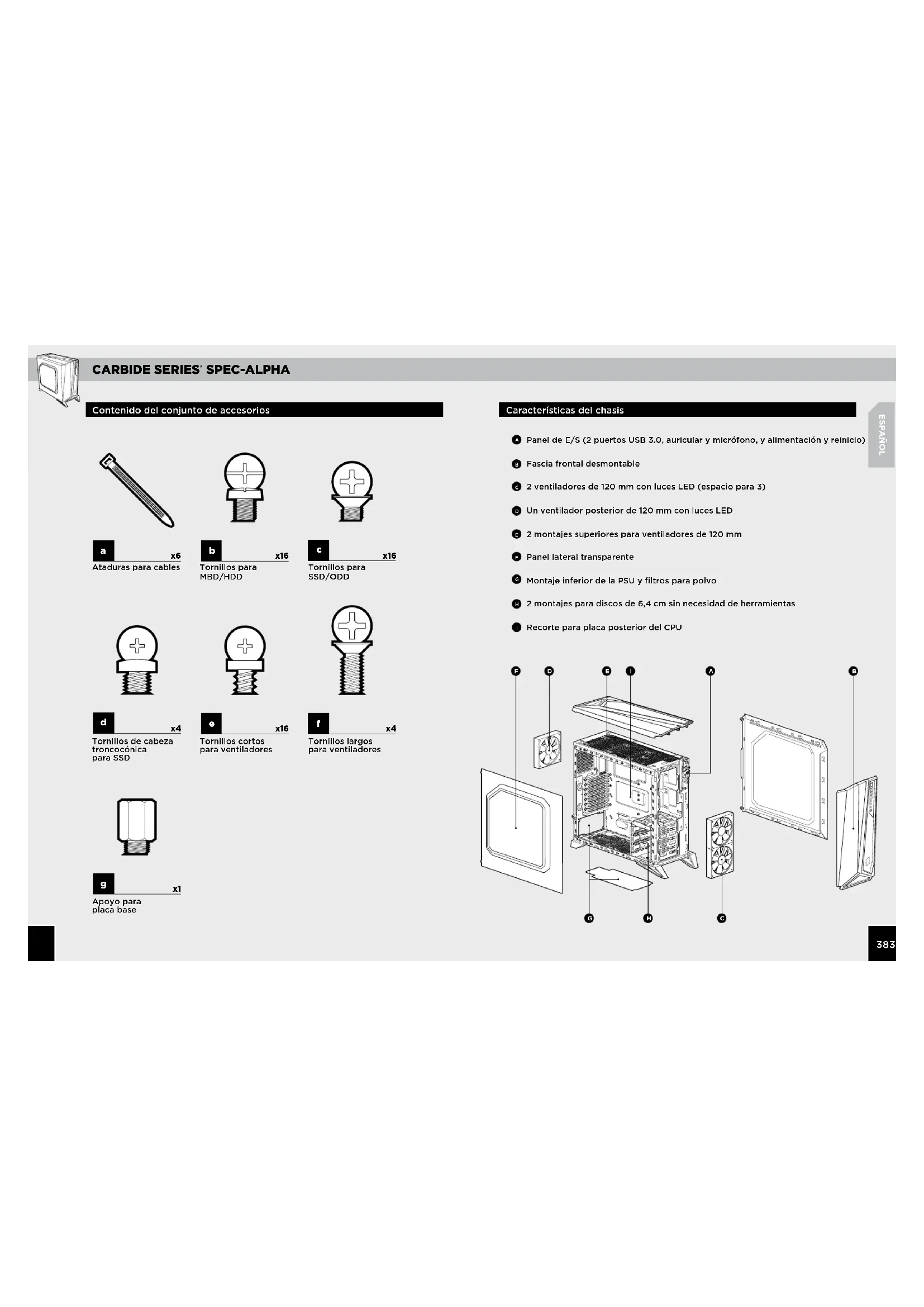

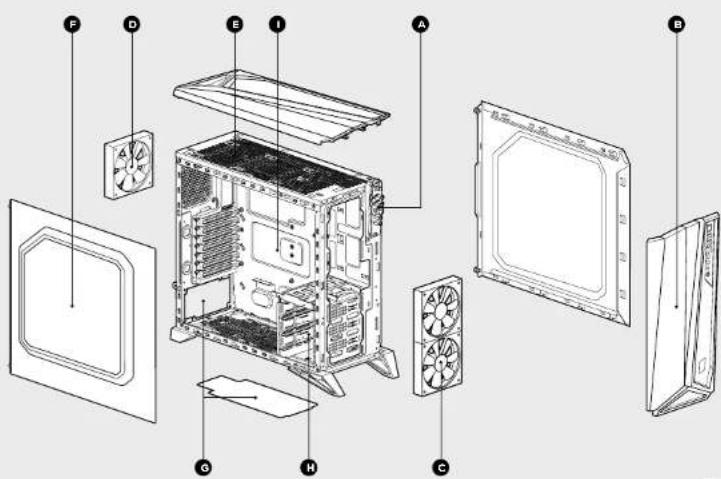

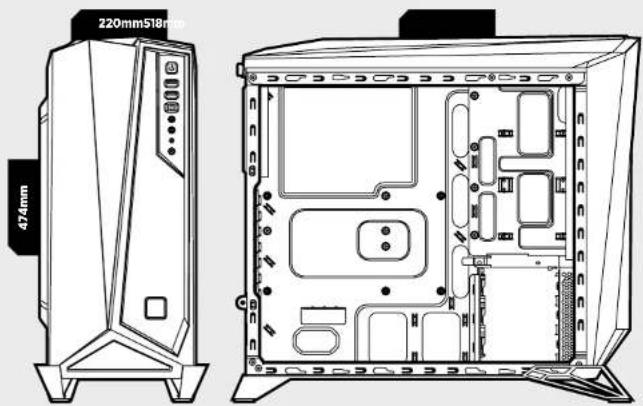

ESPAÑOL Características del chasis Contenido del conjunto de accesorios Panel de E/S (2 puertos USB 3.0, auricular y micrófono, y alimentación y reinicio) Fascia frontal desmontable 2 ventiladores de 120 mm con luces LED (espacio para 3) Un ventilador posterior de 120 mm con luces LED 2 montajes superiores para ventiladores de 120 mm Panel lateral transparente Montaje inferior de la PSU y filtros para polvo 2 montajes para discos de 6,4 cm sin necesidad de herramientas Recorte para placa posterior del CPU
Tornillos de cabeza troncocónica para SSD
Tornillos largos para ventiladores
Tornillos para MBD/HDD x16

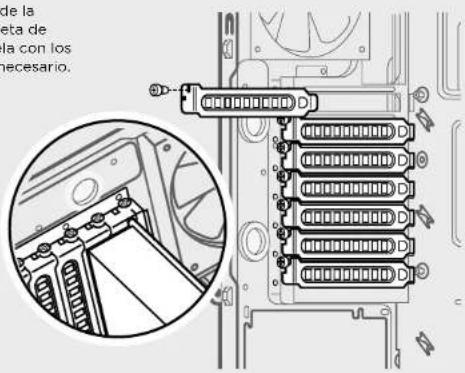

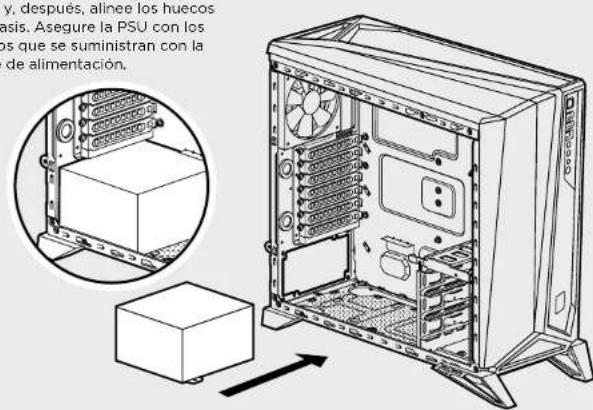

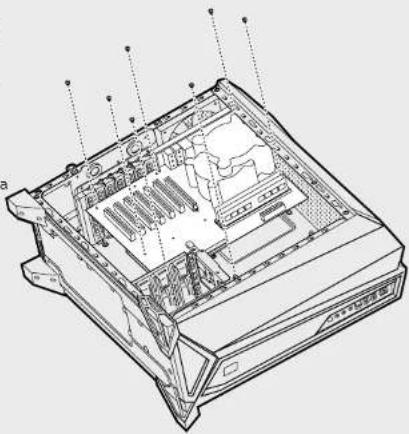

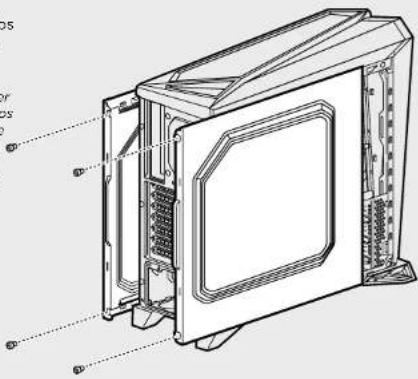

ESPAÑOL4. Cómo instalar la fuente de alimentación3. Cómo instalar la(s) tarjeta(s) de PCI-E/PCI2. Cómo instalar la placa base1. Cómo remover los paneles lateralesSimplemente retire los tornillos mariposa y deslice los paneles laterales hacia atrás y hacia afuera.Nota: Corsair recomienda remover ambos paneles laterales y ponerlos en un lugar seguro cuando monte su sistema para que no se dañen. Los paneles laterales se pueden intercambiar y deben removerse para mantener el orden.Extraiga la cubierta de la ranura, instale la tarjeta de expansión y asegúrela con los tornillos, según sea necesario.Coloque el PSU en el fondo del chasis y, después, alinee los huecos del chasis. Asegure la PSU con los tornillos que se suministran con la fuente de alimentación. SPEC-ALPHA STEP2 Primero, instale la protección de E/S de su placa base (vea el manual de su placa base para obtener instrucciones). Alinee su placa base con los apoyos instalados.Use los tornillos que se proporcionan para asegurar la placa base a su bandeja.

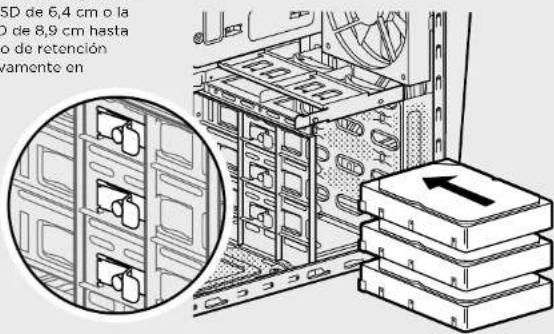

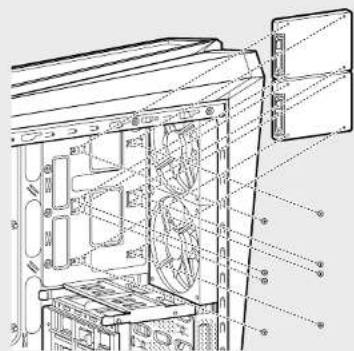

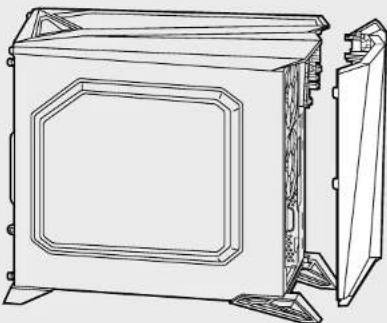

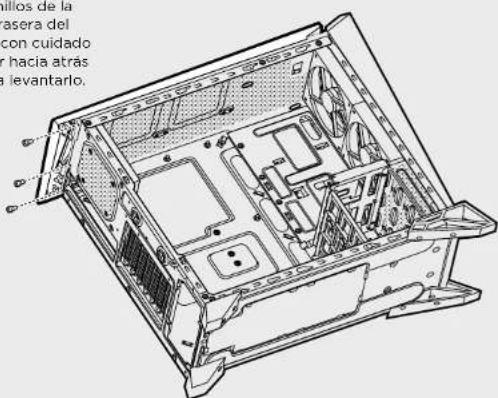

SPEC-ALPHA4241ESPAÑOL8. Cómo instalar unidades SSD adicionales7. Cómo instalar unidades HDD y SSD6. Cómo remover el panel superior5. Cómo remover la fascia delanteraSimplemente tire hacia atrás el brazo de retención y deslice la unidad SSD de 6,4 cm o la unidad HDD de 8,9 cm hasta que el brazo de retención encaje nuevamente en su lugar.Alinee la unidad de 6,4 cm en el panel medio del chasis y asegúrela con los tornillos que se incluyen en la caja de accesorios. SPEC-ALPHA STEP5 SPEC-ALPHA Step 8 SPEC-ALPHA STEP6 SPEC-ALPHA Step 7 SPEC-ALPHA Step 7 Para extraer la fascia delantera, presione los pestillos que aseguran la parte delantera del chasis y extráigala con cuidado. Extraiga los tornillos de la parte superior trasera del chasis y deslice con cuidado el panel superior hacia atrás hasta que pueda levantarlo.CARBIDE SERIES
ESPAÑOL Preguntas frecuentes
10. Cómo instalar los conectores frontales de I/O (E/S)
9. Cómo conectar el controlador del ventilador
1. Enchufe el conector de
energía SATA al cable de energía SATA de la PSU.
2. Enchufe el conector de 3 o
4 clavijas del ventilador al cabezal del ventilador del chasis.
3. Presione el botón selector
de velocidad del ventilador en el chasis para alternar la velocidad del ventilador.
1. ¿Cómo quito el panel I/O?

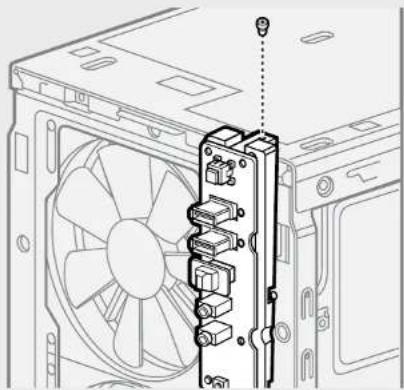

Si es necesario, puede desmontar su panel I/O retirando la fascia frontal (paso 5) y, después, destornillando los 2 tornillos en cada lado del panel (consulte el diagrama).
2. ¿Es importante la polaridad al instalar el cabezal de reinicio
y de encendido del panel I/O? No, sólo los cabezales LED.
3. ¿Con quién me debo poner en contacto si recibo mi chasis dañado
o uno de los ventiladores ya no funciona? Por favor, diríjase a www.corsair.force.com y pida un RMA para que podamos reemplazar las piezas dañadas.
4. ¿Dónde puedo montar un ventilador?
Para obtener más información sobre este chasis, visite la página del producto en corsair.com Puntos de montaje para ventiladores Parte delantera 2 x 140mm o 120mm (2 x 120mm incluido)Parte superior 2 x 120mmParte trasera 120mm (incluido)Parte inferior 120mmParte lateral xParte del medio x
Vea el manual de su placa base para localizar la ubicación de las cabezas del panel frontal y de los pernos de salida. USB 3.0HD AUDIO RESET SWPOWER LED +POWER LED –POWER SWHDD LED
