Carbide SPECAlpha - Unite Centrale CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de jeu mi-tour
Marque	Corsair
Modèle	Carbide SPEC-ALPHA
Dimensions (L x l x H)	518 x 220 x 474 mm
Poids	6,2 kg
Matériau	Acier
Formats de carte mère supportés	ATX, Micro-ATX, Mini-ITX
Emplacements de stockage	2 x 2,5" ou 3,5" (sans outil) + 1 x 2,5" supplémentaire
Ventilateurs inclus	3 x 120 mm LED (2 avant, 1 arrière)
Emplacements ventilateurs supplémentaires	2 x 120 mm (haut)
Longueur maximale carte graphique	380 mm
Hauteur maximale refroidisseur CPU	156 mm
Longueur maximale bloc d'alimentation	190 mm
Connectique avant	2 x USB 3.0, prise casque/micro, boutons Power et Reset
Fenêtre latérale	Oui, panneau en verre
Contrôleur de ventilateur	Intégré, 3 vitesses
Filtre à poussière	Bas (bloc d'alimentation) amovible
Accessoires inclus	Vis, attaches de câbles, entretoise
Entretien	Nettoyage du filtre à poussière, retrait des panneaux pour accès
Sécurité	Conception robuste, panneaux sécurisés par vis
Réparabilité	Accès facile par panneaux latéraux et façade amovibles

FOIRE AUX QUESTIONS - Carbide SPECAlpha CORSAIR

Comment retirer la façade du boîtier ?

Appuyez sur les languettes de retenue situées à l'intérieur du boîtier, puis tirez doucement la façade vers l'avant.

Quels types de carte mère sont compatibles ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX. Utilisez les entretoises fournies pour fixer la carte mère.

Comment installer un disque dur ou SSD ?

Tirez sur le bras de retenue, glissez le disque (2,5" ou 3,5") jusqu'au déclic. Pour un SSD supplémentaire, fixez-le avec les vis sur le panneau central.

Que faire si un ventilateur ne fonctionne pas ?

Vérifiez la connexion au contrôleur de ventilateur et l'alimentation SATA. Si le problème persiste, contactez le support Corsair via corsair.force.com pour une RMA.

La polarité est-elle importante pour les connecteurs du panneau avant ?

Non, sauf pour les LED. Les connecteurs Power SW et Reset SW n'ont pas de polarité ; branchez-les librement.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale autorisée est de 380 mm.

Comment régler la vitesse des ventilateurs ?

Utilisez le bouton de sélection de vitesse situé sur le boîtier pour basculer entre les 3 vitesses disponibles.

Où monter un ventilateur supplémentaire en haut ?

Retirez le panneau supérieur en dévissant les vis arrière, puis installez jusqu'à deux ventilateurs de 120 mm.

Comment nettoyer le filtre à poussière ?

Le filtre à poussière en bas du boîtier est amovible. Retirez-le et lavez-le à l'eau tiède, puis laissez sécher avant de le remettre.

Puis-je installer un bloc d'alimentation non modulaire ?

Oui, mais la longueur maximale du bloc d'alimentation est de 190 mm. Prévoyez assez d'espace pour les câbles.

MODE D'EMPLOI Carbide SPECAlpha CORSAIR

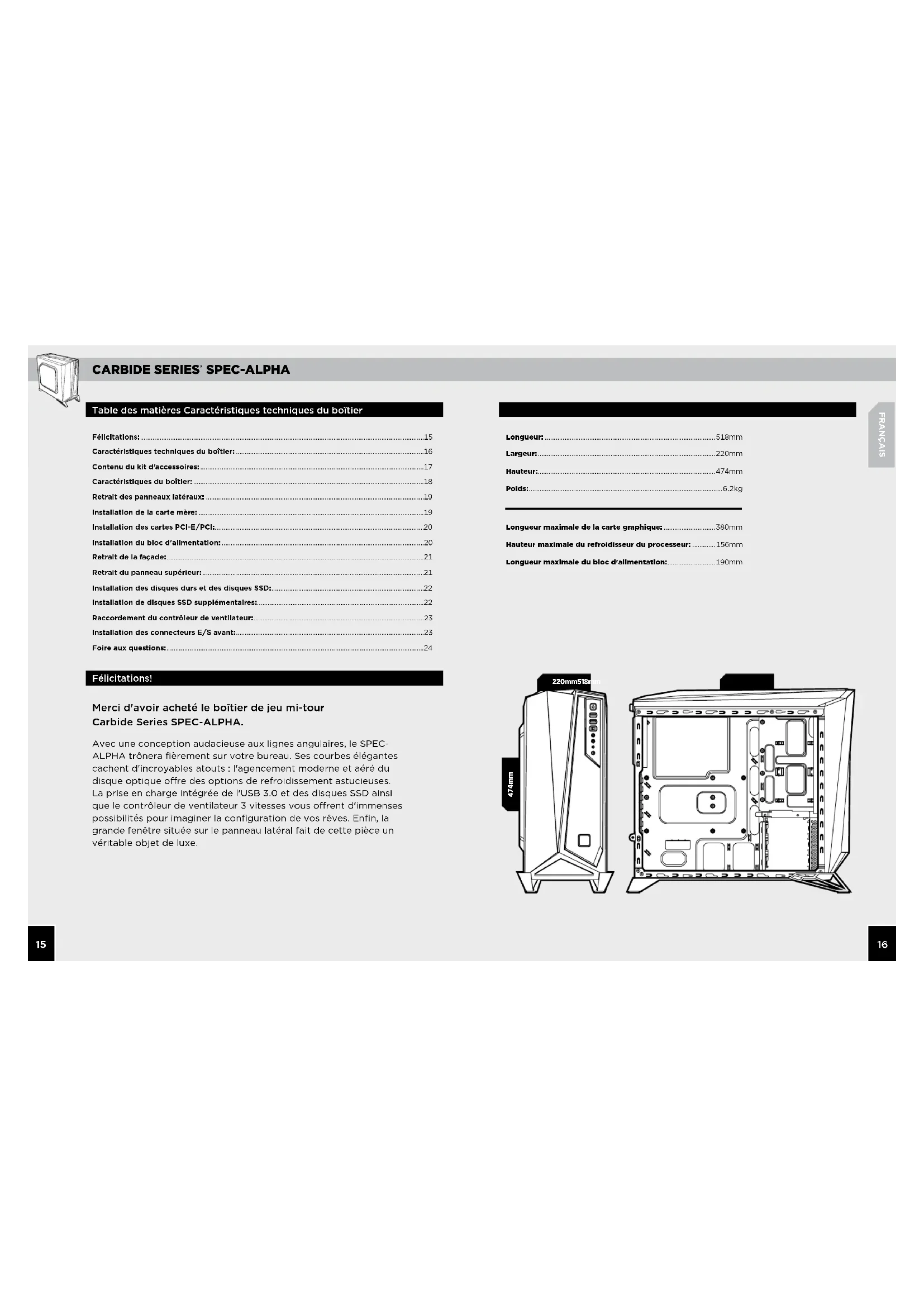

Table des matières Caractéristiques techniques du boîtier

Félicitations: 15

Caractéristiques techniques du boîtier: 16

Contenu du kit d'accessoires: 17

Caractéristiques du boîtier: 18

Retrait des panneaux latéraux: 19

Installation de la carte mère: 19

Installation des cartes PCI-E/PCI: 20

Installation du bloc d'alimentation: 20

Retrait de la façade: 21

Retrait du panneau supérieur: 21

Installation des disques durs et des disques SSD: 22

Installation de disques SSD supplémentaires: 22

Raccordement du contrôleur de ventilateur: 23

Installation des connecteurs E/S avant: 23

Merci d'avoir acheté le boîtier de jeu mi-tour Carbide Series SPEC-ALPHA.

Avec une conception audacieuse aux lignes angulaires, le SPEC-ALPHA trônera fièrement sur votre bureau. Ses courbes élégantes cachent d'incroyables atouts : l'agencement moderne et aéré du disque optique offre des options de refroidissement astucieuses. La prise en charge intégrée de l'USB 3.0 et des disques SSD ainsi que le contrôleur de ventilateur 3 vitesses vous offrent d'immenses possibilités pour imaginer la configuration de vos rêves. Enfin, la grande fenêtre située sur le panneau latéral fait de cette pièce un véritable objet de luxe.

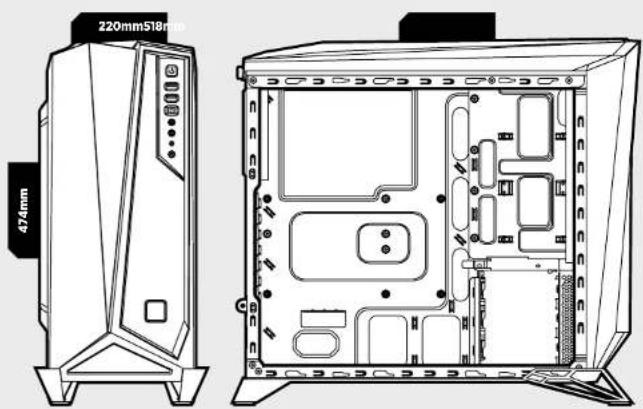

Longueur: 518mm

Largeur: 220mm

Hauteur: 474mm

Poids: 6.2kg

Longueur maximale de la carte graphique: 380mm

Hauteur maximale du refroidisseur du processeur: .....156mm

Longueur maximale du bloc d'alimentation: 190mm

Contenu du kit d'accessoires

a x6 Attaches de câbles

b x16 Vis de carte mère/ disque dur

c x16 Vis de SSD/lecteur optique

d x4 Vis à tête cylindrique pour disque SSD

e x16 Vis de ventilateur courtes

Vis de ventilateur longues

g x1 Entretoise de carte mère

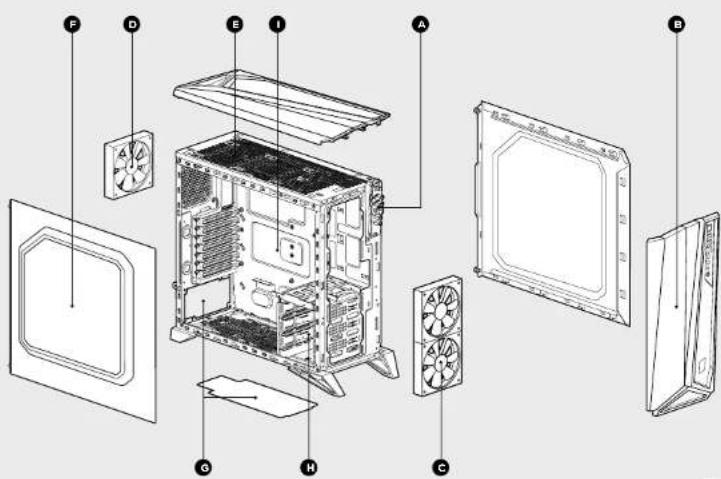

Caractéristiques du boîtier

A Panneau E/S (x2 USB 3.0, Casque/Mic, et Alimentation/Réinitialisation)
B Façade amovible
x2 ventilateurs frontaux à LED de 120 mm (3 possible)
D Arrière - Ventilateur à LED de 120 mm
E x2 fixations supérieures pour ventilateur de 120 mm
P Panneau latéral à fenêtre
5 Montage en bas du bloc d'alimentation et filtre à poussière
H x2 supports pour disque de 2,5 po - sans outil
Découpage dans la plaque arrière du processeur

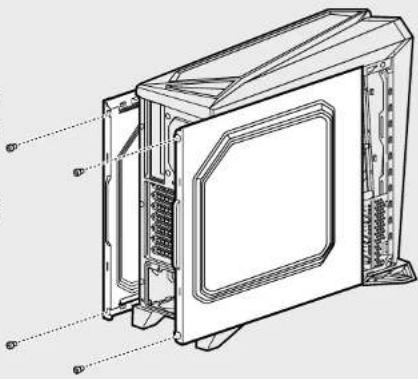

1. Retrait des panneaux latéraux

Retirez simplement les vis de serrage et faites glisser les panneaux latéraux vers l'arrière pour les sortir.

Remarque : Corsair recommande de retirer les deux panneaux latéraux et de les métro de côté lors de l'assemblage de votre système, afin d'éviter toute détérioration accidentelle. Il est recommandé de retirer ces deux panneaux interchangeables pour réduire l'encombroment.

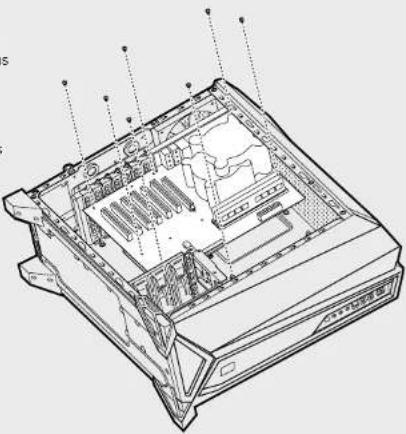

2. Installation de la carte mère

Tout d'abord, installez la plaque de protection des E/S de votre carte mère (pour plus d'informations, consultez le manuel d'instructions de la carte mère).

Alignez la carte mère avec les picots préinstallés.

Servez-vous des vis fournies pour fixer la carte mère au plateau. b

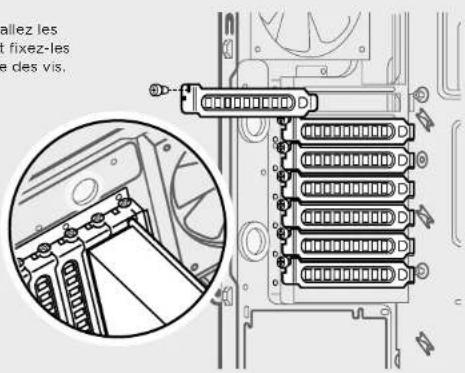

Retirez les caches d'emplacement, installez les cartes d'extension et fixez-les correctement à l'aide des vis.

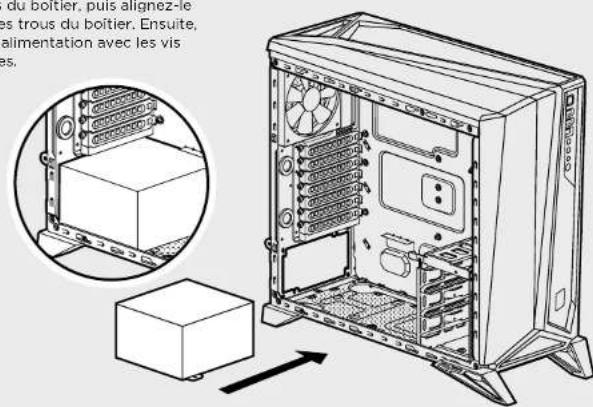

4. Installation du bloc d'alimentation

Positionnez le bloc d'alimentation au bas du boîtier, puis alignez-le avec les trous du boîtier. Ensuite, fixez l'alimentation avec les vis fournies.

CARBIDE SERIES SPEC-ALPHA

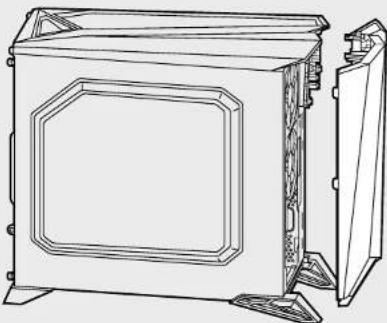

5. Retrait de la façade

Pour retirer la façade, appuyez sur les languettes qui la sécurisent et retirez-la doucement du boitier.

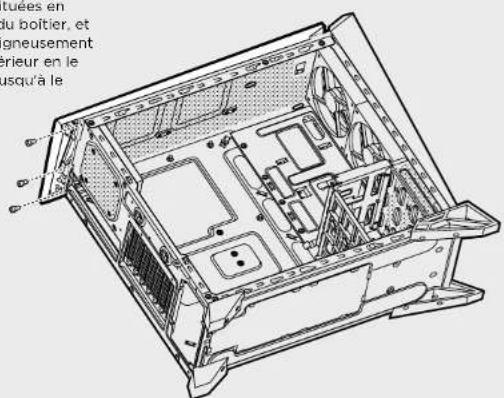

6. Retrait du panneau supérieur

Retirez les vis situées en haut à l'arrière du boîtier, et faites glisser soigneusement le panneau supérieur en le faisant reculer jusqu'à le détacher.

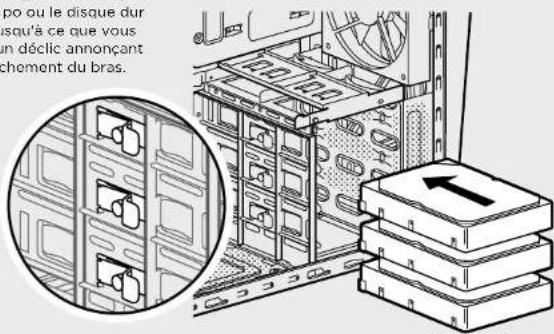

7. Installation des disques durs et des disques SSD

Tirez simplement sur le bras de retenue et glissez le disque SSD de 2,5 po ou le disque dur de 3,5 po jusqu'à ce que vous entendez un déclic annonçant le réenclenchement du bras.

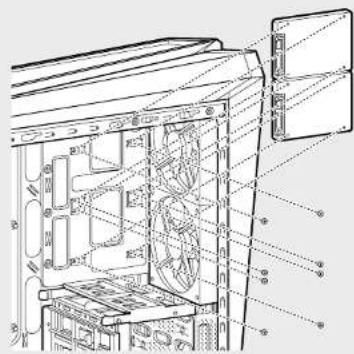

8. Installation de disques SSD supplémentaires

Alignez le disque 2,5 po sur le panneau du milieu du boîtier et fixez-le avec les vis fournies dans le kit d'accessoires.

9. Raccordement du contrôleur de ventilateur

1. Raccordez le connecteur d'alimentation SATA au câble du bloc d'alimentation SATA,
2. Raccordez le connecteur de ventilateur à 3 ou 4 broches à la fiche de ventilateur du boîtier.
3. Appuyez sur la touche de sélection de vitesse du ventilateur située sur votre châssis pour changer la vitesse du ventilateur.

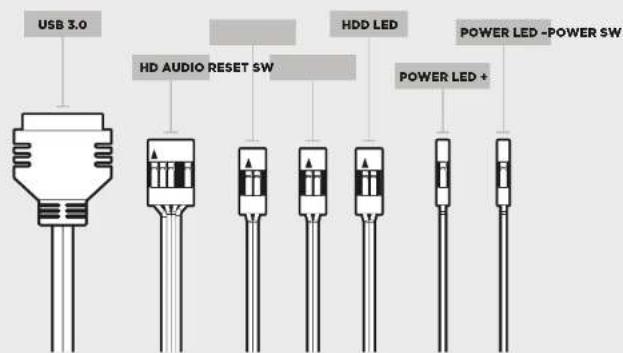

10. Installation des connecteurs E/S avant

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des connecteurs et des broches de sortie du panneau avant.

Foire aux questions

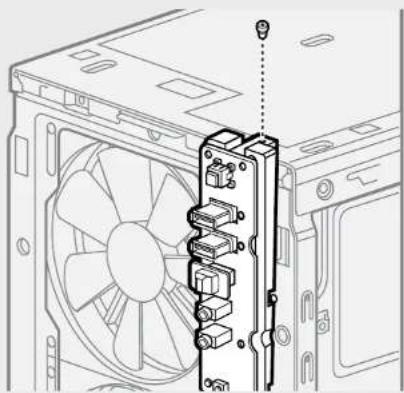

1. Comment retirer le panneau d'E/S ?

Si besoin est, vous pouvez démonter le panneau d'E/S en retirant la façade (étape 5) et en dévissant les deux vis situées de chaque côté (voir schéma).

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation?

Non, uniquement pour les connecteurs à DEL.

1. À qui dois-je m'adresser si mon boîtier est endommagé à l'arrivée ou lorsqu'un ventilateur ne fonctionne plus?

Veuillez vous rendre sur le site www.corsair.force.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.

1. Où puis-je monter un ventilateur?

Montage pour ventilateur Emplacements
Avant 2 x 140mm ou 120mm (2 x 120mm taum)
Haut 2 x 120mm
Arrain 120mm (faum)
Bas 120mm
Caté x
Milieu	x

Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair.com, à la page des produits.
