Carbide SPECAlpha - Центральный Блок CORSAIR - Бесплатное руководство пользователя

Тип продукта	Среднебашенный игровой корпус
Бренд	Corsair
Модель	Carbide SPEC-ALPHA
Размеры (Д x Ш x В)	518 x 220 x 474 мм
Вес	6,2 кг
Материал	Сталь
Поддерживаемые форм-факторы материнских плат	ATX, Micro-ATX, Mini-ITX
Отсеки для накопителей	2 x 2,5" или 3,5" (без инструментов) + 1 x 2,5" дополнительный
Вентиляторы в комплекте	3 x 120 мм с LED (2 спереди, 1 сзади)
Дополнительные места для вентиляторов	2 x 120 мм (сверху)
Максимальная длина видеокарты	380 мм
Максимальная высота кулера процессора	156 мм
Максимальная длина блока питания	190 мм
Передняя панель подключений	2 x USB 3.0, разъём для наушников/микрофона, кнопки Power и Reset
Боковое окно	Да, стеклянная панель
Контроллер вентиляторов	Встроенный, 3 скорости
Пылевой фильтр	Снизу (под блоком питания), съёмный
Аксессуары в комплекте	Винты, стяжки для кабелей, проставки
Обслуживание	Очистка пылевого фильтра, снятие панелей для доступа
Безопасность	Прочная конструкция, панели закреплены винтами
Ремонтопригодность	Лёгкий доступ через боковые панели и съёмную переднюю панель

Часто задаваемые вопросы - Carbide SPECAlpha CORSAIR

Как снять переднюю панель корпуса?

Нажмите на защёлки, расположенные внутри корпуса, затем аккуратно потяните переднюю панель вперёд.

Какие типы материнских плат совместимы?

Корпус поддерживает форм-факторы ATX, Micro-ATX и Mini-ITX. Используйте прилагаемые проставки для крепления материнской платы.

Как установить жёсткий диск или SSD?

Потяните за фиксатор, вставьте диск (2,5" или 3,5") до щелчка. Для дополнительного SSD прикрутите его винтами на центральной панели.

Что делать, если вентилятор не работает?

Проверьте подключение к контроллеру вентилятора и питание SATA. Если проблема не устранена, обратитесь в поддержку Corsair через corsair.force.com для RMA.

Важна ли полярность для разъёмов передней панели?

Нет, кроме LED. Разъёмы Power SW и Reset SW не имеют полярности; подключайте их произвольно.

Какова максимальная длина видеокарты?

Максимальная допустимая длина составляет 380 мм.

Как регулировать скорость вентиляторов?

Используйте кнопку выбора скорости на корпусе для переключения между 3 доступными скоростями.

Куда установить дополнительный вентилятор сверху?

Снимите верхнюю панель, открутив задние винты, затем установите до двух вентиляторов 120 мм.

Как чистить пылевой фильтр?

Пылевой фильтр снизу корпуса съёмный. Снимите его и промойте тёплой водой, затем высушите перед установкой обратно.

Можно ли установить немодульный блок питания?

Да, но максимальная длина блока питания составляет 190 мм. Предусмотрите достаточно места для кабелей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carbide SPECAlpha CORSAIR

Содержание Технические характеристики корпуса

Поздравления: 45

Технические характеристики корпуса: 46

Содержимое комплекта аксессуаров: 47

Особенности корпуса: 48

Снятие боковых панелей: 49

Установка материнской платы: 49

Установка плат PCI-E/PCI: 50

Установка блока питания: 50

Снятие передней панели: 51

Снятие верхней панели: 51

Установка жестких дисков и твердотельных накопителей: 52

Установка дополнительных твердотельных накопителей: 52

Подключение контроллера вентилятора: 53

Установка передних разъемов ввода/вывода: 53

Часто задаваемые вопросы: 54

Поздравляем!

Благодарим за приобретение корпуса игрового компьютера Carbide Series SPEC-ALPHA формата Mid Tower.

Корпус SPEC-ALPHA привлекает к себе внимание благодаря смелому геометрическому дизайну. Но внешний вид не всегда свидетельствует о функциональных возможностях — современная технология установки оптических приводов в любом месте корпуса обеспечивает фантастические возможности охлаждения, а встроенный держатель для разъемов USB 3.0, твердотельных накопителей и трехрежимного контроллера вентилятора позволяет собрать систему именно так, как вы хотите, подчеркнув аккуратность сборки боковой панелью с большим окном

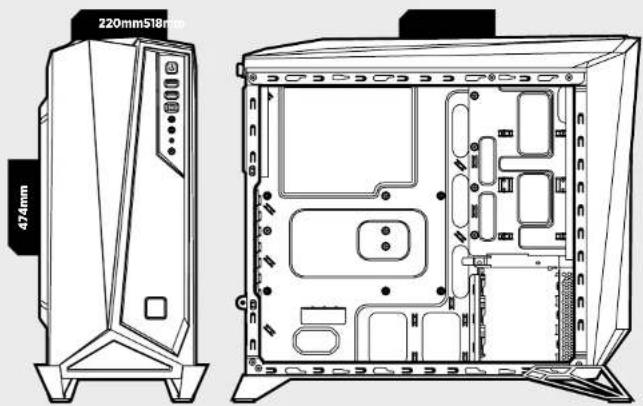

Длина: 518mm

Ширина: 220mm

Высота: 474mm

Macca: 6.2kg

Максимальная длина графического процессора: 380mm

Максимальная высота охладителя центрального процессора: 156mm

Максимальная длина блока питания: 190mm

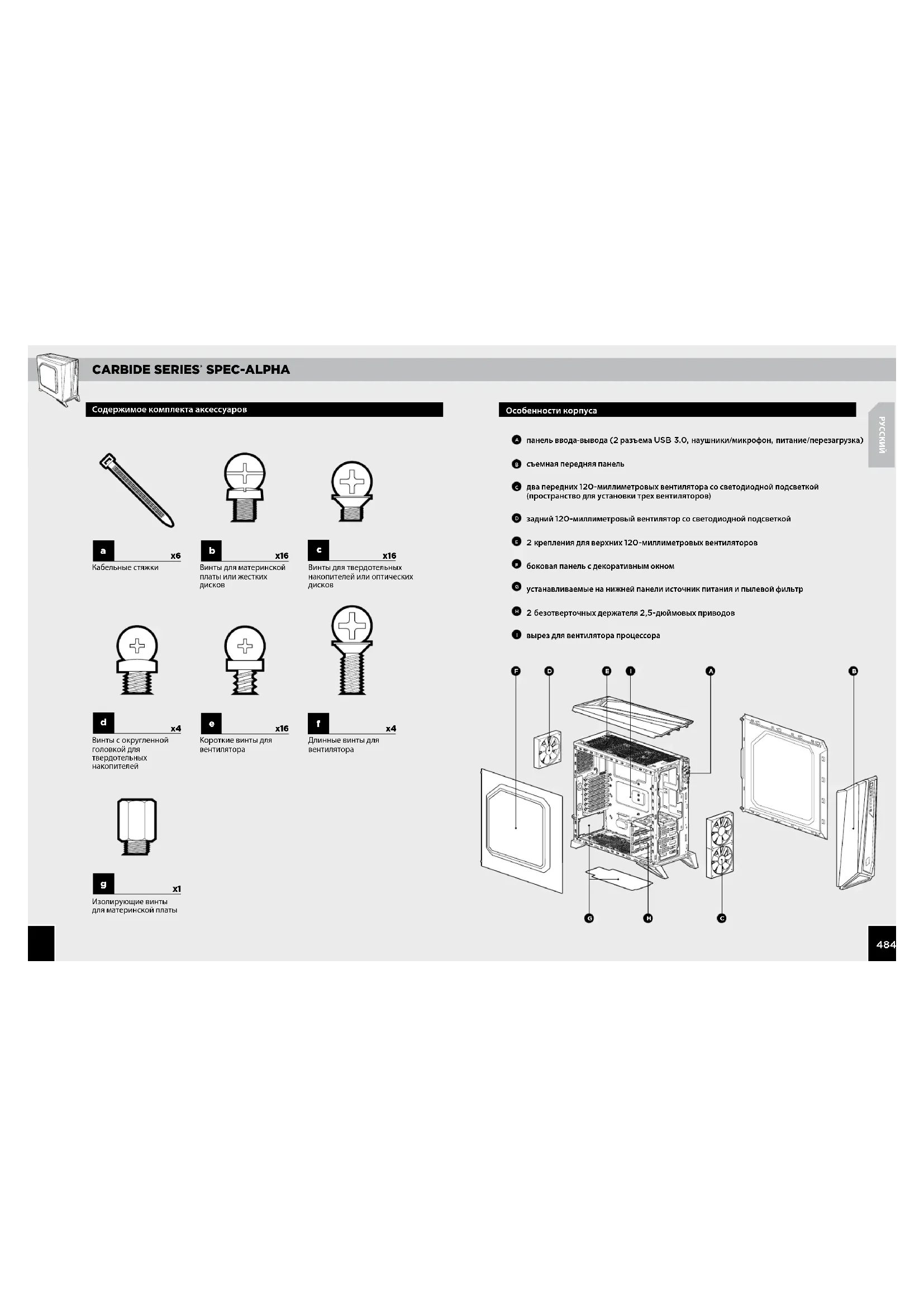

Содержимое комплекта аксессуаров

Изолирующие винты для материнской платы

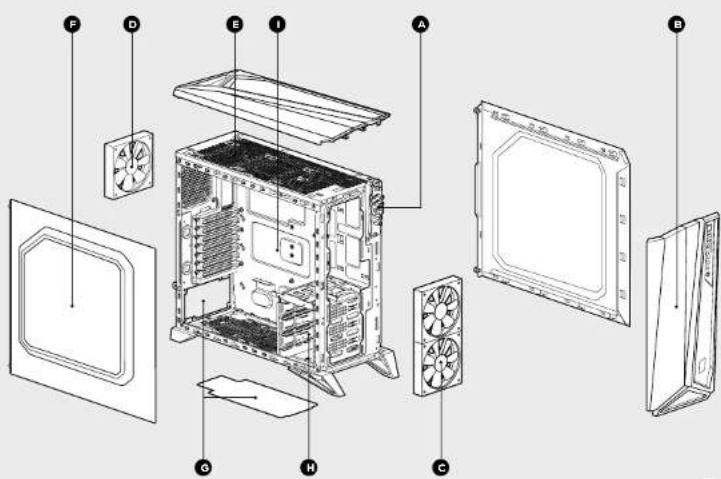

Особенности корпуса

панель ввода-вывода (2 разъема USB 3.0, наушники/микрофон, питание/перезагрузка)
в съемная передняя панель
с два передних 120-миллиметровых вентилятора со светодиодной подсветкой (пространство для установки трех вентиляторов)
задний 120-миллиметровый вентилятор со светодиодной подсветкой
2 крепления для верхних 120-миллиметровых вентиляторов
F боковая панель с декоративным окном
устанавливаемые на нижней панели источник питания и пылевой фильтр
2 безотверточных держателя 2,5-дюймовых приводов
вырез для вентилятора процессора

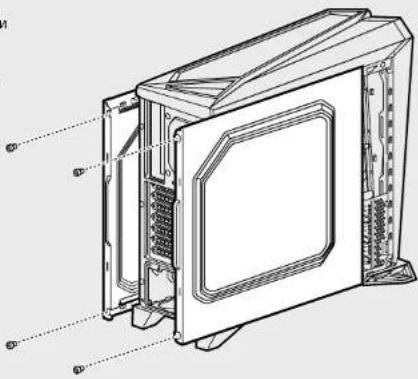

1. Снятие боковых панелей

Отвинтите барашковые винты, сдвиньте боковые панели назад и снимите их.

Примечание. Во избежание случайных повреждений при сборке системы компания Corsair рекомендует снять и отложить в сторону обе боковые панели. Обе боковые панели взаимозаменяты и должны быть снаты во избежание путамицы.

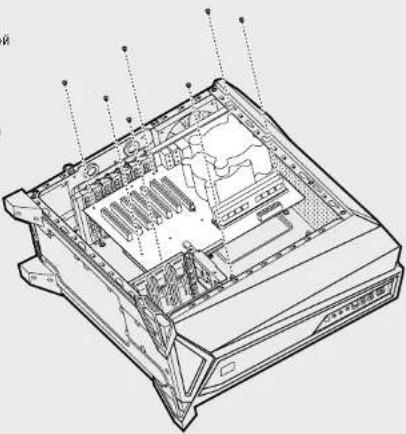

2. Установка материнской платы

Сначала установите заглушку портов ввода-вывода материнской платы (информацию см. в руководстве по эксплуатации материнской платы).

Поместите материнскую плату на предварительно установленные опорные изолирующие винты.

Используйте винты из комплекта для крепления материнской платы в соответствующем отсеке.

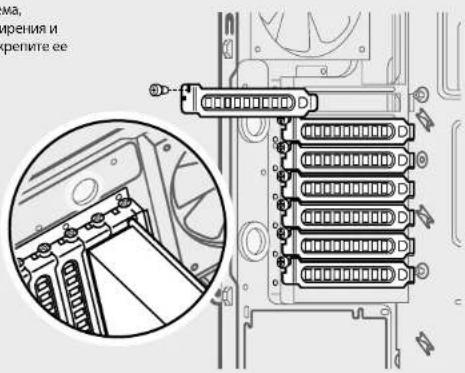

Снимите крышку разъема, установите плату расширения и при необходимости закрепите ее винтами.

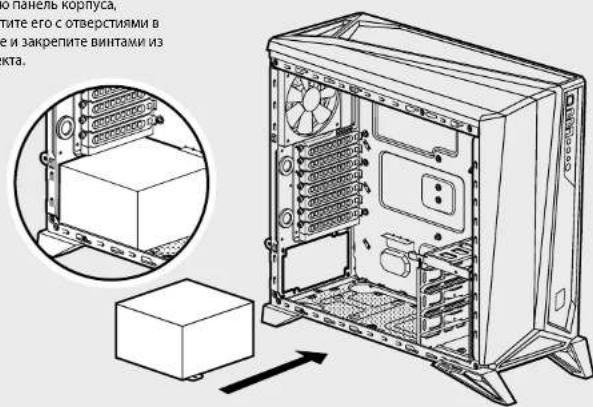

4. Установка блока питания

Поместите блок питания на нижнюю панель корпуса, совместите его с отверстиями в корпусе и закрепите винтами из комплекта.

CARBIDE SERIES SPEC-ALPHA

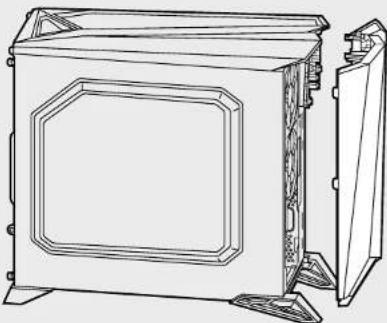

5. Снятие передней панели

Чтобы снять переднюю панель,

осторожно сдвиньте ее с корпуса,

надавив на фиксирующие защелки.

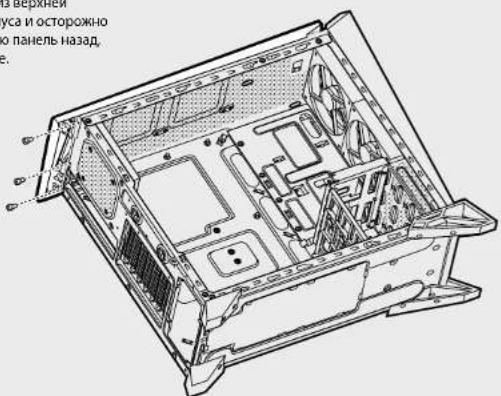

6. Снятие верхней панели

Извлеките винты из верхней

задней части корпуса и осторожно

сдвигайте верхнюю панель назад,

пока не снимете ее.

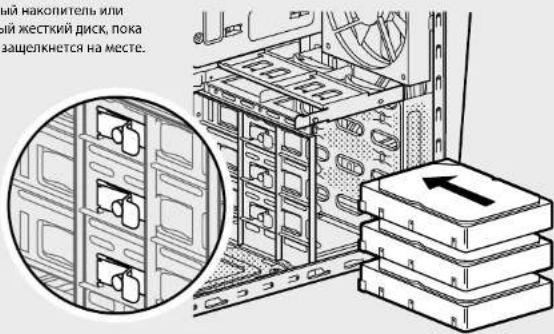

7. Установка жестких дисков и твердотельных накопителей

Просто потяните фиксатор назад

и задвигайте 2,5-дюймовый
твердотельный накопитель или
3.5-дюймовый жесткий диск, пока
фиксатор не защелкнется на месте.

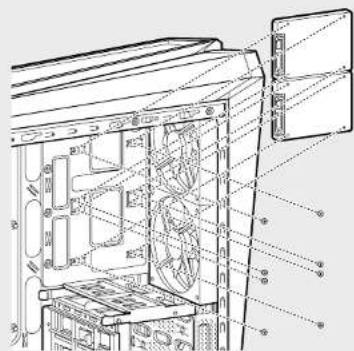

8. Установка дополнительных твердотельных накопителей

Поместите привод 2.5 дюйма

на среднюю панель корпуса

и закрепите входящими в

комплект винтами из коробки для

аксессуаров.

9. Подключение контроллера вентилятора

1. Подключите разъем питания SATA к кабелю питания SATA на блоке питания.
2. Подключите 3-или 4-контактный разъем вентилятора к разъему вентилятора корпуса.
3. Для выбора скорости вентилятора нажмите переключатель выбора скорости.

10. Установка передних разъемов ввода-вывода

Расположение разъемов и контактов для передней панели см. в руководстве по эксплуатации материнской платы.

Часто задаваемые вопросы

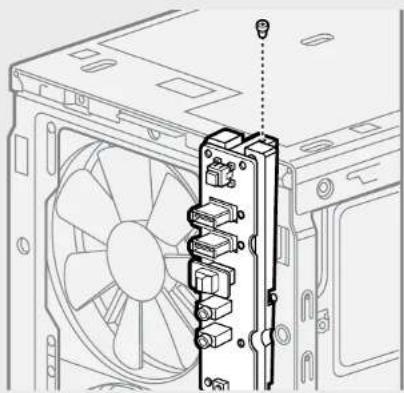

1. Как снять панель ввода-вывода?

При необходимости можно удалить панель ввода-вывода, сняв переднюю панель (действие 5) и открутив 2 винта с каждой стороны панели ввода-вывода (см. схему).

1. Имеет ли значение полярность при использовании разъема питания и перезагрузки на панели ввода-вывода?

Нет, она важна только для светодиодных разъемов.

1. К кому следует обратиться, если корпус получен поврежденным или один из вентиляторов больше не работает?

Перейдите на веб-сайт www.corsair.force.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные детали.

1. Где можно установить вентилятор?

Расположение мест для монтажа вентиляторов
Предельные	2 × 140 mm и 100 mm ( 2 × 120 mm квачькм)
Саму.	2 × 120 mm
Стару.	120 mm (самонец)
Саму.	120 mm
Обын.	x
Пасародная	x

Дополнительную информацию об этом корпусе см. на странице продукта на веб-сайте corsair.com
