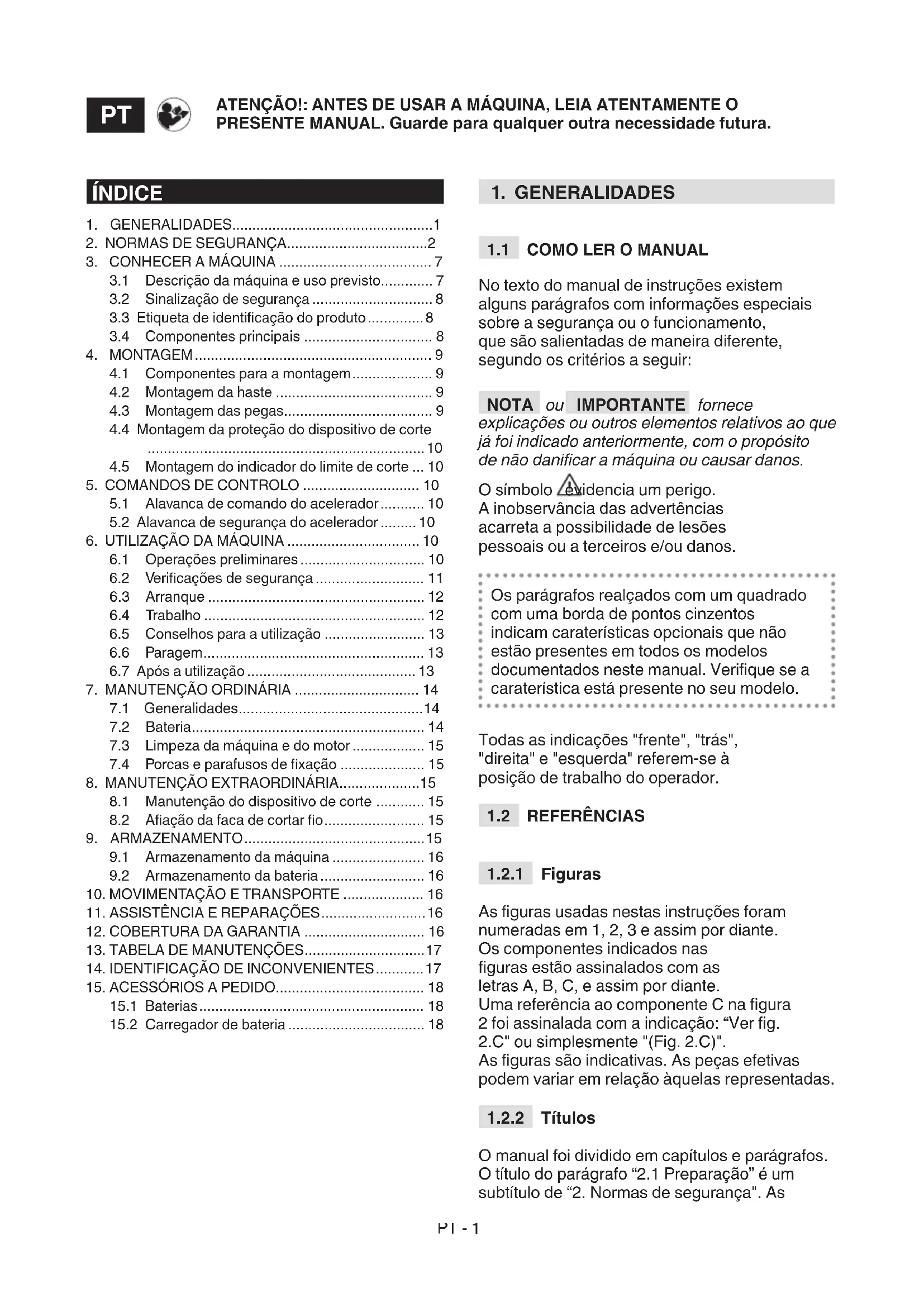

MANUAL DE UTILIZADOR SGT 24 AE STIGA
ATENÇÃO: antes de usar a máquina, leia atentamente o presente manual.
10. DESPLAZAMIENTO Y TRANSPORTE
3.1 Descrição da máquina e uso previsto.... 7
3.2 Sinalização de segurança 8
3.3 Etiqueta de identificação do produto......8
3.4 Componentes principais 8
- MONTAGEM....9
4.1 Componentes para a montagem....9
4.2 Montagem da haste 9
4.3 Montagem das pegas....9
4.4 Montagem da proteção do dispositivo de corte 10
4.5 Montagem do indicador do limite de corte ... 10
- COMANDOS DE CONTROLO .... 10
5.1 Alavanca de comando do acelerador...... 10
5.2 Alavanca de segurança do acelerador ..... 10
- UTILIZAÇÃO DA MÁQUINA 10
6.1 Operações preliminares 10
6.2 Verificações de segurança 11
6.3 Arranque 12
6.4 Trabalho 12
6.5 Conselhos para a utilização 13
6.6 Paragem....13
6.7 Após a utilização....13
- MANUTENÇÃO ORDINÁRIA 14
7.1 Generalidades....14
7.2 Bateria....14
7.3 Limpeza da máquina e do motor 15
7.4 Porcas e parafusos de fixação ..... 15
- MANUTENÇÃO EXTRAORDINÁRIA....15
8.1 Manutenção do dispositivo de corte ..... 15
8.2 Afiação da faca de cortar fio.... 15
- ARMAZENAMENTO....15
9.1 Armazenamento da máquina 16
9.2 Armazenamento da bateria.... 16
-
MOVIMENTAÇÃO E TRANSPORTE ..... 16
-
ASSISTÊNCIA E REPARAÇÕES......16
- COBERTURA DA GARANTIA 16
- TABELA DE MANUTENÇÕES......17
- IDENTIFICAÇÃO DE INCONVENIENTES......17
- ACESSÓRIOS A PEDIDO.... 18
15.1 Baterias.... 18
15.2 Carregador de bateria 18
1. GENERALIDADES
1.1 COMO LER O MANUAL
No texto do manual de instruções existem alguns parágrafos com informações especiais sobre a segurança ou o funcionamento, que são salientadas de maneira diferente, segundo os critérios a seguir:
NOTA ou IMPORTANTE fornece
explicações ou outros elementos relativos ao que já foi indicado anteriormente, com o propósito de não danificar a máquina ou causar danos.
O símbolo evidencia um perigo.
A inobservância das advertências acarreta a possibilidade de lesões pessoais ou a terceiros e/ou danos.
Os parágrafos realçados com um quadrado com uma borda de pontos cinzentos indicam caraterísticas opcionais que não estão presentes em todos os modelos documentados neste manual. Verifique se a caraterística está presente no seu modelo.
Todas as indicações "frente", "trás", "direita" e "esquerda" referem-se à posição de trabalho do operador.
1.2 REFERÊNCIAS
1.2.1 Figuras
As figuras usadas nestas instruções foram numeradas em 1, 2, 3 e assim por diante.
Os componentes indicados nas figuras estão assinalados com as letras A, B, C, e assim por diante.
Uma referência ao componente C na figura
2 foi assinalada com a indicação: "Ver fig.
2.C" ou simplesmente "(Fig. 2.C)".
As figuras são indicativas. As peças efetivas podem variar em relação àquelas representadas.
1.2.2 Títulos
O manual foi dividido em capítulos e parágrafos.
O título do parágrafo "2.1 Preparação" é um subtítulo de "2. Normas de segurança". As
referências a títulos ou parágrafos foram assinaladas com a abreviatura cap. ou par. e o respetivo número. Exemplo: “cap. 2” ou “par. 2.1”.
2. NORMAS DE SEGURANÇA
2.1 PREPARAÇÃO
⚠ Familiarize-se com os comandos e com o uso apropriado da máquina. Aprenda a parar rapidamente a máquina. A inobservação dos avisos e das instruções pode causar incêndios e/ ou graves ferimentos.
- Nunca permita que a máquina seja utilizada por crianças ou por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, que não tiverem experiência ou conhecimento, ou por pessoas que não tiverem o conhecimento necessário das instruções. As leis locais podem estabelecer uma idade mínima para o utilizador.
- Nunca use a máquina caso o utilizador se encontre numa situação de cansaço ou de mal-estar, ou caso tenha ingerido medicamentos, drogas, álcool ou substâncias nocivas para os seus reflexos e atenção.
- Lembre-se que o operador ou o utilizador é responsável por acidentes e imprevistos que possam ocorrer com outras pessoas ou com a sua propriedade. É de responsabilidade do utilizador a avaliação dos potenciais riscos do terreno onde deve trabalhar, bem como tomar todas as precauções
necessárias de forma a garantir a sua segurança e a de terceiros, especialmente em declives, terrenos acidentados, escorregadios ou instáveis.
- Caso a máquina seja cedida ou emprestada a terceiros, certifique-se de que o utilizador tome conhecimento das instruções de uso contidas no presente manual.
2.2 OPERAÇÕES PRELIMIÑARES
Equipamentos de proteção individual (EPI)
- Use roupas de proteção aderentes equipadas com proteções anticorte, luvas antivibração, capacete, óculos de proteção, máscaras antipoeira, auriculares de proteção auditiva e sapatos anticorte com sola antiderrapante.
- O uso de proteções acústicas pode reduzir a capacidade de ouvir eventuais advertências (grito ou alarmes). Preste a máxima atenção no que acontece na área de trabalho.
- Não use cachecóis, camisas, colares, pulseiras, vestuário com partes soltas e com laços ou gravatas e, para além disso, acessórios pendentes que possam ficar presos na máquina ou em objetos e materiais presentes no local de trabalho.
- Prenda adequadamente os cabelos compridos.
Área de trabalho / Máquina
- Inspezione cuidadosamente toda a área de trabalho e retire tudo o que possa ser expelido pela máquina
ou que possa danificar o dispositivo de corte/partes rotativas (pedras, ramos, fios de ferro, ossos, etc.).
2.3 DURANTE A UTILIZAÇÃO
Área de trabalho
- Não utilize a máquina em ambientes com risco de explosão, em presença de líquidos inflamáveis, gás ou poeira. Os aparelhos elétricos geram faíscas que podem incendiar a poeira ou os vapores.
- Corte a relva somente à luz do dia ou com boa iluminação artificial e em condições de boa visibilidade.
- Afaste pessoas, crianças e animais da área de trabalho. É necessário que as crianças sejam supervisionadas por um outro adulto.
- Verifique que outras pessoas fiquem no mínimo a 15 metros do raio de ação da máquina ou a pelo menos 30 metros para os cortes mais difíceis.
- Evite trabalhar na relva molhada, sob a chuva e com risco de temporais, especialmente caso haja probabilidade de raios.
- Não exponha a máquina à chuva ou a ambientes molhados. A água que penetra numa ferramenta aumenta o risco de choque elétrico.
- Evite, na medida do possível, trabalhar com o solo molhado ou escorregadio ou, de qualquer maneira, sobre terrenos muito acidentados ou íngremes que não garantem a estabilidade do operador durante o trabalho.
- Preste particular atenção nas irregularidades do terreno (elevações, sulcos), nos declives, nos perigos ocultos e na presença de eventuais obstáculos que possam limitar a visibilidade.
- Preste muita atenção na proximidade de barrancos, valas ou diques.
- Trabalhe no sentido transversal ao plano inclinado e nunca no sentido da subida/descida, prestando muita atenção nas mudanças de direção, certificando-se do seu ponto de apoio e mantendo-se sempre a jusante do dispositivo de corte.
- Quando utilizar a máquina perto de ruas, preste atenção no trânsito.
Comportamentos
- Durante o trabalho, a máquina deve sempre ser segurada firmemente com as duas mãos, mantendo a unidade motriz no lado direito do corpo e o conjunto de corte abaixo da linha da cintura. Não estenda o braço excessivamente.
- Evite o contato do corpo com superfícies em massa ou em terra, como tubos, radiadores, fogões e frigoríficos. O risco de choque elétrico aumenta caso o corpo se encontre em massa ou em terra.
- Assuma uma posição parada e estável e mantenha um comportamento prudente.
- Nunca corra, caminhe somente.
- Deixe sempre mãos e pés longe do dispositivo de corte, durante o arranque e uso da máquina.
- Atenção: o elemento de corte continua a girar durante alguns segundos após o seu desengate ou após o desligamento do motor.
- Preste atenção nos possíveis arremessos de material provocado pelo dispositivo de corte.
- Préste atenção para não colidir violentamente o dispositivo de corte contra corpos estranhos/obstáculos. Caso o dispositivo de corte encontre um obstáculo/objeto, poderá ocorrer um contragolpe (kickback). Este contato pode causar um rapidíssimo impulso na direção inversa, empurrando o dispositivo de corte para cima e na direção do operador. O contragolpe pode provocar a perda de controlo da máquina, com possíveis consequências gravíssimas. Para evitar o contragolpe, adote as precauções adequadas indicadas a seguir:
– Segure a máquina de maneira firme, com as duas mãos, e coloque o seu corpo e os braços numa posição que lhe permita resistir às forças do contragolpe.
– Não estique os braços muito para cima e não corte acima da linha da cintura. - Utilize somente os dispositivos de corte especificados pelo fabricante.
- Siga as instruções do fabricante relativas à manutenção do dispositivo de corte.
- Preste atenção contra lesões decorrentes de qualquer dispositivo predisposto para o corte do comprimento do fio.
Em caso de rupturas ou acidentes durante o trabalho, pare imediatamente o motor e afaste a máquina para não provocar outros danos. Em caso de acidentes com lesões pessoais ou a terceiros, adote imediatamente os procedimentos de primeiros socorros mais adequados ao caso e procure um Atendimento Médico para os tratamentos necessários. Remova cuidadosamente eventuais detritos que possam causar danos ou lesões a pessoas ou animais caso permaneçam sem vigilância.
A exposição prolongada às vibrações pode provocar lesões e problemas neurovasculares (conhecidos também como «fenómeno de Raynaud» ou «síndrome da mão roxa») sobretudo para quem sofre de problemas circulatórios. Os sintomas podem ser relacionados às mãos, aos pulsos e aos dedos e manifestam-se com a perda de sensibilidade, torpor, coceira, dor, descoloração ou alterações estruturais da pele. Esses efeitos podem ser ampliados pelas baixas temperaturas ambientais e/ou por uma garra excessiva nas pegas. Ao surgir tais sintomas, é necessário reduzir o tempo de utilização da máquina e consultar um médico.
Limitações à utilização
- A máquina não deve ser utilizada por pessoas que não sejam capazes de segurá-la firmemente com as duas mãos e/ou de ficar estavelmente
em equilíbrio sobre as pernas durante o trabalho.
- Nunca monte elementos de corte metálicos. Com esta máquina, é proibido o uso de lâminas metálicas ou rígidas de qualquer tipo.
- Nunca utilize a máquina com as proteções danificadas, ausentes ou posicionadas incorretamente.
- Não utilize a máquina se os acessórios/ferramentas não tiverem sido instalados nos pontos previstos.
- Não desconecte, desative, remova ou adultere os sistemas de segurança/ microinterruptores presentes.
- Não utilize a ferramenta elétrica caso o interruptor não seja capaz de ligá-la ou pará-la regularmente. Uma ferramenta elétrica que não puder ser acionada pelo interruptor é perigosa e deve ser consortada.
- Não submeta a máquina a esforços excessivos e não use uma máquina pequena para executar trabalhos pesados. O uso de uma máquina adequada reduz os riscos e melhora a qualidade do trabalho.
2.4 MANUTENÇÃO E ARMAZENA MENTO
Uma manutenção regular e um correto armazenamento preserva a segurança da máquina e o nível do seu desempenho.
Manutenção
- Nunca utilize a máquina com partes desgastadas ou danificadas. As peças
danificadas ou deterioradas devem ser substituídas e nunca deverão ser reparadas.
- Durante as operações de regulação da máquina, preste atenção para evitar que os dedôs fiquem presos entre o dispositivo de corte em movimento e as partes fixas da máquina.
O nível de ruído e de vibrações indicado nas presentes instruções são valores máximos de utilização da máquina. O uso de um elemento de corte não balanceado, a velocidade excessiva de movimento, a falta de manutenção influenciam de modo significativo as emissões sonoras e as vibrações. Consequentemente, é necessário adotar medidas preventivas capazes de eliminar possíveis danos devidos a um ruído elevado e aos esforços por vibrações. Efetue a manutenção da máquina, use protetores de ouvido antirruído e faça pausas durante o trabalho.
Armazenamento
- Para reduzir o risco de incêndio, não deixe recipientes com os materiais residuais no interior de um local.
2.5 RISCOS RESIDUAIS
Embora todas as recomendações de segurança sejam respeitadas, ainda podem subsistir alguns riscos: – de lesões nos dedos e nas mãos se atingidos pela rotação do fio do cabeçote;
– perigo de lesões nos pés se atingidos pelo fio do cabeçote; – arremesso de pedras e terra.
2.6 BATERIA / CARREGADOR DE BATERIA
IMPORTANTE As seguintes normas de segurança integram as recomendações de segurança presentes no manual específico da bateria e do carregador de bateria em anexo à máquina.
- Para carregar a bateria, utilize apenas o carregador de bateria recomendado pelo fabricante. O carregador de bateria inadequado pode provocar um choque elétrico, o aquecimento excessivo ou o vazamento de líquido corrosivo da bateria.
- Utilize somente as baterias específicas previstas para o seu dispositivo. O uso de outras baterias pode provocar lesões e risco de incêndio.
- Certifique-se de que o aparelho esteja desligado antes de inserir a bateria. Colocar uma bateria num aparelho elétrico aceso pode provocar acidentes.
- Mantenha a bateria afastada de clipes, moedas, chaves, pregos ou outros objetos metálicos pequenos que possam provocar o curto-circuito dos contatos. Um curto-circuito dos contatos da bateria pode originar combustões ou incêndios.
- Não use o carregador de bateria em ambientes onde
estejam presentes substâncias inflamáveis ou em superfícies facilmente inflamáveis, como papel, tecido, etc. Durante a recarga, o carregador de bateria se aquece e pode provocar incêndio.
- Durante o transporte dos acumuladores, preste atenção para que os contatos não sejam conectados entre si e não use contentores metálicos para o transporte.
2.7 PROTEÇÃO DO MEIO AMBIENTE
A proteção do ambiente deve ser um aspecto importante e prioritário no uso da máquina, para o benefício da convivência civil e do ambiente no qual vivemos.
- Evite ser um elemento de incómodo para com a vizinhança. Utilize a máquina somente em horários razoáveis (nem muito cedo pela manhã, nem tarde da noite quando as pessoas poderão se sentir incomodadas).
- Siga rigorosamente às normas locais para a eliminação de embalagens, partes deterioradas ou qualquer elemento de forte impacto ambiental. Estes resíduos não devem ser jogados no lixo, mas devem ser separados e entregues nos centros de recolha apropriados, que providenciarão a reciclagem dos materiais.
- Siga rigorosamente as normas locais para a eliminação dos materiais residuais.
- No momento da desativação, não abandone a máquina no meio ambiente, mas
contate um centro de recolha, em conformidade com as normas locais vigentes.
Não jogue os aparelhos elétricos junto com os lixos domésticos. Em conformidade com a Diretiva Europeia 2012/19/UE sobre os lixos de aparelhagens elétricas e eletrónicas e a sua execução conforme as normas nacionais, as aparelhagens elétricas inutilizadas devem ser recolhidas separadamente, a fim de que sejam reutilizadas de modo eco-compatível. Se as aparelhagens elétricas forem eliminadas num aterro ou no solo, as substâncias nocivas podem atingir a camada aquífera e entrar na cadeia alimentar, danificando a sua saúde e o bem-estar. Para informações mais detalhadas sobre a eliminação deste produto, contate o Órgão competente para a eliminação de lixos domésticos ou o seu revendedor.
No término da sua vida útil, elimine as baterias com a devida atenção ao nosso ambiente. A bateria contém material que é perigoso para nós e para o ambiente. Ela deve ser removida e eliminada separadamente numa estrutura que aceita as baterias de íons de lítio.
A recolha diferenciada de produtos e embalagens usados permite a reciclagem dos materiais e a reutilização dos mesmos. A reutilização dos materiais reciclados ajuda a prevenir a
poluição ambiental e reduz a demanda de matérias-primas.
3. CONHECER A MÁQUINA
3.1 DESCRIÇÃO DA MÁQUINA E USO PREVISTO
Esta máquina é um equipamento para jardinagem e, mais especificamente, um aparador de relva/aparador de canto portátil alimentado a bateria.
A máquina é basicamente composta por um motor que, por meio de um eixo de transmissão, aciona um dispositivo de corte (cabeçote porta-fio).
O dispositivo de corte atua num plano aproximadamente paralelo ao terreno (caso seja utilizado como um aparador de relva) ou aproximadamente perpendicular ao terreno (caso seja utilizado como aparador de canto).
O operador pode acionar os comandos principais permanecendo sempre à distância de segurança do dispositivo de corte.
3.1.1 Uso previsto
Esta máquina foi projetada e fabricada para:
- o corte da relva e vegetação não lenhosa (p. ex. bordas de canteiros, plantações, muros, cercas ou espaços verdes de superfície limitada;
- efetuar o acabamento do corte realizado com uma ceifeira;
- ser utilizada por um único operador.
3.1.2 Uso inadequado
Qualquer outro uso, não conforme àqueles acima citados, pode ser perigoso e causar danos a pessoas e/ou objetos. Incluem-se no uso inadequado (como, por exemplo, mas não somente):
- Utilizar a máquina para varrer, inclinando o cabeçote porta-fio. A potência do motor pode arremessar objetos e pequenas pedras até 15 metros ou mais, causando danos ou provocando lesões em pessoas;
- acertar sebes ou outros trabalhos nos quais o dispositivo de corte não seja usado ao nível do solo;
- cortar ou triturar arbustos, moitas e flores;
-
usar a máquina para o corte de materiais de origem não vegetal;
-
usar a máquina com o dispositivo de corte acima da linha de cintura do operador;
- usar a máquina em jardins públicos, parques, centros desportivos, em ruas, campos e bosques;
- usar dispositivos de corte diferentes daqueles enumerados na tabela "Dados Técnicos". Perigo de feridas e lesões graves.
– utilizar a máquina por mais de uma pessoa.
IMPORTANTE O uso inadequado da
máquina provoca a perda da garantia e exime o Fabricante de toda e qualquer responsabilidade, competindo ao utilizados os ónus decorrentes de danos ou lesões próprias ou a terceiros.
Esta máquina é destinada para ser usada pelos consumidores, isto é, operadores não profissionais. É destinada a hobby.
3.2 SINALIZAÇÃO DE SEGURANÇA
Na máquina estão presentes vários símbolos (Fig. 2). A sua função é relebrar ao operador os comportamentos que devem ser seguidos para utilizá-la com a atenção e a cautela necessárias.
Esta máquina, caso não seja usada corretamente, pode ser perigosa para si e para terceiros.
ATENÇÃO! Antes de usar esta máquina, leia o manual de instruções.
O operador que utilizar esta máquina, usada em condições normais para um uso diário contínuo, poderá estar exposto a um nível de ruído igual ou superior a 85 dB (A). Use proteções de ouvido e óculos.
PERIGO DE ARREMESSO DE MATERIAL! Preste
atenção no arremesso de material, provocado pelo dispositivo de corte, que pode provocar graves lesões a pessoas ou objetos.
PERIGO DE ARREMESSO
DE MATERIAL! Afaste
qualquer pessoa ou animal doméstico a pelo menos 15 m durante a utilização da máquina!.
Mantenha os passantes à distância.
Não exponha a máquina à chuva (ou à humidade).
IMPORTANTE As etiquetas adesivas danificadas ou ilegíveis devem ser substituídas. Solicite as novas etiquetas ao seu centro de assistência autorizado.
3.3 ETIQUETA DE IDENTIFICAÇÃO DO PRODUTO
A etiqueta de identificação contém os seguintes dados (Fig. 1):
- Nível de potência acústica
- Marca de conformidade
- Ano de fabrico
- Tipo de máquina
- Número de matrícula
- Nome e endereço do fabricante
- Código do artigo
Transcreva os dados de identificação da máquina nos respetivos espaços da etiqueta que fica no verso da capa.
IMPORTANTE Utilize os dados de identificação indicados na etiqueta de identificação do produto sempre que contatar a oficina autorizada.
IMPORTANTE O exemplo da declaração de conformidade está nas últimas páginas do manual.
3.4 COMPONENTES PRINCIPAIS
A máquina é constituída pelos seguintes componentes principais, aos quais correspondem as seguintes funções (Fig.1)
A. Unidade motriz: fornece o movimento ao dispositivo de corte através de um eixo de transmissão.
B. Haste: conecta a pega posterior à unidade motriz.
C. Dispositivo de corte: é o elemento responsável pelo corte da vegetação.
1. Cabeçote porta-fio: dispositivo de corte com filo de nylon.
D. Proteção do dispositivo de corte: é uma proteção de segurança que impede que os objetos porventura recolhidos pelos dispositivos de corte sejam lançados pela máquina.
E. Pega dianteira: de forma semicircular, permite conduzir a máquina.
F. Pega traseira: permite conduzir a máquina e é o local onde se encontram os principais comandos de ligação/desligamento/aceleração.
G. Bateria: (caso não seja fornecida com a máquina, ver o cap. 15 "acessórios a pedido") dispositivo que fornece corrente elétrica à ferramenta. As suas características e as instruções de utilização encontram-se descritas num manual específico.
H. Carregador de bateria (caso não seja fornecido com a máquina, ver o cap. 15 "acessórios a pedido): dispositivo que é utilizado para recarregar a bateria.
4. MONTAGEM
IMPORTANTE As normas de segurança a seguir encontram-se descritas no cap. 2. Respeite escrupulosamente tais indicações para não correr graves riscos ou perigos.
Por motivos de armazenagem e transporte, alguns dos componentes da máquina não são montados diretamente na fábrica, pois podem somente ser montados após a remoção da embalagem, de acordo com as seguintes instruções.
A remoção da embalagem e a conclusão da montagem devem ser efetuadas numa superfície plana e sólida, com espaço suficiente para a movimentação da máquina e das embalagens, utilizando sempre as ferramentas adequadas. Não utilize a máquina antes de concluir as indicações da seção "MONTAGEM".
4.1 COMPONENTES PARA A MONTAGEM
Na embalagem estão incluídos os componentes para a montagem.
4.1.1 Remoção da embalagem
- Abra a embalagem com cuidado e preste atenção para não perder os componentes.
- Consulte a documentação inserida na caixa, incluindo as presentes instruções.
- Retire da caixa todos os componentes não montados.
- Retire a máquina da caixa.
- Elimine a caixa e as embalagens no respeito das normas locais.
Antes de efetuar a montagem, verifique se a bateria não foi inserida no seu alojamento.
4.2 MONTAGEM DA HASTE
1.a Modelo TR 24 Li B
- Insira e empurre a parte inferior da haste (Fig. 3.A) na parte superior (Fig. 3.B) até ouvir o clique que a bloqueia na posição.
NOTA Após ser montada, a haste não pode ser desmontada.
O comprimento da haste pode ser regulado (par. 6.1.3).
1.b Modelo TR 24 Li
– Alinhe a parte superior da haste (Fig. 4.A) com a parte inferior (Fig. 4.B), seguindo a indicação das setas;
- empurre a parte inferior em direção à parte superior da haste;
- concluída a introdução, aperte o manípulo (Fig. 4.C) seguindo o sentido indicado pela seta - cadeado fechado.
– certificar-se de que a parte inferior e superior da haste estejam bem apertadas.
4.3 MONTAGEM DAS PEGAS
4.3.1 Montagem da pega dianteira
1.a Modelo TR 24 Li B
- Insira a pega dianteira (Fig. 5.A) na haste (Fig. 5.B), com o alojamento do parafuso voltado para o lado esquerdo.
1.b Modelo TR 24 Li
- Insira a pega dianteira (Fig. 6.A) no suporte pré-montado (Fig. 6.B), com o alojamento do parafuso voltado para o lado direito.
-
Coloque o parafuso e aperte o manípulo, sem apertá-lo (Fig. 5.C, Fig. 6.C).
-
Regule a pega na posição mais ergonómica para o operador (cap. 6.1.2).
- Aperte o manípulo.
4.4 MONTAGEM DA PROTEÇÃO DO DISPOSITIVO DE CORTE
Use luvas de proteção.
A cada dispositivo de corte deve ser associada a proteção específica, como indicado na tabela de Dados Técnicos.
- Posicione a proteção (Fig. 7.A) na correspondência dos orifícios que se encontram na base da unidade motriz (Fig. 7.B).
- Fixe a proteção (Fig. 7.A) apertando bem os parafusos (Fig. 7.C).
NOTA Na proteção do dispositivo de corte, encontra-se presente o seguinte símbolo:
Indica o sentido de rotação do dispositivo de corte.
4.5 MONTAGEM DO INDICADOR DO LIMITE DE CORTE
1.a Modelo TR 24 Li B
- Insira e engate as duas extremidades do indicador do limite de corte (Fig. 8.A) nos respectivos orifícios presentes na unidade motriz (Fig. 8.B).
1.b Modelo TR 24 Li
– Alargue levemente o indicador do limite de corte (Fig. 9.A) e insira-o no alojamento preparado na unidade motriz (Fig. 9.B).
5. COMANDOS DE CONTROLO
5.1 ALAVANCA DE COMANDO DO ACELERADOR
Permite o arranque/paragem da máquina e simultaneamente engata/desengata o dispositivo de corte.
O acionamento da alavanca comando do acelerador (Fig. 10.A) somente é possível caso seja pressionada simultaneamente a alavanca de segurança do acelerador (Fig. 10.B).
Para o arranque:
- prima simultaneamente a alavanca de comando do acelerador e a alavanca de segurança do acelerador.
O arranque da máquina provoca a rotação simultânea do dispositivo de corte.
A máquina para automaticamente quando a alavanca de comando do acelerador é solta.
6. UTILIZAÇÃO DA MÁQUINA
IMPORTANTE As normas de segurança a seguir encontram-se descritas no cap. 2. Respeite escrupulosamente tais indicações para não correr graves riscos ou perigos.
6.1 OPERAÇÕES PRELIMINARES
Antes de começar a trabalhar, é necessário efetuar uma série de verificações e operações, a fim de garantir os melhores resultados e a máxima segurança.
- certifique-se de que a bateria não esteja inserida no seu alojamento;
- coloque a máquina na posição horizontal e bem apoiada no terreno;
- regule o diâmetro de corte (par. 6.1.1)
- regule a máquina do ponto de vista ergonómico e funcional, para adaptá-la à estatura do utilizador e à tipologia de trabalho (par. 6.1.2 - par. 6.1.6);
- verifique a bateria (par. 6.1.7).
6.1.1 Regulação do diâmetro de corte (somente para corte em movimento)
É possível configurar um diâmetro de corte mais ou menos amplo (30 cm ou 25 cm).
Um diâmetro de corte mais amplo ajuda a efetuar o trabalho mais rapidamente e é oportuno utilizá-lo em caso de um maior tempo de trabalho. Um diâmetro de corte menor otimiza o tempo de funcionamento e a velocidade de corte.
Para configurar o menor diâmetro de corte:
- Remova a faca de cortar fio (Fig. 11.A) da proteção do dispositivo de corte (Fig. 11.B), desaparafusando o parafuso (Fig. 11.C);
- gire a faca corta-fio em 180°;
- somente para o modelo TR 24 Li B: posicione a faca cortafio no orifício mais interno;
- remonte a faca de cortar fio (Fig. 11.A) na proteção do dispositivo de corte (Fig. 11.B).
6.1.2 Regulação da pega dianteira
- Desaparafuse o manípulo (Fig. 12.A);
2.a Para o modelo TR 24 Li B
- faça deslizar a pega dianteira até encontrar a posição mais ergonómica para o operador;
2.b Para o modelo TR 24 Li
- faça deslizar e/ou direcionar a pega até encontrar a posição mais ergonómica para o operador. A pega somente pode ser direcionada para frente.
- Aperte o manípulo (Fig. 12.A).
6.1.3 Regulação do comprimento da haste (somente para o modelo TR 24 Li B)
- Solte o manípulo (Fig. 13.A) seguindo o sentido indicado pela seta - cadeado aberto;
- puxe ou empurre a haste (Fig. 13.B) até obter o comprimento desejado;
- ao concluir a regulação, aperte bem o manípulo seguindo o sentido indicado pela seta - cadeado fechado.
6.1.4 Regulação da altura da haste (somente para o modelo TR 24 Li)
- Pressione o botão (Fig. 14.A) e regule a altura da haste (Fig. 14.B) numa das quatro posições previstas (Fig. 14.C);
- certifique-se de que a haste esteja bem bloqueada.
6.1.5 Direcionamento do dispositivo de corte
O direcionamento do dispositivo de corte permite poder trabalhar passando da modalidade apara relva para a modalidade apara canto e vice-versa (Par. 3.1).
Para trabalhar na modalidade apara canto:
1.a Para o modelo TR 24 Li
- Pressione o botão (Fig. 15.A); - gire o dispositivo de corte (Fig. 15.B) em 90°, certificando-se que permaneça bloqueado na posição.
1.b Para o modelo TR 24 Li B
- Puxe para trás o acoplamento superior (Fig. 16.A); - gire a parte inferior da haste em 180º (Fig. 16.B), certificando-se que permaneça bloqueada na posição.
Efetue sempre a operação com a máquina e o dispositivo de corte parados.
6.1.6 Regulação do indicador do limite de corte (somente para o modelo TR 24 Li B)
– Gire para frente o indicador do limite de corte (Fig. 17.A) ao operar perto de árvores, meios-fios ou cercas, para evitar a colisão com o dispositivo de corte.
6.1.7 Verificação da bateria
Para cada utilização:
- verifique o estado de carga da bateria seguindo as indicações contidas no manual da bateria.
6.2 VERIFICAÇÕES DE SEGURANÇA
Efetue os seguintes controlos de segurança e verifique se os resultados correspondem às indicações das tabelas.
Efetue sempre os controlos de segurança antes da utilização.
6.2.1 Controlo geral
| Objeto Resultado | |
| Cabos (Fig. 1.E) Limpas, secas, fixadas corretamente e firmemente na máquina. | |
| Proteção do dispositivo de corte (Fig. 1.D) | Fixada corretamente e bem firme na máquina, não desgastada/ deteriorada ou danificada. |
| Parafusos na máquina Bem apertados (não soltos) | |
| Dispositivo de corte (Fig. 1.C) | Limpo, não danificado ou desgastado |
| Bateria (Fig. 1.G) Nenhum dano na sua carcaça, nenhum vazamento de líquido | |
| Passagens do ar de arrefecimento (par 7.3) | Não obstruídos |
| Máquina Nenhum sina de dano ou de desgaste | |
| Alavanca de comando do acelerador (Fig. 10.A) alavanca de segurança do acelerador (Fig. 10.B) | devem ter um movimento livre, não forçado. |
| Condução experimental Nenhuma vibração anormal.Nenhum ruído anormal | |
6.2.2 Teste de funcionamento da máquina
| Ação Resultado | |
| 1. Ligue a máquina (par. 6.3);2. Solte a alavanca de comando do acelerador (Fig. 10.A) e alavanca de segurança do acelerador (Fig. 10.B). | 1. O dispositivo de corte deve movimentar-se.2. As alavancas devem retornar rápida e automaticamente para a posição neutra e a máquina e o dispositivo de corte devem parar |
| Acione simultaneamente a alavanca de comando do acelerador (Fig. 10.A) | A alavanca de comando do acelerador permanece bloqueada. |
Se qualquer um dos resultados diferir muito dos dados indicados nas tabelas a seguir, não utilize a máquina! Leve a máquina para um centro de assistência para os controlos necessários e para a reparação.
6.3 ARRANQUE
- Certifique-se de que o dispositivo de corte não toque no terreno ou em outros objetos;
- insira corretamente a bateria no seu alojamento (par. 7.2.3);
- acione simultaneamente a alavanca de comando do acelerador (Fig. 10.A) e alavanca de segurança do acelerador (Fig. 10.B).
NOTA A cada arranque, é liberado automaticamente o novo fio (par. 6.4.2).
6.4 TRABALHO
NOTA Antes de realizar pela primeira vez um trabalho de corte, é oportuno adquirir a familiaridade necessária com a máquina e as técnicas de corte mais oportunas, segurar firmemente a máquina e efetuar os movimentos exigidos pelo trabalho.
Para operar com a máquina, proceda como será descrito a seguir:
– segure sempre a máquina bem firme com as duas mãos, mantendo o grupo de corte abaixo da linha da cintura.
NOTA Durante o trabalho, a bateria está protegida contra o descarregamento total por meio de um dispositivo de proteção que desliga a máquina e bloqueia o seu funcionamento.
NOTA A autonomía da bateria (e, então, a superfície vegetativa que pode ser cortada antes da recarga) é condicionada por vários fatores descritos no (par. 7.2.1).
6.4.1 Técnicas de trabalho
Utilize APENAS fios de nylon. A utilização de fios metálicos, fios metálicos plastificados e/ou não adequados ao cabeçote pode causar feridas e lesões graves.
a. Corte em movimento (Ceifa)
- Certifique-se de que o dispositivo de corte esteja na modalidade apara relva (par. 6.1.5);
– proceda com uma marcha regular, com um movimento em arco semelhante à foice tradicional, sem inclinar o cabeçote porta-fio durante a operação (Fig. 18).
Experimente, primeiramente, cortar à altura justa numa pequena área, para depois obter uma altura de corte uniforme, mantendo a cabeça porta-fio a uma distância constante do solo.
Para os cortes mais complicados, pode ser útil inclinar cerca de 30° para a esquerda o cabeçote porta-fio.
Não opere deste modo caso exista a possibilidade de provocar o arremesso de objetos que possam provocar lesões a pessoas, animais ou causar danos.
b. Corte de precisão (Desbaste)
Mantenha a máquina ligeiramente inclinada de maneira que a parte inferior do cabeçote porta-fio não toque o solo e a linha de corte se encontre no ponto desejado, mantendo sempre o dispositivo de corte longe do operador.
c. Corte na proximidade de cercas / alicerces
- Regule o indicador do limite de corte (se previsto, par. 6.1.6);
- aproxime lentamente o cabeçote portafio das cercas, estacas, rochas, muros etc., sem acertar com força (Fig. 17).
Se o fio colidir com um obstáculo consistente poderá partir-se ou desgastar-se; se ficar preso numa cerca, poderá partir-se bruscamente. Em qualquer caso, o corte ao redor de passeios, alicerces, muros, etc. pode causar um desgaste do fio superior ao normal.
d. Corte ao redor de árvores
- Regule o indicador do limite de corte (se previsto, par. 6.1.6);
- caminhe ao redor da árvore da esquerda para a direita, aproximando-se lentamente dos troncos, para não fazer bater o fio contra a árvore e mantendo a cabeça portafio ligeiramente inclinada para a frente.
Tenha em mente que o fio de nylon pode cortar ou danificar os pequenos arbustos e que a colisão do fio de nylon contra o tronco de arbustos ou árvores com casca macia pode danificar gravemente a planta.
6.4.2 Regulação do comprimento do fio do cabeçote durante o trabalho
O comprimento do cabeçote deve ser regulado:
- quando o fio é consumido ou fica muito curto;
- quando se nota uma rotação do motor maior que o normal;
– quando se nota uma diminuição da eficiência de corte.
- Liberação automática do fio
Esta máquina foi equipada com um cabeçote de soltura automática do fio.
Para soltar um novo fio:
- Pare a máquina (par. 6.6);
- espere dois segundos e religue a máquina.
O fio é solto de cerca 6,35 mm.
Repita o procedimento até quando o comprimento do fio não alcançar a faca corta-fio, a qual cortará o eventual comprimento em excesso.
- Liberação manual do fio
Para soltar um novo fio:
- Pare a máquina (par. 6.6);
- remova a bateria do alojamento (par 7.2.2);
- pressione a tecla posicionada no cabeçote fio (Fig. 19.A) e puxe o fio, simultânea e manualmente, até o comprimento necessário para alcançar a faca corta-fio (Fig. 19.B);
- coloque a máquina na posição de trabalho;
- insira a bateria no seu alojamento (par. 7.2.3).
6.5 CONSELHOS PARA A UTILIZAÇÃO
Durante o uso, é importante remover periodicamente a relva em torno da máquina, para evitar o superaquecimento do motor (Fig. 1.A), em razão da relva presa debaixo da proteção do dispositivo de corte (Fig. 1.D).
- pare a máquina (par. 6.6);
- remova a bateria (par. 7.2.2);
- use luvas de trabalho;
- remova a relva presa com uma chave de fenda, para permitir que o motor seja arrefecido corretamente.
6.6 PARAGEM
Para parar a máquina:
- Solte a alavanca de comando do acelerador (Fig. 10.A);
- Espere a paragem do dispositivo de corte.
⚠️ Após parar a máquina, são necessários vários segundos antes do dispositivo de corte parar.
IMPORTANTE Pare sempre a máquina durante os deslocamentos entre áreas de trabalho.
6.7 APÓS A UTILIZAÇÃO
- Remova a bateria do seu alojamento e providencie a sua recarga (par 7.2.2).
- Deixe o motor arrefecer antes de colocar a máquina em qualquer ambiente.
- Efetue a limpeza (par. 7.3).
- Verifique se não há componentes soltos ou danificados. Se necessário, substitua os componentes danificados e aperte os eventuais parafusos e porcas soltos, ou contate o centro de assistência autorizado.
IMPORTANTE Remova sempre a bateria (par. 7.2.2) sempre que for necessário deixar a máquina guardada ou desacompanhada.
7. MANUTENÇÃO ORDINÁRIA
7.1 GENERALIDADES
IMPORTANTE As normas de segurança a seguir encontram-se descritas no cap. 2. Respeite escrupulosamente tais indicações para não correr graves riscos ou perigos.
Antes de iniciar qualquer venção de manutenção:
- Pare a máquina;
- remova a bateria do seu alojamento e providencie a sua recarga (par 7.2.2);
- deixe o motor arrefecer antes de colocar a máquina em qualquer ambiente;
- use vestuário adequado, luvas de trabalho e óculos de proteção;
- leia as respectivas instruções.
- As frequências e os tipos de intervenção foram relacionados na "Tabela de manutenções" (cap. 13). A tabela tem o objetivo deajudá-lo a manter a eficiência e segurança da sua máquina. Nela, foram indicadas as principais intervenções e a frequência prevista para cada uma delas. Execute a respetiva ação de acordo com o prazo que se verificar.
- A utilização de peças sobressalentes e acessórios não originais poderá exercer efeitos negativos no funcionamento e na segurança da máquina. O fabricante não será responsabilizado em caso de danos ou lesões causadas por esses produtos.
- As peças sobressalentes originais são fornecidas pelas oficinas de assistência e pelos revendedores autorizados.
IMPORTANTE Todas as operações de manutenção e de regulação não descritas neste manual devem ser realizadas pelo seu Revendedor ou por um Centro especializado.
7.2 BATERIA
7.2.1 Autonomia da bateria
A autonomia da bateria (e, então, a superfície vegetativa que pode ser cortada antes da recarga) é condicionada principalmente por:
a. fatores ambientais, que levam a uma maior procura por energia:
- corte com vegetação densa, alta e húmida;
b. comportamentos do operador, que devem ser evitados:
- ligações e desligamentos durante o trabalho; - uso de uma técnica de corte inadequada em relação ao trabalho a ser realizado (par. 6.4);
Para melhorar a autonomia da bateria, é sempre importante:
- cortar a relva quando estiver seca;
- utilizar a técnica mais apropriada ao trabalho a ser realizado.
Caso desejar utilizar a máquina em sessões de trabalho mais longas em relação à duração da bateria standard, é possível:
- comprar uma segunda bateria standard para substituir imediatamente a bateria descarregada, sem prejudicar a continuidade de utilização;
- adquirir uma bateria com autonomia superior em relação à bateria standard (par. 15.1).
7.2.2 Remoção e recarga da bateria
- pressione na lingueta de bloqueio inserida na bateria (Fig. 20.A) e remova a bateria (Fig. 20.B);
- insira a bateria (Fig. 21.A) no seu alojamento do carregador da bateria (Fig. 21.B);
- conecte o carregador da bateria (Fig. 21.B) numa tomada de corrente com tensão correspondente àquela indicada na placa.
- efetue sempre a recarga completa, seguindo as indicações contidas no manual da bateria /carregador de bateria.
NOTA A bateria é equipada com uma proteção que impede a recarga se a temperatura ambiente não estiver incluída entre 0 e +45 °C.
NOTA A bateria pode ser recarregada em qualquer momento, até mesmo parcialmente, sem o risco de danificá-la.
7.2.3 Remontagem da bateria na máquina
Ao concluir a recarga:
-
Remova a bateria (Fig. 22.A) do seu alojamento no carregador de bateria (evitando deixá-la carregando após o término da recarga);
-
desconecte o carregador da bateria (Fig. 22.B) da rede elétrica;
-
insira a bateria (Fig. 23.B) no seu alojamento empurrando-a até o fim e ao ouvir o "clique" que a bloqueia na posição e garante o contato elétrico;
7.3 LIMPEZA DA MÁQUINA E DO MOTOR
- Limpe sempre a máquina após o uso utilizando um pano limpo e humedecido com detergente neutro.
- Remova todas as partes húmidas utilizando um pano macio e seco. A humidade pode provocar choques elétricos.
- Não utilize detergentes agressivos ou solventes para limpar as partes em plástico ou as pegas.
- Para reduzir o risco de incêndio, retire da máquina, principalmente do motor, os resíduos de relva, folhas ou excesso de graxa;
- Para evitar o aquecimento excessivo e danos ao motor ou à bateria, certifique-se sempre de que as grelhas de aspiração do ar de arrefecimento estejam limpas e sem detritos.
- Não use jatos de água e evite molhar o motor e os componentes elétricos.
7.4 PORCAS E PARAFUSOS DE FIXAÇÃO
- Mantenha bem apertados os parafusos e as porcas, para ter certeza que a máquina esteja sempre em condições seguras de funcionamento.
- Verifique regularmente se as pegas estão bem fixadas.
8. MANUTENÇÃO EXTRAORDINÁRIA
Antes de iniciar qualquer intervenção de manutenção:
- Pare a máquina;
- remova a bateria do seu alojamento e providencie a sua recarga (par 7.2.2);
- deixe o motor arrefecer antes de colocar a máquina em qualquer ambiente;
- use vestuário adequado, luvas de trabalho e óculos de proteção;
- leia as respectivas instruções.
8.1 MANUTENÇÃO DO DISPOSITIVO DE CORTE
Para esta máquina, foi previsto o uso de dispositivos de corte com o código indicado na tabela Dados Técnicos.
Devido à evolução do produto, os dispositivos de corte indicados na tabela Dados Técnicos poderão ser substituídos, no decorrer dos anos, por outros com características semelhantes de intercambialidade e segurança de funcionamento.
⚠️ Não toque no dispositivo de corte enquanto não for retirada a bateria e enquanto o dispositivo de corte não estiver completamente parado.
8.1.1 Substituição da bobina do cabeçote porta-fio
- Pressione nas duas línguas laterais (Fig. 24.A) e remova a tampa (Fig. 24.B);
- remova a bobina (Fig. 24.C);
- insira a nova bobina (Fig. 25.A), tomando o cuidado de fazer sair a extremidade do fio pelo orifício do cabeçote (Fig. 25.B);
- Remonte a tampa (Fig. 25.C) inserindo as duas línguas laterais (Fig. 25.D) nas aberturas do cabeçote porta-fio (Fig. 25.E).
8.1.2 Substituição do fio do cabeçote porta-fio
- Remova a bobina (par. 8.1.1);
- remova o fio que tenha ficado no seu interior;
- utilize somente fio com diâmetro 1,65 mm e corte um comprimento de 3 m
- Insira uma extremidade do fio no orifício posicionado dentro da bobina (Fig. 26.A);
- enrole o fio no sentido horário, como indicado pelas setas (Fig. 26.B) e deixe cerca de 15 cm fora da bobina;
- engate-o num dos alojamentos de ancoragem (Fig. 26.C) previstos na bobina;
- reposizione a bobina e remonte a tampa (cap 8.1.1).
8.2 AFIAÇÃO DA FACA DE CORTAR FIO
- Remova a faca de cortar fio (Fig. 11.A) da proteção do dispositivo de corte (Fig. 11.B), desaparafusando o parafuso (Fig. 11.C);
- fixe a faca de cortar fio num torno e afie utilizando uma lima plana, prestando atenção para manter o ângulo de corte original.
- remonte a faca de cortar fio (Fig. 11.A) na proteção do dispositivo de corte (Fig. 11.B).
9. ARMAZENAMENTO
IMPORTANTE As normas de segurança a seguir encontram-se descritas no cap. 2. Respeite escrupulosamente tais indicações para não correr graves riscos ou perigos.
9.1 ARMAZENAMENTO DA MÁQUINA
Quando for necessário armazenar a máquina:
- Remova a bateria do seu alojamento e providencie a sua recarga (par. 7.2.2).
- Deixe o motor arrefecer antes de colocar a máquina em qualquer ambiente.
- Efetue a limpeza (par. 7.3).
- Verifique se não há componentes soltos ou danificados. Se necessário, substitua os componentes danificados e aperte os eventuais parafusos e porcas soltos, ou contate o centro de assistência autorizado.
- Armazene a máquina:
- num ambiente seco;
– protegido contra as intempéries;
– num local inaccessível às crianças; - assegurando-se de ter removido chaves ou ferramentas usadas na manutenção.
9.2 ARMAZENAMENTO DA BATERIA
A bateria deve ser conservada em ambientes frescos, sem humidade e à sombra.
NOTA Em caso de inatividade prolongada, recarregue a bateria a cada dois meses para prolongar a sua duração.
10. MOVIMENTAÇÃO E TRANSPORTE
Todas as vezes que for necessário movimentar, transportar a máquina, é necessário:
- Parar a máquina (par. 6.6);
- remover a bateria do seu alojamento e providenciar a sua recarga (par. 7.2.2);
– use luvas de trabalho resistentes; - pegue a máquina somente pelas pegas e dirija o dispositivo de corte na direção oposta ao sentido de marcha.
Quando a máquina for transportada por veículo, é necessário:
– posicioná-la de forma a não constituir perigo para ninguém.
11. ASSISTÊNCIA E REPARAÇÕES
Este manual fornece todas as indicações necessárias para a condução da máquina e para uma correta manutenção de base por parte do utilizador. Todas as intervenções de regulação e manutenção não descritas neste manual devem ser efetuadas pelo Revendedor ou por um Centro especializado, que deverá possuir os conhecimentos e os equipamentos necessários para que o trabalho seja
corretamente executado, mantendo o grau de segurança e as condições originais da máquina. Operações executadas por estruturas não adequadas ou por pessoas não qualificadas implicam na anulação de qualquer forma de garantia e de qualquer obrigação ou responsabilidade do Fabricante.
- Apenas as oficinas de assistência autorizadas podem efetuar as reparações e a manutenção em garantia.
- As oficinas de assistência autorizadas usam exclusivamente peças sobressalentes originais. As peças sobressalentes e os acessórios originais foram desenvolvidos especificamente para as máquinas.
- As peças sobressalentes e os acessórios não originais não foram aprovados, portanto a utilização dessas peças e acessórios não originais acarretam a anulação da garantia.
- Recomenda-se que a máquina seja levada uma vez por ano a uma oficina de assistência autorizada para a manutenção, assistência e controlo dos dispositivos de segurança.
12. COBERTURA DA GARANTIA
A garantia cobre todos os defeitos dos materiais e de fabrico. O utilizador deverá seguir atentamente todas as instruções fornecidas na documentação em anexo.
A garantia não cobre os danos devidos a:
- Falta de familiarização com a documentação de acompanhamento.
- Desatenção.
- Uso e montagem indevidos ou não permitidos.
- Utilização de peças sobressalentes não originais.
- Utilização de acessórios não fornecidos ou não aprovados pelo fabricante.
Para além disso, a garantia não cobre: - O normal desgaste de materiais de consumo como dispositivos de corte, parafusos de segurança.
- Normal desgaste.
O comprador está protegido pelas suas próprias leis nacionais. Os direitos do comprador previstos pelas leis nacionais do País em que vive não são, de maneira alguma, limitados pela presente garantia.
13. TABELA DE MANUTENÇÕES
| Operação Frequência Notas | ||
| MÁQUINA | ||
| Controlo de todas as fixações | Antes de cada uso par. | 7.4 |
| Controlos de segurança / Verificação dos comandos | Antes de cada uso par. | 6.2 |
| Verificação da proteção do dispositivo de corte. | Antes de cada uso par. | 6.2.1 |
| Inspeção do dispositivo de corte | Antes de cada uso par. | 6.2.1 |
| Verificação do estado de carga da bateria | Antes de cada uso * | |
| Recarga da bateria | No final de cada uso par. | 7.2.2* |
| Limpeza da máquina e do motor | No final de cada uso par. | 7.3 |
| Verificação de eventuais danos presentes na máquina. Se necessário, contate o centro de assistência autorizado. | No final de cada uso - | |
* Consulte o manual da bateria/carregador de bateria.
14. IDENTIFICAÇÃO DE INCONVENIENTES
| INCONVENIENTE CAUSA PROVÁVEL SOLUÇÃO | ||
| 1. Com a alavanca de comando do acelerador e a alavanca de segurança do acelerador acionadas, a máquina não liga e o dispositivo de corte não gira | A bateria está faltando ou não foi inserida corretamente | Verifique se a bateria está bem alojada (par. 7.2.3) |
| Bateria descarregada Verifique o estado | de carga e recarregue a bateria (par. 7.2.2) | |
| A haste separável não foi inserida correta ou completamente no seu alojamento | Certificar-se de que a haste separável tenha sido montada e inserida corretamente (par. 4.2) | |
| Alavanca comando acelerador/ alavanca de segurança defeituosas | Não utilize a máquina. Pare a máquina imediatamente, remova a bateria e contate um Centro de Assistência. | |
| Máquina danificada Não utilize a máquina | Pare a máquina imediatamente, remova a bateria e contate um Centro de Assistência. | |
| 2. Superaquecimento do motor | Relva presa debaixo da proteção do dispositivo de corte | Remova a relva presa (par. 6.5) |
| 3. A relva se acumula em torno do alojamento da unidade motriz e do cabeçote porta-fio | Está a cortar relva alta muito rente ao solo | Corte a relva alta com um movimento de cima para baixo, para evitar que se acumule. |
| 4. O fio não é liberado quando é utilizada a liberação automática | O fio cai sobre ele mesmo Lubrifique com um spray de silicone | |
| A quantidade de fio na bobina é insuficiente ou terminou | Substitua a bobina (cap. 8.1.1) ou o fio (cap. 8.1.2) | |
| O fio se consumiu muito e está muito curto | Solte o fio manualmente (cap. 6.4.2) | |
| O fio encontra-se emaranhado na bobina ou rompeu-se no seu interior | Remova o fio da bobina e enrole-o novamente (cap. 8.1.2) | |
| 5. O dispositivo de corte entra em contato com um corpo estranho | - Pare a máquina, remova a bateria e: | - verifique os danos;- verifique se há partes soltas e aperte-as;- proceda com as substituições ou reparações junto a um centro de assistência autorizado. |
Se os inconvenientes persistirem após a execução das soluções descritas, contate o Revendedor.
| INCONVENIENTE CAUSA PROVÁVEL SOLUÇÃO | ||
| 6. Notam-se ruídos e/ou vibrações excessivas durante o trabalho | Partes soltas ou danificadas. Pare a máquina, remova a bateria e:- verifique os danos;- verifique se há partes soltas e aperte-as;- proceda com as substituições ou reparações junto a um centro de assistência autorizado. | |
| 7. A máquina solta fumo durante o seu funcionamento | Máquina danificada Não utilize a máquina. Pare a máquina imediatamente, remova a bateria e contate um Centro de Assistência. | |
| 8. A autonomia da bateria é insuficiente | Condições de utilização difíceis com maior absorção de corrente | Otimize a utilização (par. 7.2.1) |
| Bateria insuficiente para as exigências operacionais | Utilize uma segunda bateria ou uma bateria mais potente (par. 15.1) | |
| Deterioração da capacidade da bateria Compre uma bateria nova | ||
| 9. O carregador de bateria não recarrega a bateria | Bateria não inserida corretamente no carregador de bateria | Verifique se a bateria foi inserida corretamente (par. 7.2.3) |
| Condições ambientais inadequadas Efetue a recarga num ambiente com temperatura adequada (ver o manual de instruções da bateria/carregador de bateria) | ||
| Contatos sujos Limpe os contatos | ||
| Não é fornecida tensão ao carregador de bateria | Verifique se a ficha foi introduzida e se há tensão na tomada | |
| Carregador de bateria defeituoso Substitua-o por uma peça sobressalente original | ||
| - | Caso o problema persista, consulte o manual da bateria / carregador de bateria. | |
Se os inconvenientes persistirem após a execução das soluções descritas, contate o Revendedor.
15. ACESSÓRIOS A PEDIDO
15.1 BATERIAS
Estão disponíveis baterias de diversas capacidades, para adaptar-se às exigências operacionais específicas (Fig. 27). A lista das baterias homologadas para esta máquina pode ser encontrada na tabela "Dados Técnicos".
PT • As imagens e os conteúdos contidos no presente Manual do Utilizador foram expressamente criados para uso exclusivo da STIGA SpA, encontrando-se protegidos por direitos de autor. Qualquer tipo de reprodução ou alteração, parcial ou integral, não autorizadas deste Manual estão expressamente proibidas.
