Teknik Özellikleri	Akülü çim biçme makinesi, 24 V güç, 25 cm kesme genişliği, 6000 devir/dakika dönüş hızı.
Kullanım	Bahçe bakımı, sınırlar ve yeşil alanlar için ideal, hafif ve kullanımı kolay.
Bakım ve Onarım	Bıçağın durumunu düzenli olarak kontrol edin, her kullanımdan sonra temizleyin, gerekirse bataryayı değiştirin.
Güvenlik	Korumalı gözlük kullanın, yağmur altında kullanmayın, kullanım sırasında çocukları ve hayvanları uzak tutun.
Genel Bilgiler	Kolay kullanım için hafif ağırlık, kullanım durumuna bağlı olarak değişen batarya ömrü, 2 yıl üretici garantisi.

Sık sorulan sorular - SGT 24 AE STIGA

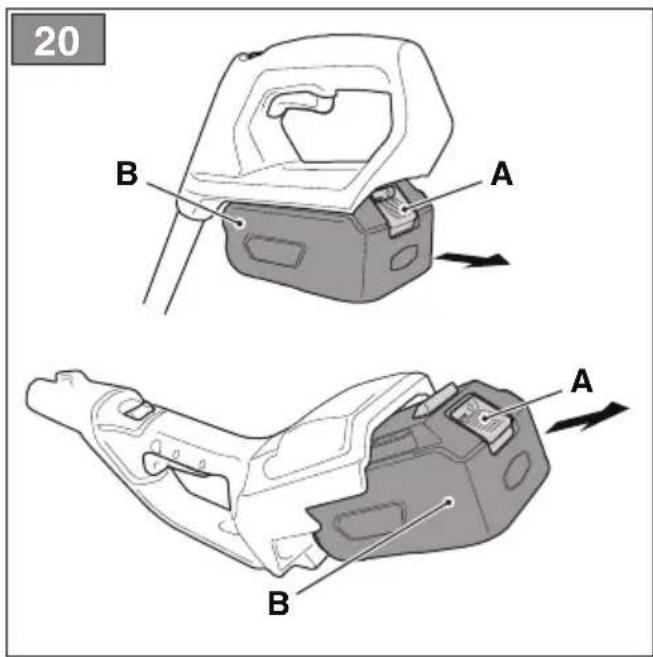

STIGA SGT 24 AE bataryası nasıl şarj edilir?

Bataryayı şarj etmek için cihazdan çıkarın ve verilen şarj cihazına yerleştirin. Şarj cihazını bir elektrik prizine takın ve gösterge ışığının bataryanın şarj olduğunu gösterdiğinden emin olun.

STIGA SGT 24 AE için hangi tip tel kullanılmalıdır?

STIGA SGT 24 AE için 1,6 mm çapında kesme teli kullanın. Telin cihazın özellikleriyle uyumlu olduğundan emin olun.

Kesme teli nasıl değiştirilir?

Kesme telini değiştirmek için tel kapağını çıkarın, kullanılmış teli çıkarın ve kullanım kılavuzundaki talimatlara göre yeni teli takın. Önerilen uzunluğa uyduğunuzdan emin olun.

Neden çim biçme makinem çalışmıyor?

Bataryanın doğru şekilde şarj edildiğini ve takıldığını kontrol edin. Ayrıca, güvenlik düğmesine basılı tutarken başlatma düğmesine bastığınızdan emin olun.

STIGA SGT 24 AE kullanımdan sonra nasıl temizlenir?

Kullanımdan sonra cihazı kapatın ve bataryayı çıkarın. Kesme başlığını ve cihazın gövdesini nemli bir bezle temizleyin. Aşındırıcı kimyasallar kullanmaktan kaçının.

STIGA SGT 24 AE bataryasının çalışma süresi nedir?

Batarya çalışma süresi kullanım koşullarına bağlıdır, ancak genellikle tek şarjla 30 dakikaya kadar çalışabilir.

STIGA SGT 24 AE yağmur altında kullanılabilir mi?

STIGA SGT 24 AE'nin yağmurda veya nemli koşullarda kullanılması önerilmez, çünkü bu cihazın zarar görmesine neden olabilir.

Batarya nasıl saklanmalıdır?

Bataryayı serin ve kuru bir yerde, doğrudan güneş ışığından koruyarak saklayın. Uzun süre tamamen boş bırakmayın.

Tel sık sık kopuyorsa ne yapmalıyım?

Tel sık sık kopuyorsa, doğru çapta tel kullandığınızdan ve kesme başlığının hasar görmediğinden emin olun. Telin zarar görmesine neden olabilecek sert malzemeleri kesmekten kaçının.

STIGA SGT 24 AE için garanti süresi nedir?

STIGA SGT 24 AE genellikle iki yıllık garanti ile gelir. Detaylar için kullanım kılavuzunuza veya satıcınıza başvurun.

KULLANIM KILAVUZU SGT 24 AE STIGA

Batarya beslemeli elde taşınabilir çim/kenar kesme makinesi KULLANIM KILAVUZU

DİKKAT: makıneyi kullanmadan önce talımatlar içeren kilavuzu dikkatle okuyun.

ITALIANO - Istruzioni Originali IT
БЪЛГАРСКИ - Превод на оригиналните инструкции ...... BG
BOSANSKI - Prijevod originalnih uputa BS
ČESKY - Překlad původního návodu k používání ...... CS
DANSK - Oversættelse af den originale brugsanvisning DA
DEUTSCH - Übersetzung der Originalbetriebsanleitung DE
ΕΛΛΗΝΙΚΑ - Μετάφραση του πρωτοτύπου των οδηγιών χρήσης ...... EL
ENGLISH - Translation of the original instruction ...... EN
ESPAÑOL - Traducción del Manual Original
EESTI - Algupärase kasutusjuhendi tõlge ET
SUOMI - Alkuperäisten ohjeiden käännös ...... FI
FRANÇAIS - Traduction de la notice originale .... FR
HRVATSKI - Prijevod originalnih uputa .... HR
MAGYAR - Eredeti használati utasítás fordítása ...... HU
LIETUVIŠKAI - Originalių instrukcijų vertimas ....LT
LATVIEŠU - Instrukciju tulkojums no oriğinālvalodas ...... LV
МАКЕДОНСКИ -Превод на оригиналните упатства .... MK
NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing ....NL
NORSK - Oversettelse av orginal bruksanvisning ...... NO
POLSKI - Tłumaczenie instrukcji oryginalnej PL
PORTUGUÊS - Tradução do manual original PT
ROMÂN - Traducerea manualului fabricantului ...... RO
РУССКИЙ - Перевод оригинальных инструкций RU
SLOVENŠČINA - Prevod izvirnih navodil SL
SLOVENSKY - Preklad pôvodného návodu na použitie ...... SK
SRPSKI - Prevod originalnih uputstva .... SR
SVENSKA - Översättning av bruksanvisning i original SV
TÜRKÇE - Orijinal Talimatların Tercümesi TR

1 2 6 4 1 CE Type Made in China LWA Art.N s/n dB 3 7 5 A D B E F B G C / C.1 H G E B F A D B C / C.1

2 100%

3 B A

4 A B C

5 A B C

6 A C B

7 A B

C C A C

8 A B

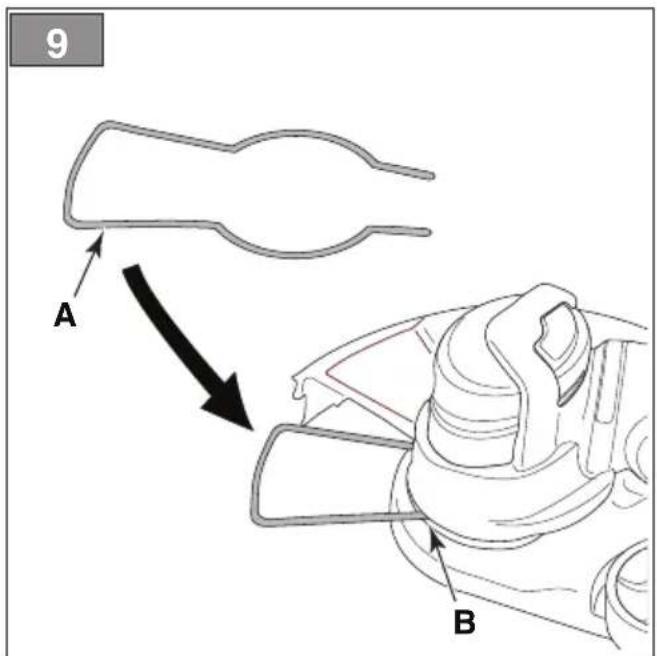

9 A B

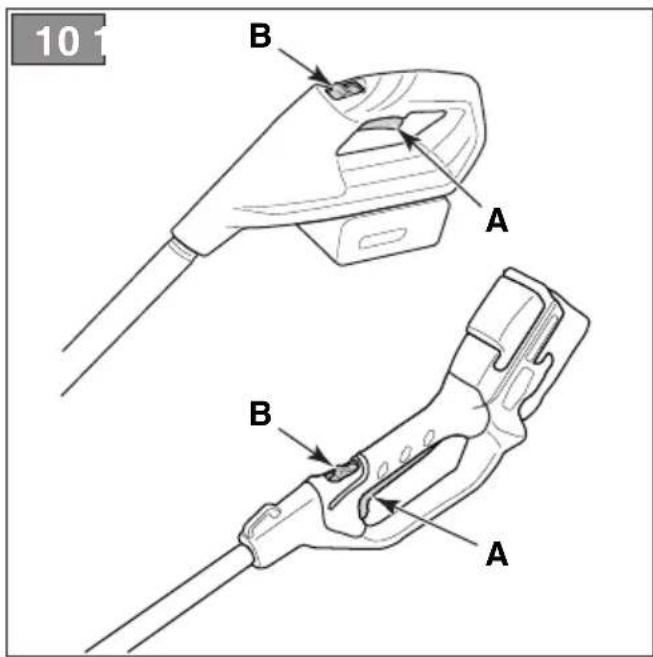

10 B A B A

A C B A

12 A A

13 A B

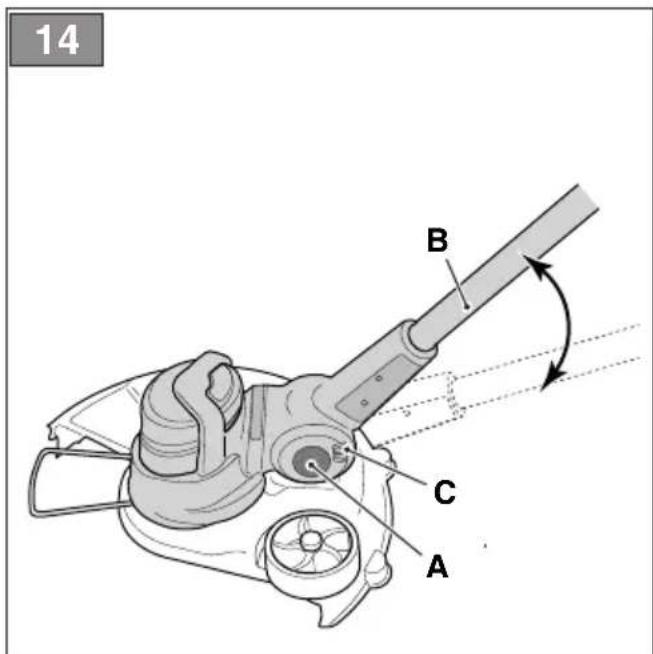

14 B C A

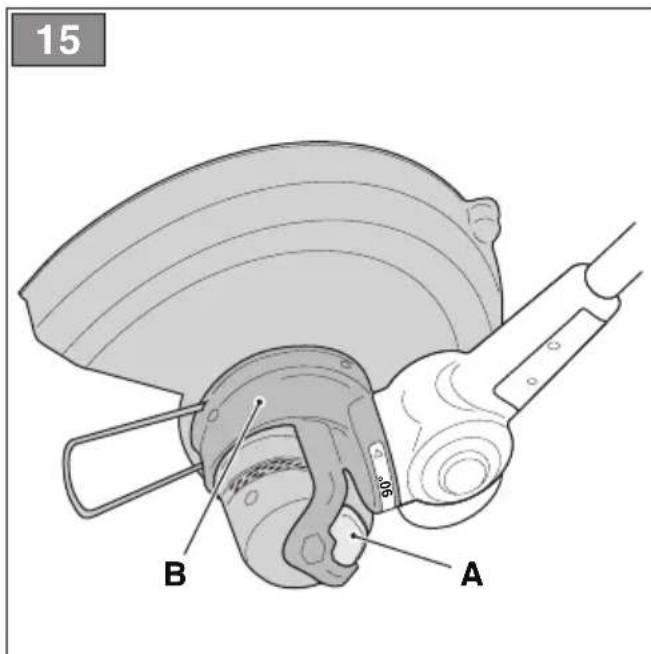

15 A B 90°

16 A B

17 A A

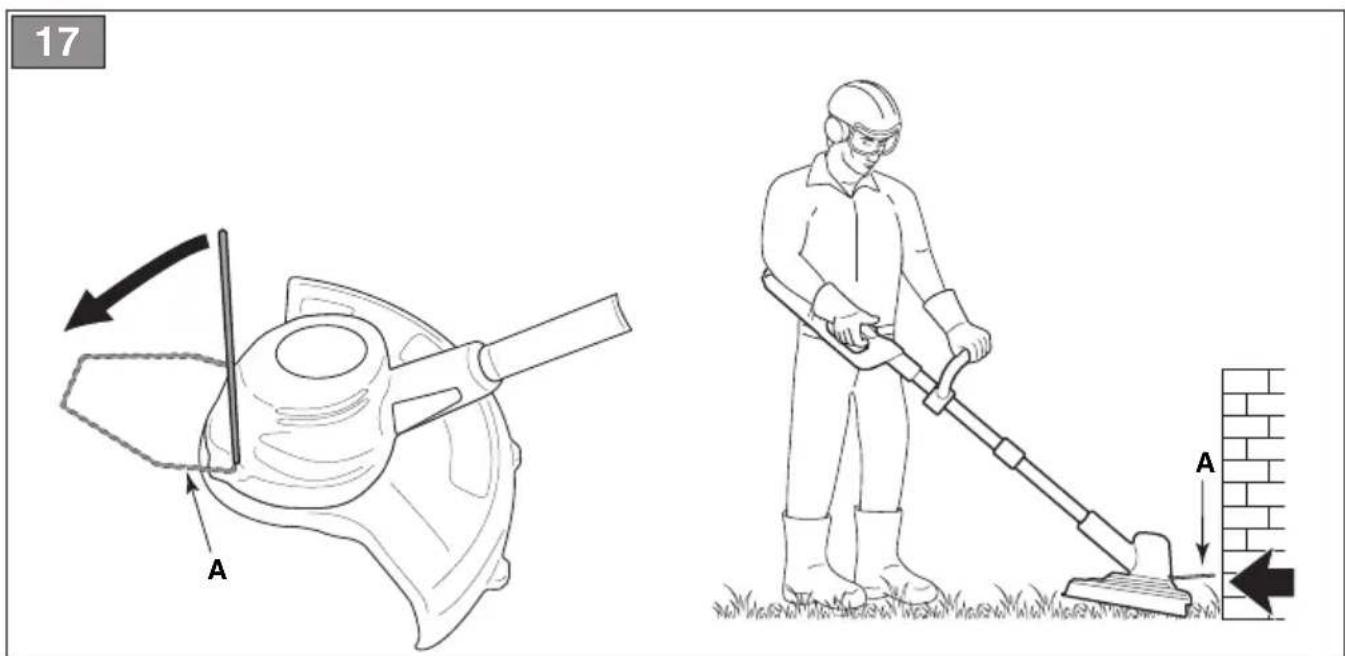

18 19 A B

3.1 Makinenin açıklaması ve amaçlanan kullanım 7

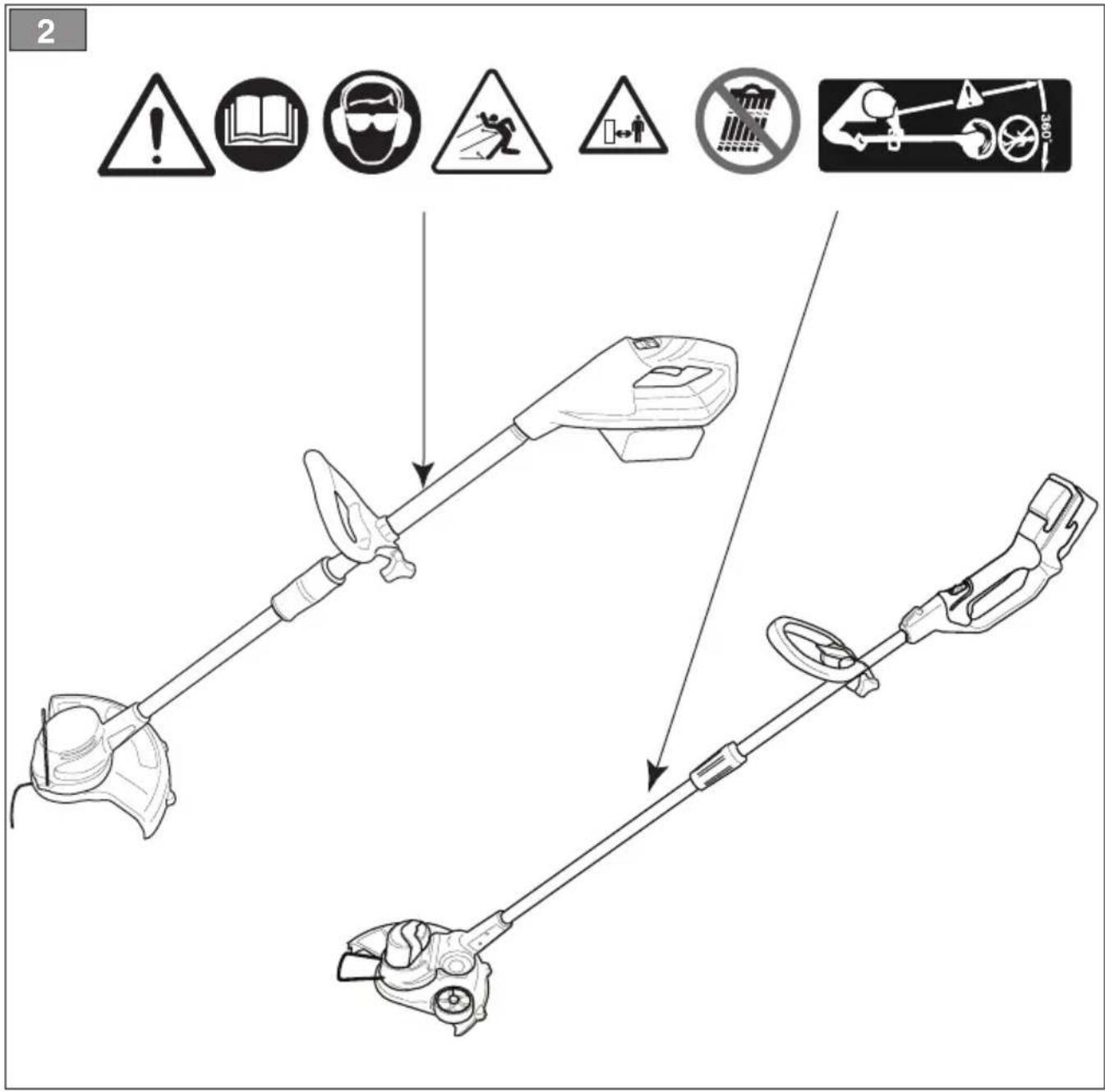

3.2 Güvenlik işaretleri....7
3.3 Ürün belirleme etiketi....8
3.4 Başlıca bileşenler 8

1. MONTAJ 8

4.1 Montaj araçları....8

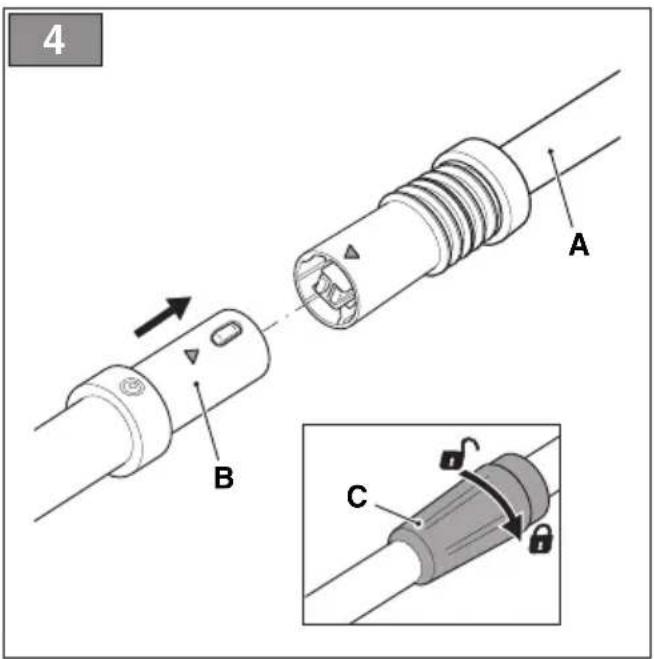

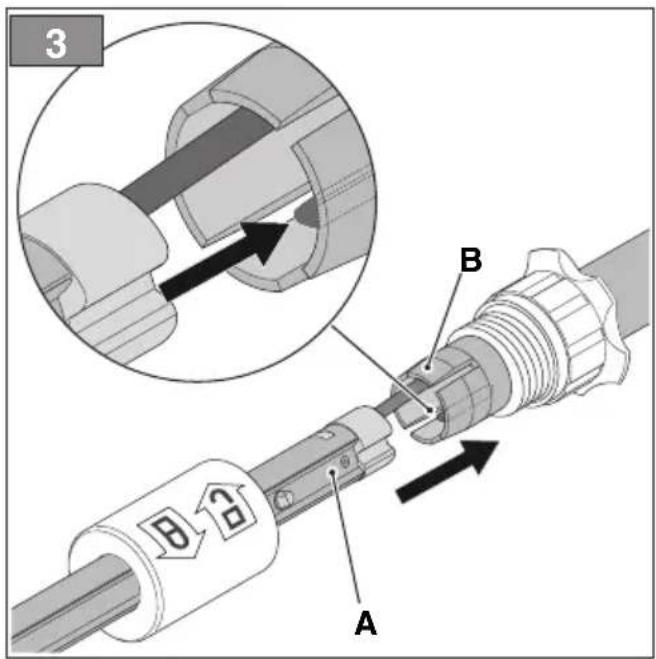

4.2 Çubuğun montajı 9

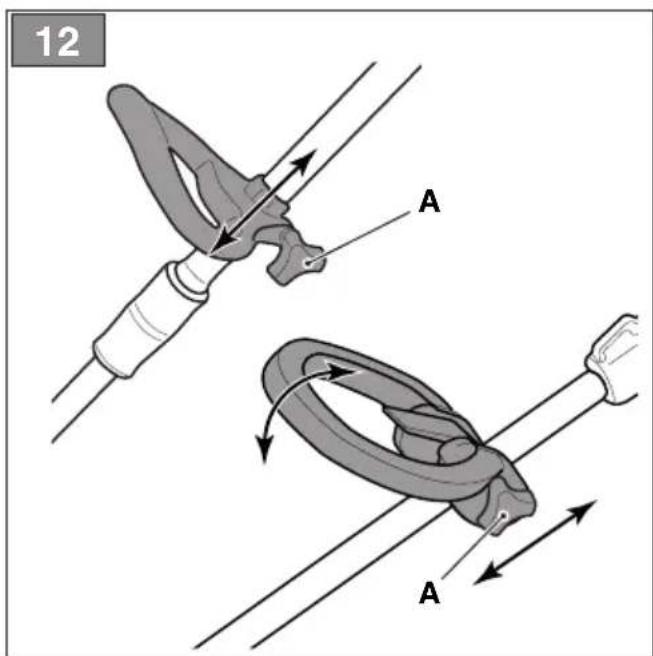

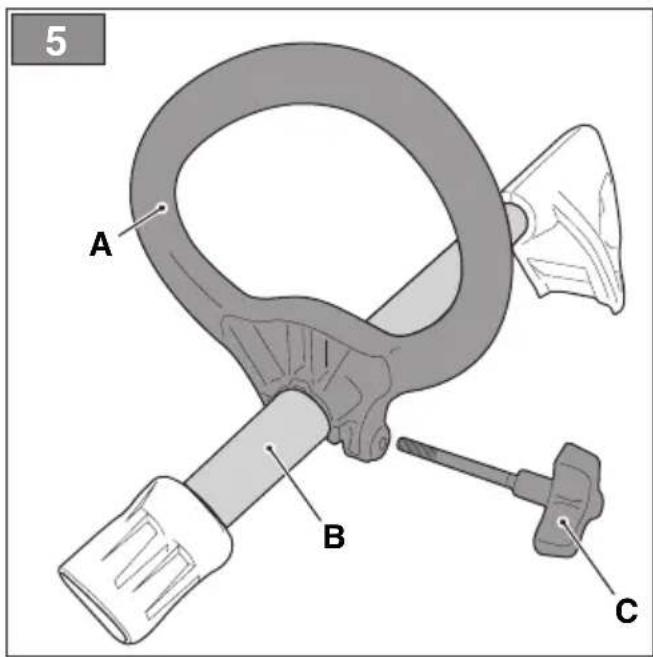

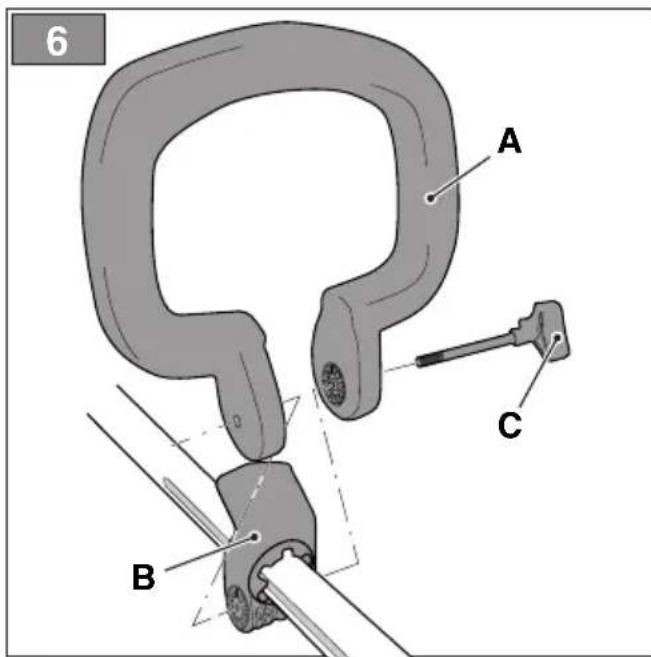

4.3 Kabzaların montajı....9

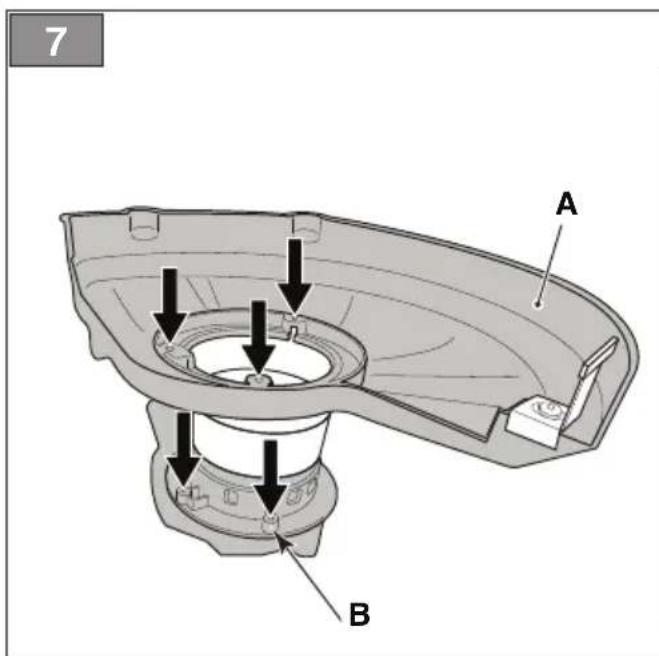

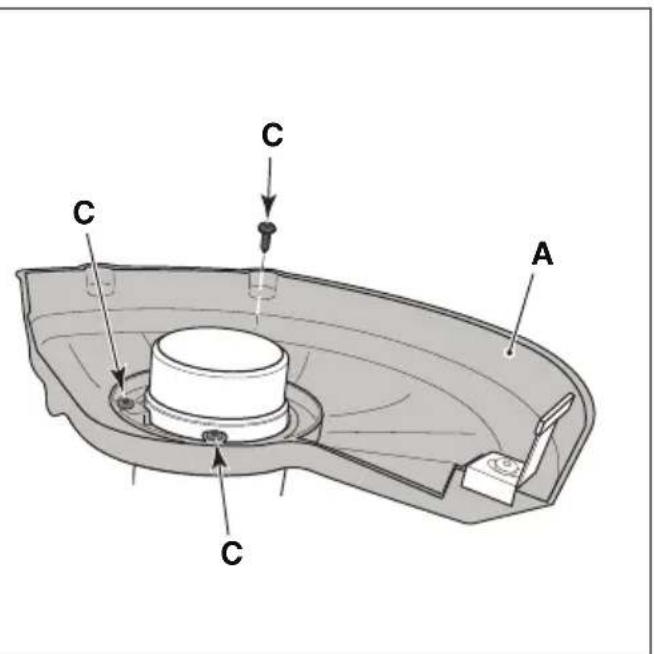

4.4 Kesim düzeninin siperinin montajı 9

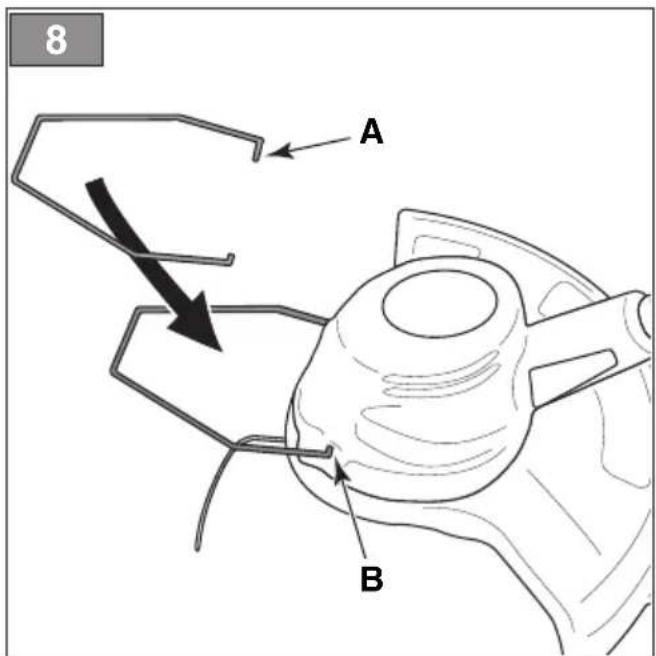

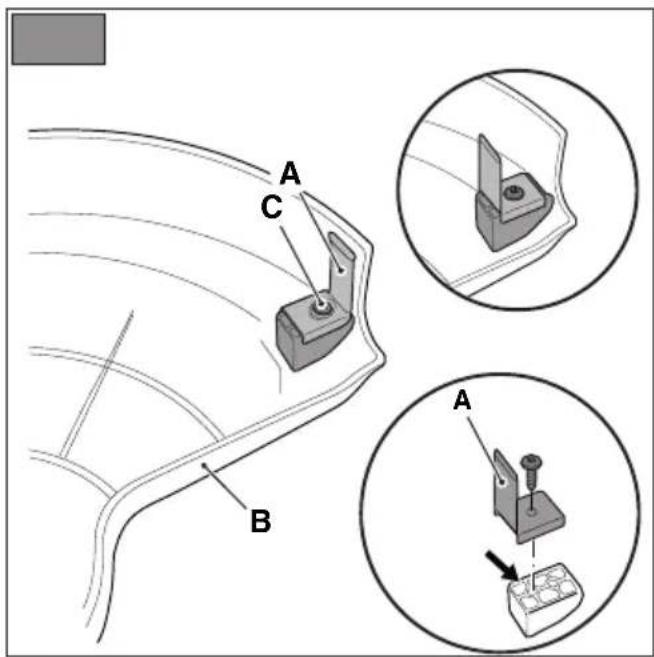

4.5 Kesim sınırı göstergesinin montajı 9

1. KONTROL KUMANDALARI....9

5.1 Gaz kumanda kolu 9
5.2 Gaz emniyet kolu....9

1. MAKİNENİN KULLANIMI 10

6.1 Hazırlık işlemleri 10
6.2 Güvenlik kontrolleri.... 11
6.3 Başlatma 11
6.4 Işte kullanma.... 11
6.5 Kullanımla ilgili tavsiyeler 12
6.6 Stop.... 12
6.7 Kullandıktan sonra.... 12

1. OLAGAN BAKIM.... 13

7.1 Genel Bilgiler.... 13
7.2 Batarya....13
7.3 Makine ve motorun temizliği 14
7.4 Sabitleme somun ve vidaları.... 14

1. ÖZEL BAKIM 14

8.1 Kesim düzeninin bakımı 14
8.2 Misina kesme bıçağının bilenmesi 14

1. DEPOYA KALDIRMA 14

9.1 Makinenin depoya kaldırılması 14
9.2 Bataryanın depoya kaldırılması.... 15

1. TAŞIMA VE NAKLİYE 15

2. SERVİS VE ONARIMLAR 15

3. GARANTI KAPSAMI 15
4. BAKIM TABLOSU 16
5. ARIZATESPİTİ 16
6. TALEP ÜZERİNE TEDARİK EDİLEN AKSESUARLAR 17

15.1 Bataryalar.... 17
15.2 Batarya şarj cihazı 17

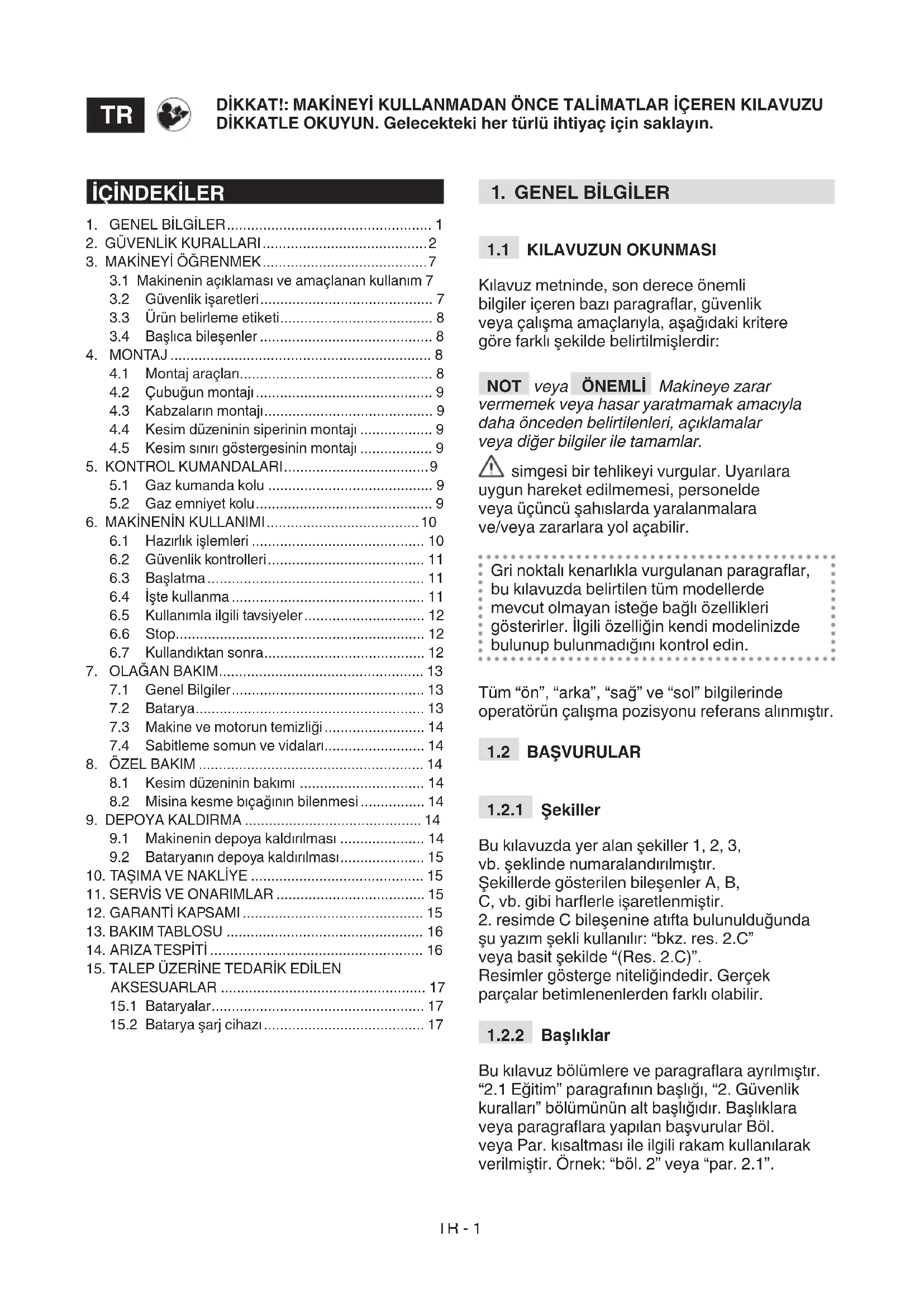

1. GENEL BİLGİLER

1.1 KILAVUZUN OKUNMASI

Kılavuz metninde, son derece önemli bilgiler içeren bazı paragraflar, güvenlik veya çalışma amaçlarıyla, aşağıdaki kritere göre farklı şekilde belirtilmişlerdir:

NOT veya ÖNEMLİ Makineye zarar vermemek veya hasar yaratmamak amacıyla daha önceden belirtilenleri, açıklamalar veya diğer bilgiler ile tamamlar.

⚠ simgesi bir tehlikeyi vurgular. Uyarılara uygun hareket edilmemesi, personelde veya üçüncü şahıslarda yaralanmalara ve/veya zararlara yol açabilir.

Gri noktalı kenarlıkla vurgulanan paragraflar, bu kılavuzda belirtilen tüm modellerde mevcut olmayan isteğe bağlı özellikleri gösterirler. İlgili özelliğin kendi modelinizde bulunup bulunmadığını kontrol edin.

Tüm “ön”, “arka”, “sağ” ve “sol” bilgilerinde operatörün çalışma pozisyonu referans alınmıştır.

1.2 BAŞVURULAR

1.2.1 Şekiller

Bu kılavuzda yer alan şekiller 1, 2, 3,

vb. şeklinde numaralandırılmıştır.

Şekillerde gösterilen bileşenler A, B,

C, vb. gibi harflerle işaretlenmiştir.

1. resimde C bileşenine atıfta bulunulduğunda şu yazım şekli kullanılır: "bkz. res. 2.C" veya basit şekilde "(Res. 2.C)".

Resimler gösterge niteliğindedir. Gerçek parçalar betimlenenlerden farklı olabilir.

1.2.2 Başlıklar

Bu kılavuz bölümlere ve paragraflara ayrılmıştır.

“2.1 Eğitim” paragrafının başlığı, “2. Güvenlik kuralları” bölümünün alt başlığıdır. Başlıklara veya paragraflara yapılan başvurular Böl. veya Par. kısaltması ile ilgili rakam kullanılarak verilmiştir. Örnek: “böl. 2” veya “par. 2.1”.

2. GÜVENLİK KURALLARI

2.1 EĞİTİM

⚠ Kumandaları ve makinenin uygun kullanımını iyi öğrenin. Makineyi hızlı bir şekilde durdurmayı öğrenin. Uyarılara ve talimatlara uyulmaması yangınlara ve/veya ciddi yaralanmalara neden olabilir.

• Makinenin çocuklar veya fiziksel, duyusal ya da zihinsel kapasiteleri kısıtlı veya deneyim ve bilgiden yoksun kişilerce veya talimatlara gereken aşınalığa sahip olmayan kişilerce kullanılmasına kesinlikle izin vermeyin. Yerel kanunlar kullanıcı için minimum bir yaş sınırı tespit edebilir.
• Kullanıcı yorgun olduğunda, kendini kötü hissettiğinde veya ilaç, uyuşturucu, alkol veya refleks ve dikkat yeteneklerine zararlı maddeler aldığında makineyi asla kullanmayın.
• Başka kişilere veya onların mallarına gelebilecek kazalardan ve beklenmedik olaylardan operatörün veya kullanıcıının sorumlu olduğunu unutmayın. Uzerinde çalışılacak arazide, özellikle eğimlerde, engebeli, kaygan veya dengesiz arazide bulunan potansiyel riskleri değerlendirme ile gerek kendisinin, gerekse başkalarının güvenliğini sorumluluğu kullanıcıya aittir.
• Makinenin başkalarına devredilmek veya ödünç verilmek istenmesi halinde kullanıcıının, işbu kılavuzda

bulunan kullanım talimatlarını okumuş olduğundan emin olun.

2.2 HAZIRLIK İŞLEMLERİ

Kişisel koruyucu donanımlar (KKD)

• Vücudu saran, kesilmeyi önleyici korumalarla donatılmış koruyucuyu giysiler, titreşim önleyici eldivenler, kask, koruyucu gözlükler, toz önleyici maskeler, işitme sistemi koruyucu kulaklıklar ve tabanı kaymaz kesilmeyi önleyici ayakkabılar kullanın.
• Işitme koruması kullanılması, muhtemel uyarıları (bağırma veya alarmlar) duyma kabiliyetini azaltabilir. Çalışma yapılan alanın civarında olup bitenlere azami dikkat gösterin.
• Makineye veya çalışma ortamında mevcut nesnelere ve materyallere takılabilecek eşarplar, gömlekler, kolyeler bilezikler, sarkan kısımları ve bağcıkları olan ya da kravat içeren giysiler ve her halükarda sallantılı veya bol aksesuarlar kullanmayın.
• Uzun saçları uygun şekilde toplayın.

Çalışma alanı / Makine

- Bütün çalışma sahasını iyice kontrol edin ve makine tarafından fırlatılabilecek veya kesim düzenine/döner aksama hasar verebilecek her türlü nesneyi uzaklaştırın (taşlar, dallar, demir teller, kemikler, vb.).

2.3 KULLANIM ESNASINDA

Çalışma Alanı

- Makineyi, patlama riski bulunan ortamlarda, tutuşabilir

sıvılar, gaz veya toz mevcut ise kullanmayın. Elektrikli aletler, tozu veya buharları tutuşturabilir kıvılcımlar üretirler.

• Yalnızca gün ışığında veya iyi yapay ışıkta ve görüş koşullarının iyi olduğu durumda çalışın.
• Kişileri, çocukları ve hayvanları çalışma alanından uzaklaştırın. Çocukların başka bir yetişkin tarafından gözetim altında tutulması gerekir.
• Diğer kişilerin, makinenin etki alanından en az 15 metrede, daha zor biçmelerde en az 30 metrede bulunduğunu kontrol edin.
• Islak çimde, yağmur altında ve fırtına riski olduğunda, özellikle de yıldırım düşmesi olasılığı varken çalışmayın.
• Makineyi yağmura veya ıslak ortamlara maruz bırakmayın. Bir aletin içine sızan su, elektrik çarpma riskini artırır.
• Çalışmä esnasında operatörün dengesini garanti etmeyen ıslak veya kaygan zeminde veya her halükarda aşırı engebeli veya dik arazilerde çalışmaktan olabildiğince kaçının.
• Zemindeki düzënsizliklere (tümsekler, kanallar), eğimlere, gizli tehlikelere ve görüşü sınırlandırabilecek muhtemel engellerin varlığına özellikle dikkat edin.
• Sarp kayalık, çukur veya nehir kenarlarının yakınlarında çok dikkatli olun.
• Daima kendi dayanak noktanzdan emin olarak ve kesim düzeninin sonunda durarak, yön değişimlerine çok dikkat ederek, asla yukarı/ aşağı yönde değil, eğime çapraz yönde çalışın.

- Makine yol yakınlarında kullanılıyorsa, trafiğe dikkat edin.

Davranış şekilleri

• Çalışma esnasında motris ünitesini vücudun sağ yanında ve kesim grubunu kemer hizasının altında tutarak makine daima iki elle sıkı kavranmalıdır. Kollarınızı çok fazla uzatmayın.
• Vücudunuzun; borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas etmesini önleyin. Vücut, topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas ettiğinde, elektrik çarpma riski artar.
• Sabit ve dengeli bir pozisyon alın ve tedbirli davranın.
• Asla koşmayın, yürüyün.
• Gerek makinenin ateşlenmesi gerekse kullanımı esnasında, daima ellerinizi ve ayaklarınızı kesim düzeninden uzak tutun.
• Dikkat: kesim düzeni kapatıldıktan veya motor durduktan sonra da birkaç saniye dönmeye devam eder.
• Kesim düzeninin neden olduğu olası nesne sekmelerine dikkat edin.
• Kesim düzenini yabancı nesnelere/engellere sert bir şekilde çarpmamaya özen gösterin. Kesim düzeni bir engelle/nesneyle karşılaşırsa, geri tepme meydana gelebilir. Bu temas, ters yönde son derece seri bir fırlatmaya neden olarak kesim düzeninin yukarı yönde veya operatöre doğru ítilmesine yol açabilir. Geri tepme makinenin kontrolünün kaybedilmesine

yol açarak, son derece ağır sonuçların yaşanmasına neden olabilir. Geri tepmeyi önlemek için aşağıdaki uygun özel tedbirleri alın:

– Makineyi iki elinizle, sağlam bir şekilde tutun ve gövdenizle kollarınızı geri tepme kuvvetlerine dayanabilmenizi sağlayacak bir konuma getirin.

– Kollarınızı aşırı şekilde yukarıya doğru germeyin ve kemer hizasının üzerindeki yüksekliklerde kesme yapmayın.

– Yalnızca imalatçı tarafından belirtilen kesim düzenlerini kullanın.

– Kesim düzeninin bakımıyla ilgili imalatçının verdiği talimatlara dikkat edin.

- Misina uzunluğunun kesimi için öngörülmüş olan her türlü aletten kaynaklanabilecek yaralanmalara karşı dikkatli olun.

Çalışma esnasında kırılma veya kaza durumunda, derhal motoru durdurun ve başka hasarlara sebep olmamak için makineyi uzaklaştırın; kişilerde veya üçüncü şahıslarda yaralanmalara neden olan kazalar durumunda, derhal içinde bulunulan duruma en uygun ilk yardım prosedürlerini uygulayın ve gerekli tedaviler için bir Sağlık Ocağına başvurun. Gözden kaçmaları durumunda kişilerde veya hayvanlarda hasar veya yaralanmalara yol açabilecek olası kalıntıları dikkatlice giderin.

⚠️ Titreşimlere uzun süre maruz kalma, zarar görmelere ve özellikle dolaşım sistemi

sorunları bulunan kişilerde nörovasküler rahatsızlıkları ("Raynaud fenomeni" veya "beyaz el" olarak da bilinen) neden olabilir. Belirtiler ellerde, bileklerde ve parmaklarda görülebilir ve his kaybı, uyuşma, kaçınma, ağrı, renk kaybı veya derinin yapısal değişikliklerine neden olur. Bu etkiler, düşük ortam sıcaklıkları ve/veya kabzalar üzerinde aşırı bir kavrama sebebi daha büyük boyutlara ulaşabilir. Belirtiler ile karşılaşıldığında makinenin kullanım sürelerini azaltmak ve bir doktora danışmak gerekir.

Kullanımla ilgili sınırlamalar

- Makine, bunu iki el ile sağlam şekilde tutabilecek ve/veya çalışma esnasında ayakta dengede sabit şekilde durabilecek kapasitede olmayan kişiler tarafından kullanılmamalıdır.

- Asla metal kesim parçaları monte etmeyin. Bu makine ile her tipte metal veya sert biçak kullanımı yasaktır.

- Korumaları hasar görmüşse, yoksa veya doğru yerleştirilmemişse makineyi kesinlikle kullanmayın.

- Aksesuarlar/aletler öngörülen noktalara kurulmamış iseler makineyi kullanmayın.

- Mevcut emniyet sistemlerini/mikro anahtarları devre dışı bırakmayın, etkisiz hale getirmeyin, çıkarmayın veya kurcalamayın.

- Şalter, elektrikli aleti düzenli olarak çalıştıracak veya durduracak kapasitede olmadığında, elektrikli aleti kullanmayın. Şalter tarafından işletilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır.

- Makineyi aşırı zorlamayın ve ağır işler yapmak için ufak bir makine kullanmayın; uygun bir makinenin kullanımı riskleri azaltır ve iş kalitesini yükseltir.

2.4 BAKIM, DEPOYA KALDIRMA

Düzenli bakım yapın; depoya kaldırma işleminin doğru uygulanması, makinenin emniyetinin ve performans seviyesinin korunmasını sağlar.

Bakım

• Asla makineyi aşınmış veya hasar görmüş parçalar ile kullanmayın. Arızalı veya bozuk parçalar değiştirilmeli ve asla onarılmamalıdır.
• Makinenin ayar işlemleri esnasında, parmakların hareketli kesim düzeni ve makinenin sabit kısımları arasında sıkışıp kalmasını önlemeye dikkat edin.

⚠️ İşbu bilgilerde belirtilen gürültü ve titreşim seviyesi makinenin maksimum kullanım değerleridir. Dengesiz bir kesim düzeninin kullanılması, aşırı hareket hızı, bakım eksikliği ses ve titreşim seviyesini ciddi ölçüde etkilerler. Buna bağlı olarak, yüksek gürültüden ve titreşimlerin neden olduğu tahrıklerden kaynaklanan olası zararları gidermeye yönelik önlemlerin alınması gerekir; makinenin bakımını ihmal etmeyin, gürültüye karşı kulaklıklar takın, çalışma esnasında molalar verin.

Depoya kaldırma

- Yangın riskini azaltmak için, artıkların bulunduğu

kapları kapalı bir mekan içinde bırakmayın.

2.5 ARTIK RİSKLER

Tüm güvenlik talimatlarına uyulmasına rağmen, başka riskler de bulunabilir:

- kafa misinasının rotasyonunda parmakların ve ellerin yaralanma tehlikesi; - kafa misinasının çarpması sonucu ayakların yaralanma tehlikesi; - taş ve toprak sıçraması.

2.6 BATARYA / BATARYA ŞARJ CİHAZI

ÖNEMLİ Aşağıda yer alan güvenlik kuralları, makineye bağlı batarya ile batarya şarj cihazının kendı kitapçığında belirtilen güvenlik talimatlarına ektir.

• Bataryayı şarj etmek için yalnızca üretici tarafından tavsiye edilen batarya şarj cihazını kullanın. Uygunsuz bir şarj cihazı elektrik çarpmasına, aşırı ısınmaya veya bataryadan korozif bir sıvı sizmasına sebep olabilir.
• Sadece aletiniz için öngörülen özel bataryaları kullanın. Başka bataryaların kullanımı yaralanmalara ve yangın riskine yol açabilir.
• Bataryayı yerleştirmeden önce cihazın kapalı olduğundan emin olunuz. Çalışır haldeki bir elektrikli cihaza batarya monte edilmesi yangınlara neden olabilir.
• Kullanılmayan bataryayı kontaklarda kısa devre yaratabileceğinden, ataşlar, demir paralar, anahtarlar,

çivi, vida veya diğer küçük metal eşyalardan uzak tutun. Batarya kontakları arasında bir kısa devre parlamaya veya yangınlara neden olabilir.

• Batarya şarj cihazını buharların, tutuşabilir maddelerin bulunduğu ortamlarda veya kağıt, kumaş, vs. gibi kolaylıkla tutuşabilir yüzeyler üzerinde kullanmayın. Şarj esnasında, şarj cihazı ısınır ve yangına sebep olabilir.
• Akümülatörlerin taşınması esnasında kontakların birbirlerine bağlanmadığına dikkat edin ve taşıma için metal kaplar kullanmayın.

2.7 ÇEVREYİ KORUMA

Medeni bir ortak yaşam ve yaşadığımız çevreye saygı ilkeleri çerçevesinde, makinenin kullanımında çevre koruması önemli rol oynamalı ve öncelik taşımalıdır.

• Komşularınız için bir rahatsızlık kaynağı olmaktan kaçının. Makineyi yalnızca makul saatlerde kullanın (kişilerin rahatsız olabileceği sabah erken veya akşam geç saatlerde kullanmayın).
• Ambalajların, aşınmış parçaların veya çevreye zarar verebilecek herhangi bir parçanın imha edilmesinde yerel yönetmeliklere titizlikle uyun; bu atıklar çöpe atılmamalı, ayriştırılmalı ve malzemelerin geri kazanımı için, özel toplama merkezlerine götürülmelidirler.
• Ortaya çıkan malzemelerin imha edilmesinde yerel yönetmeliklere titizlikle uyun.
• Hurdaya çıkarma durumunda, makineyi dışarıya terk

etmeyin, yürürlükteki yerel yönetmelikler uyarınca bir toplama merkezine başvurun.

Elektrikli cihazları ev atıkları arasına atmayın. Atık elektrikli ve elektronik cihazlar konulu 2012/19/AT

sayılı AB Direktifine ve bu direktifin milli kanunlara uygun olarak uygulanmasına göre tükenmiş elektrikli cihazlar, çevreye uyumlu şekilde yeniden kullanılmak amacı ile ayrı olarak toplanılmalıdır. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir, sağlık ve sıhhatinizi zararlı şekilde etkileyerek gıda zincirine karışabilirler. Bu ürünün imha edilmesi için daha detaylı bilgi edinmek üzere ev atıklarının imha edilmesi konusunda Yetkili kurum veya Satıcınız ile temas kurun.

Faydalı ömürlerini tamamladıklarında bataryaları çevremize gereken özeni göstererek bertaraf edin. Bataryada hem kendiniz, hem de çevreniz açısından tehlikeli maddeler bulunur. Batarya çıkarılmalı, lityum iyon bataryaları kabul eden bir yapıda ayrıca bertaraf edilmelidir.

Kullanılmış ürün ve ambalajların ayrı toplanması, malzemelerin geri dönüştürülmesine ve yeniden kullanılmasına olanak tanır. Geri dönüştürülen malzemelerin yeniden kullanılması, çevrenin

kirletilmesini önler ve hammadde talebini azaltır.

3. MAKİNEYİ ÖĞRENMEK

3.1 MAKİNENİN AÇIKLAMASI VE AMAÇLANAN KULLANIM

Bu makine bir bahçe aletidir ve daha detaylı olarak batarya beslemeli taşınabilir bir çim biçme/kenar kesme makinesidir.

Makine başlıca olarak bir motordan oluşur, bu motor bir transmisyon mili aracılığıyla bir kesim düzenini (misinalı kesme kafası) işletir.

Kesim düzeni, zemine yaklaşık olarak paralel (örneğin çim biçme makinesi olarak kullanıldığında) veya yaklaşık olarak dik (kenar kesme makinesi olarak kullanıldığında) bir düzlemde çalışır.

Operatör kesim düzeninden daima güvenlik mesafesinde durarak ana kumandaları işletebilir.

3.1.1 Öngörülen kullanım

Bu makine aşağıdaki amaçlar için tasarlanmış ve üretilmiştir:

– çimlerin ve odunsu olmayan bitkilerin biçilmesi (örn. çiçek tarhlarının kenarlarında, bostanlarda, duvarlarda, çitlerde veya sınırlı yüzeye sahip yeşil alanlarda kesim;
– çim biçme makinesiyle yapılan kesimin düzeltilmesi;
– yalnızca tek bir operatör tarafından kullanılır.

3.1.2 Uygunsuz kullanım

Yukarıda belirtilenlerden farklı her türlü kullanım tehlikeli olabilir ve kişilere ve/veya eşyalara hasar verebilir. Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım olarak addedilir:

– Misinalı kesme kafasını eğerek, makinenin süpürmek için kullanılması. Motorun gücü, hasarlar vererek veya insanlarda yaralanmalara neden olarak nesneleri ve ufak taşları 15 metre veya daha uzağa fırlatabilir.
– Çitlerin düzenlenmesi veya kesim düzeninin zemin hizasında kullanılmadığı diğer işler.
– Çalıların, çitlerin ve çiçeklerin kesilmesi ve ufalanması.
- Makinenin bitki sınıfına girmeyen nesneleri kesmek için kullanılması.

– Kesim düzeni takılı makinenin operatörün bel hizasının üzerinde kullanılması;
– Makinenin halka açık bahçelerde, parklarda, spor merkezlerinde, cadde ve yollarda, sahalarda ve ormanlarda kullanılması.
- "Teknik Veriler" tablosunda sıralananlardan farklı kesim düzenlerinin kullanılması. Ciddi yaralanma tehlikesi.
– makinenin birden fazla kişi tarafından kullanılması.

ÖNEMLİ Makinenin uygunsuz kullanımı garantinin geçersiz olmasına ve kullanıcıının veya başkalarının zarar görmesinden ve yaralanmasından kaynaklanan yükümlülükleri kullanıcıya devrederek Üreticinin her türlü sorumluluktan muaf tutulmasına neden olur.

3.1.3 Kullanıcı tipolojisi

Bu makine amatör operatörler tarafından kullanılmaya yöneliktir. "Hobi amaçlı kullanıma" yöneliktir.

3.2 GÜVENLİK İŞARETLERİ

Makinenin üzerinde çeşitli semboller (Res. 2) bulunur. Bunlar, makinenin gereken dikkat ve tedbirle kullanılması için uyması gereken davranış şekillerini operatöre hatırlatmakla görevlidirler.

Sembollerin anlamları:

DİKKAT! TEHLİKE! Bu makine, doğru şekilde kullanılmadığı takdirde, kullanıcı ve diğer kişiler için tehlikeli olabilir.

DİKKAT! Bu makineyi kullanmadan önce talimat kılavuzunu okuyun.

Makine operatörü, makinenin normal şartlarda sürekli günlük kullanımı halinde 85 dB (A) değerine eşit veya daha fazla gürültü seviyesine maruz kalabileceği hakkında uyarılır. İşitme koruması ve gözlük kullanın.

SEKME TEHLİKESİ! Kesim düzeninden kaynaklanan, fırlayarak kişilerde ağır yaralanmalara veya eşyalarda hasara neden olabilecek malzemelere dikkat edin.

SEKME TEHLİKESİ!

Makinenin kullanımı esnasında herkesi ve bütün ev hayvanlarını en az 15 m uzaklaştırın!

Etraftaki kişileri uzak tutun.

Yağmur (veya nem) altında bırakmayın.

ÖNEMLİ Yırtılmış veya okunamaz hale gelmiş yapışkanlı etiketlerin değiştirilmesi gerekir. Yeni etiketleri yetkili teknik servisinizden isteyin.

3.3 ÜRÜN BELİRLEME ETİKETİ

Ürün belirleme etiketinde aşağıdaki veriler yer alır (Res. 1):

1. Ses gücü seviyesi
2. Uygunluk etiketi
3. İmalat yılı
4. Makine tipi
5. Seri numarası
6. İmalatçının adı ve adresi
7. Ürün kodu

Makine belirleme verilerini, kapağın arkasında bulunan etiketteki özel yerlere yazın.

ÖNEMLİ Yetkili departmanla her bağlantı kurduğunuzda ürün belirleme etiketinde belirtilen belirleme bilgilerini kullanın.

ÖNEMLİ Uygunluk beyannamesi örneği kilavuzun son sayfalarında bulunmaktadır.

3.4 BAŞLICA BİLEŞENLER

Bu makine, işlevleri belirtilen aşağıdaki bileşenlerden oluşur (Res. 1):

A. Tahrik ünitesi: Hareket aktarma miliyle kesim düzenine hareket sağlar.
B. Çubuk: Arka kabzayı tahrik ünitesine bağlar.

C. Kesim Düzeni: Bitkilerin kesilmesini sağlayan elemandır.
1. Misinalı kesme kafası: Naylon misinalı kesim düzenidir.
D. Kesim düzeni koruması: Bir emniyet korumasıdır ve kesim düzeni tarafından toplanmış olası nesnelerin makineden uzağa fırlatılmasını engeller.
E. Ön kabza: Yarım daire şeklindedir, makinenin yönetilmesine olanak tanır.
F. Arka kabza: makinenin yönetilmesine olanak tanır ve üzerinde açma/kapama/gaz ana kontrol kumandaları bulunur.
G. Batarya(makineyle birlkite temin eidlmemişse, bkz. Böl. 15 "talep üzerine temin edilen aksesuarlar"): alete elektrik akımı sağlayan donanımdır; özellikleri ve kullanım kuralları özel bir kılavuzda belirtilmiştir.
H. Batarya şarj cihazı makineyle birlkite temin eidlmemişse, bkz. Böl. 15 "talep üzerine temin edilen aksesuarlar"): bataryayı şark etmekte kullanılan cihazdır.

4. MONTAJ

ÖNEMLİ Uyulacak güvenlik kuralları böl. 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

Depolama ve sevkiyat nedenlerinden makinenin bazı bileşenleri, doğrudan fabrikada ambalajlanmamıştır; bu bileşenler, ambalaj çıkarıldıktan sonra aşağıdaki talimatları izleyerek monte edilmelidir.

⚠ Ambalajın açılması ve montajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır. Makineyi "MONTAJ" bölümünde verilen talimatları tamamlamadan kullanmayın.

4.1 MONTAJ ARAÇLARI

Montajda kullanılan araçlar ambalaja dahildir.

4.1.1 Ambalajdan çıkarma

1. Ambalajı, bileşenleri kaybetmemeye dikkat ederek, özenle açın.
2. Kutunun içine bulunan, bu kılavuzun da yer aldığı belgelere başvurun.

3. Monte edilmemiş tüm bileşenleri kutudan çıkarın.

4. Makineyi kutudan çıkarın.

5. Kutuyu ve ambalajları bulunduğunuz yerdeki yönetmeliklere uygun şekilde bertaraf edin.

Montaj işlemini yapmadan önce, bataryanın yuvasına takılı olmadığından emin olun.

4.2 ÇUBUĞUN MONTAJI

1.a TR 24 Li B Modeli

– Çubuğun alt kısmını (Res. 3.A) yerinde sabitlenmesini sağlayan durdurma sistemi atarak ikaz edene kadar üst kısmın (Res. 3.B) içine geçirin.

NOT Çubuk monte edildikten sonra sökülemez.

Çubuğun uzunluğu ayarlanabilir (par. 6.1.3).

1.b TR 24 Li Modeli

– Oklarla gösterilen talimatları izleyerek, çubuğun üst kısmını (Res. 4.A) alt kısmıyla (Res. 4.B) hizalayın;
– alt kısmı çubuğun üst kısmının içine itin;
– geçirme tamamlandığında, kolu (Res. 4.C) okla gösterilen kapalı asma kilit yönünü izleyerek sıkıştırın.
– çubuğun alt ve üst kısmının iyice kilitlendiğinden emin olun.

4.3 KABZALARIN MONTAJI

4.3.1 Ön kabzanın montajı

1.a TR 24 Li B Modeli

– Ön kabzayı (Res. 5.A), vidanın yuvası sola doğru bakacak şekilde çubuğun (Res. 5.B) üzerine geçirin.

1.b TR 24 Li Modeli

– Ön kabzayı (Res. 6.A), vidanın yuvası sağa doğru bakacak şekilde önceden monte edilmiş desteğin (Res. 6.B) üzerine geçirin.

1. Vidayı yerleştirin ve sıkmadan kolu vidalayın (Res. 5.C, Res. 6.C).
2. Kabzayı operatör açısından en ergonomik konuma getirin (Böl. 6.1.2).
3. Kolu sıkın.

4.4 KESİM DÜZENİNİN SİPERİNİN MONTAJI

⚠️ Koruyucu eldiven takın.

Her kesim düzenine Teknik Veriler tablosunda belirtildiği gibi özel bir siper kombine edilmelidir.

1. Siperi (Res. 7.A), tahrik ünitesinin (Res. 7.B) tabanında bulunan deliklere yerleştirin.
2. Vidalari (Res. 7.C) sonuna kadar sikarak, siperi (Res. 7.A) sabitleyin.

NOT Kesim düzeninin siperinde aşağıdaki sembol bulunur:

Bu, kesim düzeninin rotasyon yönünü gösterir.

4.5 KESİM SINIRI GÖSTERGESİNİN MONTAJI

1.a TR 24 Li B Modeli

- Kesim sınırı göstergesinin (Res. 8.A) iki ucunu tahrik ünitesinde (Res. 8.B) bulunan deliklere yerleştirip takın.

1.b TR 24 Li Modeli

- Kesim sınırı göstergesini (Res. 9.A) hafifçe genişletip tahrik ünitesinin (Res. 9.B) üzerindeki yuvasına yerleştirin.

5. KONTROL KUMANDALARI

5.1 GAZ KUMANDA KOLU

Makinenin çalıştırılmasını/durdurulmasını sağlar ve aynı zamanda kesim düzenini devreye sokar/devreden çıkarır.

Gaz kumanda kolu (Res. 10.A) yalnızca aynı anda gaz emniyet koluna (Res. 10.B) da basılırsa kullanılabilir.

Çalıştırmak için:

– gaz kumanda kolu ile gaz emniyet koluna aynı anda basın.

Motor ateşlendiği anda kesim düzeni de dönmeye başlar.

Gaz kumanda kolu bırakıldığında makine otomatik olarak durur.

5.2 GAZ EMNİYET KOLU

Gaz emniyet kolu (Res. 10.B) gaz kumanda kolunun (Res. 10.A) kullanılmasına olanak tanır.

6. MAKİNENİN KULLANIMI

ÖNEMLİ Uyulacak güvenlik kuralları böl. 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

6.1 HAZIRLIK İŞLEMLERİ

Çalışmaya başlamadan önce, çalışmanın verimli şekilde ve maksimum güvenlikte gerçekleşmesini garanti etmek için bir dizi kontrol ve işlem gerçekleştirmek gerekir:

1. bataryanın yuvasına takılı olmadığından emin olun;
2. Makineyi yatay konuma getirin ve yere iyice oturmasını sağlayın.
3. Kesim çapını ayarlayın (Par. 6.1.1).
4. makineyi ergonomik ve işlevsellik açısından kullanıcıını ve yapılan işin tipine en uygun şekilde ayarlayın (par. 6.1.2 - par. 6.1.6);
5. Bataryayı kontrol edin (Par. 6.1.7).

6.1.1 Kesim çapının ayarlanması (yalnızca hareketli kesim için)

Kesim çapını daha geniş veya daha dar (30 cm veya 25 cm) olarak ayarlayabilirsiniz.

Kesim çapının geniş olması işin daha hızlı yapılmasına yardımcı olur ve çalışma süresinin daha uzun olduğu durumlarda bu çapın kullanılması uygundur. Kesim çapının daha küçük olması, çalışma süresini ve kesim hızını optimize eder.

Kesim çapını daha küçük değere ayarlamak için:

1. Vidayı (Res. 11.C) sökerek, misina kesme bıçağını (Res. 11.A) kesim düzeni siperinden (Res. 11.B) çıkarın.
2. Misina kesme bıçağını 180° döndürün
3. Yalnızca TR 24 Li B modeli için: Misina kesme bıçağını daha içerideki deliğe yerleştirin.
4. Misina kesme bıçağını (Res. 11.A) kesim düzeni siperine (Res. 11.B) geri takın.

6.1.2 Ön kabza ayarı

1. Kolu (Res. 12.A) gevşetin.
   2.a TR 24 Li B modeli için:
   – On kabzayı operatör için en ergonomik pozisyonu buluncaya kadar kaydırın.
   2.b TR 24 Li modeli için:
   – Kabzayı operatör için en ergonomik pozisyonu buluncaya kadar kaydırın; kabza yalnızca ileri yöne çevrilebilir.
2. Kolu (Res. 12.A) sıkın.

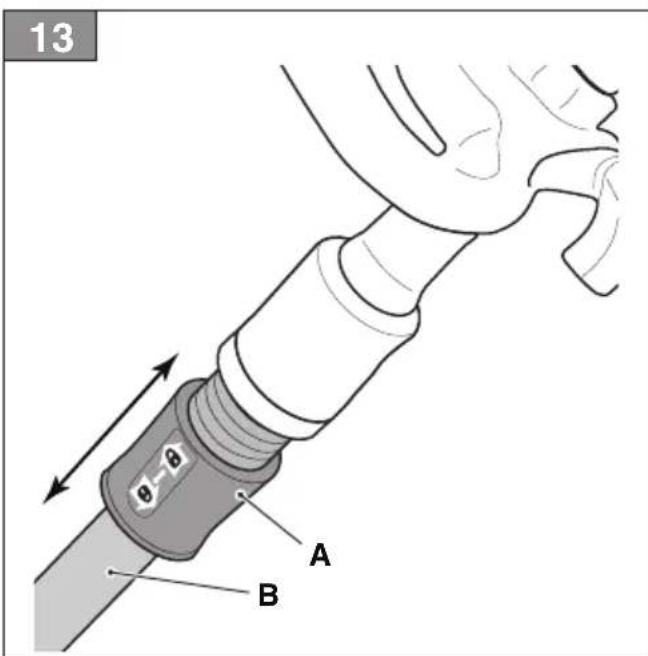

6.1.3 Çubuk uzunluğunun ayarlanması (yalnızca TR 24 Li B modeli için)

1. Kolu (Res. 13.A) okla gösterilen açık asma kilit yönünü izleyerek gevşetin.
2. İstediğiniz uzunluğu elde edene kadar çubuğu (Res. 13.B) çekin veya itin.
3. Ayarlama tamamlandığında, kolu okla gösterilen kapalı asma kilit yönünü izleyerek iyice sıkıştırın.

6.1.4 Çubuk yüksekliğinin ayarlanması (yalnızca TR 24 Li modeli için)

1. Düğmeye (Res. 14.A) basıp, çubuk yüksekliğini (Res. 14.B) mevcut dört konumdan birine (Res. 14.C) ayarlayın.
2. Çubuğun iyice kilitlendiğinden emin olun.

6.1.5 Kesim düzeninin yönlendirilmesi

Kesim düzeninin yönlendirilmesi, çim biçme modundan kenar kesme moduna veya tersine geçiş yapılmasına olanak tanır (Par. 3.1).

Kenar kesme modunda çalışmak için:

1.a TR 24 Li modeli için:

– Düğmeye (Res. 15.A) basın. – Yerinde sabit kaldığından emin olarak, kesim düzenini (Res. 15.B) 90° döndürün.

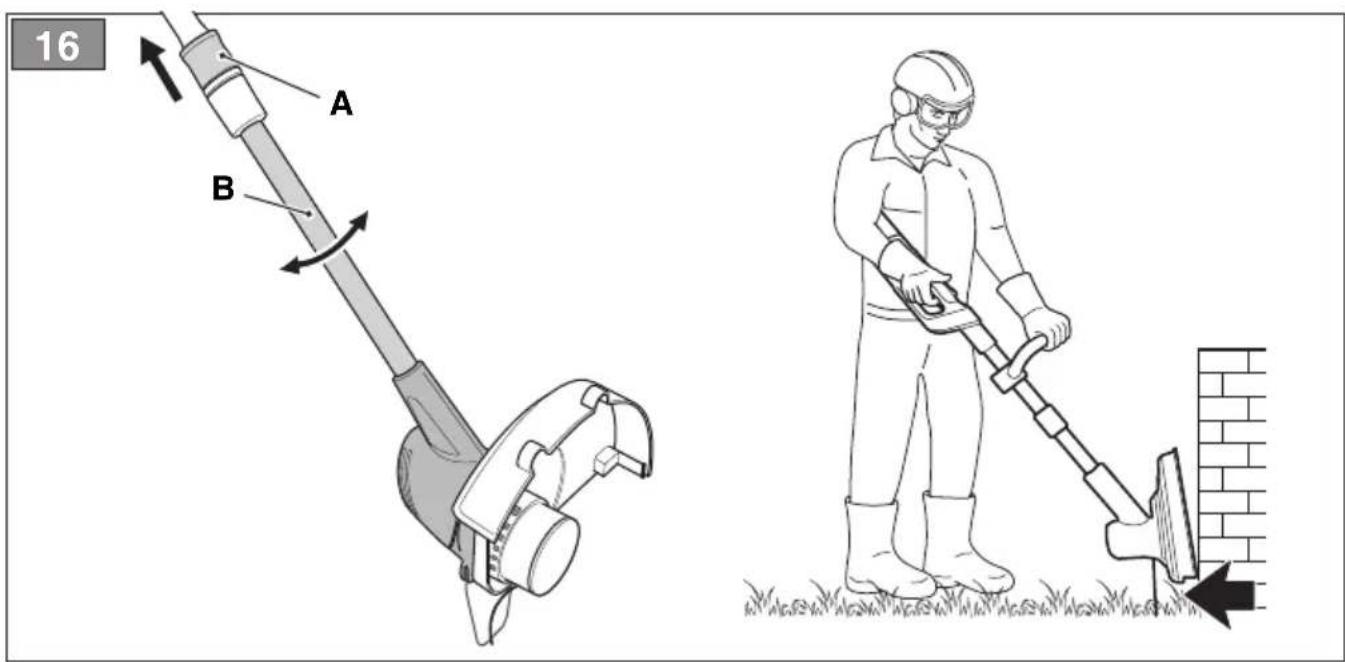

1.b TR 24 Li B modeli için:

- Üst bileziği geri çekin (Res. 16.A). - Yerinde sabitlenmiş halde kaldığından emin olarak, çubuğun alt kısmını 180° döndürün (Res. 16.B).

⚠ Bu işlemi daima makine kapalı ve kesim düzeni durur haldeyken yapın.

6.1.6 Kesim sınırı göstergesinin ayarlanması (yalnızca TR 24 Li B modeli için)

- Kesim düzeniyle etkileşimi önleyecek şekilde, ağaç, kaldırım veya çitlerin yakınlarında çalışırken, kesim sınırı göstergesini (Res. 17.A) öne doğru çevirin.

6.1.7 Batarya kontrolü

Her kullanım öncesinde:

– Batarya kitapçığında yer alan talimatları izleyerek bataryanın şarj durumunu kontrol edin.

6.2 GÜVENLİK KONTROLLERİ

Aşağıdaki güvenlik kontrollerini yapın ve elde ettiğiniz sonuçları tablolarda belirtilenlere uygun olduğundan emin olun.

Kullanmadan önce güvenlik

kontrollerini daima yapın.

6.2.1 Genel kontrol

Aksam Sonuç
Kabzalar (Res. 1.E) Temiz,	kuru, makineye doğru şekilde ve iyice sabitlenmiş.
Kesim düzeninin siperi (Res. 1.D)	Makineye doğru şekilde ve sıkıca sabitlenmiş, aşınmamış/bozulmamış veya hasar görmemiş.
Makine üzerindeki vidalar İyice sıkıştırılmış (gevşek değil)
Kesim düzeni (Res. 1.C) Temiz, hasar görmemiş veya yıpranmamış
Batarya (Res. 1.G) Muhafazasında herhangi bir hasar yok, herhangi bir sıvı sızıntısı yok
Soğutma havası giriş İzgaraları (Par. 7.3)	Engellenmez
Makine Herhangi bir hasar veya yıpranma belirtisi yok
Gaz kumanda kolu (Res. 10.A), gaz emniyet kolu (Res. 10.B)	Serbest bir şekilde hareket etmeli, zorlama gerektirmemelidir.
Test sürüşü Anormal titreşim yok Anormal ses yok

6.2.2 Makine çalışma testi

İşlem Sonuç
1. Makineyi çalıştırın (par. 6.3 );2. Gaz kumanda kolu (Res. 10.A) ile gaz emniyet kolunu (Res. 10.B) bırakın.	1. Kesim düzeni hareket etmelidir.2. Kollar otomatik olarak ve hızlıca nötr konuma dönmeli, makine kapanmalı ve kesim düzeni durmalıdır
Yalnızca gaz kumanda koluna (Res. 10.A) basın	Gaz kumanda kolu kilitli halde kalır.

Elde ettiğiniz sonuçların biri

bile aşağıdaki tablolardan farklıysa, makineyi kullanmayın! Makineyi gereken kontrollerin yapılması ve onarılması için bir servis merkezine gönderin.

6.3 BAŞLATMA

1. Kesim düzeninin toprağa veya diğer nesnelere değmediğinden emin olun.
2. Bataryayı yuvasına doğru şekilde yerleştirin (Par. 7.2.3).
3. Gaz kumanda kolu (Res. 10.A) ile gaz emniyet koluna (Res. 10.B) aynı anda basın.

NOT Her çalışmada yeni misina otomatik olarak salınır (par. 6.4.2).

6.4 İŞTE KULLANMA

NOT İlk kez bir biçimme işine başlamadan önce, makineyi sıkı kavramayı ve işin gerektirdiği hareketleri gerçekleştirerek makineyi ve en uygun kesim tekniklerini yeterince öğrenmek gerekir.

Makineyle çalışmak için aşağıda açıklanan şekilde hareket edin:

– Makineyi daima iki elinizle sıkıca kavrayın ve kesim düzenini kemer hizasının altında tutun.

NOT İşte kullanım esnasında, batarya, makineyi kapatan ve çalışmasını bloke eden bir koruma düzeni aracılığıyla komple boşalmaya karşı korunur.

NOT Bataryanın ne kadar süre kullanılabileceği (yani şarj öncesi kesilebilecek bitki yüzeyi) (Par. 7.2.1)'de belirtilen faktörlere bağlıdır.

6.4.1 Çalışma teknikleri

SADECE naylon misina kullanın. Metal rin, plastikle kaplanmış ve/veya başlığa un olmayan metal tellerin kullanımı, ciddi lara ve yaralanmalara neden olabilir.

a. Hareketli kesim (Biçme)

– Kesim düzeninin çim kesme modunda olduğundan emin olun (par. 6.1.5).
– İşlem esnasında misinalı kesme kafasını eğmeden, geleneksel orağa benzer bir yay hareketi ile düzenli bir gidişle işe başlayın (Res. 18)

Önce misinalı kesme kafası ile toprak arasındaki mesafeyi sabit tutarak eşit bir kesim yüksekliği elde etmek için öncelikle küçük bir alanda doğru yükseklikte kesmeyi deneyin.

Daha zor kesimler için, misinalı kesme kafasını yaklaşık 30° sola eğmek yararlı olabilir.

Kişilere, hayvanlara zarar verebilecek veya tehlikeli olabilecek nesne fırlatmasına neden olma ihtimali mevcut ise, bu şekilde çalışmayın.

b. Hassas kesim (Bitirme)

Kesim düzenini operatörden daima uzak tutarak, misinalı kesme kafasının alt kısmı toprağa değmeyecek ve kesim hattı istenen noktada bulunacak şekilde makineyi hafif eğimli tutun.

c. Çitlerin / temellerin yakınlarında kesim

• Kesim sınırı göstergesini ayarlayın (varsa, par. 6.1.6).
  – Misinalı kesme kafasını, şiddetli çarptırmadan, çitlere, kazıklara, kayalara, duvarlara vb. yavaşça yaklaştırın (Res. 17).

Misina sert bir engele çarparsa kopabilir veya aşınabilir; bir çite takılı kalırsa aniden kesilebilir. Her halükarda kaldırımlar, temeller, duvarlar vb. etrafında kesim, misinanın normale göre daha fazla aşınmasına eden olabilir.

d. Ağaçlar etrafında kesim

– Kesim sınırı göstergesini ayarlayın (varsa, par. 6.1.6).
– Ağacın etrafında soldan sağa doğru yürüyün, misina ağaca çarpmayacak şekilde ve misinalı kesme kafasını ileri doğru hafif eğik tutarak kütüklere yaklaşın.

Naylon misinanın ufak çalıları kesebileceğine veya bunlara zarar verebileceğine ve misinanın çalıların veya yumuşak kabuklu ağaçların kütüğüne çarpmasının bitkiye ciddi şekilde hasar verebileceğine dikkat edin.

6.4.2 Çalışma sırasında kafanın misina uzunluğunun ayarlanması

Kafanın misina boyu aşağıdaki durumlarda ayarlanabilir:

– Misina bittiğinde ve kısaldığında.
– Motorun normalden hızlı döndüğü fark edildiğinde.
– Kesim veriminde azalma fark edildiğinde.

- Misinanın otomatik salınması

Bu makine, otomatik misina salma özellikli kafayla donatılmıştır.

Yeni misinayı salmak için:

1. Makineyi durdurun (par. 6.6);
2. Makineyi yeniden çalıştırmadan önce iki saniye bekleyin.
   Misina yaklaşık 6,35 mm salınır.

Misina uzunluğu misina kesme bıçağına ulaşana kadar aynı prosedürü tekrarlayın; misina kesme bıçağı daha sonra uzunluk fazlasını keser.

- Misinanın manuel salınması

Yeni misinayı salmak için:

1. Makineyi durdurun (par. 6.6);
2. Bataryayı yuvasından çıkarın (par 7.2.2).

3. Misina kafasında bulunan tuşa (Res. 19.A) basın ve aynı anda misinayı misina kesme bıçağına (Res. 19.B) ulaşması için gerektiği kadar el yordamıyla çekin.

4. Makineyi çalışma konumuna geçirin.

5. Bataryayı yuvasına yerleştirin (Par. 7.2.3).

6.5 KULLANIMLA İLGİLİ TAVSİYELER

Kullanım sırasında kesim düzeni (Res. 1.D) siperinin altına takılan otlar nedeniyle motorda (Res. 1.A) aşırı ısınma meydana gelmesini önleyecek şekilde makineye dolanan otların düzenli aralıklarla temizlenmesi uygun olacaktır.

Aşağıda açıklandığı gibi hareket edin:

– Makineyi durdurun (par. 6.6);
- Bataryayı çıkarın (Par. 7.2.2).
- İş eldivenleri takın.
– Motorun doğru şekilde soğutulmasını sağlamak için, takılmış otları bir tornavida ile çıkartın.

6.6 STOP

Makineyi durdurmak için:

1. Gaz kumanda kolunu bırakın (Res. 10.A).
2. Kesim düzeninin durmasını bekleyin.

⚠ Makineyi durdurduktan sonra kesim düzeninin durması için birkaç saniye geçmesi gerekir.

ÖNEMLİ Aşağıdaki durumlarda daima makineyi durdurun: çalışma bölgeleri arasında yer değiştirmeler esnasında.

6.7 KULLANDIKTAN SONRA

• Bataryayı yuvasından çıkarın ve şarj edin (Par. 7.2.2).
• Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.
  • Temizlik yapın (par. 7.3).
• Gevşemiş veya hasar görmüş komponent bulunup bulunmadığını kontrol edin. Gerekirse, hasar görmüş komponentleri değiştirin, gevşemiş olabilecek vida,

somun ve civataları sıkıştırın veya yetkili teknik servis merkeziyle bağlantı kurun.

ÖNEMLİ Makineyi kullanmadan veya gözetimsiz halde bırakacağını her sefer bataryayı daima çıkarın (Par. 7.2.2).

7. OLAĞAN BAKIM

7.1 GENEL BİLGİLER

ÖNEMLİ Uyulacak güvenlik kuralları böl. 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

Herhangi bir bakım

işlemine girişmeden önce:

• Makineyi durdurun;
- Bataryayı yuvasından çıkarın ve şarj edin (Par. 7.2.2).
- Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.
- uygun giysiler giyin, iş eldiveni ve koruyucu gözlük takın;
- ilgili talimatları okuyun;

– İşlem sıklığı ve tipi, "Bakım tablosunda" özetlenmiştir (Böl. 13). Bu tablo, makinenize verimli ve güvenli şekilde bakım yapmanıza yardımcı olma amacını taşır. Tabloda başlıca işlemler ile her birinin uygulanacağı zaman aralığı belirtilmiştir. İlgili işlemi ilk dolan süreye göre yapın. – Orijinal olmayan yedek parça ve aksesuarların kullanılması, makinenin çalışması ve güvenliği üzerinde olumsuz etkilere yol açabilir. Bu ürünlerden kaynaklı hasarlar ve yaralanmalarda imalatçı hiçbir sorumluluk üstlenmez. – Orijinal yedek parçalar yetkili teknik servisler ve satıcılardan temin edilebilir.

ÖNEMLİ Bu kılavuzda açıklanmayan bakım ve ayarlama işlemlerinin tamamı Satıcınız veya Teknik Servis tarafından yapılmalıdır.

7.2 BATARYA

7.2.1 Batarya çalıştırma süresi

Bataryanın kullanma süresi (yani şarj öncesi işlenebilir bitki yüzeyi) başlıca olarak aşağıdaki dilere bağlıdır:

a. Daha fazla enerji ihtiyacı gerektiren çevresel faktörler: – Yoğun, uzun, nemli bitki ile kesim.
b. Operatörün kaçınması gereken davranışlar: - Çalışma esnasında sık açma ve kapamalar. - Yapılacak işe uygun olmayan bir kesim tekniği kullanın (Par. 6.4).

Bataryanın çalışma süresini artırmak için daima aşağıdakilerin yapılması uygun olur:

• Çalıları kuruyken kesin.
• yapılacak işe en uygun tekniği kullanın.

Makinenin standart batarya ile mümkün olandan daha uzun çalışmalarda kullanılmasının istenmesi halinde, aşağıdakiler mümkündür:

• kullanım sürekliliğini tehlikeye atmaksızın, boşalan bataryayı derhal değiştirmek için ikinci bir standart batarya satın almak;
• Standart bataryaya oranla daha fazla kullanma süresi sunan bir batarya satın almak (Par. 15.1).

7.2.2 Bataryanın çıkarılması ve şarj edilmesi

1. Batarya üzerinde (Res. 20.A) bulunan kilitleme tırnağına bastırıp, bataryayı (Res. 20.B) çıkarın.
2. Bataryayı (Res. 21.A) batarya şarj cihazındaki (Res. 21.B) yuvasına yerleştirin.
3. Batarya şarj cihazını (Res. 21.B) plaka üzerinde belirtilene uygun gerilime sahip bir elektrik prizine bağlayın.
4. Bataryanın/batarya şarj cihazının kitapçığında yer alan talimatları izleyerek komple şarj uygulaması yapın.

NOT Batarya, ortam ısisı 0 ile +45 °C arasında olmadığında şarj olmasını engelleyen bir koruma ile donatılmıştır.

NOT Batarya, hasar görme riski olmaksızın, kısmen de olsa her an şarj edilebilir.

7.2.3 Bataryanın makineye monte edilmesi

Şarj tamamlandığında:

1. Bataryayı (Res. 22.A) batarya şarj cihazındaki yuvasından çıkarın (şarj işlemi tamamlandıktan sonra şarj altında uzun süre tutmaktan kaçının);
2. Batarya şarj cihazının (Res. 22.B) elektrik şebekesiyle olan bağlantısını kesin.
3. Bataryayı (Res. 23.B) yuvasına yerleştirip, yerinde kilitlendiğini ve elektrik temasının sağlandığını bildiren "tık" sesi gelene dek sonuna kadar itin.

7.3 MAKİNE VE MOTORUN TEMİZLIĞI

• Kullandıktan sonra makineyi daima temiz ve nötr deterjanla nemlendirilmiş bir bez kullanarak temizleyin.
• Yumuşak ve kuru bir bez kullanarak tüm nemi giderin. Nem, elektrik çarpması risklerinin doğmasına neden olabilir.
• Plastik aksam ile kabza temizliğinde aşındırıcı deterjanları veya çözücüleri kullanmayın.
• Yangın tehlikesini azaltmak için, makineyi ve özellikle motoru, çim, yaprak ve aşırı gres kalıntılarından arındırın.
• Motorun veya bataryanın aşırı ısınarak zarar görmesini önlemek için soğutma havası giriş izgaralarının daima temiz ve birikintilerden arındırılmış halde olduğundan emin olun.
• Su jetleri kullanmayın ve motorun ve elektrikli komponentlerin ıslanmasını önleyin.

7.4 SABİTLEME SOMUN VE VİDALARI

• Makinenin her zaman güvenli çalışma şartlarında bulunduğundan emin olmak için, somunların ve vidaların sıkıştırılmış olması gerekir.
• Kabzaların sıkıca sabitlendiklerini düzenli olarak kontrol edin.

8. ÖZEL BAKIM

Herhangi bir bakım işlemine girişmeden önce:

• Makineyi durdurun;
- Bataryayı yuvasından çıkarın ve şarj edin (Par. 7.2.2).
- Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.
- uygun giysiler giyin, iş eldiveni ve koruyucu gözlük takın;
- ilgili talimatları okuyun;

8.1 KESİM DÜZENİNİN BAKIMI

Bu makine üzerinde Teknik Veriler tablosunda belirtilen kodu taşıyan kesim düzeninin kullanımı öngörülür.

Ürünün gelişimi dikkate alınarak, "Teknik Veriler" tablosunda belirtilen kesim düzenleri benzer değiştirilebilirlik ve işleme güvenliği özelliklerine sahip diğer kesim düzenleri ile zaman içinde değiştirilebilirler.

Batarya çıkarılmadan ve kesim düzeni tamamen durmadan kesim düzenine dokunmayın.

8.1.1 Bobin taşıyıcı kafanın misinasının değiştirilmesi

1. İki yan tırnağa (Res. 24.A) bastırıp, kapağı (Res. 24.B) çıkarın.
2. Bobini çıkarın (Res. 24.C).
3. Misina ucunu kafa deliğinden (Res. 25.B) çıkarmaya dikkat ederek, yeni bobini (Res. 25.A) yerleştirin.
4. İki yan tırnağı (Res. 25.D) misinalı kesim kafasının (Res. 25.E) açıklıklarından geçirerek, kapağı (Res. 25.C) geri takın.

8.1.2 Misinalı kesim kafasının misinasının değiştirilmesi

1. Bobini çıkarın (Par. 8.1.1).
2. İçeride kalmış olan misinayı çıkarın.
3. Yalnızca 1,65 mm çaplı misina kullanım ve 3 m'lik bir uzunluk kesin.
4. Misinanın bir ucunu bobinin içinde kalan deliğe geçirin (Res. 26.A).
5. Misinayı okla (Res. 26.B) gösterildiği gibi saat yönünde sarın ve bobinden yaklaşık 15 cm dışarı çıkacak şekilde bırakın.
6. Bobin üzerinde bulunan sabitleme yuvalarından birine (Res. 26.C) geçirin.
7. Bobini yerine yerleştirin ve kapağı geri takın (Böl 8.1.1).

8.2 MİSINA KESME BIÇAĞININ BİLENMESİ

1. Vidayı (Res. 11.C) sökerek, misina kesme bıçağını (Res. 11.A) kesim düzeni siperinden (Res. 11.B) çıkarın.
2. Misina kesme bıçağını bir mengeneye sabitleyin ve orijinal kesim açısını korumaya dikkat ederek, düz bir eğe kullanarak bilemeye geçin.
3. Misina kesme bıçağını (Res. 11.A) kesim düzeni siperine (Res. 11.B) geri takın.

9. DEPOYA KALDIRMA

ÖNEMLİ Uyulacak güvenlik kuralları böl. 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

9.1 MAKİNENİN DEPOYA KALDIRILMASI

Makinenin depoya kaldırılması gerektiğinide:

• Bataryayı yuvasından çıkarın ve şarj edin (Par. 7.2.2).
• Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.
  • Temizlik yapın (Par. 7.3).
• Gevşemiş veya hasar görmüş komponent bulunup bulunmadığını kontrol edin. Gerekirse, hasar görmüş komponentleri değiştirin, gevşemiş olabilecek vida, somun ve civataları sıkıştırın veya yetkili teknik servis merkeziyle bağlantı kurun.

- Makineyi depoya kaldırın:

• kuru bir ortam seçin
  – hava şartlarına karşı koruyun
  – çocukların erişemeyecekleri bir yerde saklayın.
  – Bakımda kullanılan anahtarları ve takımları çıkardığınızdan emin olun.

9.2 BATARYANIN DEPOYA KALDIRILMASI

Batarya gölgede, serin ve nem içermeyen bir ortamda saklanmalıdır.

NOT Uzun süre kullanılmayacağı zaman ömrünü uzatmak için bataryayı her iki ayda bir şarj edin.

10. TAŞIMA VE NAKLİYE

Makinenin hareket ettirilmesi veya taşınması her gerektiğinide aşağıdakileri yapmak gerekir:

– Makineyi durdurun (par. 6.6);
– Bataryayı yuvasından çıkarın ve şarj edin (Par. 7.2.2).
– sağlam iş eldivenleri giyin;
– makineyi sadece kabzalardan tutun ve kesim düzenini, marş yönünün tersine yönlendirin.
Makineyi araç üzerinde taşırken:
– hiç kimse için tehlike oluşturmayacak şekilde yerleştirin.

11. SERVİS VE ONARIMLAR

Makinenin kullanılması ve kullanıcı tarafından yapılabilecek temel bakım işlemlerinin doğru şekilde yapılması için gereken tüm talimatlar bu kılavuzda verilmiştir. Bu kılavuzda belirtilmeyen tüm bakım ve ayarlama işlemleri, Saticınız veya orijinal güvenlik koşullarının düzeyini koruyarak işin doğru gerçekleştirilmesi için gerekli bilgilere ve donanımlara sahip uzman bir merkez nezdinde gerçekleştirilmelidir. Uygun olmayan yerlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, her türlü garantinin ve üreticinin her yükümlülüğünün ve sorumluluğunun geçersiz olmasına neden olur.

• Garanti kapsamındaki onarım ve bakım işlemleri yalnızca yetkili teknik servisler tarafından yapılabilir.
• Yetkili teknik servislerde yalnızca orijinal yedek parça kullanılır. Orijinal yedek parça ve aksesuarlar bu makineler için özel olarak geliştirilmiştir.
• Orijinal olmayan yedek parça ve aksesuarlar onaylı değildir ve bunların kullanılması garantinin geçersiz kalmasına neden olur.
• Güvenlik aygıtlarının bakım, servis ve kontrol görmesi için makinenin yılda bir kez yetkili teknik servise götürülmesi gerekir.

12. GARANTI KAPSAMI

Her türlü malzeme ve imalat kusuru garanti kapsamındadır. Ekli belgelerde verilen tüm talimatların kullanıcı tarafından dikkatle izlenmesi gerekmektedir.

Aşağıdakilerden kaynaklı hasarlar garanti kapsamı dışındadır:

• Ürünle birlikte gelen belgelere aşina olunmaması.
• Dikkatsizlik.
• Uygunsuz veya izin verilmeyen şekilde kullanılması ve monte edilmesi.
• Orijinal olmayan yedek parçaların kullanılması.
• İmalatçı tarafından temin edilmeyen veya onaylanmayan aksesuarların kullanılması.
  Garanti ayrıca aşağıda belirtilen durumları kapsamaz:
• Kesim düzenleri, emniyet civataları gibi sarf malzemelerindeki normal yıpranma.
• Normal yipranma.

Alici, kendi ulusal yasalarının koruması altındadır. Alicının kendi ulusal yasalarında öngörülen hakları, bu garantiyi hiçbir şekilde sınırlandırmaz.

13. BAKIM TABLOSU

Müdahale Sıklık Notlar
MAKİNE
Tüm sabitlemelerin kontrolü	Her kullanımdan önce par. 7.4
Güvenlik kontrolleri / Kumanda kontrolleri	Her kullanımdan önce par. 6.2
Kesim düzeninin siperinin kontrolü	Her kullanımdan önce par. 6.2.1
Kesim düzeninin kontrolü	Her kullanımdan önce par. 6.2.1
Bataryanın şarj durumunun kontrolü	Her kullanımdan önce *
Bataryanın şarj edilmesi	Her kullanımdan sonra par. 7.2.2*
Makine ve motorun temizliği	Her kullanımdan sonra par. 7.3
Makine üzerinde bulunabilecek hasarların kontrolü.Gerekirse, yetkili servis merkeziyle bağlantı kurun.	Her kullanımdan sonra -

* Batarya/batarya şarj cihazı kılavuzuna başvurun

14. ARIZA TESPİTİ

SORUN OLASI NEDENİ ÇÖZÜM
1. Gaz kumanda kolu ve gaz emniyet kolu devredeyken, makine çalışmaya başlamıyor ve kesim düzeni二十五yor	Batarya eksik veya hatalı yerleştirilmiş Bataryanın iyice yerleştirildiğinden emin olun (Par. 7.2.3)
	Batarya boşalmış Şarj durumunu kontrol edin ve bataryayı sarj edin (Par. 7.2.2)
	Ayrilabilen çubuk yuvasına tamamen veya doğru seksilde yerleştirilmemiş	Ayrilabilen çubuğun doğru seksilde monte edilmiş ve yerleştirilmiş olduğundan emin olun (Par. 4.2)
	Gaz kumanda kolu/emniyet kolu arizalı	Makineyi kullanmeyin. Makineyi derhal durdurun, bataryayı çıkarın ve Teknik Servis Merkeziyle bağlantı kurun.
	Makine hasar görmüş	Makineyi kullanmeyin. Makineyi derhal durdurun, bataryayı çıkarın ve Teknik Servis Merkeziyle bağlantı kurun.
2. Motor aşırı isiniyor	Kesim düzeni siperinin altına otlar dolanmış	Dolanan otları çıkarın (Par. 6.5)
3. Tahrik ünitesi yuvasının ve misinalı kesme kafasını çevresinde otlar birikmiş	Kesilen çalılar yerden çok yüksek	Birikmelerini önlemek için çalıları yukarıdan aşağıya doğru hareketlerle kesin.
4. Otomatik salma sistemi kullanıldığında misina salınmıyor	Misina kendine yapışmış	Silikon spreyi ile yağlama yapın
	Bobinde yeterli misina yok veya misina bitmiş	Bobini (Böl. 8.1.1) veya misinayı (Böl. 8.1.2) değiştirin
	Misina tükenmiş ve çok kısa	Misinayı manuel olarak salın (Böl. 6.4.2)
	Misina bobine dolanmış veya içinde kırılmış	Misinayı bobinden çıkarıp yeniden sarın (Böl. 8.1.2)
5. Kesim düzeni yabancı cisme temas etmiş.	-	Makineyi derhal durdurun, bataryayı çıkarın ve:- hasarları kontrol edin;- gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın;- kontrol, değiştirme veya onarım işlemlerini yetkili servis merkezi nezdinde yaptırın.

Yukarıda belirtilen çözümleri uyguladıktan sonra arızalar devam ederse, Satıcınıza başvurun.

SORUN OLASI NEDENİ ÇÖZÜM
6. Çalışma esnasında aşırı gürültü ve/veya titreşimler duyuluyor	Parçalar gevşemiş veya hasar görmüş.	Makineyi derhal durdurun, bataryayı çıkarın ve:- hasarları kontrol edin;- gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın;- kontrol, değiştirme veya onarım işlemlerini yetkili servis merkezi nezdinde yaptırın.
7. Çalışma esnasında makineden duman çıkıyor	Makine hasar görmüş Makineyi kullanmayın.	Makineyi derhal durdurun, bataryayı çıkarın ve Teknik Servis Merkeziyle bağlantı kurun.
8. Bataryanın çalışma süresi düşük	Daha fazla akım emen ciddi kullanım koşulları	Kullanma şeklini optimize edin (par. 7.2.1)
	Çalışma ihtiyaçları için yetersiz batarya İkinci bir batarya veya daha yüksek kapasiteli batarya kullanın (par. 15.1)
	Bataryanın şarj tutma kapasitesi azalmış	Yeni batarya satın alın
9. Batarya şarj cihazı bataryayı şarj etmiyor	Batarya şarj cihazına doğru yerleştirilmemiş	Doğru yerleştirildiğini kontrol edin (par. 7.2.3)
	Uygunsuz çevre koşulları Şarj işlemini sıcaklığın uygun olduğu bir ortamda yapın (batarya/batarya şarj cihazı kitapçığına bakın)
	Kontaklar kirlenmiş Kontakları temizleyin
	Batarya şarj cihazında gerilim eksikliği	Fişin takılı olduğunu ve elektrik prizinde gerilim olduğunu kontrol edin
	Batarya şarj cihazı arızalı Orijinal bir yedeği ile değiştirin
	-	Sorun devam ederse, batarya/batarya şarj cihazı kılavuzuna başvurun

Yukarıda belirtilen çözümleri uyguladıktan sonra arızalar devam ederse, Satıcınıza başvurun.

15. TALEP ÜZERİNE TEDARİK EDİLEN AKSESUARLAR

15.1 BATARYALAR

Özel işletme ihtiyaçlarına uyum sağlayabilmek amacıyla farklı kapasitelere sahip bataryalar mevcuttur (Res. 27). Bu makine için onaylanmış bataryaların listesi "Teknik Veriler" tablosunda bulunur.

15.2 BATARYA ŞARJ CİHAZI

Bataryayı şark etmekte kullanılan cihazdır (Res. 28).

TR • Bu Kullanıcı Kılavuzundaki içerik ve resimler açıkça STIGA SpA için üretilmiştir ve telif hakkı ile korunmaktadır – dokümanın izinsiz olarak tamamen ya da kısmen herhangi bir şekilde çoğaltılması ya da değiştirilmesi yasaktır.
