Tekniske egenskaper	Batteridrevet gressklipper, 24 V effekt, klippebredde på 25 cm, rotasjonshastighet på 6000 o/min.
Bruk	Ideell for vedlikehold av hager, kanter og grøntområder, lett og håndterbar.
Vedlikehold og reparasjon	Sjekk bladets tilstand regelmessig, rengjør etter hver bruk, bytt batteri om nødvendig.
Sikkerhet	Bruk vernebriller, ikke bruk i regnvær, hold barn og dyr på avstand under bruk.
Generell informasjon	Lett vekt for enkel håndtering, batteriets driftstid varierer med bruk, 2 års produsentgaranti.

Ofte stilte spørsmål - SGT 24 AE STIGA

Hvordan lader jeg batteriet til STIGA SGT 24 AE?

For lade batteriet, ta det ut av apparatet og plasser det i den medflgende laderen. Koble laderen til en stikkontakt og srg for at indikatorlyset viser at batteriet lades.

Hvilken type trd skal jeg bruke til STIGA SGT 24 AE?

Bruk en klippetd pe5 1,6 mm diameter til STIGA SGT 24 AE. Srg for at trddet er kompatibelt med apparatets spesifikasjoner.

Hvordan bytter jeg klippetddet?

For bytte klippetddet, fjern trdddekselet, ta ut det brukte trddet, og sett inn et nytt trdd i henhold til bruksanvisningen. Srg for ff8lge anbefalt lengde.

Hvorfor starter ikke gressklipperen min?

Sjekk at batteriet er riktig ladet og satt inn. Srg ogse5 for at sikkerhetsknappen er trykket inn samtidig som startknappen trykkes.

Hvordan rengjf8r jeg min STIGA SGT 24 AE etter bruk?

Sle5 av apparatet og ta ut batteriet etter bruk. Rengjf8r klippehodet og apparatkroppen med en fuktig klut. Unnge5 bruke sterke kjemikalier.

Hva er batteriets driftstid for STIGA SGT 24 AE?

Batteriets driftstid avhenger av bruksforhold, men vanligvis kan det fungere opptil 30 minutter pe5 en enkelt lading.

Kan jeg bruke STIGA SGT 24 AE i regnve6r?

Det anbefales ikke bruke STIGA SGT 24 AE i regnve6r eller fuktige forhold, da dette kan skade apparatet.

Hvordan skal jeg oppbevare batteriet?

Oppbevar batteriet pe5 et kaldt og tf8rt sted, borte fra direkte sollys. Ikke la det bli helt utladet over lengre tid.

Hva gjf8r jeg hvis trddet ofte ryker?

Hvis trddet ofte ryker, sjekk at du bruker riktig diameter og at klippehodet ikke er skadet. Unnge5 klippe harde materialer som kan skade trddet.

Hva er garantien for STIGA SGT 24 AE?

STIGA SGT 24 AE leveres vanligvis med to rs garanti. Se i manualen eller hos forhandler for spesifikke detaljer.

BRUKSANVISNING SGT 24 AE STIGA

ADVARSEL: les denne bruksanvisningen nøye før du bruker maskinen.

7.1 Generelle oplysninger 13
7.2 Batteri....13
7.3 Rengøring af maskinen og motoren.... 14
7.4 Fastgøringsskruer og -møtrikker.... 14

1. EKSTRAORDINÆR VEDLIGEHOLDELSE......14

ADVARSEL! FARE! Hvis denne maskine anvendes forkert, kan den være farlig for brugeren og andre

BEMÆRK Batteriets autonomi (og dermed det areal som kan klippes inden

Gør som beskrevet i det følgende:

⚠️ Før ethvert vedligeholdelsesindgreb:

Før ethvert vedligeholdelsesindgreb:

3.1 Beskrivelse av maskinen og beregnet bruk .... 6
3.2 Sikkerhetssymboler....7
3.3 PRODUKTETS identifikasjonsetikett....7
3.4 Hovedkomponenter....7

1. MONTERING....8

4.1 Deler til monteringen 8
4.2 Montering av stangen.... 8
4.3 Montering av håndtakene....8
4.4 Montering av klippeinnretningens vern.... 9
4.5 Montering av indikator for klippegrense...... 9

1. INNSTILLINGER....9

5.1 Gasspak....9
5.2 Sikkerhetsspake gasspake....9

1. BRUK AV MASKINEN....9

6.1 Forberedende operasjoner....9
6.2 Sikkerhetskontroller.... 10
6.3 Oppstart....11
6.4 Arbeid....11
6.5 Bruksråd....12
6.6 Stopp.... 12
6.7 Etter bruk.... 12

7.1 Generelt 12
7.2 Batteri.... 13
7.3 Rengjøring av maskinen og motoren.... 13
7.4 Festeskruer og -mutrer 13

8.1 Vedlikehold av klippeinnretningen ..... 14
8.2 Sliping av trådkutteren.... 14

1. LAGRING....14

9.1 Lagring av maskinen 14
9.2 Lagring av batteriet....14

1. FLYTTING OG TRANSPORT 14

2. SERVICE OG REPARASJONER 14

3. HVA SOM DEKKES AV GARANTIEN 15
4. VEDLIKEHOLDSTABELL 15
5. FEILS∅KING 16
6. TILBEH∅R PÅ FORESP∅RSEL....17

15.1 Batterier 17
15.2 Batterilader.... 17

1. GENERELT

1.1 HVORDAN LESE BRUKSANVISNINGEN

Bruksanvisningen har noen avsnitt som inneholder spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning:

MERK eller VIKTIG presiserer og supplerer det som er forklart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader.

Symbolet angir en fare. Hvis advarslene ikke overholdes kan dette medføre personskader eller skader på tredjepart og/eller ødeleggelser.

De avsnittene som er merket med en firkant med stiplet grå ramme angir ekstrautstyr som ikke finnes på alle modellene som er dokumentert i denne bruksanvisningen. Kontroller om ekstrautstyret finnes på din modell.

Alle henvisningene til maskinens høyre og venstre side samt for- og bakside gjelder i forhold til brukerens arbeidsposisjon.

1.2 REFERANSER

1.2.1 Figurer

Figurene i disse bruksinstruksjonene er nummerert 1, 2, 3 og så videre.

Delene angitt på figurene er merket med bokstavene A, B, C, osv.

Figurene er veiledende. De faktiske delene kan være forskjellige fra de som er avbildet.

1.2.2 Overskrifter

Bruksanvisningen er oppdelt i kapitler og avsnitt. Overskriften til avsnitt "2.1 Opplæring" er en undertittel til "2. Sikkerhetsbestemmelser".

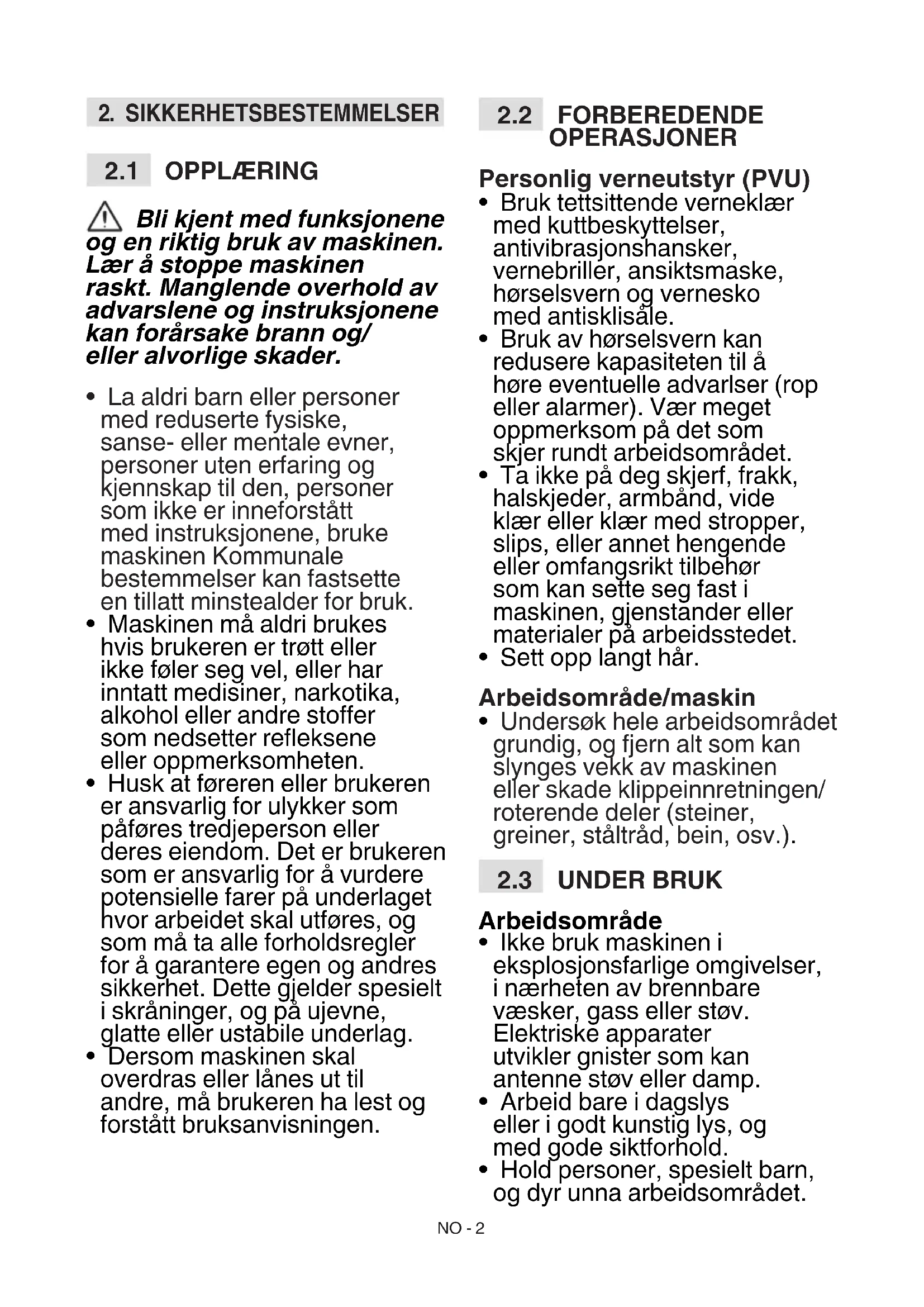

⚠ Bli kjent med funksjonene og en riktig bruk av maskinen. Lær å stoppe maskinen raskt. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/eller alvorlige skader.

• La aldri barn eller personer med reduserte fysiske, sanse- eller mentale evner, personer uten erfaring og kjennskap til den, personer som ikke er inneforstått med instruksjonene, bruke maskinen Kommunale bestemmelser kan fastsette en tillatt minstealder for bruk.
• Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisiner, narkotika, alkohol eller andre stoffer som nedsetter refleksene eller oppmerksomheten.
• Husk at føreren eller brukeren er ansvarlig for ulykker som påføres tredjeperson eller deres eiendom. Det er brukeren som er ansvarlig for å vurdere potensielle farer på underlaget hvor arbeidet skal utføres, og som må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.
• Dersom maskinen skal overdras eller lånes ut til andre, må brukeren ha lest og forstått bruksanvisningen.

2.2 FORBEREDENDE OPERASJONER

Personlig verneutstyr (PVU)

• Bruk tettsittende verneklær med kuttbeskyttelser, antivibrasjonshansker, vernebriller, ansiktsmaske, hørselsvern og vernesko med antisklisåle.
• Bruk av hørselsvern kan redusere kapasiteten til å høre eventuelle advarlser (rop eller alarmer). Vær meget oppmerksom på det som skjer rundt arbeidsområdet.
• Tå ikke på deg skjerf, frakk, halskjeder, armbånd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.
• Sett opp långt hår.

- Undersøk hele arbeidsområdet grundig, og fjern alt som kan slynges vekk av maskinen eller skade klippeinnretningen/ roterende deler (steiner, greiner, ståltråd, bein, osv.).

2.3 UNDER BRUK

Arbeidsområde

• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektriske apparater utvikler gnister som kan antenne støv eller damp.
• Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold.
• Hold personer, spesielt barn, og dyr unna arbeidsområdet.

Barn må holdes under oppsyn av en voksen.

• Kontroller at alle personer befinner seg minst 15 m fra maskinens aksjonsradius, eller minst 30 m for de aller farligste klippeoppgavene.
• Unngå å bruke gressklipperen på vått gress, när det regner og när det er fare for dårlig vær, spesielt hvis det er fare for lyn og torden.
• Ikke utsett maskinen for regn eller våte omgivelser. Vannet som trenger inn i et elektrisk apparat øker risikoen for elektrisk støt.
• Unngå så langt som mulig å arbeide på vått eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng som ikke garanterer brukerens stabilitet under arbeidet.
• Vær spesielt oppmerksom på ujevnheter i terrenget (humper, søkk), skråninger, skjulte farer og eventuelle hinder som kan begrense sikten.
• Vær meget forsiktig i nærheten av grøfter, skrenter eller voller.
• Arbeid på tvers i skråninger og aldri oppover/nedover. Vær veldig forsiktig når du endrer retning. Sørg for godt fotfeste og hold alltid klippeinnretningen vendt nedover.
• Vær oppmerksom på trafikken när maskinen brukes i nærheten av vei.

Adferd

- Hold godt fast i maskinen med begge hender under arbeidet, og hold motorenheten på høyre side av kroppen og klippeinnretningen under beltehøyde. Ikke strekk armene for langt ut.

- Unngå at motorenheten kommer i kontakt med jording via rør, radiatorer, komfyrer, kjøleskap. Risikoen for elektrisk støt øker dersom motorenheten kommer i kontakt med jording.

- Innta en fast og stabil posisjon, og gå forsiktig frem.

• Løp aldri, men gå rolig.

- Hold alltid hender og føtter langt fra kutteinnretningen, både under start og bruk av maskinen.

- Advarsel: Klippeenheten fortsetter å rotere i et par sekunder selv etter at den frakoblet, eller etter at motoren er slått av.

- Vær oppmerksom på materialet som kan slynges ut pga. klippeinnretningens bevegelse.

- Unngå å støte klippeinnretningen hardt mot fremmedlegemer/hindringer. Hvis klippeinnretningen støter mot en hindring/gjenstand, kan det oppstå et tilbakeslag (kickback). Denne kontakten kan forårsake et svært hurtig rykk i motsatt retning som skyver klippeinnretningen oppover og mot brukeren. Tilbakeslaget kan medføre tap av kontroll over maskinen og få svært alvorlige konsekvenser. Ta følgende nødvendige forholdsregler for å unngå tilbakeslag:

– Hold maskinen godt fast med begge hender, og hold kroppen og armene i en stilling som gjør det mulig å motstå kraften fra et tilbakeslag.

– Ikke strekk armene for langt, og ikke kutt høyere enn beltehøyde.

– Bruk kun klippeinnretninger i samsvar med produsentens spesifikasjoner.

– Hold deg til produsentens anvisninger for vedlikehold av klippeinnretningen.

- Pass på å unngå skåder fra redskapet brukt til å kutte träden.

⚠️ Ved skader eller ulykker under arbeidet skal motoren slås av øyeblikkelig og maskinen fjernes fra stedet for å unngå flere skader. Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og kontakte lege for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr.

Overeksponering for vibrasjoner kan forårsake lesjoner og nevrovaskulære forstyrrelser (også kjent som "Raynauds fenomen" eller "likfingre"), spesielt hos personer som lider av sirkulasjonsforstyrrelser. Symptomene kan omfatte hendene, håndleddene og fingrene, og vises ved tap av følsomhet, tretthet, kløe, smerte, fargeendring eller strukturelle endringer i huden. Disse virkningene kan forsterkes av lave omgivelsestemperaturer og/eller av et overdrevent fast grep om håndtaket. Dersom disse symptomene oppstår, bruk maskinen mindre og oppsøk lege.

Bruksbegrensninger

- Maskinen skal ikke brukes av personer som ikke er i stand

til å holde den fast med begge hender og/eller ikke klarer å stå i balanse under arbeidet.

- Monter aldri skjæreelementer av metall. Med denne maskinen er det forbudt å bruke blader som er stive eller av metall, av hvilken som helst type.

- Maskinen må aldri brukes hvis vernene er skadet, mangler eller ikke er riktig plassert.

- Ikke bruk maskinen hvis ikke tilbehør/redskaper er montert i de angitte punktene.

- Ikke bruk det elektriske verktøyet dersom bryteren ikke kan starte eller stoppe det regelmessig. Et elektrisk verktøy som ikke kan startes ved hjelp av bryteren er farlig og må repareres.

- Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liten maskin til å utføre tungt arbeid. Bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesnivå.

Vedlikehold

- Maskinen må aldri brukes med slitte eller ødelagte deler. ∅delagte eller slitte deler skal byttes ut og aldri repareres.

- Under justeringer av maskinen, må du passe på og unngå å klemme fingrene mellom

klippeinnretningen i bevegelse og maskinens faste deler.

⚠️ Støy- og vibrasjonsnivået oppgitt i bruksanvisningen er maskinens maks verdier. Bruk av en dårlig innstilt kutteinnretning, for høy hastighet og manglende vedlikehold, påvirker støy- og vibrasjonsutslippene betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vibrasjonsbelastninger: Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet.

Oppbevaring

- For å redusere brannfaren må ikke beholdere med klippeavfall oppbevares innendørs.

2.5 RESTERENDE FARER

Resterende farer: selv om alle sikkerhetsforskriftene følges, kan det likevel foreligge visse ytterligere risikoer:

– fare for skader på føttene dersom de blir truffet av träden på spolen:

- sprut av steiner og jord.

2.6 BATTERI/ BATTERILADER

VIKTIG De følgende sikkerhetsreglene kommer i tillegg til sikkerhetsforskriftene i batteriets og batteriladerens bruksanvisning som følger med maskinen.

- Bruk kun batteriladere anbefalt av produsenten. En uegnet batterilader kan føre til elektrisk støt, overoppheting og lekkasje av batterivæske.

- Bruk kun spesifikke batterier beregnet for verktøyet. Bruk av andre batterier kan medføre personskader og brannfare.

• Pass på at apparatet er slått av før batteriet settes inn. Montering av et batteri i et elektrisk apparat som er slått på kan medføre brann.

- Hold det ubenyttede batteriet på avstand fra binders, mynter, nøkler, stifter, skruer og andre små metallgjenstander som kan kortslutte kontaktene. Kortslutning mellom batterikontaktene kan medføre antennelse eller brann.

- Bruk ikke batteriladeren i omgivelser med lettantennelige damper, væsker eller på lettantennelige overflater som papir, stoff osv. Batteriladeren blir varm under oppladingen, og det kan oppstå brann.

- Under transport av akkumulatorene må ikke kontaktene kobles til hverandre, og ikke bruk metallbeholderen til transporten.

2.7 MILJ∅VERN

Miljøvern må være førsteprioritet ved bruk av maskinen, til fordel for samholdet og miljøet der vi bor.

- Unngå å forstyrre nabolaget. Bruk alltid maskinen til fornuftige tider (- ikke tidlig på morgenen, eller sent på kvelden/natten, hvor nabolaget kan forstyrres).

- Følg nøye de kommunale bestemmelsene for kasting

av emballasje, defekte deler eller deler som er sterkt forurensende. Dette avfallet må ikke kastes med husholdningsavfallet, men kildesorteres og kastes i konteinerne for resirkulering.

• Følg nøye de kommunale bestemmelsene for kasting av avfallsmateriale.
• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et innsamlingssenter i henhold til gjeldende kommunale bestemmelser.

Ikke kast elektriske apparater i husholdningsavfallet. I henhold til direktiv 2012/19/ EU om elektrisk og elektronisk avfall, og gjeldende nasjonale lover, skal brukte elektriske apparater leveres inn til mottak for et øko-kompatibelt gjenbruk. Hvis de elektriske apparatene kastes på søppelfyllingen eller graves ned i jorden, kan de giftige stoffene nå grunnvannet og komme inn i næringskjeden og være til skade både for helsen og velferden. Kontakt renholdsverket eller din forhandler for ytterligere opplysninger om avhending av produktet.

Ved endt levetid må batteriene avhendes i henhold til gjeldende miljøbestemmelser. Batteriet inneholder materialer som er farlige for folk og miljø. Batteriet må fjernes og avhendes separat ved et mottak for batterier med litiumsioner.

Kildesortering av brukte produkter og emballasje tillater resirkulering og gjenbruk av materialene. Gjenbruk av resirkulerte materialer hindrer miljøforurensning og reduserer behovet for råvarer.

Denne maskinen er et hageutstyr og nærmere bestemt en håndført, batteridrevet gressklipper/gresstrimmer.

Maskinen består hovedsakelig av en motor som driver en klippeanordning (trådspole) via en transmisjonsaksel.

Klippeinnretningen brukes ved et nivå som er parallelt med bakken (i tilfelle bruk som gressklipper) eller noe vinkelrett i forhold til bakken (i tilfelle bruk som gresstrimmer).

Brukeren kan bruke hovedfunksjonene hele tiden på sikker avstand fra klippeinnretningen.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til:

• klipping av gress og ikke-treaktig vegetasjon (eks. langs blomsterbed, plantefelt, murer, gjerder eller grøntområder med begrenset overflate;
  – gjøre ferdig klipping utført med ljå;
• bruk av kun en person.

3.1.2 Feil bruk

Enhver annen bruk, som er forskjellig fra det som er nevnt ovenfor, kan vise seg å være farlig og forårsake skader hos folk og/eller ting. Feil bruk omfatter, men er ikke begrenset til, følgende:

– bruke maskinen til å børste vekk noe ved å bøye trådspolen. Motorkraften kan slynge ut gjenstander og småsteiner opp til 15 m eller lenger, og forårsake skader og lesjoner.
– trimming av hekker eller annet arbeid hvor klippeinnretningen ikke brukes på bakkenivå,
- klippe og stykke opp trær, hekker og blomster:

• bruk av maskinen til klipping av annet materiale enn vegetasjon,
• bruk av maskinen med klippeinnretningen høyere enn brukerens beltehøyde,
• bruk av maskinen i offentlige parker, idrettssentere, langs kjøreveier, jorder og skog:
• bruk av andre kutteinnretninger enn de som er oppgitt i tabellen "Tekniske data". Fare for alvorlige skader og lesjoner.
• bruk av maskinen sammen med flere personer.

VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

3.1.3 Brukergruppe

Denne maskinen er beregnet på ikke-profesjonelle brukere. Den er beregnet på hobbybruk.

3.2 SIKKERHETSSYMBOLER

Det finnes forskjellige symboler på maskinen (Fig. 2). Symbolene skal minne operatøren om riktig fremgangsmåte for å bruke den forsiktig og ta de nødvendige forholdsreglene.

Symbolenes betydning:

ADVARSEL! FARE! Maskinen kan være farlig både for deg og andre dersom den ikke brukes riktig.

ADVARSEL! Les bruksanvisningen før maskinen tas i bruk.

Operatøren som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A). Bruk hørselsvern og vernebriller.

SPRUTFARE! Vær oppmerksom på mulig utkast av materiale, forårsaket av klippeinnretning, som kan forårsake alvorlige skader hos personer eller ting.

SPRUTFARE! Hold personer og husdyr på minst 15 m avstand når maskinen brukes!

Hold personene rundt deg på avstand.

Må ikke utsettes for regn (eller fuktighet).

VIKTIG Klistremerker som er ødelagt eller uleselig må byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

3.3 PRODUKTETS IDENTIFIKASJONSETIKETT

Identifikasjonsetiketten oppgir følgende opplysninger (Fig. 1):

1. Lydeffektnivå
2. CE-merke
3. Produksjonsår
4. Type maskin
5. Serienummer
6. Produsentens navn og adresse
7. Artikelnummer

Skriv ned maskinens identifikasjonsnumre i feltene på etiketten på baksiden av bokomslaget.

VIKTIG Opplysningene på produktets identifikasjonsetikett må oppgis ved henvendelse til et autorisert verksted.

VIKTIG Eksempelet på samsvarserklæringen finnes helt bak i bruksanvisningen.

3.4 HOVEDKOMPONENTER

Maskinen består av følgende hovedkomponenter, som har følgende funksjoner (Fig.1):

A. Drivenhet: beveger klippeinnretningen via en drivstang.

B. Stang: kobler det bakre håndtaket til drivenheten.

C. Klippeinnretning: er elementet som klipper gress.

1. Trådholder: klippeinnretning med nylonontråd.

D. Vern for klippeinnretning: det er en sikkerhetsanordningsom forhindrer at eventuelle gjenstander som har blitt samlet opp av klippeinnretningene, kan slynges ut av maskin.

E. Fremre håndtak: halvrund form, gjør det mulig å styre maskinen.

F. Bakre håndtak: gjør det mulig å styre maskinen og hoved kontrollkommandoene er installert der.

G. Batteria (hvis det ikke leveres med maskinen, se kap. 15 "tilbehør på forespørsel): gir strøm til verktøyet. Egenskapene og bruksreglene er beskrevet i en egen bruksanvisning.

H. Batterilader (hvis den ikke leveres med maskinen, se kap. 15 "tilbehør på forespørsel): enhet som brukes for å lade maskinen.

4. MONTERING

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken, men må monteres av kunden i henhold til instruksjonene, etter å ha fjernet emballasjen.

⚠ Utpakking og fullføring av monteringen må foretas på en jevn og solid overflate, med god nok plass til å flytte maskinen og emballasjen. Bruk alltid egnet utstyr. Bruk ikke maskinen før alle indikasjoner i avsnittet "MONTERING" har blitt fullført.

4.1 DELER TIL MONTERINGEN

I emballasjen finnes delene for monteringen.

4.1.1 Utpakking

1. Åpne emballasjen forsiktig og pass på at ingen av delene forsvinner
2. Les dokumentasjonen som finnes i esken, også bruksanvisningen.

3. Ta alle deler som ikke er montert ut av esken.

4. Ta maskinen ut av esken.

5. Kast esken og emballasjen i henhold til gjeldende bestemmelser.

⚠️ Før man utfører monteringen, må man kontrollere at batteriet ikke sitter på plassen sin.

4.2 MONTERING AV STANGEN

- Sett inn og skyv den nedre delen av stangen (Fig. 3.A) i den øvre delen (Fig. 3.B) helt til man hører klikket som låser den fast på plass.

MERK Når stangen er montert, kan den ikke tas av igjen.

• Juster den øvre delen av stangen (Fig. 4.A) i den nedre delen (Fig.
  4.B), ved å følge pilenes retning;
• Skyv den nedre delen inn i den øvre delen på stangen;
  – ved fullstendig innsetting, skru knotten helt fast (Fig. 4.C) ved å følge pilens retning - lukket hengelås.
  – forsikre deg om at den nedre og den øvre delen av stangen har blitt ordentlig fastlåst.

4.3 MONTERING AV HÅNDTAKENE

4.3.1 Montering av det fremre håndtaket

– Plasser det fremre grepet (Fig. 6.A) på den forhåndsmonterte støtten (Fig. 6.B), med skruesetet vendt mot den høyre siden.

1. Sett inn skruen og skru til knotten, uten å skru den helt inn (Fig. 5.C, Fig. 6.C).

2. Reguler håndtaket i den mest ergonomiske posisjonen for brukeren (kap. 6.1.2).

3. Skru til knotten.

4.4 MONTERING AV KLIPPEINNRETNINGENS VERN

Bruk vernehansker.

⚠ Til hver klippeinnretning må det være et egnet vern, som oppgitt i tabellen Tekniske data.

1. Plasser beskyttelsen (Fig. 7.A) i samsvar med hullene som finnes på drivmotoren (Fig. 7.B).
2. Fest beskyttelsen (Fig. 7.A) ved å stramme skruene så langt det går (Fig. 7.C).

MERK På klippeinnretningens vern finnes ølgende symbol:

Angir klippeinnretningens rotasjonsretning.

4.5 MONTERING AV INDIKATOR FOR KLIPPEGRENSE

– Sett inn og hekt på de to endene på indikatoren for klippegrensen (Fig. 8.A) i de tilhørende hullene som finnes på drivmotoren (Fig. 8.B).

1.b Modellen TR 24 Li

– Utvid indikatoren for klippegrensen lett (Fig. 9.A) i og sett den inn i setet på drivmotoren (Fig. 9.B).

5. INNSTILLINGER

5.1 GASSPAK

Starter/stopper motoren og samtidig kobler til/kobler ut klippeinnretningen

Bruk av gasspaken (Fig. 10.A). er kun mulig hvis man samtidig trykker på kontrollspaken for gasspaken (Fig. 10.B).

For start:

– trykk samtidig på gasspaken og gasspaksikrringen.

⚠️ Start av motoren medfører samtidig innkobling av klippeinnretningen.

Sikkerhetsspake gasspake (Fig. 10.B) gjør det mulig å bruke gasspaken (Fig. 10.A).

6. BRUK AV MASKINEN

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

6.1 FORBEREDENDE OPERASJONER

Før arbeidet starter er det nødvendig å foreta en rekke kontroller og oppgaver for å være sikker på at arbeidet kan skje effektivt på sikreste måte.

1. forsikre seg om at batteriet er satt riktig på plass:
2. sett gressklipperen i rett posisjon og godt plantet på bakken:
3. regulerer klippediameteren (asvn. 6.1.1)
4. reguler maskinen ut fra et ergonomisk og funksjonelt synspunkt, på en slik måte at den tilpasses brukerens høyde og arbeidstype som skal utføres (avsn. 6.1.2 - avsn. 6.1.6);
5. kontroller batteriet (avsn. 6.1.7).

En bredere klippediameter hjelper med å gjøre unna arbeidet raskere og er flott å bruke i tilfelle arbeider som tar lang tid. Liten klippediameter otimaliserer virketiden og hastigheten ved klippingen.

For å stille inn den minste klippediameteren:

1. Fjern trådkutteren (Fig. 11.A) fra klippeinnretningens vern (Fig. 11.B) ved å skru ut skruen (Fig. 11.C);
2. roter trådkutteren med 180°;
3. kun for for modellen TR 24 Li B plasser trådkutteren i det innerste hullet;
4. monter trådkutteren på nytt (Fig. 11.A) på klippeinnretningens vern (Fig. 11.B).

6.1.2 Justering av fremre håndtak

1. Skru løst knotten (Fig. 12.A);

2.a For modellen TR 24 Li B

– la håndtaket gli helt til det er i den posisjonen som er mest ergonomisk for operatøren;

2.b For modellen TR 24 Li

– la håndtaket gli og/eller vend håndtaket helt til du finner den posisjonen som er mest ergonomisk for operatøren; håndtaket må kun vende fremover.

1. Skru til knotten (Fig. 12.A).

6.1.3 Regulering av lengden på stangen (kun for modellen TR 24 Li B)

1. Løsne på knotten (Fig. 13.A) ved å følge pilens retning - åpnet hengelås.
2. dra i eller skyv stangen (Fig. 13.B) helt til du får ønsket lengde;
3. når reguleringen er ferdig, må du skru knotten godt til ved å følge pilens retning - lukket hengelås.

6.1.4 Regulering av høyden på stangen (kun for modellen TR 24 Li B)

1. Trykk på knappen (Fig. 14.A) og reguler høyden på stangen (Fig. 14.B) i en av de fire forutsette posisjonene (Fig. 14.C);
2. forsikre deg om at stangen er godt låst fast.

6.1.5 Innstilling av klippeinnretningen

Klippeinnretningens retting gjør det mulig å arbeide mens du går over fra glessklipper modus til gresstrimmer modus og omvendt (Avsn. 3.1).

For å arbeide i gresstrimmer modus:

1.a For modellen TR 24 Li

– Trykk på knappen (Fig. 15.A);
– vri klippeinnretningen (Fig. 15.B) med 90°, mens du forsikrer deg om at den er låst i posisjonen.

1.b For modellen TR 24 Li B

– Dra den øvre koblingen bakover (Flg. 16.A);
- roter den nedre delen av stangen med 180° (Fig. 16.B), mens du forsikrer deg om at den er låst i posisjonen.

Utfør alltid operasjonen med maskinen avskrudd og klippeinnretningen stoppet.

6.1.6 Regulering av indikatoren for klippegrense (kun for modell TR 24 Li B)

– Vri indikatoren for klippegrensen forover (Fig. 17.A) ved arbeid i nærheten av trær, kantsteiner eller gjerder, slik at sammenstøt med skjæreelementet unngås.

6.1.7 Kontroll av batteriet

Før hver bruk:

- Kontroller batteriets lading som beskrevet i batteriets bruksanvisning.

6.2 SIKKERHETSKONTROLLER

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene.

En sikkerhetskontroll skal alltid gjennomføres før bruk.

6.2.1 Generell kontroll

Tema Resultat
Håndtak (Fig. 1.E) Rene, tørre, festet riktig og skikkelig til maskinen.
Klippeinnretningens vern (Fig. 1.D)	Festet godt på riktig måte til maskinen, ikke slitt/ forringet eller ødelagt.
Skruer på maskinen Godt festet (ikke løsnet)
Klippeinnretning (Fig. 1 C)	Ren, ikke skadet eller slitt.
Batteri (Fig. 1.G) Ingen skade på forpakningen, ingen væskelekkasje
Kjøleluftpassasjer (avsn. 7.3)	Ikke tilstoppet
Maskin Ingen tegn til skader eller slitasje.
Gasspake 10.A), sikkerhetsspake gasspake (Fig. 10.B)	Må beveges fritt og utvunget.
Prøvekjøring Ingen unormale vibrasjoner. Ingen unormale lyder

6.2.2 Funksjonstest av maskinen

Handling Resultat
1. Start maskinen (avsn. 6.3);2. Slipp opp gasspaken (Fig. 10.A), sikkerhetsspake gasspake (Fig. 10.B).	1. Kutteinstallasjonen må bevege seg.2. Spakene må automatisk og raskt gå tilbake til nøytral posisjon og klippeinnretningen må stoppe
Trykk kun inn gasspaken (Fig. 10.A)	Gasspaken må forbli låst.

Hvis noen av resultatene avviker fra det som er angitt i følgende tabell, er det ikke mulig å bruke maskinen! Lever maskinen til et servicesenter for nødvendige kontroller og reparasjon.

6.3 OPPSTART

1. Forsikre deg om at knivbladet ikke berører bakken eller andre gjenstander;
2. sett batteriet riktig inn i setet (avsn. 7.2.3);
3. Trykk samtidig inn gasspaken (Fig. 10.A), og sikkerhetsspaken ved gasspaken (Fig. 10.B).

MERK Ved hver oppstart vil automatisk ny tråd slippes opp (avsn. 6.4.2).

6.4 ARBEID

MERK Før du klipper før første gang bør du bli kjent med maskinen og de mest hensiktsmessige klippeteknikkene ved å prøve å ta på selene korrekt, ta godt fatt i maskinen og foreta de bevegelsene som arbeidet krever.

For å kjøre maskinen går du frem på følgende måte:

– hold alltid fast maskinen med to hender, og hold klippeinnretningen under beltehøyde.

MERK Under bruk er batteriet beskyttet mot total utlading med en verneinnretning som slår av maskinen og stopper funksjonen.

MERK Batteriets autonomi (og dermed gressoverflaten som kan klippes før opplading) avhenger av ulike faktorer beskrevet i (avsn. 7.2.1).

6.4.1 Arbeidsteknikker

⚠️ Bruk KUN nylontråder. Bruk av metallträder, plastbelagte metallträder og/eller tråder som ikke passer til spolen, kan forårsake alvorlige skader og lesjoner.

a. Klipping i bevegelse (skjæring)

– Forsikre deg om at klippeinnretningen er i gressklipper modus (asvn. 6.1.5);
– gå jevnt frem i buebevegelse, som ved bruk av en tradisjonell vanlig ljå, uten å bøye trådspolen (Fig. 18).

Prøv først å klippe i riktig høyde på et lite område, for deretter å oppnå en jevn klippehøyde ved å holde trådspolen i en konstant høyde over bakken.

For tyngre klipping kan det være hensiktsmessig å bøye trådspolen ca. 30° mot venstre.

Ikke gå frem på denne måten dersom det er risiko for utslynging av gjenstander som kan skade personer, dyr eller eiendom.

b. Finklipping (trimming)

Hold maskinen lett bøyd, slik at trådspolens nedre del ikke berører bakken og kuttelinjen er på ønsket sted. Klippeinnretningen må alltid holdes langt unna brukeren.

c. Klipping i nærheten av gjerder/grunnmurer

• Reguler indikatoren for klippegrense hvis forutsett, avsn. 6.1.6);
  – flytt trådspolen langsomt inntil gjerder, plugger, steiner, vegger, osv., uten å treffe dem med kraft (Fig. 17).

Hvis tråden treffer et solid hinder, kan tråden ødelegges eller slites, og hvis den hekter seg fast i et gjerde, kan den plutselig kuttes av. Klipping rundt fortau, grunnmurer, vegger, osv. kan uansett forårsake en større slitasje på tråden enn normalt.

• Reguler indikatoren for klippegrense hvis forutsett, avsn. 6.1.6);
  – gå rundt treet fra venstre mot høyre, og nærme deg langsomt stammen slik at du ikke slår tråden mot treet. Hold trådspolen bøyd lett fremover.

Husk at nylontråden kan kutte eller skade mindre busker, og at nylontrådens slag mot stammen på busker eller trær med myk bark kan gi planten alvorlige skader.

6.4.2 Regulering av trådlengden under arbeidet

Lengden på tråden ved spolen må reguleres:

For å slippe opp ny tråd:

1. Stoppe maskinen (avsn. 6.6);
2. vent to sekunder og start maskinen på nytt.
   Tråden slippes opp med cirka 6,35 mm.
   Gjenta prosedyren helt til trådens lengde när trådkutteren som kutter eventuell overskuddstråd.

- Manuelt oppslipp av träden

For å slippe opp ny tråd:

1. Stoppe maskinen (avsn. 6.6);
2. ta ut batteriet fra rommet sitt (avsn. 7.2.2);

3. Trykkkk på tasten plassert på trådspolen (Fig. 19.A) og dra samtidig for hånd tråden ut i den lengden som er nødvendig for å nå trådkutteren (Fig. 19.B);

4. sett maskinen på nytt i arbeidsposisjon;

5. sett inn batteriet i setet (avsn. 7.2.3).

6.5 BRUKSRÅD

Under bruk, anbefales det og periodisk fjerne gress som vikler seg inn i maskinen, for slik å unngå at motoren overopphetes (Fig. 1.A), grunnet gress som har satt seg fast under knivbladsikringen (Fig. 1.D).

– stopp maskinen (avsn. 6.6);
– fjern batteriet (avsn.7.2.2);
- bruk arbeidshansker:
– fjern gresset som sitter fast, slik at motoren kan kjøle seg ned på riktig måte.

6.6 STOPP

Gjør følgende for å stoppe maskinen:

1. Slipp opp gasspaken (Fig. 10.A);
2. Vent til at klippeinnretningen stopper.

⚠ Etter å ha stoppet maskinen, tar det flere sekunder før klippeinnretningen stanser.

• Ta ut batteriet og sett det til lading(par 7.2.2).
• Kjøl ned motoren før maskinen settes bort til oppbevaring.
• Foreta rengjøring (avsn. 7.3).
• Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte komponenter, stram skruer eller bolter som har løsnet eller kontakt et autorisert servicesenter.

VIKTIG Ta alltid ut batteriet (avsn. 7.2.2) när maskinen ikke brukes eller etterlates uten tilsyn.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

⚠️ Før etvhert vedlikeholdsinngrep:

• Stopp maskinen.
  • ta ut batteriet fra setet sitt og sett det til lading (par 7.2.2);
• la motoren kjøle seg ned før maskinen settes bort til oppbevaring.
• bruke egnede klær, arbeidshansker og vernebriller:
• lese igjennom instruksjonene som følger med;

– Hyppighet og type vedlikeholdsinngrep er oppgitt i “Vedlikeholdstabell” (kap.
13). Tabellen vil hjelpe deg med å holde din maskin effektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Foreta operasjonen i samsvar med det aktuelle intervallet.
– Bruk av uoriginale reservedeler og tilbehør kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten frasier seg ethvert ansvar ved skader som skylles ovennevnte produkter.
- Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.

VIKTIG Alt vedlikeholds- og justeringsarbeid som ikke er beskrevet i denne manualen skal foretas av din forhandler eller et spesialverksted.

7.2 BATTERI

7.2.1 Batteriets autonomi

Batteriets autonomi (og dermed gressoverflaten som kan klippes før opplading) avhenger hovedsakelig av:

a. miljøfaktorer som fører til økt energiforbruk: – klipping av tett, høyt og fuktig gres:
b. brukerens oppførsel, som bør unngå: - å slå sagen ofte på og av under arbeidet - uegnet klippeteknikk i forhold til arbeidet som skal utføres (avsn. 6.4);

Gjør følgende for å optimere batteriets autonomi:

• klipp gresset när det er tört:
• Bruk en teknikk som er egnet for arbeidet som skal utføres.

Gjør følgende hvis du ønsker å bruke maskinen til lenger arbeidsøkter enn hva som er mulig for et standardbatteri:

• Kjøp et andre standardbatteri slik at du umiddelbart kan bytte ut det utladete batteriet uten å måtte avbryte arbeidet.
• Kjøp et batteri som har en større autonomi enn et standardbatteri (avsn. 15.1).

7.2.2 Fjerning og opplading av batteriet

1. trykk på blokkeringsflensen på siden plassert på batteriet (Fig. 20.A) og fjern batteriet (Fig. 20.B);
2. sett inn batteriet (Fig. 21.A) i batterisetet (Fig. 21.B);
3. koble batteriladeren (Fig. 21.B) til et strømuttak, med en spenning som tilsvarer den som er indikert på skiltet.
4. lad batteriet helt som forklart i batteriets/batteriladerens bruksanvisning.

MERK Batteriet kan lades när som helst, også delvis, uten fare for at det skades.

7.2.3 Tilbakemontering av batteriet på maskinen

Fullfør ladingen:

1. Fjern batteriet (Fig. 22.A) fra batteriladerens sete (unngå at batteriet står lenge i etter at ladingen er fullført):
2. koble batteriladeren (Fig. 22.B) fra strømnettet:
3. sett inn batteriet (Fig. 23.B) i setet ved å skyve det helt inn til man hører et "klikk" som låser fast batteriet og sikrer elektrisk kontakt.

7.3 RENGJ∅RING AV MASKINEN OG MOTOREN

• Rengjør alltid maskinen etter bruk med en ren klut fuktet med nøytralt rengjøringsmiddel.
• Fjern alle spor av fuktighet med en ren og myk klut. På lang sikt kan fuktighet forårsake elektrisk støt.
• Ikke bruk aggressive rengjøringsmidler eller løsemidler for å rengjøre plastdelene eller håndtakene.
• Hold gressklipperen, spesielt motoren, fri for gressrester, løv eller overflådig fett for å redusere risikoen for brann.
• For å unngå overoppheting og skader på motoren eller batteriet må grillene på kjøleluftinntaket alltid holdes rene og frie for skitt.
• Ikke bruk vannsprut, og unngå å væte motoren og elektriske deler.

7.4 FESTESKRUER OG -MUTRER

• Hold bolter, skruer og mutrer trukket godt til, for å være sikker på at maskinen alltid er sikkert å bruke.
• Kontroller jevnlig at håndtaket er festet skikkelig.

8. EKSTRAORDINÄERT VEDLIKEHOLD

Før etvhert vedlikeholdsinngrep:

• Stopp maskinen.
  • ta ut batteriet fra setet sitt og sett det til lading (par 7.2.2);
• la motoren kjøle seg ned før maskinen settes bort til oppbevaring.
• bruke egnede klær, arbeidshansker og vernebriller:
• lese igjennom instruksjonene som følger med;

8.1 VEDLIKEHOLD AV KLIPPEINNRETNINGEN

I denne maskinen skal det brukes klippeinnretninger med artikkelnummeret oppgitt i tabellen Tekniske data.

På grunn av produktutvikling kan klippeinnretninger oppgitt i tabellen Tekniske Data med tiden bli erstattet av andre med tilsvarende egenskaper for kompatibilitet og sikker funksjon.

Ikke ta på klippeinnretningen før tenningsnøkkelen er tatt ut og klippeinnretningen har stoppet helt.

1. Trykk på de to sideflensene (Fig. 24.A) og fjern lokket (Fig. 24.B);
2. og ta ut spolen (Fig. 24.C);
3. sett inn den nye spolen (Fig. 25.A), og pass på at enden på tråden kommer ut fra åpningen i trådspolen (Fig. 25.B);
4. Monter lokket på nytt (Fig. 25.C) sett de to sideflensene (Fig. 25.D) i åpningen i trådspolen (Fig. 25.E).

1. Fjerning av spolen (avsn. 8.1.1).
2. fjern träden som sitter igjen inne i hullet:
4. Sett inn en ende av tråden i hullet inne i spolen (Fig. 26.A);
5. snurr tråden i retning med klokken, som vist av pilene (Fig. 26.B) og la den stikke ut cirka 15 cm fra spolen;
6. hekt den på et av festesetene (Fig. 26.C) som finnes på spolen;
7. sett på plass igjen spolen og monter lokket på nytt (kap 8.1.1).

8.2 SLIPING AV TRÅDKUTTEREN

1. Fjern trådkutteren (Fig. 11.A) fra klippeinnretningens vern (Fig. 11.B) ved å skru ut skruen (Fig. 11.C);
2. fest trådkutteren i en skrustikke, og slip med en flat fil. Pass på å opprettholde den originale kuttevinkelen;
3. Monter trådkutteren på nytt (Fig. 11.A) på klippeinnretningens vern (Fig. 11.B).

9. LAGRING

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

9.1 LAGRING AV MASKINEN

Når maskinen skal lagres:

• Fjern batteriet fra setet og sørg for at det lades (avsn. 7.2.2).
• Kjøl ned motoren før maskinen settes bort til oppbevaring.
• Foreta rengjøring (avsn. 7.3).
• Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte komponenter, stram skruer eller bolter som har løsnet eller kontakt et autorisert servicesenter.
• Maskinen må lagres
• på et tørt sted,
• beskyttet mot dårlig vær,
  – utilgjengelig for barn.
  – Pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet.

9.2 LAGRING AV BATTERIET

Batteriet må oppbevares på et skyggefylt og kjølig sted uten fuktighet.

MERK Ved lange perioder uten bruk må batteriet lades hver 2. måned for å forlenge levetiden.

10. FLYTTING OG TRANSPORT

Hver gang maskinen skal flyttes eller transporteres, gjør følgende:

• Stoppe maskinen (avsn. 6.6);
  – Fjern batteriet fra setet og sørg for at det lades (avsn. 7.2.2);
  – Bruk kraftige arbeidshansker.
  – Hold fast i maskinen med kun håndtakene, og rett klippeinnretningen i motsatt retning av bevegelsesretningen.

Gjør følgende ved transport av maskinen på et kjøretøy:

- plasser maskinen slik at den ikke utgjør en fare for noen.

11. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å kjøre maskinen, samt

informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uegnede verksteder eller av ukvalifiserte personer, fører til bortfall av garantien og hever produsenten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.
• Autoriserte serviceverksteder bruker utelukkende originale reservedeler. Originale reservedeler og tilbehør har blitt utviklet spesifikt for disse maskinene.
• Uoriginale reservedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbehør gjør at garantien utgår.
• Det anbefales å levere maskinen inn til et autorisert serviceverksted for

vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i året.

12. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og fabrikasjonsfeil. Brukeren må nøye følge alle vedlagte instruksjoner.

• Manglende kjennskap til vedlagt dokumentasjon.
• Uforsiktighet.
• Feil eller upassende bruk og montering.
• Bruk av uoriginale reservedeler.
• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten.
  Dessuten dekker garantien ikke:
• Normal slitasje av forbruksmaterialer som kutteinnretninger og sikkerhetsbolter.
• Normal slitasje.

Kjøperen er beskyttet av gjeldende lover. Kjøperens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.

Inngrep Hyppighet Merknader
MASKIN
Kontroll av alle fester	Før hver bruk avsn.	7.4
Sikkerhetskontroller/kontroll av betjeningsutstyr	Før hver bruk avsn.	6.2
Tilpasning av klippeinnretningens vern.	Før hver bruk avsn.	6.2.1
Kontroll av klippeinnretningen	Før hver bruk avsn.	6.2.1
Kontroll av batteriets ladestatus	Før hver bruk *
Lading av batteriet	Etter hver bruk avsn.	7.2.2*
Rengjøring av maskinen og motoren	Etter hver bruk avsn.	7.3
Kontroll av eventuelle skader som finnes på maskinen.Kontakt eventuelt et autorisert servicesenter.	Etter hver bruk -

* Se håndboken for batteri/batterilader.

14. FEILS∅KING

PROBLEM MULIG	ÅRSAK L∅SNING
1. Med gasspak kommando og sikkerhetsbryteren koblet inn, starter ikke maskinen og klippeinnretningen går ikkke rundt	Batteriet mangler eller er ikke satt riktig inn	Forsikre deg om at batteriet er korrekt satt på plass (avsn. 7.2.3)
	Batteriet er utladet Kontroller ladestatus	og ladopp batteriet (avsn. 7.2.2)
	Den avtagbare stangen har ikke blitt satt helt på plass eller riktig på plass	Forsikre seg om at den avtakbare stangen er montert og satt på plass på riktig måte (par. 4.2)
	Gasspak kommando/sikkerhetsbryter defekte	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og ta kontakt med et Servicesenter.
	∅delagt maskin Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og ta kontakt med et Servicesenter.
2. Overoppheting av motoren	Gress sitter fast under klippeinnretningens vern	Fjern gresset som sitter fast (avsn. 6.5)
3. Gresset samler seg rundt akselfestet og trådspolen	Man kutter gress som er for kort Kutt høyt	gress med bevegelse ovenfra og ned for å unngå oppsamlinger.
4. Tråden slippes ikke opp når du bruker automatisk oppslipp	Tråden har limt seg fast Smør med en silikonspray
	Det er ikke nok tråd på spolen eller det er slutt på tråden	Skift ut spolen (kap. 8.1.1)eller tråden (kap. 8.1.2)
	Tråden er slitt og er for kort Slipp opp tråden for hånd (kap. 6.4.2)
	Tråden har vast seg til på spolen eller den er brukket av inni	Fjern tråden fra spolen og vikle den opp på nytt (kap. 8.1.2)
5. Klippeinnretnigen kommerii kontakt med et fremmedlegeme.	- Stopp maskinen, fjern batteriet	og gjør følgende:- kontroller skadene;- kontroller om det finnes delersom har løsnet, og stram dem;-se til bytter eller reparasjoner utføres ved et autorisert servicesenter.
6. For mye støy og/eller vibrasjoner under arbeidet	Løse eller skadde deler. Stopp maskinen, fjern batteriet og gjør følgende:- kontroller skadene;- kontroller om det finnes delersom har løsnet, og stram dem;-se til bytter eller reparasjoner utføres ved et autorisert servicesenter.
7. Det ryker fra maskinen ved bruk	∅delagt maskin Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og ta kontakt med et Servicesenter.
8. Batteriets autonomi er utilstrekkelig.	Tunge driftsforhold med økt energiforbruk strømopptak	Optimaliser arbeidet (avsn. 7.2.1)
	Batteriet er utilstrekkelig ut fra driftsbehovene.	Bruk et annet eller et større batteri (avsn. 15.1)
	Forringelse av batteriets kapasitet. Kjøp et nytt batteri.

Hvis problemene fortsetter etter at du har utført disse forbedringsforslagene, må du ta kontakt med forhandleren.

PROBLEM MULIG ÅRSAK L∅SNING
9. Batteriladeren lader ikke batteriet.	Batteriet er ikke satt riktig inn i batteriladeren.	Kontroller om det er korrekt satt inn (avsn. 7.2.3)
	Uegnede miljøforhold. Ladingen må utføres i et miljø med egnet temperatur (se batteriets/batteriladerens bruksanvisning)
	Kontaktene er skitne Rengjør kontaktene
	Mangel på spenning til batteriladeren.	Kontroller at støpslet er satt inn og at det er spenning til stikkontakten.
	Batteriladeren er defekt Bytt ut med original reservedel.
	-	Se batteriets/batteriladerens bruksanvisning hvis problemet vedvarer

Hvis problemene fortsetter etter at du har utført disse forbedringsforslagene, må du ta kontakt med forhandleren.

15. TILBEH∅R PÅ FORESP∅RSEL

15.1 BATTERIER

Det finnes batterier med ulik kapasitet for å tilpasse spesifikke driftsbehov (Fig. 27). Se tabellen Tekniske data for godkjente batterier for denne maskinen.

15.2 BATTERILADER

enhet til bruk for lading av batteriet (Fig. 28).

SPIS TREŚCI

1. INFORMACJE OGÓLNE ...... 1
2. ZASADY BEZPIECZEŃSTWA 2
3. ZAPOZNANIE SIE Z MASZYNA....8

NO • Innholdet og bildene i denne brukerveiledningen er utført på oppdrag fra STIGA SpA og er beskyttet ved opphavsrett - Enhver gjengivelse eller endring, selv kun delvis, er forbudt.
