BSGL32386 - Aspirador BOSCH - Manual de utilização gratuito

MANUAL DE UTILIZADOR BSGL32386 BOSCH

Instruções de segurança ..................................................................................................................18 Descrição do aparelho ..................................................................................................................... 80

Nota: A utilização de peças de substituição, acessórios/ acessórios especiais e sacos de aspiração incorretos ou de qualidade inferior pode originar danos no seu aspirador, não abrangidos pela nossa garantia, caso estes danos tenham sido provocados precisamente pela utilização deste tipo de produtos. Indicações de segurança Este aspirador está em confor- midade com as regras técnicas reconhecidas e cumpre as in- struções de segurança aplicá- veis.

Este aparelho não pode ser utilizado por crianças a partir dos 8 anos e pessoas com ca- pacidades físicas, sensoriais ou mentais reduzidas ou que não disponham de experiên- cia suficiente, excepto sob vigilância ou sob instruções específicas de utilização se- gura do aparelho, e desde que entendam os perigos re- sultantes da mesma. Não deixe que crianças brin- quem com o aparelho. Não permita a limpeza e ma- nutenção do aparelho pelo utilizador a crianças sem vi- gilância. Sacos de plástico e películas devem ser mantidos fora do alcance das crianças e eli- minados. >= Existe perigo de asfixia! Utilização correta Ligue o aspirador e coloque-o em funcionamento apenas de acordo com a placa de características. Nunca aspire sem o saco do filtro ou o recipiente para o pó, nem sem o filtro de proteção do motor- e o filtro de exaustão. >= O aparelho pode ser danificado! Nunca aspire com o bocal ou com o tubo em zonas próximas da cabeça. >= Corre o perigo de se ferir! Aquando da aspiração em escadas, o aparelho tem de ficar sempre mais baixo em relação ao utilizador. Não utilize o cabo de alimentação e o tubo flexível para pegar no aspirador ou para o transportar. Quando o cabo de ligação à rede deste aparelho é danificado, tem de ser substituído pelo fabricante, pelo serviço de assistência técnica deste ou por uma pessoa analogamente qualificada, para evitar perigos. Retire o cabo de alimentação por completo no caso de uma utilização superior a 30 minutos. Para desligar o aspirador da corrente, não puxe pelo cabo de alimentação, mas sim pela ficha. Não deverá entalar o cabo de alimentação nem passá- lo sobre arestas vivas.19 Certifique-se de que, durante o enrolamento au- tomático do cabo, a ficha não é projetada contra pes- soas, partes do corpo, animais ou objetos. >= Conduza o cabo de alimentação com o auxílio da ficha. Antes de efectuar quaisquer trabalhos no aspirador, desligue sempre a ficha da tomada. Se o aspirador estiver danificado, não o coloque em funcionamento. Em caso de anomalia, desligue a ficha da tomada. Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efectuadas pelo Serviço de Assistência Técnica auto- rizado. Proteja o aspirador de intempéries e mantenha-o afastado de fontes de humidade e de calor. Não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de protecção do motor, filtros de saída do ar, etc.). O aspirador não é adequado para ser utilizado em ob- ras de construção. >= A aspiração de entulho pode danificar o aparelho. Desligue o aparelho e retire a ficha da tomada quando não estiver a aspirar. No final da vida útil do aparelho deverá dar-lhe um destino adequado, a fim de poder ser eliminado de acordo com as normas em vigor.

Atenção A tomada tem de estar protegida por um disjuntor de, no mínimo, 16 A. No caso de o disjuntor disparar ao ligar o aspirador, tal poderá dever-se ao facto de, no mesmo circuito eléctrico, estarem simultaneamente ligados outros electrodomésticos de potência elevada. Pode evitar-se que o disjuntor dispare, regulando o aparelho para o nível de potência mais baixo antes de o ligar e seleccionando só depois um nível de potência mais elevado. Recomendações de eliminação Embalagem A embalagem protege o aspirador contra danos du- rante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos

Notas sobre a etiqueta energética No caso deste aspirador, trata-se de um aspirador de uso geral com um tubo primário. Estes aparelhos podem ser utilizados tanto com saco para o pó, como com um recipiente do pó no com- partimento do pó. Os valores indicados referem-se à utilização com saco para o pó. Para obter a melhor eficiência energética em tapetes e soalhos rijos, utilize a escova universal comutável. Os cálculos têm como base o regulamento delegado (UE) n.º 665/2013 da Comissão Europeia de 3 de maio de 2013 que completa a diretiva 2010/30/UE. Todos os procedimentos não especificados foram exe- cutados com base na norma EN 60312-1:2017*. *Como o teste de durabilidade do motor foi realizado com o coletor de pó vazio, a durabilidade do motor terá de ser alargada em 10%, o que corresponde a uma verificação com o coletor de pó meio cheio.20

• consoante o modelo Muito obrigado por ter escolhido um aspirador Bosch da linha BSGL3. Neste manual de instruções são apresentados diferentes modelos BSGL3. Por isso, é possível que nem todas as características e funções aqui descritas se encontrem no seu modelo. Deverá utilizar apenas acessórios originais da Bosch, desenvolvidos especialmente para o seu aspirador, com vista a obter os melhores resultados possíveis. Desdobre, por favor, as páginas com figuras! Descrição do aparelho 1 Bocal comutável com manga de desbloqueio* 2 Bocal permutável* 3 Bocal para pavimentos rijos* 4 Escova TURBO-UNIVERSAL® para pavimentos* 5 Bocal para pêlos de animais* 6 Tubo telescópico com punho corrediço* 7 Tubo telescópico com punho corrediço e manga de desbloqueio* 8 Pega do tubo flexível* 9 Tubo flexível de aspiração 10 Bocal para sofás* 11 Bocal para furos de berbequim* 12 Bocal para cantos* 13 Dispositivo auxiliar de repouso 14 Cabo de alimentação 15 Filtro de saída do ar 16 Botão de ligar/desligar com regulador da potência de sucção electrónico* 17 Filtro permanente do recipiente de pó 18 Microfiltro do recipiente de pó 19 Recipiente de pó para aspirar sem saco de pó ou meio alternativo 20 Saco de pó* 21 Dispositivo para arrumar o tubo (na parte de baixo do aparelho) 22 Filtro de protecção do motor, lavável 23 Tampa do compartimento do saco de pó 24 Pegas (na parte dianteira e traseira) 25 Grelha de saída do ar Bocal para pêlos de animais* Tubo telescópico com punho corrediço* Tubo telescópico com punho corrediço e manga de desbloqueio* Pega do tubo flexível* Tubo flexível de aspiração Bocal para sofás* Bocal para furos de berbequim* Bocal para cantos* Dispositivo auxiliar de repouso Cabo de alimentação Filtro de saída do ar Botão de ligar/desligar com regulador da potência de sucção electrónico* Filtro permanente do recipiente de pó Microfiltro do recipiente de pó Recipiente de pó para aspirar sem saco de pó ou meio alternativo Saco de pó* Dispositivo para arrumar o tubo (na parte de baixo do aparelho) Filtro de protecção do motor, lavável Tampa do compartimento do saco de pó Pegas (na parte dianteira e traseira) Grelha de saída do ar Luz-piloto de mudança do filtro*

No utilizar productos abrasivos, limpiacristales o productos de limpieza universales. No introducir nunca el aspirador dentro del agua. El compartimento general se puede limpiar, en caso necesario, con un segundo aspirador, o simplemente con un paño / cepillo del polvo seco. Quedan reservadas las modificaciones técnicas. 37*81 Peças de substituição e acessórios es- peciais A Pacote de filtros de substituição Para que o seu aparelho funcione com o nível de potência ótimo, recomendamos que utilize sacos de substituição originais do tipo PowerProtect (BBZ41FGALL). Conteúdo: - 4 Sacos de aspiração com fecho - 1 Microfiltro higiénico

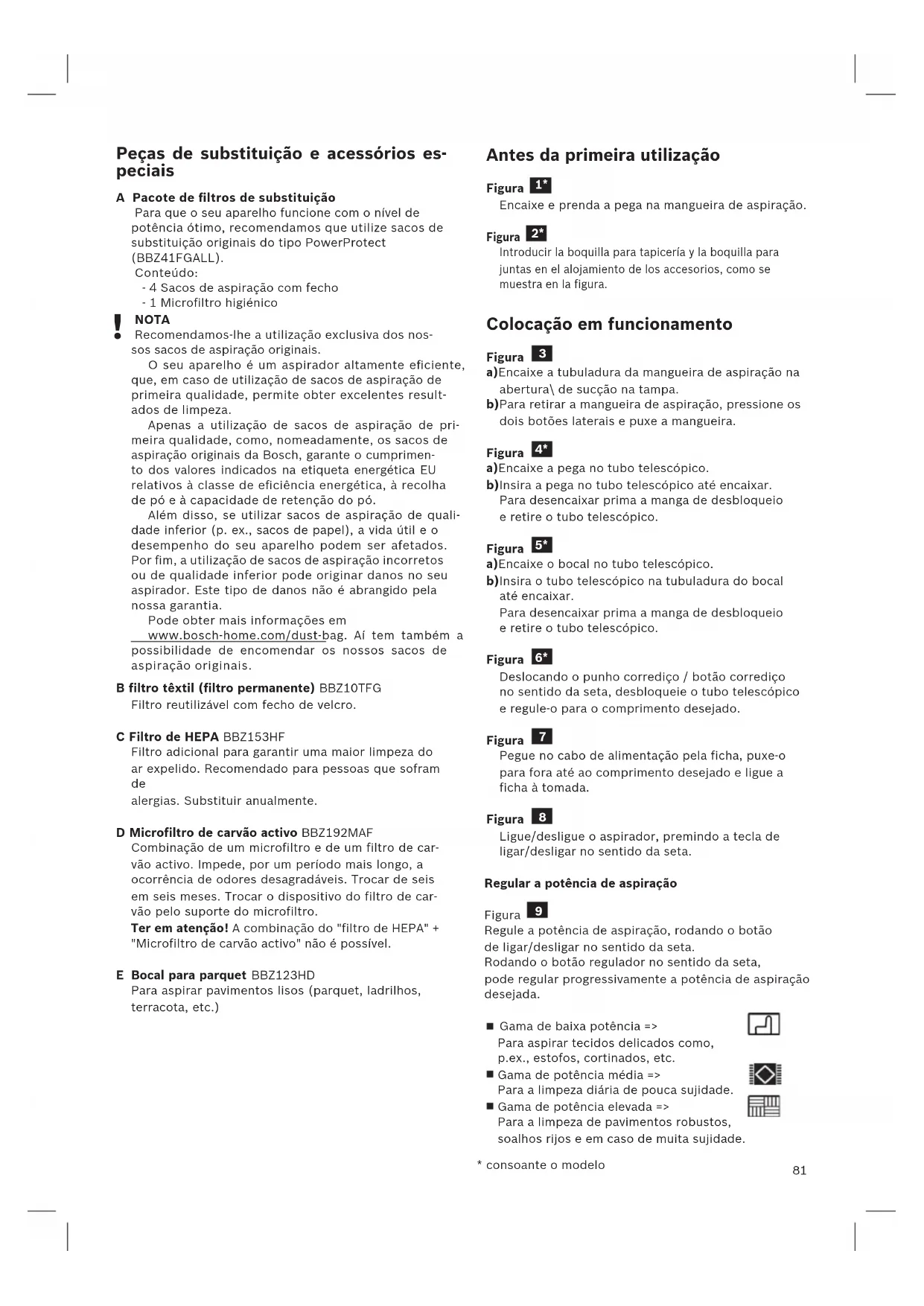

NOTA Recomendamos-lhe a utilização exclusiva dos nos- sos sacos de aspiração originais. O seu aparelho é um aspirador altamente eficiente, que, em caso de utilização de sacos de aspiração de primeira qualidade, permite obter excelentes result- ados de limpeza. Apenas a utilização de sacos de aspiração de pri- meira qualidade, como, nomeadamente, os sacos de aspiração originais da Bosch, garante o cumprimen- to dos valores indicados na etiqueta energética EU relativos à classe de eficiência energética, à recolha de pó e à capacidade de retenção do pó. Além disso, se utilizar sacos de aspiração de quali- dade inferior (p. ex., sacos de papel), a vida útil e o desempenho do seu aparelho podem ser afetados. Por fim, a utilização de sacos de aspiração incorretos ou de qualidade inferior pode originar danos no seu aspirador. Este tipo de danos não é abrangido pela nossa garantia. Pode obter mais informações em www.bosch-home.com/dust-bag. Aí tem também a possibilidade de encomendar os nossos sacos de aspiração originais.

Colocação em funcionamento Figura a)Encaixe a tubuladura da mangueira de aspiração na abertura\ de sucção na tampa. b)Para retirar a mangueira de aspiração, pressione os dois botões laterais e puxe a mangueira. Figura a)Encaixe a pega no tubo telescópico. b)Insira a pega no tubo telescópico até encaixar. Para desencaixar prima a manga de desbloqueio e retire o tubo telescópico. Figura a)Encaixe o bocal no tubo telescópico. b)Insira o tubo telescópico na tubuladura do bocal até encaixar. Para desencaixar prima a manga de desbloqueio e retire o tubo telescópico. Figura Deslocando o punho corrediço / botão corrediço no sentido da seta, desbloqueie o tubo telescópico e regule-o para o comprimento desejado. Figura Pegue no cabo de alimentação pela ficha, puxe-o para fora até ao comprimento desejado e ligue a ficha à tomada. Figura Ligue/desligue o aspirador, premindo a tecla de ligar/desligar no sentido da seta.

B filtro têxtil (filtro permanente) BBZ10TFG Filtro reutilizável com fecho de velcro. C Filtro de HEPA BBZ153HF Filtro adicional para garantir uma maior limpeza do ar expelido. Recomendado para pessoas que sofram

alergias. Substituir anualmente. D Microfiltro de carvão activo BBZ192MAF Combinação de um microfiltro e de um filtro de car- vão activo. Impede, por um período mais longo, a ocorrência de odores desagradáveis. Trocar de seis em seis meses. Trocar o dispositivo do filtro de car- vão pelo suporte do microfiltro. Ter em atenção! A combinação do "filtro de HEPA" + "Microfiltro de carvão activo" não é possível. E Escova TURBO-UNIVERSAL

para estofos BBZ42TB Bocal para parquet BBZ123HD Para aspirar pavimentos lisos (parquet, ladrilhos, terracota, etc.) Regular a potência de aspiração Figura Regule a potência de aspiração, rodando o botão de ligar/desligar no sentido da seta. Rodando o botão regulador no sentido da seta, pode regular progressivamente a potência de aspiração desejada. Gama de baixa potência => Para aspirar tecidos delicados como, p.ex., estofos, cortinados, etc. Gama de potência média => Para a limpeza diária de pouca sujidade. Gama de potência elevada => Para a limpeza de pavimentos robustos, soalhos rijos e em caso de muita sujidade.

• consoante o modelo Aspirar Figura Ajustar o bocal: Tapetes e alcatifas => pavimentos lisos => 10* Atenção! Dependendo das características do pavimento (p.ex., azulejos ásperos ou rústicos), os bocais estão sujeitos a certo desgaste. Por conseguinte, deve verificar regularmente a sola do bocal. Bocais com solas desgastadas e arestas vivas podem danificar pavimentos delicados como o parquete ou o linóleo. O fabricante não se responsabiliza por eventuais danos causados por um bocal desgastado. Figura Retire o bocal para estofos e o bocal para fendas do compartimento dos acessórios, conforme ilustrado. Figura Aspirar com acessórios Conforme necessário, encaixar os bocais no tubo de aspiração ou na pega: a) Bocal para cantos para aspirar cantos e arestas, etc. b)Bocal para estofos para aspirar mobiliário estofado, cortinados, etc. Figura Após a utilização, coloque o bocal para fendas e o bocal para estofos no compartimento dos acessórios, conforme ilustrado. Figura 䡲 Encaixe o bocal para furos de berbequim na pega e posicione-o na parede, de modo que a abertura do bocal fique directamente por cima do ponto onde o furo vai ser executado. 䡲 Regule o aparelho para o nível de potência mínima e ligue-o. 䡲 O bocal para furos de berbequim é mantido na posição desejada por acção da força de sucção. Eventualmente, poderá ser necessário aumentar a potência de sucção, dependendo das características da superfície da parede, para garantir que o bocal para furos de berbequim adere à parede. Ao fazer o furo, o pó resultante é automaticamente aspirado. 14*

Atenção: o bocal para furos de berbequim só deve ser utilizado em conjunto com o recipiente de pó, uma vez que o pó fino resultante da execução dos furos pode prejudicar o funcionamento do saco de pó. Figura Bocal para pêlos de animais Bocal para remover pêlos de animais de forma fácil e eficaz Para limpar o bocal, aspire-o simplesmente com o tubo de aspiração/ tubo telescópico Bocal para pavimento rijo Figura Para aspirar pavimentos rijos (ladrilhos, parquete, etc.) 16* 15* Limpeza do bocal para pavimento rijo Figura a)Para limpar, aspire o bocal por baixo. b)Corte os fios e cabelos enrolados com uma tesoura. Aspire as linhas e os cabelos com o bocal para fendas. Escova Turbo Se o aparelho estiver equipado com uma escova Turbo, consulte o manual de instruções fornecido junto com a mesma para indicações sobre a utilização e a manutenção. Figura No caso de interromper por pouco tempo a aspiração, pode utilizar o dispositivo auxiliar de repouso para o tubo localizado lateralmente no aparelho. Depois de desligar o aparelho, insira o gancho localizado no bocal na reentrância existente na parte lateral do aparelho. Figura Quando aspirar escadas, por exemplo, também pode transportar o aparelho por uma das duas pegas. Após o trabalho Figura Desligue a ficha da tomada. Puxe ligeiramente o cabo de alimentação, soltando-o de seguida (o cabo enrola-se automaticamente). Figura Para guardar/transportar o aparelho pode utilizar o dispositivo para arrumar o tubo na parte de baixo do aparelho. Coloque o aparelho ao alto. Insira o gancho localizado no bocal na reentrância existente na parte de baixo do aparelho.

• consoante o modelo Este aspirador permite aspirar todo o tipo de sujidade seca, tanto com o recipiente de pó como com o saco de pó. Recomendamos o uso - do recipiente de pó especialmente a nível da bricolage, por ex., para remover serradura, etc. - do saco de pó sobretudo para a limpeza normal da casa. Utilização do recipiente de pó

Atenção: A indicação de mudança do filtro só funciona juntamente com um saco de pó. Figura Para resultados de aspiração optimizados regule o regulador da potência para o nível máximo. A potência só deve ser regulada para um nível mais baixo quando forem aspirados materiais muito sensíveis. Esvaziar o recipiente de pó Para obter um resultado de aspiração optimizado, o recipiente de pó deve ser despejado sempre que se acabar de aspirar. Figura Abra a tampa do compartimento do saco de pó, accionando a alavanca de fecho no sentido da seta. Figura Retire o recipiente de pó do aparelho. Figura 䡲 Solte ambos os fechos de mola da tampa do fundo no sentido da seta, abra a tampa até encaixar no batente e esvazie o recipiente por baixo. 䡲 Ao fechar a tampa do fundo certifique-se de que os rebordos não estão sujos e, se necessário, limpe-os. 䡲 Feche a tampa do fundo, que deverá ouvir encaixar. Figura Volte a inserir o recipiente de pó no aparelho e feche a tampa do compartimento do saco do pó.

Atenção: depois de aspirar várias vezes, é possível que o recipiente de pó fique riscado e baço no interior. No entanto, isto não tem qualquer efeito sobre o funcionamento do aspirador, ou seja, o mesmo continua plenamente funcional. Limpar o filtro permanente e o filtro Microsan do recipiente de pó Quando é preciso limpá-los (lavar o sistema de filtros): 䡲 Depois de cada anomalia, ou seja, depois da eliminação de obstruções. 䡲 O mais tardar semestralmente.

Figura 䡲 Pressione a lingueta de fecho para dentro e retire o filtro Microsan do recipiente. 䡲 Retire o filtro permanente da placa de fundo do aparelho.

seguir, deixe os filtros secarem durante, pelo menos, 24 horas.

Depois de os limpar, insira o filtro permanente na placa de fundo. Coloque o filtro Microsan no recipiente e feche-o, seguindo o sentido da seta. Deve ouvir a lingueta de fecho encaixar. Anomalia Eliminação de uma obstrução no recipiente de pó. Figura 䡲 Esvazie o recipiente (ver figura 25) 䡲 Solte a obstrução, por ex., com a ajuda de uma chave de fendas, e elimine-a sacudindo. 䡲 Feche a tampa do fundo, que deverá ouvir encaixar. Utilização do saco de pó Também é possível utilizar, caso necessário, um saco de pó em vez do recipiente de pó. Figura 䡲 Abrir a tampa do compartimento do saco de pó. 䡲 Retire o recipiente de pó e coloque o saco de pó. 䡲 Feche a tampa do aparelho. Adquiriu um aspirador de elevado poder de sucção e potência. Recomenda-se a utilização da máxima potência apenas com alcatifas de pêlo curto ou pavimentos rijos muito sujos. O regulador da potência de sucção (v. figura 9) permite regular de forma gradual a potência de sucção. 䡲 Gama de baixa potência: Para aspirar tecidos delicados, por ex., cortinados. 䡲 Gama de potência média: Para a limpeza diária de pouca sujidade. 䡲 Gama de potência elevada: Para a limpeza de pavimentos resistentes, pavimentos rijos e muita sujidade.

Limpar o filtro de saída do ar (H)EPA* O filtro (H)EPA* foi concebido de modo a não ser necessário proceder à sua substituição, desde que o aparelho seja utilizado corretamente a nível domé- stico. Para que o aspirador funcione no seu nível de potência ideal, o filtro (H)EPA* deverá ser lavado um ano após a primeira utilização. O efeito de filtração mantém-se independentemente de uma eventual coloração da superfície do filtro. Fig. 30*

Desbloqueie o filtro (H)EPA*, premindo a lingueta de fecho no sentido da seta, e retire-o do aparelho.

Sacuda a unidade de filtro e lave-a sob água cor- rente. Em alternativa, a unidade pode ser lavada na máquina de lavar roupa, num programa delicado, à temperatura máxima de 30 ° e com a velocidade de centrifugação mínima. CONSELHO: Coloque a unidade de filtro num saco de lavagem de roupa em separado, de forma a proteger a restante roupa.

Depois de completamente seco (no mínimo, 24 ho- ras), volte a colocar o filtro (H)EPA* no aparelho e bloqueie-o.

Feche a tampa traseira. Depois de aspirar partículas finas de pó (como, p. ex., gesso, cimento, etc.), limpe o filtro de proteção do motor, sacudindo-o e, se necessário, substitua o filtro de proteção do motor e o filtro de saída do ar. Retirar o microfiltro higiénico. Colocar um novo microfiltro higiénico no aparelho. Colocar o porta-filtro no aparelho e bloqueá-lo.

• consoante o modelo Mudar o filtro Trocar o saco de pó Figura a) Se com o bocal levantado do chão e a potência máxima, a indicação de saco cheio na tampa a luz- piloto de mudança do filtro na tampa se apresentar totalmente amarela, o saco de pó tem de ser mudado, mesmo que ainda não esteja completamente cheio. Neste caso, o tipo de lixo aspirado torna necessária a mudança do saco. Quando efectuar esta verificação, certifique-se de que o bocal , o tubo de aspiração e a mangueira não estão entupidos, já que isto também fará com que a indicação de saco cheio acenda.

Se o indicador de mudança de filtro presente na tampa estiver completamente cheio devido à elevação do bocal do chão ou à elevada potência de aspiração ajustada, o saco de aspiração deve ser trocado, mesmo se ainda não estiver cheio. Neste caso, o tipo de lixo aspirado torna necessária a mu- dança do saco. Certifique-se de que o bocal, o tubo de aspiração e a mangueira não estão entupidos, uma vez que isto também faz disparar o indicador de mudança do filtro. Figura Abra a tampa, accionando a alavanca de fecho no sentido da seta. Figura a)Fechar o saco de pó puxando a lingueta de fecho e retirá-lo. b)Inserir o novo saco de pó até ficar totalmente introduzido.

Atenção: A tampa só fecha com o saco de pó colocado. Limpar o filtro de protecção do motor O filtro de protecção do motor deve ser limpo regularmente, através de leves sacudidelas ou procedendo à sua lavagem! Figura Abra a tampa do compartimento do pó (ver figura 23). Retire o filtro de protecção do motor no sentido da seta. Limpe o filtro de protecção do motor, sacundindo-o. Se estiver muito sujo, o filtro de protecção do motor deve ser lavado. Deixe o filtro secar durante, pelo menos, 24 horas. Após a limpeza, insira o filtro de protecção do motor no aparelho e feche a tampa do compartimento do pó.

Atenção: O aspirador não pode funcionar sem filtro de proteção do motor! Mudar o microfiltro higiénico Quando devo mudar: sempre que colocar uma nova embalagem de filtros de substituição Figura Abrir a tampa do compartimento do saco de pó (ver Figura 23). Accionando a alavanca de fecho no sentido da seta, desbloquear o porta-filtro. 35*

Manutenção Antes de limpar o aspirador, deverá desligá-lo e retirar a ficha da tomada. O aspirador e os acessórios de plástico podem ser limpos com os produtos normalmente utilizados para a limpeza de plásticos.

Não deverá utilizar produtos abrasivos, limpa- vidros ou produtos lava-tudo. Nunca introduza o aspirador na água. Em caso de necessidade, o compartimento do saco de pó pode ser aspirado com um outro aspirador ou ser simplesmente limpo com um com um pano do pó/pincel. O fabricante reserva-se o direito de proceder a quaisquer alterações técnicas. Mudar o microfiltro de carvão activo Se o aparelho estiver equipado com um microfiltro de carvão activo, este deve ser trocado de seis em seis meses. Figura Abrir a tampa do compartimento do saco de pó (ver Figura 23). Accionando a alavanca de fecho no sentido da seta, desbloquear o porta-filtro. Retirar o microfiltro de carvão activo. Colocar um novo microfiltro de carvão activo. Colocar o porta-filtro no aparelho e bloqueá-lo. 36* 37*85
