MANUAL DE USUARIO BSGL32386 BOSCH

Para evitar daños y lesiones, no usar el aspirador en los siguientes casos: aspiración de personas o animales. aspirar: − sustancias tóxicas, objetos afilados, calientes o in- candescentes, − sustancias húmedas o líquidas, − materiales o gases inflamables o explosivos, − ceniza, hollín de estufas cerámicas e instalaciones de calefacción central, − polvo de tóner de impresoras y fotocopiadoras. Recambios, accesorios, bolsas para polvo Nuestros recambios originales, accesorios originales y accesorios especiales están, al igual que las bolsas para polvo originales, perfectamente adaptados a las propiedades y los requisitos de nuestras aspiradoras. Por ello, recomendamos utilizar exclusivamente nu- estros recambios originales, accesorios originales y especiales, así como nuestras bolsas para polvo. De esta forma quedará garantizada una larga vida útil y una calidad alta y duradera del rendimiento de limpieza de la aspiradora.

Aviso El uso de recambios, accesorios, accesorios espe- ciales y bolsas para polvo que no sean adecuados o no cumplan la calidad requerida puede causar daños en la aspiradora no cubiertos por nuestra garantía, siempre cuando dichos daños se deriven del uso de tales productos. Consejos y advertencias de seguridad Este aspirador cumple las reg- las reconocidas de la técnica y las correspondientes normas y disposiciones de seguridad. Este aparato puede ser uti- lizado por niños a partir de 8 años y por personas que pre- senten limitaciones de las fa- cultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de for- ma segura y hayan comprendi- do los peligros que supone.17 Los niños no deben jugar con el aparato. Las tareas de limpieza y man- tenimiento que correspondan al usuario no deben ser realiz- adas por niños sin supervisi- ón. Mantener las láminas y bolsas de plástico fuera del alcance de los niños. >= ¡Peligro de asfixia! Uso adecuado La conexión y puesta en funcionamiento del aspirador debe efectuarse de acuerdo con las indicaciones de la placa de características. No aspirar nunca sin la bolsa filtrante, el depósito de polvo, el filtro protector del motor o el filtro de salida. >= ¡El aparato puede estropearse! No aspirar nunca con la boquilla y el tubo cerca de la cabeza. >= ¡Peligro de lesiones! Para aspirar escaleras, el aparato tiene que quedar siempre por debajo del usuario. No usar el cable de alimentación de red ni el tubo fle- xible para llevar/transportar el aspirador. Si el cable de conexión a la red está dañado, para evi- tar riesgos lo debe sustituir el fabricante o su Servi- cio de Asistencia Técnica u otra persona igualmente cualificada. En caso de utilizar el aparato durante más de 30 mi- nutos, extraer por completo el cable de conexión a la red. No tirar del cable para desenchufar el aparato de la red, sino de la clavija del enchufe. No colocar el cable de alimentación encima de bordes afilados ni aplastarlo. Durante la recogida automática del cable, prestar atención para que el enchufe no se dirija a personas, partes del cuerpo, animales u otros objetos. => Guiar el cable de conexión a la red con ayuda del enchufe. Extraer el enchufe antes de realizar cualquier trabajo en el aspirador. No poner en marcha el aspirador si presenta algún de- sperfecto. Extraer el enchufe en caso de avería. Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador sólo deben ser llevados a cabo por el servicio de asistencia técnica autorizado. Proteger el aspirador de las inclemencias del tiempo, la humedad y fuentes de calor. No utilizar productos inflamables o que contengan al- cohol en los filtros (bolsas filtrantes, filtro protector del motor, filtro de salida, etc.). El aspirador no ha sido diseñado para su empleo en obras. >= La aspiración de escombros puede provocar daños en el aparato. Desconectar el aparato y extraer el cable de conexión a la red cuando no se vaya a aspirar. Inutilizar inmediatamente los aparatos usados para poder eliminarlos según la normativa.

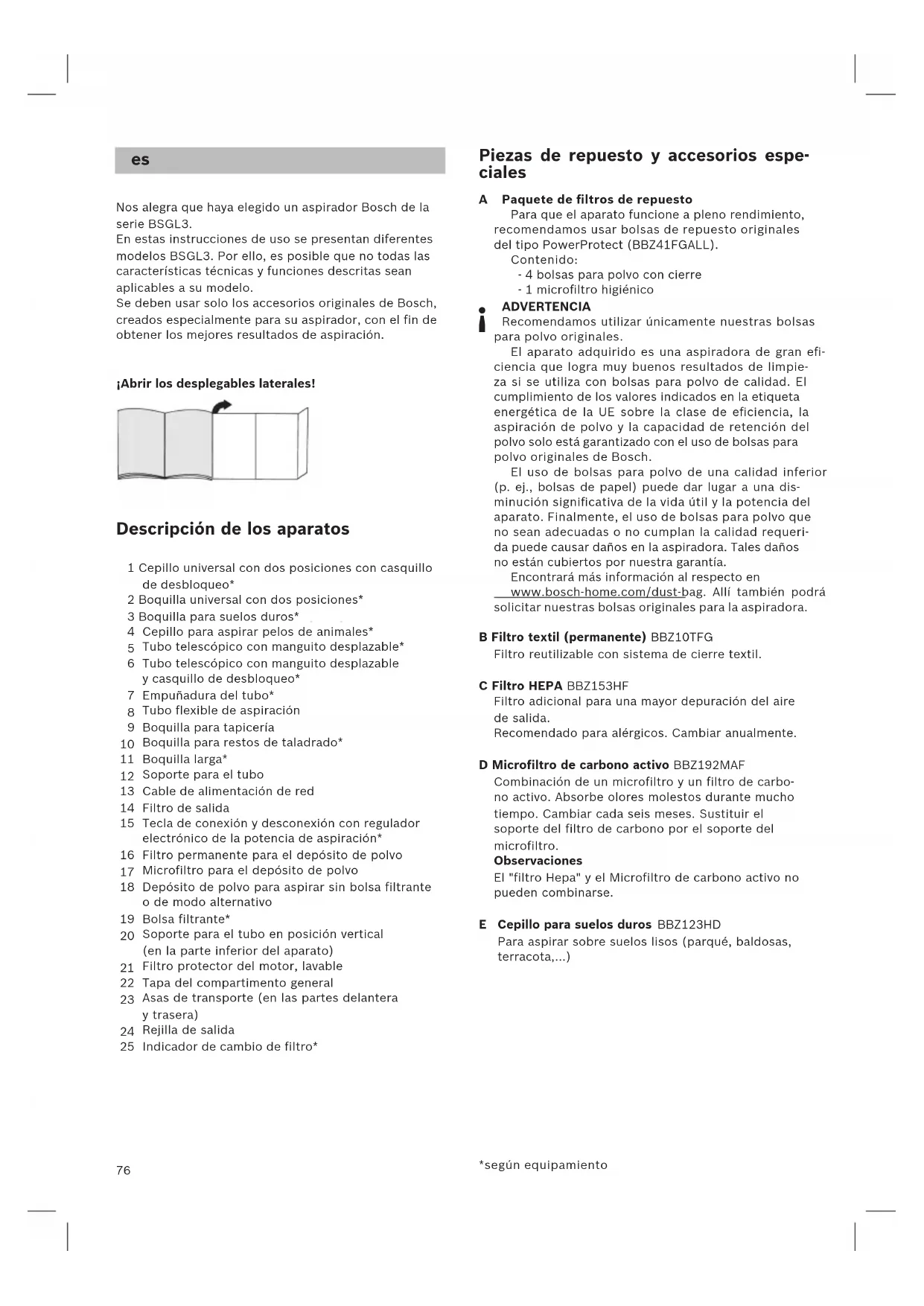

Piezas de repuesto y accesorios espe- ciales A Paquete de filtros de repuesto Para que el aparato funcione a pleno rendimiento, recomendamos usar bolsas de repuesto originales del tipo PowerProtect (BBZ41FGALL). Contenido: - 4 bolsas para polvo con cierre - 1 microfiltro higiénico

ADVERTENCIA Recomendamos utilizar únicamente nuestras bolsas para polvo originales. El aparato adquirido es una aspiradora de gran efi- ciencia que logra muy buenos resultados de limpie- za si se utiliza con bolsas para polvo de calidad. El cumplimiento de los valores indicados en la etiqueta energética de la UE sobre la clase de eficiencia, la aspiración de polvo y la capacidad de retención del polvo solo está garantizado con el uso de bolsas para polvo originales de Bosch. El uso de bolsas para polvo de una calidad inferior (p. ej., bolsas de papel) puede dar lugar a una dis- minución significativa de la vida útil y la potencia del aparato. Finalmente, el uso de bolsas para polvo que no sean adecuadas o no cumplan la calidad requeri- da puede causar daños en la aspiradora. Tales daños no están cubiertos por nuestra garantía. Encontrará más información al respecto en www.bosch-home.com/dust-bag. Allí también podrá solicitar nuestras bolsas originales para la aspiradora. *según equipamiento Nos alegra que haya elegido un aspirador Bosch de la serie BSGL3. En estas instrucciones de uso se presentan diferentes modelos BSGL3. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los accesorios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración. ¡Abrir los desplegables laterales! Descripción de los aparatos 1 Cepillo universal con dos posiciones con casquillo de desbloqueo* 2 Boquilla universal con dos posiciones* 3 Boquilla para suelos duros* 4 Cepillo TURBO-UNIVERSAL® para pisos* 5 Cepillo para aspirar pelos de animales* 6 Tubo telescópico con manguito desplazable* 7 Tubo telescópico con manguito desplazable y casquillo de desbloqueo* 8 Empuñadura del tubo* 9 Tubo flexible de aspiración 10 Boquilla para tapicería 11 Boquilla para restos de taladrado* 12 Boquilla larga* 13 Soporte para el tubo 14 Cable de alimentación de red 15 Filtro de salida 16 Tecla de conexión y desconexión con regulador electrónico de la potencia de aspiración* 17 Filtro permanente para el depósito de polvo 18 Microfiltro para el depósito de polvo 19 Depósito de polvo para aspirar sin bolsa filtrante o de modo alternativo 20 Bolsa filtrante* 21 Soporte para el tubo en posición vertical (en la parte inferior del aparato) 22 Filtro protector del motor, lavable 23 Tapa del compartimento general 24 Asas de transporte (en las partes delantera y trasera) 25 Rejilla de salida ppp Cepillo para aspirar pelos de animales* Tubo telescópico con manguito desplazable* Tubo telescópico con manguito desplazable y casquillo de desbloqueo* Empuñadura del tubo* Tubo flexible de aspiración Boquilla para tapicería Boquilla para restos de taladrado* Boquilla larga* Soporte para el tubo Cable de alimentación de red Filtro de salida Tecla de conexión y desconexión con regulador electrónico de la potencia de aspiración* Filtro permanente para el depósito de polvo Microfiltro para el depósito de polvo Depósito de polvo para aspirar sin bolsa filtrante o de modo alternativo Bolsa filtrante* Soporte para el tubo en posición vertical (en la parte inferior del aparato) Filtro protector del motor, lavable Tapa del compartimento general Asas de transporte (en las partes delantera y trasera) Rejilla de salida Indicador de cambio de filtro*

B Filtro textil (permanente) BBZ10TFG Filtro reutilizable con sistema de cierre textil. C Filtro HEPA BBZ153HF Filtro adicional para una mayor depuración del aire de salida. Recomendado para alérgicos. Cambiar anualmente. D Microfiltro de carbono activo BBZ192MAF Combinación de un microfiltro y un filtro de carbo- no activo. Absorbe olores molestos durante mucho tiempo. Cambiar cada seis meses. Sustituir el soporte del filtro de carbono por el soporte del microfiltro. Observaciones El "filtro Hepa" y el Microfiltro de carbono activo no pueden combinarse. E Cepillo TURBO-UNIVERSAL

para tapicerías Cepillo para suelos duros BBZ123HD Para aspirar sobre suelos lisos (parqué, baldosas, terracota,...)77 *según equipamiento Antes del primer uso Figura Introducir la empuñadura en la manguera de aspiración hasta que encaje. Figura Introducir la boquilla para tapicería y la boquilla para juntas en el alojamiento de los accesorios, como se muestra en la figura.

Puesta en marcha Figura a)Introducir el otro extremo de la manguera de aspiración en el orificio de aspiración de la tapa hasta que encaje. b)Para quitar la manguera de aspiración, presionar las dos lengüetas de retención y extraer la manguera. Figura a) Unir la empuñadura y el tubo telescópico. b) Introducir la empuñadura en el tubo telescópico hasta que quede enclavada. Para separarlos, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Figura a) Unir el cepillo universal y el tubo telescópico. b) Introducir el tubo telescópico en el racor del cepillo universal hasta que quede enclavado. Para separarlos, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Figura Desbloquear el tubo telescópico ajustando el manguito desplazable y la tecla de desbloqueo del tubo en la dirección de la flecha, y ajustar la longitud deseada. Figura Tirar de la clavija de enchufe para sacar el cable de alimentación de red hasta la longitud deseada y enchufarla. Figura Encender / apagar el aspirador accionando la tecla de conexión y desconexión en la dirección de la flecha.

Regular la potencia de aspiración Figura Regular la potencia de aspiración girando la tecla de conexión y desconexión en la dirección de la flecha. La potencia de aspiración deseada puede ajustarse progresivamente girando el mando regulador en la dirección de la flecha. Gama baja de potencia => Para aspirar materiales delicados, p. ej., tapicerías, cortinas, etc. Gama media de potencia => Para la limpieza diaria con poca suciedad. Gama de alta potencia => Para limpiar revestimientos de suelo robustos, suelos duros y cuando hay mucha suciedad.

Aspirado Figura Ajustar el cepillo universal: Alfombras y moquetas => Suelos lisos => ¡Atención! Los cepillos universales están sometidos a un gran desgaste, independientemente del estado del suelo duro (p. ej. suelos rugosos, rústicos, etc.). Por esta razón es aconsejable comprobar con cierta frecuencia la base de la boquilla. La base de la boquilla que presente desgaste o bordes afilados puede causar daños en suelos duros delicados, como parquet o linóleo. El fabricante no se responsabilizará de los daños ocasionados por las boquillas desgastadas. Figura Extraer las boquillas para tapicería y para juntas del alojamiento de los accesorios, como se muestra en la figura. Figura Aspirar con los accesorios adicionales Acoplar las boquillas al tubo de aspiración o a la empuñadura según las necesidades: a)Boquilla larga para aspirar juntas, esquinas, etc. b)Boquilla para tapicería para aspirar muebles tapizados, cortinas, etc. Figura Después del uso, introducir la boquilla para tapicería y la boquilla para juntas en el alojamiento de los accesorios, como se muestra en la figura. Figura 䡲 Fijar la boquilla para polvo de taladrar en la empuñadura y colocarla en la pared de manera que la abertura de la boquilla quede directamente sobre el agujero que se desea taladrar. 䡲 Ajustar el aparato a un nivel de potencia bajo y entonces encenderlo. 14*

10*78 *según equipamiento 䡲 La boquilla para polvo de taladrar se mantiene en la posición deseada gracias a la potencia de aspiración. En caso necesario, dependiendo de las características de la superficie que se va a taladrar, se recomienda regular la potencia a un nivel superior para asegurar que la boquilla aspira sin moverse. Durante el proceso de taladrar, el polvo fino es aspirado automáticamente.

Atención: la boquilla para polvo de taladrar debe usarse sólo en combinación con el depósito de polvo debido a que el polvo fino que se desprende del proceso de taladrar puede mermar el funcionamiento de la bolsa filtrante. Figura Cepillo para aspirar pelos de animales Cepillo universal para aspirar a fondo y fácilmente pelos de animales Para limpiar el cepillo simplemente aspirarlo con el tubo de aspiración / tubo telescópico Cepillo para suelos duros Figura Para aspirar revestimientos de suelos duros (baldosas, parqué, etc.) Limpieza del cepillo para suelos duros Figura a)Para limpiar el cepillo, aspirarlo desde abajo. b)Cortar los hilos y pelos enredados con unas tijeras. Aspirar las pelusas y los cabellos con la boquilla para juntas. Cepillo Turbo Si su aparato está equipado con un cepillo Turbo, consulte las instrucciones de uso adjuntas relativas al empleo y al mantenimiento. Figura Al hacer una pausa, se podrá utilizar el soporte para el tubo dispuesto en un lateral del aparato. Después de apagar el aparato, introducir el gancho de la boquilla universal en el hueco dispuesto en el lateral del aparato. Figura Al aspirar escaleras se podrá transportar el aparato por una de ambas asas. Tras el trabajo Figura Retirar el enchufe. Tirar ligeramente del cable de alimentación de red y soltarlo (el cable se enrolla automáticamente).

17* 16* 15* Figura Para guardar/transportar el aparato se puede utilizar el soporte para el tubo situado en la parte inferior del aparato. Colocar el aparato en posición vertical. Introducir el gancho de sujeción del cepillo universal en la ranura situada en la parte inferior del aparato. Con la adquisición de un aspirador trineo se puede aspirar cualquier tipo de suciedad seca tanto con el depósito de polvo como con la bolsa filtrante. Recomendamos utilizar – el depósito de polvo para espacios de ocio, p. ej., para aspirar serrín, etc. – la bolsa filtrante para la limpieza diaria de la casa.

Trabajar con el depósito de polvo

Atención: El indicador de cambio de filtro sólo funciona utilizándolo con una bolsa filtrante. Figura Para obtener resultados de aspiración óptimos, ajustar el regulador de potencia a la posición máxima. Recomendamos reducir la potencia sólo cuando se trate de materiales muy delicados. Vaciar el colector de polvo Para conseguir una máxima eficacia de aspiración es conveniente vaciar el colector de polvo después de cada aplicación. Figura Abrir la tapa del compartimento general accionando la pestaña de cierre en la dirección de la flecha. Figura Extraer el depósito de polvo del aparato. Figura 䡲 Soltar los dos cierres de resorte de la tapa en la dirección de la flecha y abrir la trampilla hasta que enclave en el tope: el depósito vacía la suciedad hacia abajo. 䡲 Al cerrar la tapa asegurarse de que la zona del borde no presenta suciedad, limpiarla en caso necesario. 䡲 Cerrar la tapa y encajarla de forma audible. Figura Volver a colocar el depósito de polvo en el aparato y cerrar la tapa del compartimento general.

Atención: debido al uso continuado del aspirador, el depósito de polvo puede sufrir arañazos en su interior y adoptar un aspecto mate. Esto no afecta en modo alguno la función del aspirador, es decir, el aparato sigue funcionando perfectamente.

*según equipamiento Limpiar el filtro permanente y el filtro Microsan del depósito de polvo Cuándo deben limpiarse (sistemas de filtros): 䡲 Siempre que se registre un fallo de funcionamiento, es decir, cada vez que se elimine una obstrucción. 䡲 Cada seis meses, como mínimo. Figura 䡲 Presionar hacia dentro la pestaña de cierre situada en la parte posterior del depósito y extraer el filtro Microsan del depósito. 䡲 Extraer el filtro permanente de la base del depósito.

Lavar el filtro Microsan y el filtro permanente. A continuación, dejar secar los filtros durante un mínimo de 24 horas.

Colocar el filtro permanente en la base tras la lim- pieza. Colocar el filtro Microsan en el depósito y cerrarlo en la dirección de la flecha. Encajar la pestaña de cierre de forma audible. Fallo de funcionamiento Eliminar una obstrucción en el depósito de polvo. Figura 䡲 Vaciar el depósito (ver figura 25) 䡲 Eliminar la obstrucción, p. ej., con ayuda de un des- tornillador y sacudiendo. 䡲 Cerrar la tapa y encajarla de forma audible. Trabajar con bolsa filtrante En caso necesario puede utilizarse una bolsa filtrante en lugar del depósito de polvo. Figura 䡲 Abrir el compartimento colector de polvo. 䡲 Extraer el depósito para el polvo e insertar la bolsa filtrante. 䡲 Cerrar la tapa del aparato. El aspirador adquirido es un aparato de alta potencia y gran capacidad de succión. Por tanto, se recomienda utilizar la potencia máxima solamente en moquetas de pelo corto muy sucias o en suelos resistentes. Accionando el regulador de potencia de aspiración (ver la figura 9) puede programarse la potencia de aspiración deseada sin escalonamiento. 䡲 Gama baja de potencia: Para aspirar tejidos delicados, p. ej. cortinas. 䡲 Gama media de potencia: Para la limpieza diaria con poca suciedad. 䡲 Gama alta de potencia: Para limpiar revestimientos robustos, suelos resistentes y cuando hay mucha suciedad.

Cambio del filtro Si el indicador de cambio de filtro en la tapa está completamente lleno con la boquilla universal reti- rada del suelo y la potencia de aspiración ajustada al máximo, se deberá cambiar la bolsa para polvo, incluso si aún no debería estar llena. En este caso, el cambio es necesario debido al tipo de contenido de la bolsa. La boquilla, el tubo de aspiración y el tubo flexible de aspiración no deben estar obstru- idos, ya que esto comportaría la iluminación del indicador de cambio de filtro. Figura Abrir la tapa accionando la palanca de cierre en dirección de la flecha. Figura a)Cerrar la bolsa filtrante tirando de la lengüeta de cierre y retirarla. b)Introducir en el soporte una bolsa filtrante nueva hasta el tope.

Atención: La tapa sólo se cierra si está colocada una bolsa filtrante. Limpiar el filtro protector del motor El filtro protector del motor debe limpiarse regularmente sacudiéndose o enjuagándose. Figura Abrir la tapa del compartimento general (ver figura 23). Extraer el filtro protector del motor en el sentido que indica la flecha. Limpiar el filtro protector del motor sacudiéndolo. Lavar el filtro protector en caso de que esté muy sucio. A continuación, se ha de poner a secar un mínimo de 24 horas. Después de la limpieza, introducir el filtro en el aparato y cerrar la tapa del compartimento general.

Atención: El aspirador no se puede utilizar sin filtro protector del motor. Cambiar el microfiltro higiénico ¿Cuándo se cambia?: Con cada nuevo paquete de filtros de repuesto Figura Abrir la tapa del compartimento general (ver figura 23). Accionando la palanca de cierre en el sentido de la flecha, desbloquear el soporte del filtro. 35*

Extraer el microfiltro higiénico. Introducir el nuevo microfiltro en el aparato. Montar el soporte en el aparato y encajarlo. Sustituir el microfiltro de carbono activo Si su aparato está equipado con un microfiltro de carbono activo, éste deberá sustituirse cada seis meses. Cambio de la bolsa filtrante Figura

Limpiar el filtro de salida (H)EPA* El filtro (H)EPA* está diseñado de tal forma que no debe cambiarse cuando se aspira polvo doméstico de acuerdo con las especificaciones del aparato. Para que el aspirador funcione a pleno rendimiento, el filtro (H)EPA* se debe lavar transcurrido un año. La eficacia del filtro perdura siempre, independientemen- te de que la superficie pueda haber perdido color. Fig. 30*

Abrir la tapa trasera.

Desbloquear el soporte del filtro (H)EPA* haciendo presión sobre la pestaña de cierre en la dirección de la flecha.

Sacudir la unidad filtrante y lavarla con agua corriente. Si se desea, se puede limpiar la unidad en la lava- dora con el programa para prendas delicadas a una temperatura máxima de 30 °C y con el centrifugado más leve. CONSEJO: Colocar la unidad filtrante en una bolsa para ropa a fin de proteger el resto de la colada.

Volver a colocar y enclavar el filtro (H)EPA* en el aparato cuando se haya secado por completo (al menos 24 h).

Cerrar la tapa trasera. Cuando se hayan aspirado partículas de polvo muy finas (como puede ser yeso, cemento, etc.), cambiar el filtro protector del motor y el microfiltro de salida si fuera necesario.

Figura Abrir la tapa del compartimento general (ver figura 23). Accionando la palanca de cierre en el sentido de la flecha, desbloquear el soporte del filtro. Extraer el microfiltro de carbono activo. Introducir el microfiltro nuevo. Montar el soporte en el aparato y encajarlo. 36*

Cuidados La limpieza del aspirador sólo se realizará con el aparato apagado y la clavija del enchufe a la red desenchufada. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquiera de los productos habituales de limpieza para plásticos disponibles en el mercado.

• consoante o modelo Antes da primeira utilização Figura Encaixe e prenda a pega na mangueira de aspiração. Figura Introducir la boquilla para tapicería y la boquilla para juntas en el alojamiento de los accesorios, como se muestra en la figura.
