BRUKSANVISNING BSGL32386 BOSCH

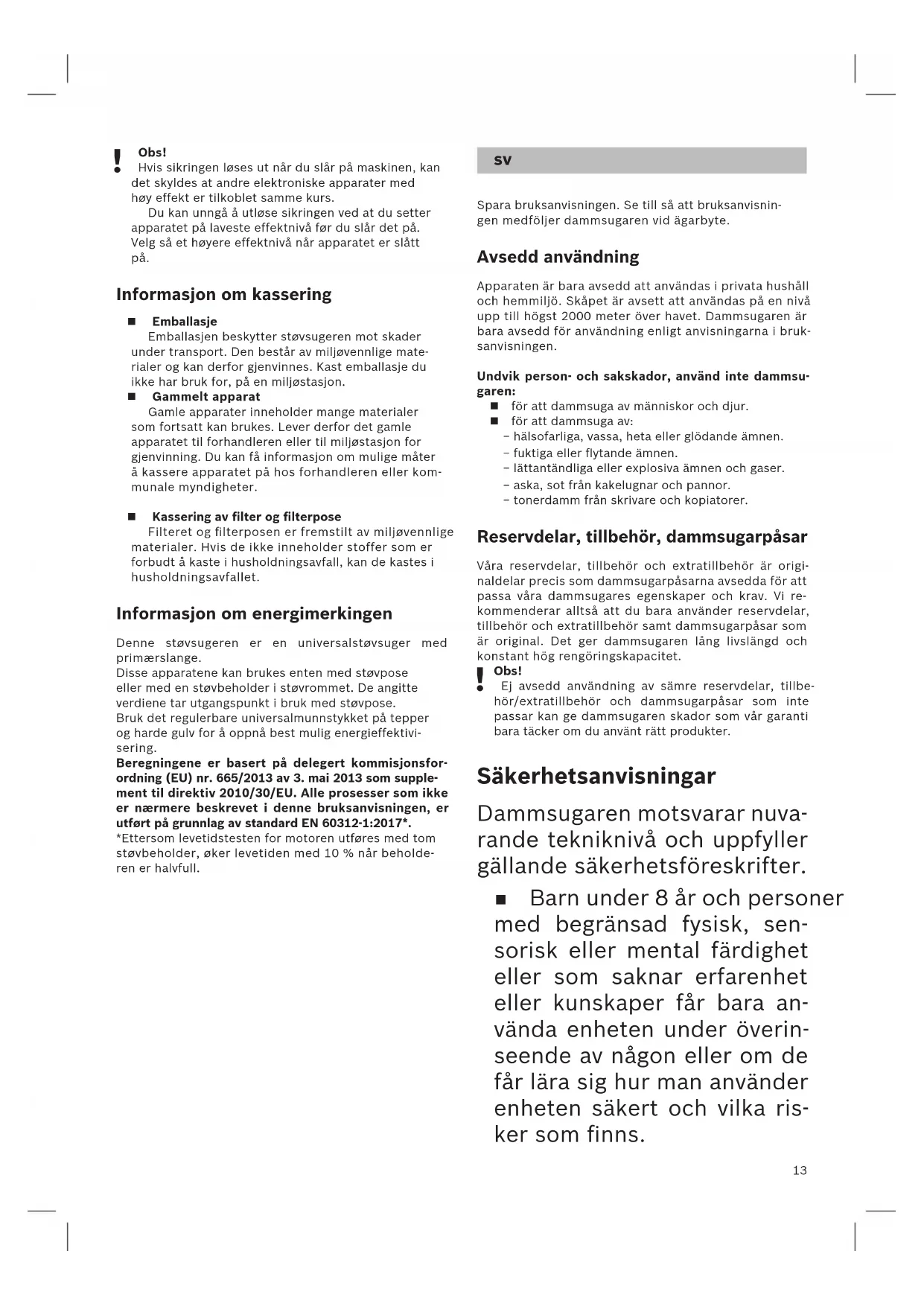

Obs! Hvis sikringen løses ut når du slår på maskinen, kan det skyldes at andre elektroniske apparater med høy effekt er tilkoblet samme kurs. Du kan unngå å utløse sikringen ved at du setter apparatet på laveste effektnivå før du slår det på. Velg så et høyere effektnivå når apparatet er slått på. Informasjon om kassering Emballasje Emballasjen beskytter støvsugeren mot skader under transport. Den består av miljøvennlige mate- rialer og kan derfor gjenvinnes. Kast emballasje du ikke har bruk for, på en miljøstasjon. Gammelt apparat Gamle apparater inneholder mange materialer som fortsatt kan brukes. Lever derfor det gamle apparatet til forhandleren eller til miljøstasjon for gjenvinning. Du kan få informasjon om mulige måter å kassere apparatet på hos forhandleren eller kom- munale myndigheter. Kassering av filter og filterpose Filteret og filterposen er fremstilt av miljøvennlige materialer. Hvis de ikke inneholder stoffer som er forbudt å kaste i husholdningsavfall, kan de kastes i husholdningsavfallet. Informasjon om energimerkingen Denne støvsugeren er en universalstøvsuger med primærslange. Disse apparatene kan brukes enten med støvpose eller med en støvbeholder i støvrommet. De angitte verdiene tar utgangspunkt i bruk med støvpose. Bruk det regulerbare universalmunnstykket på tepper og harde gulv for å oppnå best mulig energieffektivi- sering. Beregningene er basert på delegert kommisjonsfor- ordning (EU) nr. 665/2013 av 3. mai 2013 som supple- ment til direktiv 2010/30/EU. Alle prosesser som ikke er nærmere beskrevet i denne bruksanvisningen, er utført på grunnlag av standard EN 60312-1:2017*. *Ettersom levetidstesten for motoren utføres med tom støvbeholder, øker levetiden med 10 % når beholde- ren er halvfull. Spara bruksanvisningen. Se till så att bruksanvisnin- gen medföljer dammsugaren vid ägarbyte. Avsedd användning Apparaten är bara avsedd att användas i privata hushåll och hemmiljö. Skåpet är avsett att användas på en nivå upp till högst 2000 meter över havet. Dammsugaren är bara avsedd för användning enligt anvisningarna i bruk- sanvisningen. Undvik person- och sakskador, använd inte dammsu- garen: för att dammsuga av människor och djur. för att dammsuga av: − hälsofarliga, vassa, heta eller glödande ämnen. − fuktiga eller flytande ämnen. − lättantändliga eller explosiva ämnen och gaser. − aska, sot från kakelugnar och pannor. − tonerdamm från skrivare och kopiatorer. Reservdelar, tillbehör, dammsugarpåsar Våra reservdelar, tillbehör och extratillbehör är origi- naldelar precis som dammsugarpåsarna avsedda för att passa våra dammsugares egenskaper och krav. Vi re- kommenderar alltså att du bara använder reservdelar, tillbehör och extratillbehör samt dammsugarpåsar som är original. Det ger dammsugaren lång livslängd och konstant hög rengöringskapacitet.

Obs! Ej avsedd användning av sämre reservdelar, tillbe- hör/extratillbehör och dammsugarpåsar som inte passar kan ge dammsugaren skador som vår garanti bara täcker om du använt rätt produkter. Säkerhetsanvisningar Dammsugaren motsvarar nuva- rande tekniknivå och uppfyller gällande säkerhetsföreskrifter. Barn under 8 år och personer med begränsad fysisk, sen- sorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara an- vända enheten under överin- seende av någon eller om de får lära sig hur man använder enheten säkert och vilka ris- ker som finns. sv14

Observera! Går säkringen när du startar dammsugaren, kan det bero på att du har andra elprodukter med hög effekt anslutna samtidigt till samma avsäkring (propp). Ställ in enheten på lägsta effektläget innan du slår på och öka sedan effekt, så går inte säkringen. Avfallshantering Förpackningen Förpackningen skyddar dammsugaren från ska- dor vid transporten. Förpackningen är gjord av miljövänliga material och går att återvinna. Släng förpackningsmaterial du inte längre behöver i åter- vinningen. Uttjänt enhet Uttjänta enheter innehåller ofta värdefulla material. Lämna därför in din uttjänta dammsugare till din återförsäljare resp. släng den i återvinningen. Infor- mation om återvinning får du hos din återförsäljare eller kommun. Kassering av filter och dammpåse Filter och dammpåse är tillverkade i miljövänliga material. Om de inte innehåller några förbjudna ämnen kan de kastas i hushållssoporna. Anmärkningar till energideklarationen Dammsugaren är en universaldammsugare med pri- märslang. Enheten går att använda både med dammsugarpåse och dammbehållare. Deklarerade värden är för an- vändning med dammsugarpåse. Använd det ställbara universalmunstycket, så får du energieffektivast dammsugning av mattor och hårda golv. Beräkningarna är baserade på kommissionens dele- gerade förordning (EU) nr 665/2013 från 3 maj 2013 som kompletterar direktiv 2010/30/EU. Metoderna som saknar utförlig beskrivning i anvisnin- gen är baserade på standard EN 60312-1:2017*. *Eftersom motorns livslängdstest sker med tom dammbehållare, så ökar livslängden vid halvfull damm- behållare med 10%. Säilytä käyttöohjeet. Jos annat pölynimurin kolman- nelle osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö Tämä laite on tarkoitettu käytettäväksi yksityisessä koti- taloudessa ja kodinomaisessa ympäristössä. Tämä laite on tarkoitettu käytettäväksi enintään 2000 metrin kor- keudella merenpinnasta. Käytä pölynimuria vain tässä käyttöohjeessa annettujen ohjeiden mukaan.

Låt inte barn leka med enhe- ten. Barn får bara göra rengöring och skötsel under uppsikt. Plastpåsar och plastfolie ska hållas utom räckhåll för barn. >= Kvävningsrisk föreligger! Avsedd användning Anslut och använd bara dammsugaren enligt märks- kylten. Dammsug aldrig utan dammsugarpåse resp. -behålla- re, motorskydds- och utblåsfilter. >= Dammsugaren kan skadas! Dammsug aldrig med munstycke eller rör i närheten av huvudet. >= Olycksrisk! Dammsuger du trappor, så ska enheten alltid stå ne- danför användaren. Använd inte sladden för att bära/transportera damm- sugaren. Är sladden till enheten skadad, så är det bara tillver- karen, service eller behörig elektriker som får byta ut den, allt för att undvika skador. Dra ut sladden helt om du ska dammsuga längre än 30 minuter. Dra i kontakten, inte i sladden, när du tar ur elanslut- ningen till dammsugaren. Dra inte sladden över vassa kanter och se till så att den inte blir fastklämd. Se till så att kontakten inte slår emot personer, kroppsdelar, husdjur eller föremål vid automatiskt sladdindrag. => Styr sladden med kontakten. Slå alltid av och dra ur kontakten före arbeten på dammsugaren. Använd inte dammsugaren om den är trasig. Dra ut kontakten ur uttaget om dammsugaren är trasig. Det är bara auktoriserad serviceverkstad som får göra reparationer och byta reservdelar på dammsugaren, allt för att undvika risker i användningen. Skydda dammsugaren från påverkan av väder, fukt och värme. Använd aldrig brännbara eller alkoholhaltiga ämnen på filtren (dammsugarpåse, motorskydds-, utblåsfilter etc). Dammsugaren är inte avsedd för användning på byggarbetsplatser. >= Uppsugning av byggmaterial kan skada enheten. Slå av enheten och dra ur kontakten när du inte damm- suger. Gör uttjänta enheter obrukbara direkt, släng dem se- dan i återvinningen.15 Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää: ihmisten tai eläinten imurointiin. sillä ei saa imuroida: − terveydelle vaarallisia, teräviä, kuumia tai hehkuvia aineita. − kosteita tai nestemäisiä aineita. − helposti syttyviä tai räjähtäviä aineita ja kaasuja. − tuhkaa tai nokea kaakeliuuneista ja keskuslämmitys- laitteistoista. − mustepölyä tulostimista ja kopiokoneista. Varaosat, varusteet, pölypussit Alkuperäiset varaosamme, varusteemme ja lisävarus- teemme sekä alkuperäiset pölypussimme on sovitettu pölynimureidemme ominaisuuksiin ja vaatimuksiin. Su- osittelemme sen tähden käyttämään vain alkuperäisiä varaosia, varusteita, lisävarusteita ja alkuperäisiä pöly- pusseja. Näin voit taata pölynimurisi pitkän käyttöiän ja aina korkealaatuisen puhdistustehon.

Reservdelar och extratillbehör A Reservfilterförpackning Vi rekommenderar att du använder originaldamm- sugarpåsar av typ PowerProtect (BBZ41FGALL), så att maskinen kan ge optimal effektnivå. Innehåll: - 4 dammsugarpåsar med stängning - 1 mikrohygienfilter Tack för att du valt att köpa en Bosch-dammsugare i BSGL3-serien. Bruksanvisningen visar olika BSGL3-modeller. Det kan alltså hända att vissa finesser och funktioner inte gäller just din modell. Använd bara originaltillbehör från Bosch, de är specialframtagna till dammsugaren för att ge bästa möjliga sugeffekt. Fäll ut bildsidorna! Beskrivning av produkten 1 Omställbart golvmunstycke med upplåsningshylsa* 2 Omställbart golvmunstycke* 3 Specialmunstycke för hårda golv* 4 TURBO-UNIVERSAL®-borste för golv* 5 Djurhårsmunstycke* 6 Teleskoprör med skjutmuff* 7 Teleskoprör med skjutmuff och hylsupplåsning* 8 Handtag* 9 Dammsugarslang 10 Möbelmunstycke* 11 Borrmunstycke* 12 Fogmunstycke* 13 Parkeringshjälp 14 Sladd 15 Utblåsfilter 16 Till- och frånknapp med elektronisk inställning av sugeffekten* 17 Permanentfilter för dammbehållare 18 Microfilter för dammbehållare 19 Dammbehållare för dammsugning utan dammpåse 20 Dammpåse* 21 Förvaringshjälp (på dammsugarens undersida) 22 Motorskyddsfilter, tvättbart 23 Lock till dammbehållare 24 Bärhandtag (på fram- och baksida) 25 Utblåsgaller Djurhårsmunstycke* Teleskoprör med skjutmuff* Teleskoprör med skjutmuff och hylsupplåsning* Handtag* Dammsugarslang Möbelmunstycke* Borrmunstycke* Fogmunstycke* Parkeringshjälp Sladd Utblåsfilter Till- och frånknapp med elektronisk inställning av sugeffekten* Permanentfilter för dammbehållare Microfilter för dammbehållare Dammbehållare för dammsugning utan dammpåse Dammpåse* Förvaringshjälp (på dammsugarens undersida) Motorskyddsfilter, tvättbart Lock till dammbehållare Bärhandtag (på fram- och baksida) Utblåsgaller Indikering för byte av dammpåsen*

• beroende på utförande

OBS! Vi rekommenderar att du bara använder dammsu- garpåsar som är original. Dammsugaren är mycket effektiv och om du använ- der kvalitetsdammsugarpåsar får du mycket bra slut- resultat. Använder du bara kvalitetsdammsugarpåsar som originalpåsarna från Bosch, så uppnår enheten den energieffektivitetsklassning, dammupptagning och det partikelutsläpp som EU-energimärkningen anger. Använder du sämre dammsugarpåsar (t.ex. papperspåsar) kan det dessutom påverka maskinens livslängd och kapacitet negativt. Dessutom kan dammsugarpåsar som inte passar el- ler är av sämre kvalitet ge dammsugaren skador. Vår garanti täcker inte sådan skador. Du hittar mer information på www.bosch-home.com/dust-bag. Där kan du även beställa dammsugarpåsar som är original. Starta dammsugaren Bild a)Sätt i slangfästet i öppningen i locket. b)Om du vill ta bort slangen, trycker du ihop båda spärrarna och drar sedan ut slangen. Bild a)Sätt ihop handtag och teleskoprör. b)Skjut in handtaget i teleskopröret tills det snäpper fast. Lossa anslutningen genom att trycka på hylsupplåsningen och dra ut teleskopröret. Bild a)Sätt ihop golvmunstycke och teleskoprör. b)Skjut in teleskopröret i golvmunstycket tills det snäpper fast. Lossa anslutningen genom att trycka på hylsupplåsningen och dra ut teleskopröret. Bild Lossa teleskopröret genom att justera skjutknappen/skjutmuffen i pilens riktning och ställ in den längd du vill ha. Bild Ta tag i kontakten och dra ut sladden till önskad längd och sätt i kontakten i vägguttaget. Bild Slå på/av dammsugaren genom att vrida till-/frånvredet i pilens riktning. Ändra sugeffekt Bild Ställ in sugkraften genom att vrida till-/frånknappen i pilens riktning. Vrid vredet i pilens riktning, så ställer du in sugeffekten steglöst. Lågeffektintervallet => Dammsuger ömtåliga material, t.ex. stoppade möbler, gardiner. Mellaneffektintervallet => För daglig städning och lätt nedsmutsning. Högeffektintervallet => Rengör grova golvbeläggningar, hårda golv och kraftig smuts. Dammsuga Bild Ställa in golvmunstycket: Mattor och heltäckningsmattor => Släta golv => 10*

Före första användning Bild Sätt fast handtaget på slangen och ställ in det. Bild Skjut in fogmunstycke och dynmunstycke i tillbehörsförvaringen på det sätt som visas.

B Textildammsugarpåse (permanentpåse) BBZ10TFG Återanvändbar dammsugarpåse med kardborrförslutning. C HEPA-filter BBZ153HF Extrafilter för renare utblåsluft. Rekommenderas för allergiker. Byt årligen! D Aktivt mikrokolfilter BBZ192MAF Kombination av mikro- och aktivt kolfilter. Långtidsverkande mot dålig lukt. Byt en gång i halvåret! Byt kolfilterramarna mot mikrofilterhållare. Obs! Det går inte att kombinera "Hepa-filter" + "Aktivt mikrokolfilter". E TURBO-UNIVERSAL

-munstycke för polstrade Munstycke för hårda golv BBZ123HD För dammsugning hårda golv (parkett, klinker, terrakotta,...)69

• beroende på utförande Varning! Golvmunstycket utsätts för ett visst slitage, beroende på vad du har för sorts golv (t.ex. grova, rustika klinker). Därför bör munstyckets gliddynor kontrolleras med jämna intervall. Om munstyckets gliddynor är slitna och vassa, kan känsliga golv som parkett eller linoleum ta skada. Tillverkaren tar inget ansvar för eventuella skador som har uppstått på grund av att munstyckets gliddynor är slitna. Bild Ta fram möbelmunstycket och fogmunstycket ur tillbehörsfacket, se bilden. Bild Dammsugning med extra tillbehör Sätt det munstycke du vill använda på utsugningsröret eller handtaget: a)Fogmunstycke för dammsugning av fogar och hörn, m.m. b)Dynmunstycke för dammsugning av stoppade möbler, gardiner, etc. Bild Sätt tillbaka fogmunstycket och möbelmunstycket i tillbehörsfacket när du använt dem, se bilden. Bild 䡲 Fäst borrmunstycket på handtaget och sätt det mot väggen så att munstyckets borrhålsöppning är rakt över stället där du ska borra. 䡲 Ställ in dammsugaren på låg sugeffekt och slå sedan på den. 䡲 Borrmunstycket sugs fast i det läge som du valt. Eventuellt måste du höja sugeffekten efteråt, allt beroende på hur väggytan där du ska borra ser ut, så att inte borrmunstycket lossnar. När du borrar sugs findammet upp automatiskt.

Observera: Använd bara borrmunstycket med dammbehållare isatt, eftersom fint borrdamm kan påverka filterpåsens funktion. Bild Djurhårsmunstycke Golvmunstycke för lätt och grundlig dammsugning av djurhår Rengör munstycket genom att dammsuga det med dammsugar-/teleskopröret. 15* 14*

Turboborste Om dammsugaren har turboborste, läs anvisningarna i bruksanvisningen om hur du använder och underhåller den. Bild Vid korta pauser i dammsugningen kan du använda parkeringshjälpen på sidan. När dammsugaren stängts av, skjuter du in hakarna på golvmunstycket i skåran på sidan. Bild Vid dammsugning i t.ex. trappor kan dammsugaren även bäras i något av de båda handtagen. Efter dammsugningen Bild Dra ut kontakten ur vägguttaget. Dra lite i sladden och släpp den sedan (sladden rullas upp automatiskt). Bild Vid uppställning/transport av dammsugaren kan förvaringshjälpen på undersidan användas. Ställ dammsugaren upprätt. Skjut in haken på golvmunstycket i spåret på dammsugarens undersida. Du har skaffat dig en golvdammsugare som suger upp alla sorters torrt damm, både med dammbehållare och dammpåse. Vi rekommenderar: - att du använder dammbehållare i framförallt hobbyrum, t.ex. för att suga upp sågspån osv. - att du använder dammpåsen för vanlig hushållsstädning.

Specialmunstycke för hårda golv Bild För dammsugning av hårda golvbeläggningar (kakel, parkett osv.) Rengöring av specialmunstycket för hårda golv Bild a)Sug rent munstycket underifrån vid rengöring. b)Klipp av insnodda trådar och hår som fastnat med sax. Sug upp trådar och hårstrån med fogmunstycket. 17* 16*70

• beroende på utförande Du har nu en mycket effekt- och sugstark dammsugare. Maxiinställningen passar för hårt golv och mycket smutsiga mattor utan lugg. Du kan ställa in sugkraften steglöst med effektreglaget (se bild 9). 䡲 Lågeffektsläge: För dammsugning av känsliga material, t.ex. gardiner. 䡲 Medeleffektsläge: För daglig rengöring och lätt nedsmutsning. 䡲 Maxeffektläget: För rengöring av kraftiga golvbeläggningar, hårda golv och vid kraftig nedsmutsning. Byta filter Byta dammsugarpåse Bild a)Om indikeringen i locket visar gult när golvmunstycket är lyft från golvet och sugeffekten är inställd på högsta nivå, måste du byta dammsugarpåse även om den inte är full. I det här fallet är det innehållet i påsen som gör att den måste bytas. Munstycke, rör och -slang får inte vara igensatta, eftersom det aktiverar indikeringen.

Lyser hela filterindikeringen på locket när du lyfter upp munstycket från golvet på maxeffekt, så är det dags att byta dammsugarpåse även om den inte är full. I det här fallet är det innehållet i påsen som gör att du måste byta den. Munstycke, rör och slang får inte vara igensatta eftersom det kan aktivera filterindikeringen. Dammsuga med dammbehållare

Obs! Indikeringen för filterbyte fungerar bara när du kör med dammsugarpåse. Bild Du får bäst resultat om effektreglaget är i maxläge. Sänk bara effekten om du ska dammsuga ömtåliga material. Tömma dammbehållaren För att få optimal sugeffekt, så ska dammbehållaren tömmas efter varje dammsugning. Bild Öppna locket till dammbehållaren genom att skjuta låsspaken i pilens riktning. Bild Ta ut dammbehållaren ur enheten.

Bild 䡲 Lossa de båda snäpplåsen på bottenklaffen i pilens riktning, öppna klaffen så att den låser mot anslaget, töm smutsen nedåt ur behållaren. 䡲 Då du stänger bottenklaffen, se till att kanten inte är smutsig och rengör vid behov. 䡲 Stäng bottenklaffen och se till så att du hör den snäppa fast. Bild Sätt i dammbehållaren igen i enheten och stäng locket.

Observera: När du dammsugit ett tag kan dammbehållarens insida bli repig och mjölkig. Det påverkar emellertid inte dammsugarens funktion, dvs. den är fortfarande fullt funktionsduglig. Rengöra permanent- och microsanfiltret i dammbehållaren Rengöringsintervall (tvätta filtersystemet): 䡲 Vid fel, dvs. varje gång du åtgärdat en igentäppning. 䡲 Minst en gång i halvåret. Bild 䡲 Tryck förslutningsfliken på behållarens baksida inåt och ta av microsanfiltret från behållaren. 䡲 Ta ut permanentfiltret ur behållarbotten. Bild

Tvätta ur microsan- och permanentfiltren. Låt därefter filtret torka i minst 24 timmar.

Sätt tillbaka permanentfiltret i behållarbotten efter rengöringen. Sätt på microsanfiltret på behållaren och stäng i pilens riktning. Det ska höras när låssnäppena tar i.

Fel Åtgärda igentäppning i dammbehållaren. Bild 䡲 Tömma dammbehållaren (se bild 25) 䡲 Ta bort igentäppningen, t.ex. med hjälp av en skruvmejsel eller genom att knacka ur. 䡲 Stäng bottenklaffen och se till så att du hör den snäppa fast. Dammsuga med dammpåse Det går även att använda en dammpåse i stället för dammbehållare. Bild 䡲 Öppna dammsugarlocket. 䡲 Ta ur dammbehållaren och sätt i dammsugarpåsen. 䡲 Stäng locket.

Rengöra (H)EPA*utblåsfilter (H)EPA*filtret är gjort så att du inte behöver byta det om du bara använder enheten för avsett hemmabruk. Tvätta ur (H)EPA*filtret varje år, så att dammsugaren får optimal effektnivå. Filtereffekten är densamma, även om filterytan blir missfärgad. Bild 30*

Lossa (H)EPA*filtret genom att trycka låsflikarna i pilens riktning och ut ur enheten.

Knacka ur filterinsatsen och skölj av under kran. Enheten går även att skontvätta i tvättmaskin på max. 30°C med lågt centrifugeringsvarvtal. TIPS: Lägg filterenheten i tvättpåse, så skyddar du resten av tvätten.

Låt (H)EPA*-filtret torka ordentligt (min. 24 h) innan du sätter i och låser det i enheten.

Stäng bakluckan. Har du dammsugit upp findamm (t.ex. gips, cement osv.), knacka ur motorskyddsfiltret, byt motorskydds- och utblåsfilter om det behövs. Skötsel Stäng alltid av dammsugaren och dra ur kontakten ur vägguttaget innan du rengör dammsugaren. Dammsugare och plasttillbehör kan rengöras med milt diskmedel.

Använd inte repande skurmedel, glas- eller allrengöringsmedel. Sänk aldrig ned dammsugaren i vatten. Dammbehållaren kan vid behov rengöras med en annan dammsugare eller bara rengöras med en torr dammtrasa/dammborste. Med förbehåll för tekniska ändringar.

• beroende på utförande Bild Öppna dammsugarlocket genom att trycka in låset i pilens riktning. Bild a)Stäng dammsugarpåsen genom att dra upp fliken. Ta sedan ut påsen. b)Sätt i den nya dammsugarpåsen i hållaren tills det tar emot.

Observera: Locket kan stängas först när dammsugarpåsen sitter i. Rengöra motorskyddsfiltret Rengör motorskyddsfiltret med jämna mellanrum genom att knacka ur eller tvätta rent det. Bild Öppna locket till dammbehållaren (se bild 23). Ta ur motorskyddsfiltret i pilens riktning. Knacka ur motorskyddsfiltret. Är motorskyddsfiltret jättesmutsigt, tvätta ur det. Låt sedan filtret torka i minst 24 timmar. Sätt i det rengjorda motorskyddsfiltret i enheten och stäng locket till dammbehållaren.

Observera:Du får inte använda dammsugaren utan motorskyddsfilter!

Byta hygienmikrofilter När byter man hygienmikrofilter: Varje gång du börjar på en ny förpackning dammsugarpåsar. Bild Öppna dammsugarlocket (se bild 23). Öppna filterhållaren genom att trycka in låsningen i pilens riktning. Ta ut hygienmikrofiltret. Lägg i ett nytt hygienmikrofilter i dammsugaren. Sätt tillbaka filterhållaren i dammsugaren. Byta aktivt mikrokolfilter Om dammsugaren har aktivt mikrokolfilter, så ska det bytas varje halvår. Bild Öppna dammsugarlocket (se bild 23). Öppna filterhållaren genom att trycka in låsningen i pilens riktning. Ta ut det aktiva mikrokolfiltret. Sätt in nytt aktivt mikrokolfilter. Sätt tillbaka filterhållaren i dammsugaren. 36* 35* 37*72
