Tipo de produto	Conversor de áudio digital USB
Marca	Sony
Modelo	Conversor de Áudio Digital USB (PCLK-U5)
Dimensões (L x A x P)	43 x 23 x 80 mm
Peso	40 g
Consumo elétrico	80 mA (alimentação por barramento USB)
Alimentação	Pela porta USB (alimentado pelo barramento)
Conector USB	USB tipo B, versão 1.1
Saída de áudio digital	Óptico (TOSLINK), conector retangular, comprimento de onda 660 nm
Frequência de amostragem	44,1 kHz
Sistemas operacionais compatíveis	Windows 98/98SE/Me/2000 Professional
Conteúdo da caixa	Conversor CAV-U5, cabo USB, cabo óptico, manual de instruções, cartão de garantia
Função principal	Converter o sinal de áudio USB em saída óptica para conexão a um sistema estéreo ou gravador MD
Instalação	Plug-and-play após instalação do driver USB fornecido
Configurações multimídia	Configuração via Painel de Controle do Windows (Propriedades Multimídia)
Manutenção	Limpar com um pano macio e seco; não usar solventes
Segurança	Não expor à umidade ou temperaturas extremas. Desconectar antes de limpar
Garantia	1 ano (cartão de garantia incluído)
Informações gerais	Conforme ao padrão USB 1.1, compatível com leitores de CD-ROM E-IDE (ATAPI)

Perguntas frequentes - USB Digital Audio Converter SONY

Como instalar o driver USB no Windows 98?

Para instalar o driver, inicie o Windows e feche todos os aplicativos. Conecte o conversor CAV-U5 ao computador com o cabo USB fornecido. O assistente Add New Hardware Wizard será exibido. Siga as instruções na tela. Após a instalação, verifique o estado do dispositivo no Gerenciador de Dispositivos.

Por que nenhum som sai do sistema estéreo?

Verifique primeiro as conexões: o cabo USB deve estar conectado diretamente ao computador (não através de um hub), e o cabo óptico deve estar corretamente inserido nos dois dispositivos. Certifique-se de que o driver USB está instalado e o dispositivo é reconhecido no Gerenciador de Dispositivos. Em seguida, verifique as configurações multimídia no Painel de Controle: selecione USB Audio Device como dispositivo preferido e marque Enable digital CD audio for the CD-ROM device.

Quais sistemas operacionais são compatíveis com este conversor?

O conversor é compatível com Windows 98, Windows 98SE, Windows Me e Windows 2000 Professional. Não funciona no Windows 3.1, Windows 95, Windows NT, nem em sistemas Macintosh.

Posso usar este conversor com um Mac?

Não, o conversor não é compatível com computadores Apple Macintosh. O software requer um IBM PC/AT ou compatível.

Como ajustar as configurações multimídia no Windows?

Abra o Painel de Controle, clique duas vezes em Multimedia, vá para a guia Audio e, em Preferred device, selecione USB Audio Device. Clique no botão de ajuste de opções e, na janela Speaker, ajuste os controles de volume ao máximo. Na guia CD Music, marque Enable digital CD audio for the CD-ROM device.

O que fazer se a mensagem "Din Unlock" aparecer ou nenhum som for gravado?

Essa mensagem geralmente indica um problema de sincronização. Verifique se o cabo óptico está conectado corretamente. Reinicie o computador após a instalação do driver. Verifique também o estado do dispositivo no Gerenciador de Dispositivos e as configurações multimídia.

O conversor funciona com um hub USB?

É recomendado conectar o conversor diretamente a uma porta USB do computador. O uso de um hub USB pode causar mau funcionamento.

Como conectar o cabo óptico?

Insira o plugue do cabo óptico na saída DIGITAL OUT do conversor CAV-U5 e na entrada óptica do seu gravador MD ou sistema estéreo. Certifique-se de que o plugue esteja reto durante a inserção para evitar danificar os conectores.

Quais são os itens fornecidos na caixa?

A caixa contém: o conversor de conexão para PC CAV-U5, um cabo USB, um cabo de conexão digital óptico, o manual de instruções e um cartão de garantia.

O que fazer se a saída de som parar durante a reprodução?

Isso pode ser devido a uma carga excessiva do sistema. Feche os aplicativos desnecessários. Uma falha temporária de energia também pode interromper a saída de som. Se o problema persistir, verifique as conexões e reinicie o computador.

MANUAL DE UTILIZADOR USB Digital Audio Converter SONY

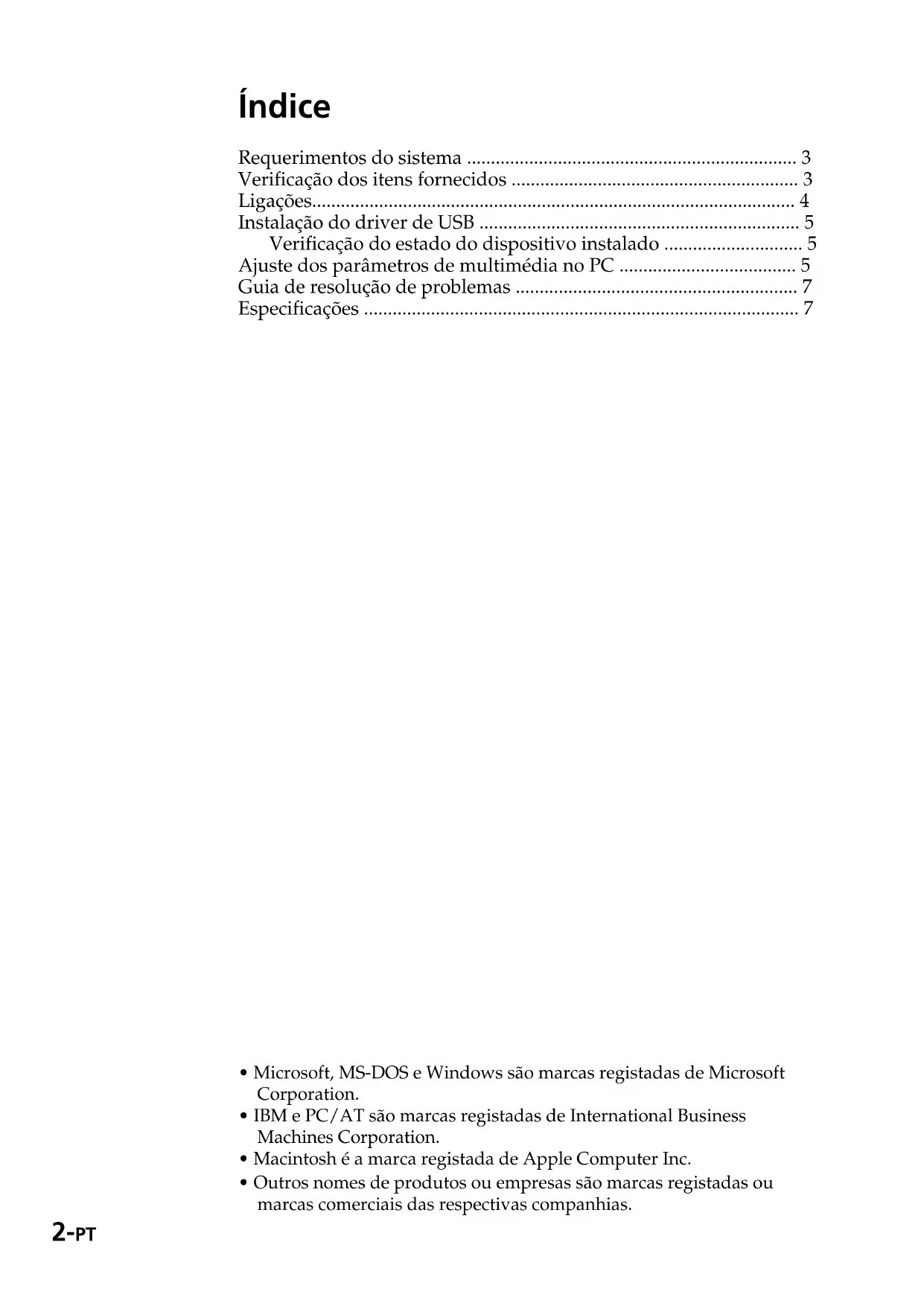

• Microsoft, MS-DOS e Windows sãoscaras registadas de Microsoft Corporation.
• IBM e PC/AT são marca registadas de International Business Machines Corporation.
• Macintosh é a marca registada de Apple Computer Inc.
• Outros names de produits ou entreprises sãoscaras registadas ouscaras commerciais das respectivas companhias.

Requerimentos do sistema

Os seguiñes hardwares são necessários para a utilizesçao do kit PCLK-U5.

□IBM PC/AT ou compatível (Este software não funciona em Apple Macintosh.)
CPU: Intel Pentium II 233 MHz/ Celeron 300A ou superior * O funciona do PCLK-U5 não é garantido em algunos computadores com chips CPU compatíveis com Pentium, mais como o AMD K6 (por ex., falhas de som podem ocorro durante a reprodução de ficheiros de录音).
Drive de CD-ROM correspondente ao padrao E-IDE (ATAPI)
* Certifique-se de que seu drive de CD-ROM corresponda ao padrão EIDE (ATAPI). Se o drive for de outras padrão, poderá não ser possível a reprodução apropriada de CDs de audio atraves da conexão de USB, mesmo que a configuraçao de Windows esteja correcta. Solicite maiorres informações ao fabricante do drive de CD-ROM.
Porta USB:uma ou mais
□Sistema operativo: Windows 98/ Windows 98SE/Windows Me/ Windows 2000 Professional (Este produito não funciona em Microsoft Windows 3.1, Windows 95 ou Windows NT.)

Verificacao dos itens fornecidos

Certifique-se de ter recebido com o seu kit PCLK-U5 todos os itens seguentes. Se algo estiver faltando, entre em contacto com a loja em que acquiriu esta unidade ou com o revendedor Sony de sua regiao.

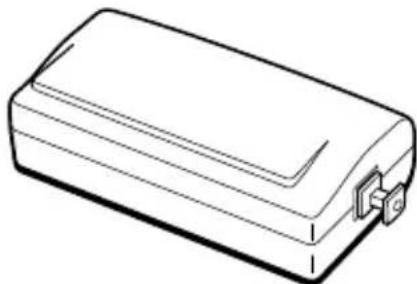

• Conversor para conexão ao PC CAV-U5 (1)

• Cabo USB (1)

• Cabo de conexão optico-digital (dotado de connectores quadrangulares) (1)
• Instruções de Uso (1)
• Cartão de garantia (1)

Ligações

Use o CAV-U5, o cabo USB, e o cabo de conexão opticodigital fornecidos para connectar seu PC com um componente de sistemas estéreo.

Certifique-se de.iniciar Windowsantesdeeffectuarasligacoespelaprimeira vez.Veja detalhes em"Instalacao do driver de USB",na pagsina segunte.

Notas

• Certifique-se de que a ficha está em posicao recta quando a introduzir. Introduzi a ficha em angulo podera danificar as peças do conector.
• Ligue a saía DIGITAL OUT do CAV-U5 à entrada óptico-digital de um deck de MDs ou de um componente de sistemas estéreo, using o cabo de conexão óptico-digital fornecido. Para maiorores informações sobre o modo de connectar e Mudar a seleção de entrada, consulte o manual de instruções do componente de sistemas estéreo que utiliser.
• Ligue o CAV-U5 directamente ao PC, usingo cabo USB fornecido. Se um hub de USB for uso para conexoes, o CAV-U5 podera nao funciona correctamente.

Instalação do driver de USB

Nota

As instruções seguições são validas para Windows 98. Algumas partes do procedimento de instalação podem diferir, dependendo do Sistema operativo em que o driver for instalado.

1 Inicie Windows e feche qualquer aplicativo que esteja activo.
2 Ligue o CAV-U5 ao PC, using o cabo USB fornecido. Aparece "Add New Hardware Wizard" (acrescentar novo hardware).
3 Siga as instruções do wizard.

Verónica do estado do dispositivo instalado

Certifique-se de vericar o estado do dispositivo instalado antes a instalação do driver.

1 Abra o Control Panel (painel de controlo). No menu de Start (iniciar), selezione "Settings" (configurações) e "Control Panel" (painel de controlo).
2 Faça um duplo clique no icone System (sistema). A caixa de dialogo "System Properties" (propriidades do sistema) aparece.

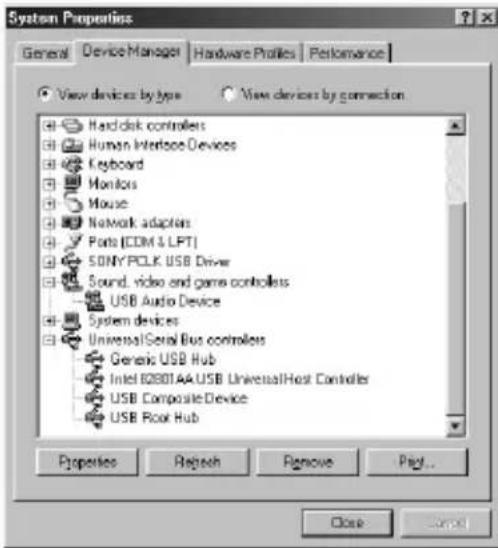

3 Clique no tab "Device Manager" (gerenciador de dispositivos). Certifique-se de que os itens seguertes estejam listados na janela "Device Manager". - "USB Audio Device" (dispositivo de audio de USB) sob "Sound, video and game controllers" (controlador sonoro, visual e de jogos)

"USB Composite Device" (dispositivo composto por USB) sob "Universal Serial Bus controllers" (controlador de Universal Serial Bus)

NotasobreWindowsMe

Dependendo da configuraçao de seu PC, poder a aparecer a referencia diante de "USB Composite Device" (dispositivo compativel com USB). No entanto, esta condição não afetará a operação doSYSTEMA(PC ou componente deSYSTEMA estéreo).

4 Clique "OK" para fechar a caixa deDSLamento "System Properties".

Ajuste dos parâmetros de multimédia no PC

É necessário ajustar os parâmetros de multimédia no PC antes de poder ouvir, no componente de sistemas estéreo conectado a seu computador, o audio de um CD reproduzido no drive de CD-ROM ou ficheiros MIDI armazenados no disco rígido do PC.

1 Abra o Control Panel (painel de controlo). No menu de Start (iniciar), seleccio "Settings" (configurações) e "Cont Panel" (painel de controlo).

continua

2 Faça um duplo clique no icone Multimedia (multimédia). A caixa deDSLgo "Multimedia Properties" (propriadas de multimedia) aparece.

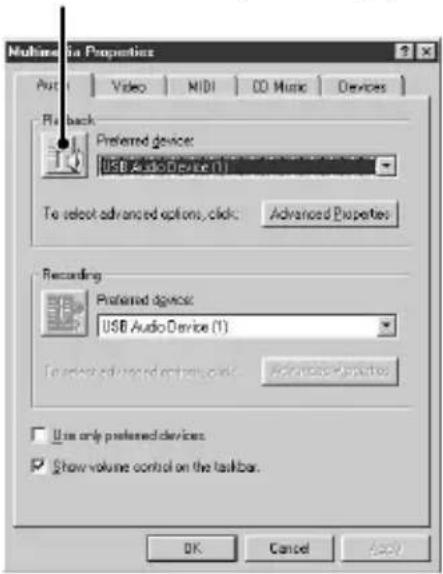

3 Clique no tab "Audio" (áudio) e selección "USB Audio Device" - dispositivo de audio de USB - em "Preferred device:" (dispositivo preferido).

Botão de definição da opção

4 Clique no botao de definiacao da opcao. O caixa de dialogo "Speaker" (altifalante) aparece.

5 Ajuste todos os controlos deslizantes de volume para o;nivel mais elevado.

Nota

Não é possível fazer o volume do som de reprodução do PC com o controlos deslizantes sob "Speaker". Ajuste o volume, balanco e silencie o som com o controlo deslizante e o quadrinho de opçao apropriados sob "CD Player" (leitor de CDs), "Wave" ou "SW Synth".

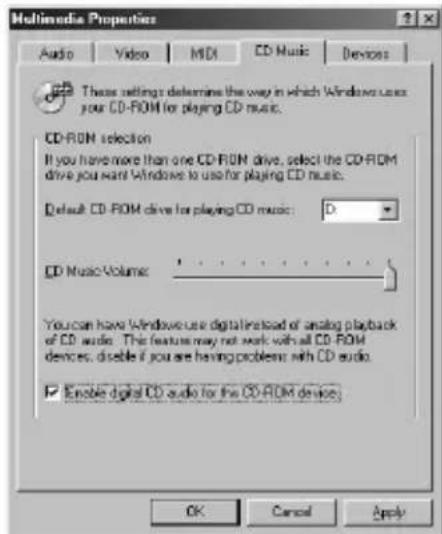

6 Clique no tab "CD Music" (música de CD) e marque a opção "Enable digital CD audio for the CD-ROM device" (habilitar o audio digital de CD para este dispositivo de CD-ROM).

Nota

Dependendo de sua versão de Windows 98, este item pode aparecer indefinido e ser assim inaccessível. Neste caso, reinicie o PC.

7 Clique em "OK" para fechar a caixa de dialogo "Multimedia Properties".

Nota

Dependendo de seu drive de CD-ROM, poderá não ser possível reproducir CDs de audio. Solicite maiores informações ao fabricante do drive de CD-ROM.

O Sistema não emite sons (alarme de aquecimento/Notificationação de chegada de e-mail).

Os sons doSYSTEMaNão sãoemitidoselo PC quando ocomputador está aidentificar o CAV-U5 como dispositivo de reproducao.

"Din Unlock" aparece noadora ou nenhum som éemitido ou gravado no componente de sistemas estéreo conectado quando selica uma reprodução (de CD, ficheiro MIDI, etc.) no PC.

Verifique a ligaçao do conector USB.
-Se o problema tiver ocorrido logo après a instalacao do driver, reinicie o PC.
Verifique o estado do disposicao instalado e a configuraao de "Multimedia Properties" (propriadas de multimedia).

Ouve-se um ruido durante a reproducao no PC.

Se estiver a usar um grande aplicativo, feche-o para reduzir a sobrecarga do sistema. Uma falta temporaria de recursos do Sistema también pode fazer uma interrupcao da emissao de som.

Especificações

Denominacao

Adaptador para conexão ao PC

Frequência de amostragem

44,1 kHz

Conector USB

Receptáculo da série B, modo de energia do bus (conformidade com o USB da versão 1.1)

Saída

DIGITAL OUT: conector quadrangular, com complemento de onda de 660~nm

Consumo

Aprox. 80mA

Dimensoes (larg. alt. prof.)

Aprox. 43· 23· 80mm (exclusindo partes salientes)

Peso

Aprox. 40g
