Tipo de produto	Amplificador 4 canais para autorádio
Marca	Sony
Modelo	XM-S400D
Potência de saída (RMS)	45 W x 4 (sob 4 Ω, 1% de distorção, 20 Hz - 20 kHz)
Potência máxima	200 W x 4 (sob 2 Ω, em ponte)
Impedância compatível	2 Ω a 8 Ω (estéreo), 4 Ω a 8 Ω (ponte)
Resposta em frequência	10 Hz - 50 kHz (+/-1 dB)
Relação sinal/ruído	> 100 dB
Filtro passa-alta (HPF)	Filtro ajustável: 40 Hz - 500 Hz
Filtro passa-baixa (LPF)	Filtro ajustável: 40 Hz - 500 Hz
Entradas de áudio	4 entradas de alto-falante (alto nível) ou RCA (baixo nível)
Saídas de áudio	4 canais (terminais de parafuso)
Tensão de alimentação	12 V CC (veículo)
Consumo elétrico	Aproximadamente 15 A (potência total)
Dimensões (L x A x P)	268 mm x 50 mm x 202 mm
Peso	2,2 kg
Material do chassis	Alumínio fundido (dissipação térmica)
Funcionalidades adicionais	Entrada de controle remoto com fio, proteção térmica e contra curto-circuito
Manutenção e limpeza	Eliminar poeira com pano seco; não usar solventes
Segurança	Não expor à umidade; desligar a alimentação antes de intervir
Peças sobressalentes e reparabilidade	Fusível interno (30 A) substituível; sem peças sobressalentes para o público

Perguntas frequentes - XM-S400D SONY

Qual é a potência real do amplificador Sony XM-S400D?

A potência RMS é de 45 W por canal sob 4 ohms (20-20 kHz, 1% de distorção). Em ponte, pode atingir 200 W x 2 sob 4 ohms.

Posso conectar caixas acústicas de 2 ohms neste amplificador?

Sim, o XM-S400D suporta impedâncias de 2 ohms em estéreo, permitindo entregar mais potência (cerca de 70 W por canal).

Como fazer uma montagem em ponte no Sony XM-S400D?

Use os canais dianteiro e traseiro ligando os terminais + e - correspondentes (consulte o diagrama do manual). A impedância mínima em ponte é de 4 ohms.

Qual tipo de fusível usar e onde ele está localizado?

O amplificador contém um fusível interno de 30 A (tipo ATO). Ele fica na lateral do aparelho, sob uma tampa. Use um fusível de mesma amperagem.

Como ajustar os filtros passa-alta e passa-baixa?

Os filtros são ajustados através de dois potenciômetros na parte superior: HPF (passa-alta) e LPF (passa-baixa). Ajuste de 40 Hz a 500 Hz conforme suas caixas (ex.: 80 Hz para um subwoofer).

O amplificador aquece normalmente?

Sim, um leve aquecimento é normal. O gabinete de alumínio dissipa o calor. Se ficar muito quente, verifique a ventilação e a impedância das caixas.

Posso usar entradas de alto nível (caixas) sem conversor?

Sim, o XM-S400D aceita diretamente sinais de alto nível através dos terminais de entrada. Não é necessário conversor linha/RCA.

Como conectar o cabo de controle remoto?

O cabo de controle remoto (azul/branco) é conectado à saída de controle remoto do autorádio (geralmente fio azul). Ele permite ligar/desligar o amplificador com o autorádio.

Qual seção de cabo de alimentação usar?

Use um cabo de alimentação de seção mínima de 4 mm² (AWG 12) para um comprimento de 5 metros. O cabo de terra deve ter a mesma seção.

O amplificador desliga durante o uso, o que fazer?

Isso pode ser devido a superaquecimento, curto-circuito ou sobretensão. Verifique a ventilação, a impedância das caixas e a tensão da bateria. Se o problema persistir, consulte um profissional.

MANUAL DE UTILIZADOR XM-S400D SONY

Fabricado na Tailândia

Aviso para clientes: as informações seguintes só se aplicam a equipamentos vendidos em países sujeitos às diretivas da UE

Este produto foi fabricado por ou em nome da Sony Corporation.

Importador na UE: Sony Europe B.V.

Questões ao importador na UE ou relacionadas com a conformidade do produto na Europa devem ser enviadas ao representante autorizado do fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.

Tratamento de pilhas e equipamentos elétricos e eletrónicos no final da sua vida útil (Aplicável na União Europeia e em países Europeus com sistemas de recolha seletiva de resíduos)

Este símbolo, colocado no produto na pilha ou na sua embalagem, indica que estes produtos e pilhas não devem ser tratados como resíduos urbanos indiferenciados.

Em determinadas pilhas este símbolo pode ser usado em combinação com um símbolo químico. Os símbolos químicos para o mercúrio (Hg) ou chumbo (Pb) são adicionados se a pilha contiver mais de 0,0005% em mercúrio ou 0,004% em chumbo. Devem antes ser colocados num ponto de recolha destinado a resíduos de pilhas e acumuladores.

Assegurando-se que estes produtos e pilhas são corretamente depositadas, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destes resíduos.

A reciclagem dos materiais contribuirá para a conservação dos recursos naturais.

Se por motivos de segurança, desempenho ou proteção de dados, os produtos a necessitarem de uma ligação permanente a uma pilha integrada, esta só deve ser substituída por profissionais qualificados.

Acabado o período de vida útil dos produtos, coloque-os no ponto de recolha de produtos elétricos/eletrónicos de forma a garantir o tratamento adequado da bateria integrada.

Para as restantes pilhas, por favor, consulte as instruções do equipamento sobre a remoção da mesma. Deposite a bateria num ponto de recolha destinado a resíduos de pilhas e baterias.

Para informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto ou a pilha.

Esse símbolo tem por finalidade alertar o usuário sobre a existência de uma superfície quente. O símbolo se aplica apenas a modelos europeus.

Se você tiver dúvidas ou problemas relacionados com o aparelho que não são abordados neste manual, consulte seu revendedor Sony mais próximo.

Recursos

• Potência máxima de 100 W por canal (a 4 Ω).
• Filtros LP (passa-baixa) e HP (passa-alta) integrados.
• Circuito de proteção e indicador fornecidos.
• Uma conexão direta pode ser feita com a saída do alto-falante da unidade de áudio do seu automóvel, se ele não estiver equipado com a saída de linha (conexão de entrada de alto nível).
• Ocurso Hi-level Sensing Power On permite que esta unidade seja ativada a sem necessidade de uma conexão REMOTA.
• Tecnologia Classe D* suportada.

\* Tecnologia Classe D

A Tecnologia Classe D é um método que converte e amplifica os sinais de música com MOSFETs em sinais de pulso de alta velocidade. Além disso, apresenta alta eficiência e baixa geração de calor.

Índice

Recursos....3

Operação

Localização e Função dos Controles ..... 4

Instalação e Conexões

Peças para Instalação e Conexões ..... 5
Instalação .... 5
Conexões 6
Conexões de Alimentação ....6
Conexões de Entrada 7
Conexões do Alto-falante ..... 9

Informações Adicionais

Precauções.... 10
Manutenção 10

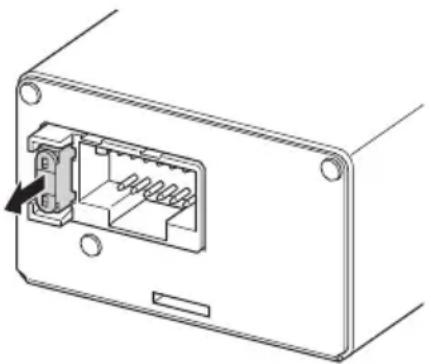

Substituição do Fusível ..... 10
Especificações 11
Solução de problemas 12

Operação

Localização e Função dos Controles

1 Indicador POWER/PROTECT

Acende em verde durante a operação. Se o circuito de proteção ativar, o indicador POWER/PROTECT piscará. Para obter mais detalhes, consulte "Solução de Problemas" (página 12).

2 Caector SIGNAL INPUT

Pode ser conectado com um cabo de entrada RCA fornecido ou com um cabo de entrada de alto nível.

3 Interruptor INPUT SELECT

Define o sinal de entrada para "2CH" ou "4CH".

4 Interruptor REAR LPF (filtro passa-baixa)

Define o filtro passa-baixa (LPF) para "ON" ou "OFF".

5 Interruptor FRONT HPF (filtro passa-alta)

Define o filtro passa-alta (HPF) para "ON" ou "OFF".

6 Abertura para o suporte fornecido

Para montar a unidade na placa de montagem ou na superfície plana, insira o suporte e fixe com um parafuso.

7 Porta-fusível (15A)

Ao substituir o fusível, certifique-se de usar um com 15 A.

Pode ser conectado usando um cabo de ligação elétrica fornecido.

Instalação e Conexões

Peças para Instalação e Conexões

① Unidade principal

② Cabo de ligação elétrica

④ Cabo de entrada de alto nível

⑤ Suporte

⑥ Parafuso de suporte ø 2,6 mm × 6 mm

⑦ Parafuso de montagem ø 4 mm × 20 mm

Esta lista de peças não inclui todo o conteúdo da embalagem.

Instalação

• Monte a unidade em uma superfície plana.
  • Monte a unidade onde

- Não interfira com os movimentos normais do motorista.

— Não seja exposta a luz solar direta ou ao ar quente do aquecedor.

• Não fique em contato com o motorista/ passageiros ou materiais do carro, uma vez que a unidade aquece durante o uso.
• Não instale a unidade sob o tapete do piso, onde a dissipação de calor da unidade será prejudicada consideravelmente.

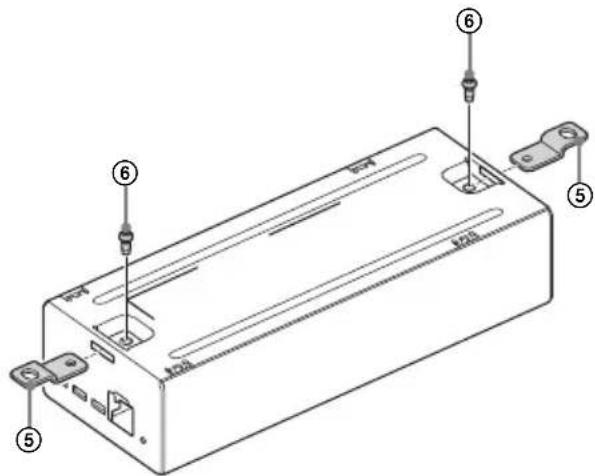

Montando a unidade

Prepare uma placa de montagem que tenha espessura superior a 20 mm, pois os parafusos de montagem fornecidos ⑦ têm 20 mm de comprimento. A unidade também pode ser montada na superfície plana do seu carro sem uma placa de montagem.

1 Insira os suportes de montagem fornecidos ⑤ nas aberturas da unidade e fixe-os com os parafusos de suporte fornecidos ⑥.

2 Posicione a unidade na placa de montagem e marque as posições dos furos para os dois parafusos.
3 Faça um furo piloto de 3 mm em cada marca na placa de montagem.

4 Coloque a unidade na placa de montagem e fixe-a com os parafusos de montagem fornecidos ⑦.

• Antes de fazer qualquer conexão, desligue o terminal de aterramento da bateria do automóvel para evitar curtos-circuitos.
• Se o seu automóvel estiver equipado com um sistema computadorizado para navegação ou outro propósito, desconectar o fio terra da bateria do automóvel pode danificar a memória do computador. Manter o fio terra conectado e desconectar o fio da fonte de alimentação de +12 V até que os outros fios tenham sido conectados pode evitar curto-circuitos.
• Certifique-se de usar alto-falantes com uma potência adequada. Se você usar alto-falantes de pouca capacidade, eles poderão ser danificados.
• Não conecte o terminal ⊖ do sistema de alto-falantes ao chassi do automóvel, e não conecte o terminal ⊖ do alto-falante direito com o do alto-falante esquerdo.
• Instale os fios de entrada e de saída longe do fio da fonte de alimentação. Mantê-los juntos pode gerar ruídos de interferência.

Conexões de Alimentação

• õnecte a fonte de alimentação de +12 V apenas após to dos os outros fios serem conectados e os ajustes dessa unidade realizados.
• Certifique-se de prender bem o fio de aterramento a um ponto metálico do automóvel. Uma conexão solta pode causar um mau funcionamento do amplificador.
• Certifique-se de ligar o fio do controle remoto da unidade de áudio do automóvel ao fio de entrada remota (REM) do cabo de ligação elétrica fornecido.
• Ao utilizar uma unidade de áudio do automóvel sem uma saída remota para o amplificador, ligue o fio de entrada remota (REM) do cabo de ligação elétrica à fonte de alimentação auxiliar.
• Us um fio da fonte de alimentação com um fusível (15 A) ligado.
• Todos os fios de energia conectados ao polo positivo da bateria devem ser fundidos a 450 mm do terminal da bateria, e antes de passar por qualquer metal.
• Értifique-se de que os fios da bateria do automóvel ligados ao automóvel (aterramento ao chassi) sejam de um calibre de fio, pelo menos, igual ao do fio de alimentação principal conectado da bateria para o amplificador.
• Durante a operação com energia total, uma corrente de mais de 15 A passará através do sistema. Portanto, certifique-se de que os fios que serão conectados aos fios de +12 V e GND desta unidade sejam, pelo menos, de calibre 14 (AWG-14) ou tenham uma superfície de mais de 2 mm ^2 .

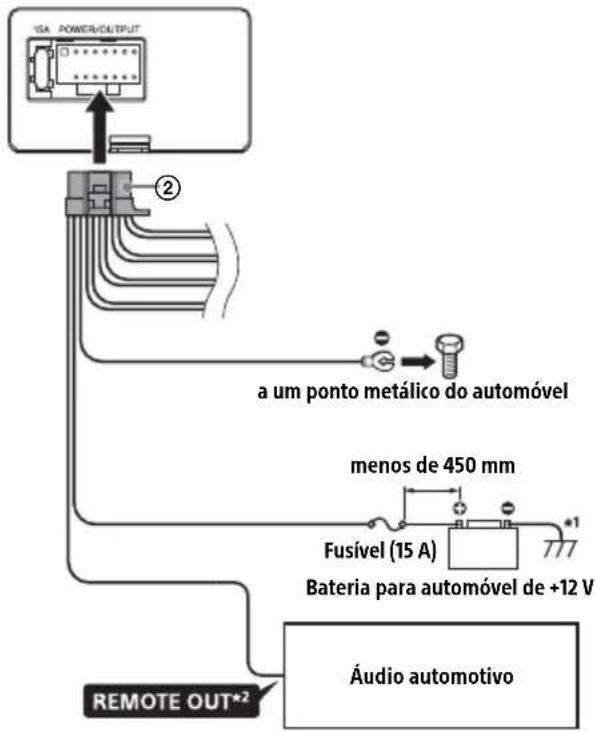

Fazendo conexões de alimentação

Conecte o cabo de ligação elétrica fornecido ao conector POWER/OUTPUT na unidade.

*1 Aterramento ao chassi.
*2 Se você tiver o original de fábrica ou alguma outra unidade de áudio do automóvel sem uma saída remota para o amplificador, ligue o fio de entrada remota (REM) do cabo de ligação elétrica fornecido à fonte de alimentação auxiliar. Com a conexão de entrada de alto nível, a unidade de áudio do automóvel também pode ser ativada sem necessidade de conexão REMOTA. No entanto, esta função não é garantida para todas as unidades de áudio automotivo.

Conexões de Entrada

Defina o interruptor INPUT SELECT para "2CH" ou "4CH" de acordo com a conexão de entrada.

Além disso, consulte o manual fornecido com a unidade de áudio de seu automóvel para obter mais detalhes.

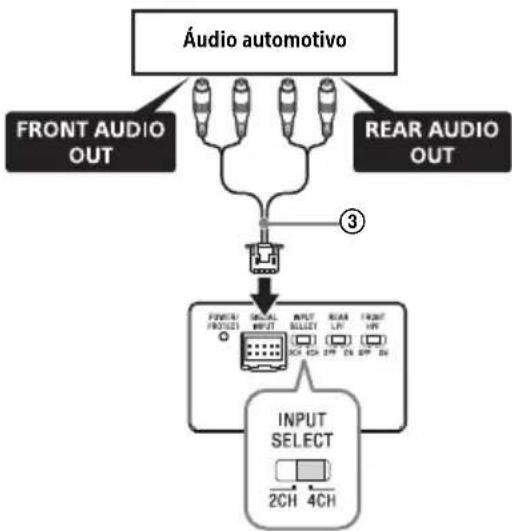

A Conexão de entrada de linha

Defina o interruptor INPUT SELECT para "4CH" com a conexão do alto-falante 1 (página 9).

B Conexão de entrada de linha

Defina o interruptor INPUT SELECT para "2CH" com a conexão do alto-falante 2 (página 9).

C Conexão de entrada de alto nível

Defina o interruptor INPUT SELECT para "4CH" com a conexão do alto-falante 1 (página 9).

D Conexão de entrada de alto nível

Defina o interruptor INPUT SELECT para "2CH" com a conexão do alto-falante 2 (página 9).

Conexões do Alto-falante

Defina os interruptores REAR LPF e FRONT HPF para "ON" ou "OFF" de acordo com o sistema de alto-faltantes.

Além disso, consulte o manual fornecido com os alto-falantes para obter mais detalhes.

1 Sistema de 4 alto-falantes

Ajuste com conexão de entrada A (página 7) ou C (página 8).

2 Sistema de 2 vias

Neste sistema, o volume do subwoofer será controlado pelo controle do atenuador da unidade de áudio do automóvel.

Informações Adicionais

Precauções

• Esta unidade foi projetada apenas para aterramento negativo de 12 V CC.
• Use alto-falantes com impedância de 4 Ω a 8 Ω.
• Não conecte nenhum alto-falante ativo (com amplificadores integrados) à unidade. Isso pode danificar os alto-falantes ativos.
• Evite instalar a unidade em locais sujeitos a: — Altas temperaturas, como a da luz solar direta ou do ar quente do aquecedor

— Chuva ou umidade
— Poeira ou sujeira
— Superfície inclinada
— Contato direto com motorista/passageiros.

• Se o seu automóvel estiver estacionado ao sol, e houver um aumento considerável da temperatura no interior do automóvel, deixe a unidade esfriar antes de usar.
• A instalar o aparelho na horizontal, não cubra a unidade com o tapete do piso, etc.
• Podem ocorrer interferências se esta unidade estiver muito próxima da unidade de áudio do automóvel ou antena. Neste caso, afaste esta unidade da unidade de áudio do automóvel ou antena.
• Se não houver fornecimento de energia para a unidade de áudio do automóvel, verifique as ligações.
• Esta unidade emprega um circuito de proteção* para proteger os transistores e alto-falantes se houver mau funcionamento do amplificador. Não tente testar os circuitos de proteção, seja cobrindo a unidade ou conectando cargas impróprias.
• ão use a unidade com uma bateria fraca, já que o seu desempenho ideal depende de uma boa fonte de alimentação.
• Para sua segurança, mantenha moderado o volume da unidade de áudio do automóvel, para que você ainda possa ouvir outros sons.

\* Circuito de proteção

Este amplificador é fornecido com um circuito de proteção que atua nos seguintes casos:

— Quando a unidade sobreaquece
— Quando uma corrente contínua (CC) é gerada
— Quando os terminais do alto-falante estão em curto-circuito.

Se um circuito de proteção for ativado, o indicador POWER/PROTECT piscará. Para obter mais detalhes, consulte "Solução de Problemas" (página 12).

Se você tiver dúvidas ou problemas relacionados com o aparelho que não são abordados neste manual, consulte seu revendedor Sony mais próximo.

Manutenção

Substituição do Fusível

Ao substituir o fusível, certifique-se de usar um com amperagem correspondente à marcada acima do porta-fusível. Se o fusível queimar, verifique a ligação elétrica e substitua o fusível. Se o fusível queimar novamente após a substituição, pode haver um defeito interno. Neste caso, consulte o revendedor Sony mais próximo.

Nunca utilize um fusível com uma amperagem superior à fornecida com a unidade, pois isso pode danificar o aparelho.

Especificações

Sistema de circuito

Circuito OTL (saída sem transformador),

Fornecimento de energia em pulsos

Entradas

Conector de entrada de alto nível

Nível de entrada

8 V (entrada de alto nível)

Saídas

Terminais de alto-falantes

Impedância do alto-faltante

4 -8

Saída máxima

4 alto-falantes: 100 W × 4 (a 4 Ω)

Potência nominal

(tensão de alimentação a 14,4 V, 1 kHz, 1% THD)

4 alto-falantes: 45 W × 4 (a 4 Ω)

Resposta em frequência

20 Hz - 20 kHz ( ^+ dB)

Distorção harmônica

0,08% ou menos (a 1 kHz, 4 Ω)

Filtro passa-baixa

120 Hz, 12 dB/oct

Filtro passa-alta

120 Hz, 12 dB/oct

Exigências de energia

Bateria de automóvel 12 V CC (aterramento

negativo)

Tensão da fonte de alimentação

10,5 - 16 V

Consumo de corrente

À potência nominal: 15 A (4 Ω, 45 W × 4)

Entrada remota: 1 mA

Dimensões

Aprox. 162,8 mm × 37,3 mm × 62,6 mm (l/a/p)

não incluindo partes salientes e controles

A 37,3 mm

B 62,6 mm

© 31,3 mm

D 162,8 mm

E 176,8 mm

Peso

Aprox. 0,46 kg, não incluindo acessórios

Conteúdo da embalagem:

Unidade principal (1)

Peças para instalação e conexões (1 conjunto)

Seu revendedor pode não trabalhar com alguns dos acessórios listados acima. Pergunte ao revendedor para obter informações detalhadas.

O design e as especificações estão sujeitos a alterações sem aviso.

Solução de problemas

A lista a seguir irá auxiliar na correção da maioria dos problemas que podem ocorrer com a sua unidade. Antes de consultar a lista abaixo, veja os procedimentos de conexão e de funcionamento.

O indicador POWER/PROTECT não se acende.

→ O fusível está queimado.
— Substitua o fusível por um novo.
→ O fio de aterramento não está bem conectado.
— Prenda bem o fio de aterramento a um ponto metálico do automóvel.
→ A tensão que entra no fio de entrada remota (REM) é muito baixa.
— Ligue a unidade de áudio do automóvel, se ela não estiver ligada.
- Use um relé se o sistema empregar muitos amplificadores.
→ Verifique a tensão da bateria (10,5 – 16 V).

O indicador POWER/PROTECT pisca rapidamente (uma vez a cada 0,2 segundos) e a unidade desliga automaticamente.

→ As saídas do alto-falante estão em curto-circuito.

— Retire qualquer mídia da unidade de áudio do automóvel e desligue o equipamento conectado, em seguida, determine a causa dos curtos-circuitos.

→ O cabo do alto-falante e o fio de aterramento não estão bem conectados.

- Retire qualquer mídia da unidade de áudio do automóvel e desligue o equipamento conectado, em seguida, conecte firmemente o fio do alto-falante e prenda o fio de aterramento a um ponto de metal do automóvel.

→ A uindade superaqueceu.

— Aguarde até que a unidade esfrie.
— Verifique se a impedância dos alto-falantes cone ctados está abaixo de 4 Ω.

O indicador POWER/PROTECT pisca lentamente (uma vez a cada segundo) e o som fica baixo.

→ A unidade superaqueceu e o protetor térmico está ativo.
— Diminua o volume.

A unidade se tornou anormalmente quente.

→ Use alto-falantes com impedância adequada de 4 Ω a 8 Ω.
→ Coloque a unidade em um local bem ventilado.

O ruído do alternador é ouvido.

→ Os fios de ligação elétrica estão instalados muito perto dos cabos dos pinos RCA.
— Mantenha os fios afastados dos cabos.
→ O fio de aterramento não está bem conectado.
— Prenda bem o fio de aterramento a um ponto metálico do automóvel.

O interruptor do filtro está na posição incorreta.

→ Ao conectar o subwoofer (conexão do sistema de 2 vias), defina o interruptor REAR LPF para "ON" (página 9).
→ Ao conectar o alto-falante full range (conexão do sistema de 2 vias), defina o interruptor FRONT HPF para "ON" (página 9).
→ Ao conectar os alto-falantes dianteiros e os traseiros (conexão do sistema de 4 alto-falantes), defina os interruptores FRONT HPF e REAR LPF para "OFF" (página 9).

Se essas soluções não ajudarem a melhorar a situação, consulte o revendedor Sony mais próximo.
