Produkttyp	4-Kanal-Verstärker für Autoradio
Marke	Sony
Modell	XM-S400D
Ausgangsleistung (RMS)	45 W x 4 (bei 4 Ω, 1 % Klirrfaktor, 20 Hz - 20 kHz)
Maximale Leistung	200 W x 4 (bei 2 Ω, gebrückt)
Kompatible Impedanz	2 Ω bis 8 Ω (Stereo), 4 Ω bis 8 Ω (gebrückt)
Frequenzgang	10 Hz - 50 kHz (+/-1 dB)
Signal-Rausch-Verhältnis	> 100 dB
Hochpassfilter (HPF)	Einstellbarer Filter: 40 Hz - 500 Hz
Tiefpassfilter (LPF)	Einstellbarer Filter: 40 Hz - 500 Hz
Audioeingänge	4 Lautsprecherpegeleingänge (High-Level) oder RCA (Low-Level)
Audioausgänge	4 Kanäle (Schraubklemmen)
Versorgungsspannung	12 V Gleichstrom (Fahrzeug)
Stromverbrauch	Ca. 15 A (bei voller Leistung)
Abmessungen (B x H x T)	268 mm x 50 mm x 202 mm
Gewicht	2,2 kg
Gehäusematerial	Druckguss-Aluminium (Wärmeableitung)
Zusätzliche Funktionen	Kabelfernbedienungseingang, thermischer Schutz und Kurzschlussschutz
Pflege und Reinigung	Mit einem trockenen Tuch entstauben; keine Lösungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen; vor dem Eingriff Strom abschalten
Ersatzteile und Reparierbarkeit	Interner Sicherung (30 A) austauschbar; keine öffentlichen Ersatzteile

Häufig gestellte Fragen - XM-S400D SONY

Wie hoch ist die tatsächliche Leistung des Sony XM-S400D Verstärkers?

Die RMS-Leistung beträgt 45 W pro Kanal bei 4 Ohm (20-20 kHz, 1 % Klirrfaktor). Gebrückt erreicht sie bis zu 200 W x 2 bei 4 Ohm.

Kann ich 2-Ohm-Lautsprecher an diesen Verstärker anschließen?

Ja, der XM-S400D unterstützt Impedanzen von 2 Ohm in Stereo, was mehr Leistung (ca. 70 W pro Kanal) ermöglicht.

Wie wird eine Brückenschaltung am Sony XM-S400D durchgeführt?

Verwenden Sie die vorderen und hinteren Kanäle, indem Sie die entsprechenden + und - Klemmen überbrücken (siehe Schaltplan in der Anleitung). Die minimale Impedanz in Brückenschaltung beträgt 4 Ohm.

Welche Sicherung verwenden und wo befindet sie sich?

Der Verstärker enthält eine interne 30 A Sicherung (Typ ATO). Sie befindet sich an der Seite des Geräts unter einer Abdeckung. Verwenden Sie eine Sicherung mit gleicher Stromstärke.

Wie stelle ich die Hochpass- und Tiefpassfilter ein?

Die Filter werden über zwei Potentiometer auf der Oberseite eingestellt: HPF (Hochpass) und LPF (Tiefpass). Stellen Sie je nach Lautsprechern von 40 Hz bis 500 Hz ein (z. B. 80 Hz für einen Subwoofer).

Wird der Verstärker normal heiß?

Ja, eine leichte Erwärmung ist normal. Das Aluminiumgehäuse leitet die Wärme ab. Wenn es sehr heiß wird, überprüfen Sie die Belüftung und die Lautsprecherimpedanz.

Kann ich High-Level-Eingänge (Lautsprecher) ohne Konverter verwenden?

Ja, der XM-S400D akzeptiert direkt High-Level-Signale über die Eingangsklemmen. Kein Line/RCA-Konverter erforderlich.

Wie schließe ich das Fernbedienungskabel an?

Das Fernbedienungskabel (blau/weiß) wird an den Fernbedienungsausgang des Autoradios (normalerweise blaues Kabel) angeschlossen. Es schaltet den Verstärker mit dem Autoradio ein/aus.

Welchen Kabelquerschnitt für die Stromversorgung verwenden?

Verwenden Sie ein Stromkabel mit einem Querschnitt von mindestens 4 mm² (AWG 12) bei einer Länge von 5 Metern. Das Massekabel sollte den gleichen Querschnitt haben.

Der Verstärker schaltet sich während des Gebrauchs aus, was tun?

Dies kann an Überhitzung, Kurzschluss oder Überspannung liegen. Überprüfen Sie die Belüftung, die Lautsprecherimpedanz und die Batteriespannung. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG XM-S400D SONY

Für mögliche spätere Service-Anfragen, notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer: S/N: ____

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unten auf dem Gerät selber.

Hergestellt in Thailand

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Dieses Produkt wurde von oder für die Sony Corporation hergestellt.

Anfragen an den Importeur oder zur

Produktkonformität auf Grundlage der

Gesetzgebung in Europa senden Sie bitte an den

Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930

Zaventem, Belgien.

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der

Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku, dem Produkt oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält.

Durch Ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust

eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden.

Um sicherzustellen, dass das Produkt und die Batterie korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab.

Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab.

Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Dieses Symbol weist den Benutzer auf eine heiße Oberfläche hin. Das Symbol gilt nur bei Modellen für Europa.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Merkmale und Funktionen

• Maximale Ausgangsleistung von 100 W pro Kanal (an 4 Ω).
• Integrierter LP- (Niedrigpassfilter) und HP-Filter (Hochpassfilter).
  • Schutzschaltung und -anzeige sind vorhanden.
• Das Gerät kann direkt an den Lautsprecherausgang der Autoanlage angeschlossen werden, wenn diese nicht über einen Line-Ausgang verfügt (Hochleistungseingangsverbindung).
• Dank der Einschaltfunktion mit Hochleistungseingangserkennung kann das Gerät ohne eine REMOTE-Verbindung aktiviert werden.
• Technologie der Klasse D* wird unterstützt.

\* Technologie der Klasse D

Mit der Technologie der Klasse D können Musiksignale mithilfe von MOSFETs in Impulssignale hoher Geschwindigkeit konvertiert und verstärkt werden. Sie zeichnet sich außerdem durch eine hohe Effizienz und geringe Hitzeentwicklung aus.

Inhalt

Merkmale und Funktionen .... 3

Betrieb

Lage und Funktion der Bedienelemente.....4

Installation und Anschlüsse

Montageteile und Anschlusszubehör ..... 5

Installation....5

Anschlüsse 6

Stromanschlüsse 6

Eingangsverbindungen....7

Lautsprecherverbindungen 9

Weitere Informationen

Sicherheitsmaßnahmen 10

Wartung....10

Austauschen der Sicherung ..... 10

Technische Daten 11

Störungsbehebung 12

Betrieb

Lage und Funktion der Bedienelemente

1 Anzeige POWER/PROTECT

Leuchtet bei Betrieb grün.

Wenn die Schutzschaltung anspricht, blinkt die Anzeige POWER/PROTECT. Näheres finden Sie unter „Störungsbehebung“ (Seite 12).

② Anschluss SIGNAL INPUT

Zum Anschließen des mitgelieferten Cincheingangskabels oder Hochleistungseingangskabels.

3 Schalter INPUT SELECT

Zum Ein stellen des Eingangssignals auf „2CH“ oder „4CH“.

4 Schalter REAR LPF (Niedrigpassfilter)

Zum Einstellen des Niedrigpassfilters (LPF) auf „ON“ oder „OFF“.

5 Schalter FRONT HPF (Hochpassfilter)

Zum Einstellen des Hochpassfilters (HPF) auf „ON“ oder „OFF“.

6 Schlitz für die mitgelieferte Halterung

Setzen Sie die Halterung ein und sichern Sie sie mit der Schraube, wenn Sie das Gerät auf der Montageplatte oder einer ebenen Oberfläche montieren.

7 Sicherungshalterung (15A)

Wenn Sie die Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit 15 A zu verwenden.

8 Anschluss POWER/OUTPUT

Zum Anschließen des mitgelieferten Stromversorgungskabels.

Installation und Anschlüsse

Montageteile und Anschlusszubehör

① Hauptgerät

② Stromversorgungskabel

④ Hochleistungseingangskabel

⑤ Halterung

⑥ Halterungsschraube ø 2,6 mm × 6 mm

⑦ Befestigungsschraube ø 4 mm × 20 mm

In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführt.

Installation

• Montieren Sie das Gerät auf einer ebenen Oberfläche.
  • Montieren Sie das Gerät an einer Stelle,
  — An der es beim Fahren nicht hinderlich ist.
  — An der es weder direktem Sonnenlicht noch Warmluft von der Heizung ausgesetzt ist.

— An der es nicht mit dem Fahrer, anderen Fahrzeuginsassen oder irgendwelchen Materialien in Berührung kommt, da das Gerät bei Betrieb heiß wird.

- Montieren Sie das Gerät nicht unter dem Bodenbelag im Auto, wo die Wärmeableitung des Geräts erheblich beeinträchtigt würde.

Montieren des Geräts

Halten Sie eine Montageplatte bereit, die stärker als 20 mm ist, da die mitgelieferten Befestigungsschrauben ⑦ alle 20 mm lang sind. Das Gerät kann auch ohne Montageplatte auf einer ebenen Oberfläche im Fahrzeug montiert werden.

1 Setzen Sie die mitgelieferten

Montagehalterungen ⑤ in die Schlitze am Gerät ein und sichern Sie sie mit den mitgelieferten Halterungsschrauben ⑥.

2 Platzieren Sie das Gerät auf der Montageplatte und markieren Sie die Position für die beiden Schraubenbohrungen.
3 Bohren Sie an jeder Markierung auf der Montageplatte ein Führungsloch mit einem Durchmesser von 3 mm.

4 Stellen Sie das Gerät auf die Montageplatte und befestigen Sie es mit den mitgelieferten Befestigungsschrauben ⑦.

• Lösen Sie, bevor Sie irgendwelche Anschlüsse vornehmen, den Massepol an der Autobatterie, um Kurzschlüsse zu vermeiden.
• Wenn Ihr Auto mit einem Bordnavigationssystem o. Ä. ausgestattet ist und Sie das Massekabel von der Autobatterie lösen, kann der Speicher des Systems beschädigt werden. Lassen Sie das Massekabel angeschlossen und schließen Sie das +12-V-Stromversorgungskabel erst an, nachdem alle anderen Kabel angeschlossen wurden. So können Sie Kurzschlüsse vermeiden.
• Erwenden Sie Lautsprecher mit geeigneter Leistung. Lautsprecher mit zu geringer Kapazität können beschädigt werden.
• Verbinden Sie den Anschluss des Lautsprechersystems nicht mit der Autokarosserie und verbinden Sie den Anschluss des rechten Lautsprechers nicht mit dem des linken Lautsprechers.
• Verlegen Sie die Kabel für die Ein- und Ausgänge nicht in der Nähe der Stromversorgungskabel. Andernfalls kann es zu Interferenzen kommen.

Stromanschlüsse

• Schließen Sie das +12-V-Stromversorgungskabel erst an, wenn alle anderen Kabel angeschlossen und die Einstellungen an diesem Gerät vorgenommen wurden.
• Akten Sie darauf, das Massekabel des Geräts fest an ein Metallteil des Autos anzuschließen. Bei einer losen Verbindung kann es zu einer Fehlfunktion des Verstärkers kommen.
• Achten Sie darauf, das Fernbedienungskabel der Autoanlage an das Fernbedienungseingangskabel (REM) des mitgelieferten Stromversorgungskabels anzuschließen.
• Bei einer Autoanlage ohne Fernbedienungsausgang für den Verstärker verbinden Sie das Fernbedienungseingangskabel (REM) des mitgelieferten Stromversorgungskabels mit der Stromversorgung für Zubehörgeräte.
• Erwenden Sie ein Stromversorgungskabel mit angebrachter Sicherung (15 A).
• Alle Stromversorgungskabel, die an den positiven Pol der Batterie angeschlossen werden, müssen in einem Abstand von nicht mehr als 450 mm vom Batteriepol mit einer Sicherung versehen sein, und zwar bevor sie durch Metallflächen hindurchgeführt werden.
• Vergewissern Sie sich, dass die Kabel der Autobatterie, die an das Auto angeschlossen sind (Karosserieerde), mindestens so stark sind wie das Hauptstromversorgungskabel, das an die Batterie und den Verstärker angeschlossen ist.
• Bei Betrieb mit voller Leistung liegt eine Stromstärke von über 15 A im System an. Achten Sie deshalb darauf, dass die an das +12-V- bzw. Massekabel (GND) dieses Geräts angeschlossenen Kabel mindestens 14 Gauge (AWG-14) aufweisen oder eine Schnittfläche von mehr als 2 mm² haben.

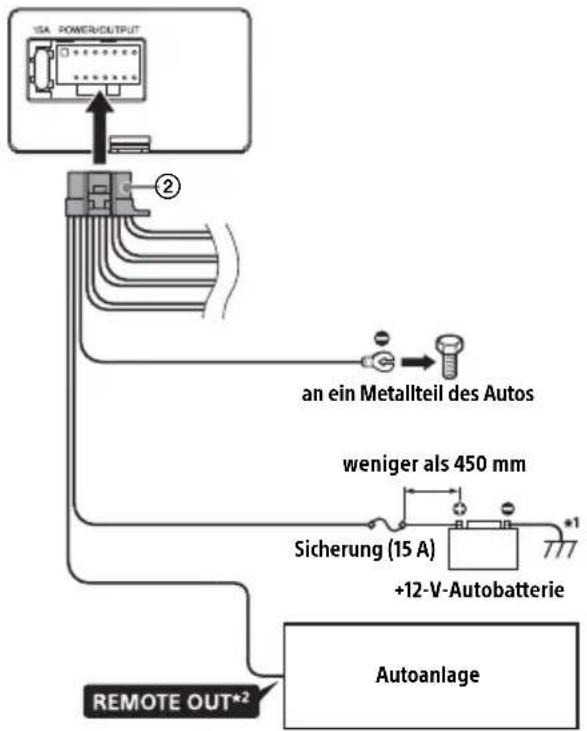

Vornehmen der Stromanschlüsse

Schließen Sie das mitgelieferte

Stromversorgungskabel an den Anschluss POWER/OUTPUT am Gerät an.

*1 Karosserieerde.
*2 Bei der werkseitigen oder einer anderen Autoanlage ohne Fernbedienungsausgang für den Verstärker verbinden Sie das Fernbedienungseingangskabel (REM) des mitgelieferten Stromversorgungskabels mit der Stromversorgung für Zubehörgeräte. Bei einer Hochleistungseingangsverbindung kann die Autoanlage auch ohne eine REMOTE-Verbindung aktiviert werden. Es kann jedoch nicht garantiert werden, dass diese Funktion bei allen Autoanlagen zur Verfügung steht.

Eingangsverbindungen

Stellen Sie den Schalter INPUT SELECT je nach Eingangsverbindung auf „2CH“ oder „4CH“. Weitere Einzelheiten schlagen Sie bitte auch in der mit der Autoanlage gelieferten Anleitung nach.

A Leitungseingangsverbindung

Stellen Sie den Schalter INPUT SELECT bei der Lautsprecherverbindung 1 auf „4CH“ (Seite 9).

B Leitungseingangsverbindung

Stellen Sie den Schalter INPUT SELECT bei der Lautsprecherverbindung 2 auf „2CH“ (Seite 9).

C Hochleistungseingangsverbindung

Stellen Sie den Schalter INPUT SELECT bei der Lautsprecherverbindung 1 auf „4CH“ (Seite 9).


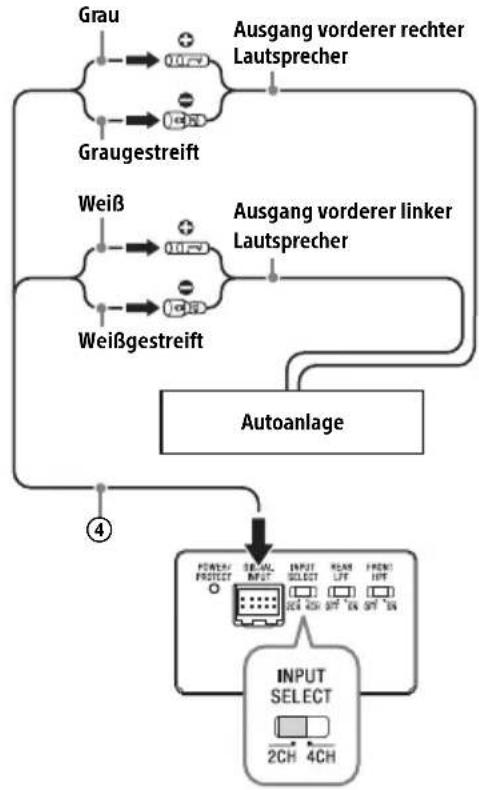

D Hochleistungseingangsverbindung

Stellen Sie den Schalter INPUT SELECT bei der Lautsprecherverbindung 2 auf „2CH“ (Seite 9).

Lautsprecherverbindungen

Stellen Sie den Schalter REAR LPF und den Schalter FRONT HPF je nach Lautsprechersystem auf „ON“ oder „OFF“.

Weitere Einzelheiten schlagen Sie bitte auch in der mit den Lautsprechern gelieferten Anleitung nach.

1 4-Lautsprecher-System

Zum Einstellen bei der Eingangsverbindung A (Seite 7) oder C (Seite 8).

2 2-Wege-System

Zum Einstellen bei der Eingangsverbindung B (Seite 7) oder D (Seite 8).

Hinweis

Bei diesem System wird die Lautstärke des Tiefstton lautsprechers mit dem Fader-Regler der Autoanlage eingestellt.

Weitere Informationen

Sicherheitsmaßnahmen

• Dieses Gerät ist ausschließlich für den Betrieb an 12 V Gleichstrom (negative Erdung) bestimmt.
• Verwenden Sie Lautsprecher mit einer Impedanz von 4 Ω bis 8 Ω.
• Schließen Sie keine Aktivlautsprecher (mit integrierten Verstärkern) an das Gerät an. Andernfalls können die Aktivlautsprecher beschädigt werden.
• Installieren Sie das Gerät nicht an Orten, an denen es folgenden Bedingungen ausgesetzt ist:

— Hohen Temperaturen, beispielsweise aufgrund von direktem Sonnenlicht oder Warmluft von einer Heizung

— Regen oder Feuchtigkeit
— Staub oder Schmutz
— Schräger Oberfläche
— Direktem Kontakt mit Fahrer oder anderen Fahrzeuginsassen.

• Wenn Sie das Fahrzeug längere Zeit in direktem Sonnenlicht parken, kann die Temperatur im Wageninneren erheblich ansteigen. Lassen Sie das Gerät in diesem Fall etwas abkühlen, bevor Sie es benutzen.
• Winn Sie das Gerät horizontal installieren, achten Sie darauf, dass der Bodenbelag o. Ä. im Auto das Gerät nicht bedeckt.
• Wenn sich das Gerät zu nahe an der Autoanlage oder an der Antenne befindet, kann es zu Interferenzen kommen. Installieren Sie dieses Gerät in diesem Fall weiter von der Autoanlage oder von der Antenne entfernt.
• Wird die Autoanlage nicht mit Strom versorgt, überprüfen Sie die Anschlüsse.
• Dieses Gerät arbeitet mit einer Schutzschaltung*, um die Transistoren und Lautsprecher bei einer Fehlfunktion des Verstärkers zu schützen. Versuchen Sie nicht, die Schutzschaltungen zu testen, indem Sie das Gerät abdecken oder ungeeignete Lasten anschließen.
• Breiben Sie das Gerät nicht mit einer schwachen Batterie, da die optimale Leistungsfähigkeit von einer guten Stromversorgung abhängt.

- Stellen Sie die Lautstärke Ihrer Autoanlage aus Sicherheitsgründen nur so hoch ein, dass Sie andere Geräusche noch wahrnehmen können.

\* Schutzschaltung

Dieser Verstärker ist mit einer Schutzschaltung ausgestattet, die in folgenden Fällen reagiert:

— Wenn das Gerät überhitzt ist
— Wenn Gleichstrom erzeugt wird
- Wenn an den Lautsprecheranschlüssen ein Kurzschluss auftritt.

Wenn die Schutzschaltung anspricht, blinkt die Anzeige POWER/PROTECT. Näheres finden Sie unter „Störungsbehebung“ (Seite 12).

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert zu verwenden. Dieser ist über der Sicherungshalterung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen Sie die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Gerät geliefert wurde. Andernfalls kann es zu Schäden am Gerät kommen.

Technische Daten

Schaltkreissystem

OTL-Schaltkreis (ohne Ausgangstransformator), Pulsgeregeltes Stromversorgungsteil

Eingänge

Cinchbuchsen, Hochleistungseingangsanschluss

Eingangspegel

1 V (Cinchbuchsen), 8 V (Hochleistungseingang)

Ausgänge

Lautsprecheranschlüsse

Lautsprecherimpedanz 4 Ω - 8 Ω

Maximale Leistungsabgabe

4 Lautsprecher: 100 W × 4 (an 4 Ω)

Nennleistung

(Spannung bei 14,4 V, 1 kHz, 1% gesamte harmonische Verzerrung) 4 Lautsprecher: 45 W × 4 (an 4 Ω)

Frequenzgang

20 Hz - 20 kHz ( ^+ dB)

Harmonische Verzerrung max. 0,08% (bei 1 kHz

Niedrigpassfilter

120 Hz, 12 dB/Oktave

Hochpassfilter

120 Hz, 12 dB/Oktave

Stromversorgung

Autobatterie mit 12 V Gleichstrom (negative Erdung)

Stromversorgungsspannung 10,5 V - 16 V

Stromentnahme

bei Nennleistung: 15 A (4 Ω, 45 W × 4) Fernbedienungseingang: 1 mA

Abmessungen

ca. 162,8 mm × 37,3 mm × 62,6 mm (B/H/T) ohne vorstehende Teile und Bedienelemente

ca. 0,46 kg (ohne Zubehör)

Lieferumfang:

Hauptgerät (1) Montageteile und Anschlusszubehör (1 Satz)

Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Störungsbehebung

Anhand der folgenden Checkliste zur Störungsbehebung können Sie die meisten Probleme, die möglicherweise an dem Gerät auftauchen, selbst beheben. Bevor Sie die folgende Checkliste durchgehen, lesen Sie bitte die Anschluss- und Bedienungsanweisungen.

Die Anzeige POWER/PROTECT leuchtet nicht.

→ Die Sicherung ist durchgebrannt.
— Tauschen Sie die Sicherung gegen eine neue aus.
→ Das Mosekabel ist nicht fest angeschlossen.
— Befestigen Sie das Massekabel fest an einem Metallteil des Autos.
→ Die am Fernbedienungseingangskabel (REM) eingespeiste Spannung ist zu niedrig.
— Schalten Sie die Autoanlage ein, falls sie nicht eingeschaltet ist.
— Verwenden Sie ein Relais, wenn das System mit zu vielen Verstärkern arbeitet.
→ Überprüfen Sie die Batteriespannung (10,5 V - 16 V).

Die Anzeige POWER/PROTECT blinkt schnell (alle 0,2 Sekunden) und das Gerät schaltet sich automatisch aus.

→ Die Lautsprecherausgänge wurden kurzgeschlossen.
- Nehmen Sie alle Datenträger aus der Autoanlage, schalten Sie die angeschlossenen Geräte aus und stellen Sie die Ursache für den Kurzschluss fest.
→ Das Lautsprecher- und das Massekabel sind nicht fest angeschlossen.
- Nehmen Sie alle Datenträger aus der Autoanlage und schalten Sie die angeschlossenen Geräte aus. Schließen Sie dann das Lautsprecherkabel fest an und befestigen Sie das Massekabel an einem Metallteil des Autos.
→ As Gerät ist überhitzt.
— Warten Sie, bis das Gerät abgekühlt ist.
- Überprüfen Sie, ob die Impedanz der angeschlossenen Lautsprecher unter 4 Ω liegt.

Die Anzeige POWER/PROTECT blinkt langsam (einmal pro Sekunde) und der Ton wird leise.

→ Das Gerät ist überhitzt und die Temperaturschutzschaltung spricht an.
— Drehen Sie die Lautstärke herunter.

Das Gerät wird außergewöhnlich heiß.

→ Verwenden Sie nur Lautsprecher mit der geeigneten Impedanz von 4 Ω - 8 Ω.
→ Stellen Sie das Gerät unbedingt an einem Ort mit ausreichender Luftzufuhr auf.

Von der Lichtmaschine sind Störgeräusche zu hören.

→ Die Stromversorgungskabel sind zu nahe an den Cinchkabeln verlegt.
— Achten Sie auf einen ausreichenden Abstand zwischen diesen Kabeln und den Cinchkabeln.
→ Das Massekabel ist nicht fest angeschlossen.
— Befestigen Sie das Massekabel fest an einem Metallteil des Autos.

Der Filterschalter ist falsch eingestellt.

→ Bei Anschluss eines Tiefsttonlautsprechers (2-Wege-System-Verbindung) stellen Sie den Schalter REAR LPF auf „ON“ (Seite 9).
→ Bei Anschluss eines Breitbandlautsprechers (2-Wege-System-Verbindung) stellen Sie den Schalter FRONT HPF auf „ON“ (Seite 9).
→ Bei Anschluss von Frontlautsprechern und Hecklautsprechern (4-Lautsprecher-System-Verbindung) stellen Sie die Schalter FRONT HPF und REAR LPF auf „OFF“ (Seite 9).

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler.

Harmonische vervorming

1 V (RCA-stiftkontakter),

8 V (hög inmatningsnivå)

Utgångar

Högtalaruttag

Högtalarimpedans

4 Ω - 8 Ω

Maximal uteffekt

4 högtalare: 100 W × 4 (vid 4 Ω)

Märkuteffekt
