Typ produktu	Wzmacniacz 4-kanałowy do samochodu
Marka	Sony
Model	XM-S400D
Moc wyjściowa (RMS)	45 W x 4 (przy 4 Ω, 1% zniekształceń, 20 Hz - 20 kHz)
Moc maksymalna	200 W x 4 (przy 2 Ω, w mostku)
Impedancja kompatybilna	2 Ω do 8 Ω (stereo), 4 Ω do 8 Ω (mostek)
Pasmo przenoszenia	10 Hz - 50 kHz (+/-1 dB)
Stosunek sygnał/szum	> 100 dB
Filtr górnoprzepustowy (HPF)	Filtr regulowany: 40 Hz - 500 Hz
Filtr dolnoprzepustowy (LPF)	Filtr regulowany: 40 Hz - 500 Hz
Wejścia audio	4 wejścia poziomu głośnikowego (wysoki poziom) lub RCA (niski poziom)
Wyjścia audio	4 kanały (zaciski śrubowe)
Napięcie zasilania	12 V DC (pojazd)
Pobór prądu	Około 15 A (przy pełnej mocy)
Wymiary (długość x wysokość x głębokość)	268 mm x 50 mm x 202 mm
Waga	2,2 kg
Materiał obudowy	Aluminium odlewane (odprowadzanie ciepła)
Dodatkowe funkcje	Wejście przewodowego pilota, zabezpieczenie termiczne i przeciwzwarciowe
Konserwacja i czyszczenie	Odkurzyć suchą szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Nie wystawiać na wilgoć; odciąć zasilanie przed interwencją
Części zamienne i naprawialność	Bezpiecznik wewnętrzny (30 A) wymienny; brak części zamiennych dla konsumentów

Często zadawane pytania - XM-S400D SONY

Jaka jest rzeczywista moc wzmacniacza Sony XM-S400D?

Moc RMS wynosi 45 W na kanał przy 4 omach (20-20 kHz, 1% zniekształceń). W mostku może osiągnąć 200 W x 2 przy 4 omach.

Czy mogę podłączyć głośniki 2-omowe do tego wzmacniacza?

Tak, XM-S400D obsługuje impedancje 2 omów w stereo, co pozwala uzyskać większą moc (około 70 W na kanał).

Jak wykonać montaż w mostku w Sony XM-S400D?

Użyj kanałów przednich i tylnych, mostkując odpowiednie zaciski + i - (zobacz schemat w instrukcji). Minimalna impedancja w mostku wynosi 4 omy.

Jakiego bezpiecznika użyć i gdzie się znajduje?

Wzmacniacz zawiera wewnętrzny bezpiecznik 30 A (typ ATO). Znajduje się z boku urządzenia pod zaślepką. Użyj bezpiecznika o takim samym natężeniu.

Jak ustawić filtry górno- i dolnoprzepustowy?

Filtry ustawia się za pomocą dwóch potencjometrów na górze: HPF (górnoprzepustowy) i LPF (dolnoprzepustowy). Regulacja od 40 Hz do 500 Hz w zależności od głośników (np. 80 Hz dla subwoofera).

Czy wzmacniacz normalnie się nagrzewa?

Tak, lekkie nagrzewanie jest normalne. Aluminiowa obudowa odprowadza ciepło. Jeśli robi się bardzo gorący, sprawdź wentylację i impedancję głośników.

Czy mogę użyć wejść wysokopoziomowych (głośnikowych) bez konwertera?

Tak, XM-S400D akceptuje bezpośrednio sygnały wysokopoziomowe przez zaciski wejściowe. Nie potrzeba konwertera liniowego/RCA.

Jak podłączyć kabel pilota?

Kabel pilota (niebiesko-biały) podłącza się do wyjścia pilota w radiu samochodowym (zwykle niebieski przewód). Umożliwia włączanie/wyłączanie wzmacniacza razem z radiem.

Jaki przekrój kabla zasilającego zastosować?

Użyj kabla zasilającego o przekroju co najmniej 4 mm² (AWG 12) dla długości 5 metrów. Kabel masowy powinien mieć ten sam przekrój.

Wzmacniacz wyłącza się podczas użytkowania, co robić?

Może to być spowodowane przegrzaniem, zwarciem lub przepięciem. Sprawdź wentylację, impedancję głośników i napięcie akumulatora. Jeśli problem nadal występuje, skonsultuj się z profesjonalistą.

INSTRUKCJA OBSŁUGI XM-S400D SONY

Wyprodukowano w Tajlandii

Uwaga dla klientów: poniższe informacje mają zastosowanie wyłącznie do urządzeń, które zostały wprowadzone do sprzedaży w krajach stosujących dyrektywy Unii Europejskiej

Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation.

Importer w UE: Sony Europe B.V.

Zapytania do importera w UE i zapytania dotyczące zgodności produktu w Europie należy kierować do autoryzowanego przedstawiciela producenta, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Pozbywanie się zużytych baterii i zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki)

Ten symbol umieszczony na produkcie, baterii lub na jej opakowaniu oznacza, że ten ani produkt ani bateria nie mogą być ona traktowane jako odpad komunalny.

Symbol ten dla pewnych rodzajów baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) stosuje się jako dodatkowe oznaczenie, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu.

Odpowiednio gospodarując zużytymi produktami i zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne.

W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej.

Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki.

W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt lub bateria.

Ten symbol ma na celu ostrzec użytkownika o obecności gorącej powierzchni. Ten symbol dotyczy wyłącznie modeli europejskich.

W przypadku pytań lub problemów dotyczących urządzenia, których nie omówiono w tej instrukcji należy skontaktować się z najbliższym sprzedawcą produktów firmy Sony.

Cechy charakterystyczne

• Maksymalna moc wyjściowa to 100 W na kanał (przy 4 Ω).
• Wbudowany filtr LP (dolnoprzepustowy) i HP (górnoprzepustowy).
• Wbudowany obwód i wskaźnik zabezpieczający.
• Można dokonać bezpośredniego połączenia z wyjściem głośnika w samochodowym zestawie audio, jeśli nie jest on wyposażony w wyjście liniowe (połączenie wejścia wysokiego poziomu).
• Funkcja wykrywania wysokiego poziomu po włączeniu zasilania umożliwia włączenie tego urządzenia bez potrzeby wykonywania połączenia REMOTE.
• oslugiwana jest technologia klasy D*.

\* Technologia klasy D

Technologia klasy D to metoda konwersji i wzmac niania sygnałów muzycznych za pomocą tranzystorów MOSFET na sygnały impulsów o dużej szybkości. Ponadto charakteryzuje się ona dużą skutecznością i niską emisją cieplną.

Spis treści

Cechy charakterystyczne 3

Czynność

Rozmieszczenie i funkcje elementów sterujących 4

Instalacja i podłączanie

Części instalacji i podłączania ....5
Instalacja 5
Podłączanie 6
Połączenia zasilające....6
Połączenia wejściowe ..... 7
Połączenia głośników ..... 9

Dodatkowe informacje

Środki ostrożności....10
Konserwacja....10

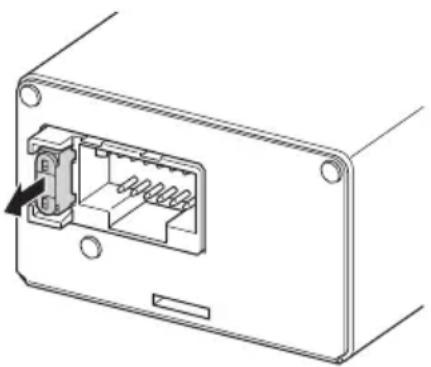

Wymiana bezpiecznika ....10
Dane techniczne 11
Rozwiązywanie problemów 12

Czynność

Rozmieszczenie i funkcje elementów sterujących

1 Wskaźnik POWER/PROTECT

Świeci na zielono podczas pracy. Jeśli aktywowany zostanie obwód ochronny, wskaźnik POWER/PROTECT miga. Aby uzyskać szczegółowe informacje, patrz „Rozwiązywanie problemów” (strona 12).

2 Złącze SIGNAL INPUT

Można podłączyć za pomocą dostarczonego przewodu wejściowego RCA lub przewodu wejścia wysokiego poziomu.

3 Przełącznik INPUT SELECT

Ustawia sygnał wejściowy na „2CH” lub „4CH”.

4 Przełącznik REAR LPF (filtr dolnoprzepustowy)

Ustawia filtr dolnoprzepustowy (LPF) na „ON” lub „OFF”.

5 Prełącznik FRONT HPF (filtr górnoprzepustowy)

Ustawia filtr górnoprzepustowy (HPF) na „ON” lub „OFF”.

6 Szczelina na dostarczony wspornik

Należy włożyć wspornik i przykręcić go śrubą, aby przymocować urządzenie na płycie montażowej lub płaskiej powierzchni.

7 Uchwyt bezpiecznika (15A)

W przypadku wymiany bezpiecznika należy użyć bezpiecznika 15 A.

8 Złącze POWER/OUTPUT

Można podłączyć przy użyciu dostarczonego przewodu zasilającego.

Instalacja i podłączanie

Części instalacji i podłączania

① Urządzenie główne

② Przewód zasilający

③ Przewód wejściowy RCA

④ Przewód wejścia wysokiego poziomu

⑤ Wspornik

⑥ Śruba wspornika ø 2,6 mm × 6 mm

⑦ Śruba montażowa ø 4 mm × 20 mm

Ta lista części nie obejmuje całej zawartości opakowania.

Instalacja

• Urządzenie należy zamocować na płaskiej powierzchni.
• Urządzenie należy zamocować w miejscu, w którym
  — łądzenie nie będzie przeszkadzać kierowcy w wykonywaniu normalnych ruchów.

— Urządzenie nie będzie narażone na bezpośrednie promienie słońca lub gorące powietrze z nagrzewnicy.
— Urządzenie nie będzie dotykać kierowcy/pasa żerów ani materiałów w samochodzie, ponieważ nagrzewa się ono w trakcie pracy.

- Nie instaluj urządzenia pod chodnikiem samochodowym, gdzie zostanie zakłócona wymiana gorącego powietrza z urządzenia.

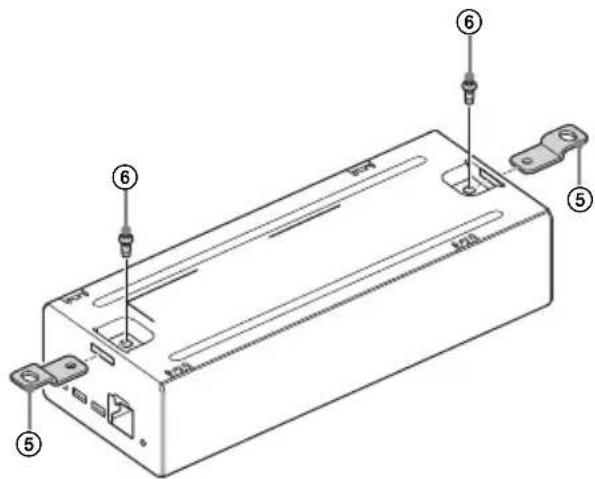

Mocowanie urządzenia

Należy przygotować płytę montażową o grubości większej niż 20 mm, ponieważ wszystkie dostarczone śruby montażowe ⑦ mają długość 20 mm. Urządzenie można również zamontować na płaskiej p owierzchni samochodu, bez użycia płyty montażowej.

1 Należy włożyć dostarczone wsporniki montażowe ⑤ do szczelin w urządzeniu i przykręcić je dostarczonymi śrubami wsporników ⑥.

2 Należy umieścić urządzenie na płycie montażowej i zaznaczyć położenie dwóch otworów na śruby.
3 Wywiercić otwór o średnicy 3 mm w każdym oznaczonym punkcie na płycie montażowej.

4 Umieścić urządzenie na płycie montażowej i przymocować je za pomocą dostarczonych śrub montażowych ⑦.

• Przed podłączeniem urządzenia należy odłączyć uziemienie akumulatora samochodu w celu uniknięcia spięcia.
• Jeśli samochód ma wbudowany system komputerowy do nawigacji lub innych funkcji, odłączenie przewodu uziemienia od akumulatora samochodu może uszkodzić pamięć komputera. Pozostawienie podłączonego przewodu uziemienia i odłączenie przewodu zasilającego +12 V do czasu podłączenia pozostałych przewodów może zapobiec zwarciom.
• Nłży używać głośników o odpowiedniej mocy znamionowej. Głośniki o zbyt małej mocy mogą zostać uszkodzone.
• Nie należy podłączać zacisku ⊖ zestawu głośnikowego do karoserii samochodu ani zacisku ⊖ prawego głośnika do zacisku lewego głośnika.
• Przewody wejściowe i wyjściowe należy umieścić z dala od przewodu zasilającego. Poprowadzenie ich w pobliżu siebie może doprowadzić do powstania zakłóceń.

Połączenia zasilające

• Pzewód zasilający +12 V należy podłączyć dopiero po podłączeniu wszystkich pozostałych przewodów i wprowadzeniu ustawień na tym urządzeniu.
• Pzewód uziemienia urządzenia należy starannie podłączyć do metalowego elementu karoserii samochodu. Luźne połączenie przewodu może doprowadzić do niewłaściwego działania wzmacniacza.
• Należy się upewnić, że przewód zdalnego sterowania samochodowego zestawu audio został podłączony do zacisku zdalnego sterowania (REM) w dostarczonym przewodzie zasilającym.
• Jeśli używany jest samochodowy zestaw audio bez wyjścia zdalnego sterowania na wzmacniaczu, zacisk wejściowy zdalnego sterowania (REM) w dostarczonym przewodzie zasilającym należy podłączyć do zasilacza urządzeń dodatkowych.
• Neży używać przewodu zasilającego z bezpiecznikiem (15 A).
• Na wszystkich przewodach zasilających podłączonych do dodatniego zacisku akumulatora należy umieścić bezpieczniki w odległości nie większej niż 450 mm od zacisku akumulatora, przed przejściem przewodu przez jakikołwiek metalowy element.
• Naży się upewnić, że przewody akumulatora podłączone do pojazdu (uziemienie do karoserii) mają grubość co najmniej równą grubości głównego przewodu zasilającego prowadzącego od akumulatora do wzmacniacza.
• Przy pełnym zasilaniu przez zestaw przepływa prąd o natężeniu ponad 15 A. Dlatego należy sprawdzić, czy przewody, które mają być podłączone do zacisków +12 V i GND tego urządzenia mają średnicę przynajmniej rozmiaru 14 (AWG-14) lub powierzchnię przekroju większą niż 2 mm².

Wykonywanie połączeń zasilających

Podłączyć dostarczony przewód zasilający do złącza POWER/OUTPUT urządzenia.

*1 Uziemienie do karoserii.
*2 Jeśli posiada się fabryczny lub inny samochodowy zestaw audio bez wyjścia zdalnego sterowania wzmacniacza, należy podłączyć wejście zdalnego sterowania (REM) dostarczonego przewodu zasilającego do źródła zasilania urządzenia. W przypadku połączenia wejścia wysokiego poziomu samochodowy zestaw audio może być również aktywowany bez konieczności użycia połączenia REMOTE. Nie ma gwarancji, że funkcja ta będzie dostępna w przypadku samochodowego zestawu audio.

Połączenia wejściowe

Ustawić przełącznik INPUT SELECT na „2CH” lub „4CH” stosownie do połączenia wejściowego. Ponadto należy zapoznać się z instrukcją dostarczoną z samochodowym zestawem audio, aby uzyskać dalsze szczegóły.

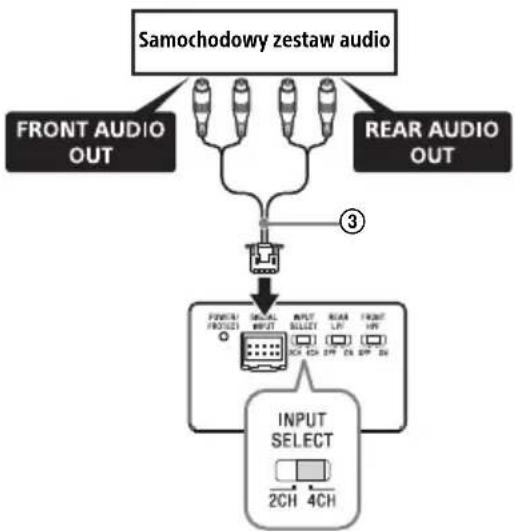

A Połączenie wejścia liniowego

Ustawić przełącznik INPUT SELECT na „4CH” w przypadku połączenia z głośnikiem 1 (strona 9).

B Połączenie wejścia liniowego

Ustawić przełącznik INPUT SELECT na „2CH” w przypadku połączenia z głośnikiem 2 (strona 9).

C Połączenie wejścia wysokiego poziomu

Ustawić przełącznik INPUT SELECT na „4CH” w przypadku połączenia z głośnikiem 1 (strona 9).

D Połączenie wejścia wysokiego poziomu

Ustawić przełącznik INPUT SELECT na „2CH” w przypadku połączenia z głośnikiem 2 (strona 9).

Połączenia głośników

Ustawić przełącznik REAR LPF i przełącznik FRONT HPF na „ON” lub „OFF” stosownie do zestawu głośników.

Ponadto należy zapoznać się z instrukcją dostarczoną z głośnikami, aby uzyskać dalsze szczegóły.

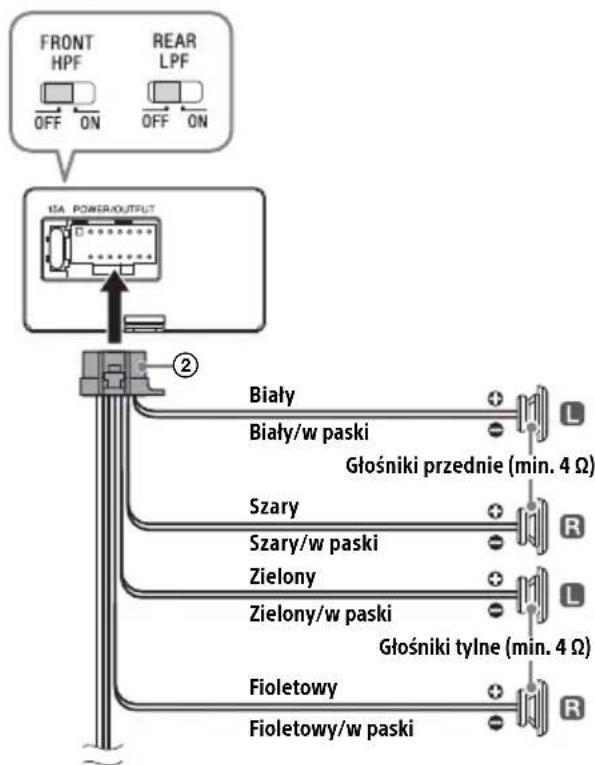

1 Zestaw składający się z 4 głośników

Ustawić w przypadku połączenia wejściowego A (strona 7) lub C (strona 8).

2 Zestaw dwudrożny

Ustawić w przypadku połączenia wejściowego B (strona 7) lub D (strona 8).

Uwaga

W tym zestawie głośność subwoofera reguluje się za pomocą regulatora mocy głośników przednich i tylnych odbiornika samochodowego.

Dodatkowe informacje

Środki ostrożności

• Urządzenie zaprojektowano do pracy tylko przy zasilaniu 12 V DC z minusem na masie.
• Użyć głośników o impedancji 4 Ω lub 8 Ω.
• Nie podłączać głośników aktywnych (z wbudowanymi wzmacniaczami) do urządzenia. W przeciwnym razie może dojść do uszkodzenia wzmacniacza i głośników aktywnych.
• Unikaj instalowania urządzenia w miejscach:

— O wysokiej temperaturze, takich jak miejsca nasłonecznione, lub w pobliżu źródeł gorącego powietrza i grzejników;

— Mokrych lub wilgotnych;
— Zakurzonych lub brudnych;
— Na powierzchniach pochyłych;
— W bezpośrednim kontakcie z kierowcą/pasażerami.

- Jeśli samochód zostanie zaparkowany w miejscu narażonym na bezpośrednie działanie promieni słonecznych, a we wnętrzu samochodu dojdzie do znacznego podniesienia temperatury, przed skorzystaniem z urządzenia należy umożliwiać jego ostygnięcie.

• Pdczas instalowania urządzenia w poziomie należy upewnić się, że urządzenie nie zostało zakryte chodnikiem samochodowym ani innymi elementami.
• Jeśli urządzenie zostanie umieszczone zbyt blisko samochodowego zestawu audio lub anteny, może dojść do zakłóceń. W tym przypadku oddal wzmacniacz od samochodowego zestawu audio lub anteny.
• Jeśli do samochodowego zestawu audio nie jest dostarczane zasilanie, należy sprawdzić połączenia.
• Niniejsze urządzenie zawiera obwód ochronny* zapewniający ochronę tranzystorom i głośnikom w przypadku awarii wzmacniacza. Nie należy sprawdzać obwodów ochronnych przez zasłanianie urządzenia lub podłączanie nieodpowiedniego obciążenia.
• № należy używać urządzenia przy niskim poziomie naładowania akumulatora, ponieważ optymalna wydajność zależy od odpowiedniej mocy zasilania.

- Zwzględów bezpieczeństwa należy ustawić umiark owaną głośność samochodowego zestawu audio, tak aby słyszeć dźwięki dobiegające z zewnątrz samochodu.

\* Obwód ochronny

Wzmacniacz jest dostarczany z obwodem ochronnym, który działa w następujących przypadkach:

— Przegrzanie urządzenia,
— Zasilanie prądem stałym,
— Zwarcie gniazd głośnika.

Jeśli aktywowany zostanie obwód ochronny, wskaźnik POWER/PROTECT będzie migać. Aby uzyskać szczegółowe informacje, patrz „Rozwiązywanie problemów” (strona 12).

W przypadku pytań lub problemów dotyczących urządzenia, których nie omówiono w tej instrukcji należy skontaktować się z najbliższym sprzedawcą produktów firmy Sony.

Konserwacja

Wymiana bezpiecznika

Przy wymianie bezpiecznika należy użyć bezpiecznika o odpowiedniej liczbie amperów, która została podana nad uchwytem bezpiecznika. Jeśli bezpiecznik przepali się, należy sprawdzić połączenie i wymienić bezpiecznik. Jeśli bezpiecznik ponownie przepali się po wymianie, może to oznaczać awarię wewnętrzną. W takim przypadku należy skontaktować się z najbliższym sprzedawcą produktów firmy Sony.

Nie wolno używać bezpiecznika o liczbie amperów przekraczającej wartość określoną dla bezpiecznika dostarczonego z urządzeniem, ponieważ może to spowodować uszkodzenie urządzenia.

Dane techniczne

Obwód

Obwód typu OTL (wyjście bez transformatora),

Zasilanie impulsowe

Wejścia

Gniazda RCA typu jack,

Połączenie wejścia wysokiego poziomu

Poziom sygnału wejściowego

1 V (gniazda RCA typu jack),

8 V (wejście wysokiego poziomu)

Wyjścia

Zaciski głośników

Impedancja głośników

4 -8

Maksymalna moc wyjściowa

4 głośniki: 100 W × 4 (przy 4 Ω)

Wyjście znamionowe

(przy napięciu zasilania 14,4 V, 1 kHz, 1% THD)

4 głośniki: 45 W × 4 (przy 4 Ω)

Pasmo przenoszenia

20 Hz - 20 kHz ( ^+ dB)

Znieksztalcenia harmoniczne

0,08% lub mniej (przy 1 kHz, 4 Ω)

Filtr dolnoprzepustowy

120 Hz, 12 dB/oktawę

Filtr górnoprzepustowy

120 Hz, 12 dB/oktawę

Wymagania dotyczące zasilania

Akumulator samolotowy 12 V DC

(minus na masie)

Napięcie źródła zasilania

10,5 V - 16 V

Pobór prądu

Przy znamionowej mocy wyjściowej: 15 A (4 Ω,

45 W × 4)

Wejście zdalnego sterowania: 1 mA

Wymiary

Ok. 162,8 mm × 37,3 mm × 62,6 mm (s/w/g) bez

części wystających i elementów sterowania

A 37,3 mm

B 62,6 mm

© 31,3 mm

D 162,8 mm

E 176,8 mm

Waga

Ok. 0,46 kg bez akcesoriów

Zawartość opakowania:

Urządzenie główne (1)

Części instalacji i podłączania (1 zestaw)

Sprzedawca może nie sprzedawać niektórych z wymienionych powyżej akcesoriów. Szczegółowe informacje można uzyskać u sprzedawcy.

Projekt i dane techniczne mogą ulec zmianie bez powiado mienia.

Rozwiązywanie problemów

Poniższa lista kontrolna ułatwii rozwiązanie większości problemów, które mogą wystąpić podczas obsługi urządzenia. Przed zapoznaniem się z poniższą listą kontrolną zapoznaj się z procedurami dotyczącymi podłączania i obsługi urządzenia.

Wskaźnik POWER/PROTECT nie świeci się.

→ Przepalił się bezpiecznik.
— Należy wymienić bezpiecznik na nowy.
→ Przewód uziemienia nie jest poprawnie podłączony.
— Zamocować przewód uziemienia do metalowego punktu samochodu.
→ Napięcie doprowadzane do przewodu wejścia zdalnego sterowania (REM) jest za niskie.
— Włączyć samochodowy zestaw audio, jeśli nie jest włączony.
— Użyć przekaźnika, jeśli w układzie znajduje się zbyt wiele wzmacniaczy.
→ Sprawdzić napięcie akumulatora (10,5 V – 16 V).

Wskaźnik POWER/PROTECT miga szybko (raz na 0,2 sekundy) i urządzenie wyłącza się automatycznie.

→ Wyjścia głośników są zwarte.
— Wyjąć nośnik z samochodowego zestawu audio i wyłączyć podłączony sprzęt, a następnie określić przyczynę zwarć.
→ Przewody głośnika i uziemienia nie są prawidłowo podłączone.

- Wyjąć nośnik z samochodowego zestawu audio i wyłączyć podłączony sprzęt, a następnie podłączyć prawidłowo przewód głośnika i przymocować przewód uziemienia do metalowego elementu samochodu.

→ Urządzenie jest przegrzane.

— Poczekać, aż urządzenie ostygnie.

— Sprawdzić, czy impedancja podłączonych głośników jest niższa od 4 Ω.

Wskaźnik POWER/PROTECT miga powoli (raz na sekundę), a dźwięk jest niski.

→ Urządzenie przegrzało się i aktywowany został obwód zabezpieczenia termicznego.
— Zmniejszyć głośność.

Urządzenie bardzo się nagrzewa.

→ Użyć głośników o odpowiedniej impedancji 4 Ω – 8 Ω.
→ Umieścić urządzenie w dobrze wentylowanym miejscu.

Słyszalny jest szum alternatora.

→ Przewody zasilania zostały zainstalowane zbyt blisko przewodów pinowych RCA.

— Umieścić przewody z dala od siebie.

→ Przewód uziemienia nie jest poprawnie podłączony.

— Zamocować przewód uziemienia do metalowego punktu samochodu.

Przełącznik filtra jest ustawiony w niewłaściwej pozycji.

→ W przypadku podłączania subwoofera (podłączenie zestawu dwudrożnego), ustawić przełącznik REAR LPF na „ON” (strona 9).
→ W przypadku podłączania głośnika pełnozakresowego (podłączenie zestawu dwudrożnego), ustawić przełącznik FRONT HPF na „ON” (strona 9).
→ Wprzypadku podłączania głośników przednich i tylnych (podłączenie zestawu 4-głośnikowego), ustawić przełączniki FRONT HPF i REAR LPF na „OFF" (strona 9).

Jeśli te rozwiązania nie pomogą poprawić sytuacji, należy skonsultować się z najbliższym sprzedawcą produktów firmy Sony.
