MANUAL DE USUARIO XM-S400D SONY

Fabricado en Tailandia

Aviso para los clientes: la información siguiente resulta de aplicación solo a los equipos comercializados en países afectados por las directivas de la UE

Este producto ha sido fabricado por, o en nombre de Sony Corporation.

Importador UE: Sony Europe B.V.

Las consultas relacionadas con el Importador a la UE o con la conformidad del producto en Europa deben dirigirse al representante autorizado por el fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.

Tratamiento de las baterías y equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de tratamiento selectivo de residuos)

Este símbolo en el producto, en la batería o en el embalaje indica que el producto y la batería no pueden ser tratados como un residuo doméstico normal.

En algunas baterías este símbolo puede utilizarse en combinación con un símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo.

Al asegurarse de que estos productos y baterías se desechan correctamente, usted ayuda a prevenir las consecuencias potencialmente negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación. El reciclaje de materiales ayuda a conservar los recursos naturales.

En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos sea necesaria una conexión permanente con la

batería incorporada, esta batería solo deberá ser reemplazada por personal técnico cualificado para ello.

Para asegurarse de que la batería será tratada correctamente, entregue estos productos al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos.

Para las demás baterías, consulte la sección donde se indica cómo extraer la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado de baterías.

Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto o la batería.

Este símbolo tiene el objetivo de alertar al usuario de la presencia de una superficie caliente. El símbolo se aplica solo en los modelos de Europa.

Si tiene preguntas o problemas relacionados con la unidad que no se contemplan en este manual, consulte a su representante Sony más cercano.

Características

• Potencia máxima de salida de 100 W por canal (a 4 Ω).
• Filtro LP (paso bajo) y filtro HP (paso alto) integrados.
• Se proporciona un circuito de protección y un indicador.
• Es posible realizar una conexión directa con la salida de altavoz de un sistema de audio para automóvil si el vehículo no está equipado con salida de línea (Conexión de entrada de alto nivel).
• El encendido del sensor de alto nivel permite que se active esta unidad sin necesidad de una conexión remota (REMOTE).
• Compatible con tecnología Clase D*.

* Tecnología Clase D

La tecnología Clase D es un método para convertir y amplificar señales de música con MOSFET a señales de pulsos de alta velocidad. Además, ofrece una eficiencia superior y baja generación de calor.

Tabla de contenidos

Características....3

Funcionamiento

Ubicación y función de los controles. ..... 4

Instalación y conexiones

Componentes de instalación y conexiones.....5
Instalación....5
Conexiones....6
Conexiones de alimentación ..... 6
Conexiones de entrada .....7
Conexiones de los altavoces ..... 9

Información adicional

Precauciones....10
Mantenimiento 10
Sustitución del fusible....10
Especificaciones 11
Resolución de problemas ..... 12

Funcionamiento

Ubicación y función de los controles

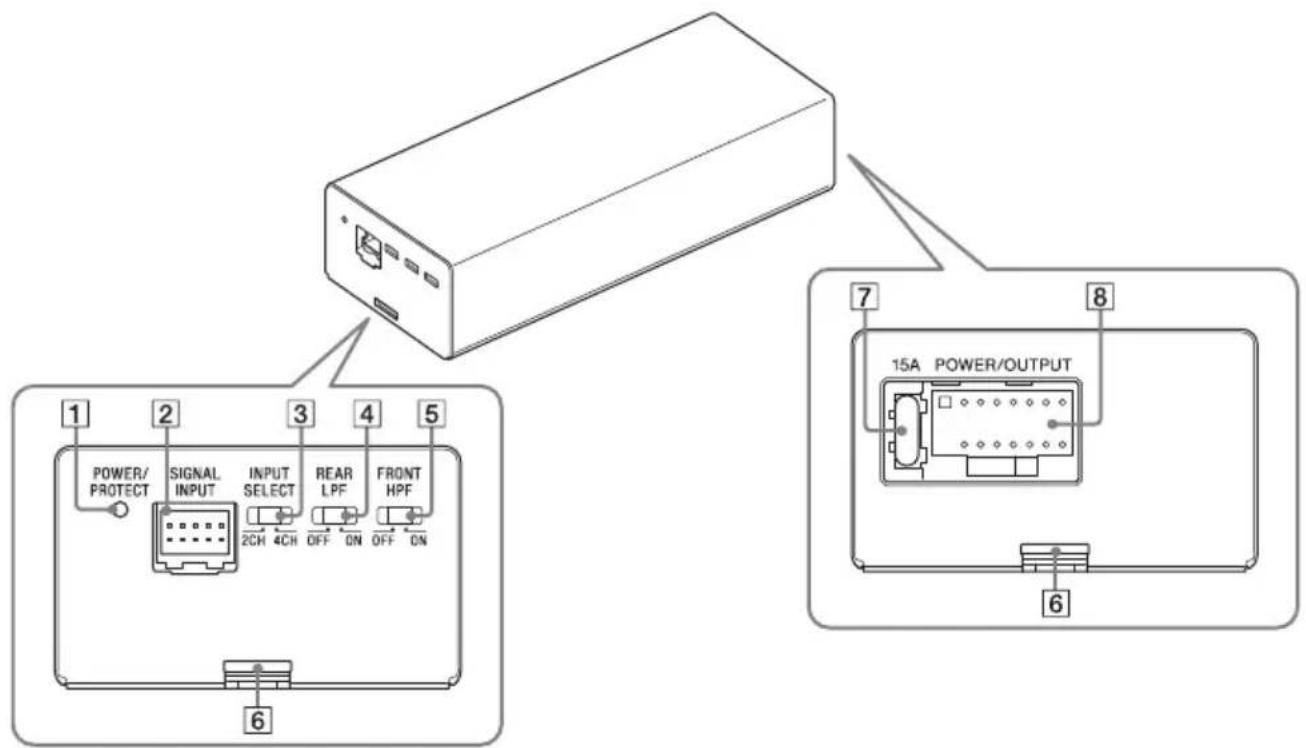

1 Indicador POWER/PROTECT

Se activa una luz verde mientras se encuentra en funcionamiento.

Si el circuito de protección se activa, el indicador POWER/PROTECT parpadea. Si desea obtener más detalles, consulte "Resolución de problemas" (página 12).

2 Coector de SIGNAL INPUT

Se puede conectar con el cable de entrada RCA suministrado o el cable de entrada de alto nivel.

3 Interruptor de INPUT SELECT

Establece la señal de entrada en "2CH" o "4CH".

4 Interruptor REAR LPF (filtro de paso bajo)

Establece el filtro de paso bajo (LPF) en "ON" u "OFF".

5 Interruptor FRONT HPF (filtro de paso alto)

Establece el filtro de paso alto (HPF) en "ON" u "OFF".

6 Abertura para el soporte suministrado

Inserte el soporte y sujételo con el tornillo para montar la unidad en el tablero de montaje o la superficie plana.

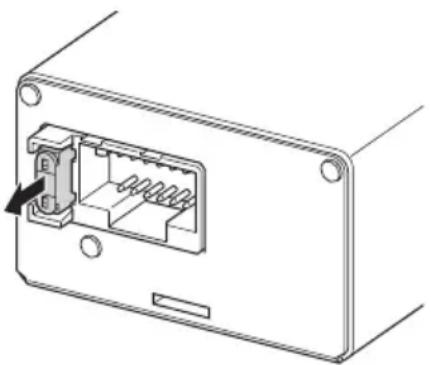

7 Portafusibles (15A)

Al reemplazar el fusible, asegúrese de usar uno con 15 A.

8 Conector de POWER/OUTPUT

Se puede conectar con el cable de conexión de alimentación suministrado.

Instalación y conexiones

Componentes de instalación y conexiones

① Unidad principal

② Cable de conexión de alimentación

③ Cable de entrada RCA

④ Cable de entrada de alto nivel

⑤ Soporte

⑥ Tornillo de soporte ø 2,6 mm × 6 mm

⑦ Tornillo de montaje ø 4 mm × 20 mm

Esta lista de componentes no menciona todo el contenido del embalaje.

Instalación

• Monte la unidad en una superficie plana.
• Monte la unidad

— Dónde no inteífra con las maniobras habituales del conductor.
— Dónde no quede expuesta a la luz solar directa ni al aire caliente de la calefacción.
— Dónde no entre en contacto con el conductor o el pasajero, ni con los materiales del automóvil, ya que se calienta durante el uso.

- No instale la unidad debajo de la alfombra, donde la disipación del calor de la unidad disminuirá considerablemente.

Montaje de la unidad

Prepare un tablero de montaje más grueso que 20 mm, porque los tornillos de montaje suministrados ⑦ tienen 20 mm de largo. La unidad también se puede montar en la superficie plana del automóvil sin un tablero de montaje.

1 Inserte los soportes de montaje suministrados ⑤ en las aberturas de la unidad y sujételos con los tornillos de soporte suministrados ⑥.

2 Coloque la unidad en el tablero de montaje y marque las posiciones de los dos orificios para los tornillos.
3 Haga un orificio de 3 mm en cada marca del tablero de montaje.

4 Coloque la unidad en el tablero de montaje y sujétela con los tornillos de montaje suministrados ⑦.

• Antes de realizar cualquier conexión, desconecte el terminal de toma a tierra de la batería del automóvil para evitar cortocircuitos.
• Si el automóvil está equipado con un sistema computarizado de navegación o con cualquier otra finalidad, la desconexión del cable de toma a tierra de la batería del automóvil puede dañar la memoria de la computadora. Para evitar cortocircuitos, se debe dejar el cable de toma a tierra conectado y desconectar el cable de la fuente de alimentación de +12 V hasta que se terminen de conectar los demás cables.
• Asegúrese de utilizar altavoces con una potencia nominal adecuada. Si utiliza altavoces de capacidad limitada, pueden dañarse.
• No conecte el terminal ⊖ del sistema de altavoces del chasis del automóvil, ni el terminal ⊖ del altavoz derecho al del altavoz izquierdo.
• Instale los cables de entrada y de salida lejos del cable de la fuente de alimentación. Hacerlo puede generar ruido por interferencias.

Conexiones de alimentación

• õnecte el cable de la fuente de alimentación de +12 V solo después de que se hayan conectado los demás cables y se hayan configurado todos los ajustes de esta unidad.
• Asegúrese de conectar el cable de toma a tierra de la unidad de manera segura a un punto metálico del automóvil. Una conexión floja puede causar un mal funcionamiento del amplificador.
• Asegúrese de conectar el cable del control remoto de la unidad de audio del automóvil a la terminal de entrada remota (REM) del cable conexión de alimentación suministrada.
• Si utiliza una unidad de audio para automóvil sin salida de control remoto para el amplificador, conecte la terminal de la entrada remota (REM) del cable de conexión de alimentación suministrado a la fuente de alimentación auxiliar.
• Utilice un cable de fuente de alimentación con un fusible adjunto (15 A).
• Todos los cables de alimentación conectados al polo positivo de la batería deben conectarse a un fusible situado dentro de los 450 mm del polo de la batería, y antes de pasar por cualquier otra pieza metálica.
• Asegúrese de que los cables de batería del automóvil que estén conectados a él (tierra a chasis) tengan un ancho igual o superior al del cable de alimentación principal que conecta la batería con el amplificador.
• Úrante el funcionamiento a su máximo potencial, una corriente superior a 15 A fluye por el sistema. Por lo tanto, asegúrese de que los cables que va a conectar a los cables de más de +12 V y GND de esta unidad son de, al menos, calibre 14 (AWG 14) o tienen un área de sección superior a 2 mm ^2 .

Cómo realizar las conexiones de alimentación

Conecte el cable de conexión de alimentación suministrado al conector de POWER/OUTPUT de la unidad.

*1 Tierra a chasis.

*2 Si utiliza el sistema de audio original o algún otro sistema de audio para automóvil sin salida de control remoto para el amplificador, conecte la terminal de la entrada remota (REM) del cable de conexión de alimentación suministrado a la fuente de alimentación auxiliar. Con la conexión de entrada de alto nivel, también puede activarse la unidad de audio del automóvil sin necesidad de una conexión remota REMOTE. Sin embargo, no se garantiza la disponibilidad de esta función en todas las unidades de sistemas de audio para automóviles.

Conexiones de entrada

Ponga el interruptor de INPUT SELECT en "2CH" o "4CH" según la conexión de entrada. Consulte además el manual que se le suministró con su sistema de audio para automóvil si desea obtener más detalles.

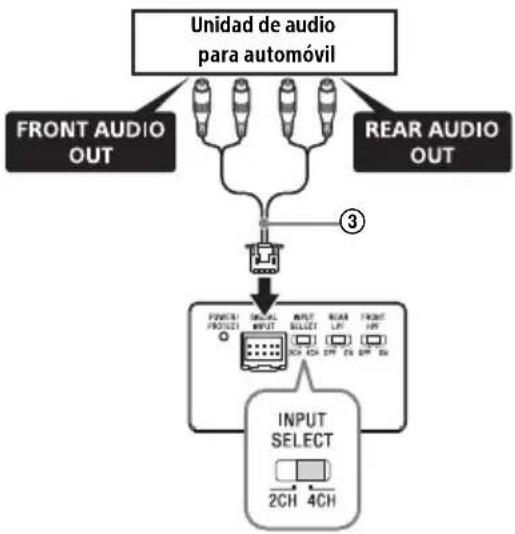

A Conexión de entrada de línea

Ponga el interruptor de INPUT SELECT en "4CH" con la conexión de altavoces 1 (página 9).

B Conexión de entrada de línea

Ponga el interruptor de INPUT SELECT en "2CH" con la conexión de altavoces 2 (página 9).

C Conexión de entrada de alto nivel

Ponga el interruptor de INPUT SELECT en "4CH" con la conexión de altavoces 1 (página 9).

D Conexión de entrada de alto nivel

Ponga el interruptor de INPUT SELECT en "2CH" con la conexión de altavoces 2 (página 9).

Conexiones de los altavoces

Ponga el interruptor REAR LPF y el interruptor FRONT HPF en "ON" u "OFF" según el sistema de altavoces.

Consulte además el manual que se le suministró con su sistema de altavoces si desea obtener más detalles.

1 sistema de 4 altavoces

Con conexión de entrada A (página 7) o C (página 8).

2 Sistema de dos vías

Con conexión de entrada B (página 7) o D (página 8).

Nota

En este sistema, el volumen del altavoz potenciador de graves se controla con el control del balance del sistema de audio del automóvil.

Información adicional

Precauciones

• Esta unidad está diseñada para utilizarse sólo con cc de 12 V negativo a tierra.
• Utilice altavoces con una impedancia de 4 Ω a 8 Ω.
• No conecte altavoces activos (con amplificadores integrados) a la unidad. Hacerlo puede dañar los altavoces activos.

- Evite instalar la unidad en áreas expuestas a:

— Altas temperaturas, como la de la luz solar directa o la del aire caliente de la calefacción

— Lluvia o humedad

— Suciedad o polvo

— Superficie inclinada

— Contacto directo con el conductor o los pasajeros.

- Si aparca su automóvil bajo la luz solar directa y la temperatura aumenta exponencialmente dentro del vehículo, deje que la unidad se enfríe antes de utilizarla.

- Si instala la unidad de forma horizontal, asegúrese de no cubrirla con la alfombra del suelo, etcétera.

- Si la unidad se coloca demasiado cerca del sistema de audio para automóvil o de la antena aérea, pueden producirse interferencias. En ese caso, reubique esta unidad lejos del sistema de audio o de la antena aérea.

- Si el sistema de audio no recibe alimentación, compruebe el estado de las conexiones.

- Esta unidad utiliza un circuito de protección* para proteger los transistores y los altavoces si el amplificador comienza a funcionar mal. No intente probar los circuitos de protección cubriendo la unidad o conectando cargas inadecuadas.

- Notilice la unidad si la batería está por agotarse, ya que el rendimiento óptimo del sistema depende de un buen suministro de alimentación.

- Por razones de seguridad, mantenga el volumen del sistema de audio en un nivel moderado para que pueda oír otros sonidos provenientes del tránsito.

\* Circuito de protección

Este amplificador se suministra con un circuito de protección que se activa en los siguientes casos:

— Cuando la unidad se sobrecalienta
— Cuando se general una corriente CC
— Cuando se produce un cortocircuito en las terminales del altavoz.

Si un circuito de protección se activa, el indicador POWER/PROTECT parpadea. Si desea obtener más detalles, consulte "Resolución de problemas" (página 12).

Si tiene preguntas o problemas relacionados con la unidad que no se contemplan en este manual, consulte a su representante Sony más cercano.

Mantenimiento

Sustitución del fusible

Si reemplaza el fusible, asegúrese de utilizar uno con el mismo amperaje que se indica en el portafusibles. Si el fusible deja de funcionar, compruebe la conexión de alimentación y sustituya el fusible. Si el fusible deja de funcionar nuevamente luego de la sustitución, es posible que se deba a un mal funcionamiento interno. En ese caso, consulte a su representante Sony más cercano.

Nunca utilice un fusible con un amperaje superior al que se suministra con la unidad, ya que podría dañarla.

Especificaciones

Sistema de circuito

Circuito OTL (salida sin transformador),

Suministro de alimentación por impulsos

Entradas

Tomas con terminales RCA,

Conector de entrada de alto nivel

Nivel de entrada

1 V (tomas con terminales RCA),

8 V (entrada de alto nivel)

Salidas

Terminales de altavoz

Impedancia de altavoz

4 -8

Salida máxima

Respuesta de frecuencia

20 Hz - 20 kHz ( ^+ dB)

Distorsión armónica

0,08 % o inferior (a 1 kHz, 4 Ω)

Filtro de paso bajo

120 Hz, 12 dB/oct

Filtro de paso alto

120 Hz, 12 dB/oct

Requisitos de alimentación

Batería de automóvil de cc 12 V y (negativo a tierra)

Voltaje de la fuente de alimentación

10,5 V - 16 V

Consumo de energía

Con salida nominal: 15 A (4 Ω, 45 W × 4)

Entrada remota: 1 mA

Dimensiones

Aprox. 162,8 mm × 37,3 mm × 62,6 mm (an/al/prf) no incluye componentes y controles salientes

A 37,3 mm

B 62,6 mm

© 31,3 mm

D 162,8 mm

E 176,8 mm

Masa

Aprox. 0,46 kg, no se incluyen los accesorios

Contenido del embalaje:

Unidad principal (1)

Piezas para instalación y conexiones (1 juego)

Es posible que su representante comercial no cuente con algunos de los accesorios antes mencionados. Consulte al representante comercial para obtener más información.

Los diseños y las especificaciones están sujetos a modificaciones sin previo aviso.

Resolución de problemas

La siguiente lista lo ayudará a corregir la mayoría de los problemas que puede tener con la unidad.

Antes de continuar con la lista que figura a continuación, consulte los procedimientos relativos a la conexión y al funcionamiento.

El indicador POWER/PROTECT no se enciende.

→ El fusible dejó de funcionar.
— Reemplace el fusible.
→ El cable de toma a tierra no está firmemente conectado.
— Conéctelo firmemente a un punto metálico del automóvil.
→ El voltaje que recibe el terminal de entrada remota (REM) es demasiado bajo.
— Encienda el sistema de audio del automóvil si no está en funcionamiento.
- Utilice un relé si el sistema utiliza demasiados amplificadores.
→ Compruebe el voltaje de la batería (cc 10,5 V – 16 V).

El indicador POWER/PROTECT parpadea rápidamente (una vez cada 0,2 segundos) y la unidad se apaga automáticamente.

→ Las salidas del altavoz están en cortocircuito.

- Quite los elementos multimedia del sistema de audio del automóvil y apague el equipo conectado. A continuación, determine la causa del cortocircuito.

→ Ecable del altavoz y el de la toma a tierra no están firmemente conectados.

- Quite los elementos multimedia del sistema de audio del automóvil y apague el equipo conectado. A continuación, conecte el cable del altavoz firmemente y ajuste el cable de toma a tierra a un punto metálico del automóvil.

→ a unidad se calentó excesivamente.

— Espere a que la unidad se enfríe.
— Compruebe que la impedancia de los altavoces conectados sea inferior a 4 Ω.

El indicador POWER/PROTECT parpadea lentamente (una vez por segundo) y el sonido disminuye.

→ La unidad se calentó excesivamente y se activó el protector térmico.

— Disminuya el volumen.

La unidad eleva la temperatura de forma exponencial.

→ Utilice altavoces con una impedancia adecuada de 4 Ω a 8 Ω.
→ Asegúrese de colocar la unidad en un lugar bien ventilado.

Se escuchan ruidos del alternador.

→ Los cables de conexión del alternador se instalaron demasiado cerca de los cables con terminales RCA.
— Manténgalos alejados unos de otros.
→ El cable de toma a tierra no está firmemente conectado.
— Conéctelo firmemente a un punto metálico del automóvil.

El interruptor del filtro está en una posición incorrecta.

→ Al conectar el altavoz potenciador de graves (conexión de sistema de dos vías), ponga el interruptor REAR LPF en "ON" (página 9).
→ Al conectar el altavoz de gama completa (conexión de sistema de dos vías), ponga el interruptor FRONT HPF en "ON" (página 9).
→ Al conectar los altavoces delanteros y traseros (conexión de sistema de cuatro altavoces), ponga los interruptores FRONT HPF y REAR LPF en "OFF" (página 9).

Si estas soluciones no ayudan a mejorar la situación, consulte a su representante comercial Sony más cercano.

③ Cabo de entrada RCA

Ajuste com conexão de entrada B (página 7) ou D (página 8).

Observação

Saídas de pinos RCA,

1 V (saídas de pinos RCA),
