Tipo de producto	Receptor estéreo integrado
Marca	Sony
Modelo	TA-FE570
Potencia de salida	50 W por canal a 8 ohmios (RMS)
Impedancia de los altavoces	4 a 16 ohmios
Distorsión armónica total	≤ 0,05 %
Relación señal/ruido	≥ 85 dB
Dimensiones (An × Al × Pr)	430 × 135 × 320 mm
Peso	8,0 kg
Alimentación	Red 230 V CA, 50 Hz
Consumo eléctrico	200 W
Funciones principales	Amplificador, sintonizador FM/AM, selector de entrada, control de tono (graves/agudos), filtro subsónico, loudness, compatible con magnetófono
Entradas de audio	Phono (MM), CD, Tuner, Aux, Tape 1/2
Salidas de audio	Altavoces A/B, auriculares, Tape rec, Pre-out (subwoofer)
Ajustes	Balance, graves, agudos, loudness, filtro subsónico
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes ni productos abrasivos.
Seguridad	Desconectar antes de limpiar. No exponer a la humedad ni a fuentes de calor. Utilizar en un lugar bien ventilado.
Piezas de repuesto y reparabilidad	Disponibles a través de los centros de servicio autorizados Sony. Algunas piezas se pueden pedir en línea.
Información general	Manual de instrucciones disponible para descargar. Número de serie ubicado en la placa trasera.

Preguntas frecuentes - TA-FE570 SONY

¿Cómo conectar altavoces al Sony TA-FE570?

Utilice los terminales de tornillo en la parte trasera: conecte el cable rojo al terminal positivo (+) y el cable negro al terminal negativo (-). Asegúrese de respetar la impedancia mínima de 4 ohmios.

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté bien conectado y que la toma de corriente funcione. Intente presionar el botón de encendido. Si el problema persiste, consulte a un técnico autorizado.

¿Cómo ajustar el volumen y el balance?

Use el botón Volume en el panel frontal. El balance se ajusta con el botón Balance para equilibrar el sonido entre los canales izquierdo y derecho.

¿Puedo conectar un reproductor de CD o un tocadiscos?

Sí, la entrada CD está dedicada a los reproductores de CD. Para un tocadiscos, use la entrada Phono (compatible con cápsulas MM) conectando la tierra.

¿Cómo usar la función Loudness?

Presione el botón Loudness para reforzar los graves y agudos a bajo volumen. Suéltelo para volver a un sonido normal.

¿Qué significan los indicadores en el panel frontal?

Los indicadores muestran el estado del aparato: Power (encendido), Stereo (recepción FM estéreo), Protected (protección activada).

¿Cómo grabar una fuente en un casete?

Conecte un magnetófono a la toma Tape Rec. Seleccione la fuente con el selector de entrada. Presione Play/Record en el magnetófono. El nivel de grabación se ajusta mediante el botón Record Level si está presente.

¿El aparato se calienta normalmente?

Sí, cierto calor es normal. Asegúrese de que las ranuras de ventilación estén despejadas. Si el sobrecalentamiento persiste, apague el aparato y verifique la ventilación.

¿Cómo limpiar la carcasa?

Use un paño suave y seco ligeramente húmedo (no mojado). Nunca use productos químicos o abrasivos. Desconecte el aparato antes de la limpieza.

¿Dónde encontrar el manual de instrucciones completo?

El manual está disponible gratuitamente en formato PDF en el sitio notice-facile.com. Puede descargarlo directamente desde la página del producto.

MANUAL DE USUARIO TA-FE570 SONY

Manual de instrucciones ES

TA-FE570

TA-FE370

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

Instale el sistema de modo que el cable de alimentación se pueda desenchufar del enchufe de pared de forma inmediata en caso de problemas.

Para evitar incendios, no cubra la ventilación del aparato con periódicos, manteles, cortinas, etc. No coloque velas encendidas sobre el aparato.

Para evitar el riesgo de incendios o descargas eléctricas, no coloque recipientes llenos de líquidos, como jarrones, sobre el aparato.

No tire las pilas más que en lugares de recolección de artículos nocivos.

Precauciones

Seguridad

• No desarme la caja porque podría recibir una descarga eléctrica. En caso de avería, solicite los servicios de personal cualificado.
• Si dentro de la caja cae algún objeto sólido o líquido, desenchufe el amplificador y haga que sea comprobado por personal cualificado.

Fuentes de alimentación

• Antes de utilizar el amplificador, compruebe si su tensión de alimentación es idéntica a la de la red local. La tensión de alimentación está indicada en la placa de características de la parte posterior del amplificador.
• La unidad no se desconectará de la fuente de alimentación principal (red) mientras esté enchufada en un tomacorriente de la red aunque desconecte la alimentación en la misma.
• Cuando no vaya a utilizar el amplificador durante mucho tiempo, cerciórese de desenchufarlo de la toma de la red. Para desconectar el cable de alimentación, tire del enchufe, no tire nunca del propio cable.
• El cable de alimentación de CA solamente deberá ser reemplazado por personal cualificado.

Ubicación

• Coloque el amplificador en un lugar adecuadamente ventilado para evitar el recalentamiento interno del mismo y prolongar su duración.
• No coloque el amplificador cerca de fuentes térmicas, ni en un lugar sometido a la luz solar directa, a polvo excesivo, ni a golpes.

- No coloque nada sobre el amplificador, ya que podría bloquear los orificios de ventilación y provocar el mal funcionamiento.

Operación

Antes de conectar otros componentes, cerciórese de desconectar la alimentación y desenchufar el amplificador.

Limpieza del amplificador

Limpie la caja, el panel y los controles con un paño suave ligeramente humedecido en una solución poco concentrada de detergente. No utilice ningún tipo de estropajo, polvo abrasivo, ni disolventes como alcohol o bencina.

Para evitar el aullido

Haga lo siguiente:

– reduzca el volumen.
- mantenga el giradiscos lo más alejado posible de los altavoces.
– coloque amortiguadores adquiridos en una tienda del ramo, en la base del giradiscos.
- cuando utilice un micrófono, manténgalo alejado de los altavoces.
Para más protección contra el aullido, coloque los altavoces o el giradiscos sobre un tablero pesado de madera o sobre una plancha de hormigón.

Si tiene alguna pregunta o problema en relación con su amplificador, consulte con su proveeder Sony.

Descripción de este manual

Las instrucciones de este manual son para los modelos TA-FE570 y TA-FE370. Compruebe su número de modelo observando el panel posterior de su amplificador. Este manual, para fines de ilustración se utiliza el modelo TA-FE570 a menos que se indique lo contrario. Cualquier diferencia en la operación se indicará claramente en el texto, por ejemplo “TA-FE570 solamente”.

Tipos de diferencias

Función FE570 FE370

Recepción de EON ●

Función de escucha ●de cintas

Tomacorrientes de ●* ●*CA conmutables

* Excepto el modelo para el Reino Unido.

Sugerencia

En las instrucciones de este manual se describen los controles de este amplificador.

Con respecto a los detalles sobre el control con el mando a distancia, consulte “Descripción de las teclas del mando a distancia” de la página 11.

Índice

Identificación de partes

Unidad principal 4

Preparativos

Desembalaje 5

Descripción general de las conexiones.. 5

Conexión de componentes de audio ..... 6

Conexión del sistema de altavoces ..... 7

Conexiones de los cables de alimentación .... 7

Operaciones básicas

Escucha de música.... 8

Grabación 9

Información adicional

Solución de problemas .... 10

Especificaciones 10

Descipción de las teclas del mando a distancia .... 11

Identificación de partes

Los elementos están dispuestos en orden alfabético.

Con respecto a los detalles, refiérase a las páginas indicadas entre paréntesis ().

Unidad principal

BALANCE 8 (8)

BASS 10 (8)

Control VOLUME 5 (8)

EON LINK (TA-FE570 solamente) 13 (8)

Indicador STANDBY 1

INPUT SELECTOR 4 (8, 9)

LOUDNESS 6 (8)

Toma PHONES 14 (8)

Selector SPEAKERS 11 (8)

SOURCE DIRECT 7 (8)

TAPE1 MONITOR (TA-FE570 solamente) 12 (9)

TREBLE 9 (8)

I/⏻ (alimentación) 2 (8, 9)

R (sensor de control remoto) 3 (5)

Preparativos

Desembalaje

Compruebe si ha recibido los accesorios suministrados siguientes:

• Mando a distancia RM-S325 (1)
• Pilas Sony R6 (tamaño AA) (2)

Colocación de las pilas en el mando a distancia

Inserte dos pilas R6 (tamaño AA) haciendo coincidir + y – de las mismas con las marcas del interior del compartimiento de las pilas. Cuando utilice el mando a distancia, apunte con él hacia el sensor de control remoto del amplificador.

En utilización normal, las pilas deberán durar unos 6 meses. Cuando el mando a distancia no pueda controlar el amplificador, reemplace todas las pilas.

Notas

• No deje el mando a distancia cerca de un lugar extremadamente cálido ni húmedo.
• No deje caer ningún objeto extraño dentro del mando a distancia, especialmente cuando reemplace las pilas.
• No exponga el sensor del control remoto a la luz solar directa ni a equipos de iluminación. Si lo hiciese, podría causar el mal funcionamiento.
• Cuando no vaya a utilizar el mando a distancia durante mucho tiempo, extráigale las pilas para evitar el daño que podría causar el electrólito de las mismas.

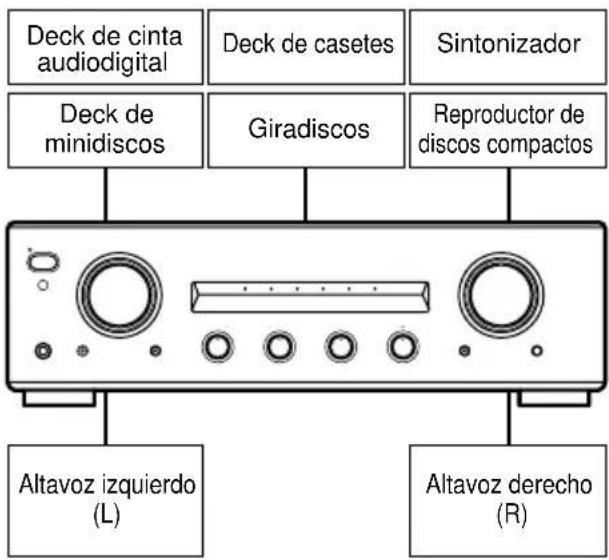

Descripción general de las conexiones

El amplificador le permitirá conectar y controlar los componentes de audio siguientes. Siga los procedimientos de conexión indicados para cada componente que desee conectar.

Antes de comenzar

• Antes de realizar cualquier conexión, desconecte la alimentación de todos los componentes.
• No conecte los cables de alimentación de los diversos componentes mientras no haya finalizado todas las conexiones.
• Para realizar la conexión al amplificador, utilice los cales conectores de audio suministrados con cada componente. Adquiera los cables opcionales requeridos.
• Cerciórese de realizar firmemente las conexiones para evitar zumbidos y ruidos.
• Cuando conecte un cable de audio, cerciórese de conectar las tomas del canal derecho (R) y del izquierdo (L) del amplificador a las tomas R y L de los demás componentes.

Conexión de componentes de audio

Descripción general

En esta sección se describe cómo conectar sus componentes de audio al amplificador.

¿Qué cables se necesitan?

Cables conectores de audio (no suministrados) (2 para cada deck de casetes, deck de cinta audiodigital o deck de minidiscos; 1 para los otros componentes)

La flecha indica el flujo de la señal.

Nota

Las tomas del TA-FE570 se muestran en las ilustraciones siguientes.

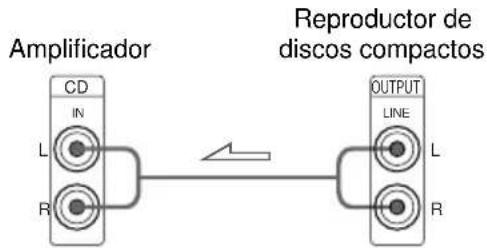

Reproductor de discos compactos

Sintonizador

Amplificador Sintonizador


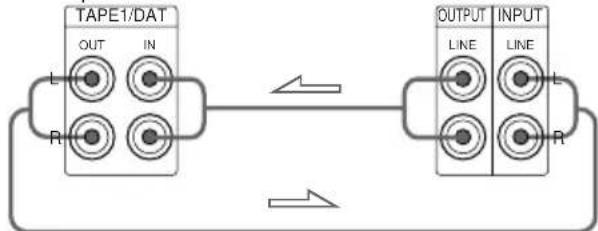

Deck de casetes, deck de cinta audiodigital o deck de minidiscos

Amplificador Deck de casetes

Utilice la configuración mostrada arriba para conectar las tomas OUTPUT e INPUT de:

- un deck de casetes o deck de cinta audiovisual a las tomas TAPE1/DAT.

- un deck de casetes o deck de minidiscos a las tomas TAPE2/MD.

Giradiscos

Amplificador Giradiscos

Para evitar los zumbidos, conecte el cable a tierra en el terminal SIGNAL GND (m) del amplificador.

EON CONTROL

(TA-FE570 solamente)

Amplificador Sintonizador

Si su sintonizador tiene un terminal EON CONTROL OUT, conéctelo al terminal EON CONTROL IN del amplificador para utilizar la función EON (Enhanced Other Networks: Recepción de otras redes mejoradas) del RDS (Sistema de Datos de Radio) (consulte la página 8).

Conexión del sistema de altavoces

Descripción general

En esta sección se describe cómo conectar sus altavoces al amplificador. Antes de realizar las conexiones, quite los tapones de los terminales para los altavoces.

¿Qué cables se necesitan?

Cables de altavoces (no suministrados) (1 para cada altavoz)

Retuerza los extremos pelados de los conductores unos 15 mm. Cerciórese de hacer coincidir los conductores con los terminales apropiados de los componentes: + a + y - a -. Si invirtiese los conductores, el sonido se distorsionaría y se perderían los graves.

Conexiones

Conexiones de los cables de alimentación

Conexión de los cables de alimentación

Conecte el cable de alimentación de este amplificador y de los diversos componentes de audio/vídeo a una toma de la red.

Sugerencia

Se pueden alimentar otros componentes a través de AC OUTLET del amplificador (excepto el modelo para el Reino Unido). Si se conectan otros componentes de audio en AC OUTLET de este amplificador, podrá alimentar los componentes conectados a través del amplificador para que pueda conectar/desconectar todos, con sólo conectar/desconectar el amplificador.

Precaución

Asegúrese de que el consumo total de corriente de todos los componentes conectados a los tomacorrientes del amplificador no supere 100 vatios. No conecte aparatos electrodomésticos tales como una plancha, ventilador, TV o otros aparatos que utilicen gran vatiaje en estos tomacorrientes.

Nota

Separe el cable de alimentacion, los cables de conexión de audio y cables de altavoz. Puede producirse ruido o deterioro del sonido cuando los cables de conexión de audio están en contacto con el cable de alimentación, o cuando el cable de alimentación o los cables de los altavoces están cerca de la antena de cuadro o el cable de antena del sintonizador.

Operaciones básicas

Escucha de música

1 Presione I/☐ para conectar la alimentación del amplificador y gire VOLUME completamente hacia la izquierda para evitar dañar los altavoces con una salida excesiva.
2 Conecte la alimentación de la fuente de programas que desee escuchar.
3 Gire INPUT SELECTOR para seleccionar la fuente de programas respectiva.

Para escuchar Seleccione

un disco analógico PHONO

un programa de TUNERRadiodifusión

un disco compacto CD

una fuente conectada a AUX AUX

una fuente conectada a:- TAPE1/DAT TAPE1/DAT- TAPE2/MD TAPE2/MD

4 Ponga en reproducción la fuente de programas.
5 Ajuste el volumen girando VOLUME.

ajustar los graves BASS

ajustar los agudos TREBLE

ajustar el equilibrio BALANCE

reforzar los graves y agudos LOUDNESSa volumen bajo de escucha

Sugerencias

• Si presiona I/↓, podrá conectar y desconectar la alimentación del amplificador presionado I/↓ del mando a distancia.
• Para escuchar a través de auriculares, enchufe los auriculares en PHONES y ponga SPEAKERS en OFF.
• Para escuchar directamente la señal de entrada, ponga SOURCE DIRECT para que se encienda el indicador. Debido a que los circuitos de los controles de TONE, control BALANCE, y la tecla BALANCE están en derivación durante la escucha directa, no podrá ajustar los graves, los agudos, ni el equilibro, reforzar los graves, los agudos ni reducir los componentes de ruido subsónico.

Nota

Evite aplicar una salida tan alta a los altavoces que el sonido se distorsione. La distorsión de alta frecuencia podría dañar los altavoces de agudos.

Para recibir programas de otras redes mejoradas (EON)

(TA-FE570 solamente)

“Enhanced Other Networks (EON)” es uno de los servicios más convenientes del sistema RDS. Este servicio le permitirá que la unidad cambie automáticamente a un tipo de programa de su elección cuando se inicie la radioemisión del mismo en su zona.

Cuando haya conectado el amplificador a un sintonizador con el sistema EON CONTROL, el amplificador cambiará de la función actualmente seleccionada a un programa EON cuando éste empiece a transmitirse en su zona, y cuando finalice el programa el amplificador volverá a la última fuente de programas seleccionada.

1 Asegúrese de que el amplificador y el sintonizador estén conectados por los terminales EON CONTROL (consulte la página 6).

2 Presione EON LINK de forma que se encienda el indicador.

Cuando empiece a transmitirse un programa EON en la frecuencia de radio seleccionada en el sintonizador, podrá recibir ésta.

Para cancelar la recepción de EON

Presione EON LINK de forma que se apague el indicador.

Notas

• Si se selecciona otra fuente de programas durante la recepción de un programa EON, se parará la recepción EON. Sin embargo, durante todo el tiempo que el indicador EON LINK esté encendido, podrá recibir automáticamente el programa EON transmitido.
• Cerciórese de cancelar la recepción de EON antes de iniciar la grabación porque un programa EON podría interferir en su grabación.
• Si activa la función del monitor de cinta (consulte la página 9) mientras el indicador EON LINK esté encendido, se apagará el indicador y no podrá recibir el programa EON. En este caso, desactive la función del monitor de cinta para que se encienda otra vez el indicador.

Grabación

1 Presione I/⏻ para conectar la alimentación del amplificador.
2 Conecte la alimentación de la fuente de programas que desee grabar.
3 Gire INPUT SELECTOR para seleccionar la fuente de programas que desee grabar.

Para grabar Seleccione

un disco analógico PHONO

un programa de TUNER radiodifusión

un disco compacto CD

una fuente conectada a AUX AUX

una fuente conectada a: - TAPE1/DAT TAPE1/DAT - TAPE2/MD TAPE2/MD

4 Prepare la unidad para grabación, y después inicie la grabación.

5 Ponga en reproducción la fuente de programas.

Sugerencias

• Usted podrá grabar simultáneamente la misma fuente en dos componentes de grabación.
• Podrá escuchar el sonido que se está grabando si el deck de casetes en el que está grabando posee cabezas de grabación y reproducción separadas (Función del monitor de cinta) (TA-FE570 solamente).
  Para escuchar el sonido presione TAPE1 MONITOR.
  Recuerde que podrá escuchar sólo el sonido que se esté grabando de las tomas TAPE1/DAT.

Información adicional

Solución de problemas

Si experimenta cualquiera de las dificultades siguientes cuando utilice el amplificador, use esta guía para tratar de resolver el problema. Si el problema persiste, consulte a su proveedor Sony.

No hay salida de sonido.

• Conecte firmemente los cables conectores de audio.
• Conecte correctamente el amplificador y los demás componentes de audio.
• Ponga INPUT SELECTOR en la fuente de programas apropiada.
• Ponga SPEAKERS en ON.

No hay sonido a través de un canal o la salida de los altavoces está desequilibrada.

• Gire BALANCE para ajuster el equilibrio.
• Compruebe el altavoz y la conexión de entrada del canal inactivo.

Los graves o los agudos son débiles.

• Ajuste los controles TONE.
• Cambie la posición de los altavoces o las condiciones de la sala para eliminar las obstrucciones en la trayectoria del sonido.

El sonido se oye distorsionado

• La señal de entrada está inadecuadamente seleccionada.
• La capacidad de entrada de los altavoces es insuficiente. Reduzca el volumen.

Faltan graves o existe ambigüedad en la posición de los instrumentos.

• La polaridad de los cables y los terminales de los altavoces está invertida. Conecte los cables con la polaridad correcta.

Se oye zumbido o ruido.

• Conecte el giradiscos a tierra (consulte la página 6).
• Conecte firmemente los cables conectores de audio.
• El amplificador está captando interferencias de un televisor. Aleje el amplificador del televisor o desconecte la alimentación del televisor.

No es posible realizar operaciones de control remote con el mando a distanzia.

• Elimine los obstáculos entre el sensor de control remote del amplificador y el mando a disrancia.
• Apunte el mando a distancia hacia el sensor de control remote del panel frontal del amplificador.
• El mando a distancia está demasiado alejado del amplificador. Acérquelo al amplificador.
• Reemplace las pilas del mando a distancia.

El sonido se pierde repentinamente.

- Verifique si los cables de altavoces se han cortocircuitado. Desconecte la alimentación del amplificador e inspeccione los componentes y altavoces conectados.

Especificaciones

Sección del amplificador

Salida de potencia DIN

Respuesta de frecuencia

PHONO (20 Hz - 20 kHz): Curva de ecualización RIAA ±1,0 dB

TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD: 7 Hz - 70 kHz ^+0_-3 dB

Relación señal-ruido (red A)

PHONO: 80 dB TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD: 105 dB

Voltaje/impedancia de salida

RECOUT: 200 mV, 1 kiloohmio

Impedancia de los altavoces

4 - 16 ohm

Factor de amortiguación

80 (8 ohm, 1 kHz)

Generales

Sistema

Amplificador de potencia con todas las etapas directamente acopladas

Preamplificador: Amplificador ecualizador de bajo ruido

Especificaciones eléctricas

230 V ca, 50/60 Hz

Consumo

TA-FE570: 190 W

TA-FE370: 160 W

0,6 W

(En el mode de espera)

Dimensiones (aprox.) (an/al/prf)

430 x 135 x 310 mm

Incl. partes y controles salientes

Masa (aprox.)

TA-FE570: 6,5 kg

TA-FE370: 5,5 kg

Accesorios suministrados

Mando a distancia RM-S325 (1)

Pilas R6 (tamaño AA) Sony (2)

Diseño y especificaciones sujetos a cambio sin previo aviso.

Descripción de las teclas del mando a distancia

Se puede utilizar el mando a distancia que viene con este aparato para controlar otros componentes de audio de Sony que tengan la marca R (sensor de control remoto).

Tecla(s) del Componente Función mando a distancia

I/➊ Amplificador Conecta y desconecta la alimentación del amplificador.

FUNCTIONCD Amplificador Selecciona la señal de entrada de las tomas CD.

TUNER Amplificador Selecciona la señal de entrada de las tomas TUNER.

PHONO Amplificador Selecciona la señal de entrada de las tomas PHONO.

TAPE1/DAT Amplificador Selecciona la señal de entrada de las tomas TAPE1/DAT.

Tecla(s) del Componente Funciónmando adistancia

TAPE2/MD Amplificador Selecciona la señal de entrada de las tomas TAPE2/MD.

AUX Amplificador Selecciona la señal de entrada de las tomas AUX.

TUNER

PRESET +/- Sintonizador Explora y selecciona las emisoras memorizadas.

CD

▶ Reproductor Incia la reproducción. de discos compactos

■ Reproductor Realiza una pausa en la de discos reproducción. compactos

■ Reproductor Para la reproducción. de discos compactos

◀◀/▶▶ Reproductor Localiza canciones de discos (AMS*). compactos

D.SKIP Reproductor Salta un disco (para el de discos reproductor de discos compactos compactos equipado con un cambiador de múltiples discos).

MD

▶ Deck de Inicia la reproducción. minidiscos

■ Deck de Realiza una pausa en la minidiscos reproducción.

■ Deck de Para la reproducción. minidiscos

|◀◀/▶▶| Deck de minidiscos Localiza canciones.

TAPE DECK A/B

◀/▶	Deck A o B	Inicia la reproducción.
■ Deck A o B	Para todas las operaciones de la cinta.
◀◀/▶▶	Deck A o B	Avanza o rebobina rápidamente la cinta.
VOL +/-	Amplificador	Controla el volumen.

*Automatic Music Sensor: sensor automático de canciones
