Type de produit	Récepteur stéréo intégré
Marque	Sony
Modèle	TA-FE570
Puissance de sortie	50 W par canal sous 8 ohms (RMS)
Impédance des haut-parleurs	4 à 16 ohms
Distorsion harmonique totale	≤ 0,05 %
Rapport signal sur bruit	≥ 85 dB
Dimensions (L × H × P)	430 × 135 × 320 mm
Poids	8,0 kg
Alimentation	Secteur 230 V CA, 50 Hz
Consommation électrique	200 W
Fonctions principales	Amplificateur, tuner FM/AM, sélecteur d’entrée, contrôle de tonalité (graves/aiguës), filtre subsonique, loudness, compatible magnétophone
Entrées audio	Phono (MM), CD, Tuner, Aux, Tape 1/2
Sorties audio	Enceintes A/B, casque, Tape rec, Pre-out (caisson)
Réglages	Balance, graves, aiguës, loudness, filtre subsonique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l’humidité ni aux sources de chaleur. Utiliser dans un endroit bien ventilé.
Pièces détachées et réparabilité	Disponibles via les centres de service agréés Sony. Certaines pièces peuvent être commandées en ligne.
Informations générales	Notice d’utilisation disponible en téléchargement. Numéro de série situé sur la plaque arrière.

FOIRE AUX QUESTIONS - TA-FE570 SONY

Comment connecter des haut-parleurs au Sony TA-FE570 ?

Utilisez les bornes à vis à l'arrière : branchez le fil rouge sur la borne positive (+) et le fil noir sur la borne négative (-). Veillez à respecter l'impédance minimale de 4 ohms.

Que faire si l’appareil ne s’allume pas ?

Vérifiez que le câble d’alimentation est bien branché et que la prise secteur fonctionne. Essayez d’appuyer sur le bouton d’alimentation. Si le problème persiste, consultez un technicien agréé.

Comment régler le volume et la balance ?

Utilisez le bouton Volume sur la façade. La balance se règle avec le bouton Balance pour équilibrer le son entre les canaux gauche et droit.

Puis-je brancher un lecteur CD ou une platine vinyle ?

Oui, l’entrée CD est dédiée aux lecteurs CD. Pour une platine vinyle, utilisez l’entrée Phono (compatible cellules MM) en connectant la terre.

Comment utiliser la fonction Loudness ?

Appuyez sur le bouton Loudness pour renforcer les graves et les aiguës à faible volume. Relâchez-le pour revenir à un son normal.

Que signifient les voyants sur le panneau avant ?

Les voyants indiquent l’état de l’appareil : Power (allumé), Stereo (réception FM stéréo), Protected (protection activée).

Comment enregistrer une source sur une cassette ?

Connectez un magnétophone à la prise Tape Rec. Sélectionnez la source avec le sélecteur d’entrée. Appuyez sur Play/Record sur le magnétophone. Le niveau d’enregistrement se règle via le bouton Record Level si présent.

L’appareil chauffe-t-il normalement ?

Oui, une certaine chaleur est normale. Assurez-vous que les fentes de ventilation sont dégagées. Si la surchauffe persiste, éteignez l’appareil et vérifiez la ventilation.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec légèrement humide (pas mouillé). N’utilisez jamais de produits chimiques ou abrasifs. Débranchez l’appareil avant le nettoyage.

Où trouver la notice d’utilisation complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement depuis la page produit.

MODE D'EMPLOI TA-FE570 SONY

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Installez cette chaîne en veillant à ce que le cordon d'alimentation puisse être immédiatement débranché de la prise secteur en cas de problème.

Afin d'éviter tout risque d'incendie, ne pas couvrir les ailettes de ventilation de cet appareil avec des papiers journaux, des nappes, des rideaux, etc. Ne pas poser de bougies allumées sur l'appareil.

Afin d'éviter tout risque d'incendie et d'électrocution, ne pas poser d'objets remplis de liquide, vases ou autres, sur l'appareil.

Ne pas jeter les piles. Les déposer aux endroits prévus à cet effet.

Précautions

Sécurité

• Afin d'éviter tout choc électrique, n'ouvrez pas le coffret. Confiez l'entretien de l'amplificateur à un professionnel.
• Si un objet ou un liquide tombait dans l'amplificateur, débranchez celui-ci et faites-le vérifier par un professionnel avant de le remettre en marche.

Sources d'alimentation

• Avant de mettre l'amplificateur sous tension, vérifiez si sa tension de fonctionnement correspond à celle du secteur local. La tension de fonctionnement est indiquée sur la plaque signalétique à l'arrière de l'amplificateur.
• Cet amplificateur n'est pas isolé de la source d'alimentation (secteur) tant qu'il reste raccordé à une prise secteur, même s'il a été éteint.
• Débranchez l'amplificateur de la prise murale s'il doit rester inutilisé pendant une période prolongée. Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche, jamais sur le cordon proprement dit.
• Le cordon d'alimentation secteur doit être remplacé par un professionnel.

Installation

• Installez l'amplificateur à un endroit suffisamment aéré pour éviter toute surchauffe interne et prolonger sa durée de vie.
• N'installez pas l'amplificateur près d'une source de chaleur, ou bien à un endroit exposé en plein soleil, à une poussière excessive ou à des chocs mécaniques.

- Ne posez rien sur l'amplificateur qui pourrait obstruer les ailettes de ventilation ou provoquer une panne.

Fonctionnement

Avant de raccorder d'autres appareils, mettez l'amplificateur hors tension et débranchez-le.

Nettoyage de l'amplificateur

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux, légèrement humidifié d'une solution détergente douce. N'utilisez pas de tampon abrasif, de poudre à récurer ni de solvant, comme l'alcool ou l'essence.

Pour éviter un effet Larsen

– Réduisez le volume.
- Éloignez le tourne-disque le plus possible des enceintes.
- Mettez des isolateurs audio en vente dans le commerce sous le tourne-disque.
- Maintenez le microphone éloigné des enceintes pendant l'utilisation.
Pour une meilleure protection contre l'effet Larsen, installez les enceintes ou le tourne-disque sur une planche de bois épaisse ou une dalle de béton.

Pour toute question ou problème au sujet de cet appareil, veuillez contacter votre revendeur Sony agréé.

A propos de ce mode d'emploi

Les instructions de ce mode d'emploi concernent les modèles TA-FE570 et TA-FE370. Vérifiez le numéro de votre modèle sur le panneau arrière de l'amplificateur. Le TA-FE570 est le modèle utilisé dans les illustrations, sauf spécification contraire.

Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple "TA-FE570 seulement".

Différences entre les modèles

Caractéristiques FE570 FE370
Réception EON ●
Contrôle du son enregistré	●
Prises secteur commutées	●* ●*

* Sauf modèle pour le Royaume-Uni.

Conseil

Les instructions dans ce mode d'emploi décrivent les commandes de l'amplificateur. Pour les touches de la télécommande, voir "Description des touches de la télécommande", page 11.

Table Des Matières

Nomenclature

Raccordement d'appareils audio ...... 6

Raccordement des enceintes.... 7

Raccordement du cordon d'alimentation secteur .... 7

Opérations de base

Ecoute d'une source sonore...... 8

Enregistrement....9

Informations complémentaires

Guide de dépannage ...... 10

Spécifications 10

Description des touches de la télécommande .... 11

Nomenclature

Les éléments de la chaîne sont indiqués dans l'ordre alphabétique.

Reportez-vous aux pages entre parenthèses () pour le détail.

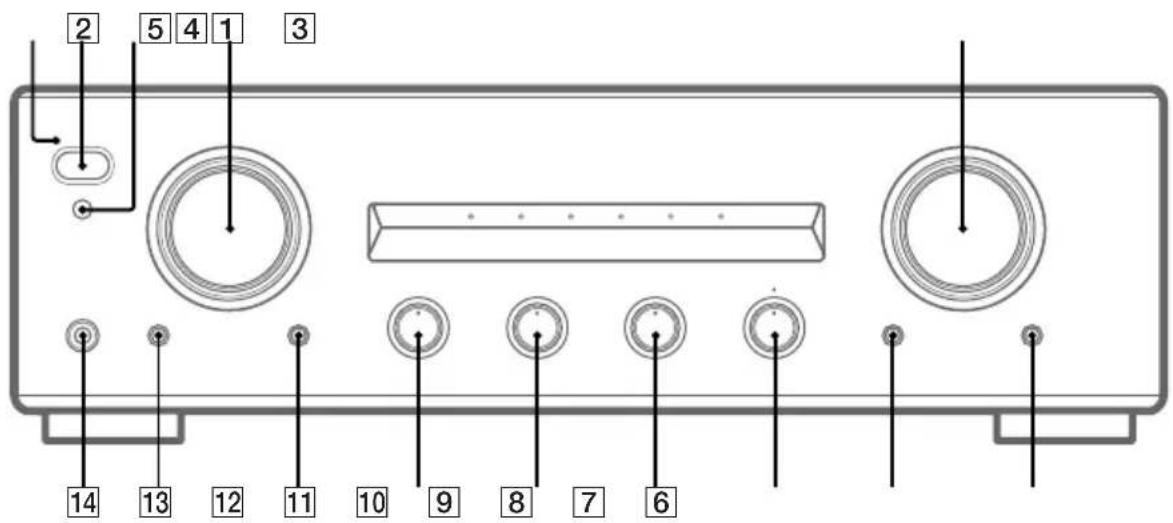

Appareil principal

BALANCE 8 (8)

BASS 10 (8)

Indicateur STANDBY 1

INPUT SELECTOR 4 (8, 9)

LOUDNESS 6 (8)

Prise PHONES 14 (8)

Sélecteur SPEAKERS 11 (8)

SOURCE DIRECT 7 (8)

TAPE1 MONITOR (TA-FE570 seulement) 12 (9)

TREBLE 9 (8)

I/ 1 (alimentation) 2 (8, 9)

R (capteur de télécommande) 3 (5)

Préparatifs

Déballage

Vérifiez que les articles suivants se trouvent bien dans l'emballage:

• Télécommande RM-S325 (1)
• Piles Sony R6 (format AA) (2)

Mise en place des piles dans la télécommande

Insérez deux piles R6 (format AA) en faisant correspondre les pôles + et – des piles avec les indications dans le logement des piles. Quand vous utilisez la télécommande, dirigez-la vers le capteur de télécommande R de l'amplificateur.

En fonctionnement normal, les piles devraient durer environ 6 mois. Remplacez toutes les piles quand la télécommande ne peut plus piloter l'amplificateur.

Remarques

• Ne laissez pas la télécommande à un endroit extrêmement chaud ou humide.
• Ne laissez rien tomber dans le boîtier de la télécommande, en particulier lors du remplacement des piles.
• N'exposez pas la télécommande au soleil ou à un appareil d'éclairage. Cela pourrait provoquer un mauvais fonctionnement.
• Si la télécommande doit rester inutilisée pendant une période prolongée, retirez les piles pour éviter tout dommage dû à une fuite des piles ou à la corrosion.

Raccordements

Cet amplificateur permet de raccorder et de commander les appareils audio ci-dessous. Suivez la procédure indiquée pour chaque appareil que vous souhaitez raccorder.

Avant de commencer

• Eteignez tous les appareils avant de les raccorder.
• Ne branchez pas les cordons d'alimentation secteur des différents appareils tant que les raccordements ne sont pas achevés.
• Utilisez les cordons de liaison audio fournis avec chaque appareil pour le raccordement à l'amplificateur. Au besoin, procurez-vous des cordons audio en vente dans le commerce.
• Insérez à fond les fiches dans les prises pour éviter tout ronflement et bruit.
• Lors du raccordement d'un cordon de liaison audio, reliez bien les prises droite (R) et gauche (L) de l'amplificateur aux prises droite (R) et gauche (L) de l'autre appareil.

Raccordement d'appareils audio

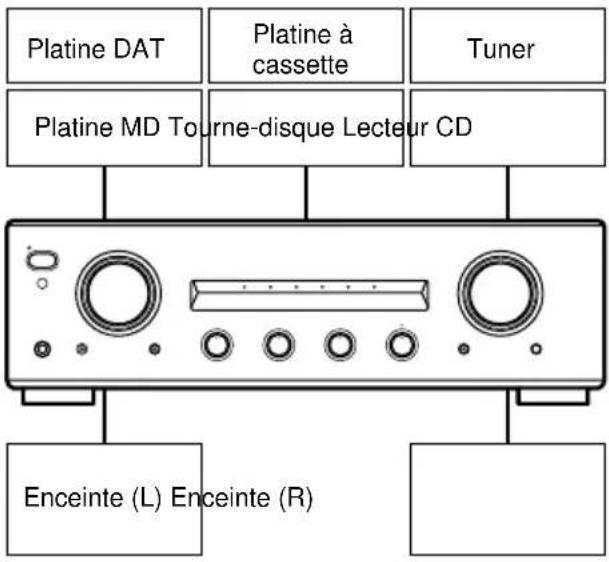

Aperçu

Cette section explique comment raccorder des appareils audio à l'amplificateur.

Quels cordons utiliser?

Des cordons de liaison audio (non fournis) (2 pour chaque platine à cassette, platine DAT ou platine MD; 1 pour les autres appareils)

La flèche → indique le sens du signal.

Remarque

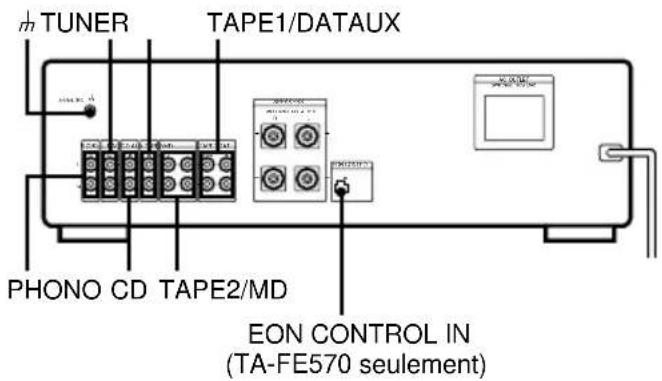

Les prises du TA-FE570 sont indiquées sur les illustrations suivantes.

Lecteur CD

Amplificateur Lecteur CD

Platine à cassette, platine DAT ou platine MD

Amplificateur Platine à cassette

Reliez les prises OUTPUT et INPUT:

• d'une platine à cassette ou DAT aux prises TAPE1/DAT.
• d'une platine à cassette ou MD aux prises TAPE2/MD.

Tourne-disque

Amplificateur Tourne-disque

Raccordez le conducteur de mise à la terre à la borne SIGNAL GND ( 1m ) de l'amplificateur pour éviter tout ronflement.

EON CONTROL (TA-FE570 seulement)

Amplificateur Tuner

Si votre tuner est pourvu d'une prise EON CONTROL OUT, raccordez-là à la prise EON CONTROL IN de l'amplificateur pour permettre l'emploi de la fonction EON (Réseau de fréquences locales) du RDS (Radio Data System) (voir page 8).

Raccordement des enceintes

Aperçu

Cette section explique comment raccorder des enceintes à l'amplificateur. Avant de raccorder les enceintes, enlevez les capuchons des bornes d'enceintes.

Quels cordons utiliser?

Cordons d'enceinte (non fournis) (1 pour chaque enceinte)

Torsadez les extrémités à nu du cordon sur 15 mm environ. Raccordez les cordons appropriés aux bornes, c'est-à-dire + à + et - à -. Si les cordons sont inversés, le son sera déformé et manquera de graves.

Raccordements

Raccordement du cordon d'alimentation secteur

Raccordement du cordon d'alimentation secteur

Raccordez les cordons d'alimentation secteur de cet amplificateur et des appareils audio et vidéo à des prises murales.

Conseil

Vous pouvez alimenter d'autres appareils par les prises AC OUTLET de l'amplificateur (sauf modèle pour le Royaume-Uni). Si vous raccordez d'autres appareils audio aux prises AC OUTLET de l'amplificateur, ces appareils seront alimentés par l'amplificateur et mis sous et hors tension en même temps que l'amplificateur.

Précaution

Vérifiez que la consommation totale de tous les appareils branchés sur l'amplificateur ne dépasse pas 100 watts. Ne branchez pas d'appareil électrique domestique, tels que fer à repasser, téléviseur, ou autre appareil gros consommateur d'électricité sur l'amplificateur.

Remarque

Séparez le cordon d'alimentation, les cordons de liaison audio et les cordons d'enceintes les uns des autres. Du bruit ou une détérioration du son est possible quand les cordons audio sont en contact avec le cordon d'alimentation secteur. ou quand le cordon d'alimentation secteur ou les cordons d'enceintes sont à proximité de l'antenne cadre ou de l'antenne fil du tuner.

Opérations de base

Ecoute d'une source sonore

1 Appuyez sur I/ pour allumer l'amplificateur et tournez VOLUME complètement vers la gauche pour éviter d'endommager les enceintes par une sortie de son excessive.
2 Allumez la source de programme que vous souhaitez écouter.
3 Tournez INPUT SELECTOR pour sélectionner la source de programme.

Pour écouter Select

Un disque PHONO

La radio TUNER

Un disque compact CD

La source raccordée à AUX AUX

La source raccordée à: - TAPE1/DAT TAPE1/DAT - TAPE2/MD TAPE2/MD

4 Démarrez la source de programme.
5 Réglez le volume en tournant la commande VOLUME.

Pour Appuyez ou
tournez

Régler les graves BASS

Régler les aigus TREBLE

Régler la balance BALANCE

Renforcer les graves et LOUDNESSles aigus à un niveaud'écoute faible

Conseil

• Si I/ ^ⓧ est enfoncé, vous pourrez allumer et éteindre l'amplificateur en appuyant sur I/ ^ⓧ de la télécommande.
• Pour utiliser un casque, branchez le casque sur PHONES et réglez SPEAKERS sur OFF.
• Pour écouter directement le signal d'entrée, appuyez sur SOURCE DIRECT de sorte que le témoin s'allume. Comme les circuits des commandes TONE, BALANCE et LOUDNESS sont contournés, le réglage des graves, des aigus, de la balance, le renforcement des graves et des aigus est impossible pendant l'écoute directe d'une source.

Remarque

Pour éviter toute distorsion du son, ne pas augmenter excessivement le volume sonore. La distorsion de haute fréquence peut endommager les haut-parleurs d'aigus.

Pour recevoir les programmes EON (réseau de fréquences locales)

(TA-FE570 seulement)

Le réseau “EON” (réseau de fréquences locales) est un service RDS très pratique qui permet à l’appareil de passer automatiquement au type de programme de votre choix dès que sa diffusion commence dans la région.

Si vous raccordez l'amplificateur à un tuner Sony doté du système EON CONTROL, l'amplificateur se réglera automatiquement sur le programme EON diffusé dans votre région et, à la fin du programme, sur la dernière source sélectionnée.

1 Vérifiez que l'amplificateur et le tuner sont raccordés par les prises EON CONTROL (voir page 6).
2 Appuyez sur EON LINK de sorte que le témoin s'allume.
Vous pouvez recevoir un programme EON dès qu'il est diffusé sur la fréquence radio actuellement accordée.

Pour annuler la réception EON

Appuyez une seconde fois sur EON LINK de manière à éteindre le témoin.

Remarques

• Si vous sélectionnez une autre source de programme pendant la réception d'un programme EON, la réception EON s'arrêtera. Mais tant que le témoin EON LINK reste allumé, il est possible de recevoir automatiquement les programmes EON.
• Annulez la réception EON avant d'enregistrer car un programme EON pourrait perturber l'enregistrement.
• Si vous activez la fonction de contrôle du son (voir page 9) lorsque le témoin EON LINK est allumé, le témoin s'éteindra et la réception des programmes EON sera impossible. Dans ce cas, désactivez la fonction de contrôle du son pour que le témoin se rallume.

Enregistrement

1 Appuyez sur I/ pour allumer l'amplificateur.
2 Allumez la source de programme que vous souhaitez enregistrer.
3 Tournez INPUT SELECTOR pour sélectionner la source de programme que vous voulez enregistrer.

Pour enregistrer Sélectionnez

Un disque PHONO

Une émission de radio TUNER

Un disque compact CD

La source raccordée à AUX AUX

La source raccordée à:

- TAPE1/DAT TAPE1/DAT

- TAPE2/MD TAPE2/MD

4 Préparez l'enregistreur, puis commencez l'enregistrement.

5 Démarrez la lecture de la source de programme.

Conseil

• Vous pouvez enregistrer la même source de programme sur deux enregistreurs en même temps.
• Vous pouvez contrôler le son enregistré si la platine à cassette utilisée pour l'enregistrement a des têtes d'enregistrement et de lecture séparées (fonction de contrôle du son) (TA-FE570 seulement).
  Pour contrôler le son enregistré, appuyez sur TAPE1 MONITOR.
  Notez que vous pouvez seulement contrôler le son enregistré par les prises TAPE1/DAT.

Informations complémentaires

Guide de dépannage

Si vous rencontrez un problème quelconque quand vous utilisez l'amplificateur, référez-vous à ce guide pour le résoudre. Si le problème persiste, consultez le revendeur Sony le plus proche.

Aucun son.

• Insérez à fond les fiches des cordons de liaison dans les prises.
• Raccordez l'amplificateur et les autres appareils audio correctement.
• Réglez INPUT SELECTOR sur la source de programme appropriée.
  • Réglez SPEAKERS sur ON.

Aucun son sur un canal ou sortie d'enceinte déséquilibrée.

• Tournez BALANCE pour ajuster la balance.
• Vérifiez les liaisons d'enceintes et l'entrée du canal sans son.

Faiblesse des graves ou des aigus.

• Réglez les commandes TONE.
- Changez les enceintes de position ou la disposition des meubles dans la pièce pour éliminer ce qui fait obstacle au son.

Son déformé.

• Signal d'entrée mal sélectionné.
• Puissance insuffisante des enceintes. Baissez le volume.

Absence de graves ou position des instruments indistincte.

- Les cordons d'enceintes et la polarité des bornes sont inversés. Raccordez les cordons en respectant la polarité.

Ronflement ou bruit.

• Raccordez le tourne-disque à la terre (voir page 6).
• Insérez les fiches des cordons de liaison à fond dans les prises.
• L'amplificateur capte des interférences produites par un téléviseur. Eloignez l'amplificateur du téléviseur ou éteignez le téléviseur.

La télécommande ne fonctionne pas.

• Eliminez les obstacles entre le capteur de télécommande de l'amplificateur et la télécommande.
• Dirigez la télécommande vers le capteur de télécommande à l'avant de l'amplificateur.
• La télécommande est trop éloignée de l'amplificateur. Rapprochez-vous.
• Remplacez les piles de la télécommande.

Coupure brusque du son.

- Vérifiez s'il n'y a pas eu un court-circuit. Eteignez l'amplificateur et vérifiez les appareils et les enceintes raccordés.

Spécifications

Section Amplificateur

Puissance de sortie DIN

TA-FE570: 110 W + 110 W (4 ohms à 1 kHz)
TA-FE370: 70 W + 70 W (4 ohms à 1 kHz)

Réponse de fréquence

PHONO (20 Hz - 20 kHz): Courbe d'égalisation RIAA ± 1,0 dB

TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD: 7 Hz - 70 kHz ^+0_-3 dB

Rapport signal sur bruit (réseau A)

PHONO: 80 dB TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD: 105 dB

Tension de sortie/impédance

RECOUT: 200 mV, 1 kilohm

PHONES: 5 mW (à 8 ohms)

Impédance des enceintes

4 - 16 ohms

Facteur d'amortissement

80 (8 ohms, 1 kHz)

Généralités

Système

Amplificateur avec tous les étages directement couplés

Préamplificateur: Amplificateur égaliseur à bruit faible

Alimentation CA 230 V, 50/60 Hz

Consommation

TA-FE570: 190 W

TA-FE370: 160 W

0,6 W

(en mode de veille)

pièces saillantes et

commandes comprises

Poids (approx.)

TA-FE570: 6,5 kg

TA-FE370: 5,5 kg

Accessoires fournis

Télécommande RM-S325 (1)

Piles Sony batteries R6 (tailleAA) (2)

La conception et les spécifications peuvent être modifiées sans préavis.

Description des touches de la télécommande

Vous pouvez utiliser la télécommande fournie pour contrôler d'autres appareils audio Sony portant la marque R (capteur de télécommande).

Touches de Appareil télécommande		Fonction
I/⏻	Amplificateur	Allume et éteint l'amplificateur.
FUNCTION
CD	Amplificateur	Sélection des signaux fournis aux prises CD.
TUNER	Amplificateur	Sélection des signaux fournis aux prises TUNER.
PHONO	Amplificateur	Sélection des signaux fournis aux prises PHONO.
TAPE1/DAT	Amplificateur	Sélection des signaux fournis aux prises TAPE1/DAT.
TAPE2/MD	Amplificateur	Sélection des signaux fournis aux prises TAPE2/MD.
AUX	Amplificateur	Sélection des signaux fournis aux prises AUX.
TUNER
PRESET +/- Tuner Balayage et sélection des stations préréglées.
CD
► Lecteur CD Démarrage de la lecture.
■ Lecteur CD Pause de la lecture.
■ Lecteur CD Arrêt de la lecture.
◄◄ /►► Lecteur CD Localisation des plages (AMS*).
D.SKIP Lecteur CD Saut d'un disque (pour un lecteur CD à changeur multidisque).
MD
► Platine MD Démarrage de la lecture.
■ Platine MD Pause de la lecture.
■ Platine MD Arrêt de la lecture.
◄◄ /►► Platine MD Localisation des plages.
TAPE DECK A/B
◄◄/►	Platine A ou B	Démarrage de lalecture.
■	Platine A ou B	Arrêt de toutes les opérations.
◄◄/►►	Platine A ou B	Avance rapide ou rembobinage de la bande.
VOL +/-	Amplificateur	Contrôle du volume.

VORSICHT
