Produkttyp	Integrierter Stereo-Receiver
Marke	Sony
Modell	TA-FE570
Ausgangsleistung	50 W pro Kanal an 8 Ohm (RMS)
Lautsprecherimpedanz	4 bis 16 Ohm
Gesamtklirrfaktor	≤ 0,05 %
Signal-Rausch-Verhältnis	≥ 85 dB
Abmessungen (B × H × T)	430 × 135 × 320 mm
Gewicht	8,0 kg
Stromversorgung	Netz 230 V AC, 50 Hz
Stromverbrauch	200 W
Hauptfunktionen	Verstärker, FM/AM-Tuner, Eingangswahl, Klangregelung (Bass/Höhen), Subsonikfilter, Loudness, kompatibel mit Tonbandgerät
Audioeingänge	Phono (MM), CD, Tuner, Aux, Tape 1/2
Audioausgänge	Lautsprecher A/B, Kopfhörer, Tape Rec, Pre-Out (Subwoofer)
Einstellungen	Balance, Bass, Höhen, Loudness, Subsonikfilter
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Vor der Reinigung Netzstecker ziehen. Nicht Feuchtigkeit oder Wärmequellen aussetzen. An einem gut belüfteten Ort verwenden.
Ersatzteile und Reparierbarkeit	Erhältlich über autorisierte Sony-Servicezentren. Einige Teile können online bestellt werden.
Allgemeine Informationen	Bedienungsanleitung zum Download verfügbar. Seriennummer auf dem Rückseitenschild.

Häufig gestellte Fragen - TA-FE570 SONY

Wie schließe ich Lautsprecher an den Sony TA-FE570 an?

Verwenden Sie die Schraubklemmen auf der Rückseite: Schließen Sie das rote Kabel an die positive Klemme (+) und das schwarze Kabel an die negative Klemme (-) an. Achten Sie auf die Mindestimpedanz von 4 Ohm.

Was tun, wenn das Gerät nicht einschaltet?

Prüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Versuchen Sie, den Netzschalter zu drücken. Wenn das Problem bestehen bleibt, wenden Sie sich an einen autorisierten Techniker.

Wie stelle ich Lautstärke und Balance ein?

Verwenden Sie den Lautstärkeregler an der Frontseite. Die Balance wird mit dem Balance-Regler eingestellt, um den Klang zwischen linkem und rechtem Kanal auszugleichen.

Kann ich einen CD-Player oder einen Plattenspieler anschließen?

Ja, der CD-Eingang ist für CD-Player vorgesehen. Für einen Plattenspieler verwenden Sie den Phono-Eingang (kompatibel mit MM-Tonabnehmern) und schließen Sie die Erdung an.

Wie verwende ich die Loudness-Funktion?

Drücken Sie die Loudness-Taste, um bei niedriger Lautstärke Bässe und Höhen zu verstärken. Lassen Sie sie los, um zum normalen Klang zurückzukehren.

Was bedeuten die Anzeigen auf dem Frontpanel?

Die Anzeigen zeigen den Gerätestatus an: Power (eingeschaltet), Stereo (FM-Stereoempfang), Protected (Schutz aktiviert).

Wie nehme ich eine Quelle auf Kassette auf?

Schließen Sie ein Tonbandgerät an die Tape Rec-Buchse an. Wählen Sie die Quelle mit dem Eingangswahlschalter aus. Drücken Sie am Tonbandgerät Play/Record. Der Aufnahmepegel wird ggf. mit dem Record Level-Regler eingestellt.

Wird das Gerät normalerweise heiß?

Ja, eine gewisse Wärmeentwicklung ist normal. Stellen Sie sicher, dass die Lüftungsschlitze frei sind. Falls die Überhitzung anhält, schalten Sie das Gerät aus und überprüfen Sie die Belüftung.

Wie reinige ich das Gehäuse?

Verwenden Sie ein weiches, trockenes Tuch, leicht angefeuchtet (nicht nass). Verwenden Sie niemals Chemikalien oder Scheuermittel. Ziehen Sie vor der Reinigung den Netzstecker.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können sie direkt von der Produktseite herunterladen.

BEDIENUNGSANLEITUNG TA-FE570 SONY

Bedienungsanleitung ____ DE

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Stellen Sie das System so auf, dass der Netzstecker bei Problemen schnell aus der Wandsteckdose gezogen werden kann.

Um Brände zu vermeiden, niemals die Lüftungsöffnungen am Gerät mit Zeitungen, Tischtüchern, Vorhängen usw. verdecken. Auch niemals brennende Kerzen auf dem Gerät aufstellen.

Zum Vermeiden von Feuer und elektrischen Schlägen keine Gefäße mit Flüssigkeiten wie Blumenvasen auf das Gerät stellen.

Alte Batterien nicht zum Müll werfen, sondern sachgerecht als Sondermüll entsorgen.

Zur besonderen Beachtung

Sicherheit

• Öffnen Sie unter keinen Umständen das Gerät, da sonst die Gefahr eines elektrischen Schlages besteht. Überlassen Sie Wartungsarbeiten nur einem Fachmann.
• Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, trennen Sie den Verstärker vom Netz, und lassen Sie ihn vor dem Weiterbetrieb von einem Fachmann überprüfen.

Stromversorgung

• Vor dem Betrieb des Verstärkers sicherstellen, daß die Betriebsspannung der Netzspannung vor Ort entspricht. Die Betriebsspannung des Verstärkers ist dem Typenschild an der Rückseite zu entnehmen.
• Das Gerät ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange das Netzkabel noch an der Steckdose angeschlossen ist.
• Vor längerem Nichtgebrauch trennen Sie den Verstärker von der Steckdose. Zum Abtrennen fassen Sie stets den Netzstecker und keinesfalls das Netzkabel selbst.
• Das Netzkabel darf nur von einer qualifizierten Werkstatt ausgetauscht werden.

Aufstellort des Geräts

• Stellen Sie den Verstärker an einem ausreichend belüfteten Ort auf, damit ein Hitzestau im Geräteinneren vermieden und so die Lebensdauer des Verstärkers verlängert wird.
• Stellen Sie den Verstärker nicht in der Nähe von Wärmequellen oder an Orten auf, die direktem Sonnenlicht, starker Staubentwicklung oder mechanischen Stößen ausgesetzt sind.
• Stellen Sie keine Gegenstände auf das Gerät, da es sonst durch Blockieren der Lüftungsöffnungen zu Fehlfunktionen kommen kann.

Betrieb des Geräts

Vor dem Anschluß anderer Audiokomponenten ist der Verstärker auszuschalten und vom Stromnetz zu trennen.

Reinigung des Geräts

Reinigen Sie das Gehäuse, die Frontplatte und die Bedienelemente mit einem weichen, leicht mit einem milden Reinigungsmittel angefeuchteten Tuch. Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Reinigungsbenzin dürfen nicht zur Reinigung verwendet werden.

Abhilfe bei Heulgeräuschen aufgrund akustischer Rückkopplung

Verfahren Sie wie folgt:

– Verringern Sie die Lautstärke.
– Stellen Sie den Plattenspieler möglichst weit entfernt von den Lautsprechern auf.
– Stellen Sie den Plattenspieler auf handelsübliche Isolierfüße.
- Vergrößern Sie den Abstand des Mikrofons von den Lautsprechern. Als weitere Maßnahme gegen akustische Rückkopplung empfiehlt sich die Aufstellung der Lautsprecher oder des Plattenspielers auf einer schweren Holz- oder Betonplatte.

Bei weiteren Fragen oder Problemen in bezug auf Ihren Verstärker wenden Sie sich bitte an den nächsten Sony-Händler.

Zu dieser Bedienungsanleitung

Diese Bedienungsanleitung behandelt die Modelle TA-FE570 und TA-FE370. Die jeweilige Modellnummer befindet sich an der Rückseite des Verstärkers. Falls nicht anders angegeben, zeigen die Abbildungen der Bedienungsanleitung das Modell TA-FE570. Auf eventuelle Unterschiede wird im Text deutlich hingewiesen (z.B. durch die Angabe „nur TA-FE570“).

Die Unterschiede zwischen den Modellen

Funktionen FE570 FE370

EON-Empfang ●

Hinterbandkontrolle ●

Geschaltete Zubehör- ●* ●*Netzsteckdosen

* Außer Großbritannien-Modell.

Tip

Die Anleitung behandelt die Bedienelemente des Verstärkers. Zur Fernbedienung schlagen Sie unter „Tasten der Fernbedienung“ auf Seite 11 nach.

Inhalsverzeichnis

Bezeichnung der Teile

Gerät 4

Vorbereitung

Nach dem Auspacken 5

Anschlußübersicht 5

Anschluß von Audiokomponenten ..... 6

Anschluß von Lautsprechern ...... 7

Netzanschluß 7

Grundlegender Betrieb

Wiedergabe von Signalquellen...... 8

Aufnahme 9

Zusatzinformationen

Störungssuche...... 10

Technische Daten 10

Tasten der Fernbedienung 11

Bezeichnung der Teile

Die Teile sind in alphabetischer Reihenfolge aufgeführt.

Einzelheiten siehe Seitenzahlen in Klammern ().

Gerät

BALANCE 8 (8)

BASS 10 (8)

EON LINK (nur TA-FE750) 13 (8)

INPUT SELECTOR 4 (8, 9)

LOUDNESS 6 (8)

PHONES-Buchse 14 (8)

SOURCE DIRECT 7 (8)

SPEAKERS-Wähler 11 (8)

STANDBY Anzeige 1

TAPE1 MONITOR (nur TA-FE750) 12 (9)

TREBLE 9 (8)

VOLUME-Regler 5 (8)

I/ 1 (Netzschalter) 2 (8, 9)

R (Fernbedienungssensor) 3 (5)

Nach dem Auspacken

Vergewissern Sie sich, daß die folgenden Teile zum Lieferumfang gehören:

• Fernbedienung RM-S325 (1)
• Sony-Mignonzellen (R6, GrößeAA) (2)

Einlegen der Batterien in die Fernbedienung

Legen Sie zwei Mignonzellen (R6, GrößeAA) polaritätsrichtig (gemäß den

Polaritätsmarkierungen +/- im Batteriefach) ein. Zum Ansteuern des Verstärkers richten Sie die Fernbedienung auf den

Fernbedienungssensor R an der Frontplatte.

Bei normalem Betrieb haben die Batterien eine Lebensdauer von ca. sechs Monaten. Sobald mit der Fernbedienung keine einwandfreie Ansteuerung des Verstärkers mehr möglich ist, müssen die Batterien ausgetauscht werden.

Hinweise

• Legen Sie die Fernbedienung nicht an heiße oder feuchte Plätze.
• Achten Sie insbesondere beim Batterieaustausch darauf, daß keine Fremdkörper in die Fernbedienung gelangen.
• Achten Sie darauf, daß der Fernbedienungssensor keinem direkten Sonnenlicht und keinen anderen starken Lichtquellen ausgesetzt ist, da es sonst zu Fehlfunktionen kommen kann.
• Bei längerem Nichtgebrauch der Fernbedienung müssen die Batterien herausgenommen werden, um eine mögliche Beschädigung durch auslaufende Batterieflüssigkeit zu vermeiden.

Anschlußübersicht

Die folgende Abbildung zeigt die Audiokomponenten, die an den Verstärker angeschlossen und von ihm angesteuert werden können. Näheres zum Anschluß der Komponenten finden Sie in den entsprechenden Abschnitten der Bedienungsanleitung.

Vorbereitungen

• Schalten Sie vor dem Anschließen alle Audiokomponenten aus.
• Stecken Sie den Netzstecker erst dann in die Steckdose, wenn alle anderen Verbindungen hergestellt sind.
• Verwenden Sie zum Anschließen die beim betreffenden Audiogerät mitgelieferten Kabel. Eventuell sind zusätzliche handelsübliche Kabel erforderlich.
• Achten Sie darauf, daß die Stecker fest eingesteckt sind, um Netzbrumm und sonstige Störgeräusche zu vermeiden.
• Achten Sie beim Anschließen der Audiogeräte darauf, daß die Kanäle nicht vertauscht sind (linker Kanal muß an L und rechter an R angeschlossen werden).

Anschluß von Audiokomponenten

Übersicht

Im folgenden wird der Anschluß von Audiokomponenten an den Verstärker beschrieben.

Benötigte Kabel

Gesondert erhältliche Audiokabel (jeweils zwei Kabel für Cassettendeck und DAT-Deck oder MD-Deck, jeweils ein Kabel für alle anderen Komponenten)

Das Pfeilsymbol ⇌ zeigt den Signalfluß an.

Hinweis

Die folgenden Abbildungen zeigen die Anschlußbuchsen des TA-FE570.

CD-Spieler

Verstärker CD-Spieler

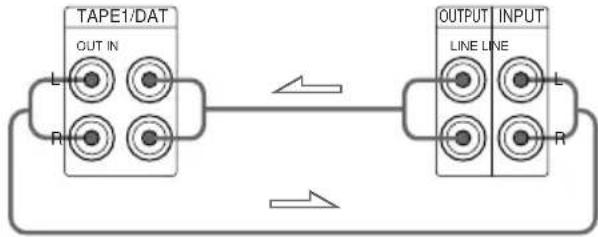

Cassettendeck, DAT-Deck oder MD-Deck

Verstärker Cassettendeck

Verbinden Sie die Ausgänge (OUTPUT) und Eingänge (INPUT) des Cassettendecks, DAT-Decks oder MD-Decks mit den folgenden Buchsen am Verstärker:

• Cassettendeck oder DAT-Deck an die TAPE1/DAT-Buchsen.
• Cassettendeck oder MD-Deck an die TAPE2/MD-Buchsen.

Plattenspieler

Verstärker Plattenspieler

Damit kein Netzbrumm auftritt, ist das Massekabel des Plattenspielers mit SIGNAL GND ( 1/m ) am Verstärker zu verbinden.

EON CONTROL (nur TA-FE570)

Verstärker Tuner

Wenn Ihr Tuner mit der RDS-Funktion (Radio Data System) EON (Enhanced Other Networks) ausgestattet ist und Sie diese Funktion nutzen wollen, müssen Sie die EON CONTROL OUT-Buchse des Tuners mit der EON CONTROL IN-Buchse des Verstärkers verbinden (siehe Seite 8).

Anschluß von Lautsprechern

Übersicht

Im folgenden wird der Anschluß der Lautsprecher an den Verstärker behandelt. Nehmen Sie vor dem Anschließen die Kappen der Buchsen ab.

Benötigte Kabel

Gesondert erhältliche Lautsprecherkabel (jeweils ein Kabel pro Lautsprecher)

Isolieren Sie die Kabelenden ca. 15 mm ab, und verdrillen Sie die Litze. Achten Sie auf phasenrichtigen Anschluß (+ an + und – an –). Bei falscher Lautsprecherphase kommt es zur Bedämpfung der Bässe und zu anderen Klangbeeinträchtigungen.

Anschlüsse

•

•

Anschluß an das Stromnetz

Schließen Sie das Netzkabel des Verstärkers und die Netzkabel der anderen Audio-/Videokomponenten an Netzsteckdosen an.

Tip

Über die Zubehör-Netzsteckdose AC OUTLET des Verstärkers können Sie andere Audiogeräte mit Strom versorgen (außer Großbritannien-Modell). Wenn Sie die Netzkabel der Audiogeräte an dieser Steckdose anschließen, können Sie die ganze Audioanlage über den Netzschalter des Verstärkers ein- und ausschalten.

Achtung

Die gesamte Leistungsaufnahme aller über den Verstärker mit Strom versorgten Audiokomponenten darf höchstens 100 W betragen. Daher dürfen an die Netzspannungsbuchsen des Verstärkers auf keinen Fall Elektrogeräte mit hohem Leistungsbedarf wie etwa Bügeleisen, Ventilatoren oder Fernsehgeräte angeschlossen werden.

Hinweis

Achten Sie darauf, daß Netzkabel, Audiokabel und Lautsprecherkabel weit genug voneinander entfernt sind und sich nicht in der Nähe der Rahmenantenne oder des Antennendrahts des Tuners befinden. Ansonsten kann es zu Störeinstrahlungen und Klangbeeinträchtigungen kommen.

Wiedergabe von Signalquellen

1 Schalten Sie mit der Taste I/☐ den Verstärker ein, und drehen Sie VOLUME ganz gegen den Uhrzeigersinn, damit die Lautsprecher nicht durch zu hohe Lautstärke beschädigt werden.
2 Schalten Sie die wiederzugebende Signalquelle ein.
3 Wählen Sie an INPUT SELECTOR die gewünschte Signalquelle.

Signalquelle Einstellen auf

Plattenspieler PHONO

Tuner TUNER

CD-Spieler CD

An AUX angeschlossene AUX

Audiokomponente

Signalquelle an:

- TAPE1/DAT TAPE1/DAT

- TAPE2/MD TAPE2/MD

4 Starten Sie die Signalquelle.
5 Stellen Sie die Lautstärke durch Drehen von VOLUME ein.

Zum	drücken oder drehen Sie
Einstellen der Bässe BASS
Einstellen der Höhen TREBLE
Einstellen der Balance BALANCE
Anheben der Bässe LOUDNESSund Höhen bei niedrigerLautstärke

Tips

• Wenn I/ ^① am Verstärker eingeschaltet ist, können Sie den Verstärker durch Drücken von I/ ^② auf der Fernbedienung ein- und ausschalten.
• Für Wiedergabe über Kopfhörer schließen Sie einen Kopfhörer an PHONES an, und stellen Sie SPEAKERS auf OFF.
• Wenn Sie SOURCE DIRECT drücken, so daß die Anzeige aufleuchtet, wird die Eingangsquelle ohne Klangaufbereitung in der Originalcharakteristik wiedergegeben. Da TONE-, BALANCE- und LOUDNESS-Schaltkreise umgangen werden, können die Bässe, die Höhen und die Balance nicht eingestellt und die Loudnessfunktion nicht aktiviert werden.

Hinweis

Bei Verzerrungen aufgrund übermäßig hoch eingestellter Lautstärke können die Hochtöner des Lautsprechersystems beschädigt werden.

Verwendung der EON-Funktion des Tuners (nur TA-FE570)

Wenn Sie einen Sony-Tuner mit EON CONTROL-Buchse an den Verstärker anschließen, können Sie die RDS-Funktion EON (Enhanced Other Networks) nutzen.

Sobald ein Sender in Ihrem Empfangsgebiet die von Ihnen angeforderte Programmart ausstrahlt, schaltet der Verstärker auf den Tuner um und der Sender ist zu hören. Am Ende des Programms schaltet der Verstärker auf die ursprüngliche Signalquelle zurück.

1 Verbinden Sie die EON CONTROL-Buchsen am Verstärker und am Tuner miteinander (siehe Seite 6).

2 Drücken Sie EON LINK, so daß die Anzeige aufleuchtet.

Die EON-Funktion ist dann aktiviert, und der Verstärker schaltet automatisch auf den Tuner um, sobald ein Sender die angeforderte Programmart ausstrahlt.

Zum Abschalten der EON-Funktion

Drücken Sie EON LINK erneut, so daß die Anzeige erlischt.

Hinweise

• Wenn Sie bei Empfang eines EON-Programms auf eine andere Signalquelle umschalten, wird der EON-Empfang unterbrochen. Solange die EON LINK-Anzeige leuchtet, befindet sich die Anlage im EON-Betrieb.
• Beim Aufnehmen einer Signalquelle empfiehlt es sich, die EON-Funktion auszuschalten. Ansonsten besteht die Gefahr, daß der Verstärker auf den Tuner umschaltet und die Aufnahme unterbrochen wird.
• Wenn Sie bei leuchtender EON LINK-Anzeige die Hinterbandkontrolle (siehe Seite 9) aktivieren, wird die EON-Funktion ausgeschaltet. Wenn Sie die EON-Funktion verwenden wollen, schalten Sie die Hinterbandkontrolle wieder aus, damit die EON LINK-Anzeige erneut aufleuchtet.

Aufnahme

1 Schalten Sie den Verstärker mit der Taste I/½ ein.
2 Schalten Sie die aufzunehmende Signalquelle ein.
3 Wählen Sie am INPUT SELECTOR die aufzunehmende Signalquelle.

Signalquelle Einstellen auf

Plattenspieler PHONO

Tuner TUNER

CD-Spieler CD

An AUX angeschlossene AUXSignalquelle

Signalquelle an:– TAPE1/DAT TAPE1/DAT– TAPE2/MD TAPE2/MD

4 Nehmen Sie am Aufnahmegerät die erforderlichen Einstellungen vor, und starten Sie dann die Aufnahme.
5 Starten Sie die Wiedergabe der Signalquelle.

Tips

• Sie können dieselbe Signalquelle mit zwei Aufnahmegeräten gleichzeitig aufzeichnen.
• Wenn Ihr Cassettendeck separate Aufnahme- und Wiedergabeköpfe besitzt, können Sie das gerade aufgenommene Signal überwachen (Hinterbandkontrolle, nur TA-FE570).

Zum Aktivieren der Hinterbandkontrolle drücken Sie TAPE1 MONITOR.

Beachten Sie, daß eine Hinterbandkontrolle nur beim Aufnehmen über die TAPE1/DAT-Buchsen möglich ist.

Zusatzinformationen

Störungssuche

Bei Störungen gehen Sie die folgende Liste durch und führen die jeweiligen Abhilfemaßnahmen aus. Wenn Sie das Problem nicht selbst beheben können, wenden Sie sich an den nächsten Sony-Händler.

Kein Ton.

• Die Audioverbindungskabel richtig anschließen.
• Die Audiokomponenten richtig an den Verstärker anschließen.
- INPUT SELECTOR auf die richtige Signalquelle einstellen.
• SPEAKERS auf ON stellen.

Kein Ton auf einem Kanal oder falsche Stereobalance.

• Mit BALANCE die Balance richtig einstellen.
• Den Lautsprecher- und Eingangsanschluß des gestörten Kanals prüfen.

Schwache Bässe oder Höhen.

• Den Klang mit den TONE-Reglern einstellen.
  • Die Lautsprecher anders aufstellen, und ggf. Hindernisse im Schallweg zwischen Lautsprecher und Hörposition entfernen.

Verzerrter Ton.

• Falsch eingestelltes Eingangssignal.
- Übersteuerung der Lautsprecher. Die Lautstärke reduzieren.

Schwache Bässe und unklare Stereoortung.

• Die Lautsprecherkabel sind mit falscher Phase angeschlossen. Die Kabel richtig anschließen.

Netzbrumm oder andere Störgeräusche.

• Den Plattenspieler erden (siehe Seite 6).
  • Die Audioverbindungskabel richtig anschließen.
• Störeinstrahlung von einem Fernsehgerät in den Verstärker. Den Verstärker weiter entfernt vom Fernsehgerät aufstellen oder das Fernsehgerät ausschalten.

Keine Fernbedienung möglich.

• Alle Hindernisse zwischen dem Fernbedienungssensor am Verstärker und der Fernbedienung entfernen.
  • Die Fernbedienung gezielt auf den Fernbedienungssensor an der Frontplatte des Verstärkers richten.
  • Die Fernbedienung ist zu weit vom Verstärker entfernt. Näher an den Verstärker herangehen.
  • Die Batterien in der Fernbedienung austauschen.

Plötzliche Tonaussetzer.

- Prüfen, ob ein Kurzschluß aufgetreten ist. Den Verstärker ausschalten, und den Anschluß der Audiogeräte und der Lautsprecher prüfen.

Technische Daten

Verstärker

Nennausgangsleistung (DIN)

TA-FE570: 110 W + 110 W (an 4 Ohm bei 1 kHz) TA-FE370: 70 W + 70 W (an 4 Ohm bei 1 kHz)

Frequenzgang

PHONO (20 Hz - 20 kHz): RIAA Equalizer-Kurve ±1,0 dB TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD: 7 Hz - 70 kHz ⁺⁰_-3 dB

Signal-Rauschabstand (Netzwerk A)

PHONO: 80 dB

TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD: 105 dB

Ausgangsspannung / -impedanz

RECOUT: 200 mV, 1 kOhm

Lautsprecherimpedanz 4 - 16 Ohm

Dämpfungsfaktor 80 (8 Ohm, 1 kHz)

Allgemeines

System

Leistungsverstärker mit Direktkopplung aller Stufen

Vorverstärker: Rauscharmer

Entzerrungsverstärker

Stromversorgung 230 V Wechselspannung, 50/60 Hz

Leistungsaufnahme

TA-FE570: 190 W

TA-FE370: 160 W

0,6 W

(bei Bereitschaft)

Abmessungen (B/H/T)

ca. 430 x 135 x 310 mm einsch.

vorspringender Teile und Bedienelemente

Gewicht

TA-FE570: ca. 6,5 kg

TA-FE370: ca. 5,5 kg

Mitgeliefertes Zubehör

Fernbedienung RM-S325 (1)

Sony-Mignonzellen (R6, GrößeAA) (2)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Tasten der Fernbedienung

Mit der Fernbedienung lassen sich auch andere Sony-Audiokomponenten ansteuern, die das Fernbedienungssysymbol ☒ aufweisen.

Tasten- Gerät Funktion bezeichnung

I/∅ Verstärker Ein- und Ausschalten des Verstärkers

FUNCTIONCD Verstärker Wahl des Eingangssignals der CD-Buchsen.

TUNER Verstärker Wahl des Eingangssignals der TUNER-Buchsen.

PHONO Verstärker Wahl des Eingangssignals der PHONO-Buchsen.

TAPE1/DAT Verstärker Wahl des Eingangssignals der TAPE1/DAT-Buchsen.

TAPE2/MD Verstärker Wahl des Eingangssignals der TAPE2/MD-Buchsen.

AUX Verstärker Wahl des Eingangssignals der AUX-Buchsen.

TUNER

PRESET +/- Tuner Wahl von gespeicherten Sendern.
CD
▶ CD-Spieler Starten der Wiedergabe.
||	CD-Spieler Umschalten auf Wiedergabepause.
■	CD-Spieler Stoppen der Wiedergabe.
|◀◀/▶▶|	CD-Spieler Ansteuern eines Titels (AMS*).
D.SKIP	CD-Spieler Überspringen einer CD (bei CD-Wechsler).

MD

MD-Deck Starten der Wiedergabe.
II	MD-Deck	Umschalten auf Wiedergabepause.
■	MD-Deck	Stoppen der Wiedergabe.
|◄◄/►►|	MD-Deck	Ansteuern eines Titels.
TAPE DECK A/B
◄◄/►	Cassettendeck A oder B	Starten der Wiedergabe.
■	Cassettendeck A oder B	Stoppen des Bandlaufs.
◄◄/►►	Cassettendeck A oder B	Schnellvorlauf oder Rücklauf des Bands.
VOL +/-	Verstärker Lautstärkeregler.

ADVERTENCIA
