BEDIENUNGSANLEITUNG TA-F5000 SONY

Bedienungsanleitung ____ D

Um Feuer und die Gefahr eines elektrischen Schlages zu verhindern, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten nur einem Fachmann.

Stellen Sie das Gerät nicht in ein Bücherregal oder einen geschlossenen Schrank. Achten Sie darauf, daß ausreichend Luftzufuhr um das Gerät gewährleistet ist.

Zur besonderen Beachtung

Zur Sicherheit

• Bauen Sie das Gehäuse nicht auseinander, da sonst zu einem elektrischen Schlag kommen kann. Überlassen Sie Wartungsarbeiten nur einem Fachmann.
• Sollte ein fester Gegenstand oder Flüssigkeit in das Gehäuse gelangen, trennen Sie das Gerät ab und lassen Sie es von einem Fachmann überprüfen, bevor Sie es weiterverwenden.

Zur Stromversorgung

• Bevor Sie das Gerät in Betrieb nehmen, überprüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung steht auf dem Typenschild an der Rückseite des Geräts.
• Trennen Sie bei längerer Nichtverwendung das Gerät von der Wandsteckdose ab. Zum Abtrennen des Netzkabels fassen Sie stets am Stecker und niemals am Kabel an.

Zur Aufstellung

• Stellen Sie das Gerät an einem Ort auf, an dem ausreichende Luftzirkulation gewährleistet ist, um einen internen Hitzestau zu vermeiden und eine lange Lebensdauer des Geräts sicherzustellen.
• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen, und achten Sie darauf, daß es keinem direkten Sonnenlicht, keinem Staub und keinen Stößen ausgesetzt ist.
• Stellen Sie nichts auf das Gerät. Wenn die Ventilationsöffnungen blockiert werden, kann es zu Fehlfunktionen kommen.

Zum Betrieb

Vor Anschluß einer Signalquelle schalten Sie das Gerät stets aus, und trennen Sie es vom Stromnetz ab.

Zur Reinigung

Reinigen Sie das Gehäuse, das Bedienungspult und die Bedienungselemente mit einem weichen, leicht mit mildem Haushaltsreiniger angefeuchteten Tuch. Scheuermittel, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin dürfen nicht verwendet werden.

Wenn es durch akustische Rückkopplung zu einem Heulgeräusch kommt

Treffen Sie folgende

Abhilfemaßnahmen:

—Reduzieren Sie die Lautstärke.
—Halten Sie den Plattenspieler möglichst weit von den Lautsprechern entfernt.
—Bringen Sie handelsübliche Isolierfüße an der Unterseite des Plattenspielers an.
—Halten Sie das Mikrofon weiter von den Lautsprechern entfernt.

Eine akustische Rückkopplung kann auch häufig dadurch unterdrückt werden, daß die Lautsprecher oder der Plattenspieler auf eine dicke Holz- oder Steinunterlage gestellt werden.

Bei weiterführenden Fragen wenden Sie sich bitte an den nächsten Sony Händler.

Willkommen!

Wir beglückwünschen Sie zum Kauf dieses Sony Stereo-Vollverstärkers. Bevor Sie den Verstärker in Betrieb nehmen, lesen Sie diese Anleitung sorgfältig durch, und bewahren Sie sie zum späteren Nachschlagen gut auf.

INHALTSVERZEICHNIS

Vor dem Betrieb

Nach dem Auspacken 4

Anschlußübersicht 4

Anschluß der Audiogeräte 5

Anschluß der Lautsprecher 6

Netzanschluß 7

Zu dieser Anleitung

Bitte beachten

Folgendes Symbol wird in der Anleitung benutzt:

Zusatzinformationen und Tips zur Bedienungserleichterung.

Wiedergabe einer Signalquelle 8

Aufnahme 10

Zusatzinformationen

Störungsüberprüfungen 11

Technische Daten 11

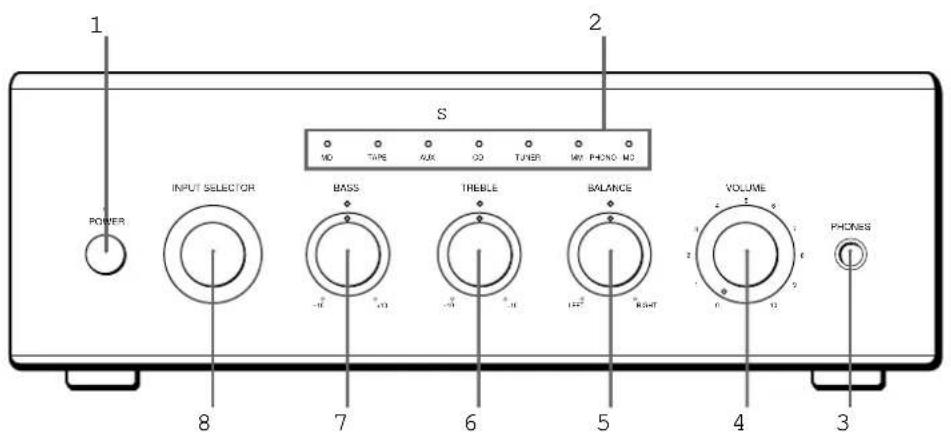

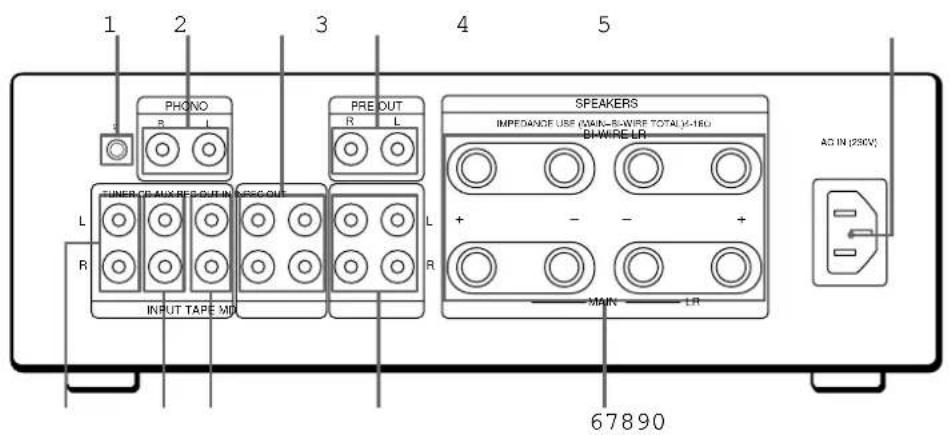

Teile an der Vorder- und Rückseite 12

Nach dem Auspacken

Vergewissern Sie sich, daß die folgenden Teile vorhanden sind:

• Kurzschlußstecker* (2)
• Netzkabel (1)
  * Werksseitig sind die Stecker in die PHONO-Buchsen eingesteckt.

Anschlußübersicht

Die in der folgenden Abbildung dargestellten

Komponenten können an den Verstärker angeschlossen werden. Einzelheiten zum Anschluß entnehmen Sie bitte den nachfolgenden Seiten.

Zur Bezeichnung und Lage der Anschlußbuchsen siehe „Teile an der Vorder- und Rückseite“ auf Seite 12.

Hinweise zum Anschluß

• Schalten Sie alle Geräte aus, bevor Sie Anschlüsse vornehmen.
• Schließen Sie die Netzkabel der Geräte erst an, wenn alle anderen Kabel bereits angeschlossen sind.
• Schließen Sie die einzelnen Geräte über die bei den Geräten mitgelieferten Kabel an den Verstärker an. In einigen Fällen sind zusätzliche, im Fachhandel erhältliche Kabel erforderlich.
• Stecken Sie die Stecker fest in die Buchsen ein, um Brummen und andere Störgeräusche zu vermeiden.
• Achten Sie beim Anschluß der Audiokabel darauf, den rechten und linken Kanal des Verstärkers richtig an den rechten und linken Kanal des Geräts anzuschließen.

Anschluß der Audiogeräte

Überblick

Im folgenden wird der Anschluß von Audiogeräten an den Verstärker behandelt.

Welche Kabel werden benötigt?

Getrennt erhältliche Audiokabel (je 1 für jedes Audiogerät und den Plattenspieler; je 2 für jedes Cassettendeck oder MD-Deck)

Anschluß

ç zeigt den Signalfluß an.

Tuner

CD-Spieler


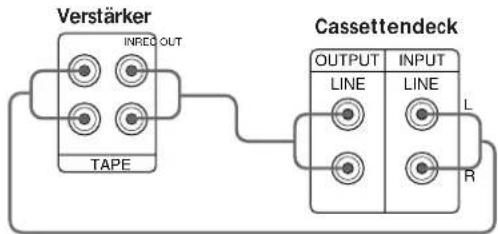

Cassettendeck

MD-Deck

Plattenspieler

1 Ziehen Sie die Kurzschlußstecker aus den PHONO-Buchsen heraus, bevor Sie Kabel anschließen.

• Stecken Sie die Kurzschlußstecker nicht in die MD REC OUT-, TAPE REC OUT- oder PRE OUT-Buchsen, da der Verstärker sonst kein Ausgangssignal abgibt oder es zu sonstigen Fehlfunktionen kommt.
• Lassen Sie bei Nichtverwendung des Plattenspielers die Kurzschlußstecker in die PHONO-Buchsen eingesteckt. Werden die Kurzschlußstecker herausgezogen, obwohl kein Plattenspieler angeschlossen ist, kommt es möglicherweise zu Störgeräuschen.

2 Schließen Sie die Audiokabel an.

- Wenn Ihr Plattenspieler eine Erdungsleitung besitzt

Schließen Sie die Erdungsleitung an die y-Klemme des Verstärkers an; Sie verhindern dadurch Brummstörungen.

TV-Gerät oder Videorecorder

Aktivlautsprecher usw.

Anschluß der Lautsprecher

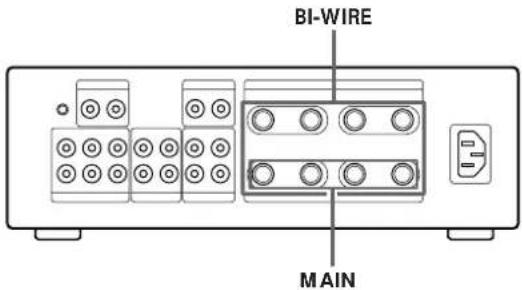

Überblick

Im folgenden wird der Anschluß der Lautsprecher an den Verstärker behandelt. Sie haben die Wahl zwischen dem normalen und Bi-wire-Anschluß.

Welche Kabel werden benötigt?

Getrennt erhältliches Lautsprecherkabel (je 1 pro Lautsprecher; je 2 bei Bi-wire-Lautsprecheranschluß)

Verdrillen Sie die etwa 15 mm abisolierten Kabelenden, und achten Sie auf phasenrichtigen Anschluß: Schließen Sie + an + und - an - an. Bei umgekehrtem Anschluß kommt es zu schlechtem Klang mit fehlenden Bässen. Zur Erleichterung des gleichphasigen Anschlusses empfiehlt es sich, alle durch einen Streifen (oder eine sonstige Markierung) gekennzeichneten Leitungen an + anzuschließen.

Anschluß

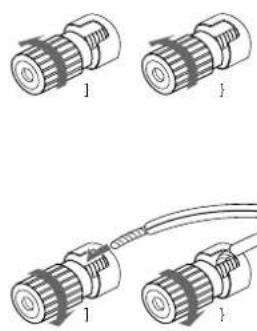

Anschluß der Lautsprecherkabel

Normaler Lautsprecheranschluß

Schließen Sie Lautsprecher an die MAIN-Klemmen des Verstärkers an.

Hinweis

Verwenden Sie Lautsprecher mit einer Nennimpedanz von 4 bis 16 Ohm.

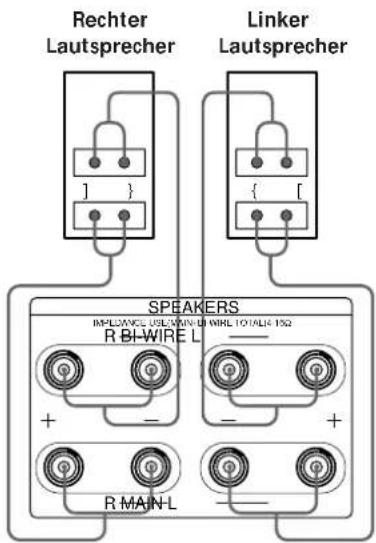

Bi-wire-Lautsprecheranschluß

An die BI-WIRE-Klemmen können Hochtöner und an die MAIN-Klemmen Tieftöner (oder Mitteltöner) angeschlossen werden. Die MAIN- und BI-WIRE-Klemmen geben dasselbe Signal aus.

Hinweis

Bei einem Bi-wire-Lautsprecheranschluß sowie bei einem Anschluß von zwei Lautsprecherpaaren ist darauf zu achten, daß die einzelnen Lautsprecher eine Nennimpedanz von 8 bis 16 Ohm aufweisen.

Netzanschluß

Wenn alle anderen Anschlüsse hergestellt sind, schließen Sie den Verstärker über das Netzkabel wie folgt an den Stromnetz an.

1 Stecken Sie das mitgelieferte Netzkabel in die AN IN (230 V)-Buchse.

2 Stecken Sie den Netzstecker des mitgelieferten Netzkabels in die Wandsteckdose.

Hinweis

Verlegen Sie das Netzkabel, die Audiokabel und die Lautsprecherkabel nicht zu dicht nebeneinander, da sonst das Netzkabel Störeinstrahlungen verursachen kann. Aus dem gleichen Grund sollten sich das Netz- und die Lautsprecherkabel auch nicht zu dicht an der Rahmenantenne des Tuners oder an der Antennenzuleitung befinden.

Wiedergabe einer Signalquelle

2,634
1 Schalten Sie die wiederzugebende Signalquelle ein.
2 Drehen Sie VOLUME ganz nach links (auf 0), damit die Lautsprecher nicht durch den Einschaltimpuls beschädigt werden können.
3 Schalten Sie den Verstärker durch Drücken von POWER ein. Die POWER-Anzeige ändert sich von rot zu grün.
4 Wählen Sie am INPUT SELECTOR die gewünschte Signalquelle. Die Anzeige der Signalquelle leuchtet auf.

Signalquelle	Einstellung von INPUT SELECTOR
Schallplatte	PHONO MC*/MM*
Tuner	TUNER
Compact Disc	CD
An AUX angeschlossenes Gerät	AUX
Cassettendeck	TAPE
MiniDisc	MD

* Je nach verwendetem Tonabnehmer auf MC oder MM stellen.

5 Geben Sie die Signalquelle wieder.
6 Stellen Sie am VOLUME die Lautstärke ein.

Zur Wiedergabe über Kopfhörer

Schließen Sie den Kopfhörer an PHONES an. Die Lautsprecher werden dann automatisch abgeschaltet.

So verhindern Sie eine Beschädigung von Verstärker und Lautsprechern

Führen Sie die folgenden Schritte aus:

1 Drehen Sie VOLUME ganz nach links (auf 0).

2 Schalten Sie den Verstärker aus.

3 Schalten Sie die Signalquelle aus.

Zum Einstellen der	Drehen Sie
Bässe	BASS
Höhen	TREBLE
Balance	BALANCE

Zur Vermeidung von akustischer Rückkopplung

Wenn die Schallschwingungen der Lautsprecher über die Luft oder Festkörper (Bücherregal, Schrank oder Fußboden) zur Abtastnadel oder zu einem Mikrofon und anschließend verstärkt wieder zu den Lautsprechern zurückgeleitet werden, kommt es zu einem Heulgeräusch. Man bezeichnet dies als „akustische Rückkopplung“. Durch die akustische Rückkopplung kann es zu Fehlfunktionen und im schlimmsten Fall zur Beschädigung der Lautsprecher kommen. Treffen Sie folgende Abhilfemaßnahmen:

• Drehen Sie VOLUME zurück.
- Stellen Sie die Lautsprecher weiter vom Plattenspieler entfernt auf.
- Stellen Sie Plattenspieler auf eine fest Unterlage.
- Verwenden Sie einen handelsüblichen Schwingungsisolator.
- Wird die Rückkopplung durch ein Mikrofon verursacht, entfernen Sie das Mikrofon weiter von den Lautsprechern.

Häufig läßt sich akustische Rückkopplung auch dadurch verhindern, daß die Lautsprecher oder der Plattenspieler auf eine massive Unterlage (aus Stein etc.) gestellt werden.

Hinweis

Bei zu hohen Ausgangspegeln kann es zu Verzerrungen kommen.

Grundlegender Betrieb

Aufnahme

Gleichzeitige Aufnahme mit zwei Decks

Wenn sowohl ein

Cassettendeck als auch ein MD-Deck an den Verstärker angeschlossen ist, können Sie eine Signalquelle gleichzeitig mit den beiden Decks aufzeichnen.

So verhindern Sie eine Beschädigung von Verstärker und Lautsprechern

Führen Sie die folgenden Schritte aus:

1 Drehen Sie VOLUME ganz nach links (auf 0).
2 Schalten Sie den Verstärker aus.
3 Schalten Sie die anderen Geräte aus.

1 Schalten Sie die aufzunehmende Signalquelle ein.
2 Schalten Sie den Verstärker durch Drücken von POWER ein. Die Farbe der POWER-Anzeige ändert sich von rot zu grün.
3 Wählen Sie am INPUT SELECTOR die aufzunehmende Signalquelle.

Signalquelle	Einstellung von INPUT SELECTOR
Schallplatte	PHONO MC*/MM*
Tuner	TUNER
Compact Disc	CD
An AUX angeschlossenes Gerät	AUX
Cassettendeck	TAPE
MiniDisc	MD

* Je nach verwendetem Tonabnehmer auf MC oder MM stellen.

4 Nehmen Sie am Aufnahmegerät die erforderlichen vorbereitenden Einstellungen vor, und starten Sie dann die Aufnahme.
5 Starten Sie die Wiedergabe der Signalquelle. Die eingestellte Lautstärke und der eingestellte Klang haben keinen Einfluß auf das Aufnahmesignal.

Zum Stoppen der Aufnahme

1 Stoppen Sie die Aufnahme am Aufnahmegerät.
2 Stoppen Sie die Wiedergabe der Signalquelle.

Störungsüberprüfungen

Bei Problemen mit dem Verstärker gehen Sie die folgende Zusammenstellung durch. Wenn Sie das Problem nicht selbst beheben können, wenden Sie sich an den nächsten Sony Händler.

Kein Ton.

/ Die Audiokabel fest einstecken.

/ Die Audiogeräte richtig an den Verstärker anschließen.

/ INPUT SELECTOR auf die richtige Signalquelle einstellen.

Kein Ton von einem Kanal oder unsymmetrische Balance.

/ An BALANCE die Stereobalance einstellen.

/ Den Lautsprecher und den Eingangsanschluß des stummen Kanals überprüfen.

Plötzlicher Tonaussetzer, POWER-Anzeige leuchtet rot auf.

/ Kurzschluß in den Lautsprecherkabeln. Den Anschluß überprüfen.

Schwache Bässe und Höhen.

/ Den TONE- bzw. BASS-Regler einstellen.

/ Am INPUT SELECTOR den richtigen Tonabnehmertyp wählen (siehe Seite 8).

/ Die Lautsprecher anders aufstellen und dämpfende Gegenstände entfernen.

Verzerrter Ton.

/ Das falsche Eingangssignal ist gewählt.

/ Übersteuerung der Lautsprecher. Die Lautstärke reduzieren.

Schwache Bässe und unklare Stereoortung.

/ Die Lautsprecher sind mit falscher Phase angeschlossen. Die Kabel phasenrichtig anschließen.

Brummen und andere Störgeräusche.

/ Den Plattenspieler erden (siehe Seite 5).

/ Die Audiokabel fest einstecken.

/ Störeinstrahlungen von einem TV-Gerät. Den Verstärker weiter vom TV-Gerät entfernt aufstellen oder das TV-Gerät ausschalten.

Keine Aufnahme möglich.

/ Am INPUT SELECTOR die richtige Signalquelle wählen.

Technische Daten

System

Endverstärker: Reinkomplementäre SEPP MOS FET-Endstufe, Direktkopplung aller Stufen

Vorverstärker: Rauscharmer, hochverstärkender

Entzerrerverstärker und MC-Vorvorverstärker

Netzteil: Leistungsstarke, moderne STD-Ausführung

Ausgangsleistung (an 4 Ohm)	45 W + 45 W (nach DIN)
	35 W + 35 W (Sinus, 20 Hz bis 20 kHz)

Lautsprecherimpedanz

4 bis 16 Ohm

Gesamtklirrgrad

0,008% (bei 8 Ohm, 10 W Ausgangsleistung)

Dämpfungsfaktor

150

Sonstige Frequenzgänge

TUNER, CD, AUX, TAPE, MD: 7 Hz bis 100 kHz ± 3 dBPHONO: 20 Hz bis 20 kHz ± 3 dB

Eingänge

Eingangsempfindlichkeitund -impedanz

PHONO MC: 0,18 mV, 100 OhmMM: 1,6 mV, 50 kOhmTUNER, CD, AUX, TAPE, MD: 150 mV, 20 kOhm

Signal-Rauschabstand

PHONO MC: 75 dB (A Filter, 0,5 mV)MM: 85 dB (A Filter, 5 mV)TUNER, CD, AUX, TAPE, MD: 100 dB(Eingang kurzgeschlossen)

Ausgänge

Ausgangspegel/-impedanz

MD REC OUT, TAPE REC OUT: 150 mV, 1 kOhmPRE OUT: 600 mV, 200 Ohm

Kopfhörerausgang

PHONES: 10 mW (8 Ohm), geeignet für Kopfhörer niedriger und hoher Impedanz

Klangregler	BASS (100 Hz): ±6 dB
	TREBLE (10 kHz): ±6 dB

Allgemeines

Stromversorgung

220 - 230 V Wechselspannung,50/60 Hz

Leistungsaufnahme

100 W

Abmessungen

ca. 280 x 100 x 400 mm (B/H/T), einschl. vorspringender Teile und Bedienungselemente

Gewicht

ca. 7,0 kg

Mitgeliefertes Zubehör

Kurzschlußstecker* (2)

Netzkabel (1)

* Werksseitig in PHONO-Buchsen eingesteckt.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Teile an der Vorder- und Rückseite

Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

Vorderseite

1 POWER-Taste (8)
2 Anzeige der Eingangsquellen (8,10)
3 PHONES-Buchse (9)
4 VOLUME-Regler (8)

5 BALANCE-Regler (9)
6 TREBLE-Regler (9)
7 BASS-Regler (9)
8 INPUT SELECTOR (8,10)

Rückseite

1 Erdungsanschluß (y) (5)
2 PHONO-Buchsen (5)
3 TAPE-Buchsen (5)
4 PRE OUT-Buchsen (5)
5 AC IN (230 V)-Buchse (7)

6 SPEAKERS-Buchsen (6)
7 MD-Buchsen (5)
8 AUX-Buchsen (5)
9 CD-Buchsen (5)
0 TUNER-Buchsen (5)

WAARSCHUWING

Technische gegevens 11
