Produkttyp	Integrerad stereomottagare
Varumärke	Sony
Modell	TA-F5000
Mått (B x H x D)	430 x 140 x 300 mm
Vikt	8 kg
Strömförsörjning	220-240 V, 50/60 Hz
Strömförbrukning	200 W (max)
Uteffekt	2 x 100 W vid 8 ohm (RMS)
Rekommenderad högtalaimpedans	4-16 ohm
Ljudingångar	Phono (MM), CD, Tuner, Aux, 2 x bandspelare
Ljudutgångar	Högtalare (A/B), Hörlurar, Pre-out, Bandspelare
Frekvensomfång	10 Hz - 50 kHz ±1 dB
Signal/brusförhållande	90 dB (linje)
Total harmonisk distorsion	0,01% (vid 1 kHz, 50 W)
Huvudfunktioner	Ingångsväljare, volym, balans, bas/diskant, loudness, muting, högtalare A/B
Underhåll och rengöring	Torka med en mjuk, torr trasa. Använd inte slipande medel eller lösningsmedel.
Säkerhet	Utsätt inte för fukt, dropp eller stänk. Koppla ur vid åskväder eller längre tids användning.
Reservdelar och reparerbarhet	Kontakta en auktoriserad Sony-verkstad. Delar finns under referensnummer.
Allmän information	Manual tillgänglig på flera språk på notice-facile.com
Inkluderade tillbehör	Strömkabel, användarmanual

Vanliga frågor - TA-F5000 SONY

Hur ansluter jag mina högtalare till TA-F5000?

Använd skruvterminalerna på baksidan. Anslut den positiva (+) ledningen till den röda terminalen och den negativa (-) till den svarta. Du kan använda högtalargrupp A eller B.

Varför kommer inget ljud?

Kontrollera att enheten är påslagen, att volymen inte är på minimum och att rätt källa är vald. Se även till att muting-läget inte är aktiverat.

Kan jag ansluta en skivspelare?

Ja, använd Phono-ingången (MM). Kontrollera att din skivspelare har en rörlig magnetpatron.

Hur justerar jag bas och diskant?

Vrid på BASS- och TREBLE-rattarna på framsidan för att justera bas och diskant efter dina preferenser.

Vad används Loudness-funktionen till?

Knappen LOUDNESS förstärker bas och diskant vid låg volym för att kompensera för människans hörselkänslighet.

Hur använder jag hörlursutgången?

Anslut dina hörlurar till PHONES-uttaget på framsidan. Ljudet från högtalarna stängs då automatiskt av.

Vilken kabel ska jag använda för en CD-spelare?

Använd en stereo RCA-kabel. Anslut den till CD-ingången på baksidan av mottagaren.

Kan jag spela in från TA-F5000?

Ja, använd TAPE REC-utgångarna för att ansluta en bandspelare eller inspelningsenhet. Välj källan som ska spelas in med väljaren.

Hur rengör jag enheten?

Använd en mjuk, torr trasa. Använd aldrig kemikalier, alkohol eller slipande rengöringsmedel.

Vad gör jag vid överhettning?

Stäng av enheten och låt den svalna. Se till att ventilationsöppningarna inte är blockerade och att enheten placeras på en välventilerad plats.

BRUKSANVISNING TA-F5000 SONY

Utsätt inte förstärkaren för regn och fukt för att undvika riskerna för brand och/eller elektriska stötar.

Öppna inte höljet. Det kan resultera i risk för elektriska stötar. Överlåt allt reparations- och underhållsarbete till fackkunniga tekniker.

Placera förstärkaren på en plats med god ventilation. Placera den inte i bokhyllan eller i ett skåp.

Att observera

Angående säkerhet

• Ta inte isär höljet. Det kan resultera i elektriska stötar. Överlåt allt underhållsarbete till fackkunniga tekniker.
• Dra ut stickkontakten ur nätuttaget, om du skulle råka tappa ett föremål eller spilla vätska i förstärkaren. Låt en fackkunnig reparatör besiktiga förstärkaren innan den tas i bruk igen.

Angående strömförsörjning

• Kontrollera innan förstärkaren tas i bruk att märkspänningen stämmer överens med lokal nätspänning. Märkspänningen anges på namnplåten på baksidan.
• Dra ut stickkontakten ur vägguttaget, när förstärkaren inte ska användas under en längre tidsperiod. Dra i stickkontakten, aldrig i själva kabeln, för att koppla ur nätkabeln.

Angående placering

• Placera förstärkaren på en plats med tillräcklig ventilation för att undvika överhettning och förlänga förstärkarens brukstid.
• Placera inte förstärkaren på en plats, där den utsätts för värme, solsken, damm och/eller mekaniska stötar.
• Placera ingenting ovanpå förstärkaren. Det kan blockera ventilationsöppningarna, vilket resulterar i fel.

Angående anslutningarna

Allra första steget före anslutningar: slå av strömmen och koppla ur nätkabeln från nätuttaget.

Angående rengöring

Torka förstärkaren och reglagen med en mjuk trasa, som fuktats i mild diskmedelslösning. Använd varken slipande rengöringsmedel eller starka rengöringsvätskor, som t. ex. spritlösningar och bensin.

Att undvika tjut

Observera det följande för att undvika tjut via högtalarna:
—sänk volymnivån,
—placera skivspelaren på så långt avständ från högtalarna som praktiskt möjligt,
—använd ljudisolatorer (tillval) på skivspelarens undersida,
—använd mikrofonen på längre avstånd från högtalarna.

Placera högtalarna eller skivspelaren ovanpå en stadig träskiva eller betongplatta för att ytterligare minska risken för tjut.

Rådfråga affären där förstärkaren köptes, eller Sonys representant, om du skulle råka ut för svårigheter eller när vill ställa frågor som inte besparas i denna bruksanvisning.

Välkommen!

Tack för inköpet av Sonys integrerade stereoförstärkare. Läs noga igenom bruksanvisningen för att lära känna förstärkaren och dess användning. Spara bruksanvisningen.

Angående denna bruksanvisning

Vägledning

Följande vägledning används i denna bruksanvisning:

anger råd och fingervisningar som underlättar tillvägagångssättet.

INNEHÅLL

Förberedelser

Uppackning 4

Översikt över anslutningarna 4

Anslutningarna till olika källor 5

Högtalaranslutningar 6

Nätkabelanslutning 7

Ljudåtergivning 8

Inspelning 10

Övrigt

Felsökning 11

Tekniska data 11

Beskrivning på fram- och baksida 12

Uppackning

Kontrollera att de följande tillbehören levererats med denna förstärkare:

• Kortslutningsskydd* (2)
• Nätkabel (1)
* Sitter i skivspelaringångarna PHONO vid förstärkarens leverans från fabriken.

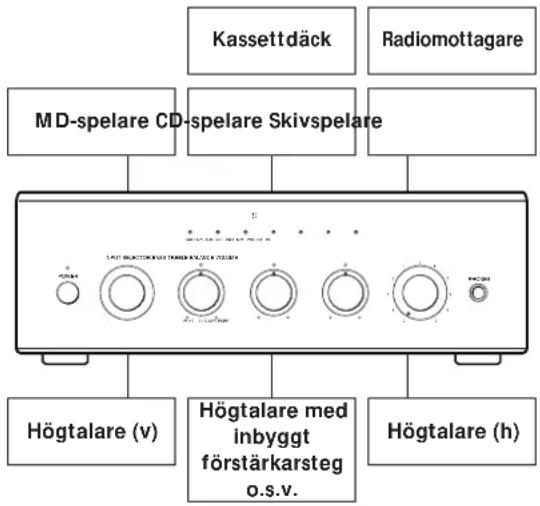

Översikt över anslutningarna

De följande ljudkällorna kan anslutas till denna förstärkare för deras styrning via förstärkaren. Följ anvisningarna på nästa sida för att ansluta de önskade källorna till förstärkaren.

Vi hänvisar till rubriken Beskrivning på fram- och baksida på sid. 12 angående de olika in/utgångarna på förstärkaren.

Innan anslutningarna utförs

• Kontrollera innan anslutningarna utförs att strömbrytarna på samtliga källor står i frånslagna lägen.
• Anslut nätkablarna först efter att samtliga andra anslutningar gjorts.
• Använd i första hand de ljudkablar som följer med varje ljudkälla för ljudkällans anslutning till förstärkaren.

Köp extra kablar (tillval) vid behov.

• Skjut in kontakterna på kablarna så längt det går vid anslutning för att undvika brum och störningar.
• Var noga med att ansluta höger (R) och vänster (L) ingångar på förstärkaren till de motsvarande utgångarna R och L på ljudkällan vid ljudkablarnas anslutning.

Anslutningarna till olika källor

Översikt

Det följande beskriver hur olika ljud/videokällor ansluts till denna förstärkare.

Vilka kablar krävs det?

Ljudkablar (tillval) (en var för varje ljudkälla, två var för varje kassettdäck eller MD-spelare)

Anslutningarna

Pilen ç anger signalflödet.

Radiomottagare

CD-spelare

Kassettdäck

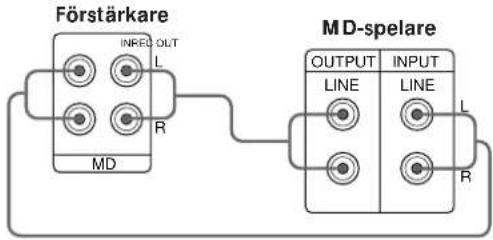

MD-spelare

Skivspelare

1 Dra ut kortslutningsskydden ur skivspelaringångarna PHONO innan kablarna ansluts:

• Skjut inte in kortslutningsskydden i någon av utgångarna MD REC OUT, TAPE REC OUT eller PRE OUT. Det kan förhindra ljudsignalernas utmatning eller leda till att förstärkaren skadas.
• Låt kortslutningsskydden vara anslutna till skivspelaringångarna PHONO så länge ingen skivspelare ska anslutas till förstärkaren. Om skydden tas ut utan att en skivspelare ansluts, kan det leda till störningar i de utgående ljudsignalerna.

2 Anslut ljudkablarna:

- När skivspelaren har en jordkabel

Anslut jordkabeln till jorduttaget y på förstärkaren för att undvika brum.

Tv eller video

Högtalare med inbyggt förstärkarsteg o.s.v.

Högtalaranslutningar

Översikt

Det följande beskriver hur ett par högtalare ansluts till denna förstärkare. Välj enkel anslutning för normala högtalare. Välj dubbel anslutning för högtalare med dubbla drivsteg.

Vilka kablar krävs det?

Högtalarkablar (tillval) (en per högtalare/två per högtalare med dubbla drivsteg)

Tvinna ca 15 mm av de blottade trådarna i kablarnas båda ändar. Var noga med att ansluta högtalarkablarna till korrekta högtalarut/ingångar: + till + och – till –. Om anslutningarna kastas om resulterar det i störningar och basförlust. Vi rekommenderar att de randiga (eller de märkta) kablarna tilldelas + för att lättare undvika omkastning av polanslutningarna.

Anslutningarna

Hur högtalarkablarna ansluts

Anslutning av normala högtalare

Anslut högtalarna till högtalarutgångarna SPEAKERS MAIN på förstärkaren.

OBS!

Använd högtalare med en nominell impedans på 4 till 16 ohm.

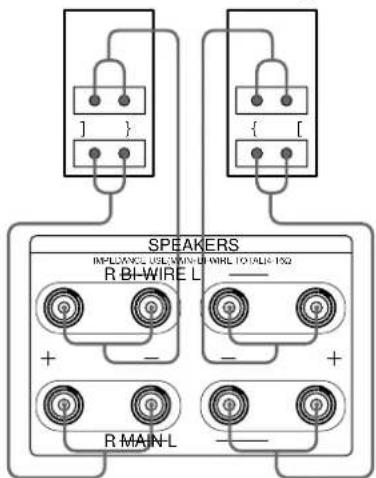

Anslutning av högtalare med dubbla drivsteg

Eftersom ljudsignaler från förstärkaren sänds ut samtidigt till både högtalarutgångarna SPEAKERS MAIN och SPEAKERS BI-WIRE, är det möjligt att dubbelansluta kompatibla högtalare till dessa utgångar. Anslut utgångarna BI-WIRE till högtalarnas diskantelementingångar och utgångarna MAIN till högtalarnas bas- eller mellanregisteringångar.

Vänster högtalareHöger högtalare

Använd högtalare med en nominell impedans på 8 till 16 ohm när två högtalarpar ska drivas samtidigt eller vid anslutning av högtalare med dubbla drivsteg.

Nätkabelanslutning

Anslut förstärkaren till ett nätuttag enligt nedanstående efter att samtliga, övriga anslutningar först gjorts.

1 Anslut den medföljande nätkabeln till nätintaget AC IN (230V) på förstärkaren:

2 Anslut den andra änden på nätkabeln till ett nätuttag.

OBS!

Dra inte nätkabeln i närheten av ljudkablar eller högtalarkablar. Om ljudkablarna kommer i kontakt med nätkabeln, eller om nätkabeln eller högtalarkablarna placerats för nära radiomottagarens ramantenn eller antennkabel, kan det leda till störningar eller försämrad ljudkvalitet.

Ljudåtergivning

2,634
1 Slå på önskad ljudkälla.
2 Vrid VOLUME moturs så långt det går (till läget 0) för att inte högtalarna ska skadas av för hög utnivå.
3 Tryck på strömbrytaren POWER för att slå på förstärkaren. Strömindikatorn POWER börjar lysa i grönt istället för i rött.
4 Vrid på INPUT SELECTOR för att välja önskad ljudkälla. Indikatorn för vald ljudkälla tänds.

Ljudkälla	Val med INPUT SELECTOR
Skivspelare	PHONO MC*/MM*
Radio	TUNER
CD-spelare	CD
Källa ansluten till AUX	AUX
Kassettdäck	TAPE
MD-spelare	MD

* Välj MC eller MM enligt den typ av pickup skivspelaren har.

5 Starta ljudåtergivning på vald ljudkälla.
6 Vrid på VOLUME för att styra volymen till önskad nivå.

Ljudåtergivning via hörlurar

Anslut ett par hörlurar till hörlursutgången PHONES. Inget ljud återges nu via högtalarna.

Att undvika skador på förstärkare och högtalare

Vi rekommenderar följande tillvägagångssätt vid strömavslag.

1 Vrid VOLUME moturs så långt det går (till läget 0).

2 Slå av förstärkaren.

3 Slå av ljudkällan.

Styrning av	Vrid på
bas	BASS
diskant	TREBLE
balans	BALANCE

Att undvika tjut

Tjut, eller s.k. akustisk återkoppling, uppstår när vibrationerna i ljudet via högtalarna sänds genom luften eller via fasta föremål (som t. ex. hyllor, skåp eller golv) till skivspelarens pickupnål (eller till en mikrofon), och därefter förstärks och återges via högtalarna på nytt.

Sådant tjut kan leda till att högtalarna skadas eller till att de anslutna ljudkällorna råkar ut för felfunktion. Observera det följande om tjut uppstår:

• vrid på VOLUME för att sänka volymnivån,
• placera högtalarna på längre avständ från skivspelaren,
• placera skivspelaren på ett fast underlag,
• använd ljudisolatorer (tillval),
• använd mikrofonen på längre avständ från högtalarna.

Placera högtalarna eller skivspelaren på en kraftig skiva av betong eller annat för att ytterligare minska risken för tjut.

OBS!

Kontinuerlig, hög utnivå resulterar i distorsion i ljudet.

Grundläggande tillvägagångssätt

Inspelning

Samtidig inspelning på kassettdäck och MD- spelare

Efter anslutning av både ett kassettdäck och en MDspelare till denna förstärkare, är det möjligt att samtidigt spela in ljudet från vald källa på både kassettdäcket och MD-spelaren.

Att undvika skador på förstärkare och högtalare

Vi rekommenderar följande tillvägagångssätt vid strömavslag.

1 Vrid VOLUME moturs så långt det går (till läget 0).
2 Slå av förstärkaren.
3 Slå av samtliga ljudkällor.

1 Slå på ljudkällan vars ljud ska spelas in.
Tryck på strömbrytaren POWER på förstärkaren.

Strömindikatorn POWER börjar lysa i grönt istället för i rött.

3 Vrid på INPUT SELECTOR för att välja källan för ljudåtergivning.

Ljudkälla	Val med INPUT SELECTOR
Skivspelare	PHONO MC*/MM*
Radio	TUNER
CD-spelare	CD
Källa ansluten till AUX	AUX
Kassettdäck	TAPE
MD-spelare	MD

* Välj MC eller MM enligt den typ av pickup skivspelaren har.

4 Förbered kassettdäcket/MD-spelaren för inspelningsstart. Sätt igång inspelningen.
5 Sätt igång ljudåtergivningen på ljudkällan.

Inställningarna för tonklang och vald volymnivå påverkar inte inspelningsljudet.

Hur en inspelning avbryts

1 Avbryt inspelningen på kassettdäcket/MD-spelaren.
2 Avbryt ljudåtergivningen på ljudkällan.

Felsökning

Utför åtgärderna enligt nedanstående felsökningstabell, om det skulle uppstå något problem med förstärkaren. Kontakta affären där förstärkaren köptes, eller Sonys representant, om felet kvarstår.

Inget ljud sänds ut till högtalarna.

/ Anslut ljudkablarna ordentligt.

/Anslut förstärkaren till ljudkällorna på korrekt sätt.

/ Vrid på INPUT SELECTOR för att välja rätt ljudkälla.

Inget ljud återges via den ena kanalen eller så är ljudet via högtalarna obalanserat.

/ Vrid på BALANCE för att justera balansen.

/ Kontrollera högtalaren ifråga och den tysta kanalens ingångsanslutningar.

Ljudåtergivningen avbryts plötsligt samtidigt som strömindikatorn POWER börjar lysa i rött.

/ Högtalarkablarna har kortslutits. Kontrollera högtalarkablarnas anslutningar.

Bas eller diskant hörs för svagt.

/ Vrid på BASS eller TREBLE för att höja bas-respektive diskantnivån.

/ Vrid på INPUT SELECTOR för att välja rätt läge för pickuptyp på skivspelare (sid. 8).

/ Ändra högtalarnas placering eller flytta på möbler, så att ingenting hindrar ljudets återgivning i rummet.

Distorsion uppstår.

/ Fel val av ingångssignal.

/ De anslutna högtalarnas innivåkapacitet är otillräcklig. Sänk volymnivån.

Basförlust eller otydlig placering av instrumentala toner

/ Högtalarkablarna och ut/ingångarnas poler har kastats om. Anslut kablarna på nytt med rätt polaritet.

Brum eller störningar

/ Jorda skivspelaren (sid. 5).

/ Anslut ljudkablarna ordentligt.

/ Förstärkaren påverkas av störningar från en intillstående tv. Placera förstärkaren på längre avständ från tv:n eller slå av tv:n.

Inspelning misslyckas.

/ Vrid på INPUT SELECTOR för att välja korrekt källa för ljudåtergivning.

Tekniska data

Förstärkartyp

Effektförstärkarsteg: äkta komplementär mottaktsförstärkare med enkelt slutsteg, halvledare av metalloxid och fälteffekttransistorer, med alla steg direktkopplade

Förförstärkarsteg: lågbrus, högvinst förstärkarsteg med korrektion + MC-förförstärkning

Nät- och likströmssteg: avancerat standardnätsteg med hög kapacitet

Märkuteffekt(in i 4 ohm)

45 watt + 45 watt (enligt DIN)35 watt + 35 watt (effektivvärde RMS, från20 Hz till 20 kHz)

Högtalarimpedans

Från 4 till 16 ohm

Övertonsdistorsion

0,008% (in i 8 ohm, med 10 watts uteffekt)

Dämpningsfaktor

150

Frekvensomfang

TUNER, CD, AUX, TAPE, MD: från 7 Hz till 100 kHz _-3^-0 dBPHONO:från 20 Hz till 20 kHz ± 3 dB

Ingångar

Inkänslighet,inimpedans

PHONO MC: 0,18 mV, 100 ohmMM: 1,6 mV, 50 kohmTUNER, CD, AUX, TAPE, MD: 150 mV, 20 kohm

S/B	PHONO MC: 75 dB (filter A, 0,5 mV)MM: 85 dB (filter A, 5 mV)TUNER, CD, AUX, TAPE, MD:100 dB (kortsluten ingång)

Utgångar

Utpänning,utimpedans

MD REC OUT, TAPE REC OUT:150 mV, 1 kohmPRE OUT: 600 mV, 200 ohm

Hörlursutgång

För anslutning av hörlurar med låg/hög impedans: 10 mW (in i 8 ohm)

Bas- och	BASS (100 Hz): ±6 dB
diskantförstärkning/	TREBLE (10 kHz) ±6 dB

Allmänt

Strömförsörjning

220-230 V nätspänning, 50/60 Hz

Strömförbrukning

100 watt

Dimensioner (ca) (b/h/d)

280 x 100 x 400 mm inkl. utskjutande delar och reglage

Vikt (ca)

7,0 kg

Medföljande tillbehör

Kortslutningsskydd* (2)

Nätkabel (1)

* Sitter i skivspelaringångarna PHONO vid förstärkarens leverans från fabriken.

Rätt till ändringar förbehålles.

Beskrivning på fram- och baksida

Vi hänvisar till sidnumren inom parentes angående detaljer.

Framsidan

1 Strömbrytare (POWER) (8)
2 Indikatorer för vald ljudkälla (8, 10)
3 Hörlursutgång (PHONES) (9)
4 Volymreglage (VOLUME) (8)

5 Balansreglage (BALANCE) (9)
6 Diskantreglage (TREBLE) (9)
7 Basreglage (BASS) (9)
8 Ingångsväljare (INPUT SELECTOR) (8, 10)

Baksidan

1 Jorduttag y (5)
2 Skivspelaringångar (PHONO) (5)
3 Bandin/utgångar (TAPE) (5)
4 Förförstärkarutgångar (PRE OUT) (5)
5 Nätintag [AC IN (230V)] (7)

6 Högtalarutgångar (SPEAKERS) (6)
7 MD-spelarin/utgångar (MD) (5)
8 Reservingångar (AUX) (5)
9 CD-spelaringångar (CD) (5)
0 Radiomottagaringångar (TUNER) (5)

ATTENZIONE
