TA-VE610 - Mottagare SONY - Gratis bruksanvisning och manual

Produkttyp	Audio-/videomottagare
Märke	Sony
Modell	TA-VE610
Mått (B x H x D)	430 x 150 x 350 mm
Vikt	9,5 kg
Strömförsörjning	220-240 V AC, 50/60 Hz
Strömförbrukning	180 W
Uteffekt	100 W per kanal (8 ohm)
Ljudingångar	CD, Tuner, Aux, Phono (MM), Bandspelare
Ljudutgångar	Högtalare A/B, Hörlurar, Subwooferförförstärkare
Videoingångar	Composite (2), S-Video (1)
Videoutgångar	Composite (1), S-Video (1)
FM/AM-tuner	FM stereo med RDS, AM
Huvudfunktioner	Stereoförstärkning, källval, tonkontroll, balans
Chassimaterial	Metall
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inga lösningsmedel.
Säkerhet	Koppla ur före rengöring. Öppna inte enheten.
Reservdelar och reparerbarhet	Kontakta en auktoriserad Sony-service för reparationer.
Allmän information	Manualen finns att ladda ner i PDF-format.

Vanliga frågor - TA-VE610 SONY

Hur ansluter man högtalare till Sony TA-VE610?

Använd högtalarkablar. Anslut ledningarna till enhetens terminaler (röd för positiv, svart för negativ). Följ rekommenderad impedans (8 ohm).

Varför kommer det inget ljud?

Kontrollera att källan är korrekt vald, volymen är tillräcklig och högtalarna är ordentligt anslutna. Se till att Mute-läget inte är aktiverat.

Hur ställer man in ljudbalansen?

Använd BALANCE-knappen på frontpanelen för att justera ljudnivån mellan vänster och höger kanal.

Kan jag ansluta en CD-spelare?

Ja, använd en CD-ingång (RCA). Anslut ljudkablarna till enhetens CD IN-uttag.

Hur ställer man in en FM-station?

Tryck på TUNING + eller - för att söka efter stationer. Använd förinställningarna för att spara dina favoritfrekvenser.

Enheten blir varm, är det normalt?

Ja, förstärkning genererar värme. Se till att det finns tillräcklig ventilation runt enheten. Placera den inte i ett slutet utrymme.

Vad gör jag om en högtalare inte fungerar?

Kontrollera anslutningarna och kabelns skick. Testa högtalaren på en annan utgång. Om problemet kvarstår, kontakta en professionell.

Hur rengör jag enheten?

Koppla ur enheten. Använd en mjuk, lätt fuktad trasa. Använd aldrig kemikalier eller slipmedel.

Var hittar jag serienumret?

Serienumret finns på enhetens baksida, nära strömkabeln.

Kan jag använda den här enheten med en TV?

Ja, anslut TV:ns ljudutgång till en ljudingång på mottagaren (t.ex. AUX).

BRUKSANVISNING TA-VE610 SONY

Utsätt inte förstärkaren för regn eller fukt. Det medför risk för brand eller elektriska stötar.

Öppna inte höljet. Det medför risk för elektriska stötar. Överlåt allt reparationsarbete till kvalificerad personal.

Placera enheten på en plats med god ventilation. Placera den inte i bokhyllan eller i ett skåp.

- Stäng genast av förstärkaren och dra ut stickkontakten ur väggutaget om något föremål eller vätska skulle råka komma in i förstärkaren. Låt en kvalificerad reparatör besiktiga förstärkaren innan den används igen.

Angående strömförsörjning

• Kontrollera att förstärkarens driftspänning överensstämmer med den lokala nätspänningen innan du börjar använda den. Driftspänningen är angiven på märkplattan på förstärkarens baksida.
• Förstärkaren kopplas inte bort från elnätet så länge stickkontakten sitter i vägguttaget, även om strömbrytaren på själva förstärkaren är frånslagen.
• Var noga med att dra ut stickkontakten ur vägguttaget om förstärkaren inte ska användas på länge. Håll alltid i stickkontakten när du drar ut den; dra aldrig i själva sladden.
• Stickkontaktens ena stift är bredare än det andra för säkerhets skull, och passar bara på ett håll i vägguttaget. Kontakta återförsäljaren om det inte går att sticka in stickkontakten helt i vägguttaget.
• Nätkabelbyte får bara utföras av en kvalificerad serviceverkstad.

Angående placering

• Ställ förstärkaren på en plats med tillräcklig ventilation för att undvika överhettning och för att förlänga förstärkarens livslängd.
• Ställ inte förstärkaren nära värmekällor, på platser där solen lyser rakt på den, alltför dammiga platser, eller där den riskerar att utsättas för stötar.
• Ställ inga föremål ovanpå förstärkaren som kan blockera ventilationshålen och därigenom orsaka funktionsfel.

Angående anslutningar

- Var noga med att stänga av förstärkaren och dra ut stickkontakten ur vägguttaget innan du ansluter några andra komponenter.

Angående rengöring

- Rengör höljet, panelen och kontrollerna med en mjuk torkduk fuktad med mild diskmedelslösning. Använd aldrig någon form av skursvampar, skurpulver eller lösningsmedel som sprit eller bensin.

Om du har några frågor angående förstärkaren eller om det uppstår något problem så kontakta närmaste Sony-handlare.

Angående denna bruksanvisning

Dessa anvisningar gäller modellen TA-VE610.

Konventioner

• I bruksanvisningen beskrivs hur man använder kontrollerna på förstärkaren. Det går även att använda knapparna på fjärrkontrollen med samma eller liknande namn som på förstärkaren.
• Det finns en "Snabbguide" på sidan 29.
• I kapitlet "Beskrivning av knapparna på fjärrkontrollen" på sidan 26 ges en översikt över fjärrkontrollknapparna.
• Följande ikoner används i denna bruksanvisning:

Anger att manövern måste utföras med fjärrkontrollen.

Anger råd och tips som gör uppgiften lättare.

Denna förstärkare är utrustad med Dolby Pro Logic Surround*.

* Tillverkas under licens av Dolby Laboratories Licensing Corporation. DOLBY, dubbel D-kännetecknet ☐, och PRO LOGIC är Dolby Laboratories Licensing Corporation:s varumärken.

Översikt över anslutningarna 4

Högtalaranslutningar 5

TV/videobandspelaranslutningar 7

Nätanslutningar 8

Innan du börjar använda förstärkaren 9

Grundläggande användningssätt

Hur man väljer komponent 9

Registrering av programkällor 12

Inspelning 13

Hur man använder insomningstimern 14

Förberedelser för Dolby Surround

Dolby Pro Logic 14

Ljudjusteringar

Hur man använder de förprogrammerade ljudfälten 16

Ändring av ljudfälten 17

Avancerad användning av fjärrkontrollen

Styrning av en komponent medan en annan är igång (bakgrundsstyrning) 19

Ändring av fabriksinställningen för en FUNCTION-knapp 20

Övrigt

Felsökning 21

Tekniska data 22

Ordförklaringar 23

Tabell över SET UP-knappens funktioner 24

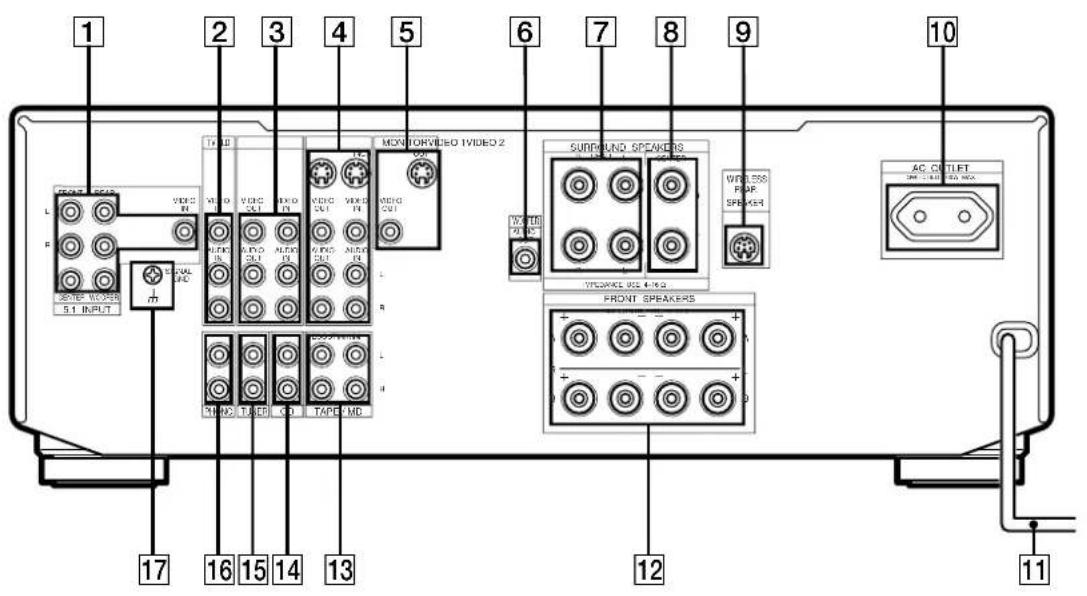

Översikt över bakpanelen 25

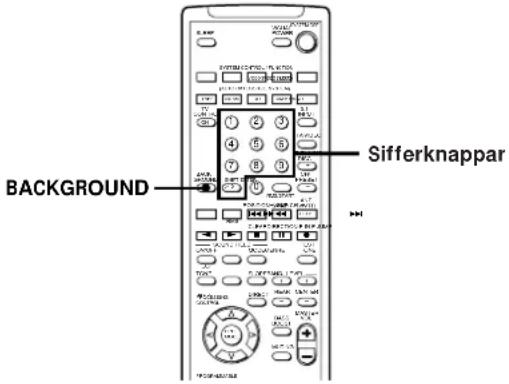

Beskrivning av knapparna på fjärrkontrollen 26

Register 28

Snabbguide

29

Uppackning

Kontrollera att följande delar följde med förstärkaren:

• Fjärrkontroll RM-U501 (1)
- Batterier av storlek AA (R6) (2)

Hur man sätter i batterier i fjärrkontrollen

Sätt i två batterier av storlek AA (R6) med plus- och minuspolerna vända enligt markeringarna i batterifacket. Använd fjärrkontrollen genom att rikta den mot fjärrkontrollsensorn R på förstärkaren.

När behöver batterierna bytas ut?

Vid normal användning varar batterierna i ungefär 6 månader. Byt ut båda batterierna mot nya när det inte går att styra förstärkaren med fjärrkontrollen längre.

Observera

• Lägg inte fjärrkontrollen på alltför varma eller fuktiga ställen.
• Använd inte ett nytt batteri tillsammans med ett gammalt batteri.
• Se till att inte fjärrkontrollsensorn träffas direkt av solen eller annan belysning. Det kan leda till funktionsfel.
• Ta ut batterierna ur fjärrkontrollen om den inte ska användas på länge för att förhindra skador på grund av batteriläckage och korrosion.

Översikt över anslutningarna

Följande stereo- och videokomponenter går att ansluta till förstärkaren och styra med den. Följ anslutningsprocedurerna för de komponenter som ska anslutas på sidorna som anges inom parentes. Se var de olika uttagen sitter och vad de heter i kapitlet "Översikt över bakpanelen" på sidan 25.

Innan du börjar

• Stäng av strömmen till alla komponenterna innan du börjar göra några anslutningar.
• Sätt inte i nätkablarna förrän alla andra anslutningar är färdiga.
• Stick in alla kontakter så långt det går för att undvika brum och brus.
• Var noga med att sätta i ljud/videokablarnas färgkodade kontakter i uttagen med motsvarande färg på komponenterna: gula kontakter (för video) i gula uttag, vita kontakter (för vänster ljudkanal) i vita uttag, och röda kontakter (för höger ljudkanal) i röda uttag.

I detta avsnitt beskrivs hur olika ljudkomponenter ska anslutas till förstärkaren.

Vilka kablar behövs?

Ljudkablar (medföljer ej) (1 för varje CD-spelare, tuner och skivspelare, 2 för varje kassettdäck, och MD-spelare)

Anslutningar

Pilen → visar signalflödet.

CD-spelare

Tuner

Kassettdäck eller MD-spelare

Skivspelare

Om skivspelaren är försedd med en jordsladd

Anslut jordsladden till uttaget SIGNAL GND på förstärkaren för att undvika brum.

Högtalaranslutningar

Översikt

I detta avsnitt beskrivs hur högtalarna ska anslutas till förstärkaren. Det krävs ett par främre högtalare (höger och vänster), men mitthögtalare och bakre högtalare är valfria. Om man lägger till en mitthögtalare och ett par bakre högtalare framhävs surroundeffekten. Om man kopplar in en aktiv woofer blir basen kraftigare.

Vilka kablar behövs?

- Högtalarkablar (medföljer ej) (1 per högtalare)

Tvinna ihop ca 15 mm av de avskalade trädarna i ändarna på högtalarkablarna. Var noga med att koppla ihop högtalarutgångarna på förstärkaren med motsvarande ingångar på högtalarna: + till + och - till -. Om anslutningarna kastas om blir ljudet förvrängt och basen dålig.

- Mono-ljudkabel (medföljer ej) (1 för en aktiv woofer)

Anslutningar

Främre högtalare

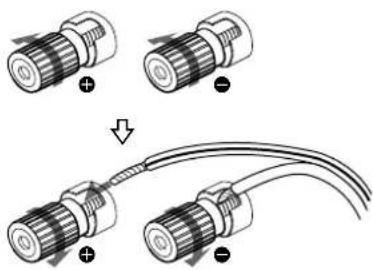

Hur man sätter i högtalarkablarna

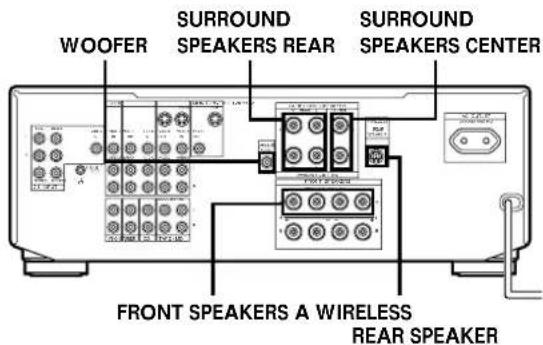

Bakre högtalare och mitthögtalare

Aktiv woofer

Trådlösa bakre högtalare

Om du använder Sonys trådlösa bakre högtalarsystem (säljs separat) så koppla in dess sändare i WIRELESS REAR SPEAKER-uttaget.

Observera

Koppla inte in några andra komponenter i WIRELESS REAR SPEAKER-uttaget.

Om du har ytterligare ett par främre högtalare

Koppla in dem i FRONT SPEAKERS B-uttagen.

Observera

Om du använder främre högtalare med låg maximal ineffekt så justera volymen försiktigt för att undvika att alltför starka signaler matas ut till högtalarna.

Högtalarplacering

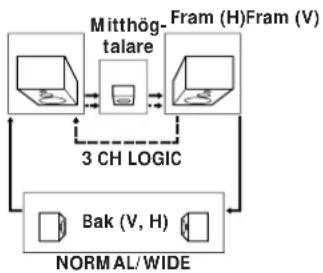

Placera ut högtalarna enligt nedanstående figur för att få optimal surroundeffekt.

Val av högtalarpar

Om bara ett par främre högtalare är anslutna så ställ SPEAKERS-omkopplaren på frontpanelen på A. Om två par främre högtalare är anslutna så se följande tabell:

För att driva	Ställ SPEAKERS-omkopplaren på
Högtalarpar A (anslutet till FRONT SPEAKERS A-uttagen)	A
Högtalarpar B (anslutet till FRONT SPEAKERS B-uttagen)	B
Både högtalarpar A och B (parallelkoppling)	A+B

TV/videobandspelar- anslutningar

Översikt

I detta avsnitt beskrivs hur olika videokomponenter ska anslutas till förstärkaren.

Vilka kablar behövs?

- Ljud/videokablar (medföljer ej) (1 för varje TV eller laserskivspelare, 2 för varje videobandspelare)

Gul

Vit (V)

Röd (H)

Gul

Vit (V)

Röd (H)

• Videokabel (medföljer ej) (1 för en TV-monitor)

Gul

Gul

För att se video med högre bildkvalitet

Det går att koppla in en S-VIDEO-kabel (medföljer ej) i VIDEO 1-, VIDEO 3- eller MONITOR-uttaget.

Anslutningar

Pilen → visar signalflödet.

TV-monitor

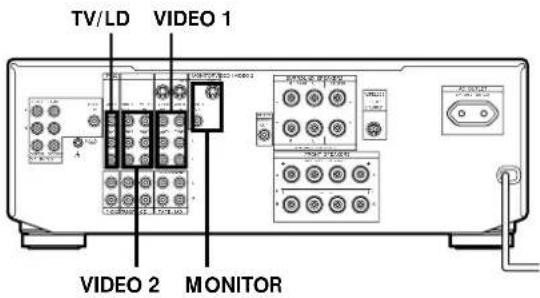

Om du använder en TV-monitor så koppla inte in någonting i TV/LD VIDEO IN-ingången.

Videobandspelare (via VIDEO 1/2-uttagen)

Om du har två videobandspelare så koppla in den andra i VIDEO 2-uttagen.

Videokamera eller TV-spel

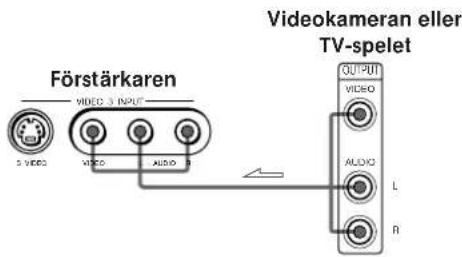

Använd VIDEO 3 INPUT-ingångarna på frontpanelen.

TV eller laserskivspelare

Om du har ytterligare en TV eller laserskivspelare så koppla in den i VIDEO 2-uttagen.

(Fortsätter)

Det går att spela upp avkodade Dolby Digital (AC-3)-ljudspår genom högtalarna som är anslutna till förstärkaren

Om du har en Dolby Digital (AC-3)-avkodare kan du använda förstärkaren för att förstärka avkodade Dolby Digital (AC-3)-ljudspår med hjälp av följande anslutningar. Se bruksanvisningen som medföljer Dolby Digital (AC-3)-avkodaren.

Förstärkaren

Nätanslutningar

Nätanslutning

Sätt i förstärkarens och de olika stereo/ videokomponenternas stickkontakter i vägguttag. Om du ansluter en annan stereokomponent till nätuttaget AC OUTLET på förstärkaren förser förstärkaren den anslutna komponenten med ström så att det går att slå på/stänga av hela anläggningen genom att slå på/ stänga av förstärkaren.

För säkerhets skull

Kontrollera att effektförbrukningen för den komponent som ansluts till förstärkarens nätuttag (AC OUTLET) inte överskrider det watt-tal som står angivet på bakpanelen. Koppla aldrig in hushållsapparater med hög effekt som t.ex. strykjärn, fläktar eller TV-apparater i detta uttag.

Innan du börjar använda förstärkaren

Kontrollera innan du börjar använda förstärkaren att:

• MASTER VOLUME är vriden så långt det går åt vänster (0).
• Rätt högtalarpar är valt. (Se "Val av högtalarpar" på sidan 6 för närmare detaljer.)
  • BALANCE står i mittläget.

Slå på förstärkaren och kontrollera följande indikator.

- Tryck på MUTING på fjärrkontrollen om "MUTING" tänds på displayen.

Hur man raderar förstärkarens minne

Utför nedanstående procedur innan du börjar använda förstärkaren för allra första gången, eller om du vill radera förstärkarens minne.

1 Stäng av förstärkaren.

2 Tryck in knapparna VIDEO FUNCTION >, AUDIO FUNCTION >, MODE och POWER samtidigt. Innehållet i minnet (t.ex. parameterinställningarna) raderas.

Hur man väljer komponent

För att kunna lyssna eller se på en ansluten komponent måste man först välja funktion på förstärkaren eller med fjärrkontrollen. Kontrollera allra först att:

• Alla komponenter är ordentligt anslutna enligt anvisningarna på sidorna 4 till 8.
• MASTER VOLUME är vriden så långt det går åt vänster (0) för att undvika att högtalarna skadas.

SPEAKERS Styrknappar för digital signalbehandling

1 Tryck på POWER för att slå på förstärkaren. STANDBY-indikatorn släcks.

2 Välj vilken komponent du vill använda:

För att se/lyssna på	Tryck (upprepade gånger) på	För att tända
Videokassetter	VIDEO FUNCTION	VIDEO 1 eller VIDEO 2
Bilden och ljudet från en video-kamera/TV-spel	VIDEO FUNCTION	VIDEO 3
Laserskivor	VIDEO FUNCTION	TV/LD
TV-program	VIDEO FUNCTION	TV/LD
Kassettband	AUDIO FUNCTION	TAPE/MD
Minidiskar (MD) AUDIO FUNCTION		TAPE/MD

(Fortsätter)

För att se/lyssna på	(upprepade gånger) på	För att tändaTryck
CD-skivor	AUDIO FUNCTION	CD
Radioprogram	AUDIO FUNCTION	TUNER
Vinylskivor	AUDIO FUNCTION	PHONO

3 Slå på komponenten, t.ex. CD-spelaren, och sätt igång den.
4 Vrid på MASTER VOLUME för att justera volymen. Använd TV-ns volymkontroll för att justera volymen för TV-högtalarna.

För att lyssna på en avkodad Dolby Digital (AC-3)-programkälla som är ansluten till 5.1 INPUTingångarna

Tryck på 5.1 INPUT så att 5.1 INPUT-indikatorn tänds.

För att Gör så här

Dämpa ljudet. 📄 Tryck på MUTING på fjärrkontrollen.Tryck en gång till för att slå på ljudetigen.
Förstärka basen. Tryck på BASS BOOST så att BASSBOOST-indikatorn tänds.
Justera balansen mellan de främre högtalarna.	Vrid BALANCE åt vänster eller höger.

När du lyssnar genom hörlurar

Koppla in hörlurarna i PHONES-uttaget och ställ SPEAKERS på OFF.

När du vill lyssna med högsta ljudkvalitet

Tryck på DIRECT PASS (eller på DIRECT på fjärrkontrollen) så att signalen skickas förbi tonkontrollerna, basförstärkningen och surroundeffekterna. DIRECT PASS-indikatorn tänds.

Hur man väljer en annan komponent när en avkodad Dolby Digital (AC-3)-programkälla är vald

Tryck på VIDEO/AUDIO FUNCTION så att 5.1 INPUT-indikatorn släcks.

Observera

Knapparna BASS BOOST, DIRECT PASS och SOUND FIELD ON/OFF fungerar inte när 5.1 INPUT-indikatorn är tänd.

Det går att justera displayens ljusstyrka

Tryck upprepade gånger på DIMMER för att välja ljusstyrka.

Hur man ser på TV/videoprogram

För att se på Gör så här

TV-program Slå på både TV-n och förstärkaren och tryck upprepade gånger på VIDEO FUNCTION tills TV/LD-indikatorn tänds.
Videokassetter eller laserskivor	1 Tryck upprepade gånger på VIDEO FUNCTION för att välja komponenten (t.ex. VIDEO 1).2 Slå på TV-n och ställ in den videoingång på TV-n som motsvarar videokomponenten.3 Slå på komponenten (videobandspelaren eller laserskivsplaren) och sätt igång den.

När du ser på TV eller videoprogram

Vi rekommenderar att du matar ut ljudet genom förstärkaren i stället för genom TV-ns högtalare. Därigenom kan du utnyttja förstärkarens surroundljudeffekter, t.ex. Dolby Surround, och dessutom kan du styra ljudet med förstärkarens fjärrkontroll.

Stäng först av TV-ns högtalare så att surroundljudet från förstärkaren låter så bra som möjligt.

Hur man använder fjärrkontrollen

Med fjärrkontrollen går det att styra både förstärkaren och andra Sony-komponenter som är anslutna till den.

1 Välj komponent genom att trycka på en av SYSTEM CONTROL/FUNCTION-knapparna. Förstärkaren och den valda komponenten slås på. Fjärrkontrollens SYSTEM CONTROL/FUNCTION-knappar är fabriksinställda på följande sätt:

För att se/lyssna på	Tryck på
Videokassetter	VIDEO 1 (VTR 3^* ),VIDEO 2 (VTR 1^* ) ellerVIDEO 3 (VTR 2^* )
Laserskivor	LD
TV-program	TV
Kassettband	TAPE
Minidiskar (MD)	DAT/MD
CD-skivor	CD
Radioprogram	TUNER
Vinylskivor	PHONO

* Sonys videobandspelare styrs med inställningen VTR 1, 2 eller 3 som i tur och ordning motsvarar Beta, 8 mm, respektive VHS.

Observera

Om du trycker på en SYSTEM CONTROL/FUNCTION-knapp aktiveras komponenten som är angiven för den knappen (dvs. komponenten som är ansluten till motsvarande ingångar). Om den anslutna komponenten skiljer sig från den angivna komponenten aktiveras dock inte komponenten om du bara trycker en gång på knappen.

Om du t.ex. vill se bilden från en Sony-laserskivspelare som är ansluten till VIDEO 2-ingångarna (se sidan 7): Tryck på VIDEO 2 för att ställa om funktionen, och tryck sedan på LD för att ställa in fjärrkontrollen på att styra laserskivspelaren.

För att lyssna på en avkodad Dolby Digital (AC-3)-programkälla som är ansluten till 5.1 INPUTingångarna

Tryck på 5.1 INPUT så att 5.1 INPUT-indikatorn tänds på förstärkaren.

Om du vill ändra fabriksinställningen för en viss knapp

Se sidan 20.

Om komponenten inte slås på

Tryck på strömbrytaren på komponenten.

2 Sätt igång komponenten.

Se "Beskrivning av knapparna på fjärrkontrollen" på sidan 26 för närmare detaljer.

Hur man stänger av komponenterna

Tryck på SYSTEM OFF. Därigenom stängs även den eller de stereo/videokomponenter som är inkopplad(e) i AC OUTLET-uttaget på förstärkarens baksida av samtidigt.

Om du använder en Sony-TV

När du trycker på TV för att se på ett TV-program slås TV-n på och TV-ingången ställs in. TV-n slås även automatiskt på och ställer in rätt ingång när du trycker på VIDEO 1 eller VIDEO 2. Om TV-n inte ställer in rätt ingång automatiskt så tryck på TV/VIDEO på fjärrkontrollen.

Hur man ser på TV utan att använda förstärkaren (gäller endast Sonys TV-apparater)

Tryck på TV CONTROL ON för att ställa in fjärrkontrollen på att enbart styra TV-funktionerna. När du trycker på den knappen slås TV-n på och TV-ingången ställs in. Om TV-n inte automatiskt ställer in TV-ingången så tryck på TV/VIDEO.

(Fortsätter)

Hur man väljer en annan komponent när en avkodad Dolby Digital (AC-3)-programkälla är vald Tryck på vilken SYSTEM CONTROL/FUNCTION-knapp som helst så att 5.1 INPUT-indikatorn släcks på förstärkaren.

Hur man gör komponenter valbara/ej valbara

Det går att ställa in förstärkaren så att vissa komponenter inte går att välja även om du trycker på AUDIO/VIDEO FUNCTION.

1 Tryck upprepade gånger på SET UP för att välja FUNC HOOK UP.
2 Välj en komponent med knapparna för digital signalbehandling ( ∧ / ∨.
3 Använd knapparna för digital signalbehandling (< / >) för att ställa in -Y- (valbar) eller -N- (ej valbar).

Observera

Om du försöker välja en komponent som är inställd på NO eller -N- med fjärrkontrollen tänds "CANNOT USE" på displayen.

Registrering av programkällor

Det går att mata in ett namn på upp till 8 tecken för varje programkälla. Dessa indexnamn (t.ex. "VHS") visas sedan på förstärkarens display när programkällan väljs.

Observera att det bara går att mata in ett namn per programkälla.

Denna funktion är praktisk för att skilja mellan olika komponenter av samma sort. Man kan t.ex. registrera 2 olika videobandspelare som "VHS" respektive "8MM". Funktionen är även praktisk för att hålla reda på komponenter som är anslutna till uttag som egentligen är avsedda för någon annan sorts komponent, t.ex. en andra CD-spelare som är ansluten till TUNER-ingångarna.

1 Välj den programkälla (komponent) som ska registreras.
2 Tryck upprepade gånger på DPC MODE tills INDEX-indikatorn tänds.
3 Mata in ett indexnamn med hjälp av de digitala signalbehandlingsknapparna på följande sätt: Tryck på ∧ eller √ för att välja ett tecken, och tryck sedan på > för att flytta markören till nästa teckenposition. Indexnamnet lagras automatiskt i minnet.

Mellanslag

Tryck på Aller tns det visas ett tomrum på displayen. Mellanslaget ligger mellan ] och A.

Om du råkar göra fel

Tryck upprepade gånger på eller tills tecknet du vill ändra börja blinka. Mata sedan in rätt tecken.

Inmatning av namn på andra programkällor

Upprepa ovanstående procedur.

Det går att se antingen programkällenamnet eller namnet på den komponent som uttaget ursprungligen är avsett för på displayen

Varje gång du trycker på DISPLAY växlar displayen mellan komponenten som uttaget ursprungligen är avsett för och programkällenamnet.

Det går att mata in ett indexnamn för komponenten som är ansluten till 5.1 INPUT-ingångarna

Tryck på 5.1 INPUT och utför proceduren på sidan 12 med början från steg 2.

Inspelning

Denna förstärkare gör det lätt att spela in till och från de olika komponenterna som är anslutna till den. Du behöver inte koppla ihop avspelnings- och inspelningskomponenterna direkt: när du väl valt programkälla på förstärkaren går det att spela in och redigera som vanligt med hjälp av kontrollerna på komponenterna.

Kontrollera allra först att alla komponenterna är ordentligt anslutna.

Inspelning på ett kassettband eller en MiniDisk

Det går att spela in på ett kassettband eller en MiniDisk via förstärkaren. Se kassettdäckets eller MD-spelarens bruksanvisning om du behöver hjälp.

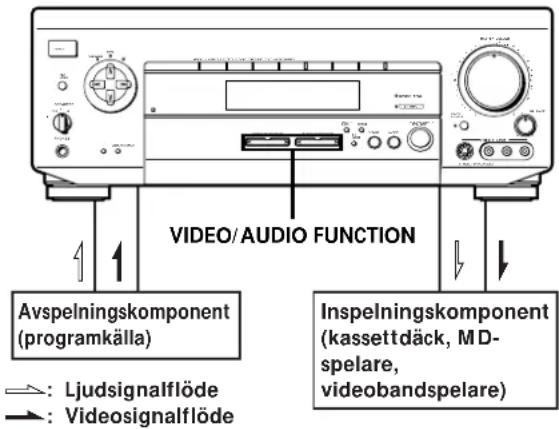

1 Välj komponenten du vill spela in ifrån.
2 Gör komponenten klar att sätta igång. Lägg t.ex. i en CD i CD-spelaren.
3 Sätt i en tom kassett eller en MD i inspelningskomponenten och ställ in inspelningsnivån om det behövs.

4 Börja spela in på inspelningskomponenten och sätt igång avspelningskomponenten.

Observera

Ljudinställningarna påverkar inte signalen som matas ut via TAPE/MD RECOUT-ugångarna.

Inspelning på en videokassett

Det går att spela in från en videobandspelare, TV eller laserskivspelare via förstärkaren. Det går även att lägga på ljud från en rad olika ljudkällor när du redigerar videoband. Se videobandspelarens eller laserskivspelarens bruksanvisning om du behöver hjälp.

1 Välj programkällan som du vill spela in ifrån.
2 Gör den komponenten klar att sätta igång. Lägg t.ex. i laserskivan som du vill spela in ifrån i laserskivspelaren.
3 Sätt i en tom videokassett i videobandspelaren (VIDEO 1 eller VIDEO 2) att spela in på.
4 Börja spela in på inspelningsvideobandspelaren och sätt sedan igång videokassetten eller laserskivan som ska spelas in.

Det går att spela in ljud från en annan ljudkälla på videokassetten under kopiering från en videokassett eller laserskiva

Leta fram det ställe från vilket du vill börja spela in med annat ljud, välj programkälla och sätt igång den. Ljudet från den programkällan spelas in på videokassettens ljudspår i stället för ljudet från originalet.

Om du vill återgå till originalljudet så välj videokällan igen.

Observera

• Det går inte att spela in ljudet från en programkälla som är ansluten till 5.1 INPUT-ingångarna.
• Ljudinställningarna påverkar inte signalen som matas ut via VIDEO 1, 2 AUDIO OUT-ugångarna.

Hur man använder insomningstimern

Det går att ställa in förstärkaren så att den automatiskt stängs av vid en viss tid.

Tryck på SLEEP på fjärrkontrollen medan strömmen är på.

Varje gång du trycker på SLEEP ändras tiden i nedanstående ordning.

Belysningen på displayen dämpas när du ställt in tiden.

Du kan ställa in tiden som du själv vill

Tryck först på SLEEP och mata sedan in önskad tid med de digitala signalbehandlingsknapparna ( och V).

Tiden tills förstärkaren stängs av ändras i steg om 1 minut. Det går att ställa in en tid på upp till 5 timmar.

Det går att kontrollera hur länge det är kvar tills förstärkaren stängs av

Tryck på SLEEP. Den återstående tiden visas på displayen.

Dolby Pro Logic

För att få bästa möjliga Dolby Pro Logic Surround-ljud måste du först ställa in mittkanalsläget efter din högtalaruppsättning. Ställ därefter in parametrarna för ljudfältet PRO LOGIC.

Observera att du måste ha minst ett par extra högtalare och/eller en mitthögtalare för att kunna göra följande inställningar.

Val av mittkanalsläge

På denna förstärkare finns det fyra olika mittkanalslägen att välja mellan:

PHANTOM, 3 CH LOGIC, NORMAL och WIDE. Vart och ett av lägena är avsett för en viss högtalaruppsättning. Välj det läge som bäst överensstämmer med din högtalaruppsättning.

1 Tryck upprepade gånger på SET UP på förstärkaren för att välja CTR MODE.
2 Ställ in önskat mittkanalsläge med hjälp av de digitala signalbehandlingsknapparna (Λ/∨

< / > och nedanstående tabell.

Främre och bakre högtalare, men ingen mitthögtalare	PHANTOM Mittkanalsljudet matas ut genom de främre högtalarna.
Främre högtalare och mitthögtalare, men inga bakre högtalare	3 CH LOGIC (3-kanals-logik) Bakkanalsljudet matas ut genom de främre högtalarna.
Främre och bakre högtalare, och en liten mitthögtalare	NORMAL Basen för mittkanalen matas ut genom de främre högtalarna (eftersom en liten högtalare inte kan återge tillräckligt mycket bas).
Främre och bakre högtalare, och en mitthögtalare som är lika stor som de främre högtalarna	WIDE Du får ett “fullständigt” Dolby Pro Logic Surround-ljud.

Justering av högtalarnas volym

Med hjälp av testtonsfunktionen går det att ställa in volymen för högtalarna så att alla låter lika högt. (Om alla högtalarna har samma prestanda behöver du inte justera högtalarvolymen.)

Med hjälp av av knapparna på fjärrkontrollen kan du justera volymnivåerna från din lyssningsplats.

1 Utför steg 1 till 3 på sidan 16 för att välja ljudfältet PRO LOGIC.
2 Kontrollera att mittkanalsläget är rätt inställt (se tabellen på denna sida).
3 Tryck på TEST TONE på fjärrkontrollen. En testton matas ut genom var och en av högtalarna i tur och ordning.
4 Justera volymnivåerna så att testtonen låter lika högt ur alla högtalarna från din lyssningsplats:

• Använd BALANCE-kontrollen på förstärkarens frontpanel för att justera balansen mellan den främre vänstra och främre högra högtalaren.
• Tryck på CENTER LEVEL + eller – på fjärrkontrollen för att justera nivån för mitthögtalaren.
• Tryck på REAR LEVEL + eller – på fjärrkontrollen för att justera nivån för de bakre högtalarna.

5 Tryck på TEST TONE på fjärrkontrollen för att stänga av testtonen.

Det går att justera volymen för alla högtalarna amtidigt

Tryck på MASTER VOL + eller – på fjärrkontrollen.

Det går att höja nivån för de bakre högtalarna

Det går att höja förstärkningen av utsignalen för de bakre högtalarna med 5 dB. Tryck på POWER och MODE samtidigt när du slår på förstärkaren så att "GAIN UP" tänds på displayen. Gör på samma sätt för att återgå till normal nivå ("GAIN NORM" tänds på displayen).

(Fortsätter)

Förberedelser för Dolby Surround

Ljudjusteringar

Vad är testtonen?

En signal som förstärkaren matar ut för att justera högtalarnas volym. Testtonen matas ut i följande ordning:

- På en anläggning med mitthögtalare (i lägena NORMAL/WIDE/3 CH LOGIC)

Testtonen matas i tur och ordning ut genom den främre vänstra högtalaren, mitthögtalaren, den främre högra högtalaren och de bakre högtalarna.

- På en anläggning utan mitthögtalare (i läget PHANTOM)

Testtonen matas omväxlande ut genom de främre och de bakre högtalarna.

Hur man använder de förprogrammerade ljudfälten

Det går att lyssna med surroundljud helt enkelt genom att välja något av de förprogrammerade ljudfälten som passar till musiken du lyssnar på eller programmet du tittar på.

1 Tryck på SOUND FIELD ON/OFF för att slå på ljudfältet.
En av indikatorerna tänds på displayen.

2 Tryck på GENRE för att välja ljudfältstyp.

3 Tryck på MODE för att välja önskat läge inom respektive genre. Välj ett lämpligt ljudfält med hjälp av tabellen på sidan 17.

För att lyssna utan surroundeffekter

Välj "ACOUSTIC" i MUSIC-gruppen.

Surroundeffekterna stängs av, men det går fortfarande att justera tonklangsparametern (se sidan 18).

För att stänga av ljudfälten

Tryck på SOUND FIELD ON/OFF.

Det går att hitta mjukvara som är kodad med Dolby Surround genom att se på förpackningen

Det förekommer dock videofilmer och laserskivor som använder Dolby Surround trots att det inte står på förpackningen.

Observera

Ljudfälten stängs av när programkällan som är ansluten till

5.1 INPUT-ingångarna väljs.

Ljudfält

GENRE (Typ) MODE (Läge) För att
PRO LOGIC*	PRO LOGIC	Avkoda program som är kodade med Dolby Surround.
	ENHANCED	Höja uteffekten för de bakre högtalarna för avkodade Dolby Surround-program.
MOVIE	C(INEMA) STUDIO A	Återskapa akustiken i en inspelningsstudio för vanliga filmer.
	C(INEMA) STUDIO B	Återskapa akustiken i en inspelningsstudio för SFX- eller actionfilmer med massor av ljudeffekter.
	THEATER	Lägga till reflekterat ljud som på en biograf till de avkodade Dolby Surround-signalerna.
	MONO MOVIE	Skapa en bio- liknande atmosfär för filmer med ljudspår i mono.
MUSIC	HALL	Återskapa akustiken i en stor konserthall.
	JAZZ CLUB	Återskapa akustiken på en jazzklubb.
	ACOUSTIC**	Lyssna med vanlig 2- kanalsstereo (utan surroundeffekter).
SPORTS	STADIUM	Återskapa stämningen på ctt stort utomhusstadion. Fantastiskt för sportsändningar och elektriska ljud.
GAME	GAME	Få maximalt häftigt ljud för TV-spel.

* Var noga med att justera volymnivån för mitthögtalaren och/eller de bakre högtalarna för att få fullt utbyte av Dolby Pro Logic Surround-ljudet (se sidan 15).
**Ingen mitthögtalare och inga bakre högtalare behöver anslutas.

Ändring av ljudfälten

Varje ljudfält består dels av en tonklangsparameter (bas/diskant), dels av surroundljudsparametrar — ljudvariabler som skapar ljudbilden. Du kan själv ändra om ljudfältet genom att justera vissa av ljudparametrarna så att de passar dina lyssningsförhållanden.

När du väl ändrat ljudfälten hålls de lagrade i minnet, med mindre än att förstärkarens stickkontakt dras ut ur vägguttaget i ungefär 1 vecka. Om du vill ändra ett redan ändrat ljudfält så justera helt enkelt ljudfältet på nytt.

DPC MODE SOUND FIELD ON/OFF

Justerbara parametrar för varje ljudfält

* Går bara att justera när mittkanalsläget är inställt på PHANTOM, NORMAL eller WIDE (se sidan 15).

**Går bara att justera när mittkanalsläget är inställt på 3 CH LOGIC, NORMAL eller WIDE (se sidan 15).

Observera

Med EFFECT-parametern går det att justera presensen för hela ljudfältet.

Innan du börjar

Läs först "Dolby Pro Logic" på sidan 14 för att få fullt utbyte av Dolby Surround-ljudet. I detta avsnitt beskrivs hur man justerar nivåerna för högtalarna och ställer in PRO LOGIC-ljudfältet.

Justering av tonklangsparametern

Justera tonklangen (basen och diskanten) för de främre högtalarna för bästa möjliga ljud. Det går att justera tonklangen för alla ljudfälten, inklusive Dolby Surround.

1 Tryck upprepade gånger på DPC MODE tills TONE-indikatorn tänds.
2 Välj BASS (bas) eller TREBLE (diskant) med hjälp av de digitala signalbehandlingsknapparna ( / ).
3 Justera bas-respektive diskantnivån med hjälp av de digitala signalbehandlingsknapparna ( < / ).
De justerade nivåerna lagras automatiskt i minnet.

Det går att stänga av tonklangsjusteringarna utan att radera dem ur minnet

Tonklangsjusteringarna och på/av-läget lagras separat för vart och ett av ljudfälten. Tryck upprepade gånger på DPC MODE tills TONE-indikatorn släcks.

Justering av fördröjningstiden

Det går att göra surroundljudet effektfullare genom att fördröja ljudet som matas ut ur de bakre högtalarna (fördröjningstiden). Det går att välja en fördröjningstid på 15 ms (S), 20 ms (M) eller 30 ms (L). Ställ in en kort fördröjningstid när de bakre högtalarna är placerade i ett stort rum eller långt från din lyssningsplats.

1 Sätt igång en programkälla som är kodad med Dolby Surround.
2 Tryck upprepade gånger på DPC MODE tills SUR-indikatorn tänds.
3 Välj fördröjningstidsparametern med hjälp av de digitala signalbehandlingsknapparna ( / . Den nuvarande fördröjningstiden tänds på displayen.
4 Justera fördröjningstiden med hjälp av de digitala signalbehandlingsknapparna (< / >).

Justering av surroundljudsparametrarna

Ändra surroundparametrarna så att de passar dina lyssningsförhållanden. Se i tabellen på sidan 17 vilka parametrar som går att justera för varje ljudfält.

Om du vill ändra parametrarna för ljudfältet PRO LOGIC så se "Dolby Pro Logic" på sidan 14.

1 Tryck upprepade gånger på DPC MODE tills SUR-indikatorn tänds.
2 Välj önskad parameter med hjälp av de digitala signalbehandlingsknapparna ( ∧ / ∨.
3 Justera nivån för den parametern med hjälp av de digitala signalbehandlingsknapparna (< / >). De justerade parametrarna lagras automatiskt i minnet.

Observera

Om du gör nya justeringar för ett visst ljudfält ersätts de gamla inställningarna av de nya.

Återställning av ändrade ljudfält till fabriksinställningarna

1 Om strömmen är på så tryck på POWER för att stänga av den.
2 Håll SOUND FIELD ON/OFF intryckt och tryck på POWER.

"SURR CLEAR" tänds på displayen och alla ljudfälten återställs samtidigt.

Styrning av en komponent medan en annan är igång (bakgrundsstyrning)

Det går att styra en annan komponent tillfälligt medan du lyssnar eller ser på ett program.

1 Håll BACKGROUND intryckt.
2 Tryck både på knappen som motsvarar komponenten du vill styra (se nedanstående tabell) och på någon av följande knappar samtidigt: VISUAL POWER, TV/VIDEO, CH/PRESET +/-, ANT TV/VTR, D.SKIP, ▶, ◀, ■, ◀◀/▶▶, I◀◀ /▶▶, II, ●.

Exempel: För att börja spela in på kassettdäcket medan du lyssnar på en CD. Håll BACKGROUND intryckt och tryck på 4 (eller 5) och på ● + ▶ samtidigt.

Följande knappar motsvarar de olika komponenterna:

Knappen	Motsvarar
1	CD-spelaren
2	DAT-däcket
3	MD-spelaren
4	Kassettdäck A
5	Kassettdäck B
6	Laserskivspelaren
7	Videobandspelaren (med fjärrstyrningsläget VTR 1*)
8	Videobandspelaren (med fjärrstyrningsläget VTR 2*)
9	Videobandspelaren (med fjärrstyrningsläget VTR 3*)
>10	Den digitala satellitmottagaren

* Sonys videobandspelare styrs med inställningen VTR 1, 2 eller 3, som i tur och ordning motsvarar Beta, 8 mm respektive VHS.

Ändring av fabriksinställningen för en FUNCTION-knapp

Om fabriksinställningarna för SYSTEM CONTROL/FUNCTION-knapparna (se sidan 11) inte passar till komponenterna i din anläggning kan du ändra dem. Om du t.ex. ansluter en Sony-laserskivspelare till VIDEO 2-ingångarna går det att programmera om VIDEO 2-knappen så att den ställer in fjärrkontrollen på att styra laserskivspelaren.

Observera att det inte går att ändra inställningarna för knapparna TUNER och PHONO.

1 Håll den SYSTEM CONTROL/FUNCTION-knapp vars funktion du vill ändra intryckt (t.ex. VIDEO 2).

2 Tryck på sifferknappen som motsvarar den komponent du vill att den SYSTEM CONTROL/FUNCTION-knappen ska användas för (t.ex. 6 för laserskivspelaren).

Se tabellen över sifferknapparna i avsnittet "Styrning av en komponent medan en annan är igång" på sidan 19. Nu går det att använda VIDEO 2-knappen för att styra din Sony-laserskivspelare.

Återställning till fabriksinställningarna

Om något av följande problem skulle uppstå medan du använder förstärkaren så försök åtgärda det med hjälp av detta felsökningsschema. Om du trots allt inte lyckas lösa problemet så kontakta närmaste Sonyhandlare.

Ljudet hörs bara mycket svagt eller inte alls.

→ Kontrollera att högtalarna och komponenterna är ordentligt anslutna.
→ Kontrollera att rätt komponent är vald på förstärkaren.
→ Kontrollera att SPEAKERS-omkopplaren står i rätt läge (se sidan 6).
→ Tryck på MUTING på fjärrkontrollen om "MUTING" lyser på displayen.
Förstärkarens skyddskrets har aktiverats på grund av kortslutning. Stäng av förstärkaren, åtgärda kortslutningen och slå sedan på förstärkaren igen.

Det är dålig balans mellan ljudet i vänster och höger högtalare, eller kanalerna har kastats om.

→ Kontrollera att högtalarna och komponenterna är korrekt och ordentligt anslutna.
→ Justera balansen med BALANCE-kontrollen.

Det brummar eller brusar kraftigt.

→ Kontrollera att högtalarna och komponenterna är ordentligt anslutna.
→ Kontrollera att anslutningskablarna inte är dragna för nära en transformator eller motor, och på minst 3 meters avständ från TV-n och från alla lysrör.
→ Flytta TV-n längre bort från stereokomponenterna.
→ Var noga med att ansluta en jordsladd till SIGNAL GND-uttaget.
→ Kontakterna och uttagen är smutsiga. Torka av dem med en trasa som fuktats med sprit.

Det hörs inget ljud ur mitthögtalaren.

→ Välj ljudfältet PRO LOGIC eller MOVIE (utom läget MONO MOVIE) (se sidorna 16 och 17).
→ Ställ in rätt mittkanalsläge (se sidan 15).
→ Ställ in en lämplig högtalarvolym (se sidan 15).

Det går inte att välja en viss komponent.

→ Kontrollera inställningen för FUNC HOOK UP för den komponenten (se sidan 12).

Det går inte att spela in.

→ Kontrollera att komponenterna är ordentligt anslutna.
→ Välj avspelningskomponent med VIDEO/AUDIO FUNCTION-knapparna.
→ Det går inte att spela in ljudet från en programkälla som är ansluten till 5.1 INPUT-ingångarna (se sidan 13).

Ljudet hörs bara mycket svagt eller inte alls ur de bakre högtalarna.

→ Ställ in rätt mittkanalsläge (se sidan 15).
→ Ställ in en lämplig högtalarvolym (se sidan 15).
→ Kontrollera att ljudfältet är påslaget.

Det blir ingen surroundeffekt.

→ Slå på ljudfältet.
→ Kontrollera att SPEAKERS-omkopplaren är inställd på A eller B när du använder två par främre högtalare.

Det syns ingen bild på TV-skärmen eller monitorn, eller bilden är dålig.

→ Välj rätt funktion på förstärkaren.
→ Ställ in TV-n på rätt ingångsläge (tryck på TV/VIDEO på fjärrkontrollen till Sonys TV-apparater).
Flytta TV-n längre bort från stereokomponenterna.

Fjärrkontrollen fungerar inte.

→ Rikta fjärrkontrollen mot fjärrkontrollsensorn Ⓡ på förstärkaren.
Flytta undan alla hinder mellan fjärrkontrollen och förstärkaren.
→ Byt ut båda batterierna i fjärrkontrollen mot nya om de blivit för svaga.
→ Kontrollera att du valt rätt funktion på fjärrkontrollen.
→ Om du trycker på TV CONTROL ON ställs fjärrkontrollen in på att styra enbart TV-n. Tryck i så fall på en av SYSTEM CONTROL/FUNCTION-knapparna för att kunna styra förstärkaren (osv.).
Tryck på POWER på förstärkaren för att slå på den och kontrollera inställningen för FUNC HOOK UP för den komponent du vill använda. Om komponenten är inställd på -N- slås inte förstärkaren och den komponenten på när du trycker på motsvarande SYSTEM CONTROL/FUNCTION-knapp.

Tekniska data

Förstärkardel

UTEFFEKT

I stereoläge (4 ohm vid 1 kHz, 0,7% THD) 100 + 100 W

I surroundläge (4 ohm vid 1 kHz, 0,7% THD)

Fram: 100 W/kanal

Mittkanal*: 100 W

Bak*: 100 W/kanal

* För vissa ljudfältsinställningar och ljudkällor matas det inte ut något ljud.

I 5.1-läge (4 ohm vid 1 kHz, 0,7% THD)

Fram: 100 W/kanal

Mittkanal: 100 W

Bak: 100 W/kanal

Harmonisk distorsion vid märkuteffekten

Mindre än 0,09% (med DIRECT PASS på)

Frekvensomfång

PHONO: RIAA-ekvaliseringskurva ±0,5 dB

CD, TAPE/MD, VIDEO 1, 2:

10 Hz - 50 kHz ^+0_-1 dB (med DIRECT PASS på)

Ingångar

	Känslighet	Impedans	Signalbrus-förhållande(utjämningsfilter, innivå)
PHONO	2,5 mV 50 kΩ		75 dB*(A, 2,5 mV)
CD	200 mV	50 kΩ	82 dB*(A, 200 mV)
TAPE/MD, VIDEO 1, 2,3, TV/LD, TUNER	150 mV	50 kΩ	82 dB*(A, 150 mV)
5.1 INPUT	200 mV 50 kΩ		82 dB*(A, 150 mV)

* '78 IHF

Utgångar VIDEO 1, 2 AUDIO OUT:

Spanning: 150 mV

Impedans: 10 kohm

WOOFER:

Spänning: 2 V

Impedans: 1 kohm

PHONES:

För hörlurar med låg eller hög impedans

BASS BOOST +10 dB vid 70 Hz

TONE ±8 dB vid 100 Hz och 10 kHz

Videodel

Ingångar 1 Vtt, 75 ohm

Utgångar 1 Vtt, 75 ohm

Allmänt

System Förförstärkardel:

Lågbrusequalizer av NF-typ

Effektförstärkardel:

Helt komplementär SEPP

Strömförsörjning

230 V växelström, 50/60 Hz

Effektförbrukning

240 W

Nätströmuttag 1 strömbrytarstyrt, max.

100 W

Yttermätt 430 · 155 · 350 mm inklusive utskjutande delar

och kontroller

Vikt (ca.) 9,8 kg

Medföljande tillbehör

Se sidan 4.

Rätt till ändringar förbehålles.

Ordförklaringar

Dolby Digital (AC-3)

Detta är ett nytt digitalt surroundsystem som är avsett att ersätta Dolby SR-D (det tredimensionella ljudsystem som utvecklats för biografbruk) i hemmet. Med denna teknologi kan du njuta av hela 5.1-kanalsljudspåret som filmmakarna tänkt sig det hemma i vardagsrummet.

Dolby Pro Logic Surround

Standardiserat avkodningssystem för Dolby Surround-ljud i TV-program och filmer. Jämfört med det gamla Dolby Surround-systemet förbättrar Dolby Pro Logic Surround ljudbilden genom att använda fyra separata kanaler: en för ljudeffekter utanför bilden, en för dialog i bilden, en för panorering i sidled, och en för musik. Dessa kanaler styr ljudet som hörs i högtalarna och framhäver händelserna som utspelas på TV-skärmen. För att kunna utnyttja Dolby Pro Logic måste man ha åtminstone ett par bakre högtalare och/eller en mitthögtalare. Man måste även ställa in rätt mittkanalsläge för att få full effekt.

Effektnivå

Den sammanlagda nivån för tidiga reflexioner och efterklang. Det går att ställa in effektnivån i 6 steg. Ju högre nivå, desto mer "levande" blir rummet, och ju lägre nivå, desto "dödare" blir rummet.

5.1 INPUT-ingångarna

Dessa ingångar är avsedda för avkodade Dolby Digital (AC-3)-ljudsignaler och gör det möjligt att lyssna med 5.1-kanalssurroundljud. Använd dessa uttag för att koppla in en Dolby Digital (AC-3)-dekoder eller en DVD-spelare med inbyggd AC-3-dekoder.

Fördröjningstid

Tidsskillnaden mellan surroundljudet som matas ut genom de främre högtalarna och de bakre högtalarna. Genom att justera fördröjningstiden för de bakre högtalarna kan man öka närvarokänslan. Förläng fördröjningstiden när de bakre högtalarna är placerade i ett litet rum eller nära lyssningsplatsen, och förkorta den när de bakre högtalarna är placerade i ett stort rum eller en bit ifrån lyssningsplatsen.

Ljudfält

Ljudmönster som skapas av en eller flera ljudkällor i en viss miljö på grund av direkta och reflekterade ljud och omgivningsakustiken.

Mittkanalsläge

Högtalarinställning för att framhäva Dolby Pro Logic Surround. För att få bästa möjliga ljud måste du välja något av de fyra mittkanalslägena (sidan 15) efter din högtalaruppsättning.

Parameter

En av ljudvariablerna som ljudbilden består av, t.ex. tonklangen eller fördröjningstiden. Det går att ändra om de förprogrammerade ljudfälten genom att justera parametrarna efter tycke och smak.

Surroundljud

Ljud som består av tre delar: direkt ljud, tidiga reflexioner och efterklang. Akustiken där du lyssnar på ljudet påverkar hur de tre olika beståndsdelarna hörs. Dessa ljudelement kombineras så att det verkligen låter som i en viss sorts konserthall och det går att känna hur stor lokalen är.

• Ljudtyper

• Ljudöverföring från de bakre högtalarna


Tabell över SET UP-knappens funktioner

Det går att göra olika inställningar med hjälp av SET UP-knappen på förstärkaren och de digitala signalbehandlingsknapparna. Manövrerna för respektive meny finns förklarade i de föregående avsnitten. I nedanstående tabell beskrivs hur man kommer till de olika menyerna.

Tryck upprepade gånger på SET UP för att välja*	Tryck på Aller	för att välja Tryck sedan på eller för < > Se sidan att välja
CTR MODE PHANTOM — 15
	3 CH LOGIC
	NORMAL
	WIDE
FUNC HOOK UP VIDEO 1		-Y- eller -N- 12
	VIDEO 2
	TV/LD
	TAPE
	DAT/MD
	CD
	TUNER
	PHONO

* "USE CURSOR" tänds på displayen 4 sekunder efter det att du tryckt på SET UP-knappen.

Översikt över bakpanelen

Beskrivning av knapparna på fjärrkontrollen

Sidnumren inom parentes hänvisar till procedurer som utförs med den fjärrkontrollknappen. I dessa procedurer måste man antingen använda den fjärrkontrollknappen eller också går det att använda den i stället för en knapp på förstärkaren med samma funktion och namn (eller ett liknande namn).

Se tabellen på nästa sida för förklaringar av fjärrkontrollknappar som inte anges nedan eller knappar på fjärrkontrollen som inte har någon motsvarande knapp på förstärkaren.

1 SLEEP (14)
2 SYSTEM OFF (11)
③ SYSTEM CONTROL/ FUNCTION (9 till 14, 20)
4 5.1 INPUT (11, 13)
5 TV/VIDEO (11)
6 TEST TONE (15)
7 CENTER LEVEL +/− (15)

8 REAR LEVEL +/− (15)
9 BASS BOOST (10)
10 MASTER VOL +/− (10, 15)
11 MUTING (10)
12 DPC MODE (12, 18)
13 DIGITAL PROCESSING CONTROL (12, 14, 15, 18)
14 DIRECT (10)

15 EQ/TONE (18)
16 SOUND FIELD ON/OFF/GENRE/MODE (16)
17 BACKGROUND (19)
18 Sifferknappar (19, 20)
19 TV CONTROL ON (11)

Fjärrkontroll-knapp	Styr	Används för att
0-9, >10 Tunern	Välja snabbvalsnummer.
	CD-spelaren/MD-spelaren/laserskivspelaren	Välja spårnummer.0 används för att väljaspår 10.
	TV-n/video-bandspelaren	Välja kanal.
CH/PRESET+/-	Tuncern Avsöka och väljasnabbvalsstationer.
	bandspelaren	Välja snabbvalskanaler.TV-
DISC	CD-spelaren	Välja skiva (gäller endast CD-spelare med skivväxlare).
D.TUNING Tunern Välja läget för direktstationsinställning.
	CD-spelarenD. SKIPloppa till nästa skiva(gäller endast CD-spelare med skivväxlare).
SHIFT	Tunern Välja minnesbank.
◀◀/▶▶	CD-spelaren Söka i ett spår (framåt eller bakåt).
	Kassettdäcket/MD-spelaren/videobandspelaren/laserskivspelaren	Snabbspola framåt eller bakåt.
	CD/MD-spelaren/laserskivspelaren	Hoppa mellan spåren.◀◀
■	CD-spelaren/kassettdäcket/MD-spelaren/laserskivspelaren/videobandspelaren	Göra en paus under spelning eller inspelning.(Används även för att starta inspelningen med komponenterna i beredskapsläge.)
▶	CD-spelaren/kassettdäcket/MD-spelaren/laserskivspelaren/videobandspelaren	Starta spelningen.
■	CD-spelaren/kassettdäcket/MD-spelaren/laserskivspelaren/videobandspelaren	Avbryta spelningen.
◀◀	Kassettdäcket	Börja spela baksidan.
●	Kassettdäcket	Ställa kassettdäcket i beredskapsläge för inspelning.
● + ▶	Kassettdäcket/MD-spelaren/videobandspelaren	Starta inspelningen när man samtidigt trycker på ▶ (eller ◀på kassettdäcket).

Fjärrkontroll-knapp	Styr	Används för att
RMS DIRECTION	Kassettdäcket Välja bandgångsriktning (gäller endast kassettdäck med RMS-funktion*).
RMS CLEAR	Kassettdäcket Radera RMS-programmet*(gäller endast kassettdäck med RMS-funktion).
RMS DIRECTION	Kassettdäcket Programmera in spår (gäller endast kassettdäck med RMS-funktion*).
ENTER	TV-n/video-bandspelaren/CD-spelaren	Byta kanal/skiva när knappen används tillsammans med 0 - 9.
VISUAL POWER	TV-n/video-bandspelaren/laserskivspelaren	Slå på/stänga av strömmen.
	TV-/- -	Välja kanalinmatningssätt: en eller två siffror (gäller endast i Europa).
	TVSUB CH +/-	Välja snabbvalskanal för den lilla bilden.**
		Flytta den lilla bilden.**TVPOSITION
	TVSWAP	Växla mellan den lilla och den stora bilden.**
	TVP IN P	Aktivera bild-i-bildfunktionen.**
	TVJUMP	Växla mellan den nuvarande och den föregående kanalen.
	VCRANT TV/VTR	Välja utsignal från antennutgången: TV-signalen eller videoprogrammet.
+/-	TVMASTER VOL	Justera huvudvolymen på förstärkaren (i vanliga fall).Om du trycker på TV CONTROL ON används knappen för att justera volymen på TV-n.
	TVMUTING	Dämpa ljudet från förstärkaren (i vanliga fall). Om du trycker på TV CONTROL ON används knappen för att dämpa ljudet från TV-n.
		Används ej.—SLOPE
		Används ej.—BAND

* RMS: Random Music Sensor (musiksökning)

**Gäller endast Sonys TV-apparater med bild-i-bildfunktion.

A

Anslutningar högtalare 5,6 nätanslutning 8 stereokomponenter 5 TV/videobandspelare 7,8 översikt 4

B, C

Bakgrundsstyrning 19 Batteri 4

D

Dolby Pro Logic Surround 14-16, 23 Dolby Surround-förberedelser 14, 15

E

Effektnivå 17, 23

F, G

Fjärrkontrollen bakgrundsstyrning 19 ändring av inställningar 20 Fördröjningstid 18,23

H

Högtalare anslutning 5,6 placering 6 val av högtalarpar 6

|

Inkoppling. Se Anslutningar. Insomningstimern 14 Inspelning på en videokassett 14 på ett kassetband eller en MD 13

J

Justering av fördröjningstid 18 högtalarvolymer 15 surroundparametrar 18 tonklangsparametern 18

K

Kopiering. Se Inspelning.

L

Ljudfält förprogrammerade 16, 17, 23 justerbara parametrar 17 återställning 19 ändringar 17, 18

M

Medföljande tillbehör 4 Mittkanalsläge 15,23

N, O

Namninmatning. Se Registrering av programkällor.

P, Q

Parametrar 17, 18, 23

R

Redigering. Se Inspelning. Registrering av programkällor 12

S

Val av komponent med fjärrkontrollen 11 på förstärkaren 9 Val av mittkanalsläge 15 Valbara/ej valbara komponenter 12

Ä, Ö

Ändring av fjärrkontrollsfunktioner 20 ljudfält 17,18

Kontrollernas namn

Knappar

BACKGROUND 19

BASS BOOST 9

CENTER LEVEL +/- 14

DIMMER 9

DIRECT PASS 9

DISPLAY 12

DPC MODE 12, 17

GENRE 16

MODE 9,16

MUTING 10

REAR LEVEL +/- 14

SET UP 9,14

SLEEP 14

SOUND FIELD

ON/OFF 16,17

SYSTEM CONTROL/

FUNCTION 11,20

SYSTEM OFF 11

TEST TONE 14

TV CONTROL ON 11

Strömbrytare och omkopplare

POWER 9,17

SPEAKERS 6,9

Kontroller

BALANCE 9,14

MASTER VOLUME 9

Uttag

CD 5

Exempel 1:För att spela en CD.

Tryck upprepade gånger tills CD-indikatorn tänds.

Slå på CD-spelaren.

Börja spela skivan.

Exempel 2:För att se en videofilm.

Tryck upprepade gånger tills VIDEO 1-indikatorn tänds.

Slå på videobandspelaren.

Börja spela videokassetten.

Hur man använder de förprogrammerade ljudfälten

Exempel: För att se en Dolby Surround-kodad film på en laserskivspelare som är ansluten till TV/LD-ingångarna

Tryck upprepade gånger tills TV/LD-indikatorn tänds.

Tryck upprepade gånger för att välja PRO LOGIC.

Tryck upprepade gånger för att välja PRO LOGIC eller ENHANCED.

Slå på laserskivspelaren.

Börja spela laserskivan.
