BRUKSANVISNING TA-VE910 SONY

Utsätt inte förstärkaren för regn eller fukt. Det medför risk för brand eller elektriska stötar.

Öppna inte höljet. Det medför risk för elektriska stötar. Överlåt allt reparationsarbete till kvalificerad personal.

Placera enheten på en plats med god ventilation. Placera den inte i bokhyllan eller i ett skåp.

- Stäng genast av förstärkaren och dra ut stickkontakten ur väggutaget om något föremål eller vätska skulle råka komma in i förstärkaren. Låt en kvalificerad reparatör besiktiga förstärkaren innan den används igen.

Angående strömförsörjning

• Kontrollera att förstärkarens driftspänning överensstämmer med den lokala nätspänningen innan du börjar använda den. Driftspänningen är angiven på märkplattan på förstärkarens baksida.
• Förstärkaren kopplas inte bort från elnätet så länge stickkontakten sitter i vägguttaget, även om strömbrytaren på själva förstärkaren är frånslagen.
• Var noga med att dra ut stickkontakten ur vägguttaget om förstärkaren inte ska användas på länge. Håll alltid i stickkontakten när du drar ut den; dra aldrig i själva sladden.
• Stickkontaktens ena stift är bredare än det andra för säkerhets skull, och passar bara på ett håll i vägguttaget. Kontakta återförsäljaren om det inte går att sticka in stickkontakten helt i vägguttaget.
• Nätkabelbyte får bara utföras av en kvalificerad serviceverkstad.

Angående placering

• Ställ förstärkaren på en plats med tillräcklig ventilation för att undvika överhettning och för att förlänga förstärkarens livslängd.
• Ställ inte förstärkaren nära värmekällor, på platser där solen lyser rakt på den, alltför dammiga platser, eller där den riskerar att utsättas för stötar.
• Ställ inga föremål ovanpå förstärkaren som kan blockera ventilationshålen och därigenom orsaka funktionsfel.

Angående anslutningar

- Var noga med att stänga av förstärkaren och dra ut stickkontakten ur vägguttaget innan du ansluter några andra komponenter.

Angående rengöring

- Rengör höljet, panelen och kontrollerna med en mjuk torkduk fuktad med mild diskmedelslösning. Använd aldrig någon form av skursvampar, skurpulver eller lösningsmedel som sprit eller bensin.

Om du har några frågor angående förstärkaren eller om det uppstår något problem så kontakta närmaste Sony-handlare.

Angående denna bruksanvisning

Dessa anvisningar gäller modellen TA-VE910.

Konventioner

• I bruksanvisningen beskrivs hur man använder kontrollerna på förstärkaren. Det går även att använda knapparna på fjärrkontrollen med samma eller liknande namn som på förstärkaren.
• Det finns en "Snabbguide" på sidan 34.
• I kapitlet "Beskrivning av knapparna på fjärrkontrollen" på sidan 31 ges en översikt över fjärrkontrollknapparna.
• Följande ikoner används i denna bruksanvisning:

Anger att manövern måste utföras med fjärrkontrollen. Anger råd och tips som gör uppgiften lättare.

Denna förstärkare är utrustad med Dolby* Pro Logic Surround.

* Tillverkas under licens av Dolby Laboratories Licensing Corporation. DOLBY, dubbel D-kännetecknet ☐, AC-3 och PRO LOGIC är Dolby Laboratories Licensing Corporation:s varumärken.

Översikt över anslutningarna 4

Högtalaranslutningar 6

TV/videobandspelaranslutningar 8

Anslutning av digitala komponenter 9

Nätanslutningar 10

Innan du börjar använda förstärkaren 10

Grundläggande användningssätt

Hur man väljer komponent 11

Registrering av programkällor 14

Inspelning 14

Hur man använder insomningstimern 15

Förberedelser för Dolby Surround

Dolby Digital 16

Ljudjusteringar

Hur man använder de förprogrammerade ljudfälten 18

Ändring av ljudfälten 20

Avancerad användning av fjärrkontrollen

Styrning av en komponent medan en annan är igång (bakgrundsstyrning) 24

Ändring av fabriksinställningen för en FUNCTION-knapp 24

Programmering av fjärrkontrollen 25

Övrigt

Felsökning 26

Tekniska data 27

Ordförklaringar 28

Tabell över SET UP-knappens funktioner 29

Översikt över bakpanelen 30

Beskrivning av knapparna på fjärrkontrollen 31

Register 33

Snabbguide

Omslagets baksida

Uppackning

Kontrollera att följande delar följde med förstärkaren:

• Fjärrkontroll RM-P501 (1)
• Batterier av storlek AA (R6) (2)

Hur man sätter i batterier i fjärrkontrollen

Sätt i två batterier av storlek AA (R6) med plus- och minuspolerna vända enligt markeringarna i batterifacket. Använd fjärrkontrollen genom att rikta den mot fjärrkontrollsensorn R på förstärkaren.

När behöver batterierna bytas ut?

Vid normal användning bör batterierna vara i ungefär 6 månader. Byt ut båda batterierna mot nya när det inte går att styra förstärkaren med fjärrkontrollen längre.

Observera

• Lägg inte fjärrkontrollen på alltför varma eller fuktiga ställen.
• Använd inte ett nytt batteri tillsammans med ett gammalt batteri.
• Se till att inte fjärrkontrollsensorn träffas direkt av solen eller annan belysning. Det kan leda till funktionsfel.
• Ta ut batterierna ur fjärrkontrollen om den inte ska användas på länge för att förhindra skador på grund av batteriläckage och korrosion.

Översikt över anslutningarna

Följande stereo- och videokomponenter går att ansluta till förstärkaren och styra med den. Följ anslutningsprocedurerna för de komponenter som ska anslutas på sidorna som anges inom parentes. Se var de olika uttagen sitter och vad de heter i kapitlet "Översikt över bakpanelerna" på sidan 30.

Innan du börjar

• Stäng av strömmen till alla komponenterna innan du börjar göra några anslutningar.
• Sätt inte i nätkablarna förrän alla andra anslutningar är färdiga.
• Stick in alla kontakter så långt det går för att undvika brum och brus.
• Var noga med att sätta i ljud/videokablarnas färgkodade kontakter i uttagen med motsvarande färg på komponenterna: gula kontakter (för video) i gula uttag, vita kontakter (för vänster ljudkanal) i vita uttag, och röda kontakter (för höger ljudkanal) i röda uttag.

I detta avsnitt beskrivs hur olika ljudkomponenter ska anslutas till förstärkaren. Se avsnittet "Anslutning av digitala komponenter" på sidan 9 angående digitala anslutningar.

Vilka kablar behövs?

Ljudkablar (medföljer ej) (1 för varje CD-spelare, tuner och skivspelare, 2 för varje kassettdäck, DAT-däck och MD-spelare)

Anslutningar

Pilen → visar signalflödet.

CD-spelare

Tuner

Kassettdäck

DAT-däck eller MD-spelare

Skivspelare

Om skivspelaren är försedd med en jordsladd

Anslut jordsladden till uttaget 12 SIGNAL GND på förstärkaren för att undvika brum.

Högtalaranslutningar

Översikt

I detta avsnitt beskrivs hur högtalarna ska anslutas till förstärkaren. Det krävs ett par främre högtalare (höger och vänster), men mitthögtalare och bakre högtalare är valfria. Om man lägger till en mitthögtalare och ett par bakre högtalare framhävs surroundeffekten. Om man kopplar in en aktiv woofer blir basen kraftigare.

Vilka kablar behövs?

- Högtalarkablar (medföljer ej) (1 per högtalare)

Tvinna ihop ca 15 mm av de avskalade trådarna i ändarna på högtalarkablarna. Var noga med att koppla ihop högtalarutgångarna på förstärkaren med motsvarande ingångar på högtalarna: + till + och – till –. Om anslutningarna kastas om blir ljudet förvrängt och basen dålig.

- Mono-ljudkabel (medföljer ej) (1 för en aktiv woofer)

Anslutningar

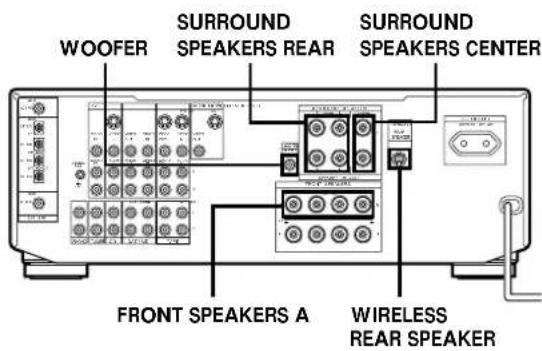

Främre högtalare

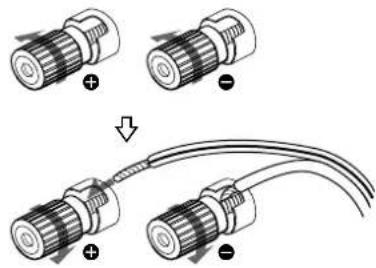

Hur man sätter i högtalarkablarna

Bakre högtalare och mitthögtalare

Aktiv woofer

Trådlösa bakre högtalare

Om du använder Sonys trådlösa bakre högtalarsystem (säljs separat) så koppla in dess sändare i WIRELESS REAR SPEAKER-uttaget.

Observera

Koppla inte in några andra komponenter i WIRELESS REAR SPEAKER-uttaget.

Om du har ytterligare ett par främre högtalare

Koppla in dem i FRONT SPEAKERS B-uttagen.

Observera

Om du använder främre högtalare med låg maximal ineffekt så justera volymen försiktigt för att undvika att alltför starka signaler matas ut till högtalarna.

Högtalarplacering

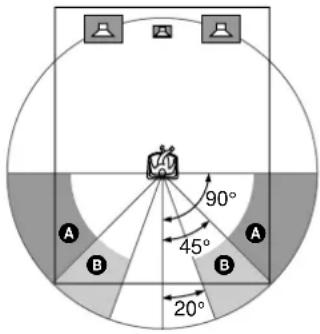

För bästa möjliga surround-ljud rekommenderar vi:

• Högtalare av högsta möjliga kvalitet
• Främre, bakre och mitthögtalare av likvärdig storlek och kvalitet
• Att högtalarna placeras ut på lika avständ från lyssningsplatsen (A).

Det går att flytta mitthögtalaren närmare lyssningsplatsen, men inte framför den räta linjen mellan de två främre högtalarna (B). Det går även att placera de bakre högtalarna närmare lyssningsplatsen än de främre högtalarna (C) om det passar bättre i rummet. Om surroundeffekten trots allt blir otillräcklig så justera parametrarna CENTER DELAY och REAR DELAY (se sidan 16).

Observera

• Placera inte mitthögtalaren eller de bakre högtalarna längre bort från lyssningsplatsen än de främre högtalarna.
• Om de bakre högtalarna hängs upp på väggarna i sidled från lyssningsplatsen bör de hänga 60 - 90 cm ovanför lyssningsplatsen på nedanstående sätt.

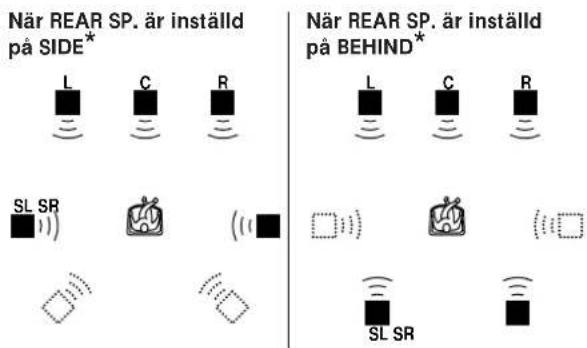

Beroende på rummets form m.m. kan det vara lämpligare att placera de bakre högtalarna bakom lyssningsplatsen i stället för att hänga upp dem på sidväggarna. En fördel med denna högtalar-uppställning är att det går att använda ett par stora golvstående högtalare av samma format som de främre högtalarna.

Observera

Om du ställer de bakre högtalarna bakom lyssningsplatsen så var noga med att kontrollera högtalarplaceringsinställningen på SPEAKER SETUP-menyn när du använder ljudfälten VIRTUAL MULTI REAR och VIRTUAL REAR SHIFT (se sidorna 16 och 19 för närmare detaljer).

Val av högtalarpar

Om bara ett par främre högtalare är anslutna så ställ SPEAKERS-omkopplaren på frontpanelen på A. Om två par främre högtalare är anslutna så se följande tabell:

För att driva	Ställ SPEAKERS-omkopplaren på
Högtalarpar A (anslutet till FRONT SPEAKERS A-uttagen)	A
Högtalarpar B (anslutet till FRONT SPEAKERS B-uttagen)	B
Både högtalarpar A och B (parallelkoppling)	A+B

TV/videobandspelaranslutningar

Översikt

I detta avsnitt beskrivs hur olika videokomponenter ska anslutas till förstärkaren. Se avsnittet "Anslutning av digitala komponenter" på sidan 9 angående digitala anslutningar.

Vilka kablar behövs?

- Ljud/videokablar (medföljer ej) (1 för varje TV eller laserskivspelare, 2 för varje videobandspelare)

• Videokabel (medföljer ej) (1 för en TV-monitor)

För att se video med högre bildkvalitet

Det går att koppla in en S-VIDEO-kabel (medföljer ej) i LD-uttaget, eller VIDEO 1-, VIDEO 3- eller MONITOR-uttaget.

Anslutningar

Pilen → visar signalflödet.

TV

TV-monitor

Om du använder en TV-monitor så koppla inte in någonting i TV VIDEO IN-ingången.


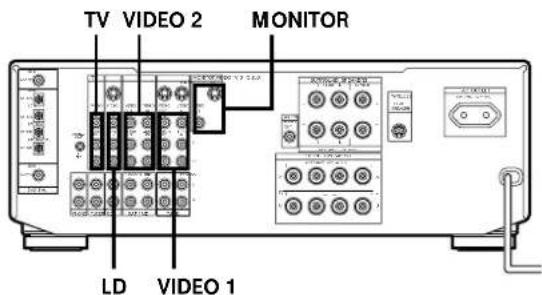

Videobandspelare (via VIDEO 1/2-uttagen)

Om du har två videobandspelare så koppla in den andra i VIDEO 2-uttagen.

Videokamera eller TV-spel

Använd VIDEO 3 INPUT-ingångarna på frontpanelen.

Laserskivspelare

Om du har ytterligare en laserskivspelare så koppla in den andra i VIDEO 2-uttagen.

Anslutning av digitala komponenter

Översikt

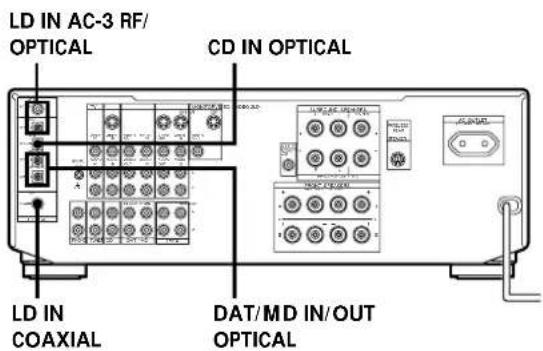

I detta avsnitt beskrivs hur man ansluter en laserskivspelare, ett DAT-däck eller en MD-spelare, och en CD-spelare som är försedd(a) med digitala uttag till förstärkaren. Om du använder en digital komponent så välj rätt ingångsläge för den komponenten (se sidan 11).

Vilka kablar behövs?

- Optisk digital kabel (medföljer ej) (1 för en laserskivspelare eller CD-spelare, 2 för ett DAT-däck eller en MD-spelare)

- Digital koaxialkabel (medföljer ej) (1 för en laserskivspelare)

Anslutningar

Pilen → visar signalflödet.

Laserskivspelare

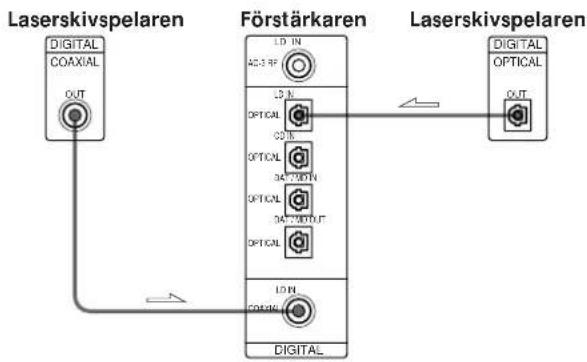

Anslut laserskivspelaren antingen till LD IN COAXIAL-ingången eller LD IN OPTICAL-ingången.


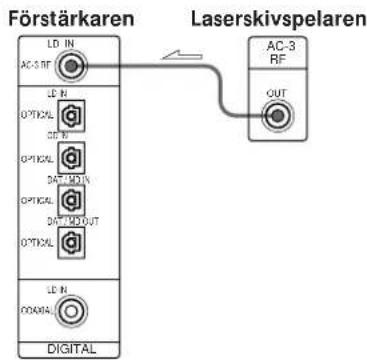

Om laserskivspelaren är försedd med en RF-utgång så koppla ihop den med LD IN AC-3 RF-ingången på förstärkaren på nedanstående sätt.

CD-spelare

DAT-däck eller MD-spelare

Varning vid spelning av DAT-band/minidiskar

Spela inte DAT-band eller minidiskar genom förstärkaren som innehåller material som är digitalt inspelat från en DVD-spelare med digitalutgången inställd på "DOLBY DIGITAL". I så fall matas det ut brus på hög volym vilket kan skada förstärkaren och högtalarna.

Observera

• Denna förstärkare är bara kompatibel med digitala komponenter med en samplingsfrekvens på 32, 44,1 eller 48 kHz. Den är inte kompatibel med 96 kHz.
• Glöm inte att koppla in de digitala komponenterna (CDspelaren, DAT-däcket, MD-spelaren, osv.) via de analoga uttagen också för att kunna spela in analogt.

Nätanslutningar

Nätanslutning

Sätt i förstärkarens och de olika stereo/ videokomponenternas stickkontakter i vägguttag. Om du ansluter en annan stereokomponenter till nätuttaget AC OUTLET på förstärkaren förser förstärkaren den anslutna komponenten med ström så att det går att slå på/stänga av hela anläggningen genom att slå på/ stänga av förstärkaren.

För säkerhets skull

Kontrollera att effektförbrukningen för den komponent som ansluts till förstärkarens nätuttag (AC OUTLET) inte överskrider det watt-tal som står angivet på bakpanelen. Koppla aldrig in hushållsapparater med hög effekt som t.ex. strykjärn, fläktar eller TV-apparater i detta uttag.

Innan du börjar använda förstärkaren

Kontrollera innan du börjar använda förstärkaren att:

• MASTER VOLUME är vriden så långt det går åt vänster (0).
• Rätt högtalarpar är valt. (Se "Val av högtalarpar" på sidan 7 för närmare detaljer.)
  • BALANCE står i mittläget.

Slå på förstärkaren och kontrollera följande indikator.

- Tryck på MUTING på fjärrkontrollen om "MUTING" tänds på displayen.

Hur man raderar förstärkarens minne

Utför nedanstående procedur innan du börjar använda förstärkaren för allra första gången, eller om du vill radera förstärkarens minne.

1 Stäng av förstärkaren.
2 Tryck in knapparna VIDEO FUNCTION >, AUDIO FUNCTION >, MODE och POWER samtidigt.
Innehållet i minnet (t.ex. parameterinställningarna) raderas.

Hur man väljer komponent

För att kunna lyssna eller se på en ansluten komponent måste man först välja funktion på förstärkaren eller med fjärrkontrollen. Kontrollera allra först att:

• Alla komponenter är ordentligt anslutna enligt anvisningarna på sidorna 5 till 9.
• MASTER VOLUME är vriden så långt det går åt vänster (0) för att undvika att högtalarna skadas.

SPEAKERS Styrknappar för digital signalbehandling

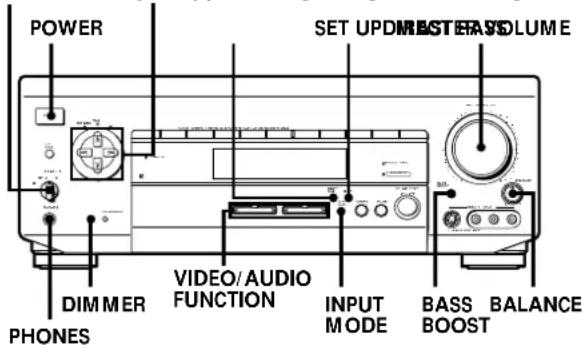

1 Tryck på POWER för att slå på förstärkaren. STANDBY-indikatorn släcks.

2 Välj vilken komponent du vill använda:

För att se på/ lyssna på/spela	Tryck (upprepade gånger) på	För att tända
Videokassetter	VIDEO FUNCTION	VIDEO 1 eller VIDEO 2
Bilden och ljudet från en video-kamera/TV-spel	VIDEO FUNCTION	VIDEO 3
Laserskivor	VIDEO FUNCTION	LD
TV-program	VIDEO FUNCTION	TV
Kassettband	AUDIO FUNCTION	TAPE
Minidiskar (MD) eller DAT-band	AUDIO FUNCTION	DAT/MD

För att se på/lyssna på/spela	Tryck (upprepade gånger) på	För att tända
CD-skivor	AUDIO FUNCTION	CD
Radioprogram	AUDIO FUNCTION	TUNER
Vinylskivor	AUDIO FUNCTION	PHONO

3 Slå på komponenten, t.ex. CD-spelaren, och sätt igång den.

4 Vrid på MASTER VOLUME för att justera volymen. Använd TV-ns volymkontroll för att justera volymen för TV-högtalarna.

För att lyssna på digitala ljudkällor

Gör på nedanstående sätt.

1 Utför steg 1 och 2 ovan för att välja komponenten.
2 Tryck upprepade gånger på INPUT MODE för att välja ingångsläge för den komponenten.

När du väljer	Väljer förstärkaren
AUTO INPUT	komponenten som är ansluten till följande ingångar, beroende på vilken komponent du valde i steg 1 ovan. (Komponenterna är listade i prioritetsordning.)Om du valda LD:1 AC-3 RF-ingången2 COAXIAL-ingången3 OPTICAL-ingången4 de analoga ingångarnaOm du valde CD eller DAT/MD:1 OPTICAL-ingången2 de analoga ingångarna
DIGITAL (AC-3 RF)*	komponenten som är ansluten till LD IN AC-3 RF-ingången.
DIGITAL (COAXIAL)*	komponenten som är ansluten till COAXIAL-ingången.
DIGITAL (OPTICAL)	komponenten som är ansluten till OPTICAL-ingången.
ANALOG INPUT	komponenten som är ansluten till de analoga ingångarna.

* Bara om du valde LD i steg 1.

(Fortsätter)

Grundläggande användningssätt

För att Gör så här

Dämpa ljudet. | Tryck på MUTING på fjärrkontrollen.Tryck en gång till för att slå på ljudetigen.

Förstärka basen. Tryck på BASS BOOST så att BASSBOOST-indikatorn tänds.

Justera balansen mellan Vrid BALANCE åt vänster ellerde främre högtalarna. höger.

När du lyssnar genom hörlurar

Koppla in hörlurarna i PHONES-uttaget och ställ SPEAKERS på OFF.

När du vill lyssna med högsta ljudkvalitet

Tryck på DIRECT PASS (eller DIRECT på fjärrkontrollen) så att signalen skickas förbi tonkontrollerna, basförstärkningen och surroundeffekterna. DIRECT PASS-indikatorn tänds.

Det går att justera displayens ljusstyrka

Via menyn:

1 Tryck upprepade gånger på SET UP för att välja OTHER SETUP.
2 Välj DIMMER med knapparna för digital signalbehandling ( ).V
3 Justera ljusstyrkan med knapparna för digital signalbehandling (✗).>

Med hjälp av knapparna på förstärkaren:

Tryck upprepade gånger på DIMMER för att välja ljusstyrka.

Hur man ser på TV/videoprogram

För att se på Gör så här
TV-program Slå på både TV-n och förstärkaren och tryck upprepade gånger på VIDEO FUNCTION tills TV-indikatorn tänds.
Videokassetter eller laserskivor	1 Tryck upprepade gånger på VIDEO FUNCTION för att välja komponenten (t.ex. VIDEO 1).2 Slå på TV-n och ställ in den videoingång på TV-n som motsvarar videokomponenten.3 Slå på komponenten (videobandspelaren eller laserskivspelaren) och sätt igång den.

När du ser på TV eller videoprogram

Vi rekommenderar att du matar ut ljudet genom förstärkaren i stället för genom TV-ns högtalare. Därigenom kan du utnyttja förstärkarens surroundljudeffekter, t.ex. Dolby Surround, och dessutom kan du styra ljudet med förstärkarens fjärrkontroll. Stäng först av TV-ns högtalare så att surroundljudet från förstärkaren låter så bra som möjligt.

Hur man använder fjärrkontrollen

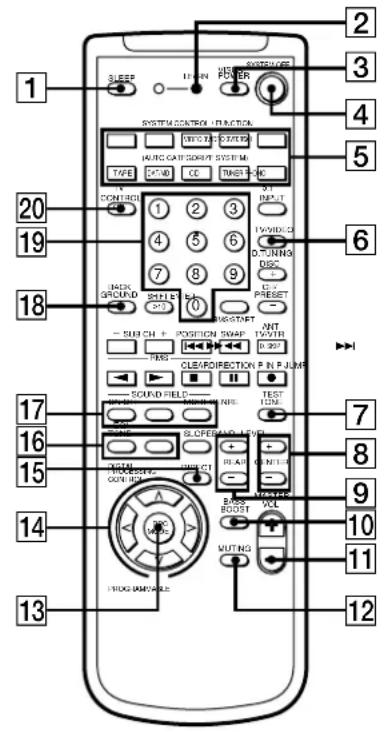

Med fjärrkontrollen går det att styra både förstärkaren och andra Sony-komponenter som är anslutna till den.

1 Välj komponent genom att trycka på en av SYSTEM CONTROL/FUNCTION-knapparna. Förstärkaren och den valda komponenten slås på. Fjärrkontrollens SYSTEM CONTROL/FUNCTION-knappar är fabriksinställda på följande sätt:

För att se/lyssna på	Tryck på
Videokassetter	VIDEO 1 (VTR 3*),VIDEO 2 (VTR 1*) ellerVIDEO 3 (VTR 2*)
Laserskivor	LD
TV-program	TV
Kassettband	TAPE
DAT-band eller minidiskar (MD)	DAT/MD
CD-skivor	CD
Radioprogram	TUNER
Vinylskivor	PHONO

* Sonys videobandspelare styrs med inställningen VTR 1, 2 eller 3 som i tur och ordning motsvarar Beta, 8 mm, respektive VHS.

Observera

Om du trycker på en SYSTEM CONTROL/FUNCTION-knapp aktiveras komponenten som är angiven för den knappen (dvs. komponenten som är ansluten till motsvarande ingångar). Om den anslutna komponenten skiljer sig från den angivna komponenten aktiveras dock inte komponenten om du bara trycker en gång på knappen.

Om du t.ex. vill se bilden från en Sony-laserskivspelare som är ansluten till VIDEO 2-ingångarna (se sidan 8): Tryck på VIDEO 2 för att ställa om funktionen, och tryck sedan på LD för att ställa in fjärrkontrollen på att styra laserskivspelaren.

Om du vill ändra fabriksinställningen för en viss knapp

Se sidan 24.

Om komponenten inte slås på

Tryck på strömbrytaren på komponenten.

2 Sätt igång komponenten.

Se "Beskrivning av knapparna på fjärrkontrollen" på sidan 31 för närmare detaljer.

Hur man stänger av komponenterna

Tryck på SYSTEM OFF. Därigenom stängs även den stereo/videokomponent som är inkopplad i AC OUTLET-uttaget på förstärkarens baksida av samtidigt.

Om du använder en Sony-TV

När du trycker på TV för att se på ett TV-program slås TV-n på och TV-ingången ställs in. TV-n slås även automatiskt på och ställer in rätt ingång när du trycker på VIDEO 1 eller VIDEO 2. Om TV-n inte ställer in rätt ingång automatiskt så tryck på TV/VIDEO på fjärrkontrollen.

Hur man ser på TV utan att använda förstärkaren (gäller endast Sonys TV-apparater)

Tryck på TV CONTROL ON för att ställa in fjärrkontrollen på att enbart styra TV-funktionerna. När du trycker på den knappen slås TV-n på och TV-ingången ställs in. Om TV-n inte automatiskt ställer in TV-ingången så tryck på TV/VIDEO.

Hur man gör komponenter valbara/ej valbara

Det går att ställa in förstärkaren så att vissa komponenter inte går att välja även om du trycker på AUDIO/VIDEO FUNCTION.

1 Tryck upprepade gånger på SET UP för att välja FUNCTION HOOKUP.
2 Välj en komponent med knapparna för digital signalbehandling ( ∧ / ∨.
3 Använd knapparna för digital signalbehandling (< / >) för att ställa in CONNECT (valbar) eller NO (ej valbar).

Observera

Om du försöker välja en komponent som är inställd på NO tänds "NO CONNECTION" på displayen.

Registrering av programkällor

Det går att mata in ett namn på upp till 8 tecken för varje programkälla. Dessa indexnamn (t.ex. "VHS") visas sedan på förstärkarens display när programkällan väljs.

Observera att det bara går att mata in ett namn per programkälla.

Denna funktion är praktisk för att skilja mellan olika komponenter av samma sort. Man kan t.ex. registrera 2 olika videobandspelare som "VHS" respektive "8MM". Funktionen är även praktisk för att hålla reda på komponenter som är anslutna till uttag som egentligen är avsedda för någon annan sorts komponent, t.ex. en andra CD-spelare som är ansluten till TUNER-ingångarna.

1 Välj den programkälla (komponent) som ska registreras.
2 Tryck upprepade gånger på DPC MODE tills INDEX-indikatorn tänds.
3 Mata in ett indexnamn med hjälp av de digitala signalbehandlingsknapparna på följande sätt: Tryck på ∧ eller √ för att välja ett tecken, och tryck sedan på > för att flytta markören till nästa teckenposition. Indexnamnet lagras automatiskt i minnet.

Mellanslag

Tryck på Aller tivs det visas ett tomrum på displayen. (Mellanslaget ligger mellan " och A.)

Om du råkar göra fel

Tryck upprepade gånger på eller tills tecknet du vill ändra börja blinka. Mata sedan in rätt tecken.

Inmatning av namn på andra programkällor

Upprepa ovanstående procedur.

Det går att se antingen programkällenamnet eller namnet på den komponent som uttaget ursprungligen är avsett för på displayen

Varje gång du trycker på DISPLAY växlar displayen mellan komponenten som uttaget ursprungligen är avsett för och programkällenamnet.

Inspelning

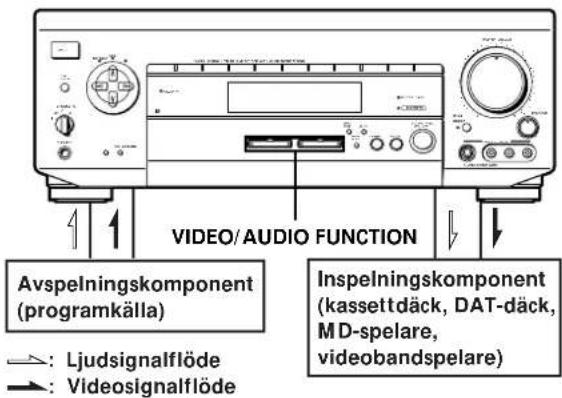

Denna förstärkare gör det lätt att spela in till och från de olika komponenterna som är anslutna till den. Du behöver inte koppla ihop avspelnings- och inspelningskomponenterna direkt: när du väl valt programkälla på förstärkaren går det att spela in och redigera som vanligt med hjälp av kontrollerna på komponenterna.

Kontrollera allra först att alla komponenterna är ordentligt anslutna.

Inspelning på ett kassettband eller en MiniDisk

Det går att spela in på ett kassettband, ett DAT-band eller en MiniDisk via förstärkaren. Se kassettdäckets, DAT-däckets eller MD-spelarens bruksanvisning om du behöver hjälp.

1 Välj komponenten du vill spela in ifrån.
2 Gör komponenten klar att sätta igång. Lägg t.ex. i en CD i CD-spelaren.
3 Sätt i en tom kassett eller en MD i inspelningskomponenten och ställ in inspelningsnivån om det behövs.

4 Börja spela in på inspelningskomponenten och sätt igång avspelningskomponenten.

Observera

• Signaler som matas ut genom digitala uttag matas inte ut genom de analoga RECOUT-utgångarna. Kontrollera därför att komponenten är ansluten till de analoga ingångarna när du vill spela in analogt.
• Ljudinställningarna påverkar inte signalen som matas ut via DAT/MD OUT OPTICAL-, DAT/MD RECOUT- eller TAPE RECOUT-utgångarna.

Inspelning på en videokassett

Det går att spela in från en videobandspelare, TV eller laserskivspelare via förstärkaren. Det går även att lägga på ljud från en rad olika ljudkällor när du redigerar videoband. Se videobandspelarens eller laserskivspelarens bruksanvisning om du behöver hjälp.

1 Välj programkällan som du vill spela in ifrån.
2 Gör den komponenten klar att sätta igång. Lägg t.ex. i laserskivan som du vill spela in ifrån i laserskivspelaren.
3 Sätt i en tom videokassett i videobandspelaren (VIDEO 1 eller VIDEO 2) att spela in på.
4 Börja spela in på inspelningsvideobandspelaren och sätt sedan igång videokassetten eller laserskivan som ska spelas in.

Det går att spela in ljud från en annan ljudkälla på deokassetten under kopiering från en videokassett ler laserskiva

Leta fram det ställe från vilket du vill börja spela in med annat ljud, välj programkälla och sätt igång den. Ljudet från den programkällan spelas in på videokassettens ljudspår i stället för ljudet från originalet.

Om du vill återgå till originalljudet så välj videokällan igen.

Observera

• Det går inte att spela in ljudet från en programkälla som är ansluten till LD IN AC-3 RF-, LD IN OPTICAL- eller LD IN COAXIAL-ingången.
• Ljudinställningarna påverkar inte signalen som matas ut via VIDEO 1/2 AUDIO OUT-utgångarna.

Hur man använder insomningstimern

Det går att ställa in förstärkaren så att den automatiskt stängs av vid en viss tid.

Tryck på SLEEP på fjärrkontrollen medan strömmen är på.

Varje gång du trycker på SLEEP ändras tiden i nedanstående ordning.

Belysningen på displayen dämpas när du ställt in tiden.

Du kan ställa in tiden som du själv vill

Tryck först på SLEEP och mata sedan in önskad tid med de digitala signalbehandlingsknapparna ( och ). Tiden tills förstärkaren stängs av ändras i steg om 1 minut. Det går att ställa in en tid på upp till 5 timmar.

Det går att kontrollera hur länge det är kvar tills förstärkaren stängs av

Tryck på SLEEP. Den återstående tiden visas på displayen.

Dolby Digital

För att få bästa möjliga surround-ljud måste du först mata in vilka sorters högtalare som är anslutna och de bakre högtalarnas position. Ställ sedan in volymen för alla högtalarna på samma nivå med hjälp av testtonen.

Knappar för digital signalbehandling

Inmatning av högtalartyperna och de bakre högtalarnas position

1 Tryck upprepade gånger på SET UP för att välja SPEAKER SETUP.
2 Välj inställningsparameter med hjälp av de digitala signalbehandlingsknapparna (∧/∨ och välj inställning med knapparna (</>)

FRONT SP. (främre högtalare)

• Ställ in "LARGE" i normala fall.
• Om surroundeffekten blir otillräcklig för Dolby Digital-ljudkällor (markeras med att DISCRETE-indikatorn tänds) eller om det sprakar i högtalarna, så välj "SMALL" för att aktivera Dolby Digital (AC-3)-basomdirigeringskretsarna och mata ut basen för de främre kanalerna genom subwoofern eller andra stora ("LARGE") högtalare.

• Ställ in "LARGE" i normala fall.
• Om surroundeffekten blir otillräcklig för Dolby Digital-ljudkällor (markeras med att DISCRETE-indikatorn tänds) eller om det sprakar i högtalaren, så välj "SMALL" för att aktivera Dolby Digital (AC-3)-basomdirigeringskretsarna och mata ut basen för mittkanalen genom de främre högtalarna, subwoofern eller andra stora ("LARGE") högtalare.
• Om ingen mitthögtalare är ansluten så välj "NO".

REAR SP. (bakre högtalare)

• Ställ in "LARGE" i normala fall.
• Om surroundeffekten blir otillräcklig för Dolby Digital-ljudkällor (markeras med att DISCRETE-indikatorn tänds) eller om det sprakar i högtalarna, så välj "SMALL" för att aktivera Dolby Digital (AC-3)-basomdirigeringskretsarna och mata ut basen för de bakre kanalerna genom subwoofern eller andra stora ("LARGE") högtalare.
• Om inga bakre högtalare är anslutna så välj "NO".

REAR SP. (de bakre högtalarnas placering)

Med hjälp av denna parameter kan du mata in de bakre högtalarnas position så att ljudfälten Digital Cinema Sound VIRTUAL REAR SHIFT och VIRTUAL MULTI REAR ska fungera ordentligt. Se nedanstående figur.

• Välj SIDE om de bakre högtalarnas placering motsvarar sektor Ⓐ i figuren.
• Välj BEHIND om de bakre högtalarnas placering motsvarar sektor B.

Denna inställning påverkar bara ljudfälten VIRTUAL REAR SHIFT och VIRTUAL MULTI REAR.

Observera att denna parameter inte tänds när parametern REAR SP. (de bakre högtalarna) är inställd på "NO".

• Om du har anslutit en subwoofer så välj "YES" för att mata ut LFE-kanalen genom subwoofern (LFE = "low frequency extension").
• Om du inte har anslutit någon subwoofer så välj "NO". Då aktiveras Dolby Digital (AC-3)-basomdirigeringskretsarna så att LFE-signalerna matas ut genom andra högtalare.

Om du tycker surroundeffekten är otillräcklig

Gör på följande sätt för att justera fördröjningstiden för mitthögtalaren och de bakre högtalarna.

1 Tryck upprepade gånger på SET UP för att välja OTHER SETUP.
2 Välj CENTER DELAY (för mitthögtalaren) eller REAR DELAY (för de bakre högtalarna) med hjälp av digitala signalbehandlingsknapparna

( A ), vch ställ sedan in fördröjningstiden med

hjälp av knapparna ( < ).>

Justering av högtalarnas volym

Sätt dig på din lyssningsplats och justera volymen för var och en av högtalarna med hjälp av fjärrkontrollen.

Observera

Denna förstärkare har en ny testton med en frekvens centrerad runt 800 Hz för att underlätta högtalarvolymjusteringarna.

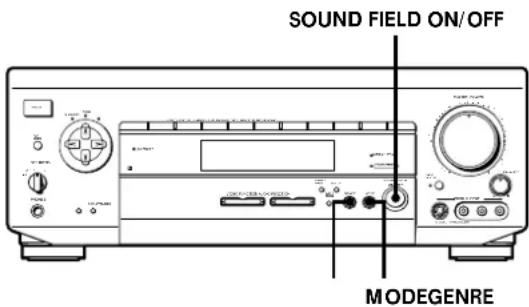

1 Tryck på SOUND FIELD ON/OFF för att slå på ljudfältet.
2 Tryck på GENRE för att välja "DOLBY".
3 Tryck på MODE för att välja "NORMAL SURROUND" eller "ENHANCED SURROUND".
4 Tryck på TEST TONE. En testton matas ut ur var och en av högtalarna i tur och ordning.
5 Välj inställningsparameter från din lyssningsplats med hjälp av de digitala signalbehandlingsknapparna (∧ / ∨ och ställ sedan in volymen med hjälp av knapparna (< / > så att testtonen låter lika högt ur alla högtalarna.

För att justera Välj Och ställ in ett värde mellan
balansen mellande bakrehögtalarna	REAR L R L (vänster) och R(höger)
nivån för debakre högtalarna	REAR	-20.0dB och +10.0dB(i steg om 0,5 dB)
mitthögtalarensnivå	CENTER	-20.0dB och +10.0dB(i steg om 0,5 dB)
subwoofernsnivå	SUBWOOFER	-20.0dB och +10.0dB(i steg om 0,5 dB)

Vid justering av nivån eller balansen för en viss högtalare eller ett visst högtalarpar matas bara testtonen ut genom den högtalaren eller det högtalarparet.

När subwooferns nivå ställts in stängs testtonen av automatiskt.

För att stänga av testtonen

Tryck på TEST TONE.

Det går att ställa in nivån för mitthögtalaren och de bakre högtalarna med andra knappar också

Tryck på CENTER LEVEL +/- respektive REAR LEVEL +/- i steg 5 ovan.

Observera

• Var noga med att väja "NORMAL SURROUND" eller "ENHANCED SURROUND" innan du slår på testtonen.
• Det matas inte ut någon testton om "MUTING" lyser på displayen.

Hur man använder de förprogrammerade ljudfälten

Det går att lyssna med surroundljud helt enkelt genom att välja något av de förprogrammerade ljudfälten som passar till musiken du lyssnar på eller programmet du tittar på.

1 Tryck på SOUND FIELD ON/OFF för att slå på ljudfältet.
En av ljudfältsindikeringarna tänds på displayen.
2 Tryck på GENRE för att välja ljudfältstyp.
3 Tryck på MODE för att välja önskat läge inom respektive genre.

Välj ett lämpligt ljudfält med hjälp av tabellen på sidan 18.

För att lyssna utan surroundeffekter

Välj "ACOUSTIC" i MUSIC-gruppen.

Surroundeffekterna stängs av, men det går fortfarande att justera equalizerparametern (se sidan 22).

För att stänga av ljudfälten

Tryck på SOUND FIELD ON/OFF.

Det går att hitta mjukvara som är kodad med Dolby Surround genom att se på förpackningen

Det förekommer dock videofilmer och laserskivor som använder Dolby Surround trots att det inte står på förpackningen.

Ljudfält

GENRE (Typ) MODE (Läge)		För att
DOLBY1)	NORMAL SURROUND	Avkoda program som är kodade med Dolby Surround.
	ENHANCED SURROUND	Ge en större närvarokänsla för Dolby Digital-källor med bakkanalsljud i mono.
MOVIE	CINEMA STUDIO A	Återskapa ljudegenskaperna i Sony Picture Entertainments filminspelningsstudio "Cary Grant Theater".
	CINEMA STUDIO B	Återskapa ljudegenskaperna i Sony Picture Entertainments filminspelningsstudio "Kim Novak Theater".
	CINEMA STUDIO C	Återskapa ljudegenskaperna i Sony Picture Entertainments inspelningsstudio för bakgrundsmusik.
	SMALL THEATER	Lägga till reflekterat ljud som på en biograf till avkodade Dolby Surround-signaler.
	MEDIUM THEATER
	LARGE THEATER
	NIGHT THEATER	Se en film på låg volym på natten.
	MONO MOVIE	Skapa en bio-liknande atmosfär för filmer med ljudspår i mono på 2 kanaler.
3D	VIRTUAL ENHANCED A	Använda tredimensionell ljudteknik för att skapa virtuella bakre högtalare med hjälp av de främre högtalarna, utan att använda några riktiga bakre högtalare. Se figur A på sidan 19.
	VIRTUAL ENHANCED B	Använda tredimensionell ljudteknik för att skapa virtuella bakre högtalare med hjälp av de främre högtalarna, utan att använda några riktiga bakre högtalare. Se figur B på sidan 19.

GENRE (Typ)MODE (Läge) För att

3D	VIRTUAL REAR SHIFT	Använda tredimensionell ljudteknik för att flytta ljudet från de bakre högtalare bort från deras verkliga position. Se figur Ⓞ på denna sida. Förflyttningen beror på inställningen för REAR SP. (se sidan 16).
	VIRTUAL MULTI REAR	Använda tredimensionell ljudteknik för att skapa en hel rad virtuella bakre högtalare med hjälp av bara ett enda par riktiga bakre högtalare. Se figur Ⓓ på denna sida. De virtuella högtalarnas position beror på inställningen för REAR SP. (se sidan 16).
MUSIC	SMALL HALL	Återskapa akustiken i en rektangulär konserthall. Idealiskt för mjuka, akustiska ljud.
	LARGE HALL
	SMALL OPERA HOUSE	Återskapa akustiken på en opera.
	LARGE OPERA HOUSE
	SMALL JAZZ CLUB	Återskapa akustiken på en jazzklubb.
	LARGE JAZZ CLUB
	CHURCH	Återskapa akustiken i en kyrka.
	LIVE HOUSE	Återskapa akustiken på en rockklubb.
	ACOUSTIC ^2)	Lyssna med vanlig 2-kanalsstcreo (utan surroundeffekter).
	KARAOKE ^3)	Dämpa sångrösten för musik i vanlig 2-kanalsstereo.
SPORTS	ARENA	Återskapa stämningen på första raden på en stor konsertarena. Fantastiskt för rockmusik.
	STADIUM	Återskapa stämningen på ett stort utomhusstadion. Fantastiskt för sportsändningar och elektriska ljud.
GAME	GAME Få maximalt häftigt ljud för TV-spel.

1) Var noga med att justera volymnivån för mitthögtalaren och/eller de bakre högtalarna för att få fullt utbyte av Dolby Digital (AC-3) Surround-ljudet (se sidan 17).

2) Ingen mitthögtalare och inga bakre högtalare behöver anslutas.

3) Denna parameter har ingen inverkan på musikmaterial som har en separat kanal för sångrösten (t.ex. video-CD-skivor med karaoke-spår).

A VIRTUAL ENHANCED A

B VIRTUAL ENHANCED B

© VIRTUAL REAR SHIFT

D VIRTUAL MULTI REAR

L: vänster främre högtalare

R: höger främre högtalare

C: mitthögtalaren

SL: vänster bakre högtalare

SR: höger bakre högtalare

□: virtuell högtalare

* Se sidan 16 för närmare detaljer om hur man ställer in de bakre högtalarnas position.

(Fortsätter)

Förhållandet mellan ljud som är kodat med Dolby Surround och ljudet som matas ut genom förstärkaren

Vilket ljud som matas ut från förstärkaren för ljudkällor som är kodade med Dolby Surround beror på ljudinnehållet och på inställningarna på förstärkaren. Se nedan.

- För en ljudkälla som består av diskreta data När ljudfältet DOLBY NORMAL SURROUND eller ENHANCED SURROUND är inställt, eller när DIRECT PASS-indikatorn är tänd:

DISCRETE-indikatorn tänds och ljudet avkodas och matas ut som det är för alla Dolby Digital-ljudkanaler i den källan.

När något annat ljudfält än ACOUSTIC eller KARAOKE\* är inställt:

DISCRETE-indikatorn tänds och alla Dolby Digital-ljudkanaler i källan behandlas med ljudfältet innan de matas ut.

När ljudfältet ACOUSTIC är inställt eller när ljudfältsfunktionen är avstängd:

Ljudet mixas ner till 2 kanaler (stereo, vänster/höger kanal) och matas ut. När ljudfältet ACOUSTIC är inställt går det att justera equalizerparametrarna (se sidan 22).

- För en Ijudkälla med Dolby Pro Logic-data När ljudfältet DOLBY NORMAL SURROUND eller ENHANCED SURROUND är inställt, eller när DIRECT PASS-indikatorn är tänd:

"PRO LOGIC" tänds på displayen och Dolby Pro Logicljudet avkodas och matas ut.

När något annat ljudfält än ACOUSTIC är inställt:

Ljudet behandlas med ljudfältet innan det matas ut. Om ljudfältsgenren är MOVIE (utom ljudfältet MONO MOVIE) eller 3D tänds "PRO LOGIC" på displayen och Dolby Pro Logic-ljudet avkodas och matas ut.

När ljudfältet ACOUSTIC är inställt eller när ljudfältsfunktionen är avstängd:

Ljudet mixas ner till 2 kanaler (stereo, vänster/höger kanal) och matas ut. När ljudfältet ACOUSTIC är inställt går det att justera equalizerparametrarna (se sidan 22).

* Ljudfältet KARAOKE dämpar nivån för sångrösten som befinner sig mitt i ljudbilden i 2-kanalsstereoljudet. Eftersom detta ljudfält mixar ner en 5-kanalig Dolby Digital-källa till två kanaler och behandlar den på samma sätt tänds inte DISCRETE-indikatorn i KARAOKE-läget.

Ändring av ljudfälten

Varje ljudfält består dels av equalizerparametrar (bas/diskant), dels av surroundljudsparametrar — ljudvariabler som skapar ljudbilden. Du kan själv ändra om ljudfältet genom att justera vissa av ljudparametrarna så att de passar dina lyssningsförhållanden. Eftersom denna förstärkare använder digital signalbehandling (DSP) kan du justera ljudparametrarna elektroniskt. Den digitala signalbehandlaren omvandlar automatiskt analoga ljudsignaler till digitala, så att du kan justera ljudet praktiskt taget utan någon försämring i ljudkvaliteten.

När du väl ändrat ljudfälten hålls de lagrade i minnet, med mindre än att förstärkarens stickkontakt dras ut ur vägguttaget i ungefär 1 vecka. Om du vill ändra ett redan ändrat ljudfält så justera helt enkelt ljudfältet på nytt.

DPC MODE SOUND FIELD ON/OFF

Justerbara parametrar för varje ljudfält

EFFECT: effektnivå
WALL: väggtyp
SEAT (F-R/L-R): sittplats (fram-bak/vänster-höger)
REV: efterklangstid
LFE MIX: effektnivå för låga frekvenser
D. COMP: dynamisk kompression
R (BAL/LEV) : de bakre högtalarnas nivå/balans
W LEV: subwooferns nivå
C LEV: mitthögtalarens nivå
EQ: equalizerparameter
* Inställningarna för dessa parameterar lagras inte separat i minnet för vart och ett av ljudfälten, utan gäller för alla ljudfälten.

Observera

• Alla ljudfälten går att använda för Dolby Digital (AC-3)-ljudkällor.
• Med EFFECT-parametern går det att justera presensen för hela ljudfältet.
• Det går att justera volymen för de bakre högtalarna, subwoofern och mitthögtalaren även när DIRECT PASS-indikatorn är tänd.

Innan du börjar

Läs först "Dolby Digital" på sidan 16 för att få fullt utbyte av Dolby Surround-ljudet. I detta avsnitt beskrivs hur man justerar nivåerna för högtalarna och ställer in DOLBY-ljudfältet.

Justering av equalizerparametrarna

Justera ekvaliseringen (basen och diskanten) för de främre och bakre högtalarna och mitthögtalaren för bästa möjliga ljud. Följande justeringar påverkar alla ljudfälten samtidigt.

1 Sätt igång en komponent och tryck upprepade gånger på DPC MODE tills EQ-indikatorn tänds.
2 Välj inställningsparameter med hjälp av de digitala signalbehandlingsknapparna ( / och välj inställning med knapparna (< / >). När du valt parameter kan du växla mellan basen (BASS) och diskanten (TREBLE) genom att trycka på BAND på fjärrkontrollen.

För att ställa in Välj Och ställ in ett värde mellan
basnivån för de främre högtalarna	F: BASS -10.0dB och +10.0dB (i steg om 0,5 dB)
basfrekvensen för de främre högtalarna	F: BASS 99Hz och 992Hz (i 21 steg)
diskantnivån för de främre högtalarna	F: TREBLE -10.0dB och +10.0dB (i steg om 0,5 dB)
diskantfrekvensen för de främre högtalarna	F: TREBLE 1.0kHz och 8.6kHz (i 21 steg)
basnivån för mitthögtalaren	C: BASS -10.0dB och +10.0dB (i steg om 0,5 dB)
basfrekvensen för mitthögtalaren	C: BASS 99Hz och 992Hz (i 21 steg)
diskantnivån för mitthögtalaren	C: TREBLE -10.0dB och +10.0dB (i steg om 0,5 dB)
diskantfrekvensen för mitthögtalaren	C: TREBLE 1.0kHz och 8.6kHz (i 21 steg)
basnivån för de bakre högtalarna	R: BASS -10.0dB och +10.0dB (i steg om 0,5 dB)
basfrekvensen för de bakre högtalarna	R: BASS 99Hz och 992Hz (i 21 steg)
diskantnivån för de bakre högtalarna	R: TREBLE -10.0dB och +10.0dB (i steg om 0,5 dB)
diskantfrekvensen för de bakre högtalarna	R: TREBLE 1.0kHz och 8.6kHz (i 21 steg)

3 Upprepa steg 2 om det behövs.

Det går att stänga av equalizerjusteringarna utan att adera dem ur minnet

Tryck på EQ/TONE på fjärrkontrollen.

Observera

Det kan hända att det hörs störningar när du justerar parametrarna.

Justering av effekten och surroundljudsparametrarna

Ändra surroundparametrarna så att de passar dina lyssningsförhållanden. Se i tabellen på sidan 21 vilka parametrar som går att justera för varje ljudfält.

1 Tryck upprepade gånger på DPC MODE tills SUR-indikatorn tänds.
2 Välj inställningsparameter med hjälp av de digitala signalbehandlingsknapparna ( ∧ / ∨ och välj inställning med knapparna ( ◀ )>

För att Välj Och ställ in ett
	värde
Ställa in presensen överlag för ljudfältet1)	EFFECT bland 21 nivåer
Ställa in nivån för höga frekvenser för att ändra lyssningsmiljöns ljudegenskaper	WALL mellan S (mjuka väggar) och H (hårda väggar) (i 17 steg)
Välja lyssningsplats (fram eller bak) för att simulera akustiken för vald position	SEAT mellan F (fram) och R (bak) (i 17 steg)
Välja lyssningsplats (i sidled) för att simulera akustiken för vald position	SEAT mellan L (vänster) och R (höger) (i 17 steg)
Ställa in hur lång tid det ska ta för efterklangen för ett visst ljud att dämpas till -60 dB	REVERB mellan S (kort) och L (lång) (i 17 steg)
Dämpa nivån för LFE-kanalen (Low Frequency Extension) som matas ut genom subwoofern2)	LFE MIX mellan MUTE, -20.0dB och 0dB (i steg om 0,5 dB)
Komprimera ljudspårets dynamikomfång	D.RANGE COMP	mellan OFF, 0.1 till 0.9, STD, MAX3)

1) För ljudfältet KARAOKE justerar denna parameter presensen för sångrösten. Ju högre värde desto mindre framträdande blir sångrösten.

2) Inställningen för denna parameter påverkar inte nivån för basfrekvenser som sänds till subwoofern från de främre kanalerna, mittkanalen eller bakkanalen via basomdirigeringskretsarna. När denna parameter är inställd på 0dB matas hela LFE-signalen ut på den mixningsnivå som inspelningsteknikern bestämt. Vid inställningen MUTE dämpas ljudet från LFE-kanalen genom subwoofern.

3) När denna parameter är inställd på OFF återges ljudspåret utan någon dynamisk kompression. I läget STD återges ljudspåret med fullt dynamikomfång som inspelningsteknikern tänkt sig det. I läget MAX komprimeras dynamikomfånget drastiskt.

Återställning av ändrade ljudfält till fabriksinställningarna

1 Om strömmen är på så tryck på POWER för att stänga av den.
2 Håll SOUND FIELD ON/OFF intryckt och tryck på POWER.

"SURR CLEAR" tänds på displayen och alla ljudfälten återställs samtidigt.

Styrning av en komponent medan en annan är igång (bakgrundsstyrning)

Det går att styra en annan komponent tillfälligt medan du lyssnar eller ser på ett program.

1 Håll BACKGROUND intryckt.
2 Tryck både på knappen som motsvarar komponenten du vill styra (se nedanstående tabell) och på någon av följande knappar samtidigt: VISUAL POWER, TV/VIDEO, CH/PRESET +/-, ANT TV/VTR, D.SKIP, ▶, ◀, ■, ◀◀/▶▶, I◀◀/▶▶I, II, ●.

Exempel: För att börja spela in på kassettdäcket medan du lyssnar på en CD. Håll BACKGROUND intryckt och tryck på 4 (eller 5) och på ● + ▶ samtidigt.

Följande knappar motsvarar de olika komponenterna:

Knappen	Motsvarar
1	CD-spelaren
2	DAT-däcket
3	MD-spelaren
4	Kassettdäck A
5	Kassettdäck B
6	Laserskivspelaren
7	Videobandspelaren (med fjärrstyrningsläget VTR 1*)
8	Videobandspelaren (med fjärrstyrningsläget VTR 2*)
9	Videobandspelaren (med fjärrstyrningsläget VTR 3*)
>10	Den digitala satellitmottagaren

* Sonys videobandspelare styrs med inställningen VTR 1, 2 eller 3, som i tur och ordning motsvarar Beta, 8 mm respektive VHS.

Ändring av fabriksinställningen för en FUNCTION-knapp

Om fabriksinställningarna för SYSTEM CONTROL/FUNCTION-knapparna (se sidan 12) inte passar till komponenterna i din anläggning kan du ändra dem. Om du t.ex. ansluter en Sony-laserskivspelare till VIDEO 2-ingångarna går det att programmera om VIDEO 2-knappen så att den ställer in fjärrkontrollen på att styra laserskivspelaren.

Observera att det inte går att ändra inställningarna för knapparna TUNER och PHONO.

1 Håll den SYSTEM CONTROL/FUNCTION-knapp vars funktion du vill ändra intryckt (t.ex. VIDEO 2).
2 Tryck på sifferknappen som motsvarar den komponent du vill att den SYSTEM CONTROL/FUNCTION-knappen ska användas för (t.ex. 6 för laserskivspelaren).

Se tabellen över sifferknapparna i avsnittet

"Styrning av en komponent medan en annan är igång" på den här sidan.

Nu går det att använda VIDEO 2-knappen för att styra din Sony-laserskivspelare.

Återställning till fabriksinställningarna

Programmering av fjärrkontrollen

Den medföljande fjrrkontrollen kan styra komponenter av andra fabrikat än Sony genom att "lära sig" kontrollsignalerna från deras fjärrkontroller. När väl fjärrkontrollen lärt sig de andra komponenternas signaler går det att använda dessa komponenter som en del av anläggningen.

Om du har Sony-komponenter som inte går att styra på vanligt sätt med denna fjärrkontroll går det att använda programmeringsfunktionen i stället. Denna fjärrkontroll kan bara "lära sig" signaler från andra trådlösa infraröda fjärrkontroller. Kontrollera innan du börjar programmera in signalerna att de två fjärrkontrollerna:

• Är vända rakt mot varandra (se steg 3 nedan).
• Ligger på ca. 5 cm avständ från varandra.
• Inte flyttas medan programmeringen pågår.

1 Tryck på SYSTEM CONTROL/FUNCTION-knappen för den komponent vars kommandon du vill programmera in (utom TUNER- och PHONO-knapparna).

Om du t.ex. vill programmera in kommandon från CD-spelarens fjärrkontroll så tryck på CD.

2 Tryck på LEARN så att LEARN-indikatorn tänds.
3 Tryck på den knapp på förstärkarens fjärrkontroll som ska "lära sig" signalen från den andra fjärrkontrollen.

LEARN-indikatorn blinkar långsamt.

Använd bara de skuggade knapparna i ovanstående figur (se "Beskrivning av knapparna på fjärrkontrollen" på sidan 31 för närmare detaljer om vilka knappar som går att använda för att styra de olika komponenterna).

Om LEARN-indikatorn blinkar snabbt

Det går inte att använda den knapp du tryckte på.

4 Välj den funktion på den andra fjärrkontrollen som förstärkarens fjärrkontroll ska "lära sig" och håll den knappen intryckt tills LEARN-indikatorn tänds helt.
5 Upprepa steg 3 och 4 för att programmera ytterligare knappar. Observera att varje knapp bara kan "lära sig" en signal från en annan fjärrkontroll.
6 Tryck på LEARN. Så fort LEARN-indikatorn har slocknat går det att styra den andra komponenten med de programmerade knapparna.

När du programmerar in en inspelningssignal

Använd knappen ● för att lagra signalen.

Om det inte går att programmera in signalerna så kontrollera följande:

• Om LEARN-indikatorn inte tänds alls beror det på att batterierna är för svaga. Byt batterier.
• Om LEARN-indikatorn inte blinkar eller tänds i steg 3 eller 4 beror det på störningar. Radera signalen på det sätt som beskrivs i "Radering av inprogrammerade signaler" nedan och gör om programmeringen från början.
• De två fjärrkontrollerna ligger för långt ifrån varandra. Kontrollera att de ligger ca. 5 cm ifrån varandra.
• Om du inte går vidare till nästa steg inom 1 minut under steg 2 och 3 går fjärrkontrollen automatiskt ur inlärningsläget. Börja om från steg 2.
• Om fjärrkontrollens minne är fullt går det att programmera in en ny signal på en redan programmerad knapp, men den nya signalen kommer att ersätta den gamla. (Om du programmerar in signaler för Sony-komponenter går det att lagra ca. 60 signaler.)

Observera

• Det går inte att slå på programmerade komponenter genom att trycka på en SYSTEM CONTROL/FUNCTION-knapp. Man måste trycka på komponentens strömbrytare.
• Programmerä inte in fjärrkontrollsignaler för luftkonditioneringsaggregat eller andra hushållsmaskiner.

Radering av inprogrammerade signaler

Gör på följande sätt för att radera alla de inprogrammerade signalerna. Knapparnas funktioner återställs till fabriksinställningarna.

1 Tryck på LEARN så att LEARN-indikatorn tänds.
2 Håll SYSTEM OFF, VISUAL POWER och MASTER VOL – intryckta tills LEARN-indikatorn blinkar tre gånger och sedan släcks.

Felsökning

Om något av följande problem skulle uppstå medan du använder förstärkaren så försök åtgärda det med hjälp av detta felsökningsschema. Om du trots allt inte lyckas lösa problemet så kontakta närmaste Sonyhandlare.

Ljudet hörs bara mycket svagt eller inte alls.

→ Kontrollera att högtalarna och komponenterna är ordentligt anslutna.
→ Kontrollera att rätt komponent är vald på förstärkaren.
→ Kontrollera att SPEAKERS-omkopplaren står i rätt läge (se sidan 7).
Tryck på MUTING på fjärrkontrollen om "MUTING" lyser på displayen.
Förstärkarens skyddskrets har aktiverats på grund av kortslutning. Stäng av förstärkaren, åtgärda kortslutningen och slå sedan på förstärkaren igen.

Det är dålig balans mellan ljudet i vänster och höger högtalare, eller kanalerna har kastats om.

→ Kontrollera att högtalarna och komponenterna är korrekt och ordentligt anslutna.
→ Justera balansen med BALANCE-kontrollen.

Det brummar eller brusar kraftigt.

→ Kontrollera att högtalarna och komponenterna är ordentligt anslutna.
→ Kontrollera att anslutningskablarna inte är dragna för nära en transformator eller motor, och på minst 3 meters avständ från TV-n och från alla lysrör.

Flytta TV-n längre bort från stereokomponenterna.
→ Var noga med att ansluta en jordsladd till SIGNAL GND-uttaget.
→ Kontakterna och uttagen är smutsiga. Torka av dem med en trasa som fuktats med sprit.

Det hörs inget ljud ur mitthögtalaren.

→ Välj ett DOLBY- eller MOVIE-ljudfält (utom MONO MOVIE) (se sidan 18).
→ Ställ in rätt högtalartyp och de bakre högtalarnas placering (se sidan 16).
→ Ställ in en lämplig högtalarvolym (se sidan 17).

Det går inte att välja en viss komponent.

→ Kontrollera inställningen för FUNCTION HOOKUP för den komponenten (se sidan 13).

Det går inte att spela in.

→ Kontrollera att komponenterna är ordentligt anslutna.
→ Välj avspelningskomponent med VIDEO/AUDIO FUNCTION-knapparna.
Det går inte att spela in ljudet från programkällor som är anslutna till LD IN AC-3 RF-, LD IN OPTICAL- eller LD IN COAXIAL-ingången (se sidan 15).

Ljudet hörs bara mycket svagt eller inte alls ur de bakre högtalarna.

→ Ställ in rätt storlek för de bakre högtalarna (se sidan 16).
→ Ställ in en lämplig högtalarvolym (se sidan 17).
→ Kontrollera att ljudfälet är påslaget.

Det sprakar i ljudet som matas ut.

→ "LARGE" är inställt för högtalare som inte kan återge basen ordentligt. Ställ in högtalaren/högtalarna på "SMALL" (se sidan 16).
→ Sänk LFE MIX-parametern (se sidan 22).

Det blir ingen surroundeffekt.

→ Slå på ljudfältet.
→ Kontrollera att SPEAKERS-omkopplaren är inställd på A eller B när du använder två par främre högtalare.

Det syns ingen bild på TV-skärmen eller monitorn, eller bilden är dålig.

→ Välj rätt funktion på förstärkaren.
Ställ in TV-n på rätt ingångsläge (tryck på TV/VIDEO på fjärrkontrollen till Sonys TV-apparater).
Flytta TV-n längre bort från stereokomponenterna.

Fjärrkontrollen fungerar inte.

→ Rikta fjärrkontrollen mot fjärrkontrollsensorn F på förstärkaren.
→ Flytta undan alla hinder mellan fjärrkontrollen och förstärkaren.
→ Byt ut båda batterierna i fjärrkontrollen mot nya om de blivit för svaga.
→ Kontrollera att du valt rätt funktion på fjärrkontrollen.
→ Om du trycker på TV CONTROL ON ställs fjärrkontrollen in på att styra enbart TV-n. Tryck i så fall på en av SYSTEM CONTROL/FUNCTION-knapparna för att kunna styra förstärkaren (osv.).
Tryck på POWER på förstärkaren för att slå på den och kontrollera inställningen för FUNCTION HOOKUP för den komponent du vill använda. Om komponenten är inställd på NO slås inte förstärkaren och den komponenten på när du trycker på motsvarande SYSTEM CONTROL/FUNCTION-knapp.

Tekniska data

Förstärkardel

UTEFFEKT

I stereoläge (8 ohm, 20 Hz - 20 kHz, 0,09% THD) 100 + 100 W

I surroundläge (8 ohm vid 1 kHz, 0,8% THD)

Fram: 100 W/kanal

Mittkanal*: 100 W

Bak ^* : 100 W/kanal

* För vissa ljudfältsinställningar och ljudkällor matas det inte ut något ljud.

Musikeffekt 155 + 155 W, 8 ohm

220 + 220 W, 4 ohm

Harmonisk distorsion vid märkuteffekten

Mindre än 0,09% (med DIRECT PASS på)

Frekvensomfång

PHONO: RIAA-ekvaliseringskurva ±0,5 dB CD, TAPE, DAT/MD, VIDEO 1, 2: 10 Hz - 50 kHz +0 dB (med DIRECT PASS på)

Ingångar

	Känslighet	Impedans	Signalbrus-förhållande(utjämningsfilter, innivå)
PHONO	2,5 mV 50 kohm		75 dB**(A, 2,5 mV)
CD, TAPE, DAT/MD,TUNER, VIDEO 1, 2, 3,LD, TV		50 kohm150 mV	82 dB**(A, 150 mV)
LD AC-3 RF ^2)	—	75 ohm	100 dB(A, 20 kHz LPF)
LD, CD, DAT/MDOPTICAL	—	—	100 dB(A, 20 kHz LPF)
LD COAXIAL	— 75 ohm		100 dB(A, 20 kHz LPF)

** 78 IHF

Utgångar VIDEO 1, 2 AUDIO OUT:

Spänning: 150 mV, impedans: 10 kohm

WOOFER:

Spänning: 2 V, impedans: 1 kohm

PHONES:

För hörlurar med låg eller hög impedans

BASS BOOST +6 dB vid 50 Hz

Digital signalbehandlardel

Modulering (A/D-omvandling)

Högdensitetslinjäromvandlare

Demodulering (D/A-omvandling)

Högdensitetslinjäromvandlare (Avancerad puls-D/A-omvandlare)

Samplingsfrekvens

48 kHz

Surround LFE MIX: MUTE, -20 - 0 dB, steg om 0,5 dB

EFFECT: inställbart i 21 steg

WALL: inställbart i 17 steg

SEAT F/R: inställbart i 17 steg

SEAT L/R: inställbart i 17 steg

REVERB-tid: inställbart i 17 steg

Vissa parametrar går inte att justera för vissa ljudfält (se sidan 21).

Equalizer BAND: BASS/TREBLE

Övergångsfrekvens:

Bas: 99 - 992 Hz

Nivå: ±10 dB, steg om 0,5 dB

Videodel

Ingångar 1 Vtt, 75 ohm

Utgångar 1 Vtt, 75 ohm

Allmänt

System Förförstärkardel:

Lågbrusequalizer av NF-typ

Effektförstärkardel:

Helt komplementär SEPP

Strömförsörjning

230 V växelström, 50/60 Hz

Effektförbrukning

290 W

Nätströmuttag 1 strömbrytarstyrt, max.

100 W

Yttermätt 430 · 155 · 350 mm inklusive utskjutande delar och kontroller

Vikt (ca.) 9,8 kg

Medföljande tillbehör

Se sidan 4.

Rätt till ändringar förbehålles.

Ordförklaringar

Dolby Digital (AC-3)

Detta är ett nytt digitalt surroundsystem som är avsett att ersätta Dolby SR-D (det tredimensionella ljudsystem som utvecklats för biografbruk) i hemmet. Med denna teknologi kan du njuta av hela 5.1-kanalsljudspåret som filmmakarna tänkt sig det hemma i vardagsrummet.

Dolby Pro Logic Surround

Standardiserat avkodningssystem för Dolby Surround-ljud i TV-program och filmer. Jämfört med det gamla Dolby Surround-systemet förbättrar Dolby Pro Logic Surround ljudbilden genom att använda fyra separata kanaler: en för ljudeffekter utanför bilden, en för dialog i bilden, en för panorering i sidled, och en för musik. Dessa kanaler styr ljudet som hörs i högtalarna och framhäver händelserna som utspelas på TV-skärmen. För att kunna utnyttja Dolby Pro Logic måste man ha åtminstone ett par bakre högtalare och/eller en mitthögtalare. Man måste även ställa in rätt mittkanalsläge för att få full effekt.

Effektnivå

Den sammanlagda nivån för tidiga reflexioner och efterklang. Det går att ställa in effektnivån i 21 steg. Ju högre nivå, desto mer "levande" blir rummet, och ju lägre nivå, desto "dödare" blir rummet.

Fördröjningstid

Tidsskillnaden mellan surroundljudet som matas ut genom de främre högtalarna och de bakre högtalarna. Genom att justera fördröjningstiden för de bakre högtalarna kan man öka närvarokänslan. Förläng fördröjningstiden när de bakre högtalarna är placerade i ett litet rum eller nära lyssningsplatsen, och förkorta den när de bakre högtalarna är placerade i ett stort rum eller en bit ifrån lyssningsplatsen.

Ljudfält

Ljudmönster som skapas av en eller flera ljudkällor i en viss miljö på grund av direkta och reflekterade ljud och omgivningsakustiken.

Mittkanalsläge

Högtalarinställning för att framhäva Dolby Pro Logic Surround. För att få bästa möjliga ljud måste du mata in respektive högtalartyp (sidan 16). I nedanstående tabell visas förhållandet mellan högtalartypsparametrarna och mittkanalsläget.

FH MH BH M-läge

SMALL SMALL SMALL —

LARGE SMALL SMALL NORMAL

SMALL SMALL LARGE —

FH MH BH M-läge

LARGE SMALL LARGE NORMAL
LARGE LARGE SMALL WIDE
LARGE LARGE LARGE WIDE
SMALL LARGE SMALL —
SMALL LARGE LARGE —
SMALL NO SMALL —
LARGE NO SMALL PHANTOM
LARGE NO LARGE PHANTOM
SMALL NO LARGE —
LARGE SMALL NO —
LARGE LARGE NO 3CH LOGIC
SMALL SMALL NO —
SMALL LARGE NO —
FH: De främre högtalarnas storlek	BH: De bakre högtalarnas storlek
MH:Mitthögtalarens storlek	M-läge: Mittkanalsläge för Dolby Pro Logic

Parameter

En av ljudvariablerna som ljudbilden består av, t.ex. tonklangen eller fördröjningstiden. Det går att ändra om de förprogrammerade ljudfälten genom att justera parametrarna efter tycke och smak.

Surroundljud

Ljud som består av tre delar: direkt ljud, tidiga reflexioner och efterklang. Akustiken där du lyssnar på ljudet påverkar hur de tre olika beståndsdelarna hörs. Dessa ljudelement kombineras så att det verkligen låter som i en viss sorts konserthall och det går att känna hur stor lokalen är.

• Ljudtyper

• Ljudöverföring från de bakre högtalarna


Tabell över SET UP-knappens funktioner

Det går att göra olika inställningar med hjälp av SET UP-knappen på förstärkaren och de digitala signalbehandlingsknapparna. Manövrerna för respektive meny finns förklarade i de föregående avsnitten. I nedanstående tabell beskrivs hur man kommer till de olika menyerna.

Tryck upprepade gånger på SET UP för att välja*	Tryck på ∧ eller ∨ för att välja	Tryck sedan på < eller > för att välja	Se sidan
SPEAKER SETUP FRONT SP. LARGE	eller SMALL 16
	CENTER SP. LARGE, SMALL, eller NO 16
	REAR SP.
	REAR SP. SIDE eller BEHIND 16
	SUB WOOFER YES eller NO 16
FUNCTION HOOKUP VIDEO 1 CONNECT eller NO 13

* "PLEASE PUSH CURSOR" tänds på displayen 4 sekunder efter det att du tryckt på SET UP-knappen.

Översikt över bakpanelen

1 LD IN AC-3 RF
② LD IN/CD IN/DAT/MD IN/OUT OPTICAL
3 SIGNAL GND
4 TV
5 LD
6 VIDEO 2
7 VIDEO 1

Beskrivning av knapparna på fjärrkontrollen

Sidnumren inom parentes hänvisar till procedurer som utförs med den fjärrkontrollknappen. I dessa procedurer måste man antingen använda den fjärrkontrollknappen eller också går det att använda den i stället för en knapp på förstärkaren med samma funktion och namn (eller ett liknande namn).

Se tabellen på nästa sida för förklaringar av fjärrkontrollknappar som inte anges nedan eller knappar på fjärrkontrollen som inte har någon motsvarande knapp på förstärkaren.

① SLEEP (15)
2 LEARN (25)
③ VISUAL POWER (25)
4 SYSTEM OFF (13, 25)
⑤ SYSTEM CONTROL/ FUNCTION (11, 12, 14, 15, 24, 25)
6 TV/VIDEO (13)

7 TEST TONE (17)
8 CENTER LEVEL +/− (17)
9 REAR LEVEL +/− (17)
10 BASS BOOST (12)
11 MASTER VOL +/− (11, 25)
12 MUTING (12)
13 DPC MODE (14, 22)
14 DIGITAL PROCESSING CONTROL (12 till 17, 22, 23)

15 DIRECT (12)
16 EQ/TONE, BAND (22)
17 SOUND FIELD ON/OFF, GENRE, MODE (17, 18)
18 BACKGROUND (24)
19 Sifferknappar (24)
20 TV CONTROL ON (13)

Övrigt

Fjärrkontroll-knapp	Styr	Används för att
0-9, >10 Tunern	Välja snabbvalsnummer.
	CD-spelaren/MD-spelaren/laserskivspelaren	Välja spårnummer. 0 används för att välja spår 10.
	TV-n/video-bandspelaren	Välja kanal.
CH/PRESET+/-	Tunern Avsöka och väljasnabbvalsstationer.
	bandspelaren	Välja snabbvalskanaler.TV
DISC	CD-spelaren	Välja skiva (gäller endast CD-spelare med skivväxlare).
D.TUNING Tunern Välja läget för direktstationsinställning.
	CD-spelarenD. SKIFloppa till nästa skiva (gäller endast CD-spelare med skivväxlare).
SHIFT	Tunern Välja minnesbank.
◀◀/▶◀	CD-spelaren Söka i ett spår (framåt eller bakåt).
	Kassettdäcket/MD-spelaren/videobandspelaren/laserskivspelaren	Snabbspola framåt eller bakåt.
	CD/MD-spelaren/laserskivspelaren	Hoppa mellan spåren.
■	CD-spelaren/kassettdäcket/MD-spelaren/laserskivspelaren/videobandspelaren	Göra en paus under spelning eller inspelning. (Används även för att starta inspelningen med komponenterna i beredskapsläge.)
▶	CD-spelaren/kassettdäcket/MD-spelaren/laserskivspelaren/videobandspelaren	Starta spelningen.
■	Avbryta spelten/dspelaren/kassettdäcket/MD-spelaren/laserskivspelaren/videobandspelaren
◀◀	Kassettdäcket	Börja spela baksidan.
●	Kassettdäcket	Ställa kassettdäcket i beredskapsläge för inspelning.
● + ▶	Kassettdäcket/MD-spelaren/videobandspelaren	Starta inspelningen när man samtidigt trycker på ▶ (eller ▶ på kassettdäcket).

Fjärrkontroll-knapp	Styr	Används för att
RMS DIRECTION	Kassettdäcket Välja bandgångsriktning(gäller endast kassettdäckmed RMS-funktion*).
RMS CLEAR	Kassettdäcket Radera RMS-programmet*(gäller endast kassettdäckmed RMS-funktion).
RMS DIRECTION	Kassettdäcket Programmera in spår(gäller endast kassettdäckmed RMS-funktion*).
ENTER	TV-n/video-bandspelaren/satellitmottagaren/CD-spelaren	Byta kanal/skiva närknappen användstillsammans med 0 - 9.
VISUAL POWER	TV-n/video-bandspelaren/satellitmottagaren/laserskivspelaren	Slå på/stänga avströmmen.
	TV-/- -	Välja kanalinmatningssätt:en eller två siffror (gällerendast i Europa).
	TVSUB CH +/-	Välja snabbvalskanal förden lilla bilden.**
		Flytta den lilla bilden.**TVPOSITION
	TVSWAP	Växla mellan den lilla ochden stora bilden.**
	TVP IN P	Aktivera bild-i-bildfunktionen.**
	TVJUMP	Växla mellan dennuvarande och denföregående kanalen.
ANT TV/VTR	Videobandspelaren	Välja utsignal frånantennutgången: TV-signalen ellervideoprogrammet.
+/-	TVMASTER VOL	Justera huvudvolymen påförstärkaren (i vanligafall).Om du trycker på TVCONTROL ON användsknappen för att justeravolymen på TV-n.
	TVMUTING	Dämpa ljudet frånförstärkaren (i vanligafall). Om du trycker på TVCONTROL ON användsknappen för att dämpaljudet från TV-n.
		Används ej.—SLOPE
5.1 INPUT	—	Används ej.
* RMS: Random Music Sensor (musiksökning)**Gäller endast Sonys TV-apparater med bild-i-bildfunktion.

A

Anslutningar digitala komponenter 9 högtalare 6,7 nätanslutning 10 stereokomponenter 5 TV/videobandspelare 8 översikt 4

B, C

Bakgrundsstyrning 24 Batteri 4

D

Dolby Digital 16, 28 Dolby Pro Logic Surround 28 Dolby Surround-förberedelser Dolby Digital 16, 17

E

Effektnivå 21, 28

F, G

Fjärrkontrollen bakgrundsstyrning 24 programmering 25 radering av signaler 25 styrning av komponenter av andra fabrikat än Sony 25 ändring av inställningar 24 Fördröjningstid 16, 28

H

Högtalare anslutning 6,7 inmatning av de bakre högtalarnas typ och position 16 placering 7 val av högtalarpar 7

|

Inkoppling. Se Anslutningar. Insomningstimern 15 Inspelning på en videokassett 15 på ett kassettband eller en MD 14

J

Justering av effekt- och surroundparametrar 22 equalizerparametrar 22 fördröjningstid 16 högtalarvolymer 17

K

Kopiering. Se Inspelning.

L

Ljudfält förprogrammerade 18-20, 28 justerbara parametrar 21 återställning 23 ändringar 20-23

M

Medföljande tillbehör 4 Mittkanalsläge 28

N, O

Namninmatning. Se Registrering av programkällor.

P, Q

Parametrar 21-23, 28

R

Redigering. Se Inspelning. Registrering av programkällor 14

S

Titta på TV/videoprogram 12

U

Uppackning 4

V, X, Y, Z, Å

Val av komponent ingångsläge 11 med fjärrkontrollen 12, 13 på förstärkaren 11 Valbara/ej valbara komponenter 13

Ä, Ö

Andring av fjärrkontrollsfunktioner 24, 25 ljudfält 20-23

Kontrollernas namn

Knappar

BACKGROUND 24 BASS BOOST 11 CENTER LEVEL +/- 17 DIMMER 11 DIRECT PASS 11 DISPLAY 14 DPC MODE 14, 20 GENRE 17, 18 INPUT MODE 11 LEARN 25

MASTER VOL +/- 25

MODE 10, 17, 18

MUTING 10, 12

REAR LEVEL +/- 17

SET UP 11,16

SLEEP 15

SOUND FIELD

ON/OFF 17, 18, 20

SYSTEM CONTROL/ FUNCTION 12, 24, 25

SYSTEM OFF 12, 25

TEST TONE 17

TV CONTROL ON 12

Strömbrytare och omkopplare

POWER 10, 11, 20 SPEAKERS 7, 11

Kontroller

BALANCE 10,11 MASTER VOLUME 10,11

Uttag

CD 5 CD IN OPTICAL 9 DAT/MD 5 DAT/MD IN/OUT OPTICAL 9 FRONT SPEAKERS A/B 6 LD 8 LD IN AC-3 RF/OPTICAL 9 LD IN COAXIAL 9 MONITOR 8 PHONES 11 PHONO 5 _h SIGNAL GND 5 SURROUND SPEAKERS (CENTER/REAR) 6 TAPE 5 TUNER 5 TV 8 VIDEO 1/2 8 VIDEO 3 INPUT 8 WIRELESS REAR SPEAKER WOOFER 6

Indikatorer

BASS BOOST 12
DIRECT PASS 12
DISCRETE 20
EQ 22
INDEX 14
LEARN 25
STANDBY 11
SUR 22

Övrigt

AC OUTLET 10 4

Val av komponent

Exempel 1:För att spela en CD.

Tryck upprepade gånger tills CD-indikatorn tänds.

Slå på CD-spelaren.

Börja spela skivan.

Exempel 2:För att se en videofilm.

Tryck upprepade gånger tills VIDEO 1-indikatorn tänds.

Slå på videobandspelaren.

Börja spela videokassetten.

Hur man använder de förprogrammerade ljudfälten

Exempel: För att se en Dolby Surround-kodad film på en laserskivspelare som är ansluten till LD-ingångarna.

Tryck upprepade gånger tills LD-indikatorn tänds.

Tryck upprepade gånger för att välja DOLBY.

Tryck upprepade gånger för att välja NORMAL SURROUND eller ENHANCED SURROUND.

Slå på laserskivspelaren.

Börja spela laserskivan.
