MODE D'EMPLOI TA-VE610 SONY

Mode d'emploi ____ F

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Précautions

Sécurité

- Si un solide ou un liquide pénètre dans le coffret, débranchez l'amplificateur et faites-le vérifier par un technicien qualifié avant de le remettre en service.

Sources d'alimentation

• Avant de mettre l'amplificateur en service, vérifiez que sa tension de fonctionnement correspond à celle du courant secteur local. La tension de fonctionnement est indiquée sur la plaque signalétique à l'arrière de l'amplificateur.
• L'amplificateur n'est pas déconnecté de la source d'alimentation tant qu'il est branché sur une prise murale, même si vous le mettez hors tension.
• Si vous ne comptez pas utiliser l'amplificateur pendant un certain temps, débranchez-le de la prise murale. Pour débrancher le cordon, tirez sur la fiche. Ne jamais tirer sur le cordon proprement dit.
• Par mesure de sécurité, une lame de la fiche est plus large que l'autre et vous ne pouvez l'insérer que dans un sens. Si vous avez du mal à enfoncer complètement la fiche dans la prise, contactez votre revendeur.
• Si le cordon d'alimentation secteur doit être remplacé, adressez-vous à un technicien qualifié uniquement.

Installation

• Installez l'amplificateur dans un endroit bien ventilé pour éviter tout risque de surchauffe interne et prolonger la durée de vie des composants.
• N'installez pas l'amplificateur près d'une source de chaleur, dans un endroit en plein soleil, poussiéreux ou exposé à des chocs mécaniques.
• Ne posez rien sur le coffret qui puisse bloquer les orifices de ventilation et provoquer un mauvais fonctionnement.

Fonctionnement

- Avant de raccorder d'autres appareils, mettez l'amplificateur hors tension et débranchez-le.

Nettoyage

- Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement imprégné d'une solution détergente douce. N'utilisez pas de tampon abrasif, poudre à récurer ou solvant, comme de l'alcool ou de la benzine.

Pour toute question ou tout problème concernant l'amplificateur, consultez votre revendeur Sony.

Au sujet de ce manuel

Les instructions de ce mode d'emploi sont destinées au modèle TA-VE610.

Conventions

• Les instructions dans ce manuel décrivent les commandes de l'amplificateur. Vous pouvez aussi utiliser les touches de la télécommande qui ont le même nom ou un nom similaire.
• Vous trouverez un "Guide de référence rapide" à la page 29.
• Le paragraphe "Description de la télécommande" à la page 26 donne un aperçu des touches de la télécommande.
• Les icônes suivantes sont utilisées dans ce mode d'emploi:

Indique que vous pouvez utiliser la télécommande pour effectuer cette opération.

Indique des conseils et suggestions pouvant faciliter une opération.

L'amplificateur intègre le système Dolby* Pro Logic Surround.

* Fabriqué sous licence de Dolby Laboratories Licensing Corporation. DOLBY, le symbole double-D ☐ et PRO LOGIC sont des marques de Dolby Laboratories Licensing Corporation.

TABLE DES MATIÈRES

Préparatifs

Déballage 4

Aperçu des raccordements 4

Raccordement d'appareils audio 5

Raccordement du système acoustique 5

Raccordement d'un téléviseur et magnétoscope 7

Raccordement au courant secteur 8

Avant la mise en service de l'amplificateur 9

Fonctionnement de base

Sélection d'un appareil 9

Indexation des sources de programme 12

Enregistrement 13

Utilisation du temporisateur 14

Configuration du Dolby Surround

Dolby Pro Logic 14

Réglage sonore

Utilisation des champs sonores préprogrammés 16

Personnalisation des champs sonores 17

Fonctionnement élaboré à partir de la télécommande

Utilisation simultanée de deux appareils (fond sonore) 19

Changement des réglages usine d'une touche FUNCTION 20

Informations complémentaires

Guide de dépannage 21

Spécifications 22

Glossaire 23

Aperçu des fonctions de la touche SET UP 24

Description du panneau arrière 25

Description de la télécommande 26

Index 28

Guide de référence rapide

29

Déballage

Vérifiez si tous les accessoires suivants se trouvent dans l'emballage:

• Télécommande RM-U501 (1)
- Piles de format AA (R6) (2)

Mise en place des piles dans la télécommande

Insérez deux piles de format AA (R6) en faisant correspondre les bornes + et – avec le schéma dans le logement. Pour utiliser la télécommande, dirigez-la vers le détecteur infrarouge E sur l'amplificateur.

Remplacement des piles

Dans des conditions d'utilisation normales, les piles durent environ six mois. Quand vous ne pouvez plus faire fonctionner l'amplificateur avec la télécommande, remplacez les piles par des neuves.

Remarques

• Ne laissez pas la télécommande dans un endroit extrêmement chaud ou humide.
• N'insérez pas une pile neuve avec une pile usée.
• N'exposez pas le détecteur infrarouge aux rayons directs du soleil ou à un éclairage puissant afin d'éviter tout problème de fonctionnement.
• Si vous prévoyez de ne pas utiliser la télécommande pendant longtemps, enlevez les piles pour éviter tout dommage dû à une fuite d'électrolyte et à la corrosion qu'elle provoque.

Aperçu des raccordements

Vous pouvez raccorder les appareils audio/vidéo suivants à l'amplificateur. Effectuez les raccordements décrits aux pages indiquées selon les appareils que vous voulez raccorder à l'amplificateur. Pour plus de détails sur les différentes prises de l'amplificateur, reportez-vous à "Description du panneau arrière" à la page 25.

Avant de commencer

• Mettez tous les appareils hors tension avant d'effectuer les connexions.
• Effectuez toutes les connexions avant de brancher les cordons d'alimentation secteur.
• Enfoncez les fiches correctement pour éviter un bourdonnement et du bruit.
• Lors du raccordement d'un câble audio/vidéo, faites correspondre les couleurs des fiches et celles des prises sur les appareils: jaune (vidéo) à jaune, blanc (audio, gauche) à blanc et rouge (audio, droit) à rouge.

Raccordement d'appareils audio

Aperçu

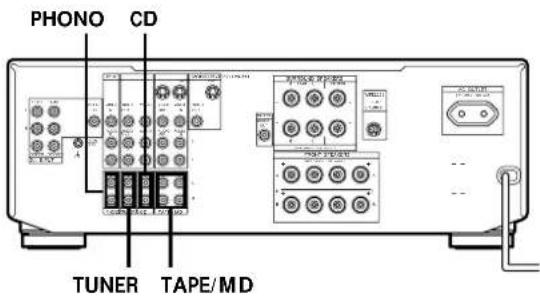

Ce paragraphe explique comment raccorder des appareils audio à l'amplificateur.

De quels cordons avez-vous besoin?

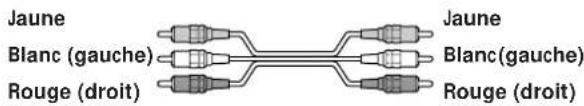

Cordons audio (non fournis) (1 pour chaque appareil, lecteur CD, tuner et tourne-disque; 2 pour la platine à cassette ou la platine MD).

Raccordements

La flèche → indique le sens du signal.

Lecteur CD

Tuner

Platine à cassette ou platine MD

Tourne-disque

Si le tourne-disque est équipé d'un fil de terre

Raccordez le fil de terre à SIGNAL GND sur l'amplificateur pour éviter tout bourdonnement.

Raccordement du système acoustique

Aperçu

Ce paragraphe explique comment raccorder des enceintes à l'amplificateur. Vous devez raccorder des enceintes avant (gauche et droite), cependant vous n'êtes pas obligé de raccorder des enceintes centrale et arrière. L'addition d'enceintes centrale et arrière permettra de mettre l'effet surround en valeur. Raccordez un caisson de grave amplifié pour accentuer la réponse des basses fréquences.

De quels cordons avez-vous besoin?

- Cordons d'enceintes (non fournis) (1 pour chaque enceinte).

Torsadez chaque extrémité du cordon dénudé sur 15 mm (°/³ po.) environ. Veillez à faire correspondre les cordons d'enceintes aux bornes des appareils: + à + et - à -. Si les cordons sont inversés, le son présentera de la distorsion et les graves feront défaut.

- Cordon audio monophonique (non fourni) (1 pour le caisson de grave amplifié)

Raccordements

Enceintes avant

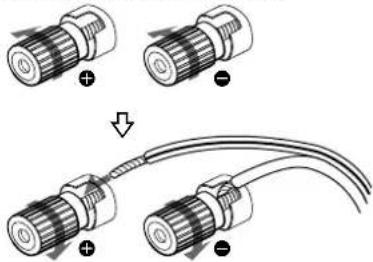

Pour raccorder les cordons d'enceinte

Enceintes arrière et centrale

Caisson de grave amplifié

Enceinte arrière sans fil

Lorsque vous utilisez un système acoustique arrière sans fil Sony, raccordez l'émetteur à la prise WIRELESS REAR SPEAKER.

Remarque

Ne pas raccorder d'autre type d'appareil à la prise WIRELESS REAR SPEAKER.

Si vous possédez une paire d'enceintes avant upplémentaire

Raccordez les enceintes aux bornes FRONT SPEAKERS B.

Remarque

Si vous utilisez des enceintes avant ayant une faible puissance maximale, ajustez avec précaution le volume pour éviter une sortie excessive du son.

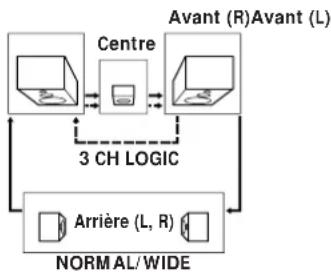

Emplacement des enceintes

Pour obtenir un effet surround optimal, disposez les enceintes comme indiqué ci-dessous.

Sélection de la paire d'enceintes

Si vous avez raccordé une seule paire d'enceintes avant, réglez le sélecteur SPEAKERS du panneau avant sur A. Si vous avez raccordé deux paires d'enceintes, réglez le sélecteur comme indiqué ci-dessous:

Pour entraîner	Réglez le sélecteur SPEAKERS sur
La paire d'enceintes A(raccordée aux bornes FRONT SPEAKERS A)	A
La paire d'enceintes B(raccordée aux bornes FRONT SPEAKERS B)	B
Les deux paires d'enceintes A et B (raccordées en parallèle)	A+B

Raccordement d'un téléviseur et magnétoscope

Aperçu

Ce paragraphe explique comment raccorder des appareils vidéo à l'amplificateur.

De quels câbles avez-vous besoin?

- Câble audio/vidéo (non fourni) (1 pour le téléviseur ou le lecteur LD; 2 pour chaque magnétoscope).

- Câble vidéo (non fourni) (1 pour un moniteur TV).

Si vous voulez obtenir des images vidéo de meilleure qualité

Vous pouvez raccorder un câble S-VIDEO (non fourni) à la prise VIDEO 1, VIDEO 3 ou MONITOR.

Raccordements

La flèche → indique le sens du signal.

Moniteur TV

Si vous utilisez un moniteur TV, ne raccordez rien à la prise TV/LD VIDEO IN.

Magnétoscope (via les prises VIDEO 1/2)

Si vous avez deux magnétoscopes, raccordez le second aux prises VIDEO 2.

Camescope ou console vidéo

Utilisez les prises VIDEO 3 INPUT sur le panneau avant.

Téléviseur ou lecteur LD

Si vous avez un second téléviseur ou lecteur LD, raccordez-le aux prises VIDEO 2.

(voir page suivante)

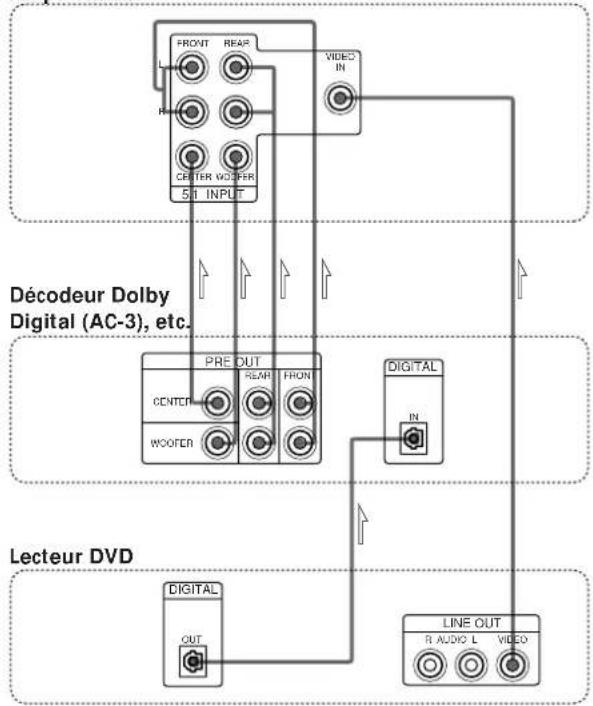

Les bandes son Dolby Digital (AC-3) décodées peuvent être reproduites pas les enceintes raccordées à l'amplificateur

Si vous possédez un décodeur Dolby Digital (AC-3), vous pourrez utiliser l'amplificateur pour amplifier une bande son Dolby Digital (AC-3) décodée en effectuant les connexions suivantes. Pour les détails, reportez-vous au mode d'emploi fourni avec le décodeur Dolby Digital (AC-3).

Amplificateur

Raccordement au courant secteur

Branchement du cordon d'alimentation secteur

Branchez le cordon d'alimentation secteur de l'amplificateur et des autres appareils audio/vidéo sur une prise murale. Si vous avez raccordé un autre appareil audio à AC OUTLET de l'amplificateur, il sera alimenté par l'amplificateur. Ainsi, il se mettra sous ou hors tension en même temps que l'amplificateur.

Précaution

Vérifiez que la consommation électrique de l'appareil raccordé à AC OUTLET de l'amplificateur ne dépasse pas le nombre de watts indiqué sur le panneau arrière. Ne raccordez pas d'appareils électriques à haute consommation, comme un fer à repasser, un ventilateur ou un téléviseur à cette prise.

Avant la mise en service de l'amplificateur

Avant d'utiliser l'amplificateur, vérifiez que:

• Vous avez tourné la commande MASTER VOLUME complètement à gauche (position 0).
• Vous avez sélectionné la paire d'enceintes adéquate. (Pour plus de détails, voir "Sélection de la paire d'enceintes" page 6.)
• Vous avez réglé la commande BALANCE sur la position centrale.

Mettez l'amplificateur sous tension et vérifiez si l'indicateur suivant apparaît.

- Si l'indicateur "MUTING" apparaît, appuyez sur la touche MUTING pour le faire disparaître.

Effacement de la mémoire de l'amplificateur

Avant d'utiliser l'amplificateur pour la première fois, ou si vous voulez supprimer le contenu de la mémoire, procédez comme suit.

1 Eteignez l'amplificateur.
2 Appuyez simultanément sur VIDEO FUNCTION >, AUDIO FUNCTION > MODE et POWER. Le contenu de la mémoire (préréglages paramétriques, etc.) sont effacés.

Sélection d'un appareil

Pour écouter ou regarder un programme, vous devez d'abord sélectionner l'appareil sur l'amplificateur ou avec la télécommande.

Avant tout, vérifiez que:

• Vous avez raccordé tous les appareils correctement comme indiqué aux pages 4 à 8.
• Vous avez tourné la commande MASTER VOLUME complètement à gauche (position 0) pour éviter d'endommager les enceintes.

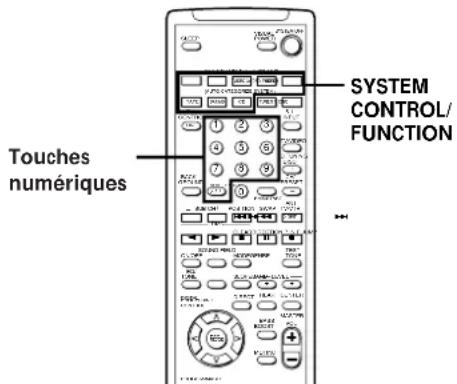

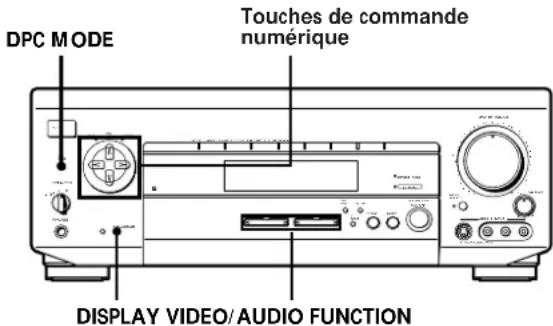

SPEAKERS Touches de commande numérique

1 Appuyez sur POWER pour mettre l'amplificateur sous tension.
L'indicateur STANDBY s'éteint.

2 Sélectionnez l'appareil souhaité:

Pour regarder ou écouter	Appuyez (plusieurs fois) sur	Pour allumer
Vidécocassettes	VIDEO FUNCTION	VIDEO 1 ou VIDEO 2
Camescope ou console vidéo	VIDEO FUNCTION	VIDEO 3
Disques laser	VIDEO FUNCTION	TV/LD
Programmes télévisés	VIDEO FUNCTION	TV/LD
Cassettes audio	AUDIO FUNCTION	TAPE/MD
Minidisque (MD)	AUDIO FUNCTION	TAPE/MD

(voir page suivante)

Pour regarder ou écouter	(plusieurs fois) sur	Pour allumerAppuyez
Disques compacts (CD)	AUDIO FUNCTION	CD
Programmes de radio	AUDIO FUNCTION	TUNER
Disques analogiques	AUDIO FUNCTION	PHONO

3 Mettez l'appareil sous tension, par exemple, un lecteur CD et commencez la lecture.
4 Tournez MASTER VOLUME pour ajuster le volume. Pour régler le volume des haut-parleurs du téléviseur, utilisez la commande du téléviseur.

Pour reproduire la source de programme Dolby Digital (AC-3) décodée, raccordée aux prises 5.1 INPUT

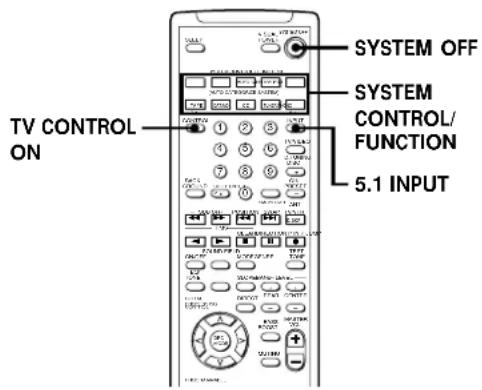

Appuyez sur 5.1 INPUT pour allumer l'indicateur 5.1 INPUT.

Pour Vous devez

Couper le son 📄 Appuyer sur MUTING de la télécommande. Appuyer de nouveau pour rétablir le son.
Renforcer les graves Appuyer sur BASS BOOST pour allumer l’indicateur BASS BOOST.
Régler la balance des enceintes avant	Tourner BALANCE vers la gauche ou la droite.

Pour écouter au casque

Branchez le casque sur la prise PHONES et réglez SPEAKERS sur OFF.

Pour obtenir un son de haute qualité

Appuyez sur DIRECT PASS (ou sur DIRECT de la télécommande) pour contourner les commandes de réglage du timbre, le renforcement du grave et les effets surround. L'indicateur DIRECT PASS s'allume.

Pour sélectionner un autre appareil quand une source Dolby Digital (AC-3) décodée est sélectionnée Appuyez sur VIDEO/AUDIO FUNCTION pour éteindre l'indicateur 5.1 INPUT.

Remarque

Les touches BASS BOOST, DIRECT PASS et SOUND FIELD ON/OFF ne fonctionnent pas quand l'indicateur 5.1 INPUT est allumé.

Vous pouvez régler la luminosité de l'afficheur

Appuyez de façon répétée sur DIMMER pour sélectionner la luminosité.

Pour regarder des programmes télévisés ou vidéo

Pour regarder Vous devez

Programmes télévisés	Allumer le téléviseur et l’amplificateur et appuyer de façon répétée surVIDEO FUNCTION jusqu’à ce que l’indicateur TV/LD s’allume.
Vidéos ou disques laser	1 Appuyer de façon répétée surVIDEO FUNCTION poursélectionner l’appareil (par ex.VIDEO 1).2 Allumer le téléviseur et régler l’entrée vidéo du téléviseur en fonction de l’apparcil vidéo.3 Allumer l’appareil (magnétoscope ou lecteur LD) et démarrer la lecture.

Quand vous regardez un programme télévisé ou idéo

Il est conseillé d'écouter le son par l'amplificateur plutôt que par les haut-parleurs du téléviseur. Ainsi, vous pourrez profiter des effets surround, comme le Dolby Surround, et utiliser la télécommande de l'amplificateur pour contrôler le son. Désactivez d'abord les haut-parleurs du téléviseur pour pouvoir écouter le son surround par l'amplificateur.

Utilisation de la télécommande

La télécommande fournie vous permet de piloter l'amplificateur et tous les appareils Sony qui lui sont raccordés.

1 Appuyez sur une des touches SYSTEM

CONTROL/FUNCTION pour sélectionner l'appareil souhaité.

L'amplificateur et l'appareil sélectionné se mettent sous tension.

Les touches SYSTEM CONTROL/FUNCTION de la télécommande ont été préréglées en usine de la manière suivante.

Pour reproduire	Appuyez sur
Vidéocassettes	VIDEO 1 (VTR 3*),VIDEO 2 (VTR 1*) ouVIDEO 3 (VTR 2*)
Disques laser	LD
Programmes télévisés	TV
Cassettes audio	TAPE
Minidisques (MD)	DAT/MD
Disques compacts (CD)	CD
Programmes radio	TUNER
Disques analogiques	PHONO

* Les magnétoscopes Sony utilisent les modes de télécommande VTR 1, 2 et 3 qui correspondent respectivement aux systèmes Beta, 8mm et VHS.

Remarque

Une pression sur une touche SYSTEM CONTROL/FUNCTION permet de mettre en service l'appareil indiqué pour cette touche (raccordé à la prise correspondante). Si l'appareil raccordé est différent de celui indiqué, une seule pression sur cette touche ne permettra pas de le mettre en service.

Par exemple, pour faire fonctionner un lecteur LD Sony raccordé aux prises VIDEO 2 (page 7):

Appuyez sur VIDEO 2 pour sélectionner la fonction, puis appuyez sur LD pour que la télécommande puisse faire fonctionner le lecteur LD.

Pour reproduire la source de programme Dolby Digital (AC-3) décodée, raccordée aux prises 5.1 INPUT

Appuyez sur 5.1 INPUT pour allumer l'indicateur 5.1 INPUT sur l'amplificateur.

Si vous voulez changer le réglage usine d'une touche

Voir page 20.

Si l'appareil ne se met pas sous tension

Appuyez sur l'interrupteur d'alimentation de l'appareil.

2 Commencez la lecture.

Voir "Description de la télécommande" à la page 26 pour les détails.

Pour mettre les appareils hors tension

Appuyez sur la touche SYSTEM OFF. L'appareil audio/vidéo raccordé à AC OUTLET à l'arrière de l'amplificateur s'éteint en même temps.

Si vous utilisez un téléviseur Sony

Le téléviseur se met automatiquement sous tension quand vous appuyez sur TV pour regarder un programme télévisé et se règle sur l'entrée TV. Le téléviseur se met également sous tension et se règle sur l'entrée vidéo appropriée quand vous appuyez sur VIDEO 1 ou VIDEO 2. Si le téléviseur ne se règle pas sur l'entrée appropriée, appuyez sur la touche TV/VIDEO de la télécommande.

Pour regarder la télévision sans l'amplificateur (téléviseurs Sony seulement)

Appuyez sur TV CONTROL ON pour que la télécommande ne serve que pour le téléviseur. Quand vous appuyez sur cette touche, le téléviseur s'allume et se règle sur l'entrée TV. S'il ne se règle pas automatiquement sur l'entrée TV, appuyez sur TV/VIDEO.

(voir page suivante)

Pour sélectionner un autre appareil quand une source Dolby Digital (AC-3) décodée est sélectionnée Appuyez sur SYSTEM CONTROL/FUNCTION pour éteindre l'indicateur 5.1 INPUT sur l'amplificateur.

Pour valider ou invalider des appareils

Vous pouvez effectuer ce réglage pour que certains appareils ne puissent pas être sélectionnés quand vous appuyez sur AUDIO/VIDEO FUNCTION.

1 Appuyez de façon répétée sur SET UP pour sélectionner FUNC HOOK UP.
2 Utilisez les touches de commande numérique ( ∧ / ∨ pour sélectionner l'appareil.
3 Utilisez les touches de commande numérique ( < / > pour sélectionner -Y- (validé) ou -N- (invalidé).

Remarque

Si vous essayez de sélectionner l'appareil qui est réglé sur -N- à l'aide de la télécommande, "CANNOT USE" apparaît sur l'afficheur.

Indexation des sources de programme

Vous pouvez attribuer un nom de 8 caractères à chaque source de programme. Ce nom d'index (par exemple, "VHS") apparaît sur l'afficheur de l'amplificateur quand une source de programme est sélectionnée. Notez qu'un seul nom peut être enregistré pour chaque source de programme.

Cette fonction est utile pour distinguer des appareils de même type; par exemple 2 magnétoscopes peuvent être désignés respectivement par "VHS" et "8MM". Elle permet aussi d'identifier les appareils raccordés aux prises prévues pour d'autres types d'appareils, par exemple, un second lecteur CD raccordé aux prises TUNER.

1 Sélectionnez la source de programme (appareil) à laquelle vous voulez attribuer un nom.
2 Appuyez de façon répétée sur DPC MODE jusqu'à ce que l'indicateur INDEX s'allume.
3 Créez un nom d'index en utilisant les touches de commande numérique:
Appuyez sur ∧ ou ∨ pour sélectionner un caractère, puis sur > pour faire avancer le curseur à la position suivante. Le nom d'index est automatiquement mémorisé.

Pour insérer un espace

Appuyez sur Au jusqu'à ce que l'espace apparaisse sur l'afficheur (l'espace est entre " ]" et "A").

En cas d'erreur

Appuyez de façon répétée sur < ou >jusqu'à ce que le caractère qui doit être corrigé clignote et sélectionnez le bon caractère.

Pour indexer d'autres sources

Refaites les mêmes opérations.

Vous pouvez afficher le nom de la source de programme ou de l'appareil destiné à l'origine aux crises sélectionnées

A chaque pression sur DISPLAY, l'afficheur indique l'appareil destiné à l'origine aux prises sélectionnées et le nom de la source de programme.

Vous pouvez créer un nom d'index pour l'appareil raccordé aux prises 5.1 INPUT

Appuyez sur 5.1 INPUT et effectuez les opérations de la page 12 à partir de l'étape 2.

Enregistrement

L'amplificateur facilite l'enregistrement à partir de ou vers un appareil qui lui est raccordé. Vous n'avez pas besoin de raccorder directement le lecteur et l'enregistreur: il suffit de sélectionner la source de programme sur l'amplificateur pour enregistrer ou faire un montage comme à l'ordinaire avec les commandes de chaque appareil.

Avant de commencer, assurez-vous que tous les appareils sont raccordés convenablement.

: Sens du signal audio

→: Sens du signal vidéo

Enregistrement sur une cassette audio ou un minidisque

Vous pouvez enregistrer sur une cassette analogique ou un minidisque en utilisant l'amplificateur. Reportez-vous au besoin au mode d'emploi de la platine à cassette ou MD.

1 Sélectionnez la source devant être enregistrée.
2 Préparez l'appareil pour la lecture. Par exemple, insérez un CD dans le lecteur CD.
3 Insérez une cassette vierge ou un MD dans l'enregistreur et ajustez le niveau sonore, si nécessaire.

4 Démarrez l'enregistrement sur l'enregistreur, puis la lecture sur le lecteur.

Remarque

Les réglages du son n'ont aucun effet sur le signal sortant des prises TAPE/MD RECOUT.

Enregistrement sur une vidéocassette

Vous pouvez enregistrer à partir d'un autre magnétoscope, d'un téléviseur ou d'un lecteur LD en utilisant l'ampli-tuner. Vous pouvez aussi ajouter une bande son de diverses sources audio lors du montage d'une vidéocassette. Consultez au besoin le mode d'emploi du magnétoscope ou lecteur LD.

1 Sélectionnez la source de programme à enregistrer.
2 Préparez l'appareil pour la lecture. Par exemple, insérez le disque laser que vous voulez enregistrer dans le lecteur LD.
3 Insérez une vidéocassette vierge dans le magnétoscope enregistreur (VIDEO 1 ou VIDEO 2) pour l'enregistrement.
4 Commencez l'enregistrement sur le magnétoscope enregistreur, puis la lecture de la vidéocassette ou du disque laser que vous voulez enregistrer.

Vous pouvez enregistrer une nouvelle bande son sur une vidéocassette pendant la copie d'une vidéocassette ou d'un disque laser

Localisez le point où l'enregistrement de l'autre source doit commencer, sélectionnez la source de programme, puis commencez la lecture. Le son de cette source sera enregistré sur la piste son de la vidéocassette au lieu de la bande originale.

Pour revenir à la bande originale, sélectionnez de nouveau la source vidéo.

Remarques

• Vous ne pouvez pas enregistrer une source de programme audio raccordée aux prises 5.1 INPUT.
• Les réglages du son n'ont aucun effet sur le signal sortant des prises VIDEO 1, 2 AUDIO OUT.

Utilisation du temporisateur

Vous pouvez régler l'amplificateur pour qu'il s'arrête automatiquement au bout d'un certain temps.

Appuyez sur SLEEP de la télécommande quand l'amplificateur est sous tension.

Chaque fois que vous appuyez sur SLEEP, le temps affiché change comme suit:

L'afficheur s'assombrit une fois que le temps est désigné.

Vous pouvez désigner un autre temps

Appuyez d'abord sur SLEEP puis désignez le temps que vous voulez avec les touches de commande numérique (∧ ou ∨). Le temps peut être changé par intervalles d'une minute et prolongé jusqu'à 5 heures.

Pour vérifier le temps restant jusqu'à l'arrêt automatique de d'amplificateur

Appuyez sur SLEEP. Le temps restant est affiché.

Dolby Pro Logic

Afin d'obtenir le meilleur effet Dolby Pro Logic Surround possible, sélectionnez d'abord le mode de voie centrale en fonction du système acoustique utilisé. Réglez ensuite les paramètres du champ sonore PRO LOGIC.

Pour pouvoir effectuer les réglages suivants, vous avez besoin d'une seconde paire d'enceintes et/ou d'une enceinte centrale.

Sélection du mode de voie centrale

Vous avez le choix entre quatre modes de voie centrale: PHANTOM, 3 CH LOGIC, NORMAL et WIDE.

Chaque mode correspond à une configuration d'enceintes différente. Sélectionnez le mode le mieux adapté à votre système acoustique.

1 Appuyez de façon répétée sur SET UP sur l'amplificateur pour sélectionner CTR MODE.

2 Utilisez les touches de commande numérique ( / / < / > ) pour sélectionner le mode de voie centrale souhaité en vous référant au tableau suivant:

Si vous avez Pour que Sélectionnez

Des enceintes avant et arrière mais pas d'enceinte centrale	PHANTOM Le son de la voie centrale soit fourni par les enceintes avant.
Des enceintes avant et centrale mais pas d'enceintes arrière	3 CH LOGIC (3 voies logiques)	Le son de la voie arrière soit fourni par les enceintes avant.
Des enceintes avant et arrière et une petite enceinte centrale	NORMAL Le son grave de la voie centrale soit fourni par les enceintes avant (car une petite enceinte ne peut pas produire suffisamment de grave).
Des enceintes avant et arrière et une enceinte centrale équivalente aux enceintes avant	WIDE Le son Dolby Pro Logic Surround soit "parfait".

Réglage du volume des enceintes

La tonalité d'essai permet de régler le volume de toutes les enceintes au même niveau. (Si toutes les enceintes ont la même puissance, il n'est pas nécessaire de régler le volume de chacune d'elles.)

Utilisez les touches de la télécommande pour régler le volume depuis votre position d'écoute.

1 Effectuez les étapes 1 à 3 de la page 16 pour sélectionner le champ sonore PRO LOGIC.
2 Assurez-vous que le réglage de la voie centrale est correct (voir le tableau de cette page).
3 Appuyez sur TEST TONE de la télécommande. La tonalité d'essai sort successivement de chaque enceinte.

4 Réglez le niveau de volume de sorte que la tonalité d'essai sortant de chaque enceinte soit perçue au même niveau depuis la position d'écoute:

• Pour régler le niveau des enceintes avant droite et gauche, utilisez la commande BALANCE en façade sur l'amplificateur.
• Pour régler le niveau de l'enceinte centrale, appuyez sur CENTER LEVEL + ou – de la télécommande.
• Pour régler le niveau des enceintes arrière, appuyez sur REAR LEVEL + ou – de la télécommande.

5 Appuyez sur la touche TEST TONE de la télécommande pour arrêter la tonalité d'essai.

Vous pouvez régler toutes les enceintes simultanément

Appuyez sur MASTER VOL + ou - de la télécommande.

Vous pouvez augmenter le niveau de sortie des enceintes arrière

La plage de sortie des enceintes arrière peut être augmentée de 5 dB.

A la mise sous tension de l'amplificateur, appuyez simultanément sur POWER et MODE pour afficher "GAIN UP". Pour rétablir le niveau de sortie normal, répétez cette opération et affichez "GAIN NORM".

(voir page suivante)

Qu'est-ce que la tonalité d'essai?

Il s'agit d'un signal fourni par l'amplificateur qui permet de régler le volume des enceintes. La tonalité d'essai sort de la façon suivante:

- Dans un système acoustique avec enceinte centrale (modes NORMAL/WIDE/3 CH LOGIC)

La tonalité d'essai est fournie successivement par les enceintes avant gauche (L), centrale, avant droite (R) et les enceintes arrière.

- Dans un système acoustique sans enceinte centrale (mode PHANTOM)

La tonalité d'essai est fournie alternativement par les enceintes avant et arrière.

Utilisation des champs sonores préprogrammés

Vous pouvez profiter du son surround en sélectionnant simplement un des champs sonores préprogrammés selon le programme écouté.

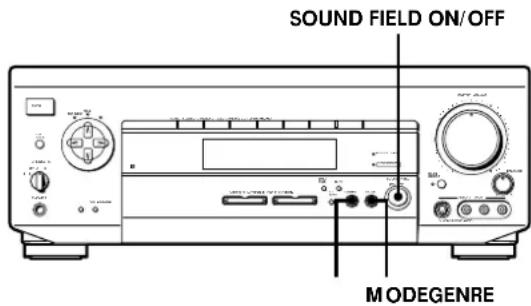

1 Appuyez sur SOUND FIELD ON/OFF pour sélectionner le champ sonore. Un des indicateurs s'allume sur l'afficheur.
2 Appuyez sur GENRE pour sélectionner le type de champ sonore souhaité.
3 Appuyez sur MODE pour sélectionner le mode souhaité dans le genre correspondant. Reportez-vous au tableau de la page 17 pour sélectionner le champ sonore approprié.

Pour écouter sans effets surround

Sélectionnez "ACOUSTIC" à partir du genre MUSIC. Les effets surround sont annulés mais vous pouvez régler le timbre (voir page 18).

Pour mettre les champs sonores hors service

Appuyez sur SOUND FIELD ON/OFF.

Vous pouvez reconnaître un programme codé en Dolby Surround grâce à l'indication sur l'emballage

Cependant, certains disques vidéo et laser sont enregistrés en Dolby Surround bien que cela ne soit pas indiqué sur l'emballage.

Remarque

Les champs sonores sont annulés quand une source de programme raccordée aux prises 5.1 INPUT est sélectionnée.

Champs sonores

GENRE MODE Pour
PRO LOGIC*	PRO LOGIC	Décoder des programmes enregistrés en Dolby Surround
	ENHANCED	Fournir une sortie complémentaire aux enceintes arrière après le décodage d'un programme Dolby Surround.
MOVIE	C(INEMA) STUDIO A	Reproduire l'acoustique d'un studio d'enregistrement pour les films ordinaires.
	C(INEMA) STUDIO B	Reproduire l'acoustique d'un studio d'enregistrement produisant des films SFX ou des films d'actions avec quantité d'effets sonores.
	THEATER	Ajouter les réflexions acoustiques d'un cinéma aux signaux décodés Dolby Surround.
	MONO MOVIE	Créer une ambiance de cinéma avec les films dont les bandes sonores sont en monophonic.
MUSIC	HALL	Reproduire l'acoustique d'une grande salle de concert.
	JAZZ CLUB	Reproduire l'acoustique d'un club de jazz.
	ACOUSTIC**	Reproduire l'effet stéréo normal à 2 voies (sans effets surround).
SPORTS	STADIUM	Créer l'impression d'être dans un grand stade ouvert. Idéal pour les événements sportifs et les sons électriques.
GAME	GAME	Obtenir l'impact sonore maximal avec les jeux vidéo.

* Veillez à régler le niveau de volume des enceintes centrale et/ou arrière pour tirer le meilleur parti du son Dolby Pro Logic Surround (page 15).
**Il n'est pas nécessaire de raccorder des enceintes centrale et/ou arrière.

Personnalisation des champs sonores

Chaque champ sonore est composé d'un paramètre sonore (grave/aigu) et des paramètres sonores surround, variables du son qui créent l'image sonore. Vous pouvez personnaliser les champs sonores en ajustant certains des paramètres sonores en fonction de la situation d'écoute.

Une fois que les champs sonores ont été personnalisés, ils restent mémorisés dans la mesure où l'amplificateur ne reste pas débranché plus d'une semaine environ. Pour modifier un champ sonore personnalisé, faites simplement de nouveaux réglages.

DPC MODE SOUND FIELD ON/OFF

Paramètres réglables pour chaque champ sonore

* Réglable seulement quand le mode de voie centrale est réglé sur PHANTOM, NORMAL ou WIDE (voir page 15).
**Réglable seulement quand le mode de voie centrale est réglé sur 3 CH LOGIC, NORMAL ou WIDE (voir page 15).

Remarque

Le paramètre EFFECT permet d'ajuster la présence d'ensemble du champ sonore.

Préparatifs

Pour tirer le meilleur parti du son Dolby Surround, reportez-vous à "Dolby Pro Logic" à la page 14.

Ce paragraphe indique comment régler les niveaux du système acoustique et personnaliser un champ sonore PRO LOGIC.

Réglage des paramètres du correcteur de timbre

Vous pouvez corriger le timbre (grave et aigu) des enceintes avant pour obtenir un son optimal. Vous pouvez régler le timbre de tous les champs sonores, y compris le Dolby Surround.

1 Appuyez de façon répétée sur DPC MODE jusqu'à ce que l'indicateur TONE s'allume.
2 Appuyez sur les touches de commande numérique ( ∧ / ∨ pour sélectionner BASS ou TREBLE.
3 Utilisez les touches de commande numérique ( < / > pour ajuster le niveau du timbre.

Le niveau du timbre est automatiquement mémorisé.

Vous pouvez invalider les réglages du timbre sans les supprimer

Les réglages du timbre et leur mise en/hors service sont mémorisés pour chaque champ sonore. Appuyez de façon répétée sur DPC MODE pour éteindre l'indicateur TONE.

Réglage du temps de retard

Vous pouvez accentuer l'effet surround en retardant la sortie des enceintes arrière (temps de retard). Vous avez le choix entre trois temps de retard, 15 ms (S), 20 ms (M) et 30 ms (L).

Par exemple, si les enceintes arrière se trouvent dans une grande pièce ou loin de la position d'écoute, réglez un temps de retard plus court.

1 Commencez la lecture d'une source de programme codée en Dolby Surround.
2 Appuyez de façon répétée sur DPC MODE jusqu'à ce que l'indicateur SUR s'allume.
3 Utilisez les touches de commande numérique ( ∧ / ∨ pour sélectionner le temps de retard. Le temps de retard actuel apparaît sur l'afficheur.
4 Utilisez les touches de commande numérique ( < / > pour régler le temps de retard.

Réglage des paramètres du son surround

Changez les paramètres surround en fonction de la situation d'écoute. Reportez-vous au tableau de la page 17 pour les paramètres réglables pour chaque champ sonore.

Pour ajuster les paramètres du champ sonore PRO LOGIC, voir "Dolby Pro Logic" à la page 14.

1 Appuyez de façon répétée sur DPC MODE jusqu'à ce que l'indicateur SUR s'allume.
2 Utilisez les touches de commande numérique ( ∧ / ∨ pour sélectionner le paramètre que vous voulez régler.
3 Utilisez les touches de commande numérique (< / > pour régler le niveau du paramètre. Les paramètres ajustés sont automatiquement mémorisés.

Remarque

Si vous réglez à nouveau un champ sonore, les réglages précédents seront remplacés par les nouveaux.

Rétablissement des réglages usine des champs sonores

1 Si l'amplificateur est sous tension, appuyez sur POWER pour l'éteindre.
2 Tenez SOUND FIELD ON/OFF enfoncée et appuyez sur POWER. "SURR CLEAR" apparaît sur l'afficheur et tous les champs sonores d'origine sont rétablis.

Utilisation simultanée de deux appareils (fond sonore)

Vous pouvez utiliser un autre appareil tout en écoutant ou regardant une source de programme.

1 Tenez la touche BACKGROUND enfoncée.
2 Appuyez simultanément sur la touche correspondant à l'appareil que vous voulez mettre en service (voir le tableau ci-dessous) et sur une des touches suivantes: VISUAL POWER, TV/VIDEO, CH/PRESET +/-, ANT TV/VTR, D.SKIP, ▶, ◀, ■, ◀◀/▶▶, ◀◀/▶▶, ■, ●.

Exemple: Pour enregistrer sur une cassette tout en écoutant un CD Tout en tenant la touche BACKGROUND enfoncée, appuyez en même temps sur 4 (ou 5) et sur ● + ▶.

Les touches suivantes correspondent aux appareils suivants.

La touche	Correspond à
1	Lecteur CD
2	Platine DAT
3	Platine MD
4	Platine à cassette A
5	Platine à cassette B
6	Lecteur LD
7	Magnétoscope (mode de télécommande VTR 1*)
8	Magnétoscope (mode de télécommande VTR 2*)
9	Magnétoscope (mode de télécommande VTR 3*)
>10	Tuner DBS (Système de télévision numérique)

* Les magnétoscopes Sony utilisent les modes de télécommande VTR 1, 2 et 3 qui correspondent respectivement aux systèmes Beta, 8 mm et VHS.

Changement des réglages usine d'une touche FUNCTION

Si les réglages usine des touches SYSTEM CONTROL/FUNCTION (page 11) ne correspondent pas aux appareils que vous utilisez, vous pouvez les changer. Par exemple, si vous avez raccordé un lecteur LD Sony aux prises VIDEO 2, vous pouvez affecter le lecteur LD à la touche VIDEO 2 pour le faire fonctionner avec la télécommande.

Toutefois, vous ne pouvez pas changer les réglages des touches TUNER et PHONO.

1 Tenez enfoncée la touche SYSTEM CONTROL/FUNCTION dont vous voulez changer la fonction (par exemple, VIDEO 2).
2 Appuyez sur la touche numérique correspondant à l'appareil auquel vous voulez affecter la touche SYSTEM CONTROL/FUNCTION (par exemple, 6 - lecteur LD).

Pour plus de détails sur les touches numériques, voir le tableau dans "Utilisation simultanée de deux appareils" à la page 19.

A présent, vous pouvez utiliser la touche VIDEO 2 pour contrôler votre lecteur LD Sony.

Pour revenir au réglage usine

Refaites les mêmes opérations.

Guide de dépannage

Si vous rencontrez un des problèmes suivants quand vous utilisez l'amplificateur, référez-vous à ce guide de dépannage pour essayer de le résoudre.

Si vous n'y parvenez pas, consultez votre revendeur Sony.

Pas de son ou son extrêmement faible.

→ Vérifiez si les enceintes et les appareils sont correctement raccordés.
→ Vérifiez si vous avez sélectionné le bon appareil sur l'amplificateur.
→ Vérifiez si le sélecteur SPEAKERS est réglé correctement (voir page 6).
→ Appuyez sur MUTING de la télécommande si l'indicateur "MUTING" est allumé.
Le dispositif de protection de l'amplificateur s'est déclenché à cause d'un court-circuit. Mettez l'amplificateur hors tension, éliminez la cause du court-circuit, puis remettez l'amplificateur sous tension.

Les sons des voies gauche et droite sont déséquilibrés ou inversés.

→ Vérifiez si les enceintes et les appareils sont correctement raccordés.
→Réglez la commande BALANCE.

Bourdonnement ou parasites importants.

→ Vérifiez si les enceintes et les appareils sont correctement raccordés.
Assurez-vous que les cordons de liaison ne sont pas à proximité d'un transformateur ou moteur et qu'ils se trouvent à au moins 3 mètres (10 pieds) d'un téléviseur ou d'une lampe fluorescente.
→ Eloignez le téléviseur des appareils audio.
→ Vérifiez que vous avez raccordé un fil de terre à la borne SIGNAL GND de l'antenne.
Les fiches et les prises sont sales. Essuyez-les avec un chiffon légèrement imprégné d'alcool.

Aucun son ne sort de l'enceinte centrale.

→ Sélectionnez un champ sonore PRO LOGIC ou MOVIE (sauf MONO MOVIE) (voir pages 16 et 17).
→ Sélectionnez le mode de voie centrale approprié (voir page 15).
→ Réglez le volume des enceintes correctement (voir page 15).

Un appareil ne peut pas être sélectionné.

→ Vérifiez le réglage FUNC HOOK UP de l'appareil (voir page 12).

Enregistrement impossible.

→ Vérifiez si les appareils sont raccordés correctement.
→ Sélectionnez l'appareil source avec les touches VIDEO/AUDIO FUNCTION.
→ Il n'est pas possible d'enregistrer le son d'une source de programme raccordée aux prises 5.1 INPUT (voir page 13).

Pas de son ou son très faible en provenance des enceintes arrière.

→ Sélectionnez le mode de voie centrale approprié (voir page 15).
→ Réglez le volume des enceintes correctement (voir page 15).
→ Vérifiez si le champ sonore a bien été activé.

Impossible d'obtenir l'effet surround.

→ Activez le champ sonore.
→ Vérifiez si le sélecteur SPEAKERS est réglé sur A ou B quand deux paires d'enceintes avant sont raccordées.

Pas d'image ou image de mauvaise qualité sur l'écran du téléviseur ou du moniteur.

→ Sélectionnez la fonction appropriée sur l'amplificateur.
Réglez le téléviseur sur le mode d'entrée approprié (appuyez sur TV/VIDEO de la télécommande pour les téléviseurs Sony).
→ Eloignez le téléviseur des appareils audio.

La télécommande ne fonctionne pas.

→ Dirigez la télécommande vers le détecteur infrarouge R l'amplificateur.
Enlevez tout obstacle éventuel entre la télécommande et l'amplificateur.
→ Si les piles de la télécommande sont faibles, remplacez-les par des neuves.
→ Vérifiez que vous avez sélectionné la fonction appropriée sur la télécommande.
Seul le téléviseur fonctionne quand vous appuyez sur TV CONTROL ON. Dans ce cas, appuyez sur une des touches SYSTEM CONTROL/FUNCTION avant de faire fonctionner l'amplificateur, etc.
→ Appuyez sur POWER de l'amplificateur pour le mettre sous tension et vérifiez le réglage FUNC HOOK UP de l'appareil que vous voulez utiliser. Si l'appareil est réglé sur -N-, l'amplificateur et l'appareil ne se mettront pas sous tension quand vous appuierez sur la touche correspondante SYSTEM CONTROL/FUNCTION.

Spécifications

Section Amplificateur

PUISSANCE DE SORTIE

Mode stéréo (4 ohms à 1 kHz, DHT 0,7%)

100 W + 100 W

Mode surround (4 ohms à 1 kHz, DHT 0,7%)

Avant: 100 W/voie

Centre*: 100 W

Arrière*: 100 W/voie

* Avec certains réglages de champ sonore et certaines sources, le son n'est pas fourni.

Mode 5.1 (4 ohms à 1 kHz, DHT 0,7%)

Avant: 100 W/voie

Centre: 100 W

Arrière: 100 W/voie

Distorsion harmonique à la sortie nominale

Inférieure à 0,09% (DIRECT PASS activé)

Réponse en fréquence

PHONO: Courbe d'égalisation RIAA ±0,5 dB

CD, TAPE/MD, VIDEO 1, 2: 10 Hz - 50 kHz

⁺⁰_-1 dB (DIRECT PASS activé)

Entrées

	Sensibilité	Impédance	S/B (réseau pondéré, niveau d'entrée)
PHONO	2,5 mV	50 kilohms	75 dB*(A, 2,5 mV)
CD	200 mV	50 kilohms	82 dB*(A, 200 mV)
TAPE/MD, VIDEO 1,2,3, TV/LD, TUNER	150 mV	50 kilohms	82 dB*(A, 150 mV)
5.1 INPUT	200 mV	50 kilohms	82 dB*(A, 150 mV)

* '78 IHF

Sorties VIDEO 1, 2 AUDIO OUT:

Tension: 150 mV

Impédance: 10 kilohms

WOOFER:

Tension: 2 V

Impédance: 1 kilohm

PHONES:

Accepte un casque de haute et basse

impédance.

BASS BOOST +10 dB à 70 Hz

TONE ±8 dB à 100 Hz et 10 kHz

Section Vidéo

Entrées 1 Vc-c 75 ohms

Sorties 1 Vc-c 75 ohms

Généralités

Système Préamplificateur:

Egaliseur type NF, bruit faible

Amplificateur de puissance

SEPP parfaitement complémentaire

Alimentation 230 V CA, 50/60 Hz

Consommation 240 W

Prise CA 1 prise commutée, maximum 100 W

Dimensions hors tout

Env. 430 · 155 · 350 mm (l/h/p)

Poids (Env.) 9,8 kg

Accessoires fournis

Voir page 4.

La conception et les spécifications peuvent être modifiées sans préavis.

Glossaire

Champ sonore

Motif sonore produit par une source dans un environnement donné, dû aux sons directs, à la réflexion et à l'acoustique de l'environnement.

Dolby Digital (AC-3)

Il s'agit d'un nouveau système de son surround numérique pour le cinéma domestique qui reproduit le Dolby SR-D (son 3 dimensionnel pour le cinéma). Cette technologie vous permet d'écouter chez vous les pistes sonores 5.1 voies prévues pour les films cinématographiques.

Dolby Pro Logic Surround

C'est un système de décodage du son Dolby Surround utilisé pour les programmes télévisés et les films. Comparé au système Dolby Surround précédent, le système Dolby Pro Logic Surround améliore l'image sonore grâce à l'utilisation de quatre voies séparées pour les effets sonores, les dialogues, le panorama gauche-droite et la musique proprement dite. Ces voies manipulent le son afin d'accentuer l'action sur l'écran. Pour pouvoir profiter pleinement de l'effet Dolby Pro Logic, vous devez avoir au moins deux enceintes arrière et/ou une enceinte centrale et sélectionner le mode de voie centrale approprié.

Mode de voie centrale

Réglage des enceintes qui accentue le mode Dolby Pro Logic Surround. Pour obtenir le meilleur son surround possible, choisissez un des quatre modes (page 15) en fonction du système acoustique.

Niveau d'effet

C'est la combinaison du niveau des premières réflexions et de la réverbération. Vous pouvez ajuster le niveau d'effet sur 6 niveaux. Si vous choisissez un niveau élevé, la pièce devient plus "vivante" et si vous sélectionnez un niveau plutôt faible, la pièce devient "neutre".

Paramètres

Ces sont des variables du son qui composent l'image sonore, comme le timbre ou le temps de retard. Vous pouvez personnaliser les champs sonores préprogrammés en ajustant les paramètres en fonction de votre position d'écoute.

Prises 5.1 INPUT

Ces prises servent à entrer les signaux audio Dolby Digital (AC-3), ce qui vous permet d'entendre le son surround sur 5.1 voies. Utilisez ces prises pour raccorder un décodeur Dolby Digital (AC-3) ou un lecteur DVD avec un décodeur intégré AC-3.

Son surround

Le son surround comprend trois éléments: le son direct, le son immédiatement réfléchi (premières réflexions) et le son réverbéré (réverbération). Ces trois éléments sont affectés par l'acoustique de la pièce. La combinaison de ces trois éléments permet de recréer l'ambiance sonore et la taille d'une salle de concert.

Temps de retard

C'est le temps qui s'écoule entre la sortie du son surround des enceintes avant et des enceintes arrière. En réglant le temps de retard des enceintes arrière, vous pouvez améliorer l'effet de présence. Réglez un temps de retard plus long si les enceintes arrière se trouvent dans une petite pièce ou à proximité de la position d'écoute et réglez un temps de retard plus court si les enceintes arrière se trouvent dans une grande pièce ou loin de la position d'écoute.

• Types de son


• Transition du son des enceintes arrière

Aperçu des fonctions de la touche SET UP

Vous pouvez effectuer plusieurs réglages avec la touche SET UP de l'amplificateur et les touches de commande numérique. Les opérations en rapport avec chaque menu sont expliquées dans les paragraphes précédents. Le tableau suivant indique comment accéder à chaque menu.

Appuyez de façon répétée sur SET UP pour sélectionner*	Appuyez sur /au pour sélectionner	Appuyez ensuite sur ou < >	Voir page
		pour sélectionner
CTR MODE PHANTOM — 15
	3 CH LOGIC
	NORMAL
	WIDE
FUNC HOOK UP VIDEO 1		-Y- ou -N- 12
	VIDEO 2
	TV/LD
	TAPE
	DAT/MD
	CD
	TUNER
	PHONO

* "USE CURSOR" apparaît sur l'afficheur dans les 4 secondes qui suivent une pression sur la touche SET UP.

Description du panneau arrière

Description de la télécommande

Reportez-vous aux pages indiquées entre parenthèses pour la fonction de chaque touche. Dans ces procédures, soit la touche de la télécommande est nécessaire soit elle peut être utilisée à la place de la touche de l'amplificateur qui a la même fonction ou porte le même nom (ou un nom similaire). Pour les touches qui ne sont pas décrites sur cette page ou qui ne correspondent à aucune touche de l'amplificateur, consultez le tableau de la page suivante.

1 Temporisateur (SLEEP) (14)
② Touche de mise hors tension (SYSTEM OFF) (11)
③ Touche de sélection d'appareil (SYSTEM CONTROL/FUNCTION) (9 à 14, 20)
4 Touche de source 5.1 voies (5.1 INPUT) (11, 13)
5 Sélecteur téléviseur/vidéo (TV/VIDEO) (11)
6 Touche de tonalité d'essai (TEST TONE) (15)
⑦ Touche de réglage de niveau de la voie centrale (CENTER LEVEL +/−) (15)
⑧ Touche de réglage de niveau de la voie arrière (REAR LEVEL +/−) (15)
9 Touche d'amplification des graves (BASS BOOST) (10)
10 Touche de réglage du volume d'ensemble (MASTER VOL +/-) (10, 15)

11 Touche de coupure du son (MUTING) (10)
12 Sélecteur de mode (DPC MODE) (12, 18)
13 Touches de commande numérique (DIGITAL PROCESSING CONTROL) (12, 14, 15, 18)
14 Touche d'accès direct (DIRECT) (10)
15 Touche d'égaliseur/correcteur de timbre (EQ/TONE) (18)
16 Sélecteurs de champ sonore/genre/mode (SOUND FIELD ON/OFF/GENRE/MODE) (16)
17 Touche de fond sonore (BACKGROUND) (19)
18 Touches numériques (19, 20)
19 Touche de commande du téléviseur (TV CONTROL ON) (11)

Commande	Appareil contrôlé	Fonction Commande
0-9, >10 Tuner Sélection des numéros de préréglage.
			Lecteur CD/Platine MD/Lecteur LD	Sélection des numéros de plage. 0 sert pour 10.
			Téléviseur/Magnétoscope	Sélection des numéros de canaux.
CH/PRESET+/-	Tuner Balayage et sélection des stations préréglées.
	Téléviseur/Magnétoscope	Sélection des canaux préréglés.
DISC	Lecteur CD	Sélection de disques (lecteur CD avec changeur multi-disques uniquement).
D.TUNING Tuner Sélection du mode d'accord direct.
D. SKIP Lecteur CD Saut de disques (lecteur CD avec changeur multi-disques uniquement).
SHIFT Tuner Sélection de page de mémoire.
◀◀/▶▶ Lecteur CD Recherche de plages (avant ou arrière).
			Platine à cassette/MD/lecteur LD/Magnétoscope	Recherche avant et arrière rapide
	Lecteur CD/platine MD/lecteur LD	Saut de plages.◀◀/▶▶▶
■	Lecteur CD/Platine à cassette/MD/Lecteur LD/Magnétoscope	Pause de lecture ou d'enregistrement.(Egalement pour démarrer l'enregistrement sur les apparecils en attente d'enregistrement.)
▶ Lecteur CD/Platine à cassette/MD/Lecteur LD/Magnétoscope		Commencement de la lecture.
■ Arrêt de la lecteur CD/Platine à cassette/MD/Lecteur LD/Magnétoscope
◀ Platine à cassette		Commencement de la lecture sur la face arrière.
● Platine à cassette		Attente d'enregistrement des platines à cassette.
● + ▶ Platine à cassette/MD/Magnétoscope		Commencement de l'enregistrement quand elle est enclenchée avec la touche ▶ (ou ◀ sur la platine à cassette).

	Appareil contrôlé	Fonction
RMS DIRECTION	Platine à cassette	Sélection du sens de défilement (platines à cassette avec fonction RMS* seulement).
RMS CLEAR Aération du programme cassette		RMS* (platines à cassette avec fonction RMS seulement).
RMS DIRECTION ◀/▶	Platine à cassette	Programmation de plages (platines à cassette avec fonction RMS* seulement).
ENTER	Téléviseur/Magnétoscope/Lecteur CD	Changement de canaux/disques avec les touches 0-9.
POWER	Téléviseur/Magnétoscope/Lecteur LD	Mise sous ou hors tension.VISUAL.
-/- -	Téléviscur	Sélection du mode d'entrée de canal, avec un ou deux chiffres (Europe seulement).
SUB CH +/-	Téléviscur	Sélection des canaux préréglés pour l'image incrustée.**
POSITION	Téléviseur	Changement de position de l'image incrustée.**
SWAP	Téléviseur	Inversion de l'image incrustée et de l'image normale.**
P IN P	Téléviseur	Activation de la fonction image dans l'image.**
JUMP	Téléviseur	Alternance entre le canal actuel et le canal précédent.
ANT TV/VTR	Magnétoscope	Sélection du signal de sortie de la borne d'antenne: signal du téléviscur ou du magnétoscope.
MASTER VOL +/-	Téléviseur	Normalement, réglage du volume d'ensemble de l'amplificateur.Si TV CONTROL ON a été actionnée, réglage du volume du téléviscur.
MUTING	Téléviseur	Normalement, coupure du son de l'amplificateur.Si TV CONTROL ON a été actionnée, coupure du son du téléviscur.
	—	Non utilisableSLOPE
	—	Non utilisableBAND

* RMS: Random Music Sensor (Détection de plage)
** Uniquement pour les téléviseurs Sony avec fonction image dans l'image

Index

A, B

Accessoires fournis 4 Attribution d'un nom. Voir Indexation des sources de programme

C

Champs sonores paramètres réglables 17 personnalisation 17,18 préprogrammés 16-17,23 rétablissement des réglages usine 19 Configuration du Dolby Surround 14,15 Connexion. Voir Raccordements Copie. Voir Enregistrement

D

Déballage 4 Dolby Pro Logic Surround 14-16, 23

E

Enceintes emplacement 6 raccordement 5,6 sélection de la paire d'enceintes 6 Enregistrement sur une cassette audio ou un minidisque 13 sur une vidéocassette 14

F, G, H

Fond sonore 19

I, J, K, L

Indexation des sources de programme 12

M

Mode de voie centrale 15, 23 Montage. Voir Enregistrement

N, O, P, Q

Niveau de l'effet 17,23 Paramètres 17,18,23 Personnalisation champs sonores 17,18 télécommande 20 Pile 4 Pour regarder des programmes télévisés ou vidéo 10 Pour valider ou invalider des appareils 12

R

Raccordements au secteur 18 Aperçu 4 d'appareils audio 5 d'un téléviseur ou magnétoscope 7,8 du système acoustique 5,7

Réglage

des paramètres du son surround 18 des paramètres du correcteur de timbre 18 du temps de retard 18 du volume des enceintes 15

S

Sélection du mode de voie centrale 15 Sélection d'un appareil avec la télécommande 11 sur l'amplificateur 9 Son surround 14, 15, 23

T, U, V, W, X, Y, Z

Temporisateur 14 Temps de retard 18, 23 Télécommande changement des réglages 20 fond sonore 19 Tonalité d'essai 16

Noms des commandes

Touches

BACKGROUND 19 BASS BOOST 9 CENTER LEVEL +/- 14 DIMMER 9 DIRECT PASS 9 DISPLAY 12 DPC MODE 12, 17 GENRE 16 MODE 9, 16 MUTING 10 REAR LEVEL +/- 14 SET UP 9, 14 SLEEP 14

</> /∧(taches de commande numérique) 9, 12, 14, 17

Touches numériques 19, 20 5.1 INPUT 9, 11

Commutateurs et sélecteurs

POWER 9,17

SPEAKERS 6,9

Connecteurs et bornes

FRONT SPEAKERS A/B 5 12 SIGNAL GND 5 SURROUND SPEAKERS (CENTER/REAR) 5

Commandes

BALANCE 9,14 MASTER VOLUME 9

Prises

CD 5 MONITOR 7 PHONES 9 PHONO 5 TAPE/MD 5 TUNER 5 TV/LD 7 VIDEO 1/2/3 WIRELESS RE WOOFER 5 5.1 INPUT 8

Indicateurs

BASS BOOST 10
DIRECT PASS 10
INDEX 12
STANDBY 9
SUR 18
TONE 18
5.1 INPUT 12

Divers

AC OUTLET 8 R 4

Sélection d'un appareil

Exemple 1: Lecture d'un CD

Appuyez de façon répétée jusqu'à ce que l'indicateur CD s'allume.

Mettez le lecteur CD sous tension.

Commencez la lecture.

Exemple 2: Pour regarder une vidéocassette

Appuyez de façon répétée jusqu'à ce que l'indicateur VIDEO 1 s'allume.

Mettez le magnétoscope sous tension.

Commencez la lecture.

Utilisation des champs sonores préprogrammés

Exemple: Pour regarder un film codé en Dolby Surround sur un lecteur de disque laser raccordé à TV/LD

Appuyez de façon répétée jusqu'à ce que l'indicateur TV/LD s'allume.

Appuyez de façon répétée pour sélectionner PRO LOGIC.

Appuyez de façon répétée pour sélectionner PRO LOGIC ou ENHANCED.

WAARSCHUWING
