MANUAL DE UTILIZADOR TA-F5000 SONY

Manual de instruções ____ P

Para evitar o risco de incêndio ou de choque eléctrico, não exponha o aparelho à chuva nem à humidade.

Para evitar descargas eléctricas, não abra o aparelho. Solicite assistência somente a técnicos especializados.

Não instale o aparelho num espaço fechado, como por exemplo, uma estante ou um armário.

Precauções

Acerca da segurança

• Não desmonte o aparelho, do contrário poderá provocar choques eléctricos. Solicite assistência somente a pessoal qualificado.
• Se algum objecto sólido ou líquido cair dentro do aparelho, este deve ser desligado da rede eléctrica e submetido a uma averiguação técnica por pessoal qualificado antes de voltar a ser utilizado.

Acerca da fonte de alimentação

• Antes de utilizar este amplificador, certifique-se de que a voltagem de funcionamento do mesmo é idêntica à tensão da rede eléctrica local. A voltagem de funcionamento está indicada na placa de identificação situada na parte posterior do amplificador.
• Caso não vá utilizar o amplificador por um longo intervalo de tempo, certifique-se de desligar o amplificador da tomada da rede eléctrica. Para desligar o cabo de alimentação CA, segure-o pela ficha, nunca pelo fio.

Acerca da instalação

• Instale o amplificador num local com ventilação adequada, a fim de evitar o seu sobreaquecimento interno e prolongar a vida útil dos seus componentes.
• Não instale este amplificador nas cercanias de fontes de calor nem em locais sujeitos à luz solar directa, muito pó ou choques mecânicos.
• Não coloque sobre a superfície superior do aparelho nada que possa bloquear os orifícios de ventilação e causar algum mau funcionamento.

Acerca do funcionamento

Antes de ligar outros equipamentos, certifique-se de desligar e ligar novamente o amplificador.

Acerca da limpeza

Limpe a parte externa, os paineis e os controlos com um pano macio levemente humedecido com uma solução de detergente suave. Não utilize nenhum tipo de escova abrasiva, pó saponáceo ou solvente, tal como álcool ou benzina.

Acerca da prevenção de microfonia

Execute o seguinte:

—reduza o volume;
—mantenha o gira-discos o mais distante possível dos altifalantes;
—use isolantes de áudio comercialmente disponíveis na base do gira-discos;
—mantenha o microfone distante dos altifalantes durante o uso.

Para maior protecção contra microfonia, ajuste os altifalantes ou gira-discos no topo de uma mesa de madeira pesada ou prancha de concreto.

Caso surja alguma dúvida ou problema com relação ao seu leitor, consulte o seu agente Sony mais próximo.

Bem-vindo!

Gratos pela aquisição do Amplificador Estéreo Integrado Sony. Antes de operar o amplificador, leia este manual atentamente e guarde-o para futuras consultas.

ÍNDICE

Preparativos

Desempacotamento 4

Descrição das ligações 4

Ligações de componentes de áudio 5

Ligações do sistema de altifalantes 6

Ligações do cabo de alimentação CA 7

Acerca deste manual

Convenções

Os símbolos a seguir são utilizados neste manual:

Indica informações e conselhos para tornar a sua tarefa mais fácil.

Audição de músicas 8

Gravação 10

Informações adicionais

Verificação de problemas 11

Especificações 11

Descrição dos paineis frontal e posterior 12

Desempacotamento

Certifique-se de ter recebido os itens a seguir junto com o seu amplificador:

• Fichas curto-circuitadoras* (2)
• Cabo de alimentação CA (1)
* inseridas nas tomadas PHONO quando empacotadas na fábrica

Descrição das ligações

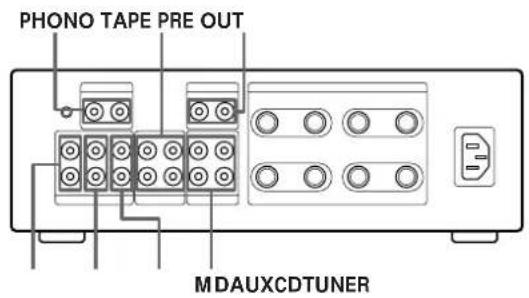

O amplificador possibilita-lhe ligar e controlar os seguintes equipamentos de áudio. Siga o procedimento de ligação para cada equipamento que deseja ligar. Para aprender os locais e nomes de cada tomada, consulte «Descrição dos paineis frontal e posterior» na página 12.

Medidas preliminares

• Desligue a alimentação de todos os componentes antes de efectuar qualquer ligação.
• Não ligue os cabos de alimentação CA dos vários componentes até que todas as ligações estejam completadas.
• Utilize os cabos de ligação de áudio fornecidos com cada componente para a ligação com o amplificador. Adquira e utilize cabos opcionalmente disponíveis, conforme requerido.
• Certifique-se de efectuar as ligações firmemente para evitar zumbidos e interferências.
• Na ligação de um cabo de ligação de áudio, certifique-se de corresponder as tomadas R (direita) e L (esquerda) do amplificador às tomadas R e L nos outros componentes.

Ligações de componentes de áudio

Descrição geral

Aqui, aprenda como conjugar os seus componentes de áudio ao amplificador.

Quais os cabos necessários

Cabos de ligação de áudio (venda avulsa) (1 para cada componente e gira-discos; 2 para cada deck de cassetes ou deck de MDs)

Ligações

A seta ç indica o fluxo do sinal.

Sintonizador

Leitor de CDs


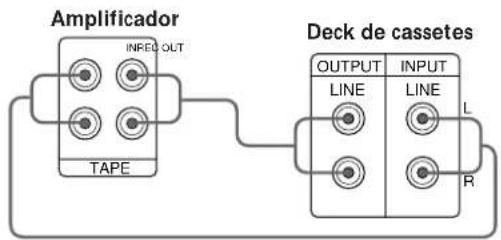

Deck de cassetes

Deck de MDs

Gira-discos

1 Remova as fichas curto-circuitadoras das tomadas PHONO antes de ligar os cabos.

• Não insira as fichas curto-circuitadoras nas tomadas MD REC OUT, TAPE REC OUT ou PRE OUT. Do contrário, poderá cessar a saída do amplificador ou causar um mau funcionamento do aparelho.
• Deixe as fichas curto-circuitadoras nas tomadas PHONO, caso não ligue um gira-discos. A remoção das fichas curto-circuitadoras sem a ligação de um gira-discos pode causar ruídos no sinal de áudio.

2 Ligue os cabos de ligação de áudio.

- Caso o seu gira-discos possua um fio terra

Para evitar zumbidos, ligue o fio terra ao terminal y terra no amplificador.

Preparativos

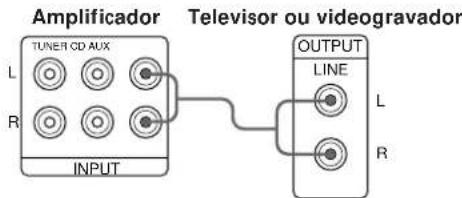

Televisor ou videogravador

Altifalante activo, etc.

Ligações do sistema de altifalantes

Descrição geral

Aprenda aqui como ligar um par de altifalantes ao amplificador. Pode-se optar por efectuar ligações normais ou com fios duplos.

Quais os cabos necessários?

Cabo de altifalante (venda avulsa) (1 para cada altifalante/2 para cada altifalante de fio duplo)

Torça as extremidades descascadas do cabo cerca de 15 mm. Certifique-se de corresponder o cabo de altifalante ao terminal apropriado nos componentes: + a + e - a -. Caso os fios estejam invertidos, o som será distorcido e ocorrerá perda de graves. Recomenda-se designar o cabo de altifalante listrado (ou marcado) como «+» para ajudar a evitar um desencontro de polaridade acidental.

Ligações

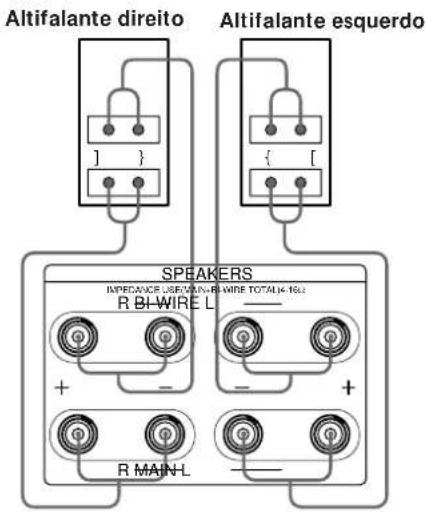

Para ligar os cabos de altifalante

Ligação a altifalantes normais

Altifalante esquerdo Altifalante direito
Ligue os altifalantes aos terminais MAIN no amplificador.

Nota

Utilize altifalantes com uma impedância nominal de 4 a 16 ohms.

Ligação a altifalantes do sistema de duplo fio

Visto que os terminais MAIN e BI-WIRE proporcionam saída simultânea, pode-se utilizá-los para a ligação bifurcada de um par de altifalantes compatíveis. Ligue os terminais BI-WIRE ao accionador de altas frequências do altifalante e ligue os terminais MAIN ao accionador de baixas (ou médias) frequências do altifalante.

Nota

Na saída simultânea por dois sistemas de altifalantes ou na ligação a um altifalante do sistema de fio duplo, utilize altifalantes com uma impedância nominal de 8 a 16 ohms.

Ligações do cabo de alimentação CA

Execute o procedimento a seguir para ligar este amplificador a uma tomada da rede após ter completado todas as ligações prévias.

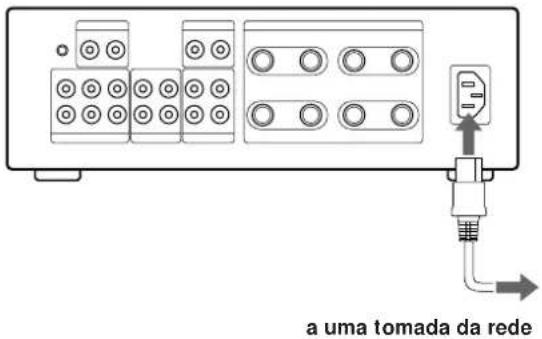

1 Ligue o cabo de alimentação CA fornecido ao terminal AC IN (230 V).

2 Ligue a outra extremidade do cabo de alimentação CA fornecido a uma tomada da rede.

Nota

Separe o cabo de alimentação CA, os cabos de ligação de áudio e os cabos de altifalante. Ruídos ou deterioração sonora podem ocorrer quando os cabos de ligação de áudio entram em contacto com o cabo de alimentação CA, ou quando o cabo de alimentação CA ou os cabos de altifalante são dispostos nas cercanias da antena filiforme ou da antena de quadro do sintonizador.

Audição de músicas

1 Ligue a fonte de programas que deseja escutar.
2 Gire VOLUME completamente para a esquerda (até «0») para evitar avarias nos altifalantes devido a saída excessiva.
3 Carregue em POWER para ligar o amplificador. O indicador POWER altera-se de vermelho para verde.
4 Ajuste INPUT SELECTOR à respectiva fonte de programa. O indicador para a fonte de programa seleccionada acende-se.

Para escutar	Gire INPUT SELECTOR para
discos analógicos	PHONO MC*/MM*
transmissões de rádio	TUNER
discos compactos	CD
fontes ligadas a AUX	AUX
fitas cassete	TAPE
minidiscos	MD

* Seleccione MC ou MM de acordo com o tipo de célula fonocaptadora em utilização.

5 Reproduza a fonte de programa.
6 Ajuste o nível de volume girando VOLUME.

Ligue um par de auscultadores a PHONES. Nenhum som será emanad pelos altifalantes.

Para evitar avarias nos amplificadores ou altifalantes

Recomenda-se o procedimento a seguir para desligar a alimentação.

1 Gire VOLUME completamente para a esquerda (até «0»).
2 Desligue o amplificador.
3 Desligue a fonte de programa.

Para ajustar	Gire
os graves	BASS
os agudos	TREBLE
o balanço	BALANCE

Para evitar microfonia

Este fenómeno, denominado «realimentação acústica», ocorre quando vibrações dos altifalantes são transmitidas através do ar ou de objectos sólidos (tais como estantes, armários ou piso) à agulha do gira-discos (ou a um microfone), então amplificadas e reproduzidas novamente através dos altifalantes.

Caso ocorra microfonia, podem ocorrer avarias nos altifalantes ou mau funcionamento dos componentes conjugados. Na ocorrência de microfonia, verifique o seguinte.

• Reduza o VOLUME.
• Afaste os altifalantes do gira-discos.
• Coloque o gira-discos sobre uma superfície sólida.
• Utilize isolantes de áudio comercialmente disponíveis.
• Na utilização de um microfone, afaste o microfone dos altifalantes.
  Para reduzir mais a possibilidade de microfonia, coloque os altifalantes ou o giradiscos sobre uma prancha pesada, como de concreto.

Nota

A saída contínua a altos níveis causa distorções sonoras.

Operações Básicas

Gravação

Podem-se gravar dois componentes simultaneamente

Quando tanto um deck de cassetes quanto um deck de MDs estiverem ligados, a fonte de programa seleccionada pode ser gravada por ambos os decks.

Para evitar avarias no amplificador ou altifalantes

Para desligar a alimentação, recomenda-se o seguinte procedimento:

1 Gire VOLUME
completamente para a esquerda (até «0»).
2 Desligue o amplificador.
3 Desligue os componentes.

1 Ligue a fonte de programa que deseja gravar.
2 Carregue em POWER para ligar o amplificador. O indicador POWER altera-se de vermelho para verde.
3 Gire INPUT SELECTOR para seleccionar a fonte de programa que deseja gravar.

Para gravar	Gire INPUT SELECTOR para
discos analógicos	PHONO MC*/MM*
transmissões de rádio	TUNER
discos compactos	CD
fontes ligadas a AUX	AUX
fitas cassete	TAPE
minidiscos	MD

* Seleccione MC ou MM de acordo com o tipo de célula fonocaptadora em utilização.

4 Prepare o componente de gravação e então inicie a gravação.
5 Inicie a reprodução da fonte de programa. O ajustamento da tonalidade ou do nível de volume não afecta o som gravado.

Para cessar a gravação

1 Pare a gravação no componente gravador.
2 Pare a reprodução no componente reprodutor.

Verificação de problemas

Caso surja alguma das dificuldades descritas a seguir durante o funcionamento do seu amplificador, utilize este guia de verificação de problemas como auxílio para a solução do problema. Se o problema persistir, consulte o seu agente Sony mais próximo.

Ausência de som

/ Ligue firmemente os cabos de ligação de áudio.
/ Ligue o amplificador de potência e os outros componentes de áudio correctamente.
/ Ajuste INPUT SELECTOR à fonte sonora apropriada.

Ausência de som de um dos canais ou saída desbalanceada dos altifalantes

/ Gire BALANCE para ajustar o balanço.
/ Verifique as ligações dos altifalantes e de entrada do canal silencioso.

Perda repentina de áudio, com iluminação do indicador POWER em vermelho

/ Os cabos de altifalante sofreram curto-circuito. Certifique-se de ligá-los correctamente.

Graves ou agudos fracos

/ Ajuste os controlos BASS ou TREBLE.
/ Gire INPUT SELECTOR para seleccionar o tipo apropriado de célula fonocaptadora (consulte a página 8).
/ Altere as posições dos altifalantes ou as condições do recinto para eliminar obstruções no trajecto do som.

Distorções do som

Perda dos graves ou ambiguidade no posicionamento virtual dos instrumentos

/ Os cabos de altifalante e a polaridade dos terminais estão invertidos. Volte a ligar os cabos com a polaridade correcta.

Zumbidos ou interferências

/ Efectue a ligação terra do sistema gira-discos (consulte a página 5).
/ Ligue os cabos de ligação de áudio firmemente.
/ O amplificador está a captar interferências de um televisor. Aumente a distância entre o televisor e o amplificador, ou desligue o televisor.

Não é possível realizar gravações.

/ Ajuste INPUT SELECTOR à fonte de programa apropriada.

Especificações

Sistema

Amplificador de potência: Amplificador de potência SEPP MOS FET complementar puro com todos os estágios directamente acopladosPré-amplificador: Amplificador equalizador de alto ganho e baixo ruído + amplificador de cabeça MCSecção de alimentação: STD avançado, ampla capacidade de fornecimento de alimentação

Saída nominal(a 4 ohms)

45 W + 45 W (DIN)35 W + 35 W (eficaz, 20 Hz a 20 kHz)

Impedância dos altifalantes

4 a 16 ohms

Distorção harmónica total

0,008% (a 8 ohms, saída de 10 W)

Factor de amortecimento

150

Resposta de frequência

TUNER, CD, AUX, TAPE, MD: 7 Hz a 100 kHz _-3^+0 dB PHONO: 20 Hz a 20 kHz ± 3 dB

Entradas

Sensibilidade e impedância de entrada

PHONO MC: 0,18 mV, 100 ohmsMM: 1,6 mV, 50 kohmsTUNER, CD, AUX, TAPE, MD: 150 mV, 20 kohms

Relação sinal/ruído

PHONO MC: 75 dB (A Fil, 0,5 mV)MM: 85 dB (A Fil, 5 mV)TUNER, CD, AUX, TAPE, MD: 100 dB(curto de entrada)

Saídas

Impedância/nível de saída

MD REC OUT, TAPE REC OUT: 150 mV, 1 kohmPRE OUT: 600 mV, 200 ohms

Saída fónica

Correspondente a auscultadores de alta e baixa impedância: 10 mW (8 ohms)

Controlos de tonalidade	BASS (100 Hz): ±6 dB
	TREBLE (10 kHz): ±6 dB

Generalidades

Alimentação

220 - 230 V CA, 50/60 Hz

Consumo

100 W

Dimensões	280 x 100 x 400 mm,
(aprox., l/a/p)	incluindo partes e controlos salientes

Acessórios fornecidos

Cabo de alimentação CA (1)

* inseridas nas tomadas PHONO

quando embaladas na fábrica.

Design e especificações sujeitos a alterações sem aviso prévio.

Descrição dos paineis frontal e posterior

Consulte as páginas entre parênteses quanto aos pormenores.

Painel frontal

1 POWER de alimentação (8)

2 Indicador da fonte de entrada (8, 10)

3 PHONES dos auscultadores (9)

4 VOLUME (8)

5 BALANCE (9)

6 TREBLE dos agudos (9)

7 BASS dos graves (9)

8 INPUT SELECTOR do selector de entrada (8, 10)

Painel posterior

2 PHONO do gira-discos (5)

3 TAPE do deck de cassetes (5)

4 PRE OUT de saída pré-amp (5)

5 AC IN de entrada CA (230 V) (7)

6 SPEAKERS dos altifalantes (6)

8 AUX de equipamento externo (5)

9 CD de leitor de CDs (5)
