TA-F5000 - Ontvanger SONY - Gratis gebruiksaanwijzing en handleiding

Producttype	Geïntegreerde stereoreceiver
Merk	Sony
Model	TA-F5000
Afmetingen (B x H x D)	430 x 140 x 300 mm
Gewicht	8 kg
Voeding	220-240 V, 50/60 Hz
Stroomverbruik	200 W (max.)
Uitgangsvermogen	2 x 100 W bij 8 ohm (RMS)
Aanbevolen luidsprekerimpedantie	4-16 ohm
Audio-ingangen	Phono (MM), CD, Tuner, Aux, 2x bandrecorder
Audio-uitgangen	Luidsprekers (A/B), Hoofdtelefoon, Pre-out, Bandrecorder
Frequentierespons	10 Hz - 50 kHz ±1 dB
Signaal-ruisverhouding	90 dB (lijn)
Totale harmonische vervorming	0,01% (bij 1 kHz, 50 W)
Belangrijkste functies	Ingangskeuze, volume, balans, bas/hoog, loudness, dempen, luidsprekers A/B
Onderhoud en reiniging	Afnemen met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.
Veiligheid	Niet blootstellen aan vocht, druppels of spatten. Ontkoppel bij onweer of langdurig niet-gebruik.
Onderdelen en repareerbaarheid	Neem contact op met een erkende Sony-service. Onderdelen beschikbaar onder referentie.
Algemene informatie	Handleiding beschikbaar in meerdere talen op notice-facile.com
Inbegrepen accessoires	Voedingskabel, gebruikershandleiding

Veelgestelde vragen - TA-F5000 SONY

Hoe sluit ik mijn luidsprekers aan op de TA-F5000?

Gebruik de schroefaansluitingen aan de achterzijde. Sluit de positieve draad (+) aan op de rode aansluiting en de negatieve (-) op de zwarte. U kunt de sets A of B gebruiken.

Waarom is er geen geluid?

Controleer of het apparaat is ingeschakeld, het volume niet op minimum staat en de geselecteerde bron correct is. Zorg er ook voor dat de dempen-modus niet is geactiveerd.

Kan ik een platenspeler aansluiten?

Ja, gebruik de Phono-ingang (MM). Zorg ervoor dat uw platenspeler is uitgerust met een bewegende magneet-element.

Hoe stel ik de bas en hoog in?

Draai aan de BASS- en TREBLE-knoppen op het voorpaneel om de bas en hoog aan te passen naar wens.

Waar dient de Loudness-functie voor?

De LOUDNESS-knop accentueert de bas en hoog bij laag volume om de gevoeligheid van het menselijk oor te compenseren.

Hoe gebruik ik de hoofdtelefoonuitgang?

Sluit uw hoofdtelefoon aan op de PHONES-aansluiting aan de voorzijde. Het geluid van de luidsprekers wordt dan automatisch uitgeschakeld.

Welke kabel gebruiken voor een cd-speler?

Gebruik een stereo RCA-kabel. Sluit deze aan op de CD-ingang aan de achterzijde van de receiver.

Kan ik opnemen vanaf de TA-F5000?

Ja, gebruik de TAPE REC-uitgangen om een bandrecorder of opnameapparaat aan te sluiten. Selecteer de op te nemen bron met de keuzeschakelaar.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek. Gebruik nooit chemicaliën, alcohol of schurende reinigingsmiddelen.

Wat te doen bij oververhitting?

Schakel het apparaat uit en laat het afkoelen. Zorg ervoor dat de ventilatiesleuven niet worden geblokkeerd en dat het apparaat op een goed geventileerde plaats staat.

GEBRUIKSAANWIJZING TA-F5000 SONY

Gebruiksaanwijzing ____ NL

Bruksanvisning S

Stel het apparaat niet bloot aan regen of vocht, om gevaar voor brand of een elektrische schok te voorkomen.

Om gevaar voor elektrische schokken te vermijden, dient u de behuizing van het apparaat nooit te openen. Laat onderhoud en eventuele reparatie over aan bevoegd vakpersoneel.

Plaats het apparaat niet in een gesloten ruimte, zoals een boekenrek of ingebouwde kast.

Voorzorgsmaatregelen

Veiligheid

• Demonteer in geen geval de behuizing van dit apparaat, aangezien dit kan leiden tot een elektrische schok. Laat inwendig onderhoud over aan bevoegd vakpersoneel.
• Mocht er vloeistof of een voorwerp in het apparaat terechtkomen, trek dan de stekker uit het stopkontakt en laat het apparaat eerst nakijken door een deskundige, alvorens het weer in gebruik te nemen.

Stroomvoorziening

• Kontrolcer voor het aansluiten van het apparaat eerst of de bedrijfspanning ervan wel overeenkomt met de plaatselijke netspanning. De bedrijfsspanning staat aangegeven op het naamplaatje aan de achterzijde van het apparaat.
• Trek de stekker van het netsnoer uit het stopkontakt wanneer u denkt het apparaat geruime tijd niet te zullen gebruiken. Om de aansluiting op het stopkontakt te verbreken, mag u uitsluitend aan de stekker trekken; trek nooit aan het snoer.

Opstelling

• Zet het apparaat op een goed geventileerde plaats, met rondom vrije luchtdoorstroming, om oververhitting van de inwendige onderdelen te voorkomen, in het belang van een langdurige betrouwbare werking.
• Plaats het apparaat niet in de buurt van een warmtebron of in direkt zonlicht. Vermijd tevens plaatsen met veel stof, vocht en mechanische trillingen of schokken.
• Zet nichts bovenop het apparaat. De ventilatie-openingen aan de bovenzijde mogen niet geblokkeerd worden, in het belang van een juist funktioneren van het apparaat en een langere levensduur van de componenten.

Aansluiten

Schakel de versterker uit en trek de stekker uit het stopkontakt, alvorens u de andere apparatuur gaat aansluiten.

Reinigen

Gebruik voor het reinigen van de ombouw, het voorpaneel en de bedieningsorganen een zachte doek, licht bevochtigd met wat milde vloeibare zeep. Gebruik geen schuurspons, schuurmiddelen of vluchtige stoffen zoals spiritus of benzine.

Om "rondzingen" van een hinderlijke fluittoon te voorkomen

Neem de volgende voorzorgen in acht: —verminder de geluidssterkte.

—zet uw platenspeler zo ver mogelijk uit de buurt van de luidsprekers.

—zet uw platenspeler op een stel in de audio-handel verkrijgbare isolerende voetjes.

—houd een aangesloten mikrofoon uit de buurt van de luidsprekers.

Voor de beste bescherming tegen rondzingen is het aanbevolen de luidsprekers en/of de platenspeler op een zwaar houten of stenen ondergrond te plaatsen.

Mocht u verder nog vragen of problemen met de bediening van het apparaat hebben, aarzel dan niet kontakt op te nemen met de dichtstbijzijnde Sony handelaar.

Welkom!

Hartelijk dank voor uw aankoop van deze Sony geïntegreerde stereo versterker. Lees, alvorens het apparaat in gebruik te nemen, deze gebruiksaanwijzing aandachtig door en bewaar deze voor eventuele naslag.

Omtrent deze handleiding

Ter verduidelijking

Op een aantal plaatsen in deze gebruiksaanwijzing zult u het onderstaande teken aantreffen:

Dit symbool vestigt uw aandacht op handige tips, die de bediening vergemakkelijken.

INHOUDSOPGAVE

Voorbereidingen

Uitpakken 4

Aansluitoverzicht 4

Aansluiten van geluidsapparatuur 5

Aansluiten van de luidsprekers 6

Aansluiten van het netsnoer 7

Luisteren naar muziek 8

Opnemen 10

Aanvullende informatie

Verhelpen van storingen 11

Overzicht van het voor- en achterpaneel 12

Uitpakken

Kontroleer of het onderstaande bijgeleverd toebehoren inderdaad in de verpakking van de versterker aanwezig is:

• Kortsluitstekkers* (2)
• Netsnoer (1)

* Voor verscheping vanaf de fabriek zijn deze aangebracht in de PHONO platenspeler-aansluitbussen.

Aansluitoverzicht

Op deze versterker kunt u de volgende geluidsapparatuur voor opname en weergave aansluiten. Volg de onderstaande aanwijzingen voor het aansluiten van de gewenste apparatuur. Zie voor de plaats en de benaming van de aansluitbussen het "Overzicht van het voor- en achterpaneel" op blz. 12.

Vóór het aansluiten

• Schakel eerst alle betrokken apparatuur uit, alvorens u begint met het aansluiten ervan.
• Sluit de netsnoeren van de apparatuur pas op het stopkontakt aan nadat alle andere aansluitingen in orde zijn.
• Gebruik voor het aansluiten de bij elk afzonderlijk apparaat bijgeleverde aansluitsnoeren. Zijn deze niet voldoende, dan kunt u zich in de audio-handel extra aansluitsnoeren aanschaffen.
• Steek alle stekkers stevig over de volle lengte in de aansluitbussen, om het optreden van brom en andere stoorgeluiden te voorkomen.
• Let bij het aansluiten op dat u de gekleurde stekkers van de aansluitsnoeren niet verwisselt; sluit rood aan op rood (rechts) en wit op wit (links), zowel op de versterker als op de aangesloten apparatuur.

Aansluiten van geluidsapparatuur

Overzicht

Hieronder ziet u hoe u de verschillende audio- componenten kunt aansluiten op de versterker.

Wat voor snoeren zijn er nodig?

Audio-aansluitsnoeren (niet bijgeleverd) (2 per cassettedeck of minidisc-recorder; 1 per stuk voor de platenspeler en andere componenten)

De pijl ç geeft de richting van de signaalstroom aan.

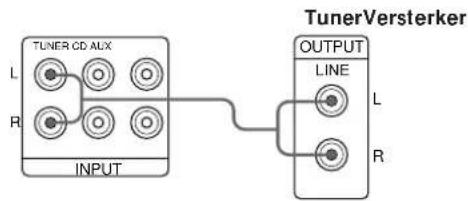

Tuner

CD-speler

Cassettedeck

Minidisc-recorder

1 Verwijder de kortsluitstekkers uit de PHONO stekkerbussen alvorens u de platenspeler hierop aansluit.

• Steek de kortsluitstekkers niet in de MD REC OUT, TAPE REC OUT of PRE OUT stekkerbussen van de versterker. Dit belemmert de geluidsweergave en kan storing in de werking van de versterker veroorzaken.
• Laat de kortsluitstekkers in de PHONO stekkerbussen zitten als u geen platenspeler aansluit. Losmaken van de kortsluitstekkers als er geen platenspeler is aangesloten kan storende bijgeluiden veroorzaken.

2 Sluit de audio-aansluitsnoeren aan.

- Als uw platenspeler is voorzien van een aardleiding

Sluit u deze aan op de y aardaansluiting van de versterker, om een storende bromtoon te voorkomen.

TV of videorecorder

Aktieve luidspreker e.d.

Aansluiten van de luidsprekers

Overzicht

Hieronder volgen de aanwijzingen voor het aansluiten van uw luidsprekers op de versterker. U kunt zowel normale als tweedraads-luidsprekers aansluiten.

Wat voor snoeren zijn er nodig?

Luidsprekersnoeren (niet bijgeleverd) (1 voor elke luidspreckerbox/2 voor elke tweedraads-luidspreker)

Strip ongeveer 15 mm van de plastic isolatie aan de uiteinden van het luidsprekersnoer, en draai de draden ineen. Let op dat u de polen van de luidsprekersnoeren niet verwisselt; sluit + (plus) op + aan en - (min) op -. Bij verwisselde aansluitingen kan er vervorming optreden en zal de basweergave niet naar behoren zijn. Het is aanbevolen de snoerader met het streepje (of een andere markering) altijd voor de plus-aansluitingen te gebruiken, om verwarring en verwisselde polariteit te voorkomen.

Aansluitingen

Aansluiten van de luidsprekersnoeren

Aansluiten van normale luidsprekers

Sluit de luidsprekers aan op de MAIN luidsprekeraansluitingen van de versterker.

Opmerking

Gebruik slechts luidsprekers met een nominale impedantie van 4 tot 16 ohm.

Aansluiten van luidsprekers met dubbele aansluitingen

Aangezien de beide paren luidspreker-aansluitingen van deze versterker, MAIN en BI-WIRE, geschikt zijn voor gelijktijdige weergave, kunt u deze gebruiken voor het aansluiten van luidsprekers met dubbele aansluitingen. Verbind de BI-WIRE aansluitingen met de hogetonen-eenheid van de luidspreker en de MAIN aansluitingen met de midden- of lagetonen-eenheid van elke luidsprekerbox.

Opmerking

Gebruikt u twee afzonderlijke paren luidsprekers tegelijk of sluit u luidsprekers aan met dubbele aansluitingen, gebruik dan slechts luidsprekers met een nominale impedantie van 8 tot 16 ohm.

Aansluiten van het netsnoer

Sluit het netsnoer pas op de onderstaande wijze aan op een wandstopkontakt nadat alle andere aansluitingen kompleet zijn gemaakt.

1 Steek de stekker van het bijgeleverde netsnoer in de AC IN (230 V) voedingsaansluiting op het achterpaneel.

2 Steek het andere uiteinde van het bijgeleverde netsnoer in een gewoon wandstopkontakt.

Opmerking

Zorg dat het netsnoer, de audio-aansluitsnoeren en de luidsprekersnoeren niet te dicht bij elkaar liggen. Wanneer de audio-aansluitsnoeren het netsnoer raken of wanneer het netsnoer of de luidsprekersnoeren te dicht langs de kaderantenne of de antennedraad van de tuner lopen, kan er storing ontstaan en kan de geluidskwaliteit teruglopen.

Luisteren naar muziek

2,634
1 Schakel de geluidsbron in waarnaar u wilt luisteren.
2 Draai de VOLUME regelaar geheel naar links (naar "0") om beschadiging van de luidsprekers door plotselinge harde geluiden te voorkomen.

3 Druk op de aan/uit-schakelaar (POWER) om de versterker in te schakelen.
Het POWER spanningslampje verandert van rood in groen.
4 Stel de ingangskeuzeschakelaar (INPUT SELECTOR) in op de gewenste geluidsbron.
Het indikatorlampje voor de gekozen geluidsbron licht op.

Voor luisteren naar een	Zet u de INPUT SELECTOR op
Grammofoonplaat	PHONO MC*/MM*
Radio-uitzending	TUNER
Compact disc	CD
Geluidsbron aangesloten op de AUX hulpingangen	AUX
Cassette	TAPE
Minidisc	MD

* Stel in op "MC" of "MM" voor een dynamisch, resp. magnetisch element.

5 Start de weergave van de geluidsbron.

6 Stel de geluidssterkte naar wens in met de VOLUME regelaar.

Luisteren via een hoofdtelefoon

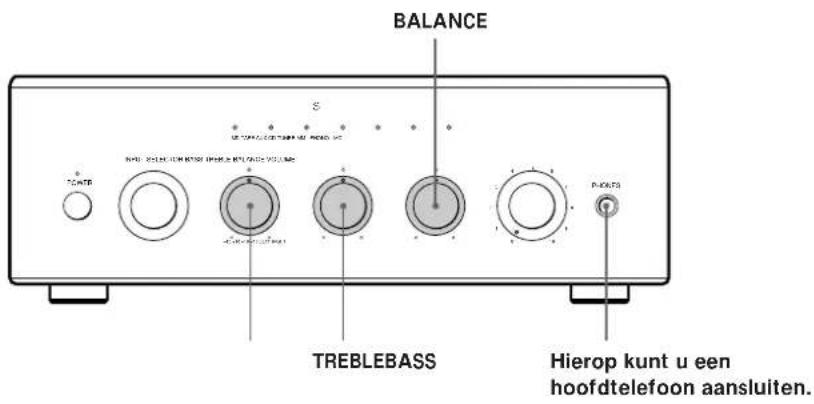

Sluit een hoofdtelefoon aan op de PHONES aansluiting. De luidsprekers geven dan geen geluid meer weer.

Om schade aan de versterker of de luidsprekers te voorkomen

Voor uitschakelen van de apparatuur kunt u het best de onderstaande volgorde aanhouden.

1 Draai de VOLUME regelaar geheel naar links (naar "0").

2 Schakel eerst de versterker uit.

3 Schakel tenslotte de geluidsbron uit.

Voor bijregelen van	Draait u aan
de lage tonen	BASS
de hoge tonen	TREBLE
de links/rechts balans	BALANCE

Om rondzingen te voorkomen

Het optreden van een hinderlijk geloei of fluittonen is te wijten aan "akoestische terugkoppeling". De door de luidsprekers afgegeven luchttrillingen worden via de vloer, kast, e.d. weer op de platenspeler overgebracht, door het element (of de mikrofoon) opgevangen, versterkt en door de luidsprekers nogmaals weergegeven. Rondzingen is niet alleen storend, maar kan de luidsprekers beschadigen en storing in de werking van de aangesloten apparatuur veroorzaken. Als dit verschijnsel zich voordoet, necmt u dan de volgende maatregelen:

• Verminder de geluidssterkte.
- Zet uw platenspeler zo ver mogelijk uit de buurt van de luidsprekers.
- Zet uw platenspeler op een stevige, goed geïsoleerde ondergrond.
- Zet uw platenspeler op een stel in de audio-handel verkrijgbare isolerende voetjes.
- Houd een aangesloten mikrofoon uit de buurt van de luidsprekers.

Voor de beste bescherming tegen rondzingen is het aanbevolen de luidsprekers en/of de platenspeler op een zwaar houten of stenen ondergrond te plaatsen.

Opmerking

Al te hard ingestelde muziek zal vervormd klinken en kan na verloop van tijd schade veroorzaken.

Basisbediening

Opnemen

Via deze versterker kunt u dezelfde geluidsbron op twee opname-apparaten tegelijk opnemen.

Als er zowel een cassettedeck als een minidisc-recorder zijn aangesloten, kunt u de gekozen geluidsbron tegelijk met deze beide apparaten opnemen.

Om schade aan de versterker of de luidsprekers te voorkomen

Voor uitschakelen van de apparatuur kunt u het best de onderstaande volgorde aanhouden.

1 Draai de VOLUME regelaar geheel naar links (naar "0").
2 Schakel eerst de versterker uit.
3 Schakel tenslotte de geluidsbron uit.

1 Schakel de geluidsbron in waarvan u wilt opnemen.
2 Druk op de aan/uit-schakelaar (POWER) om de versterker in te schakelen.

Het POWER spanningslampje verandert van rood in groen.

3 Stel de ingangskeuzeschakelaar (INPUT SELECTOR) in op de geluidsbron waarvan u wilt opnemen.

Voor opnemen van een	Zet u de INPUT SELECTOR op
Grammofoonplaat	PHONO MC*/MM*
Radio-uitzending	TUNER
Compact disc	CD
Geluidsbron aangesloten op de AUX hulpingangen	AUX
Cassette	TAPE
Minidisc	MD

* Stel in op "MC" of "MM" voor een dynamisch, resp. magnetisch element.

4 Maak de opname-apparatuur gereed voor opnemen en start de opname.
5 Start de weergave van de geluidsbron. De instelling van de volumeregelaar en de toonregelaars is niet van invloed op het opgenomen geluid.

Stoppen met opnemen

1 Onderbreek het opnemen op de opname-apparatuur.
2 Onderbreek het afspelen van de opgenomen geluidsbron.

Verhelpen van storingen

Mocht zich bij het gebruik van de versterker een van de onderstaande problemen voordoen, neemt u dan even deze lijst met kontrolepunten door. Is de storing aan de hand hiervan niet te verhelpen, raadpleeg dan a.u.b. uw dichtstbijzijnde Sony handelaar.

Er wordt geen geluid weergegeven.

/ Kontroleer of de stekkers van alle geluidsapparatuur stevig zijn aangesloten.
/ Zorg dat de aansluitingen van de versterker en de andere geluidsapparatuur juist gemaakt zijn.
/ Stel de INPUT SELECTOR ingangskeuzeschakelaar in op de gekozen geluidsbron.

Geen geluid van één kanaal of onevenwichtige weergave van links en rechts.

/ Verstel de BALANCE regelaar tot de beide kanalen evenwichtig klinken.
/ Kontroleer de geluidsbron-aansluitingen en de luidspreker-aansluiting van het niet-werkende kanaal.

Plotseling wegvallend geluid en een rood oplichtend POWER spanningslampje.

/ Er is kortsluiting in de luidsprekersnoeren. Kontroleer of de aansluitingen van de snoeren wellicht onderling kontakt maken.

Onvoldoende hoge of lage tonen.

/ Stel de TREBLE en BASS toonregelaars naar behoren in.
/ Stel de INPUT SELECTOR ingangskeuzeschakelaar in op het type element van uw platenspeler (zie blz. 8).
/ Verplaats de luidsprekers of schuif een gordijn of meubelstuk opzij, zodat er geen obstakels in de baan van het geluid zijn.

Het geluid klinkt vervormd.

/ Dit kan te wijten zijn aan het ingangssignaal (een zwak doorkomende radiozender e.d.).
/ De geluidssterkte staat te hoog ingesteld voor de luidsprekers. Verminder de geluidssterkte.

Ontbrekende lage tonen, verminderd stereo-effekt of onduidelijke plaatsing van de instrumenten.

/ De (+) en (−) polen van de luidspreker-aansluitingen zijn verwisseld. Sluit de luidsprekers met de korrekte polariteit van (+) en (−) aan.

Er klinkt een storende bromtoon of andere bijgeluiden.

/ Zorg dat de aarddraad van de platenspeler op een goed aardingspunt is aangesloten (zie blz. 5).
/ Kontroleer op losse kontakten; zorg voor stevige aansluitingen.
/ De stereo-installatie pikt storing op van een te dichtbij staand TV-toestel. Zet de geluidsapparatuur en de TV verder uit elkaar, of schakel de TV uit.

Het opnemen lukt niet.

/ Stel de INPUT SELECTOR ingangskeuzeschakelaar in op de gekozen geluidsbron voor opname.

Technische gegevens

Systeem

Eindversterker: Zuiver komplementaire SEPP MOS FET vermogen-versterker, met alle trappen direkt gekoppeld

Voorversterker: Ruisarme hoge-versterkingsfaktorequalizer-versterker + voorversterker voor dynamisch MC element

Voedingstrap: Hoge-capaciteit geavanceerde STD voeding

Nominaal	45 watt + 45 watt (DIN)
uitgangsvermogen(aan 4 ohm)	35 watt + 35 watt (RMS, 20 Hz tot 20 kHz)

Luidspreker-impedantie 4 tot 16 ohm

Totale harmonische vervorming

0,008% (aan 8 ohm, bij 10 watt uitgangsvermogen)

Dempingsfaktor 150

Frekwentiebereik

TUNER, CD, AUX, TAPE, MD:7 Hz tot 100 kHz ^-3 dBPHONO:20 Hz tot 20 kHz ± 3 dB

Ingangen

Ingangsgevoeligheid	PHONO MC: 0,18 mV, 100 ohm
	PHONO MM: 1,6 mV, 50 kOhm
	TUNER, CD, AUX, TAPE, MD: 150 mV, 20 kOhm

Signaal/ruisverhouding	PHONO MC: 75 dB (A-filter, 0,5 mV)
	PHONO MM: 85 dB (A-filter, 5 mV)
	TUNER, CD, AUX, TAPE, MD: 100 dB(ingang kortgesloten)

Uitgangen

Uitgangsspanning/ impedantie

MD REC OUT, TAPE REC OUT: 150 mV, 1 kOhmPRE OUT: 600 mV, 200 ohm

Hoofdtelefoon-uitgang

Geschikt voor hoog- en laagohmige hoofdtelefoons:10 mW (aan 8 ohm)

Instelbereik	BASS (100 Hz): ± 6 dB
toonregelaars	TREBLE (10 kHz): ± 6 dB

Algemeen

Stroomvoorziening

220 - 230 V wisselstroom, 50/60 Hz

Stroomverbruik

100 watt

Afmetingen (b/h/d)

Ca. 280 x 100 x 400 mm inkl.uitstekende onderdelen en knoppen

Gewicht

Ca. 7,0 kg

Bijgeleverd toebehoren

Kortsluitstekkers* (2) Netsnoer (1)

* Voor verscheping vanaf de fabriek zijn deze aangebracht in de PHONO platenspeler-aansluitbussen.

Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.

Overzicht van het voor- en achterpaneel

Zie voor nadere bijzonderheden de tussen haakjes genoemde bladzijden.

Voorpaneel

1 Aan/uit-schakelaar (POWER) (8)
2 Geluidsbron-indikatorlampjes (8, 10)
3 Hoofdtelefoon-aansluiting (PHONES) (9)
4 Volumeregelaar (VOLUME) (8)

5 Balansregelaar (BALANCE) (9)
6 Hogetonenregelaar (TREBLE) (9)
7 Lagetonenregelaar (BASS) (9)
8 Ingangskeuzeschakelaar (INPUT SELECTOR) (8, 10)

Achterpaneel

1 y aardaansluiting (5)
2 PHONO platenspeler-ingangen (5)
3 TAPE cassettedeck-aansluitingen (5)
4 PRE OUT voorversterker-uitgangen (5)
5 Netstroomingang (AC IN (230 V)) (7)

6 SPEAKERS luidspreker-aansluitingen (6)
7 MD minidisc-aansluitingen (5)
8 AUX hulpingangen (5)
9 CD-speler ingangen (5)
0 TUNER ingangen (5)

WARNING!
