TA-F5000 - Receptor SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor estéreo integrado
Marca	Sony
Modelo	TA-F5000
Dimensiones (An x Al x Pr)	430 x 140 x 300 mm
Peso	8 kg
Alimentación	220-240 V, 50/60 Hz
Consumo eléctrico	200 W (máx)
Potencia de salida	2 x 100 W a 8 ohmios (RMS)
Impedancia de altavoz recomendada	4-16 ohmios
Entradas de audio	Fono (MM), CD, Sintonizador, Aux, 2 x grabadora
Salidas de audio	Altavoces (A/B), Auriculares, Pre-out, Grabador
Respuesta en frecuencia	10 Hz - 50 kHz ±1 dB
Relación señal/ruido	90 dB (línea)
Distorsión armónica total	0,01% (a 1 kHz, 50 W)
Funciones principales	Selector de entrada, volumen, balance, graves/agudos, loudness, silencio, altavoces A/B
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes.
Seguridad	No exponer a la humedad, gotas o salpicaduras. Desconectar en caso de tormenta o si no se usa durante mucho tiempo.
Piezas de repuesto y reparabilidad	Contactar con un servicio autorizado Sony. Piezas disponibles bajo referencia.
Información general	Manual disponible en varios idiomas en notice-facile.com
Accesorios incluidos	Cable de alimentación, manual de instrucciones

Preguntas frecuentes - TA-F5000 SONY

¿Cómo conectar mis altavoces al TA-F5000?

Utilice los terminales de tornillo en la parte trasera. Conecte el cable positivo (+) al terminal rojo y el negativo (-) al terminal negro. Puede usar los conjuntos A o B.

¿Por qué no hay sonido?

Verifique que el dispositivo esté encendido, que el volumen no esté al mínimo y que la fuente seleccionada sea la correcta. Asegúrese también de que el modo muting no esté activado.

¿Puedo conectar un tocadiscos?

Sí, use la entrada Fono (MM). Asegúrese de que su tocadiscos esté equipado con una cápsula magnética de imán móvil.

¿Cómo ajustar los graves y agudos?

Gire las perillas BASS y TREBLE en el panel frontal para ajustar los graves y agudos según sus preferencias.

¿Para qué sirve la función Loudness?

La tecla LOUDNESS acentúa los graves y agudos a bajo volumen para compensar la sensibilidad del oído humano.

¿Cómo usar la salida de auriculares?

Conecte sus auriculares al conector PHONES en la parte frontal. El sonido de los altavoces se corta automáticamente.

¿Qué cable usar para un reproductor de CD?

Use un cable RCA estéreo. Conéctelo a la entrada CD en la parte trasera del receptor.

¿Puedo grabar desde el TA-F5000?

Sí, use las salidas TAPE REC para conectar una grabadora o registrador. Seleccione la fuente a grabar con el selector.

¿Cómo limpiar el dispositivo?

Use un paño suave y seco. Nunca use productos químicos, alcohol o limpiadores abrasivos.

¿Qué hacer en caso de sobrecalentamiento?

Apague el dispositivo y déjelo enfriar. Asegúrese de que las ranuras de ventilación no estén obstruidas y que el dispositivo esté colocado en un lugar bien ventilado.

MANUAL DE USUARIO TA-F5000 SONY

Manual de instrucciones ____ E

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

Precauciones

Seguridad

• No desarme la unidad, ya que esto podría resultar en descargas eléctricas.
  En caso de avería, solicite los servicios de personal cualificado solamente.
• Si dentro del amplificador cae algún objeto sólido o líquido, desenchúfelo y haga que sea revisado por personal cualificado.

Fuentes de alimentación

• Antes de utilizar el amplificador, compruebe si su tensión de alimentación es idéntica a la de la red local. La tensión de alimentación está indicada en la placa de características de la parte posterior del amplificador.
• Cuando no vaya a utilizar el amplificador durante mucho tiempo, desenchúfelo de la red. Para desconectar el cable de alimentación, tire del enchufe. No tire nunca del propio cable.

Ubicación

• Coloque el amplificador en un lugar adecuadamente ventilado para evitar el recalentamiento interior y prolongar su duración útil.
• No coloque el amplificador cerca de fuentes térmicas, ni sometido a la luz solar directa, polvo excesivo, ni a los golpes.
• No coloque nada sobre el amplificador, ya que podría bloquear los orificios de ventilación y provocar su mal funcionamiento

Operación

Antes de conectar otros componentes, cerciórese de poner en OFF el interruptor de alimentación de este amplificador y de desconectarlo de la toma de la red.

Limpieza

Limpie la caja, los paneles, y los controles con un paño suave ligeramente humedecido en una solución poco concentrada de detergente. No utilice ningún tipo de estropajos, polvos abrasivos, ni disolventes como alcohol o bencina.

Prevención de aullido

Haga lo siguiente:

—reduzca el volumen.

—aleje el giradiscos lo más posible de los altavoces.
—utilice aisladores adquiridos en un establecimiento del ramo colocados en la base del giradiscos.
—mantenga el micrófono alejado los altavoces mientras esté utilizándolo.

Para más protección contra el aullido, coloque los altavoces o el giradiscos sobre un tablero de madera o un bloque de hormigón pesado.

Si tiene alguna pregunta o problema con respecto a su reproductor, consulte a su proveedor Sony.

¡ Bienvenido!

Muchas gracias por la adquisición de este amplificador estéreo integrado Sony. Antes de utilizar el amplificador, lea detenidamente este manual de instrucciones, y consérvelo para futuras referencias.

ÍNDICE

Preparativos

Desembalaje 4 Descripción general de las conexiones 4 Conexión de componentes de audio 5 Conexión del sistema de altavoces 6 Conexión del cable de alimentación 7

Sobre este manual

Convencionalismos

En este manual se utilizan los iconos siguientes:

Indica consejos y sugerencias para facilitar las tareas.

Escucha de música 8

Grabación 10

Información adicional

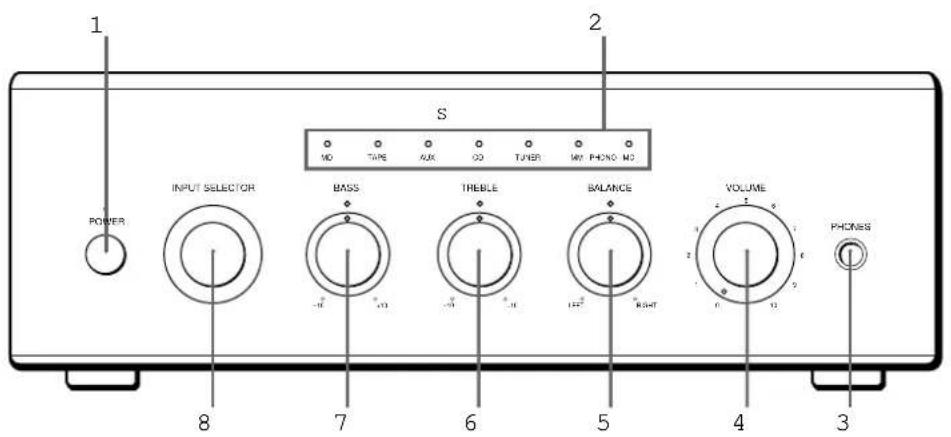

Solución de problemas 11 Especificaciones 11 Descripción de los paneles frontal y posterior 12

Desembalaje

Compruebe si ha recibido los accesorios siguientes.

• Clavijas cortocircuitadoras* (2)
• Cable de alimentación (1)
  * Enchufadas en las tomas PHONO cuando el amplificador sale de fábrica.

Descripción general de las conexiones

El amplificador le permitirá conectar y controlar los componentes de audio siguientes. Para conectar los componentes deseados, siga los procedimientos indicados. Para aprender la ubicación y el nombre de cada toma, consulte "Descripción de los paneles frontal y posterior" de la página 12.

Antes de comenzar

• Antes de realizar cualquier conexión, desconecte la alimentación de todos los componentes.
• No conecte los cables de alimentación de CA de los diversos componentes antes de haber realizado todas las conexiones.
• Para realizar las conexiones, utilice los cables conectores de audio suministrados con cada componente.
  Si es necesario, adquiera cables conectores opcionales.
• Para evitar zumbidos y ruidos, cerciórese de realizar conexiones firmes.
• Cuando conecte un cable conector de audio, cerciórese de hacer coincidir las tomas del canal derecho (R) e izquierdo (L) del amplificador con las tomas R y L de los demás componentes.

Conexión de componentes de audio

Descripción general

A continuación se indica cómo conectar sus componentes de audio al amplificador.

¿Qué cables se necesitan?

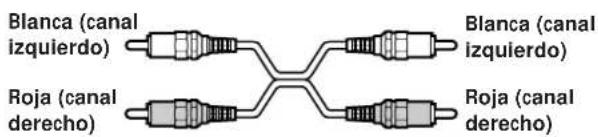

Cables conectores de audio (no suministrados) (1 por cada componente y giradiscos, 2 por cada deck de cassettes o deck de minidiscos)

Conexiones

La flecha ç indica el flujo de la señal.

Sintonizador

Reproductor de discos compactos

Deck de cassettes

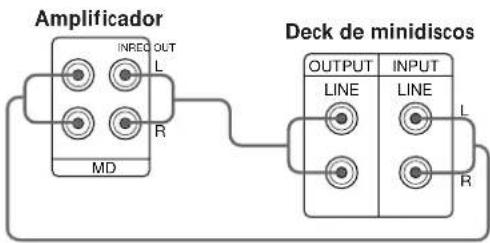

Deck de minidiscos

Giradiscos

1 Extraiga las clavijas cortocircuitadoras de las tomas PHONO antes de conectar los cables.

• No inserte las clavijas cortocircuitadoras en las tomas MD REC OUT, TAPE REC OUT, ni PRE OUT. Si lo hiciese, podría cortarse la salida del amplificador o provocar el mal funcionamiento de la unidad.
• Cuando no vaya a conectar un giradiscos, deje las clavijas cortocircuitadoras en las tomas PHONO. El extraer las clavijas cortocircuitadoras sin conectar un giradiscos podría causar ruido en la señal de audio.

2 Conecte los cables conectores de audio.

- Si su giradiscos posee conductor de puesta a tierra

Para evitar zumbidos, conecte el conductor de puesta a tierra al terminal de tierra y del amplificador.

Televisor o videograbadora

Preparativos

Altavoz activo, etc.

Conexión del sistema de altavoces

Descripción general

A continuación se indica cómo conectar un par de altavoces al amplificador. Usted podrá realizar una conexión normal o con cable doble.

¿Qué cables se necesitan?

Cables para altavoces (no suministrados) (1 por cada altavoz/2 por cada altavoz con conexión doble)

Retuerza los extremos pelados del cable unos 15 mm.

Cerciórese de hacer coincidir los conductores de los cables de los altavoces con los terminales apropiados: + a + y - a -. Si invirtiese los conductores, el sonido se distorsionaría, y habría carencia de graves. Recomendamos designar el conductor con raya (o marcado) como "+" para ayudar a evitar la inversión accidental de la polaridad.

Conexiones

Para conectar los cables de los altavoces

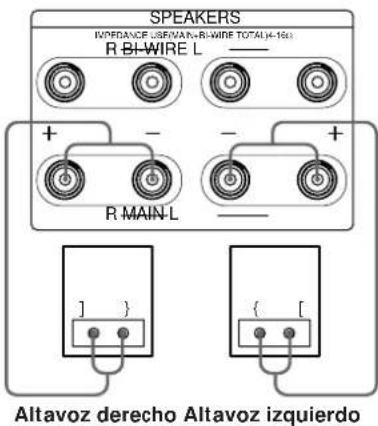

Conexión a altavoces normales

Conecte los altavoces a los terminales MAIN del amplificador.

Nota

Utilice altavoces con una impedancia nominal de 4 a 16 ohmios.

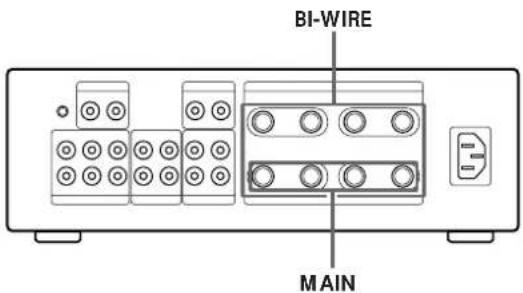

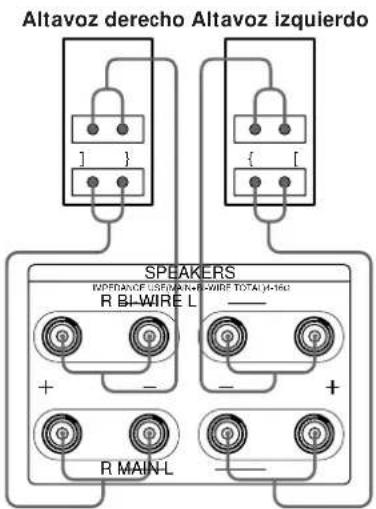

Conexión a altavoces con sistema de cable doble

Como los terminales MAIN y BI-WIRE proporcionan salida simultánea, podrá utilizarlos para la conexión con cable doble de un par de altavoces compatibles. Conecte los terminales BI-WIRE a la unidad de alta frecuencia del altavoz y los terminales a la unidad de baja frecuencia (o gama media) del altavoz.

Nota

Cuando conecte simultáneamente la salida a dos sistemas de altavoces, o conecte altavoces con sistema de cable doble, utilice altavoces con una impedancia nominal de 8 a 16 ohmios.

Conexión del cable de alimentación

Para conectar este amplificador a un tomacorriente de CA, después de haber finalizado las conexiones anteriores, realice lo siguiente.

1 Conecte el cable de alimentación suministrado a la toma AC IN (230 V).

2 Conecte el otro extremo del cable de alimentación suministrado a un tomacorriente de CA.

Nota

Separe el cable de alimentación, los cables conectores de audio, y los cables de los altavoces. Si los cables conectores entrasen en contacto con el cable de alimentación, o si el cable de alimentación o los cables de los altavoces estuviesen colocados cerca de la antena de cuadro o la monofilar del sintonizador, podría producirse ruido o el deterioro del sonido.

Escucha de música

2,634

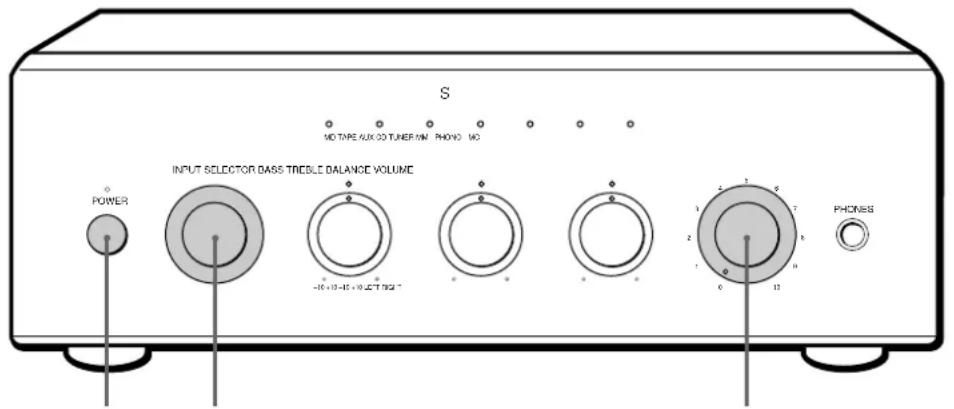

1 Conecte la alimentación de la fuente de programas que desee escuchar.
2 Gire VOLUME completamente hacia la izquierda hasta ("0") para evitar dañar los altavoces con una salida excesiva.
3 Presione POWER para conectar la alimentación del amplificador. El indicador POWER cambiará de rojo a verde.
4 Ponga INPUT SELECTOR en la fuente de programas respectiva.

El indicador para la fuente de programas seleccionada se encenderá.

Para escuchar	ponga INPUT SELECTOR en
discos analógicos	PHONO MC*/MM*
programas de radiodifusión	TUNER
discos compactos	CD
la fuente conectada a AUX	AUX
cassettes	TAPE
minidiscos	MD

* Seleccione MC o MM de acuerdo con el tipo de cápsula que esté utilizando.

5 Ponga en reproducción la fuente de programas.
6 Ajuste el volumen girando VOLUME.

Para escuchar a través de auriculares

Conecte un par de auriculares a PHONES. A través de los altavoces no saldrá sonido.

Para evitar dañar el amplificador o los altavoces

Recomendamos realizar el procedimiento siguiente para desconectar la alimentación.

1 Gire VOLUME completamente hacia la izquierda (hasta "0").
2 Desconecte la alimentación del amplificador.
3 Desconecte la alimentación de la fuente de programas.

Para ajustar	gire
los graves	BASS
los agudos	TREBLE
el equilibrio	BALANCE

Para evitar el aullido

Este fenómeno denominado "retroalimentación acústica" ocurre cuando las vibraciones de los altavoces se transmiten a través del aire o de objetos sólidos (como estantes, un armario, o el suelo) a la aguja de un giradiscos (o a un micrófono), se amplifican, y se reproducen de nuevo a través de los altavoces.

Si ocurre aullido, puede dañar los altavoces o hacer que los componentes conectados funcionen mal. Si se produce aullido, compruebe lo siguiente.

• Reduzca el volumen con VOLUME.
• Aleje los altavoces del giradiscos.
• Coloque el giradiscos sobre una superficie sólida.
• Utilice aisladores de audio adquiridos en un establecimiento del ramo.
• Cuando utilice un micrófono, aléjelo de los altavoces.

Para reducir más la posibilidad de que se produzca aullido, coloque los altavoces o el giradiscos sobre un tablero de madera o un bloque de hormigón pesado.

Nota

La salida continua a altos niveles puede causar la distorsión del sonido.

Operaciones básicas

Grabación

Usted podrá grabar simultáneamente en dos componentes

Si conecta un deck de cassettes y un deck de minidiscos, la fuente de programas seleccionada podrá grabarse en ambos decks.

Para evitar dañar el amplificador o los altavoces

Recomendamos realizar el procedimiento siguiente para desconectar la alimentación.

1 Gire VOLUME completamente hacia la izquierda ("0").
2 Desconecte la alimentación del amplificador.
3 Desconecte la alimentación de la fuente de programas.

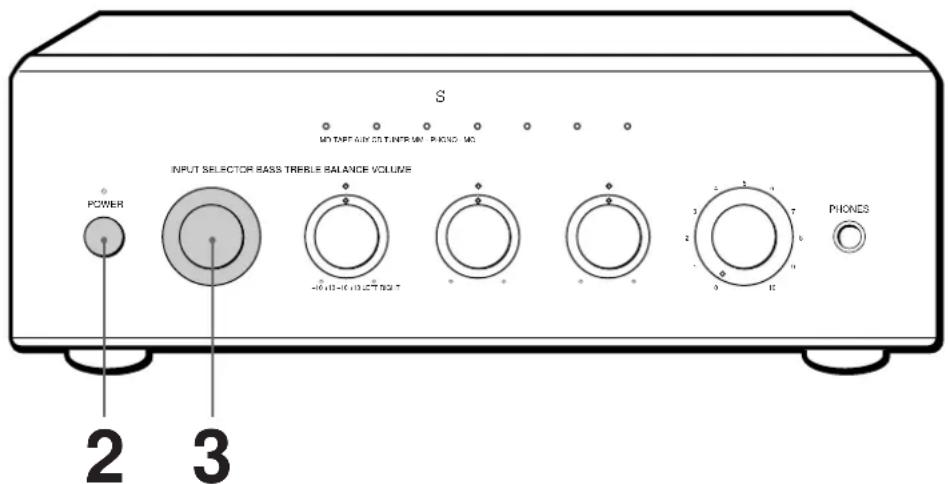

1 Conecte la alimentación de la fuente de programas que desee grabar.
2 Presione POWER para conectar la alimentación del amplificador.

El indicador POWER cambiará de rojo a verde.

3 Seleccione la fuente de programas girando INPUT SELECTOR.

Para grabar	ponga INPUT SELECTOR en
discos analógicos	PHONO MC*/MM*
programas de radiodifusión	TUNER
discos compactos	CD
la fuente conectada a AUX	AUX
cassettes	TAPE
minidiscos	MD

* Seleccione MC o MM de acuerdo con el tipo de cápsula que esté utilizando.

4 Prepare el componente para grabación, y después inicie ésta.
5 Inicie la reproducción de la fuente de programas. El ajuste del tono o del volumen no afectará el sonido grabado.

Para parar la grabación

1 Pare la grabación del componente para grabación.
2 Pare la reproducción del componente para reproducción.

Solución de problemas

Si experimenta cualquiera de las dificultadas siguientes al utilizar el amplificador, utilice esta guía para solucionar el problema. Si el problema persiste, consulte a su proveedor Sony.

No hay salida de sonido.

/ Conecte firmemente los cables conectores de audio.
/ Conecte correctamente el amplificador y los demás componentes de audio.

/ Gire INPUT SELECTOR hasta la fuente de programas apropiada.

No hay sonido a través de un canal o la salida de los altavoces está desequilibrada.

/ Gire BALANCE para ajustar el equilibrio.

/ Compruebe el altavoz y las conexiones de entrada del canal silencioso.

El sonido se pierde repentinamente y el indicador POWER se enciende en rojo.

/ Los cables de los altavoces están cortocircuitados. Cerciórese de conectarlos correctamente.

Los graves o los agudos son débiles.

/ Ajuste el control BASS o TREBLE.

/ Gire INPUT SELECTOR para seleccionar el tipo apropiado de cápsula (consulte la página 8).

/Cambie la posición de los altavoces o las condiciones de la sala para eliminar las obstrucciones que pueda haber en la vía del sonido.

El sonido se oye distorsionado.

/ La señal de entrada está inadecuadamente seleccionada.

/ La capacidad de los altavoces es insuficiente. Reduzca el volumen.

El sonido carece de graves o se nota ambigüedad en la ubicación de los altavoces.

/ La polaridad de los cables y de los terminales de altavoces está invertida. Vuelva a conectar los altavoces con la polaridad correcta.

El sonido se oye con zumbidos o ruidos.

/Ponga el giradiscos a tierra (consulte la página 5).

/Conecte firmemente los cables conectores de audio.

/ El amplificador está captando interferencias de un televisor. Aleje el amplificador del televisor o desconecte la alimentación de éste.

No es posible grabar.

/ Gire INPUT SELECTOR hasta la fuente de programas apropiada.

Especificaciones

Sistema

Amplificador de potencia: Amplificador de potencia SEPP MOSF FET puramente complementario con todas las etapas directamente acopladas

Preamplificador: Amplificador ecualizador de alta ganancia y bajo ruido + amplificador de entrada para MC

Sección de alimentación: Fuente de alimentación de gran capacidad STD avanzada

Salida nominal(a 4 ohmios)	45 W + 45 W (DIN)35 W + 35 W (valor eficaz, 20 Hz a 20 kHz)
Impedancia de los altavoces	4 a 16 ohmios
Distorsión armónica total	0,008% (con 8 ohmios, salida de 10 W)
Factor de amortiguación	150
Respuesta en frecuencia	TUNER, CD, AUX, TAPE, MD: 7 Hz a 100 kHz _-3^-0 dBPHONO:20 Hz a 20kHz ± 3 dB

Entradas

Sensibilidad e impedancia de entrada

PHONO MC: 0,18 mV, 100 ohmiosMM: 1,6 mV, 50 kiloohmiosTUNER, CD, AUX, TAPE, MD: 150 mV, 20 kiloohmios

Relación señal-ruido

PHONO MC:75 dB (Fil A, 0,5 mV)MM: 85 dB (Fil A, 5 mV)TUNER, CD, AUX, TAPE, MD: 100 dB(entrada cortocircuitada)

Salidas

Nivel/impedancia de salida

MD REC OUT, TAPE REC OUT: 150 mV, 1 kiloohmioPRE OUT: 600 mV, 200 ohmios

Salida para auriculares

Correspondiente a altavoces de baja/ alta impedancia: 10 mW (8 ohmios)

Controles de tono	BASS (100 Hz): ±6 dB
	TREBLE (10 kHz): ±6 dB

Generales

Alimentación

220 - 230 V CA, 50/60 Hz

Consumo

100 W

Dimensiones (aprox.) (an/al/prf)

280 x 100 x 400 mm, incluyendo partes y controles salientes

Accesorios suministrados

Clavijas cortocircuitadoras* (2) Cable de alimentación (1)

* Insertadas en las tomas PHONO al salir de fábrica

El diseño y las especificaciones están sujetos a cambio sin previo aviso.

Descripción de los paneles frontal y posterior

Con respecto a los detalles, consulte las páginas indicadas entre paréntesis.

Panel frontal

1 Interruptor de alimentación (POWER) (8)
2 Indicador de fuente de entrada (8, 10)
3 Toma para auriculares (PHONES) (9)
4 Control de volumen (VOLUME) (8)

5 Control de equilibrio (BALANCE) (9)
6 Control de agudos (TREBLE) (9)
7 Control de graves (BASS) (9)
8 Selector de entrada (INPUT SELECTOR) (8, 10)

Panel posterior

1 Terminal de puesta a tierra y (5)
2 Tomas para giradiscos (PHONO) (5)
3 Tomas para deck de cassettes (TAPE) (5)
4 Tomas de salida de preamplificación (PRE OUT) (5)
5 Toma de entrada de alimentación (AC IN)

(230 V) (7)

6 Terminales para altavoces (SPEAKERS) (6)
7 Tomas para deck de minidiscos (MD) (5)
8 Tomas para componentes auxiliares (AUX) (5)
9 Tomas para reproductor de discos compactos (CD) (5)
0 Tomas para sintonizador (TUNER) (5)

ADVERTÊNCIA

Para escutar por auscultadores

/ Sinal de entrada seleccionado inapropriadamente.
/ Capacidade de entrada insuficiente dos altifalantes. Reduza o volume.

Fichas curto-circuitadoras* (2)

0 TUNER do sintonizador (5)

VORSICHT
