Preguntas frecuentes - TA-VE700 SONY

¿Cómo conectar los altavoces al Sony TA-VE700?

Conecte los altavoces delanteros a los terminales FRONT SPEAKERS A (o B si tiene un segundo par). Use los terminales SURROUND SPEAKERS CENTER para el altavoz central y SURROUND SPEAKERS REAR para los altavoces traseros. Pele aproximadamente 15 mm de cable y respete la polaridad (+/-). El subwoofer amplificado se conecta a la toma dedicada.

¿Cómo seleccionar el modo Dolby Pro Logic?

Presione SOUND FIELD ON/OFF para activar los campos sonoros. Luego, presione GENRE para elegir PRO LOGIC, luego MODE para seleccionar el modo (PRO LOGIC, ENHANCED). Para ajustar el modo de canal central, use la tecla CENTER MODE (PHANTOM, 3 CH LOGIC, NORMAL, WIDE).

¿Cómo programar el control remoto para controlar otros dispositivos?

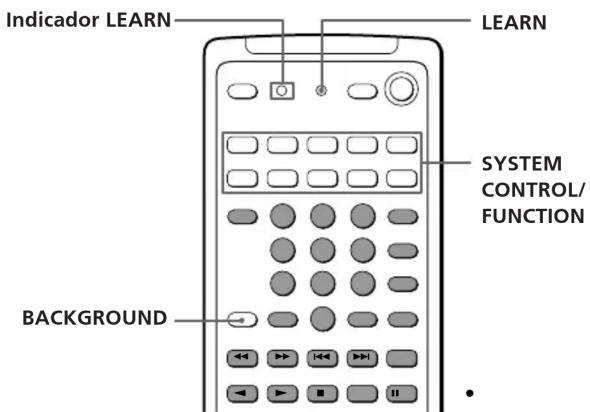

Coloque los dos controles remotos uno frente al otro a 5 cm. Presione la tecla LEARN del control remoto del TA-VE700 hasta que el indicador se encienda. Luego, presione la tecla a programar (p.ej., CD) y mantenga presionada la tecla correspondiente del otro control remoto hasta que el indicador permanezca encendido. Repita para cada tecla y termine presionando LEARN.

¿Qué hacer si el sonido es muy bajo o no hay sonido?

Primero verifique que los altavoces estén correctamente conectados y que el selector SPEAKERS esté en la posición correcta (A, B o A+B). Asegúrese de que la función MUTING no esté activada (presione la tecla MUTING del control remoto). Verifique también que el volumen (MASTER VOLUME) no esté al mínimo y que la fuente esté seleccionada correctamente.

¿Cómo ajustar el volumen de los altavoces para Dolby Pro Logic?

Use el tono de prueba: presione TEST TONE en el control remoto. Cada altavoz emite un ruido por turno. Ajuste los niveles con las teclas CENTER LEVEL (altavoz central) y REAR LEVEL (altavoces traseros). Para el equilibrio delantero izquierdo/derecho, use el control BALANCE en el amplificador.

¿Cómo grabar una fuente de audio en cassette o MD?

Seleccione la fuente (p.ej., CD) con una tecla de función. Inserte un cassette virgen en la platina y ajuste el nivel de grabación si es necesario. Inicie la grabación en la platina, luego la reproducción en el reproductor CD. La señal se enruta a través del amplificador sin necesidad de cableado directo.

¿Qué significan los modos de canal central (PHANTOM, NORMAL, etc.)?

PHANTOM: sin altavoz central, el sonido central se distribuye en los altavoces delanteros. 3 CH LOGIC: sin altavoces traseros, el sonido trasero se mezcla con los delanteros. NORMAL: con un altavoz central pequeño, los graves del centro se envían a los delanteros. WIDE: con un altavoz central grande, todos los canales se reproducen íntegramente.

¿Cómo usar la función de apagado automático (Sleep)?

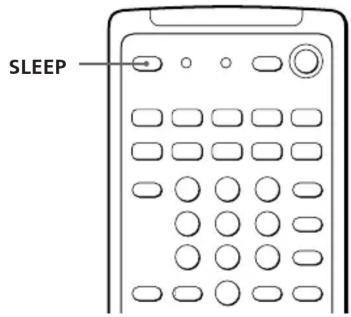

Presione la tecla SLEEP del control remoto. Cada presión cambia la duración (p.ej., 30 min, 1 h, etc.). También puede ajustar una duración precisa con las teclas ∨/∧ después de presionar SLEEP. El dispositivo se apaga automáticamente al final del tiempo elegido.

¿Qué cables son necesarios para conectar un televisor al receptor?

Use cables de audio/video compuestos (conectores RCA: amarillo para video, blanco/rojo para audio) o un cable S-Video para mejor calidad. Conecte las salidas del televisor o videograbadora a las tomas TV/LD o VIDEO 1/2 del amplificador. Para el sonido, prefiera la salida de audio del televisor al amplificador.

¿Cómo limpiar el Sony TA-VE700?

Desconecte el dispositivo. Limpie la carcasa, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente suave. Nunca use estropajos abrasivos, polvo limpiador, alcohol o bencina. Evite que entre líquido al interior.

MANUAL DE USUARIO TA-VE700 SONY

Manual de Instrucciones ____

Para evitar incendios y el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

Precauciones

Seguridad

- Si dentro del amplificador cae algún objeto sólido o líquido, desenchúfelo y haga que sea revisado por personal cualificado.

Fuentes de alimentación

• Antes de utilizar el amplificador, compruebe si su tensión de alimentación es idéntica a la de la red local. La tensión de alimentación está indicada en la placa de características de la parte posterior del amplificador.
• El amplificador no se desconectará de la fuente de alimentación de CA (red) mientras permanezca enchufado a una toma de la misma, incluso aunque ponga en OFF su interruptor de alimentación.
• Cuando no vaya a utilizar el amplificador durante mucho tiempo, desenchúfelo de la red. Para desconectar el cable de alimentación, tire del enchufe. No tire nunca del propio cable.
• El cable de alimentación de CA solamente deberá ser cambiado en un taller de reparaciones cualificado.
• El interruptor de alimentación principal se encuentra en la parte frontal exterior.

Ubicación

• Coloque el amplificador en un lugar adecuadamente ventilado para evitar el recalentamiento interior y prolongar su duración útil.
• No coloque el amplificador cerca de fuentes térmicas, ni sometido a la luz solar directa, polvo excesivo, ni a los golpes.
• No coloque nada sobre el amplificador, ya que podría bloquear los orificios de ventilación y provocar su mal funcionamiento.

Operación

- Antes de conectar otros componentes, cerciórese de poner en OFF el interruptor de alimentación de este amplificador y de desconectarlo de la toma de la red.

Limpieza

- Limpie la caja, los paneles, y los controles con un paño suave ligeramente humedecido en una solución poco concentrada de detergente. No utilice ningún tipo de estropajos, polvos abrasivos, ni disolventes como alcohol o bencina.

Si tiene cualquier pregunta o problema en relación con su amplificador, consulte a su proveedor Sony más cercano.

Descripción de este manual

En este manual de instrucciones se describen los controles del amplificador. Usted también podrá utilizar los controles del telemando si poseen nombres iguales o similares a los del amplificador.

• En la sección "Descripción de las teclas del telemando" de la página 23 se ofrece un resumen de las teclas de dicho telemando.
• En este manual se utilizan los iconos siguientes:

Indica que usted podrá utilizar el telemando para realizar la tarea. Indica consejos y sugerencias para facilitar las tareas.

Este amplificador posee el sistema Dolby Surround. Fabricado bajo licencia de Dolby Laboratories Licensing Corporation. DOLBY, el símbolo de la doble D ☐ y PRO LOGIC son marcas de Dolby Laboratories Licensing Corporation.

ÍNDICE

Preparativos

Desembalaje 4 Descripción general de las conexiones 4 Conexión de componentes de audio 5 Conexión de sistemas de altavoces 5 Conexión de un televisor/videograbadora 6 Conexión de CA 7 Antes de utilizar su amplificador 8

Operaciones del amplificador

Selección de un componente 9 Indización de nombres de fuentes de programas 11 Grabación 11 Utilización del temporizador cronodesconectador 12

Utilización de campos acústicos

Utilización de campos acústicos programados 13 Para aprovechar las ventajas de los campos acústicos 14 Personalización de los campos acústicos 14 Disfrute al máximo de sonido Dolby Pro Logic Surround 15

Operaciones remotas avanzadas

Control de un componente durante la utilización de otro (Operación de fondo) 17 Cambio del ajuste de fábrica de una tecla de función 17 Programación del telemando 18

Información adicional

Solución de problemas 19 Especificaciones 20 Glosario 20

Descripción del panel posterior 22

Descripción de las teclas del telemando 23

Compruebe si ha recibido los accesorios siguientes con el amplificador:

• Telemando (1)
• Pilas de tamaño AA (R6) (2)

Colocación de las pilas en el telemando

Inserte dos pilas de tamaño AA (R6) de acuerdo con + y – del compartimiento de las mismas. Cuando utilice el telemando, apunte con él hacia el sensor de control remoto R del amplificador.

Cuándo reemplazar las pilas

En utilización normal, las pilas durarán unos 6 meses. Cuando el telemando no pueda controlar el amplificador, reemplace ambas pilas por otras nuevas.

Notas

• No deje el telemando en un lugar extremadamente cálido ni húmedo.
• No utilice una pila nueva con otra vieja.
• No exponga el sensor de control remoto a la luz solar directa ni a la de aparatos de iluminación. Si lo hiciese, podría causar un mal funcionamiento.
• Cuando no vaya a utilizar el telemando durante mucho tiempo, extráigale las pilas a fin de evitar el daño que podría causar el electrólito de las mismas.

Descripción general de las conexiones

El amplificador le permitirá conectar y controlar los componentes de audio/vídeo siguientes. Para conectar al amplificador los componentes deseados, siga los procedimientos de las páginas especificadas. Para aprender la ubicación y el nombre de cada toma, consulte “Descripción del panel posterior” de la página 22.

Antes de comenzar

• Antes de realizar cualquier conexión, desconecte la alimentación de todos los componentes.
• No conecte el cable de alimentación de CA antes de haber realizado todas las conexiones.
• Cerciórese de realizar conexiones firmes para evitar zumbidos y ruidos.
• Cuando conecte un cable de audio/vídeo, cerciórese de hacer coincidir las clavijas codificadas en color con las tomas apropiadas de los componentes.
  Amarilla (vídeo) a amarilla, blanca (canal izquierdo de audio) a blanca, y roja (canal derecho de audio) a roja.

Conexión de componentes de audio

Descripción general

En esta sección se describe cómo conectar sus componentes de audio al amplificador.

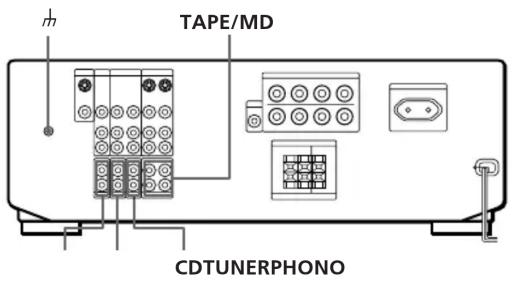

Con respecto a la ubicación específica de los terminales, consulte la ilustración siguiente.

¿Qué cables se necesitan?

Cables conectores de audio (no suministrados) (1 para el reproductor de discos compactos y el sintonizador (giradiscos, si es necesario), 2 para el deck de cassettes, o el deck de minidiscos)

Conexiones

La flecha ⟶ indica el flujo de la señal.

Reproductor de discos compactos

Sintonizador

Deck de cassettes/deck de minidiscos

Giradiscos

Amplificador Giradiscos

- Si su giradiscos posee conductor de puesta a tierra Para evitar zumbidos, conecte el conductor de puesta a tierra al terminal de tierra y del amplificador.

¿Qué hacer a continuación?

Vaya a la sección siguiente para conectar los altavoces.

Conexión de sistemas de altavoces

Descripción general

En esta sección se describe cómo conectar sus altavoces al amplificador. Aunque se requieren altavoces delanteros (izquierdo y derecho), el central y los traseros son opcionales.

La adición de un altavoz central y de altavoces traseros reforzará los efectos perimétricos. La conexión de un altavoz de graves activo aumentará la respuesta en graves.

Con respecto a la ubicación específica de los terminales, consulte la ilustración siguiente.

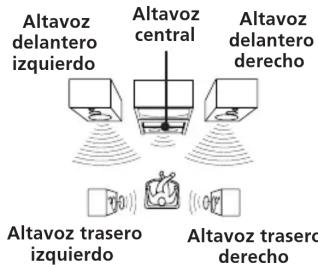

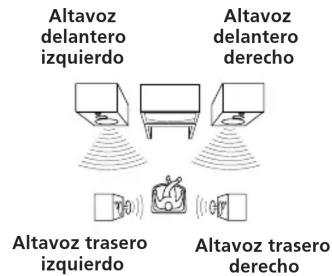

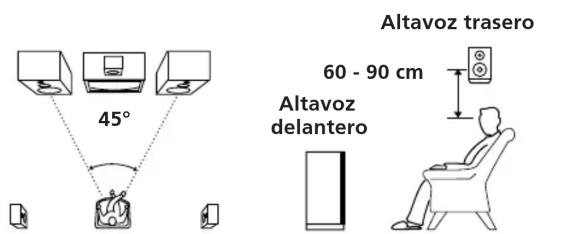

Para obtener el óptimo sonido perimétrico, coloque los altavoces como se muestra en la ilustración siguiente.

(Continúa)

Preparativos

¿Qué cables se necesitan?

- Cable de altavoz (no suministrado) (1 para cada altavoz)

Retuerza unos 15 mm de los extremos pelados del cable. Cerciórese de hacer coincidir el conductor del cable de altavoz con el terminal apropiado del componente: + a + y - a -. Si invirtiese los conductores, el sonido se oiría distorsionado, y habría carencia de graves.

- Cable de audio monoaural (no suministrado) (1 para un altavoz de graves activo)

Conexiones

Para conectar los cables de los altavoces

Altavoz de graves activo

Si posee un sistema de altavoces delanteros adicional

Conéctelo a los terminales FRONT SPEAKERS B.

Si su monitor de televisión utiliza altavoces separados

Usted podrá conectar uno de ellos a los terminales SURROUND SPEAKERS CENTER para conseguir sonido perimétrico Dolby Pro Logic Surround (consulte la página 15).

Selección del sistema de altavoces

Cuando haya conectado un solo juego de altavoces delanteros, ponga el selector SPEAKERS del panel frontal en A. Si ha conectado dos juegos de altavoces, consulte lo siguiente:

Para excitar	ponga el selector SPEAKERS en
el sistema de altavoces A (conectado a los terminales FRONT SPEAKERS A)	A
el sistema de altavoces B (conectado a los terminales FRONT SPEAKERS B)	B
ambos sistemas de altavoces, A y B (conexión en paralelo)	A+B*

* No utilice A+B cuando SOUND FIELD esté en ON.

¿Qué hacer a continuación?

Para completar su sistema, vaya a “Conexión de CA” de la página 7. Si desea conectar componentes de vídeo para disfrutar de sonido perimétrico cuando contemple programas de televisión o videocintas, vaya a la sección siguiente.

Conexión de un televisor/videograbadora

Descripción general

En esta sección se describe cómo conectar componentes de vídeo al amplificador.

Con respecto a la ubicación específica de los terminales, consulte la ilustración siguiente.

¿Qué cables se necesitan?

- Cable de audio/vídeo (no suministrado) (1 para el televisor o el reproductor de discos láser; 2 para la videograbadora)

- Cable de vídeo (no suministrado) (1 para un televisor)

Si usted desea contemplar imágenes de vídeo de mayor calidad

Usted podrá utilizar un cable de vídeo S (no suministrado)

- Cable S-VIDEO (no suministrado)

Conexiones

La flecha indica el flujo de la señal.

Monitor de televisión

Si utiliza un monitor de televisión, no conecte nada a la toma TV/LD VIDEO IN.

Videograbadora (a través de las tomas VIDEO 1)

Si posee dos videograbadoras, conecte la segunda a las tomas VIDE 2.

Televisor o reproductor de discos láser (a través de las tomas TV/LD)

Videocámara/Videojuego

Utilice VIDEO 3 INPUT del panel frontal.

¿Qué hacer a continuación?

Vaya a la sección siguiente para conectar el enchufe de CA y completar su sistema de teatro para el hogar.

Conexión de CA

Conexión de los cables de alimentación

Conecte el cable de alimentación de este amplificador y de los componentes de audio/vídeo a tomas de la red. Si conecta los otros componentes de audio a SWITCHED AC OUTLET del amplificador, éste podrá suministrar alimentación a los componentes conectados a fin de poder conectar/desconectar la alimentación de todo el sistema cuando conecte/desconecte la del amplificador.

Precaución

Cerciórese de que el consumo de los componentes conectados al tomacorriente de CA del amplificador no sobrepase 100 vatios. No conecte electrodomésticos de gran vataje, como planchas eléctricas, ventiladores, ni televisores a este tomacorriente.

¿Qué hacer a continuación?

Antes de utilizar el amplificador, vaya a la sección siguiente para cerciorarse de que todos los controles estén ajustados en las posiciones apropiadas.

Antes de utilizar su amplificador

Antes de comenzar a utilizar su amplificador, cerciórese de haber:

• Girado MASTER VOLUME completamente hacia la posición extrema izquierda (0).
• Seleccionado el sistema de altavoces apropiado. (Consulte “Selección del sistema de altavoces” de la página 6.)
• Puesto BALANCE en la posición central.

Conecte la alimentación del amplificador y compruebe el indicador siguiente.

- Si en el visualizador aparace MUTING, presione MUTING del telemando.

Selección de un componente

Para escuchar o contemplar un componente conectado, seleccione en primer lugar la función en el amplificador o con el telemando.

Antes de comenzar, cerciórese de haber:

• Conectado todos los componentes con seguridad y correctamente como se indica en las páginas 4 a 8.
• Girado MASTER VOLUME hacia la posición extrema izquierda (0) para evitar dañar sus altavoces.

MASTER VOLUMEPOWER

1 Presione la tecla POWER para conectar la alimentación del amplificador.

2 Presione una tecla de función para seleccionar el componente que desee utilizar:

Para escuchar o contemplar	presione
discos analógicos	PHONO
programas de radiodifusión	TUNER
discos compactos	CD
cintas de audio o minidiscos (MD)	TAPE/MD
cintas de vídeo, etc.	VIDEO 1,VIDEO 2, oVIDEO 3
programas de televisión o discos láser	TV/LD

3 Conecte la alimentación del componente, por ejemplo un reproductor de discos compactos, e inicie la reproducción.

4 Gire MASTER VOLUME para ajustar el volumen. Para ajustar el volumen de los altavoces del televisor, utilice el control de volumen del mismo.

Para	haga lo siguiente
silenciar el sonido	presione MUTING del telemando. Para restablecer el sonido, vuelva a presionarla.
reforzar los graves	presione BASS BOOST de forma que se encienda el indicador BASS BOOST.
ajustar el equilibrio	gire BALANCE hacia la izquierda o la derecha.

Para escuchar a través de auriculares

Conecte los auriculares a la toma PHONES y ponga las teclas SPEAKERS en OFF.

Contemplación de programas de vídeo

Para contemplar programas de teledifusión o de vídeo, recomendamos que reproduzca la parte de audio a través del amplificador en vez de utilizar el altavoz de su televisor. Esto le permitirá aprovechar las ventajas de los efectos de sonido perimétrico del amplificador, como Dolby Surround, y utilizar el telemando del amplificador para controlar el sonido.

Desconecte los altavoces de su televisor antes de comenzar a disfrutar del sonido perimétrico del amplificador.

Para contemplar programas de televisión, conecte la alimentación del televisor y del amplificador, y presione la tecla TV/LD del amplificador.

Para contemplar videocintas o discos láser, realice lo siguiente:

1 Presione una tecla de función para seleccionar el componente (por ejemplo, VIDEO 1).

2 Conecte la alimentación del televisor y ajuste la entrada de vídeo del mismo de acuerdo con su componente de vídeo.

3 Conecte la alimentación del componente (videograbadora o reproductor de discos láser), e inicie la reproducción.

(Continúa)

Utilización del telemando

El telemando le permitirá controlar el amplificador y los componentes Sony conectados que puedan controlarse con telemando.

1 Presione una de las teclas SYSTEM CONTROL/FUNCTION para seleccionar el componente que desee utilizar.

Se conectará la alimentación del amplificador y la del componente seleccionado.

Las teclas SYSTEM CONTROL/FUNCTION del telemando han sido ajustadas en fábrica de la forma siguiente:

Para escuchar o contemplar	presione
discos analógicos	PHONO
programas de radiodifusión	TUNER
discos compactos	CD
cintas audiodigitales (DAT) o minidiscos (MD)	DAT/MD
cintas de audio	TAPE
programas de televisión	TV
cintas de vídeo	VIDEO 1 (VTR 3*)VIDEO 2 (VTR 1*) oVIDEO 3** (VTR 2*)
discos láser	LD

* Las videograbadoras Sony se controlan con el ajuste VTR 1, 2, o 3, que corresponden, respectivamente, a Beta, 8 mm, y VHS.

**VIDEO 3 y LD ajustan el telemando para controlar los componentes de vídeo Sony respectivos, pero no cambian la función del amplificador.

Por ejemplo, para controlar un reproductor de discos láser Sony conectado a las tomas TV/LD (como se muestra en la página 9):

Presione TV para cambiar la función, y después presione LD a fin de ajustar el telemando para controlar el reproductor de discos láser.

Si desea cambiar el ajuste de fábrica de una tecla

Consulte la página 17.

Si no se conecta la alimentación del componente

Presione el interruptor de alimentación del componente seleccionado.

2 Inicie la reproducción.

Con respecto a los detalles, consulte "Descripción de las teclas del telemando" de la página 23.

Para desconectar la alimentación de los componentes

Presione SYSTEM OFF. Usted también desconectará al mismo tiempo la alimentación de los componentes de vídeo y de audio conectados a SWITCHED AC OUTLETS del panel posterior de esta unidad.

Si está utilizando un televisor Sony

Cuando presione TV para contemplar un programa de televisión, se conectará la alimentación del televisor y cambiará a la entrada de televisión. La alimentación del televisor también se conectará automáticamente y cambiará a la entrada de vídeo apropiada cuando presione VIDEO 1 o VIDEO 2. Si el televisor no cambia automáticamente a la entrada apropiada, presione TV/VIDEO del telemando.

Contemplación de televisión sin el amplificador (para televisores Sony solamente)

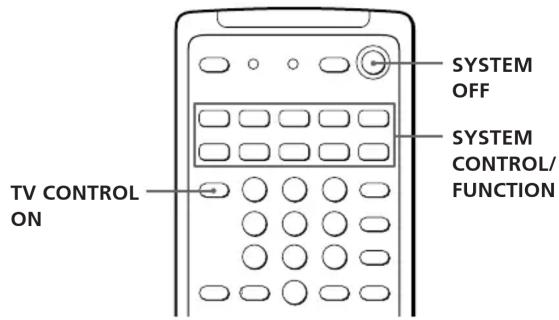

Presione TV CONTROL ON para hacer que el telemando controle las funciones del televisor solamente (con respecto a los detalles, consulte "Descripción de las teclas del telemando" de la página 23). Cuando presione esta tecla, se conectará la alimentación del televisor y cambiará a la entrada de televisor. Si el televisor no cambia automáticamente a la entrada de televisor, presione TV/VIDEO.

Nota

Algunos televisores Sony no pueden controlarse con este telemando.

Indización de nombres de fuentes de programas

Esta función será muy útil cuando, por ejemplo, posea más de una videograbadora: usted podrá asignar "VHS" a una de ellas y "8MM" a otra. Después, podrá hacer que el amplificador visualice los nombres de índice para saber qué videograbadora está utilizando. Esta función también será útil si ha conectado un componente a las tomas diseñadas para otro (por ejemplo, si ha conectado un segundo reproductor de discos compactos a las tomas TUNER).

1 Presione la tecla de función a la que desee asignar un nombre.
2 Presione repetidamente DPC MODE hasta que se encienda el indicador INDEX.
3 Cree un nombre utilizando las teclas de control de proceso digital de la forma siguiente:

Presione ∧ o ∨ para seleccionar un carácter, y después > para mover el cursor hasta la posición siguiente.

Para insertar un espacio, presione ∧ o ∨ hasta que en el visualizador aparezca un espacio en blanco (el espacio está entre “}” y “!”).

El nombre de emisora creado se almacenará automáticamente.

Si ha cometido un error

Presione repetidamente lo hasta que parpadee el carácter que desee cambiar. Después seleccione el carácter correcto.

Grabación

Este amplificador facilita la grabación en /desde los componentes conectados al mismo. Usted no tendrá que conectar directamente componentes de reproducción y grabación: una vez seleccionada una fuente de programas en el amplificador, podrá grabar y editar como lo haría normalmente utilizando los controles de cada componente.

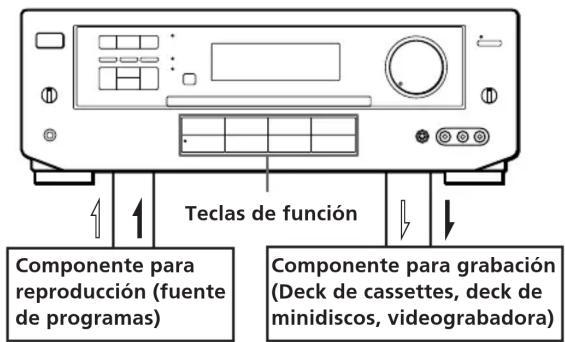

Antes de comenzar, cerciórese de haber conectado adecuadamente todos los componentes.

: Flujo de la señal de audio

: Flujo de la señal de vídeo

Grabación en un cassette de audio o en un minidisco

Usted podrá grabar en un deck de cassettes, o un deck de minidiscos utilizando el amplificador. Si necesita ayuda, consulte el manual de instrucciones del deck de cassettes, o del deck de minidiscos.

1 Presione la tecla de función correspondiente al componente que desee grabar.
2 Prepare el componente y déjelo listo para reproducir.

Por ejemplo, inserte un disco compacto en el reproductor de discos compactos.

3 Inserte un cassette en blanco en el deck para grabación y, si es necesario, ajuste el nivel de grabación.
4 Inicie la grabación en el deck para grabación y después ponga en reproducción el componente.

(Continúa)

Grabación en un cassette de vídeo

Usted podrá grabar de una videograbadora, un televisor, o un reproductor de discos láser utilizando el amplificador. También podrá añadir audio desde gran variedad de fuentes de audio cuando edite una cinta de vídeo. Si necesita ayuda, consulte el manual de instrucciones de su videograbadora o de su reproductor de discos láser.

1 Presione la tecla de función correspondiente a la fuente de programa que desee grabar.
2 Prepare el componente y déjelo listo para reproducir. Por ejemplo, inserte el disco láser que desee grabar en el reproductor de discos láser.
3 Inserte un videocassette en blanco en la videograbadora (VIDEO 1 o VIDEO 2) para grabación.
4 Inicie la grabación en la videograbadora para grabación y después ponga en reproducción la videocinta o el disco láser que desee grabar.

Usted podrá reemplazar sonido durante la copia de una videocinta o un disco láser

En el punto en el que desee iniciar la adición de sonido diferente, presione otra tecla de función (por ejemplo, CD) y comience la reproducción. El sonido del componente seleccionado se grabará sobre la parte de audio original.

Para reanudar la grabación del sonido de la fuente de reproducción original, presione la tecla de función correspondiente a tal componente.

Utilización del temporizador cronodesconectador

Usted podrá ajustar el amplificador para que su alimentación se desconecte automáticamente después del tiempo especificado.

Presione SLEEP del telemando mientras la alimentación esté conectada.

Cada vez que presione SLEEP, el tiempo cambiará de la forma siguiente.

El brillo de visualización se reducirá después de haber especificado el tiempo.

Usted podrá especificar libremente el tiempo

Presione en primer lugar SLEEP, y después especifique el tiempo utilizando las teclas de proceso digital (A √). El tiempo cambiará a intervalos de 1 minuto.

Usted podrá especificar hasta 5 horas.

Usted podrá comprobar el tiempo restante hasta que se desconecte la alimentación del amplificador

Presione SLEEP. En el visualizador aparecerá el tiempo restante.

Utilización de campos acústicos programados

Usted podrá aprovechar las ventajas del sonido perimétrico seleccionando simplemente uno de los cinco campos acústicos programados de acuerdo con el programa que desee reproducir.

1 Presione SOUND FIELD ON/OFF para activar el campo acústico.

Uno de los indicadores se encenderá en el visualizador.

2 Presione GENRE para seleccionar el tipo de campo acústico deseado.

3 Presione MODE para seleccionar el modo deseado del género respectivo.

Seleccione el campo acústico apropiado de acuerdo con la tabla de la derecha.

Para reproducir sin efectos perimétricos

Seleccione ACOUSTIC de MUSIC 2. Los efectos perimétricos se anularán, pero todavía podrá ajustar el parámetro de tono (consulte la página 14).

Para desactivar los campos acústicos

Presione SOUND FIELD ON/OFF.

Usted podrá encontrar software codificado con Dolby Surround observando el paquete.

Sin embargo, algunos videocassettes y discos láser pueden utilizar sonido Dolby Surround incluso aunque no esté indicado en el paquete.

Nota

No utilice no utilice ambos altavoces (A+B) cuando SOUND FIELD esté en ON.

Campos acústicos

GENRE MODE para
PRO LOGIC PRO LOGIC decodificar programasprocesados con DolbySurround.
	ENHANCED proporcionar salidaadicional a losaltavoces traserosdespués de haberdecodificadoprogramas procesadoscon Dolby Surround.
MOVIE SMALL THEATER añadir las reflexionesacústicas de un teatropequeño a señalesDolby Surrounddecodificadas.
	LARGE THEATER añadir las reflexionesde un teatro másgrande.
	MONO THEATER crear un ambientesemejante al deunteatro utilizandopelículas con pistas desonido monoaural.
MUSIC 1 SMALL HALL reproducir la acústicade una sala deconciertos rectangularpequeña. Ideal parasonidos acústicossuaves.
	LARGE HALL reproducir la acústicade una sala másgrande.
MUSIC 2 KARAOKE reproducir las voces ceuna fuente de músicaestéreo.
	ACOUSTIC reproducir en estéreonormal con 2 canales.(Sin efectosperimétricos)
SPORTS	ARENA	reproducir lasensación deencontrarse en laprimera fila de unasala de conciertosgrande. Excelentepara Rock and Roll.
	STADIUM	reproducir lasensación deespaciosidadencontrada en unestadio grande al airelibre. Excelente parasonidos electrónicos.
GAME -	obtener el máximoimpacto de audio desoftware devideojuegos.

Para aprovechar las ventajas de los campos acústicos

¿Cómo se pueden personalizar los campos acústicos?

Cada campo acústico se compone de parámetros de sonido - variables de sonido que crean la imagen acústica. Usted podrá personalizar los campos acústicos ajustando algunos de los parámetros del sonido para adecuarlos a la condición de escucha. Con respecto a los parámetros de sonido ajustables, consulte el gráfico siguiente.

Después de haber personalizado los campos acústicos, quedarán almacenados en la memoria a menos que deje el receptor desenchufado durante aproximadamente 1 mes.

Los parámetros ajustables para cada campo acústico se muestran en el gráfico siguiente.

El parámetro EFFECT le permitirá ajustar la presencia global del campo acústico.

Antes de comenzar

Para aprovechar las ventajas del sonido Dolby Pro Logic Surround, vaya a “Disfrute al máximo de sonido Dolby Pro Logic Surround” de la página 15. En esta sección se describe cómo ajustar los niveles de su sistema de altavoces y personalizar el campo acústico DOLBY SUR.

Personalización de los campos acústicos

Usted podrá personalizar los campos acústicos ajustando el tono (graves o agudos) y los parámetros del sonido perimétrico escuchando una fuente de programa. Los parámetros ajustados se almacenarán automáticamente en la memoria y usted podrá utilizar los campos acústicos personalizados al igual que lo haría con los programados. Antes de comenzar, seleccione el campo acústico que dese personalizar y ponga en reproducción un programa.

Ajuste del parámetro del tono

Ajuste el tono (graves o agudos) de los altavoces delanteros, central, y traseros hasta obtener el óptimo sonido. Usted podrá ajustar el tono de todos los campos acústicos, incluyendo Dolby Surround.

1 Presione TONE ON/OFF para que en el visualizador aparezca TONE ON.
2 Presione repetidamente DPC MODE hasta que se encienda el indicador TONE.
3 Utilice las teclas de proceso digital (/λ para seleccionar BASS o TREBLE.
4 Presione las teclas de proceso digital (/) para ajustar el nivel del tono.

El nivel del tono ajustado se almacenará automáticamente.

Usted podrá desactivar los ajustes del tono sin borrarlos

Los ajustes y la activación/desactivación se almacenarán en cada campo acústico. Presione TONE ON/OFF para desactivar o activar el parámetro del tono.

Ajuste de los parámetros del sonido perimétrico

Cambie los parámetros del sonido perimétrico para adecuarlo a la situación de escucha. Con respecto a los parámetros que podrá ajustar en cada campo acústico, consulte el gráfico de la izquierda.

Para ajustar los parámetros del campo acústico DOLBY SUR, consulte “Disfrute al máximo de sonido Dolby Pro Logic Surround” de esta página.

1 Presione repetidamente DPC MODE hasta que se encienda el indicador SUR.
2 Utilice las teclas de proceso digital (/λ para seleccionar el parámetro deseado.
3 Utilice las teclas de proceso digital (/☐) para ajustar el nivel del parámetro. Los parámetros ajustados se almacenarán automáticamente.

Nota

Si realiza nuevos ajustes de un campo acústico, los anteriores serán reemplazados por los nuevos.

Devolución de los campos acústicos personalizados a los ajustes de fábrica

1 Si la alimentación está conectada, presione POWER para desconectarla.
2 Mantenga pulsada SOUND FIELD ON/OFF y presione POWER. En el visualizador aparecerá "SURR CLEAR!" y todos los campos acústicos se repondrán a la vez.

Disfrute al máximo de sonido Dolby Pro Logic Surround

Para obtener el mejor sonido Dolby Pro Logic Surround posible, seleccione en primer lugar el modo central de acuerdo con el sistema de altavoces que haya conectado. Después ajuste los parámetros de sonido del campo acústico PRO LOGIC.

Tenga en cuenta que, para realizar los ajustes siguientes, deberá utilizar por lo menos un par adicional de altavoces y/o un altavoz central.

Telemando

Selección del modo central

El receptor le ofrecerá cuatro modos centrales: PHANTOM, 3 CHANNEL LOGIC, NORMAL, y WIDE. Cada modo ha sido diseñado para una configuración diferente de altavoces. Seleccione el modo que más se adecúe a su configuración de altavoces.

1 Presione SOUND FIELD ON/OFF para activar el sonido perimétrico.
2 Presione GENRE para seleccionar el campo acústico PRO LOGIC.
3 Presione repetidamente CENTER MODE hasta que en el visualizador aparezca el modo central deseado. Seleccione el modo central de la forma siguiente:

(Continúa)

Si posee	seleccione	para que
altavoces delanteros y traseros, pero no tiene altavoz central	PHANTOM (fantasma)	el sonido del canal central salga a través de los altavoces delanteros.
altavoces delanteros y central, pero no tiene altavoces traseros	3 CH LOGIC (lógico de 3 canales)	el sonido del canal trasero salga a través de los altavoces delanteros.
altavoces delanteros y traseros, y un altavoz central pequeño	NORMAL (normal)	el sonido de graves del canal central salga a través de los altavoces delanteros (porque un altavoz pequeño no puede producir suficientes graves).
altavoces delanteros y traseros, y un altavoz central equivalente a sus altavoces delanteros	WIDE (amplio)	obtener sonido Dolby Pro Logic Surround “completo”.

Ajuste del volumen de los altavoces

La función de tono de prueba le permitirá ajustar el volumen de sus altavoces al mismo nivel. (Si todos los altavoces poseen las mismas características, no necesitará ajustar su volumen.)

La utilización de los controles del telemando le permitirá ajustar el nivel del volumen desde su posición de escucha.

1 Presione TEST TONE del telemando.

Usted oirá secuencialmente el tono de prueba a través de cada altavoz.

2 Ajuste los niveles de volumen de forma que oiga el tono de prueba procedente de cada altavoz al mismo nivel de volumen cuando se encuentre en su posición de escucha:

• Para ajustar el volumen entre los altavoces delantero derecho y delantero izquierdo, utilice el control BALANCE del panel frontal de la unidad principal.
• Para ajustar el nivel del altavoz central, presione CENTER LEVEL + o - del telemando.
• Para ajustar el nivel de los altavoces traseros, presione REAR LEVEL + o - del telemando.

3 Presione TEST TONE del telemando para desactivar el tono de prueba.

Usted podrá ajustar todos los altavoces a la vez

Ajuste MASTER VOLUME.

Ajuste del tiempo de retardo

Usted podrá hacer que el sonido perimétrico resulte más efectivo retardando la salida de los altavoces traseros (tiempo de retardo). Usted podrá ajustar el tiempo de retardo en pasos de 5 ms dentro de un margen de 15 a 30 ms. Por ejemplo, si ha colocado los altavoces traseros en una sala grande o separados de su posición de escucha, ajuste un tiempo de retardo más corto.

1 Inicie la reproducción de una fuente de programas codificada con sonido perimétrico Dolby.
2 Presione DPC MODE hasta que se encienda el indicador SUR.
3 Presione las teclas de control de proceso digital (∧ / ∨) para seleccionar el tiempo de retardo. El tiempo de retardo actual aparecerá en el visualizador.
4 Presione las teclas de control de proceso digital (< / >para ajustar el tiempo de retardo.

Ajuste del tono

Usted podrá ajustar el tono de los altavoces.

Siga el procedimiento descrito en “Ajuste del parámetro del tono” de la página 14.

Control de un componente durante la utilización de otro (Operación de fondo)

Usted podrá controlar temporalmente otro componente durante la escucha o la contemplación de un programa.

1 Mantenga pulsada BACKGROUND.
2 Presione simultáneamente la tecla numérica correspondiente al componente que vaya a utilizar (consulte la tabla de abajo) y una de las teclas siguientes: VISUAL POWER, TV/VIDEO, CH PRESET +/-, ANT TV/VTR, D.SKIP, ▶, ◀, ■, ◀◀/▶▶, ◀◀/▶▶, ◤, ●.

Ejemplo: Para iniciar la grabación en un deck de cassettes durante la escucha de un disco compacto Manteniendo pulsada BACKGROUND, presione simultáneamente 4 (o 5) y ● + ▶.

Las teclas numéricas están asignadas para seleccionar las funciones de la forma siguiente:

Tecla numérica	Controla
1	Reproductor de discos compactos
2	Deck de cinta audiodigital
3	Deck de minidiscos
4	Deck de cassettes A
5	Deck de cassettes B
6	Reproductor de discos láser
7	Videograbadora (modo VTR 1* del telemando)
8	Videograbadora (modo VTR 2* del telemando)
9	Videograbadora (modo VTR 3* del telemando)
0	Televisor

* Las videograbadoras Sony se controlan con el ajuste VTR 1, 2, o 3. Estos ajustes corresponden a Beta, 8 mm, y VHS, respectivamente.

Cambio del ajuste de fábrica de una tecla de función

Si los ajustes de fábrica de las teclas FUNCTION (página 10) no concuerdan con los componentes de su sistema, podrá cambiarlos. Por ejemplo, si si ha conectado un reproductor de discos láser Sony a las tomas VIDEO 2, podrá asignar la tecla VIDEO 2 para hacer que el telemando controle el reproductor de discos láser.

Tenga en cuenta que los ajustes de las teclas TUNER y PHONO no pueden cambiarse.

1 Mantenga pulsada la tecla SYSTEM CONTROL/FUNCTION cuya función dese cambiar (VIDEO 2, por ejemplo).
2 Presione la tecla numérica correspondiente al componente que desee asignar a la tecla SYSTEM CONTROL/FUNCTION (6-LD PLAYER, por ejemplo).

Con respecto a las teclas numéricas, consulte la tabla de "Control de un componente durante la utilización de otro". Ahora podrá utilizar la tecla VIDEO 2 para controlar su reproductor de discos láser Sony.

Para reponer el ajuste al valor de fábrica

Repita el procedimiento mencionado arriba.

Programación del telemando

El telemando puede controlar componentes que no sean Sony “aprendiendo” las señales de control de sus telemandos. Después de que este telemando haya aprendido las señales de otros componentes, podrá utilizar estos componentes como parte de su sistema. Además, si posee cualquier componente que no funcione con este telemando, utilice la función de programación. Este telemando puede “aprender” señales solamente de telemandos de rayos infrarrojos. Antes de programar las señales, cerciórese de que los dos telemandos:

• Estén encarados entre sí (consulte el paso 3 siguiente)
• Estén colocados a una distancia de unos 5 cm
• No se muevan durante la programación

1 Presione la tecla SYSTEM CONTROL/FUNCTION del componente que desee programar. Por ejemplo, si desea programar el telemando de un reproductor de discos compactos, presione CD.

2 Presione LEARN para que se encienda el indicador LEARN.

3 Presione la tecla del telemando del receptor que desee que "aprenda" la señal procedente del otro telemando. Utilice solamente las teclas sombreadas mostradas arriba (con respecto a las teclas que podrá utilizar para controlar cada componente, consulte "Descripción de las teclas del telemando").

Si el indicador LEARN parpadea rápidamente Usted no podrá utilizar la tecla presionada.

4 En el otro telemando, seleccione la función que desee que “aprenda” el telemando del amplificador y manténgala pulsada hasta que el indicador LEARN permanezca encendido.

5 Repita los pasos 3 y 4 para programar otras teclas. Tenga en cuenta que cada tecla solamente podrá "aprender" una señal de otro telemando.

6 Presione LEARN. Después de que se haya apagado el indicador LEARN, podrá controlar el otro componente con las teclas programadas.

Para programar la señal de grabación Manteniendo pulsada la tecla ● del telemando del amplificador, presione la tecla de grabación del otro telemando.

Si no puede programar satisfactoriamente señales, compruebe lo siguiente:

• Si el indicador LEARN no se enciende en absoluto, las pilas estarán débiles. Reemplace ambas pilas.
• Si el indicador LEARN no parpadea o no se enciende en el paso 3 o 4, existirán interferencias. Borre la señal como se describe más adelante en “Borrado de señales programadas”, y prográmela de nuevo desde el comienzo.
• Los dos telemandos están demasiado separados. Cerciórese de que se encuentren a una distancia de 5 cm como máximo.
• Si no realiza los pasos siguientes antes de aproximadamente 1 minuto durante los pasos 2 y 3, el telemando saldrá automáticamente del modo de aprendizaje. Comience de nuevo desde el paso 2.
• Cuando la memoria del telemando se haya llenado (Si usted programa señales de componentes Sony, podrá almacenar aproximadamente 60 señales.), podrá programar una nueva señal en una tecla previamente programada, pero la nueva señal reemplazará a la anterior.

Notas

• Usted no podrá conectar la alimentación de componentes programados presionando una tecla SYSTEM CONTROL/FUNCTION. Usted tendrá que conectarla con el interruptor de alimentación del componente.
• No programe las señales de control remoto de acondicionadores de aire ni de otros electrodomésticos.

Borrado de señales programadas

Para borrar las señales programadas, realice lo siguiente. La funciones de las teclas se repondrán a los ajustes realizados en fábrica.

1 Presione LEARN para que se encienda el indicador LEARN.
2 Manteniendo pulsada BACKGROUND, mantenga presionada la tecla cuya señal desee borrar hasta que se apague el indicador LEARN.

Solución de problemas

Si experimenta cualquiera de las dificultades siguientes cuando utilice el amplificador, use esta guía de solución de problemas para tratar de resolver el problema. Si el problema persiste, consulte a su proveedor Sony más cercano.

No hay sonido, o solamente se oye sonido de nivel muy bajo.

→ Compruebe si los altavoces y los componentes están conectados con seguridad.
→ Compruebe si ha seleccionado el componente correcto en el amplificador.
→ Compruebe si ha presionado correctamente las teclas SPEAKERS.
→ Si en el visualizador está indicándose MUTING, presione MUTING del telemando.
El dispositivo protector del amplificador se ha activado debido a un cortocircuito. ("PROTECTOR" parpadeará.) Desconecte la alimentación del amplificador, elimine el cortocircuito, y vuelva a conectarla.

El sonido de los altavoces izquierdo y derecho está desequilibrado o invertido.

→ Compruebe si los altavoces y los componentes están conectados correctamente y con seguridad.

→ Ajuste el control BALANCE.

Se oye zumbido o ruido considerable.

→ Compruebe si los altavoces y los componentes están conectados con seguridad.
→ Compruebe si los cables conectores están alejados de un transformador o motor, y a 3 metros por lo menos de un televisor o una lámpara fluorescente.
→ Aleje su televisor de los componentes de audio.
Las clavijas y las tomas están sucias. Fróte las con un paño ligeramente humedecido en alcohol.

No se oye sonido a través del altavoz central.

→ Seleccione el campo acústico PRO LOGIC o MOVIE (excepto película monoaural) (consulte la página 13).
→ Seleccione el modo central apropiado (consulte la página 15).
→ Ajuste apropiadamente el volumen de los altavoces (consulte la página 16).

No es posible grabar.

→ Compruebe si los componentes están correctamente conectados.
→ Seleccione el componente fuente con las teclas de función.

No hay sonido o solamente se oye sonido de nivel muy bajo a través de los altavoces traseros.

→ Active la función de campo acústico.
→ Seleccione el modo central apropiado (consulte la página 15).
→ Ajuste apropiadamente el volumen de los altavoces (consulte la página 16).
→ Cerciórese de haber activado la función de campo acústico.

No puede obtenerse el efecto perimétrico.

→ Active la función de campo acústico.
→ Cuando utilice dos juegos de altavoces delanteros, cerciórese de que el selector SPEAKERS esté en A+B.

No aparecen imágenes o éstas no se ven claramente en la pantalla del televisor.

→ Seleccione la función apropiada en el amplificador.
→ Ponga su televisor en el modo de entrada apropiado (para televisores Sony, presione TV/VIDEO).
→ Coloque el televisor alejado de los componentes de audio.

El telemando no funciona.

→ Apunte con el telemando hacia el sensor de control remoto R del amplificador.
→ Elimine los obstáculos entre el telemando y el amplificador.
→ Si las pilas del telemando están débiles, reemplace ambas por otras nuevas.
→ Cerciórese de seleccionar la función correcta en el telemando.
→ Al presionar TV CONTROL ON, el telemando se ajustará para controlar solamente el televisor. En este caso, presione una de las teclas SYSTEM CONTROL/FUNCTION antes de controlar el amplificador (etc.).

Especificaciones

Sección del amplificador
Salida de potencia

Modo estéreo	(DIN, 1kHz, 4 ohmios)
	90 W + 90 W

Modo (DIN, 1kHz, 4 ohmios)

perimétrico

Delanteros:90 W/canalCentral:90 W(solamente en el modo PRO LOGIC)

Traseros: 25 W

Respuesta en frecuencia

PHONO: Curva de ecualización de RIAA ±0,5 dB

TUNER, CD, TAPE/MD,VIDEO 1, 2, 3, TV/LD:10 Hz - 50 kHz ^+0

Entradas

	Sensibilidad	Impedancia	Señal/ruido(red de ponderación,nivel de entrada)
PHONO (MM)	2,5 mV	50 kiloohmios	75 dB**(A, 2,5 mV)
CD	200 mV
TAPE/MD,TUNER,VIDEO 1,2,3, TV/LD	150 mV	50 kiloohmios	82 dB**(A, 150 mV)

** '78 IHF

Salidas

TAPE/MD REC OUT,VIDEO 1,2 AUDIOOUT:Tensión: 150 mVImpedancia:10_ kiloohmios

MIX AUDIO OUT

Tensión: 2 V

Impedancia:

1_kiloohmios

PHONES: Acepta auriculares de baja y alta impedancia

Silenciamiento

-20 dB

BASS BOOST

+10 dB a 70 Hz

TONE	±8 dB a 100 Hz y 10 kHz

Sección de vídeo

Entradas

VIDEO 1, 2, 3, TV/LDVIDEO IN: 1 _ Vp-p,75 ohmiosVIDEO 1, 3 S-VIDEOY: 1 Vp-p,desequilibrada,sincronismo negativoC: 0,286 Vp-p,impedancia de carga de75 ohmios

Salidas

VIDEO 1, 2, MONITOR

VIDEO OUT: 1 Vp-p,75 ohmios

VIDEO 1, MONITORS VIDEO:

Y: 1 Vp-p,

desequilibrada.

sincronismo negativo

C: 0,286 Vp-p, impedancia de carga de 75 ohmios

Generales

Sistema	Sección del preamplificador: Ecualizador de tipo NF de bajo ruido
	Sección del amplificador de potencia: SEPP complementario puro

Alimentación

220-230 V CA, 50/60 Hz

Consumo

230 W

Tomacorriente de CA

1 conmutable, 100 W en total

Dimensiones

430 x 157 x 355 mm

Masa (Aprox.)

10,5 kg

Accesorios

Telemando (1)

suministrados

Pilas de tamaño AA (R6) (2)

Diseño y especificaciones sujetos a cambio sin previo aviso.

Glosario

Modo central

Ajuste de los altavoces para realizar el modo Dolby Pro Logic Surround. Para obtener el mejor sonido perimétrico posible, seleccione uno de los cuatro modos centrales siguientes de acuerdo con su sistema de altavoces.

- Modo NORMAL

Seleccione el modo NORMAL si posee altavoces delanteros y traseros, y un altavoz central pequeño. Como un altavoz pequeño no puede producir suficientes graves, el sonido de graves del canal central sale a través de los altavoces delanteros.

Altavoz trasero izquierdo
Altavoz trasero derecho

- Modo WIDE

Seleccione el modo WIDE si posee altavoces delanteros y traseros, y un altavoz central grande. Con el modo WIDE, podrá aprovechar plenamente las ventajas del sonido Dolby Surround.

- Modo PHANTOM

Seleccione el modo PHANTOM si posee altavoces delanteros y traseros, pero carece de altavoz central. El sonido del canal central saldrá a través de los altavoces delanteros.

- Modo 3 CH LOGIC

Seleccione el modo 3 CH LOGIC si posee altavoces delanteros y central, pero carece de altavoces traseros. El sonido del canal trasero saldrá a través de los altavoces delanteros para permitirle experimentar cierto sonido perimétrico sin utilizar altavoces traseros.

Tiempo de retardo

Tiempo entre el sonido perimétrico de salida a través de los altavoces delanteros y traseros. Ajustando el tiempo de retardo de los altavoces traseros, podrá experimentar la sensación de presencia. Aumente el tiempo de retardo cuando haya colocado los altavoces en una sala pequeña o cerca de su posición de escucha, y acórtelo cuando los haya colocado en una sala grande o separados de su posición de escucha.

Dolby Pro Logic Surround

Sistema decodificador de sonido Dolby Surround normalizado en programas y películas de televisión. En comparación con el anterior sistema Dolby Surround, Dolby Pro Logic Surround mejora la imagen del sonido utilizando cuatro canales separados, efectos acústicos fuera de pantalla, diálogo en pantalla, panoramización de izquierda a derecha, y música. Estos canales manipulan el sonido escuchado y realizan la acción a medida que se produce en la pantalla. Para aprovechar las ventajas de Dolby Pro Logic Surround, deberá poseer por lo menos un par de altavoces traseros y/o un altavoz central. También tendrá que seleccionar el modo central apropiado para disfrutar de un efecto pleno.

Dolby Surround

Sistema codificador y decodificador del sonido Dolby Surround para usuarios en general. Dolby Surround decodifica los canales extra de las pistas de sonido codificadas con Dolby Surround de videocintas de películas y programas de televisión, y produce efectos acústicos y ecos que hacen que la acción parezca envolverle.

El amplificador ofrece Dolby Surround (PRO LOGIC) como uno de los campos acústicos preprogramados. Si posee altavoces traseros o central(es), le recomendamos que adapte el campo acústico Dolby Surround seleccionando el modo central apropiado para aprovechar las ventajas del sonido Dolby Pro Logic Surround.

Nivel de efecto

Combinación del nivel de las reflexiones cercanas y la reverberación. Usted podrá ajustar el nivel del efecto a 16 niveles. Si selecciona niveles superiores, la sala cobrará "vida", y si selecciona niveles inferiores, la sala se volverá "muerta".

Parámetro

Variable de sonido que compone la imagen acústica, como el tono o el tiempo de retardo. Usted podrá personalizar los campos acústicos programados ajustando los parámetros para adecuarlos a la situación de escucha.

Telemando programable

Telemando con capacidad de “aprendizaje”. Usted podrá controlar no sólo componentes Sony sino también componentes que no sean Sony programando las señales de control de tales componentes.

Campo acústico

Patrón de sonido producido por una fuente de sonido o fuentes en un ambiente dado debido a los sonidos directo y reflejado y a la acústica de la sala. El amplificador ofrece 6 campos acústicos programados (PRO LOGIC, MOVIE, MUSIC 1, MUSIC 2, SPORTS, y GAME) para permitirle disfrutar fácilmente de sonido perimétrico.

Sonido perimétrico

Sonido que se compone de tres elementos: sonido directo, sonido reflejado cerca (reflexiones cercanas), y sonido reverberativo (reverberación). Las condiciones acústicas de escucha del sonido afectarán la forma en la que se oirán estos tres elementos del sonido. Estos elementos del sonido se combinan de forma tal que usted podrá sentir realmente el tamaño y el tipo de una sala de conciertos.

• Tipos de sonido


• Transición del sonido desde los altavoces traseros


Tono de prueba

Señal ofrecida por el amplificador para ajustar el volumen de los altavoces. El tono de prueba saldrá de la forma siguiente:

- En un sistema con un altavoz central (modos NORMAL/WIDE/3 CH LOGIC)

El tono de prueba saldrá sucesivamente a través del altavoz delantero izquierdo, del central, del delantero derecho, y de los traseros.

- En un sistema sin altavoz central (modo PHANTOM)

El tono de prueba saldrá alternativamente a través de los altavoces delanteros y traseros.

Delanteros (izquierdo y derecho)

Traseros (izquierdo y derecho)

5

1 Terminal de puesta a tierra (m)
② Tomas para monitor (MONITOR)
3 Tomas para televisor/reproductor de discos láser (TV/LD)
4 Tomas para componente de vídeo 2 (VIDEO 2)
5 Tomas para componente de vídeo 1 (VIDEO 1)
6 Tomas de salida de audio con mezcla (MIX AUDIO OUT)
7 Terminales para altavoces delanteros (FRONT SPEAKERS (A/B)

8 Tomacorriente de CA conmutable (SWITCHED AC OUTLET)
9 Cable de alimentación de CA
10 Terminales para altavoces perimétricos (centrales) [SURROUND SPEAKERS (CENTER)]
11 Terminales para altavoces perimétricos (traseros) [SURROUND SPEAKERS (REAR)]

12 Tomas para deck de cassettes/ deck de minidiscos (TAPE/ MD)
13 Tomas para reproductor de discos compactos (CD)
14 Tomas para sintonizador (TUNER)
15 Tomas para giradiscos (PHONO)

Para las teclas no descritas en las páginas anteriores, y para las que tienen nombres diferentes a los de las teclas de la unidad principal.

Tecla del telemando	Controla	Función
0-9	Amplificador	Selecciona números de memorización.
	Reproductor de discos compactos/deck de minidiscos/reproductor de discos láser	Selecciona números de canciones (pistas).0 selecciona la canción (pista) 10.
	Televisor/ videograbadora	Selecciona números de canales.
CH/ PRESET+/-	Amplificador	Explora y selecciona emisoras memorizadas.
	Televisor/ videograbadora	Selecciona canales memorizados.
INDEX	Reproductor de discos compactos	Selecciona los nombres de índice de emisoras para la sintonía mediante selección de índice.
D. SKIP	Amplificador	Salta discos (reproductor de discos compactos con cargador multidisco solamente).
◀◀/▶▶	Reproductor de discos compactos	Busca canciones (progresiva o regresivamente).
	Deck de cassettes/ grabador de minidiscos/ videograbadora/ reproductor de discos láser	Hace que la cinta avance rápidamente o que se rebobine.
◀◀/▶▶	Reproductor de discos compactos/deck de minidiscos/reproductor de discos láser	Salta canciones (pistas).
■	Reproductor de discos compactos/deck de cassettes/deck de minidiscos/reproductor de discos láser/ videograbadora	Realiza una pausa en la reproducción o en la grabación. (También inicia la grabación con componentes en el modo de grabación en espera.)
▶	Reproductor de discos compactos/deck de cassettes/deck de minidiscos/reproductor de discos láser/ videograbadora	Inicia la reproducción.
■	Reproductor de discos compactos/deck de cassettes/deck de minidiscos/reproductor de discos láser/ videograbadora	Para la reproducción.
◀	Deck de cassettes	Inicia la reproducción de la cara posterior.
●	Deck de cassettes	Pone los decks de cassettes en el modo de grabación en espera.
● + ▶	Deck de cassettes/deck de minidiscos/ videograbadora	inicia la grabación cuando se presiona con ▶ (o ◀ del deck).

Tecla del telemando	Controla	Función
RMS DIRECTION	Deck de cassettes	Selecciona el sentido de la cinta (para decks de cassettes con función de RMS*).
RMS CLEAR	Deck de cassettes	Borra el programa del RMS* (para decks de cassettes con función de RMS*).
RMS DIRECTION◀/▶	Deck de cassettes	Programa canciones (para decks de cassettes con función de RMS* solamente).
ENTER	Televisor/ videograbadora	Cambia canales cuando se utiliza con 0-9.
TV/VIDEO	Televisor/ videograbadora	Selecciona la señal de entrada: Entrada de televisor o de componente de vídeo.
VISUAL POWER	Televisor/ videograbadora/ reproductor de discos láser	Conecta o desconecte la alimentación.
TV CONTROL ON	Televisor	Conecta la alimentación del televisor, cambia la entrada a “TV”, y ajusta el telemando para controlar el televisor.
-/- -	Televisor	Selecciona el modo de introducción de canales, uno o dos dígitos (en Europa solamante).
SUB CH +/-	Televisor	Selecciona canales memorizados para la imagen pequeña**.
POSITION	Televisor	Cambia la posición de la imagen pequeña**.
SWAP	Televisor	Intercambia la imagen pequeña y la grande**.
P IN P	Televisor	Activa la función de imagen en imagen**.
JUMP	Televisor	Salta entre los canales anterior y actual.
ANT TV/ VTR	Videograbadora	Selecciona la señal de salida de los terminales de antena: Señal de televisión o programa de la videograbadora.
MASTER VOL +/-	Televisor	Normalmente ajusta el volumen principal del amplificador.Si ha presionado TV CONTROL, ajusta el volumen del televisor.
MUTING	Televisor	Normalmente silencia el sonido del amplificador.Si ha presionado TV CONTROL, silencia el sonido del televisor.
SLOPE	–	Sin aplicación
BAND	–	Sin aplicación

* RMS: Random Music Sensor = Sensor aleatorio de canciones

** Solamente para televisores Sony con función de imagen en imagen

Nota

Algunos equipos Sony no podrán controlarse con este telemando como se indica en la tabla de arriba.

A, B

Ajuste tiempo de retardo 16, 21 tono 14, 16 volumen 9 volumen de los altavoces 16 Altavoces conexión 5, 6 impedancia 6 selección del sistema de altavoces 6 ubicación 5

C

Conexión de componentes de audio 5,6 Conexión de televisor/ videograbadora 6,7 Conexiones altavoces 5,6 componentes de audio 5,6 cables de alimentación de CA 7 televisor/videograbadoras 6,7 Contemplación de programas de vídeo 9

D

Desembalaje 4 Dolby Pro Logic disfrute al máximo 15 Surround 21 Duplicación. Consulte Grabación

E

Edición. Consulte Grabación

F

Fuente de programas indización 11 selección 10

G, H

Grabación en un minidisco 11 en una cinta de audio 11 en una cinta de vídeo 12

I, J, K, L

Indización de fuentes de programas 11

M, N

Modo central 15, 16, 20 modo NORMAL 16, 20 modo PHANTOM 16, 20 modo 3 CH LOGIC 16, 21 modo WIDE 16, 20

0

Operación de fondo 17

P, Q

Panel posterior 5, 6, 7, 22

R

RMS 23

S

Selección de una fuente de programas utilizando el telemando 10 Sensor aleatorio de canciones, consulte RMS 23 Solución de problemas 19 Sonido Dolby Surround disfrute al máximo 15 modo central 15, 16, 20 Sonido perimétrico 21

T, U, V, W, X, Y, Z

Telemando 10, 12, 15, 16, 17, 18, 23 cambio de ajustes 17 control de componentes que no sean Sony 18 control de componentes Sony 9, 18 operación de fondo 17 programación 18 Tiempo de retardo 16, 21 Tono de prueba 16, 21

Denominación de los controles

Teclas

ANT TV/VTR / D. SKIP 23

BACKGROUND 17

BASS BOOST 9

CD 9,10

CENTER LEVEL 15, 16

CENTER MODE 15

DIGITAL PROCESSING

CONTROLS 11, 14, 15

DPC MODE 11, 14, 15

GENRE 13, 15

LEARN 18

Antes de Utilizar o Amplificador 8

- Cabo de altifalante (venda avulsa) (1 para cada altifalante)

Antes de Utilizar o Amplificador

→ Seleccione o campo acústico PRO LOGIC ou MOVIE (excepto film e mono) (consulte a página 13).
→ Seleccione o modo central apropriado (consulte a página 15).
→ Ajuste o volume dos altifalantes apropriadamente (consulte a página 16).

14 TUNER do sintonizador

cassetes de vídeo, de 12

minidiscos, de 11

I, J, K

Indexação

de fontes de programa 11

Painel posterior 5, 6, 7, 22

Parâmetro 14, 15

Personalização

campos acústicos, dos 14

telecomando, do 17, 18

Temporizador desactivador 12

V, W, X, Y, Z
