Tipo de producto	Amplificador integrado estéreo
Marca	Sony
Modelo	TA-F501ES
Dimensiones (An x Pr x Al)	430 x 380 x 150 mm
Peso	12.5 kg
Potencia de salida	2 x 100 W (8 ohmios, 20 Hz – 20 kHz, 0.008% THD)
Respuesta en frecuencia	5 Hz – 100 kHz (+0/-3 dB)
Distorsión armónica total	< 0.008% (20 Hz – 20 kHz)
Relación señal/ruido	100 dB (entrada línea)
Impedancia de entrada	50 kohmios (línea), 47 kohmios (fono MM)
Entradas	Fono (MM), CD, Sintonizador, Aux, Cinta 1/2
Salidas	Altavoces A/B, pre-salida, salida de auriculares (6.35 mm)
Funciones principales	Volumen, Balance, Graves, Agudos, Loudness, Direct, Filtro subsónico, Monitor
Control remoto	No incluido (compatible con RM-xxxx opcional)
Consumo eléctrico	250 W (max)
Alimentación	220-230 V AC, 50/60 Hz
Mantenimiento y limpieza	Desenchufe el aparato antes de cualquier limpieza. Use un paño suave y seco. No use solventes ni productos abrasivos.
Seguridad	No exponer a la humedad, fuentes de calor o vibraciones. Asegure una ventilación suficiente alrededor del aparato.
Piezas de repuesto y reparabilidad	Contacte un centro de servicio autorizado Sony. Use solo piezas de repuesto originales.
Información general	Amplificador integrado de la serie ES (Essential Series) que ofrece una calidad de sonido elevada y una construcción robusta.

Preguntas frecuentes - TA-F501ES SONY

¿Cómo conectar altavoces al amplificador?

Use los bornes de tornillo marcados SPEAKERS A y SPEAKERS B. Pele los cables unos 10 mm, insértelos en los terminales correspondientes a la polaridad (rojo para +, negro para -) y apriete las tuercas. Asegúrese de que la impedancia de los altavoces sea de al menos 4 ohmios.

¿Qué hacer si el amplificador no enciende?

Verifique que el cable de alimentación esté bien conectado y que el tomacorriente funcione. Si el fusible interno está fundido, reemplácelo por uno idéntico (vea el diagrama en la parte posterior del aparato). Si el problema persiste, contacte un servicio autorizado.

¿Puedo usar un tocadiscos de vinilo con este amplificador?

Sí, la entrada PHONO está diseñada para cápsulas magnéticas (MM). Conecte el tocadiscos a esta entrada y conecte la tierra (si está presente) al terminal GND. No conecte un tocadiscos con salida de línea a la entrada phono.

¿Cómo activar la función <b>Direct</b>?

Presione el botón DIRECT en el panel frontal. Esto evita los circuitos de tono (graves/agudos) y loudness para un camino de audio más puro. El indicador se enciende cuando la función está activa.

El amplificador se calienta mucho, ¿es normal?

Sí, cierto calor es normal en funcionamiento, especialmente a alto volumen. Asegúrese de que las rejillas de ventilación en la parte superior y los laterales no estén obstruidas. Si el aparato se calienta demasiado al tacto, reduzca el volumen o verifique la ventilación.

¿Puedo bicablear mis altavoces?

Sí, si sus altavoces están equipados con dos pares de terminales (para agudos y graves). Use dos cables separados de cada amplificador: conecte un par de terminales del amplificador a los terminales HF del altavoz y el otro par a los terminales LF. Asegúrese de que los puentes en los altavoces estén retirados.

¿Cómo limpiar el aparato?

Desenchufe el amplificador. Use un paño suave ligeramente húmedo (no mojado) para limpiar el panel frontal. Para las rejillas de la carcasa, se puede usar un cepillo suave. Nunca use alcohol, amoníaco o productos abrasivos.

¿Qué significa el indicador <b>PROTECTOR</b>?

El indicador PROTECTOR se enciende si el circuito de protección se activa (cortocircuito en la salida, impedancia demasiado baja, sobrecalentamiento). Apague el aparato, verifique las conexiones de los altavoces y espere unos minutos antes de encenderlo de nuevo. Si el problema persiste, consulte a un profesional.

¿Puedo usar auriculares?

Sí, conecte sus auriculares (jack de 6.35 mm) en el conector PHONES del panel frontal. La salida de auriculares atenúa automáticamente los altavoces. El nivel de sonido se controla con el botón de volumen.

¿Cómo grabar desde el amplificador?

Conecte una grabadora (casete, etc.) a los conectores TAPE REC (salida) y TAPE PLAY (entrada). Seleccione la fuente deseada (CD, Sintonizador, etc.) con el selector INPUT. La señal grabada es la de la fuente seleccionada, independientemente del volumen.

MANUAL DE USUARIO TA-F501ES SONY

Manual de instrucciones ____ ES

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar incendios, no cubra la ventilación del aparato con periódicos, manteles, cortinas, etc. No coloque velas encendidas sobre el aparato.

Para evitar el riesgo de incendios o descargas eléctricas, no coloque recipientes con líquidos, como jarrones sobre el aparato.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

Instale este sistema de forma que el cable de alimentación pueda ser desenchufado de la toma de corriente de la pared inmediatamente en caso de problema.

PRECAUCIÓN

El uso de instrumentos ópticos con este producto aumenta el riesgo para los ojos.

No tire las pilas con la basura normal del hogar, deshágase de ellas correctamente como desechos químicos.

Las pilas y los aparatos que usen pilas no deberán exponerse a fuentes de calor excesivo tales como la luz solar, el fuego o similares.

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. El representante autorizado para EMC y seguridad en el producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con servicio o garantía por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

Acerca de este manual

• Las instrucciones de este manual son para el modelo TA-F501ES. Compruebe el número de su modelo, mirando en la esquina inferior derecha del panel frontal.
• Las instrucciones de este manual describen los controles del mando a distancia suministrado. También es posible utilizar los controles del amplificador, si presentan los mismos nombres o similares a los del mando a distancia.

Este receptor incorpora Dolby* Digital y DTS**.

* Fabricado bajo licencia de Dolby Laboratories. "Dolby" y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

** “DTS” y “DTS 2.0” son marcas comerciales de DTS, Inc.

Índice alfabético

Procedimientos iniciales

Desembalaje ....4

Conexión de los altavoces ....5

Conexión de componentes con tomas de entrada/salida para audio analógico ......6

Conexión de componentes con tomas de entrada/salida para audio digital ....7

Conexión del cable de alimentación de CA ....8

Preparación del mando a distancia .....9

Ubicación de componentes y operación

Panel frontal 10

Panel posterior ....11

Mando a distancia ....12

Configuración

Calibración automática de los ajustes adecuados (AUTO CALIBRATION) ....13

Ajustes del amplificador ....17

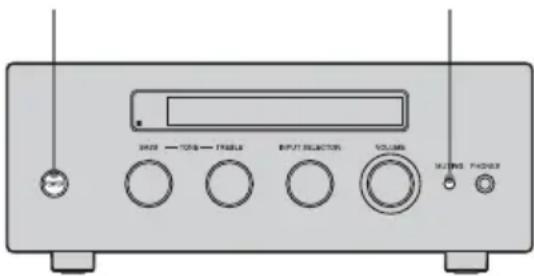

Borrado de la memoria del amplificador ....18

Información complementaria

Precauciones ....19

Solución de problemas ....20

Especificaciones ......22

Índice 23

Procedimientos iniciales

Desembalaje

Compruebe que ha recibido los siguientes elementos:

• Manual de instrucciones (este manual)
• Micrófono optimizador ECM-AC1 (1)
• Cable de alimentación de CA (1)
  • Mando a distancia RM-AAU012 (1)

Si falta algún elemento, consulte con su distribuidor Sony.

Con este amplificador no se suministran cables de conexión de audio, cables de conexión digital, ni cables de altavoz. Deberá adquirirlos por separado.

Notas acerca de las conexiones

• Desconecte la alimentación de todos los componentes antes de realizar las conexiones.
• No conecte el cable de alimentación de CA hasta que haya terminado de realizar todas las conexiones.
• Asegúrese de que inserta bien todos los enchufes, para evitar zumbidos o ruidos.

Conexión de los altavoces

Conecte los altavoces al amplificador. Utilice un altavoz (no suministrado) para conectarlo a los terminales del altavoz.

Cable de altavoz (no suministrado)

Notas acerca de las conexiones de los altavoces

Conecte el altavoz izquierdo a los terminales SPEAKERS L y el altavoz derecho a los terminales SPEAKERS R.

Asegúrese de conectar los cables de altavoz entre los altavoces y el amplificador con las mismas polaridades (positiva (+) con positiva (+) y negativa (−) con negativa (−)).

Si presta atención al color o la marca del cable de altavoz que debe conectar al conector positivo (+) o negativo (−), siempre se asegurará de estar conectando el cable correctamente, sin confundirse de polaridad.

Conexión de componentes con tomas de entrada/salida para audio analógico

Puede conectar al amplificador un componente con tomas para audio analógico, como un reproductor de Super Audio CD o un reproductor de CD.

Para conectar un componente a las tomas para audio analógico, utilice un cable para audio (no suministrado).

Conecte el enchufe blanco a la toma L y el enchufe rojo a la toma R.

Cable de audio (no suministrado)

Blanco

(L)

Rojo

(R)

Si el tocadiscos tiene un cable de tierra, conéctelo al terminal (h) SIGNAL GND para evitar zumbidos.

Conexión de componentes con tomas de entrada/salida para audio digital

Conexión a la toma COAXIAL Conexión a la toma OPTICAL

Puede conectar a este amplificador un componente con tomas de salida digital coaxial.

Para conectar un componente a las tomas COAXIAL (DIGITAL 1 a 3), utilice un cable digital coaxial (no suministrado).

Cable digital coaxial (no suministrado)

Puede conectar a este amplificador un componente con tomas de salida digital óptica.

Para conectar un componente a las tomas OPTICAL (DIGITAL 4), utilice un cable digital óptico (no suministrado).

Al conectar los cables digitales ópticos, inserte los enchufes directamente, hasta que encajen perfectamente.

Cable digital óptico (no suministrado)

Notas

• Si selecciona DIGITAL 1, 2 ó 3, la señal de entrada seleccionada se obtendrá en la toma DIGITAL 4 OUT. Si selecciona DIGITAL 4 o una entrada analógica, no se obtendrá ninguna señal en la toma DIGITAL 4 OUT.
• Sólo la señal de audio del reproductor de CD se obtiene de la toma DIGITAL COAXIAL OUT. Sin embargo, la señal de audio de un reproductor de Super Audio CD no se obtiene en absoluto de la toma DIGITAL COAXIAL OUT.

Sugerencia

Todas las tomas de audio digital son compatibles con frecuencias de muestreo de 32 kHz, 44,1 kHz y 48 kHz.

Conexión del cable de alimentación de CA

Conecte el cable de alimentación de CA suministrado al terminal AC IN del amplificador; a continuación, conecte el cable de alimentación CA a la toma de pared.

Siempre queda un pequeño espacio entre la clavija y el panel trasero aunque el cable de alimentación sea insertado firmemente. El cable se supone que hay que conectarlo de esta forma. Esto no es un mal funcionamiento.

Preparación del mando a distancia

Extraiga la lámina aislante y así permitir que fluya la corriente de la pila.

El mando a distancia ya tiene una pila.

Reemplazo de la pila del mando a distancia

1 Extraiga el compartimiento de las pilas en el sentido de la flecha ② presionando el cierre en la dirección de la flecha ①. A continuación, retire la pila del compartimiento de las pilas.

2 Inserte una pila de litio CR2025 nueva con el lado + hacia arriba.

Una pila de litio CR2025

3 Deslice el portapila otra vez al interior.

Nota

Si no va a utilizar el mando a distancia durante un largo periodo de tiempo, retírele las pilas para evitar posibles daños debidos a fugas y corrosión de las pilas.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si alguien tragase la pila, consulte a un médico inmediatamente.
• Limpie la pila con un paño seco para asegurar un buen contacto.
• Asegúrese de observar la polaridad correcta cuando instale la pila.
• No sujete la pila con pinzas metálicas, de lo contrario podría producirse un cortocircuito.

Nota

No exponga el sensor de control remoto F la luz directa del sol ni a dispositivos de iluminación. Puede provocar un fallo de funcionamiento.

Sugerencia

Cuando el mando a distancia no pueda controlar el sistema, sustituya la pila con otra nueva.

ADVERTENCIA

La pila puede explotar si la trata mal. No la cargue, desarme ni la arroje al fuego.

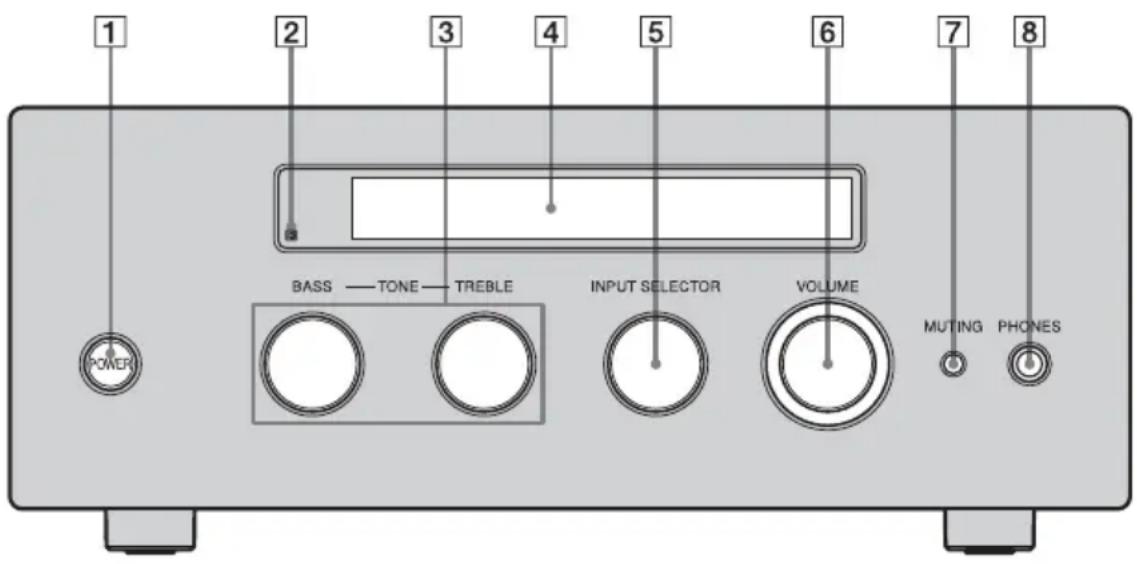

Panel frontal

Nombre Función

1 POWER Pulse para conectar y desconectar el amplificador.
2 Sensor de control remoto	Recibe las señales del control remoto.
3 TONE BASS/TREBLE	Gírelo para ajustar los niveles de BASS (bajos) y TREBLE (agudos). El nivel se puede ajustar desde -10 dB a +10 dB.
4 Visor Aquí aparece el estado actual del componente seleccionado o de una lista de elementos seleccionables.
5 INPUT SELECTOR	Gírelo para seleccionar la fuente de entrada desde la que desea reproducir.
6 VOLUME Gírelo para ajustar el nivel de volumen de los altavoces. El nivel puede ajustarse desde -∞ dB a +23 dB.

Nombre Función

7MUTING Pulse aquí para desactivar el sonido temporalmente. Pulse otra vez el botón para restaurar el sonido.

8Toma PHONES Se conecta a los auriculares.

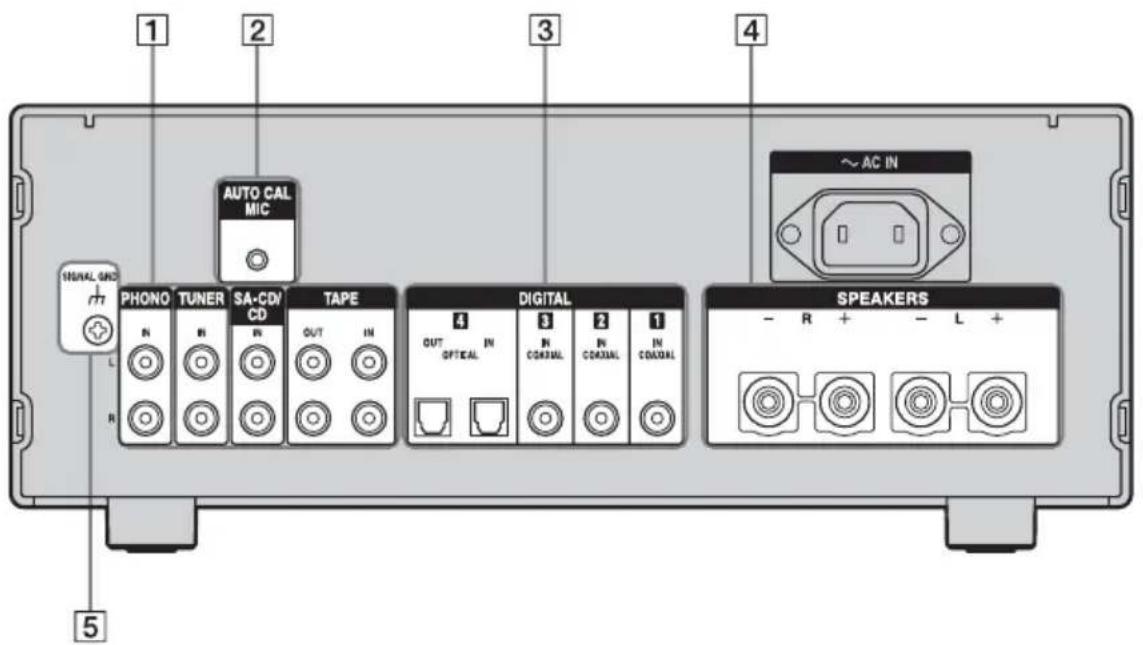

Panel posterior

1 Sección AUDIO INPUT/OUTPUT

	Tomas AUDIO IN/OUT	Sirven para conectar un reproductor de Super Audio CD, una pletina de cinta, una platina MD o un reproductor DAT, etc. (página 6).

4 Sección SPEAKERS

Sirve para conectar los altavoces (página 5).

5 Terminal SIGNAL GND

Si un tocadiscos tiene un cable de tierra, conéctelo a este terminal para evitar zumbidos (página 6).

2 Toma AUTO CAL MIC

Se conecta al micrófono optimizador suministrado para la función Auto Calibration (página 13).

3 Sección DIGITAL INPUT/OUTPUT

	TomasCOAXIAL IN	Sirven para conectarun reproductor deDVD, un reproductorde Super Audio CD,etc. Las tomasCOAXIALproporcionan unamejor calidad desonido (página 7).
	TomaOPTICAL IN/OUT

Mando a distancia

RM-AAU012

Nombre Función

1DISPLAYON/OFF	Pulse para encender o apagar el visor en la ventana de visualización.
2Botones de entrada	Pulse uno de los botones, para seleccionar el componente que desee utilizar.
3VOL +/- Púlselo	para ajustar el nivel de volumen de los altavoces.El nivel se puede ajustar desde -∞ dB a +23 dB.
4BALANCE L/R	Púlselo para ajustar el balance entre los altavoces izquierdo y derecho. Tanto el balance izquierdo como el derecho se pueden ajustar desde 0 dB a +20 dB. El ajuste inicial es de 0 dB (centro).

Nombre Función

5Botones de funcionamiento de un reproductor de CD de Sony	Sólo puede utilizar un reproductor de CD de Sony con este mando a distancia si se conecta a este amplificador. ▷reproducir■ pausa■ detener ◀◀◀/▶▶ seleccionar pista ◀◀/▶▶ retroceso/avance rápido
6MUTING Pulse aquí para desactivar el sonido. Pulse una vez más para reactivarlo.
7MENU Púlselo para que aparezca el menú del amplificador (página 17).
8 ↑/↓/↔/→⊕	Después de pulsar MENU (7), pulse ↑/↓/↔/→ para seleccionar los ajustes. A continuación, pulse ●para confirmar la selección (página 17).
9LOUDNESS Ajuste la función LOUDNESS en ON para configurar la salida de los niveles BASS y TREBLE de los altavoces en los ajustes óptimos, en función del nivel del volumen.Cuando la función LOUDNESS se ajusta en OFF, los niveles BASS y TREBLE recuperarán los niveles que estaban ajustados antes de ajustar la función LOUDNESS en ON.El ajuste inicial es OFF.
10BASS/TREBLE +/-	Púlselo para ajustar los niveles de BASS (bajos) y TREBLE (agudos). El nivel se puede ajustar desde -10 dB a +10 dB.

Notas

• El modo de control remoto del mando a distancia suministrado con este amplificador está ajustado en CD1 para el reproductor de CD conectado. Ajuste el modo de control remoto del reproductor de CD en CD1; de lo contrario, no podrá utilizar el reproductor de CD con este mando a distancia.
• Los niveles de BASS y TREBLE se pueden ajustar manualmente aunque la función LOUDNESS esté ajustada en ON. Si los niveles se ajustan manualmente, la función LOUDNESS cambiará automáticamente a OFF.

Configuración

Calibración automática de los ajustes adecuados (AUTO CALIBRATION)

La función de calibración automática permite conocer lo siguiente:

• Conexión de los altavoces
  • Distancia de los altavoces
• El ángulo del altavoz
• El nivel del altavoz
• Las características de la frecuencia Después de guardar el resultado de la medición, puede confirmar el nivel del altavoz, pulsando BALANCE L/R (página 12). Los otros resultados de la medición no aparecen, pero los ajustes se definen automáticamente, según corresponda.

Antes de realizar la calibración automática

Antes de realizar la calibración automática, configure y conecte los altavoces (página 5).

• La toma AUTO CAL MIC se utiliza sólo para el micrófono optimizador suministrado. No conecte otros micrófonos a esta toma. Si lo hace, puede ocasionar daños en el amplificador y el micrófono.
• Durante la medición, el sonido que procede de los altavoces es muy alto. No es posible ajustar el volumen del sonido. Evite que haya niños delante y tenga cuidado para no molestar a los vecinos.
  • Realice la medición en un entorno silencioso para evitar el efecto del ruido y obtener una medición más precisa.

- Si algún obstáculo interfiere entre el micrófono optimizador y los altavoces, es posible que la medición no se realice correctamente. Elimine los obstáculos en el área de medición, para evitar que se produzcan errores.

Notas

• La función de calibración automática no funciona cuando los auriculares están conectados al amplificador.
• Cancele la función MUTING, si está activada.

1 Conecte el micrófono optimizador suministrado a la toma AUTO CAL MIC del panel posterior.

2 Configure el micrófono optimizador.

Coloque el micrófono optimizador en la posición de escucha. Utilice una banqueta o un trípode, de forma que el micrófono optimizador quede a la misma altura que sus oídos. Oriente el extremo L del micrófono optimizador hacia el altavoz frontal izquierdo y el extremo R hacia el altavoz frontal derecho.

Nota

Cuando coloque el micrófono optimizador en el centro de los dos altavoces, si el ángulo entre los dos altavoces es demasiado estrecho, el micrófono optimizador no puede medir correctamente los altavoces izquierdo y derecho.

Realización de la medición

1 Encienda el amplificador.
2 Pulse MENU.
3 Pulse ↓ para mostrar “<2-Auto Calibration>”, después pulse para entrar en el menú.
4 Pulse ↓ para mostrar “CAL TYPE”, a continuación, pulse para introducir el parámetro.
5 Pulse ↑/↓ para seleccionar el parámetro, a continuación, pulse para introducir la selección.

Tipo de calibración Explicación

ENGINEER Define un conjunto de características de frecuencia que coincide con el estándar de Sony para una habitación de escucha.

FULL FLAT Hace que la medida de frecuencia de cada altavoz sea plana.

6 Pulse ↑ para mostrar "AUTO CAL START?" y, a continuación, pulse para empezar la medición.

Las mediciones comienzan en cinco segundos. Aparecerá una cuenta atrás en el visor. Mientras se realiza la cuenta atrás, permanezca lejos del área de medición, para evitar resultados erróneos.

7 Da comienzo la medición.

El proceso de medición tardará aproximadamente 10 segundos. Espere hasta que haya finalizado.

Sugerencia

Cuando se utilizan altavoces especiales, como altavoces dipolares, es posible que la medición no pueda realizarse correctamente, o que la calibración automática no pueda llevarse a cabo.

Para cancelar la medición

La medición se cancela cuando se cambia el volumen, se cambia la fuente de entrada, se pulsa MUTING o se conectan los auriculares.

Confirmación/almacenamiento de los resultados de la medición

1 Confirme el resultado de la medición.

Cuando termine la medición, sonará un pitido y los resultados aparecerán en el visor.

Resultado de la medición	Visor Explicación
Si el proceso de medición ha finalizado correctamente	COMPLETE	Siga con el paso 2.
Si la medición no se realiza con éxito	ERROR CODE 3■	Consulte “Cuando aparece el código de error” (página 15).

2 Pulse ♠/▼ varias veces para seleccionar el elemento y, a continuación, pulse

Elemento Explicación

RETRY Vuelve a realizar la medición.

SAVE EXIT Guarda los resultados de la medición y sale del proceso de ajuste.

Elemento Explicación

WRN CHECK Muestra una advertencia relativa a los resultados de la medición. Consulte “Cuando seleccione “WRN CHECK”” (página 15).

EXIT Sale del proceso de ajustesin guardar los resultados dela medición.

Cuando aparece el código de error

Pruebe las soluciones sugeridas y vuelva a realizar la medición.

Código de error	Causa y soluciones
CODE 32 No se detectó ningún altavoz.Asegúrese de que el micrófono optimizador está conectado adecuadamente y vuelva a realizar la medición.Si el micrófono optimizador está bien conectado pero aparece un código de error, es posible que el micrófono optimizador esté dañado o mal conectado.
CODE 33 Los altavoces no están conectados.
CODE 34 Los altavoces no están en la posición adecuada. Los altavoces o un micrófono optimizador a la derecha o a la izquierda pueden estar mal situados. Compruebe la posición del altavoz.

•CODE 32, 33, 34

Aparece "RETRY?" (¿Reintentar?).

3 Pulse ↑/↓ para seleccionar "YES" y, a continuación, pulse ⚠

La medición se reinicia desde el paso 7 de "Realización de la medición".

Cuando seleccione "WRN CHECK"

Si existe una advertencia en el resultado de la medición, aparecerá información detallada.

Pulse para regresar al paso 1 de "Confirmación/almacenamiento de los resultados de la medición".

Código de advertencia	Explicación
WARNING 40	Intente realizar la medición en un entorno silencioso.La medición ha finalizado. No obstante, el nivel de ruido es elevado. Puede que consiga realizar con éxito la calibración automática si lo vuelve a intentar, aunque la medición no se puede realizar en todos los entornos.
WARNING 41	Intente realizar la medición cuando el entorno esté lo bastante silencioso como para permitir una medición correcta.La entrada de sonido procedente del micrófono optimizador es superior al margen aceptable. Es más elevado que el sonido más alto que se puede medir.
WARNING 42	Intente realizar la medición cuando el entorno esté lo bastante silencioso como para permitir una medición correcta.El volumen del amplificador está fuera del margen aceptable.
NO WARNING	No hay ninguna advertencia.

Auto Calibration: parámetros del menú

El ajuste inicial aparece subrayado.

■ AUTO CAL START? (Inicia la calibración automática)

• MEASUREMENT COUNTDOWN

Aparece en el visor una cuenta atrás de cinco segundos.

• MEASURING TONE

Aparece durante la medición de TONE.

• MEASURING T.S.P.

Aparece durante la medición de TSP*.

- COMPLETE

Aparece cuando el proceso de medición se completa con éxito. Para obtener detalles acerca de cada mensaje, consulte “Confirmación/almacenamiento de los resultados de la medición” (página 14).

Aparece si existe una advertencia acerca del resultado de la medición. Para obtener detalles acerca de cada mensaje, consulte “Confirmación/almacenamiento de los resultados de la medición” (página 14).

- NO WARNING

No hay ninguna advertencia.

- ERROR CODE [ :3■]

Aparece cuando falla la medición. Para obtener detalles acerca de cada mensaje, consulte “Confirmación/almacenamiento de los resultados de la medición” (página 14).

- RETRY?

Cuando la medición falla, aparece para preguntarle si desea repetir la medición o salir sin repetirla.

- CANCEL

Aparece cuando se cancela la medición.

Una señal TSP es una señal de medición de alta precisión que utiliza energía por impulsos y mide una banda ancha de volumen, de bajo a alto, en un breve período de tiempo.

La cantidad de energía utilizada para medir señales es importante para garantizar la precisión de la medición en un entorno normal de interior. El uso

de TSP hace posible la medición efectiva de las señales.

■ CAL TYPE (Tipo de parámetro)

• ENGINEER

Define como frecuencia una que coincide con el estándar de Sony para una habitación de escucha.

• FULL FLAT

Hace que la medida de frecuencia de cada altavoz sea plana.

■ EQ CURVE EFFECT (Activa/desactiva la medición de la curva de EQ)

• OFF

Desactiva la medición de la curva de EQ.

• ON

Activa la medición de la curva de EQ. Una vez completada la medición, este ajuste se define automáticamente en ON.

Nota

No es posible seleccionar este ajuste antes de guardar los resultados de la medición (ajuste de fábrica).

Ajustes del amplificador

Mediante los menús de System Settings, puede realizar varios ajustes para personalizar el amplificador.

1 Pulse MENU.
2 Pulse ↑ para mostrar “<1-System Settings>”, después pulse para entrar en el menú.
3 Pulse ↑/↓ varias veces hasta ver el parámetro que desee ajustar.
4 Pulse para entrar en el parámetro.
5 Pulse ↑/↓ varias veces para seleccionar el valor que desee ajustar.
6 Pulse para confirmarlo.
7 Si desea realizar otros ajustes, repita los pasos 3 al 6.

Para subir un nivel en el menú

Pulse ←.

Para salir del menú

Pulse MENU.

Nota

Algunos parámetros y ajustes pueden aparecer atenuados en el visor. Esto significa que, o no están disponibles, o son parámetros fijos que no se pueden cambiar.

System Settings: parámetros del menú

El ajuste inicial aparece subrayado.

■ DEC. PRIORITY (Prioridad de decodificación de entrada de audio digital)

Permite especificar el modo de entrada para la entrada de señal digital en las tomas DIGITAL IN.

• AUTO

Conmuta automáticamente el modo de entrada, entre DTS, Dolby Digital o PCM.

- PCM

Se concede prioridad a las señales PCM (para evitar interrupciones al iniciarse la reproducción).

Nota

Cuando el ajuste está en “AUTO” y el sonido procedente de las tomas de audio digital (para un CD, etc.) se interrumpe durante la reproducción, ponga el ajuste en “PCM”.

■ DUAL MONO (Selección de audio bilingüe)

En una emisión bilingüe, puede seleccionar en qué idioma desea escucharla. Esta característica sólo funciona con fuentes Dolby Digital.

- MAIN/SUB

El sonido del idioma principal saldrá por el altavoz izquierdo, y el sonido del idioma secundario saldrá simultáneamente, por el altavoz derecho.

• MAIN

Se emitirá el sonido del idioma principal.

- SUB

Se emitirá el sonido del idioma secundario.

- MAIN+SUB

Se emitirán mezclados los sonidos de ambos idiomas.

D.RANGE COMP.

(Compresor de rango dinámico)

Permite comprimir el rango dinámico de la pista de sonido. Esto puede resultar útil, si desea ver películas con el volumen bajo, a altas horas de la noche. La compresión de rango dinámico es posible sólo con fuentes Dolby Digital.

• OFF El rango dinámico no se comprime.
- STD El rango dinámico se comprime según lo estipulado por el ingeniero de grabación.
- M A X . El rango dinámico se comprime espectacularmente.

Sugerencia

El compresor de rango dinámico permite comprimir el rango dinámico de la pista de sonido, basándose en la información de rango dinámico que se incluye en la señal de Dolby Digital.

“STD” es el ajuste estándar, pero sólo realiza una compresión ligera. Por tanto, recomendamos utilizar el ajuste “MAX”. Este comprime enormemente el rango dinámico y permite ver películas a altas horas de la noche, con el volumen bajo. Al contrario que con los limitadores analógicos, los niveles están predeterminados y proporcionan una compresión muy natural.

■ DC PHASE L.

Permite aproximar las características de una frecuencia de fase baja a las de un amplificador analógico tradicional.

• OFF No se realiza la corrección de fase.
- LOW-A, STD-A, HIGH-A, LOW-B, STD-B, HIGH-B
El rango de ancho de banda de la corrección de fase aumenta en el orden “LOW”, “STD”, “HIGH”.
El parámetro “B” de corrección de fase proporciona características de bajos mejorados.

Borrado de la memoria del amplificador

1,2 2,3

1 Pulse POWER para desactivar el amplificador.

2 Mantenga pulsado POWER mientras pulsa MUTING para activar el amplificador.

Después de que “MEMORY CLEARING...” aparezca en el visor durante un rato, aparecerá “MEMORY CLEARED!”.

Los siguientes elementos se restablecen a sus ajustes iniciales.

- Todos los ajustes de los menús System Settings y Auto Calibration.

3 Deje de pulsar MUTING.

Información complementaria

Precauciones

Acerca de la seguridad

En caso de que un objeto sólido o un líquido caiga dentro de la unidad, desenchufe el amplificador y llévelo a que lo examine un técnico cualificado, antes de volver a hacerlo funcionar.

Fuentes de alimentación

• Antes de utilizar el amplificador, compruebe que el voltaje de funcionamiento es el mismo que el del suministro eléctrico local. El voltaje de funcionamiento se indica en la placa de características, situada en la parte trasera del amplificador.
• Aunque apague la unidad, no se desconectará de la fuente de alimentación de CA mientras permanezca conectada a la toma de pared, incluso si la unidad se ha apagado.
• Si no va a utilizar el amplificador durante algún tiempo, asegúrese de desconectarlo de la toma de la pared. Para desconectar el cable de alimentación de CA, hágalo sujetando el enchufe, nunca tire del cable.
• El cable de alimentación de CA sólo deberá ser sustituido en un establecimiento cualificado.

En caso de recalentamiento

Aunque el amplificador se caliente durante el funcionamiento, no se trata de un problema técnico. Si continuamente utiliza el amplificador a un volumen muy alto, la temperatura de la unidad arriba, a los lados y debajo aumenta considerablemente. Para evitar quemarse, no toque la unidad.

Ubicación

• Coloque el amplificador en una ubicación con ventilación adecuada, con el fin de evitar el recalentamiento y prolongar la vida del amplificador.
• No coloque el amplificador cerca de fuentes de calor, ni en lugares expuestos a la luz solar directa, polvo excesivo o golpes mecánicos.
• No coloque sobre la unidad nada que pueda bloquear los orificios de ventilación; podría ocasionar mal funcionamiento.
• No ponga el amplificador cerca de equipos como televisores, VCR o pletinas. Si el amplificador se utiliza conjuntamente con un televisor, un VCR o una pletina y está situado demasiado cerca de ese equipo, pueden generarse ruidos y la calidad de la imagen puede disminuir. Esto es especialmente probable que suceda si se utiliza una antena de interior. Por tanto, recomendamos utilizar una antena exterior.

Utilización

Antes de conectar otros componentes, asegúrese de desconectar y desenchufar el amplificador.

Limpieza

Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.

Si desea realizar alguna consulta o solucionar algún problema relacionado con el amplificador, póngase en contacto con el distribuidor Sony más próximo.

Solución de problemas

Si le surge cualquiera de las siguientes dificultades mientras utiliza el amplificador, utilice esta guía como ayuda para resolver el problema. Si el problema persiste, consulte con el distribuidor Sony más próximo.

Audio

No hay sonido, o sólo se escucha un sonido muy bajo; da igual el componente seleccionado.

• Compruebe que los altavoces y los componentes están bien conectados.
• Compruebe que todos los cables de los altavoces están conectados correctamente.
• Compruebe que tanto el amplificador como todos los componentes están activados.
• Compruebe que el control VOLUME no está ajustado en -∞ dB.
• Pulse MUTING para cancelar la función de desactivación del sonido.
• Compruebe que ha seleccionado el componente correcto con INPUT SELECTOR.
• Compruebe que los auriculares no están conectados.
• El dispositivo protector del amplificador se ha activado. Desactive el amplificador, elimine el problema que produce el cortocircuito y vuelva a activarlo.

No hay sonido de un determinado componente.

• Compruebe que el componente está conectado correctamente a las tomas de entrada de audio que correspondan a ese componente.
• Compruebe que los cables utilizados para la conexión están bien insertado en las tomas, tanto en el amplificador, como en el componente.

No hay sonido procedente de uno de los altavoces.

• Conecte un par de auriculares a la toma PHONES para verificar que el sonido sale por los auriculares. Si sólo sale un canal por los auriculares, el componente puede no estar conectado correctamente al amplificador. Compruebe que todos los cables están bien insertados en las tomas, tanto en el amplificador, como en el componente. Si ambos canales salen por los auriculares, el altavoz puede no estar conectado correctamente al amplificador. Compruebe la conexión del altavoz que no emite ningún sonido.

- Asegúrese de que ha conectado la toma L o R a un componente analógico y no sólo a la toma L o R. Utilice un cable monoaural-estéreo (no suministrado).

El sonido izquierdo y el sonido derecho están desequilibrados o se invierten.

• Compruebe que los altavoces y los componentes están correcta y firmemente conectados.
• Ajuste los parámetros de balance, pulsando BALANCE en el mando a distancia.

Existe un fuerte zumbido o ruido.

• Compruebe que los altavoces y los componentes están bien conectados.
• Compruebe que los cables de conexión estén alejados de un transformador o motor y, como mínimo, a 3 metros del televisor o de una luz fluorescente.
• Aleje el televisor de los componentes de audio.
• Asegúrese de que ha conectado a tierra el terminal SIGNAL GND (sólo cuando hay conectado un tocadiscos).
• Los enchufes y las tomas están sucios. Límpielos con un paño ligeramente humedecido con alcohol.

No se puede realizar la grabación.

• Compruebe que los componentes estén conectados correctamente (página 6, 7).
• Seleccione el componente fuente con INPUT SELECTOR (página 10, 12).

Mando a distancia

El mando a distancia no funciona.

• Apunte con el mando a distancia hacia el sensor de control remoto del amplificador.
• Quite los obstáculos que haya entre el mando a distancia y el amplificador.
• Sustituya la pila de litio del mando a distancia por otra nueva, si está baja.
• Asegúrese de que selecciona la entrada correcta con el mando a distancia.
• Ajuste el modo de control remoto del reproductor de CD de Sony en CD1 (página 12).

Mensajes de error

Si se produce un mal funcionamiento, la pantalla muestra un código de dos números. Gracias al mensaje, puede comprobar el estado del sistema. Para resolver el problema, consulte la siguiente tabla. Si el problema persiste, consulte con el distribuidor Sony más próximo.

CHECK CODE 11

Una corriente irregular sale de los altavoces. Desactive el amplificador, compruebe que la parte central de un cable de altavoz no esté tocando el amplificador ni otros altavoces, y vuelva a activarlo.

CHECK CODE 12

La sección del amplificador está sobrecalentada. Compruebe que el orificio de ventilación no esté tapado. Desactive el amplificador, déjelo en reposo durante un rato y vuelva a activarlo.

CHECK CODE 14

Desactive el amplificador y compruebe que la parte central de un cable de altavoz no esté tocando el amplificador ni otros altavoces.

CHECK CODE 21

Desactive el amplificador, compruebe que los cables del altavoz estén conectados correctamente y, a continuación, vuelva a activarlo.

Especificaciones

Sección del amplificador

POWER OUTPUT

Potencia de salida nominal

6 ohmios 1 kHz, THD

0,7%:

65 W + 65 W

Requisitos de alimentación

230 V CA, 50/60 Hz

Respuesta de frecuencia

PHONO Curva de ecualización
	RIAA ± 0,5 dB
TUNER, SA-CD/CD, TAPE	10 Hz - 40 kHz± 3 dB (8 ohmios)
Entradas (analógicas)
PHONO Sensibilidad: 2,5 mV
	Impedancia: 50 kohmiosS/N: 86 dB (A, 20 kHz LPF)
TUNER, SA-CD/CD, TAPE	Sensibilidad: 150 mVImpedancia: 50 kohmiosS/N: 96 dB (A, 20 kHz LPF)
Salida (analógica)
TAPE Voltaje: 150 mV	Impedancia: 1 kohmio
Entradas (digitales)
DIGITAL 1/2/3 Impedancia: 75 ohmiosS/N: 96 dB (A, 20 kHz LPF)
DIGITAL 4 S/N: 96 dB(A, 20 kHz LPF)
Salida (digital)
DIGITAL 4 S/N: 96 dB(A, 20 kHz LPF)

TONE

TREBLE ±10 dB, en pasos de 1 dB

BASS ±10 dB, en pasos de 1 dB

Especificaciones generales

Requisitos de alimentación

230 V CA, 50/60 Hz

Consumo eléctrico 60 W

Dimensiones (an/al/prf)

(aprox.) 280 × 111 ×

286 mm

incluidas las partes

salientes y los controles

Peso (aprox.) 4,6 kg

Accesorios suministrados

Manual de instrucciones (este manual)

Micrófono optimizador ECM-AC1 (1)

Cable de alimentación de CA (1)

Mando a distancia RM-AAU012 (1)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Índice

A

Altavoces 5

Auto Calibration 13

B

BALANCE 12

Botones de funcionamiento de un reproductor de CD de Sony 12

C

Cable de alimentación de CA 8

|

INPUT SELECTOR 10

L

LOUDNESS 12

M

Mando a distancia 12

Preparación 9

Mensajes de error 21

Menú

Auto Calibration 16

System Settings 17

MUTING 10, 12

P

PHONES 10

Pletina 6

Pletina DAT 7

Pletina MD 7

R

Reproductor CD 6, 7

Reproductor DVD/grabador DVD 7

Reproductor Super Audio CD 6,7

Restauración 18

s

Sintonizador por satélite 7

T

Terminal SIGNAL GND 6, 11

TONE 10

V

Videograbadora 6

Visor 10

VOLUME (VOL) 10, 12

VORSICHT
