BEDIENUNGSANLEITUNG TA-F501ES SONY

Bedienungsanleitung DE

TA-F501ES

WARNING

Das Gerät vor Regen und Feuchtigkeit schützen, da sonst Feuer- und elektrische Schlaggefahr besteht.

Achten Sie darauf, dass die Ventilationsöffnungen des Geräts nicht durch Zeitungspapier, ein Tischtuch, einen Vorhang usw. verdeckt werden und stellen Sie keine brennende Kerze auf das Gerät. Ansonsten besteht Feuergefahr.

Stellen keine Blumenvasen oder andere mit Wasser gefüllten Behälter auf das Gerät, da sonst Feuer- und elektrische Schlaggefahr besteht.

Stellen Sie das Gerät nicht in ein Bücherregal, einen geschlossen Schrank usw.

Stellen Sie das System so auf, dass der Netzstecker bei Problemen schnell aus der Wandsteckdose gezogen werden kann.

VORSICHT

Die Verwendung optischer Instrumente zusammen mit diesem Produkt stellt ein Gesundheitsrisiko für die Augen dar.

Werfen Sie Batterien nicht in den Hausmüll, sondern entsorgen Sie sie vorschriftsmäßig als Chemiemüll.

Die Batterien und das Gerät, in das die Batterien eingelegt sind, dürfen nicht übermäßiger Wärme, z. B. durch Sonnenlicht, Feuer oder ähnliches, ausgesetzt werden.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Zu dieser Anleitung

• Die Anweisungen in dieser Anleitung gelten für Modell TA-F501ES. Die Modellnummer Ihres Geräts ist an der Vorderseite in der rechten unteren Ecke aufgedruckt.
• Die Anweisungen in dieser Bedienungsanleitung verweisen auf die Bedienelemente an der Fernbedienung. Sie können den Verstärker aber auch mit den Bedienelementen an seiner Vorderseite bedienen, sofern diese wie auf der Fernbedienung oder ähnlich benannt sind.

Dieser Receiver ist mit Dolby* Digital und DTS** ausgestattet.

* Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

** „DTS“ und „DTS 2.0“ sind Markenzeichen von DTS, Inc.

Inhalt

Vorbereitungen

Auspacken 4

Anschließen von Lautsprechern ....5

Anschließen von Komponenten mit analogen Audio-Ein-/Ausgangsbuchsen ......6

Anschließen von Komponenten mit digitaler Audio-Ein-/Ausgangsbuchse ....7

Anschließen des Netzkabels ....8

Vorbereitung der Fernbedienung ....9

Bezeichnung und Funktion der einzelnen Teile

Vorderseite ....10

Rückseite 11

Fernbedienung ......12

Konfiguration

Automatisches Kalibrieren der Einstellungen (AUTO CALIBRATION) ......14

Einstellungen für den Verstärker .....18

Löschen des Verstärkerspeichers .....19

Weitere Informationen

Sicherheitsmaßnahmen ......20

Störungsbehebung 21

Technische Daten ....23

Index 24

Vorbereitungen

Auspacken

Kontrollieren Sie den Lieferumfang auf Vollständigkeit:

• Bedienungsanleitung (diese Anleitung)
- Optimizer-Mikrofon ECM-AC1 (1)
- Netzkabel (1)
• Fernbedienung RM-AAU012 (1)

Sollte etwas fehlen, wenden Sie sich an Ihren Sony-Händler.

Dieser Verstärker wird ohne Audio- und Digital-Verbindungskabel sowie Lautsprecherkabel geliefert. Bitte erwerben Sie diese Kabel separat.

Anschlusshinweise

• Schalten Sie alle Komponenten aus, bevor Sie die Anschlüsse vornehmen.
• Schließen Sie das Netzkabel erst an, wenn alle anderen Verbindungen hergestellt sind.
• Stecken Sie alle Stecker fest in die Buchsen. So vermeiden Sie Störgeräusche.

Anschließen von Lautsprechern

Schließen Sie die Lautsprecher an den Verstärker an.

Verwenden Sie ein Audiokabel (nicht mitgeliefert), um den Lautsprecher anzuschließen.

Lautsprecherkabel (nicht mitgeliefert)

Hinweise zum Lautsprecheranschluss

Schließen Sie den linken Lautsprecher an die Anschlüsse SPEAKERS L und den rechten an die Anschlüsse SPEAKERS R an.

Achten Sie beim Anschließen der Lautsprecherkabel zwischen den

Lautsprechern und dem Verstärker auf korrekte Polarität (Plus (+) an Plus (+) und Minus (−) an Minus (−)).

Richten Sie sich beim Beschalten der Plus (+) und Minusklemmen (−) nach den Kabelfarben oder -markierungen, damit der Anschluss mit der korrekten Polarität (d. h. Phase) erfolgt.

Anschließen von Komponenten mit analogen Audio-Ein-/Ausgangsbuchsen

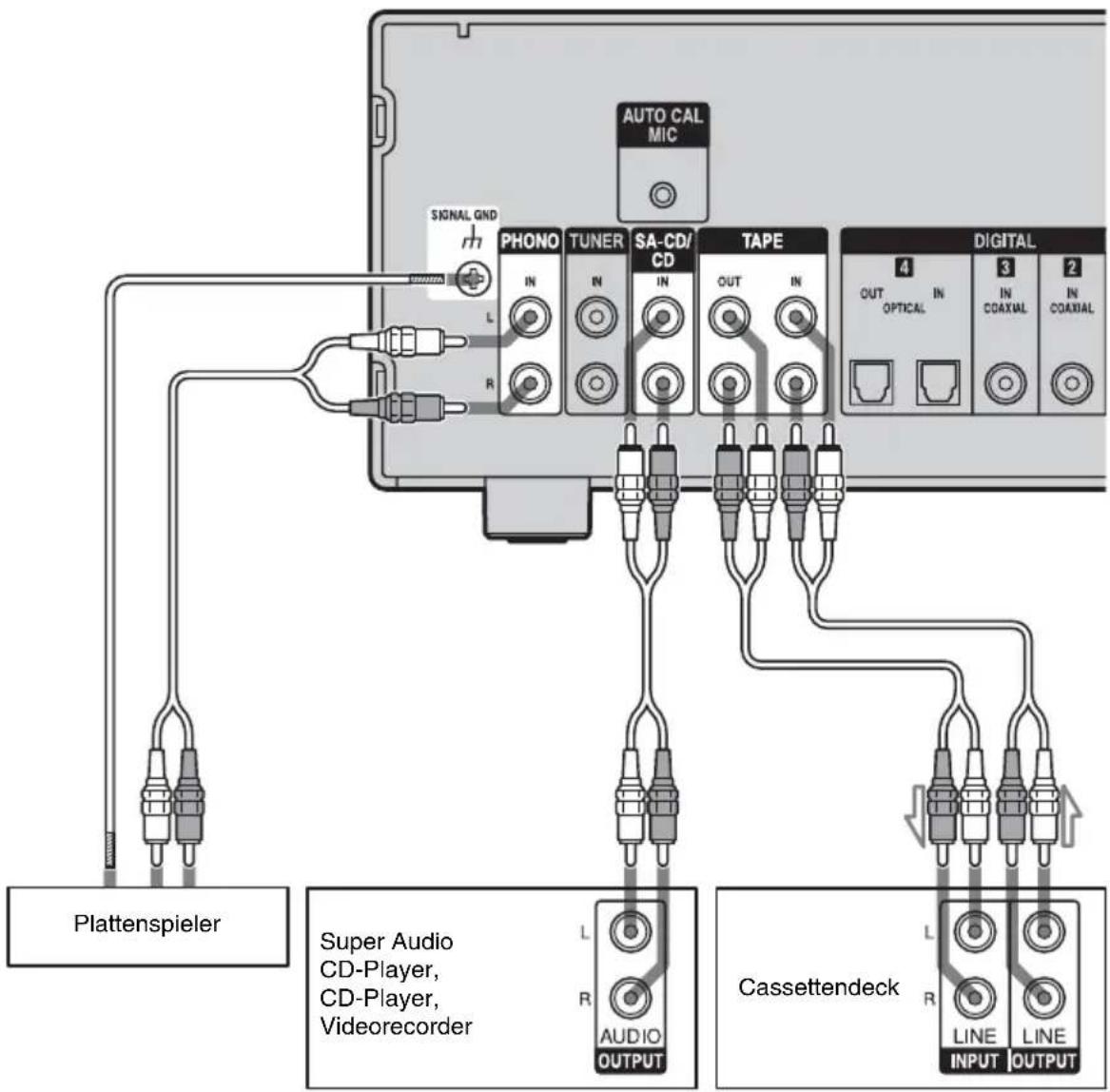

Sie können eine Komponente mit analogen Audiobuchsen, z. B. einen Super Audio CD-Player oder CD-Player, an diesen Verstärker anschließen.

Verwenden Sie für den Anschluss einer Komponente an die analogen Audiobuchsen ein handelsübliches Audiokabel (nicht mitgeliefert).

Stecken Sie jeweils den weißen Stecker in die Buchse L und den roten Stecker in die Buchse R.

Audiokabel (nicht mitgeliefert)

Hinweis

Wenn der Plattenspieler ein Erdungskabel hat, schließen Sie dieses an die Klemme (m) SIGNAL GND an, um Störgeräusche zu vermeiden.

Anschließen von Komponenten mit digitaler Audio-Ein-/Ausgangsbuchse

Anschluss an die Buchse COAXIAL

Sie können eine Komponente mit koaxialem Digitalausgang an diesen Verstärker anschließen.

Verwenden Sie für den Anschluss einer Komponente an die COAXIAL-Buchsen (DIGITAL 1 bis 3) ein koaxiales Digitalkabel (nicht mitgeliefert).

Koaxiales Digitalkabel (nicht mitgeliefert)

Anschluss an die Buchse OPTICAL

Sie können eine Komponente mit optischem Digitalausgang an diesen Verstärker anschließen.

Verwenden Sie für den Anschluss einer Komponente an die OPTICAL-Buchsen ein optisches Digitalkabel (nicht mitgeliefert) (DIGITAL 4).

Stecken Sie die Stecker von optischen Digitalkabeln gerade in die Buchse, bis sie hörbar einrasten.

Optisches Digitalkabel (nicht mitgeliefert)

Hinweise

• Wenn DIGITAL 1, 2 oder 3 gewählt ist, wird das gewählte Eingangssignal von der Ausgangsbuchse DIGITAL 4 OUT ausgegeben. Wenn DIGITAL 4 oder Analogeingang gewählt ist, wird von der Ausgangsbuchse DIGITAL 4 OUT kein Signal ausgegeben.
• Über die Buchse DIGITAL COAXIAL OUT wird nur das Audiosignal des CD-Players ausgegeben. Das Audiosignal eines Super Audio CD-Player wird aber nicht über die Buchse DIGITAL COAXIAL OUT ausgegeben.

Tipp

Alle digitalen Audiobuchsen sind mit den Samplingfrequenzen 32 kHz, 44,1 kHz und 48 kHz kompatibel.

Anschließen des Netzkabels

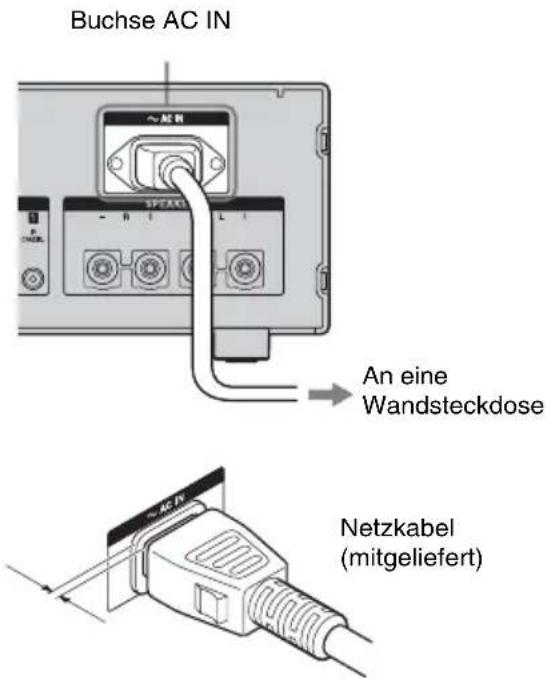

Schließen Sie das mitgelieferte Netzkabel an die Buchse AC IN des Verstärkers an und den Netzstecker dann an eine Wandsteckdose.

Ein Abstand von mehreren Millimetern bleibt zwischen dem Stecker und der Rückwand bestehen, selbst wenn das Netzkabel fest eingeführt wird. Dieser Abstand ist absichtlich vorgesehen. Dies stellt keine Funktionsstörung dar.

Vorbereitung der Fernbedienung

Ziehen Sie die Isolierfolie heraus, damit die Batterie elektrischen Kontakt hat.

Die Fernbedienung enthält bereits eine Batterie.

Auswechseln der Batterie in der Fernbedienung

1 Ziehen Sie das Batteriefach in der Richtung von Pfeil ② heraus, indem Sie die Sperre in Richtung von Pfeil ① drücken. Entfernen Sie danach die Batterie aus dem Batteriefach.

2 Legen Sie eine neue Lithiumbatterie CR2025 mit obenliegendem Pluspol (+) ein.

Lithiumbatterie CR2025

3 Schieben Sie den Batteriehalter wieder ein.

Hinweis

Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterie heraus, um mögliche Beschädigung durch Auslaufen der Batterie und Korrosion zu vermeiden.

Anmerkungen zur Lithiumbatterie

• Halten Sie die Lithiumbatterie außer Reichweite von Kindern. Sollte die Batterie versehentlich verschluckt werden, konsultieren Sie sofort einen Arzt.
• Wischen Sie die Batterie mit einem trockenen Tuch ab, um guten Kontakt zu gewährleisten.
• Achten Sie beim Einlegen der Batterie auf korrekte Polarität.
• Halten Sie die Batterie nicht mit einer metallenen Pinzette, weil es sonst zu einem Kurzschluss kommen kann.

Hinweis

Setzen Sie den Fernbedienungssensor Reinem direkten Sonnenlicht oder Beleuchtungsquellen aus. Andernfalls könnte es zu einer Fehlfunktion kommen.

Tipp

Wenn das Gerät nicht mehr auf die Fernbedienung anspricht, ersetzen Sie die Batterie durch eine neue.

WARNUNG

Bei unsachgemäßer Behandlung kann die Batterie explodieren.

Unterlassen Sie Aufladen, Zerlegen oder Wegwerfen ins Feuer.

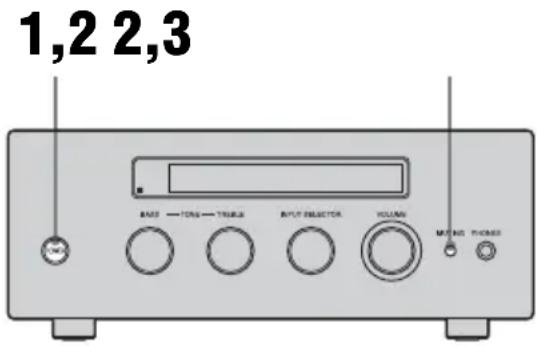

Vorderseite

Bezeichnung Funktion

1 POWER Mit dieser Taste wird der Verstärker ein- und ausgeschaltet.
2 Fernbedienungssensor	Empfängt die Signale von der Fernbedienung.
3 TONE BASS/TREBLE	Dienen zur Einstellung des BASS- und TREBLE-Pegels.Der Pegeleinstellbereich geht von -10 dB bis +10 dB.
4 Display Hier wir der aktuelle Status der gewählten Komponente oder eine Liste wählbarer Optionen angezeigt.
5 INPUT SELECTOR	Mit diesem Drehschalter wählen Sie die wiederzugebende Eingangsquelle.
6 VOLUME Dient zum Einstellen der Lautstärke des über die Lautsprecher wiedergegebenen Tons.Der Pegeleinstellbereich geht von - dB bis +23 dB.

Bezeichnung Funktion

7MUTING Drücken Sie die Taste, um den Ton vorübergehend auszuschalten. Drücken Sie die Taste erneut, um den Ton wieder einzuschalten.
8Buchse PHONES	Zum Anschließen von Kopfhörern.

Rückseite

1 Anschlussfeld AUDIO INPUT/OUTPUT

L	Anschlussfeld AUDIO IN/ OUT	Hier kann ein Super Audio CD-Player, Cassettendeck, MD-Deck oder DAT-Player u. dgl. angeschlossen werden (Seite 6).
R

2 Buchse AUTO CAL MIC

Hier wird zur Durchführung der Funktion Auto Calibration das mitgelieferte Optimizer-Mikrofon angeschlossen (Seite 14).

3 Anschlussfeld DIGITAL INPUT/OUTPUT

[805H]	KoaxialeEingangsbuchsen(COAXIAL IN)	Für den Anschlusses eines DVD-Players,Super Audio CD-Players usw. DieVerbindung über dieBuchsen COAXIALliefert eine bessereKlangqualität.(Seite 7).
	Optische Ein-undAusgangsbuchse(OPTICALIN/OUT)

4 Anschlussfeld SPEAKERS

Hier werden die Lautsprecher angeschlossen (Seite 5).

5 Klemme SIGNAL GND

Wenn der Plattenspieler ein Erdungskabel hat, schließen Sie dieses an diese Klemme an, um Störgeräusche zu vermeiden (Seite 6).

Fernbedienung

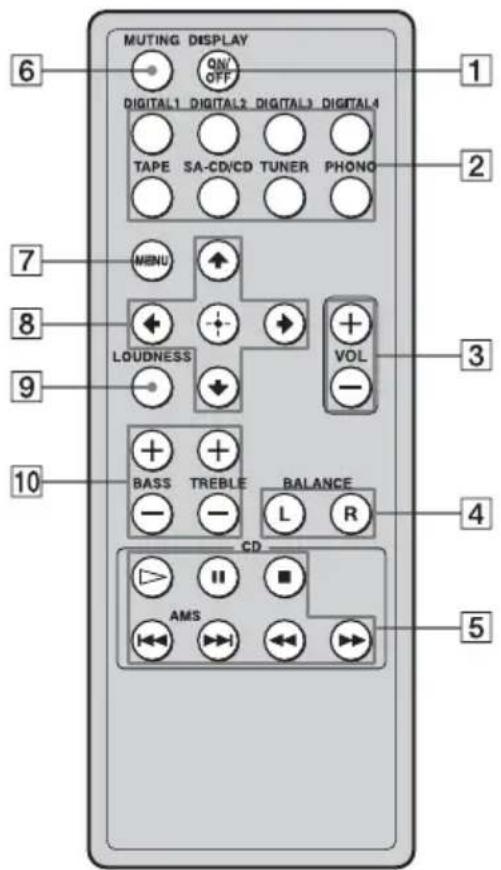

RM-AAU012

Bezeichnung Funktion

1DISPLAYON/OFF	Drücken Sie diese Taste, um die Anzeige im Anzeigenfenster ein- und auszuschalten.
2Eingangs-wahltasten	Durch Betätigen einer dieser Taste wird der betreffende Eingang aktiviert.
3VOL +/- Dient zum Einstellen der Lautstärke des über die Lautsprecher wiedergegebenen Tons.Der Einstellbereich geht von - dB bis +23 dB.

Bezeichnung Funktion

4BALANCE L/R	Zum Einstellen des Lautstärkengleichgewichts zwischen dem linken und rechten Lautsprecher. Die Lautstärke des linken bzw. rechten Lautsprechers kann im Bereich von 0 dB bis +20 dB verändert werden. Die Grundeinstellung ist 0 dB (Mitte).
5Bedientasten für einen Sony CD-Player	Sie können einen Sony CD-Player nur dann mit dieser Fernbedienung bedienen, wenn Sie ihn an diesen Verstärker anschließen. ▷ Wiedergabe ■ Pause ■ Stopp ◀◀◀/▶▶ Track wählen ◀◀◀/▶▶ Schneller Rücklauf/Vorlauf
6MUTING Zur Aktivierung der Muting-Funktion. Zum Wiederherstellen des Tons noch einmal drücken.
7MENU Zum Aufrufen des Menüs für spezielle Verstärkereinstellungen (Seite 18).
8 ↑/↓/←/→ ⬆	Nach einem Druck auf MENU (7) dienen die Tasten ↑/↓/←/→ zum Auswählen eines Parameters bzw. einer Einstellung. Eine nachfolgende Betätigung von ruft den Parameter auf bzw. legt die Einstellung fest (Seite 18).
9LOUDNESS Stellen Sie die Funktion LOUDNESS auf ON; um die Ausgangspegel BASS und TREBLE der Lautsprecher auf die optimalen Einstellungen basierend auf der Lautstärke einzustellen. Wenn Sie die Funktion LOUDNESS auf OFF stellen, werden die Pegel BASS und TREBLE auf die Pegel zurückgesetzt, die eingestellt waren, bevor die Funktion LOUDNESS auf ON gestellt wurde. Die werkseitige Einstellung ist OFF.

Bezeichnung Funktion

10 BASS/

TREBLE +/-

Zum Einstellen der Pegel von

BASS und TREBLE. Der

Pegeleinstellbereich geht von

-10 dB bis +10 dB.

Hinweise

• Der Befehlsmodus für die Fernbedienung, die mit diesem Verstärker mitgeliefert wird, ist fest auf CD1 für den angeschlossenen CD-Player eingestellt. Stellen Sie den Befehlsmodus der Fernbedienung des CD-Players auf CD1. Andernfalls können Sie den CD-Player nicht mit der Fernbedienung bedienen.
• Sie können die Pegel BASS und TREBLE manuell einstellen, auch wenn die Funktion LOUDNESS auf ON gestellt ist. Wenn Sie die Pegel manuell einstellen, wird die Funktion LOUDNESS automatisch auf OFF umgeschaltet.

Konfiguration

Automatisches Kalibrieren der Einstellungen (AUTO CALIBRATION)

Mit der automatischen Kalibrierungsfunktion können folgende Parameter gemessen werden:

• Lautsprecheranschlüsse
• Lautsprecherentfernung
• Lautsprecherwinkel
• Lautsprecherpegel
- Frequenzgang

Nach Speichern der Messergebnisse können Sie den Lautsprecherpegel mit BALANCE L/R abrufen (Seite 12). Die anderen Messergebnisse werden nicht angezeigt, aber entsprechende Einstellungen werden automatisch vorgegeben.

Vor Durchführung der automatischen Kalibrierung

Bevor Sie die automatische Kalibrierung in Angriff nehmen, müssen Sie zunächst die Lautsprecher aufstellen und anschließen (Seite 5).

• Die Buchse AUTO CAL MIC ist nur für das mitgelieferte Optimizer-Mikrofon vorgesehen. Schließen Sie keine anderen Mikrofone an diese Buchse an. Dadurch könnte der Verstärker und das Mikrofon beschädigt werden.
- Der während der Messung von den Lautsprechern erzeugte Ton ist recht laut. Ändern können Sie die Lautstärke nicht. Kinder könnten erschrecken, und in abendlichen Stunden könnten die Nachbarn gestört werden.
- Führen Sie die Messung in einer ruhigen Umgebung durch, um Messfehler durch Störgeräusche zu vermeiden.

- Wenn sich zwischen dem Optimizer-Mikrofon und den Lautsprechern den Schallweg störende Gegenstände befinden, arbeitet die Messung nicht einwandfrei. Entfernen Sie solche Gegenstände, um Messfehler zu vermeiden.

Hinweise

• Wenn Kopfhörer am Verstärker angeschlossen sind, arbeitet die automatische Kalibrierung nicht.
• Deaktivieren Sie die Funktion MUTING.

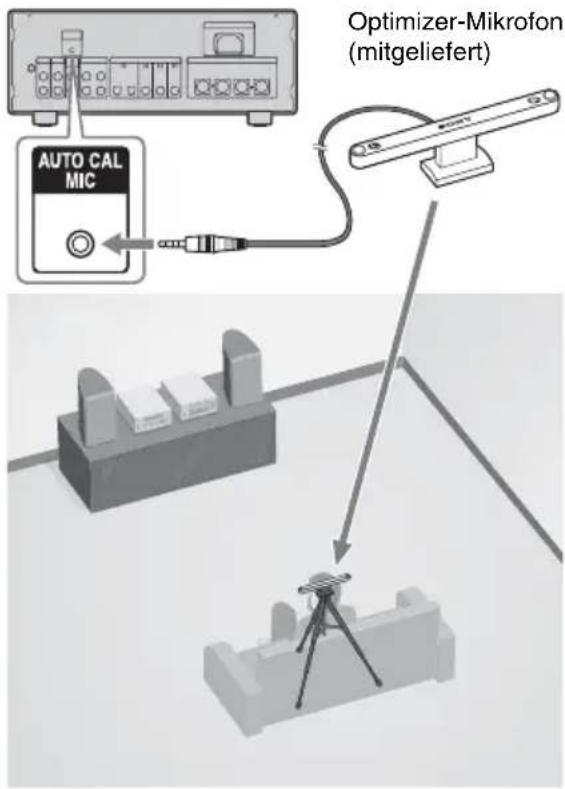

1 Schließen Sie das mitgelieferte Optimizer-Mikrofon an die Buchse AUTO CAL MIC an der Rückseite an.
2 Stellen Sie das Optimizer-Mikrofon auf.

Stellen Sie das Optimizer-Mikrofon an Ihrer Hörposition auf. Verwenden Sie ein Stativ, einen Stuhl o. dgl., damit das Mikrofon sich möglichst in Ohrhöhe befindet. Richten Sie das linke Ende (L) des Optimizer-Mikrofons auf den vorderen linken und das rechte Ende (R) auf den vorderen rechten Lautsprecher.

Hinweis

Wenn Sie das Optimizer-Mikrofon zwischen den beiden Lautsprechern platzieren, kann das Optimizer-Mikrofon den linken und rechten Lautsprecher nicht korrekt messen, wenn der Winkel zwischen den beiden Lautsprechern zu eng ist.

Durchführung der Messung

1 Schalten Sie den Verstärker ein.
2 Drücken Sie MENU.
3 Drücken Sie ↓, um „<2-Auto Calibration>“ anzuzeigen, und drücken Sie dann ⚙um das Menü aufzurufen.
4 Drücken Sie ↓, um „CAL TYPE“ anzuzeigen, und drücken Sie dann , um auf Parameterauswahl zu schalten.
5 Wählen Sie mit ♦/♦ den Parameter und drücken Sie dann Ⓤum die Auswahl zu bestätigen.

Kalibrierungstyp Erläuterung

ENGINEER Stellt die Frequenzkennliniendem Sony-Hörraumstandard gemäß ein.

FULL FLAT Führt die Messung der Frequenzen für jeden einzelnen Lautsprecher mit linearer Vorgabe durch.

6 Drücken Sie ↑, um „AUTO CAL START?“ anzuzeigen, und drücken Sie dann ☐ um die Messung zu starten.

Die Messung beginnt nach fünf Sekunden. Ein Countdown erscheint auf der Anzeige.

Während des Countdowns begeben Sie sich aus dem Messbereich, um Messfehler zu vermeiden.

7 Die Messung beginnt.

Die Messung dauert etwa 10 Sekunden. Warten Sie, bis der Messvorgang abgeschlossen ist.

Tipp

Bei Spezialautsprechern wie etwa Dipollautsprechern kann die Messung unter Umständen nicht korrekt durchgeführt werden und die automatische Kalibrierung kann versagen.

Abbrechen der Messung

Die Messung wird abgebrochen, wenn Sie die Lautstärke ändern, eine andere Eingangsquelle wählen, MUTING drücken oder Kopfhörer anschließen.

Prüfen/Speichern der Messergebnisse

1 Prüfen Sie die Messergebnisse.

Nach Abschluss der Messung erklingt ein akustisches Signal, und das Messergebnis wird auf dem Display angezeigt.

Messergebnis Display Erläuterung
Bei erfolgreich abgeschlossener Messung	COMPLETE	Weiter mit Schritt 2.
Bei fehlgeschlagener Messung	ERROR CODE 3■	Siehe „Wenn Fehlercodes angezeigt werden“ (Seite 16).

2 Drücken Sie mehrmals ↑/↓, um die gewünschte Option zu wählen, und bestätigen Sie dann mit

Option Erläuterung

RETRY Führt die Messung erneut durch.

SAVE EXIT Speichert die Messergebnisse und beendet die Einstellung.

WRN CHECK Zeigt eine die Messergebnisse betreffende Warnung an. Siehe „Wenn Sie „WRN CHECK“ wählen“(Seite 16).

EXIT Beendet die Einstellung ohne Speichern der Messergebnisse.

Wenn Fehlercodes angezeigt werden

Versuchen Sie die vorgeschlagenen Abhilfemaßnahmen und führen Sie die Messung erneut durch.

Fehlercode Ursache und Abhilfemaßnahme

CODE 32 Es wurde kein Ton von den Lautsprechern erfasst.Kontrollieren Sie, ob das Optimizer-Mikrofon korrekt angeschlossen ist und führen Sie die Messung erneut durch.Falls das Optimizer-Mikrofon korrekt angeschlossen ist und dennoch ein Fehlercode erscheint, kann das Kabel des Optimizer-Mikrofons beschädigt oder nicht ordnungsgemäß angeschlossen sein.

CODE 33 Es ist kein Lautsprecher angeschlossen.

CODE 34 Die Lautsprecher sind nicht vorschriftsmäßig angeordnet. Die Lautsprecher sind u. U. seitenverkehrt oder das Optimizer-Mikrofon wurde zu weit rechts oder links aufgestellt. Kontrollieren Sie die Lautsprecheranordnung.

•CODE 32, 33, 34

1 Beheben Sie den Fehler.
2 Drücken Sie

„RETRY?“ erscheint.

3 Wählen Sie mit ↑/↓ „YES“ und drücken Sie dann

Die Messung wird ab Schritt 7 von „Durchführung der Messung“ neu gestartet.

Wenn Sie „WRN CHECK“ wählen

Sollten die Messergebnisse eine Warnung enthalten, wird diesbezügliche Detailinformation angezeigt.

Drücken Sie ,um zu Schritt 1 von „Prüfen/Speichern der Messergebnisse“ zurückzukehren.

Warncode Erläuterung

WARNING 40 Führen Sie die Messung in ruhiger Umgebung durch.Die Messung ist abgeschlossen.Es lag jedoch ein hoher Geräuschpegel vor. Ein erneuter Versuch kann eine einwandfreie automatische Kalibrierung ergeben, aber die Messung arbeitet nicht in allen Umgebungen einwandfrei.

WARNING 41 Führen Sie die Messung durch, wenn sie nicht durch Umgebungsgeräusche gestört wird.Der vom Optimizer-Mikrofon erfasste Tonpegel lag außerhalb des zulässigen Bereichs. Der Ton war lauter als die messbare Obergrenze.

WARNING 42 Führen Sie die Messung durch, wenn sie nicht durch Umgebungsgeräusche gestört wird.Die Lautstärke des Verstärkers lag außerhalb des zulässigen Bereichs.

NO WARNING Es gibt keine Warninformation.

Parameter im Menü Auto Calibration

Die Grundeinstellung ist unterstrichen.

■ AUTO CAL START? (Starten der automatischen Kalibrierung)

- MEASUREMENT COUNTDOWN Ein Countdown-Zähler zeigt die bis zum Messbeginn verbleibende Zeit von fünf Sekunden bis eine Sekunde an.

• MEASURING TONE Erscheint während der Tonmessung (TONE).

- MEASURING T.S.P. Erscheint während der TSP*-Messung.

- COMPLETE Erscheint nach erfolgreichem Abschluss des Messvorgangs. Einzelheiten zu den einzelnen Meldungen siehe „Prüfen/ Speichern der Messergebnisse“ (Seite 15).

- WARNING CODE [ :4■] Erscheint, wenn die Messergebnisse eine Warnung enthalten. Einzelheiten zu den einzelnen Meldungen siehe „Prüfen/ Speichern der Messergebnisse“ (Seite 15).

• NO WARNING Es gibt keine Warninformation.

- ERROR CODE [ :3■] Erscheint, wenn Die Messung fehlgeschlagen ist. Einzelheiten zu den einzelnen Meldungen siehe „Prüfen/ Speichern der Messergebnisse“ (Seite 15).

- RETRY? Fragt Sie, ob Sie bei einer fehlgeschlagenen Messung den Messvorgang wiederholen oder ohne erneute Messung beenden möchten.

- CANCEL Erscheint, wenn Sie die Messung abbrechen.

* TSP (Time Stretched Pulse) Ein TSP-Signal ist ein extrem präzises Messsignal, das auf Impulsenergie basiert und die Messung eines breiten Frequenzspektrums in kürzester Zeit ermöglicht.

Die zur Signalmessung herangezogene Energiemenge ist wichtig, damit eine hohe

Messgenauigkeit in einer normalen Umgebung eines Raums gewährleistet ist. Der Einsatz von TSP-Signalen ermöglicht eine wirkungsvolle Signalmessung.

■ CAL TYPE (Parametertyp)

• ENGINEER Stellt die Frequenzkennlinien dem Sony-Hörraumstandard gemäß ein.

- FULL FLAT Führt die Messung der Frequenzen für jeden einzelnen Lautsprecher mit linearer Vorgabe durch.

■ EQ CURVE EFFECT (Aktivierung/Deaktivierung der Messung mit Equalizer-Kennlinie)

• OFF Deaktiviert die Messung mit Equalizer-Kennlinie.

- ON Aktiviert die Messung mit Equalizer-Kennlinie. Nach Abschluss der Messung wird dieser Parameter automatisch wieder auf ON gesetzt.

Hinweis

Sie können diese Einstellung vor Speichern der Messergebnisse wählen (werkseitige Einstellung).

Einstellungen für den Verstärker

Im Menü System Settings können Sie verschiedene Einstellungen zur Konfigurierung des Verstärkers festlegen.

1 Drücken Sie MENU.
2 Drücken Sie ↑, um „<1-System Settings>“ anzuzeigen, und drücken Sie dann ☐ um das Menü aufzurufen.
3 Drücken Sie mehrmals ↑/↓, um den Parameter zu wählen, der eingestellt werden soll.
4 Rufen Sie den Parameter mit auf.
5 Drücken Sie mehrmals ↑/↓, um die gewünschte Einstellung zu wählen.
6 Drücken Sie, um die Einstellung festzulegen.
7 Wiederholen Sie Schritte 3 bis 6 für weitere Einstellungen.

So kehren Sie zum vorherigen Menüpunkt zurück

Drücken Sie ←.

So verlassen Sie das Menü

Drücken Sie MENU.

Hinweis

Gewisse Parameter und Einstellungen werden möglicherweise abgeblendet (dunkel) auf dem Display angezeigt. Solche Optionen sind entweder nicht verfügbar oder Festeinstellungen, die sich nicht ändern lassen.

Parameter im Menü System Settings

Die Grundeinstellung ist unterstrichen.

■ DEC. PRIORITY (Decodierpriorität für digitale Audioeingänge)

Hier können Sie einen Eingangssignalmodus für die Buchsen DIGITAL IN festlegen.

• AUTO
Sorgt für eine automatische Umschaltung zwischen DTS, Dolby Digital oder PCM.
- PCM
PCM-Signalen wird Vorrang gegeben (um Tonunterbrechungen bei Wiedergabebeginn zu vermeiden).

Hinweis

Falls in der Einstellung „AUTO“

Tonunterbrechungen bei Eingangssignalen über die digitalen Audioeingänge auftreten (z. B. bei einer CD), wählen Sie „PCM“.

■ DUAL MONO (Zweisprachiger Ton)

Bei zweisprachigen Sendungen können Sie die Sprache wählen, die Sie hören möchten. Diese Funktion arbeitet nur bei Quellen im Format Dolby Digital.

- MAIN/SUB

Der Ton der Hauptsprache wird über den linken Lautsprecher wiedergegeben, der der Nebensprache zur gleichen Zeit über den rechten.

• MAIN

Der Ton der Hauptsprache wird wiedergegeben.

- SUB

Der Ton der Nebensprache wird wiedergegeben.

- MAIN+SUB

Die Tonsignale der Haupt- und Nebensprache werden gemischt wiedergegeben.

■ D.RANGE COMP. (Dynamikbereich-Komprimierer)

Sie können den Dynamikbereich des Soundtracks komprimieren. Dies kann beispielsweise von Nutzen sein, wenn Sie sich zu später Stunde einen Film ansehen möchten. Die Dynamikbereich-Komprimierung arbeitet nur bei Quellen im Format Dolby Digital.

• OFF

Der Dynamikbereich wird nicht komprimiert.

• STD

Der Dynamikbereich wird nach den Vorgaben des Tontechnikers komprimiert.

• MAX

Der Dynamikbereich wird drastisch komprimiert.

Tipp

Die Dynamikbereich-Komprimierung erfolgt anhand der entsprechenden, im Dolby Digital-Signal der Tonspur codierten Information. „STD“ ist die Standardeinstellung, die jedoch nur eine leichte Komprimierung bewirkt. Wir empfehlen daher die Einstellung „MAX“. Diese Einstellung sorgt für eine starke Komprimierung des Dynamikbereichs und ermöglicht damit das Betrachten von Filmen zu später Stunde mit stark verringerter Lautstärke. Im Gegensatz zu analogen Komprimierern sind die Pegel fest vorgegeben, wodurch der komprimierte Ton sehr natürlich klingt.

■ DC PHASE L. (Gleichstromphasen- Linearisierung)

Ermöglicht die Annäherung der Tieffrequenz-Phaseneigenschaften an die eines herkömmlichen Analogverstärkers.

• OFF

Es wird keine Phasenkorrektur durchgeführt.

Der Bandbreitenbereich, in dem die Phasenkorrektur erfolgt, nimmt in der Reihenfolge „LOW“, „STD“, „HIGH“ zu. Die Phasenkorrektur mit dem Parameter „B“ betont den Bassbereich.

Löschen des Verstärkerspeichers

1 Drücken Sie POWER, um den Verstärker auszuschalten.

2 Halten Sie POWER gedrückt, während Sie MUTING betätigen, um den Verstärker wieder einzuschalten.

„MEMORY CLEARING...“ wird eine Weile auf dem Display angezeigt, wonach „MEMORY CLEARED!“ erscheint. Die folgenden Einstellungen werden auf ihre Grundeinstellungen rückgesetzt.

- Alle Einstellungen in den Menüs System Settings und Auto Calibration.

3 Lassen Sie die Taste MUTING los.

Weitere Informationen

Sicherheitsmaßnahmen

Sicherheit

Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, ziehen Sie den Netzstecker und lassen den Verstärker dann von einer Fachwerkstatt überprüfen, bevor Sie ihn wieder benutzen.

Stromversorgung

• Vergewissern Sie sich vor der Inbetriebnahme des Verstärkers, dass die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist auf dem Typenschild an der Rückseite des Verstärkers angegeben.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Wird der Verstärker voraussichtlich längere Zeit nicht gebraucht, trennen Sie ihn unbedingt von der Steckdose. Ziehen Sie dazu am Netzstecker und nicht am Kabel.
• Das Netzkabel darf nur von einem qualifizierten Kundendienst ausgetauscht werden.

Wärmeentwicklung

Der Verstärker kann sich beim Betrieb stark erwärmen, was jedoch nicht als Störung ausgelegt werden sollte. Wenn der Verstärker längere Zeit mit hoher Lautstärke läuft, kann das Gehäuse oben, an den Seiten und unten heiß werden. Vermeiden Sie eine Berührung des Gehäuses, damit Sie sich nicht verbrennen.

Aufstellung

• Stellen Sie den Verstärker an einem Ort mit ausreichender Luftzufuhr auf, damit sich im Geräteinneren kein Wärmestau bildet und die Lebensdauer des Verstärkers nicht verkürzt wird.
• Stellen Sie den Verstärker nicht in der Nähe von Wärmequellen oder an Orten auf, an denen er direktem Sonnenlicht, außergewöhnlich viel Staub oder mechanischen Erschütterungen ausgesetzt ist.
• Stellen bzw. Legen Sie keine Gegenstände auf das Gehäuse, die die Belüftungsschlitze blockieren und Betriebsstörungen verursachen könnten.
• Stellen Sie den Verstärker nicht zu nahe bei Geräten wie Fernseher, Videorecorder oder Cassettendeck auf. (Falls der Verstärker in einer Anlage mit Fernseher, Videorecorder oder Cassettendeck eingesetzt und zu dicht bei einem dieser Geräte steht, kann er Rauschen oder Bildstörungen verursachen. Dies ist besonders bei Zimmerantennen ein kritischer Faktor. Wir empfehlen daher die Verwendung einer Dach- oder Außenantenne.)

Betrieb

Schalten Sie den Verstärker unbedingt aus, bevor Sie andere Geräte an ihn anschließen.

Reinigung

Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Sollten am Verstärker Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Störungsbehebung

Sollten am Verstärker Störungen auftreten, versuchen Sie, diese anhand der folgenden Checkliste zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Ton

Es wird bei keiner Eingangsquelle Ton erzeugt, oder ein tieffrequentes Brummen ist zu hören.

• Überprüfen Sie, ob die Lautsprecher und Geräte fest angeschlossen sind.
• Überprüfen Sie, ob alle Lautsprecherkabel korrekt angeschlossen sind.
• Vergewissern Sie sich, dass die Verstärker und die anderen Komponenten eingeschaltet sind.
• Vergewissern Sie sich, dass der Regler VOLUME nicht auf - dB steht.
• Drücken Sie MUTING, um die Muting-Funktion zu deaktivieren.
• Prüfen Sie, ob Sie mit dem INPUT SELECTOR die richtige Komponente gewählt haben.
• Vergewissern Sie sich, dass keine Kopfhörer angeschlossen sind.
  • Die Schutzschaltung des Verstärkers wurde aktiviert. Schalten Sie den Verstärker aus, beseitigen Sie die Ursache für den Kurzschluss, und schalten Sie den Verstärker dann wieder ein.

Der Ton einer bestimmten Komponente wird nicht wiedergegeben.

• Prüfen Sie, ob die Komponente richtig am betreffenden Audioeingang angeschlossen ist.
• Kontrollieren Sie, ob das bzw. die Kabel der betreffenden Verbindung vollständig in die Buchsen an Verstärker und Komponente eingeführt sind.

Über einen der Lautsprecher wird kein Ton wiedergegeben.

• Schließen Sie zunächst Kopfhörer an, um zu prüfen, ob der betreffende Kanal ein Tonsignal liefert. Wenn nur ein Kanal zu hören ist, stimmt möglicherweise der Anschluss der betreffenden Komponente nicht. Prüfen Sie, ob alle Kabel vollständig in die Buchsen an Verstärker und Komponente eingeführt sind. Wenn über den Kopfhörer beide Kanäle zu hören sind, ist möglicherweise der stumme Lautsprecher nicht richtig am Verstärker angeschlossen. Prüfen Sie den Anschluss des betreffenden Lautsprechers.

- Vergewissern Sie sich im Falle einer analogen Komponente, dass beide Buchsen (L und R) verbunden sind, und nicht nur eine. Verwenden Sie ein Stereo-Audiokabel (nicht mitgeliefert).

Der Ton von links und rechts ist nicht ausgewogen oder vertauscht.

• Überprüfen Sie, ob die Lautsprecher und Geräte korrekt und fest angeschlossen sind.
• Stellen Sie die Balanceparameter passend ein, indem Sie BALANCE an der Fernbedienung drücken.

Lautes Brummen oder Störgeräusche sind zu hören.

• Überprüfen Sie, ob die Lautsprecher und Geräte fest angeschlossen sind.
  • Die Verbindungskabel dürfen sich nicht in der Nähe eines Transformators oder Motors befinden und müssen mindestens 3 Meter von einem Fernsehgerät oder von Leuchtstoffröhren entfernt sein.
• Stellen Sie das Fernsehgerät weiter entfernt von den Audiogeräten auf.
• Vergewissern Sie sich, dass Sie den Plattenspieler an der Klemme (m) SIGNAL GND geerdet haben (wenn ein Plattenspieler angeschlossen ist).

• Die Stecker und Buchsen sind verschmutzt. Reinigen Sie sie mit einem Tuch, das Sie leicht mit Alkohol angefeuchtet haben.

Aufnahme ist nicht möglich.

• Überprüfen Sie, ob die Geräte korrekt angeschlossen sind (Seite 6, 7).
• Wählen Sie die Quellenkomponente mit dem INPUT SELECTOR (Seite 10, 12).

Fernbedienung

Die Fernbedienung funktioniert nicht.

• Richten Sie die Fernbedienung auf den Fernbedienungssensor am Verstärker.
• Zwischen der Fernbedienung und der Anlage dürfen sich keine Hindernisse befinden.
• Ersetzen Sie die Lithium-Batterie in der Fernbedienung durch eine neue aus, wenn sie verbraucht ist.
• Kontrollieren Sie, ob Sie mit der Fernbedienung den richtigen Eingang gewählt haben.
• Stellen Sie den Befehlsmodus der Fernbedienung des Sony CD-Players auf CD1 (Seite 13) ein.

Fehlermeldungen

Sollte eine Betriebsstörung auftreten, erscheint auf dem Display ein zweistelliger Fehlercode. Sie können anhand dieser Meldung die Fehlerursache ausfindig machen. Richten Sie sich bei der Fehlerbehebung nach den folgenden Anweisungen. Sollte sich ein Problem nicht beseitigen lassen, wenden Sie sich an Ihren Sony-Händler.

CHECK CODE 11

Stromschwankungen in einer Lautsprecherverbindung. Schalten Sie den Verstärker aus und sehen Sie nach, ob der Kernleiter eines Kabels vielleicht den Verstärker oder eine andere Lautsprecherklemme berührt, und schalten Sie den Verstärker dann wieder ein.

CHECK CODE 12

Die Verstärkerstufe hat sich überhitzt. Vergewissern Sie sich, dass die Belüftungsschlitze nicht blockiert sind. Lassen Sie den Verstärker ausgeschaltet eine Weile stehen und schalten Sie ihn dann wieder ein.

CHECK CODE 14

Schalten Sie den Verstärker aus und sehen Sie nach, ob der Kernleiter eines Lautsprecherkabels vielleicht den Verstärker oder eine andere Lautsprecherklemme berührt.

CHECK CODE 21

Schalten Sie den Verstärker aus, kontrollieren Sie, ob die Lautsprecherkabel korrekt angeschlossen sind, und schalten Sie den Verstärker dann wieder ein.

Technische Daten

Verstärker

POWER OUTPUT

Nennausgangsleistung

6 Ohm bei 1 kHz,

THD 0,7%:

65 W + 65 W

Stromversorgung 230 V Wechselspannung, 50/60 Hz

Frequenzgang

PHONO RIAA-Entzerrungskurve± 0,5 dB
TUNER, SA-CD/CD, TAPE	10 Hz - 40 kHz± 3 dB (8 Ohm)
Eingänge (analog)
PHONO Empfindlichkeit:2,5 mVImpedanz: 50 kOhmRauschabstand: 86 dB(A, 20 kHz LPF)
TUNER, SA-CD/CD, TAPE	Empfindlichkeit:150 mVImpedanz: 50 kOhmRauschabstand: 96 dB(A, 20 kHz LPF)
Ausgang (analog)
TAPE Spannung: 150 mVImpedanz: 1 kOhm
Eingänge (digital)
DIGITAL 1/2/3 Impedanz: 75 OhmRauschabstand: 96 dB(A, 20 kHz LPF)
DIGITAL 4 Rauschabstand: 96 dB(A, 20 kHz LPF)
Ausgang (digital)
DIGITAL 4 Rauschabstand:96 dB(A, 20 kHz LPF)

TONE

TREBLE ±10 dB, 1-dB-Schritte

BASS ±10 dB, 1-dB-Schritte

Allgemeines

Stromversorgung 230 V Wechselspannung, 50/60 Hz

Leistungsaufnahme 60 W

Abmessungen (B×H×T)

(ca.) 280 × 111 × 286 mm

einschließlich

hervorstehender Teile und

Bedienelemente

Gewicht (ca.) 4,6 kg

Mitgeliefertes Zubehör

Bedienungsanleitung (diese Anleitung)

Optimizer-Mikrofon ECM-AC1 (1)

Netzkabel (1)

Fernbedienung RM-AAU012 (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Index

Symbole

SIGNAL GND, Klemme 6, 11

A

Auto Calibration 14

B

BALANCE 12

Bedientasten für einen Sony CD-Player 12

C

Cassettendeck 6

CD-Player 6, 7

D

DAT-Deck 7

Display 10

DVD-Player/DVD-Recorder 7

F

Fehlermeldungen 22

Fernbedienung 12

Vorbereitung 9

|

INPUT SELECTOR 10

L

Lautsprecher 5

LOUDNESS 12

M

MD-Deck 7

Menü

Auto Calibration 17

System Settings 18

MUTING 10, 12

N

Netzkabel 8

P

PHONES 10

R

Rücksetzung 19

S

Satellitentuner 7

Super Audio CD-Player 6, 7

T

TONE 10

V

Videorecorder 6

VOLUME (VOL) 10, 12
