Producttype	4-kanaals versterker voor autoradio
Merk	Sony
Model	XM-S400D
Uitgangsvermogen (RMS)	45 W x 4 (bij 4 Ω, 1% vervorming, 20 Hz - 20 kHz)
Maximaal vermogen	200 W x 4 (bij 2 Ω, gebrugd)
Compatibele impedantie	2 Ω tot 8 Ω (stereo), 4 Ω tot 8 Ω (gebrugd)
Frequentierespons	10 Hz - 50 kHz (+/-1 dB)
Signaal-ruisverhouding	> 100 dB
Hoogdoorlaatfilter (HPF)	Instelbaar filter: 40 Hz - 500 Hz
Laagdoorlaatfilter (LPF)	Instelbaar filter: 40 Hz - 500 Hz
Audio-ingangen	4 luidsprekerniveau-ingangen (hoog niveau) of RCA (laag niveau)
Audio-uitgangen	4 kanalen (schroefklemmen)
Voedingsspanning	12 V DC (voertuig)
Stroomverbruik	Ongeveer 15 A (bij vol vermogen)
Afmetingen (L x H x D)	268 mm x 50 mm x 202 mm
Gewicht	2,2 kg
Materiaal behuizing	Gegoten aluminium (warmteafvoer)
Extra functies	Bekabelde afstandsbedieningsingang, thermische beveiliging en kortsluitbeveiliging
Onderhoud en reiniging	Afstoffen met een droge doek; geen oplosmiddelen gebruiken
Veiligheid	Niet blootstellen aan vocht; stroom uitschakelen voor interventie
Reserveonderdelen en repareerbaarheid	Interne zekering (30 A) vervangbaar; geen consumentenonderdelen

Veelgestelde vragen - XM-S400D SONY

Wat is het werkelijke vermogen van de Sony XM-S400D versterker?

Het RMS-vermogen is 45 W per kanaal bij 4 ohm (20-20 kHz, 1% vervorming). In gebrugde modus kan het 200 W x 2 bereiken bij 4 ohm.

Kan ik luidsprekers van 2 ohm op deze versterker aansluiten?

Ja, de XM-S400D ondersteunt impedanties van 2 ohm in stereo, waardoor meer vermogen kan worden geleverd (ongeveer 70 W per kanaal).

Hoe voer ik een brugmontage uit op de Sony XM-S400D?

Gebruik de voor- en achterkanalen door de overeenkomstige + en - aansluitingen te overbruggen (raadpleeg het schema in de handleiding). De minimale impedantie in brugmodus is 4 ohm.

Welk type zekering moet ik gebruiken en waar bevindt deze zich?

De versterker bevat een interne zekering van 30 A (type ATO). Deze bevindt zich aan de zijkant van het apparaat, onder een dop. Gebruik een zekering met dezelfde waarde.

Hoe stel ik de hoogdoorlaat- en laagdoorlaatfilters in?

De filters worden ingesteld via twee potentiometers bovenop: HPF (hoogdoorlaat) en LPF (laagdoorlaat). Stel in van 40 Hz tot 500 Hz, afhankelijk van uw luidsprekers (bijv. 80 Hz voor een subwoofer).

Wordt de versterker normaal warm?

Ja, een lichte opwarming is normaal. De aluminium behuizing voert de warmte af. Als hij erg heet wordt, controleer dan de ventilatie en de impedantie van de luidsprekers.

Kan ik hoog niveau-ingangen (luidspreker) gebruiken zonder converter?

Ja, de XM-S400D accepteert rechtstreeks hoog niveau-signalen via de ingangsklemmen. Geen lijn/RCA-converter nodig.

Hoe sluit ik de afstandsbedieningskabel aan?

De afstandsbedieningskabel (blauw/wit) wordt aangesloten op de afstandsbedieningsuitgang van de autoradio (meestal blauwe draad). Hiermee kan de versterker met de autoradio worden in- en uitgeschakeld.

Welke kabeldikte voor de voeding moet ik gebruiken?

Gebruik een voedingskabel met een doorsnede van minimaal 4 mm² (AWG 12) voor een lengte van 5 meter. De massakabel moet dezelfde doorsnede hebben.

De versterker valt uit tijdens gebruik, wat moet ik doen?

Dit kan worden veroorzaakt door oververhitting, kortsluiting of overspanning. Controleer de ventilatie, de impedantie van de luidsprekers en de accuspanning. Als het probleem aanhoudt, raadpleeg dan een professional.

GEBRUIKSAANWIJZING XM-S400D SONY

Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgique.

Geproduceerd in Thailand

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht zijn

Dit product werd vervaardigd door of in opdracht van Sony Corporation.

Vragen aan de EU-importeur of met betrekking tot Europese productconformiteit kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, België.

Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen)

Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, niet als huishoudelijk afval behandeld mag worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor kwik (Hg) of lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel vervangen worden.

Om ervoor te zorgen dat de batterij, het elektrisch en het elektronische apparaat op een juiste wijze zal worden behandeld, dienen deze producten aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal.

Voor alle andere batterijen verwijzen we u naar het hoofdstuk over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij aan het desbetreffende inzamelingspunt voor de recyclage van batterijen.

Voor meer details in verband met het recycleren van dit product of batterij, kan u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht.

Dit symbool waarschuwt de gebruiker voor de aanwezigheid van een heet oppervlak. Het symbool is alleen van toepassing voor modellen die verkocht worden in Europa.

Met alle vragen of problemen met betrekking tot dit toestel die niet aan bod komen in deze handleiding kunt u steeds terecht bij uw Sony-handelaar.

Kenmerken

• Maximaal uitgangsvermogen van 100 W per kanaal (bij 4 Ω).
• Ingebouwde laagdoorlaatfilter (LP) en hoogdoorlaatfilter (HP).
• Uitgerust met beveiligingscircuit en -lampje.
• Er kan rechtstreeks verbinding gemaakt worden met de luidsprekeruitgang van uw autoradio als deze niet uitgerust is met een lijnuitgang (hoogniveau-ingangsaansluiting).
• Met de functie Hi-level Sensing Power On kan dit toestel ook geactiveerd worden zonder REMOTE-verbinding.
  • Class-D-technologie* wordt ondersteund.

* Class-D-technologie

De Class-D-technologie is een methode voor het converteren en versterken van muzieksignalen met MOSFET's naar snelle pulssignalen. Deze technologie is uitermate efficiënt en genereert weinig warmte.

Inhoudsopgave

Kenmerken....3

Bediening

Locatie en functie van de bedieningselementen....4

Installatie en aansluitingen

Onderdelen voor installatie en aansluitingen....5

Installatie 5

Aansluitingen....6 Voedingsaansluitingen....6 Ingangsaansluitingen....7 Luidsprekeraansluitingen....9

Extra Informatie

Voorzorgsmaatregelen .... 10 Onderhoud.... 10 Zekering vervangen .... 10 Technische gegevens .... 11 Problemen oplossen .... 12

Bediening

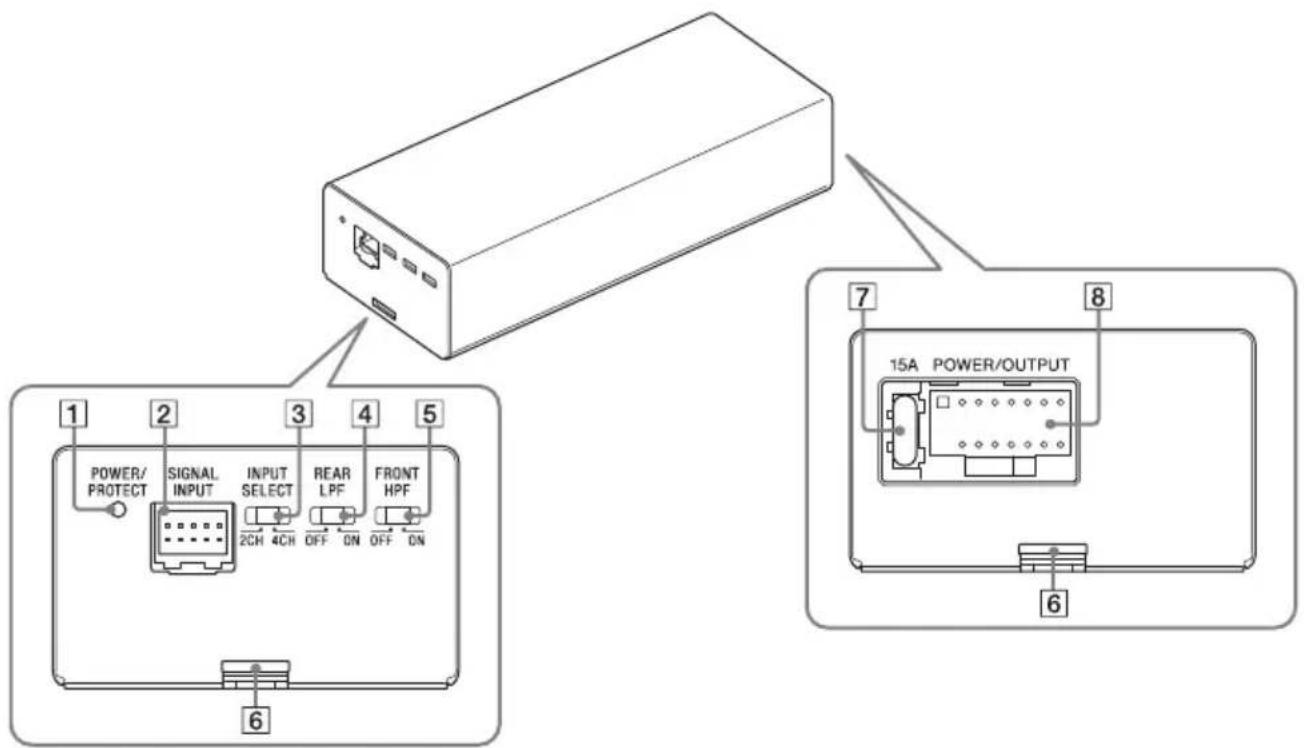

Locatie en functie van de bedieningselementen

1 POWER/PROTECT-lampje

Licht groen op tijdens het bedrijf. Als het beveiligingscircuit geactiveerd is, knippert het POWER/PROTECT-lampje. Raadpleeg "Problemen oplossen" (pagina 12) voor meer informatie.

2 SIGNAL INPUT-aansluiting

Gebruik de bijgeleverde RCA-ingangskabel of de kabel voor hoogniveau-invoer om hiermee verbinding te maken.

3 INPUT SELECT-schakelaar

Hiermee kunt u het ingangssignaal instellen op "2CH" of "4CH".

4 REAR LPF (laagdoorlaatfilter)-schakelaar

Hiermee kunt u de laagdoorlaatfilter (LPF) instellen op "ON" of "OFF".

5 RONT HPF (hoogdoorlaatfilter)-schakelaar Hiermee kunt u de hoogdoorlaatfilter (HPF) instellen op "ON" of "OFF".

6 Sleuf voor de bijgeleverde beugel

Voer hier de beugel in en maak deze vast met de schroef om het toestel te monteren op de montageplaat of op een vlakke ondergrond.

7 Zekeringshouder (15A)

Vervang de zekering altijd door een exemplaar van 15 A.

8 POWER/OOPUT-aansluiting

Gebruik de bijgeleverde voedingskabel om hiermee verbinding te maken.

Installatie en aansluitingen

Onderdelen voor installatie en aansluitingen

① Hoofdtoestel

④ Kabel voor hoogniveau-invoer

⑤ Beugel

⑥ Beugelschroef ø 2,6 mm × 6 mm

⑦ Montageschroef ø 4 mm × 20 mm

Niet alle onderdelen uit de verpakking zijn in deze lijst opgenomen.

Installatie

• Monteer het toestel op een vlakke ondergrond.
  • Monteer het toestel op een plaats waar:

— Het de bestuurder niet kan hinderen;
- Het niet wordt blootgesteld aan direct zonlicht of hete lucht van de verwarming;
- Het niet in contact kan komen met de bestuurder/passagiers of materialen in de auto (het toestel wordt warm tijdens het gebruik).

- Installeer het toestel niet onder het vloertapijt omdat de warmte dat het ontwikkelt dan moeilijk kan worden afgevoerd.

Het toestel monteren

Aangezien de bijgeleverde montageschroeven ⑦ allemaal 20 mm lang zijn, hebt u een montageplaat nodig die dikker is dan 20 mm. Het toestel kan ook zonder montageplaat op een vlakke ondergrond in uw auto gemonteerd worden.

1 Plaats de bijgeleverde montagebeugels ⑤ in de sleuven van het toestel en bevestig deze met de bijgeleverde beugelschroeven ⑥.

2 Plaats het toestel op de montageplaat en markeer de twee schroefopeningen.
3 Boor in elke markering op de montageplaat een gat van 3 mm voor.

4 Plaats het toestel op de montageplaat en bevestig het met behulp van de bijgeleverde montageschroeven ⑦.

• Alvorens aansluitingen door te voeren, moet u eerst de massaklem van de autoaccu loskoppelen om kortsluiting te vermijden.
• Als uw auto uitgerust is met een computersysteem voor navigatie of dergelijke en u de massakabel loskoppelt van de autoaccu, kan het computergeheugen beschadigd raken. Als de massakabel aangesloten blijft en u de +12 V-voedingskabel pas aansluit wanneer alle andere kabels aangesloten zijn, kunt u mogelijk kortsluitingen voorkomen.
• Gebruik voldoende krachtige luidsprekers. Te lichte luidsprekers kunnen beschadigd raken.
• Verbind de -aansluiting van het luidsprekersysteem niet met het autochassis en verbind de -aansluiting van de rechterluidspreker evenmin met die van de linkerluidspreker.
• Houd de invoer- en uitvoerkabels uit de buurt van de voedingskabel. Doet u dit niet, dan kan er storing optreden.

Voedingsaansluitingen

• Sít de +12 V-voedingskabel pas aan nadat alle andere kabels zijn aangesloten en de instellingen van het toestel doorgevoerd zijn.
• Bevestig de massakabel stevig aan een metalen onderdeel van de auto. Een loszittende kabel kan de werking van de versterker verstoren.
• Verbind de afstandsbedieningskabel van de autoradio met de afstandsbedieningskabel (REM) van de bijgeleverde voedingskabel.
• Verbind bij een autoradio zonder afstandsbedieningsuitgang voor de versterker de afstandsbedieningskabel (REM) van de bijgeleverde voedingskabel met de hulpvoeding.
• Gebruik een voedingskabel met zekering (15 A).
• Alle voedingskabels die aangesloten zijn op de positieve pool van de accu moeten binnen 450 mm vanaf de pool van de accu van een zekering worden voorzien. Dit moet gebeuren voordat de kabels door een metalen oppervlak worden geleid.
• Zorg ervoor dat de accukabels die aangesloten zijn op de auto (massa naar chassis) minstens even dik zijn als de hoofdvoedingskabel waarmee de versterker aangesloten is op de accu.
• Tijdens bedrijf aan vol vermogen passeert er een stroom van meer dan 15 A door het systeem. Zorg er dus voor dat de kabels die verbonden worden met de +12 V- en GND-kabels van dit toestel minstens AWG-14 zijn of een doorsnede hebben van meer dan 2 mm ^2 .

Voedingsaansluitingen tot stand brengen

Sluit de bijgeleverde voedingskabel aan op de POWER/OUTPUT-aansluiting van het toestel.

*1 Massa naar chassis.
*2 Als u een originele fabrieksautoradio of een ander type zonder afstandsbedieningsuitgang voor de versterker hebt, verbindt u de afstandsbedieningskabel (REM) van de bijgeleverde voedingskabel met de hulpvoeding. Met de hoogniveau-ingangsaansluiting kan de autoradio ook geactiveerd worden zonder REMOTE-verbinding. Wij kunnen echter niet garanderen dat deze functie werkt bij alle autoradio's.

Ingangsaansluitingen

Zet de INPUT SELECT-schakelaar op "2CH" of "4CH" overeenkomstig de ingangsaansluiting. Raadpleeg eveneens de handleiding van uw autoradio voor meer informatie.

A Lijningangsaansluiting

Zet de INPUT SELECT-schakelaar op "4CH" voor luidsprekeraansluiting 1 (pagina 9).

Zet de INPUT SELECT-schakelaar op "2CH" voor luidsprekeraansluiting 2 (pagina 9).

C Hoogniveau-ingangsaansluiting

Zet de INPUT SELECT-schakelaar op "4CH" voor luidsprekeraansluiting 1 (pagina 9).

D Hoogniveau-ingangsaansluiting

Zet de INPUT SELECT-schakelaar op "2CH" voor luidsprekeraansluiting 2 (pagina 9).

Luidsprekeraansluitingen

Zet de REAR LPF- en FRONT HPF-schakelaar op "ON" of "OFF" overeenkomstig het luidsprekersysteem.

Raadpleeg eveneens de handleiding van uw luidsprekers voor meer informatie.

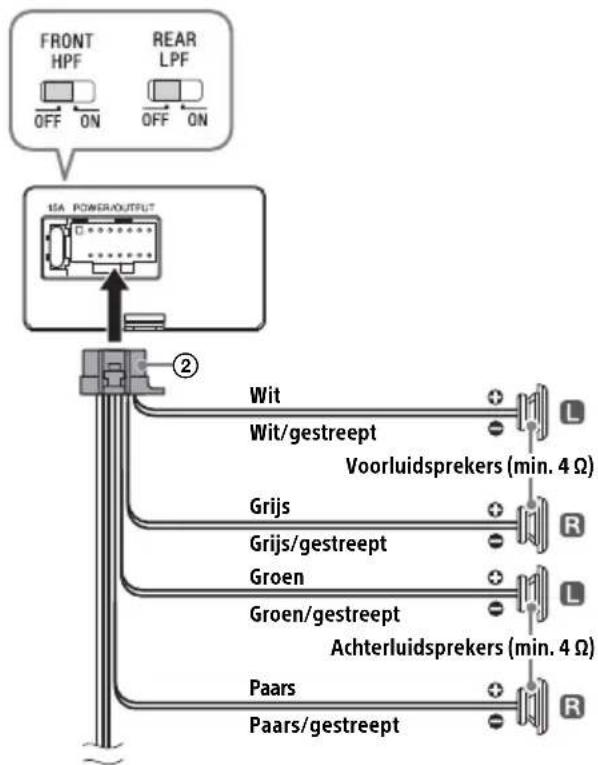

1 Systeem met 4 luidsprekers

Kies deze optie voor ingangsaansluiting A (pagina 7) of C (pagina 8).


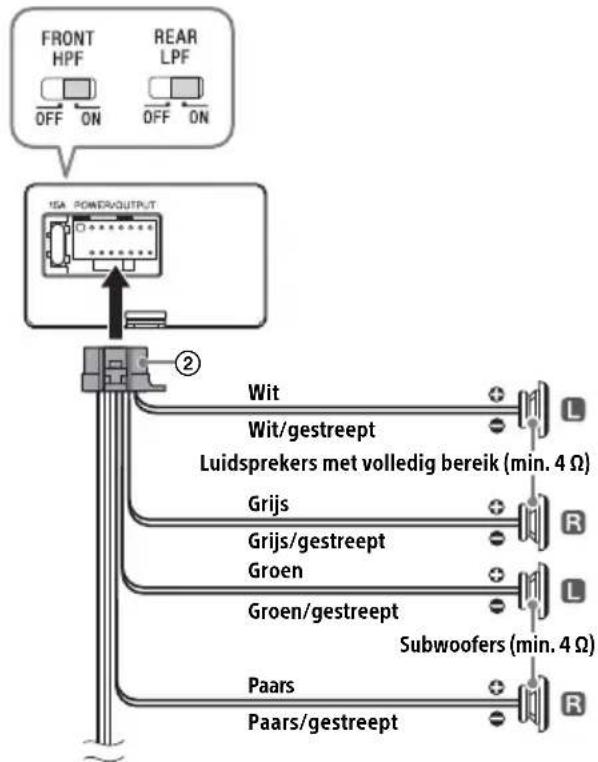

2 2-wegssysteem

Kies deze optie voor ingangsaansluiting B (pagina 7) of D (pagina 8).

Opmerking

Bij dit systeem wordt het volume van de subwoofer gecontroleerd via de fader van de autoradio.

Extra Informatie

Voorzorgsmaatregelen

• Dit toestel is uitsluitend ontworpen voor gebruik met een negatieve massa van 12 V DC.
• Gebruik luidsprekers met een impedantie van 4 Ω tot 8 Ω.
• Bit geen actieve luidsprekers (met een ingebouwde versterker) aan op het toestel. Hierdoor kunnen de actieve luidsprekers beschadigd raken.
• Installeer het toestel niet op een plaats waar het blootgesteld wordt aan:

- Hoge temperaturen, bijvoorbeeld van direct zonlicht of hete lucht van een verwarmingssysteem;

— Regen of vocht;
— Stof of vuil;
— Een schuin oppervlak;
- Rechtstreeks in contact met de bestuurder/passagiers.

• Als de auto in de volle zon geparkeerd is en het erg warm is in de auto, moet u het toestel voor gebruik eerst laten afkoelen.
• Zorg er bij een horizontale installatie van het toestel voor dat het toestel niet worden afgedekt door het vloertapijt enz.
• Wanneer het toestel zich te dicht bij de autoradio of de antenne bevindt, kan er storing optreden. Installeer het toestel in dat geval verder van de autoradio of antenne af.
• ontroleer de aansluitingen als de autoradio niet functioneert.
• Dit toestel is uitgerust met een beveiligingscircuit* dat de transistors en luidsprekers beschermt wanneer de versterker niet naar behoren functioneert. Probeer de beveiligingscircuits niet te testen door het toestel af te dekken of te overbelasten.
• Iuit het toestel niet aan op een zwakke autoaccu. Het werkt alleen optimaal met een goede voeding.
• Zet het volume van de autoradio voor uw eigen veiligheid niet te hard zodat u nog altijd andere geluiden kunt horen.

\* Beveiligingscircuit

Deze versterker is uitgerust met een beveiligingscircuit dat in de volgende gevallen wordt geactiveerd:

— Wanneer het toestel oververhit raakt
— Wanneer er een gelijkstroom wordt opgewekt
- Wanneer de luidsprekeraansluitingen kortgesloten zijn

Als een beveiligingscircuit geactiveerd is, knippert het POWER/PROTECT-lampje. Raadpleeg "Problemen oplossen" (pagina 12) voor meer informatie.

Met alle vragen of problemen met betrekking tot dit toestel die niet aan bod komen in deze handleiding kunt u steeds terecht bij uw Sony-handelaar.

Onderhoud

Zekering vervangen

Vervang een zekering altijd door een exemplaar met het aantal ampère dat boven de zekeringhouder vermeld staat. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen. Brandt de zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het toestel. Raadpleeg in dat geval de dichtstbijzijnde Sony-handelaar.

Gebruik nooit een zekering die zwaarder is dan de standaardzekering. Het toestel kan hierdoor beschadigd raken.

Technische gegevens

Circuitsysteem

OTL-circuit (Output Transformerless), pulsvoeding

Ingangen

RCA-aansluitingen, hoogniveau-ingangsaansluiting

Ingangsniveau

1 V (RCA-aansluitingen), 8 V (hoogniveau-invoer)

Uitgangen

Luidsprekeraansluitingen

Luidsprekerimpedantie 4 Ω - 8 Ω

Maximale uitvoer

4 luidsprekers: 100 W × 4 (bij 4 Ω)

Nominaal vermogen

(voedingsspanning bij 14,4 V, 1 kHz, 1% THV) 4 luidsprekers: 45 W × 4 (bij 4 Ω)

Frequentiebereik

20 Hz - 20 kHz ( ^+ dB)

0,08% of minder (bij 1 kHz, 4 Ω)

Laagdoorlaatfilter

120 Hz, 12 dB/oct.

Hoogdoorlaatfilter

120 Hz, 12 dB/oct.

Voeding

12 V DC-autoaccu (negatieve massa)

Voedingsspanning

10,5 V - 16 V

Stroomverbruik

Bij nominaal vermogen: 15 A (4 Ω, 45 W × 4)

Afstandsbedieningsingang: 1 mA

Afmetingen

Ong. 162,8 mm × 37,3 mm × 62,6 mm (b/h/d) excl. uitstekende onderdelen en bedieningselementen

A 37,3 mm
B 62,6 mm
© 31,3 mm
D 162,8 mm
E 176,8 mm

Gewicht

Ong. 0,46 kg excl. accessoires

Inhoud verpakking:

Hoofdtoestel (1)

Onderdelen voor installatie en aansluitingen (1 set)

Het is mogelijk dat niet alle vermelde accessoires verkrijgbaar zijn bij uw handelaar. Neem contact op met uw handelaar voor meer informatie.

Het ontwerp en de technische gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Problemen oplossen

De onderstaande controlelijst kan u helpen bij het oplossen van de meeste problemen die zich met het toestel kunnen voordoen. Voor u de onderstaande controlelijst doorneemt, raadpleegt u eerst de procedures voor aansluiting en bediening.

Het POWER/PROTECT-lampje licht niet op.

→ De zekering is doorgebrand.
— Vervang de zekering door een nieuwe.
→ De massakabel is niet correct aangesloten.
— Maak de massakabel stevig vast aan een metalen onderdeel van de auto.
→ Het voltage dat ingevoerd wordt in de afstandsbedieningskabel (REM) is te laag.
— Schakel de autoradio in als deze uitgeschakeld is.
- Gebruieen relais als het systeem te veel versterkers gebruikt.
→ Controleer het voltage van de accu (10,5 V - 16 V).

Het POWER/PROTECT-lampje knippert snel (elke 0,2 seconden 1 keer) en het toestel wordt automatisch uitgeschakeld.

→ De luidsprekeruitgangen zijn kortgesloten.
- Verwijder alle media uit de autoradio, schakel de aangesloten apparatuur uit en bepaal de oorzaak van de kortsluitingen.
→ De luidsprekerkabel en de massakabel zijn niet goed aangesloten.
- Verwijder alle media uit de autoradio, schakel de aangesloten apparatuur uit, sluit de luidsprekerkabel goed aan en maak de massakabel vast aan een metalen onderdeel van de auto.
→ Het toestel is oververhit.
— Wacht tot het toestel afgekoeld is.
— Controleer of de impedantie van de aangesloten luidsprekers minder is dan 4 Ω.

Het POWER/PROTECT-lampje knippert traag (1 keer per seconde) en het geluid is moeilijk hoorbaar.

→ Het toestel is oververhit en de thermische beveiliging is geactiveerd.

— Verlaag het volume.

Het toestel wordt abnormaal warm.

→ Gebruik luidsprekers met een geschikte impedantie van 4 Ω - 8 Ω.
→ Zet het toestel op een goed verluchte plaats.

Er is alternatorruis hoorbaar.

→ De voedingskabels zijn te dicht bij de RCA-kabels geïnstalleerd.
— Houd de voedingskabels uit de buurt van de RCA-kabels.
→ De massakabel is niet correct aangesloten.
— Maak de massakabel stevig vast aan een metalen onderdeel van de auto.

De filterschakelaar staat op de foute positie.

→ Wanneer u een subwoofer aansluit (aansluiting van 2-wegssysteem), zet u de REAR LPF-schakelaar op "ON" (pagina 9).
→ Wanneer u een luidspreker met volledig bereik aansluit (aansluiting van 2-wegssysteem), zet u de FRONT HPF-schakelaar op "ON" (pagina 9).
→ Wanneer u voor- en achterluidsprekers aansluit (aansluiting van systeem met 4 luidsprekers), zet u de FRONT HPF- en REAR LPF-schakelaar op "OFF" (pagina 9).

Vraag uw dichtstbijzijnde Sony-handelaar om advies als deze oplossingen niet helpen.
