Tipo de produto	Receptor estéreo integrado
Marca	Sony
Modelo	TA-FE210
Dimensões (L x A x P)	430 mm x 140 mm x 350 mm
Peso	10 kg
Alimentação	230 V CA, 50 Hz
Consumo	300 W
Potência de saída	2 x 100 W sob 8 ohms (DIN)
Resposta de frequência	10 Hz – 40 kHz ±0.5 dB
Entradas	Phono (MM), CD, Sintonizador, Aux, Gravador
Saídas	Caixas acústicas (2 pares), Fone de ouvido, Gravador
Sintonizador integrado	FM/AM com preseleção
Funções principais	Amplificador estéreo, seletor de entradas, controle de tonalidade, loudness
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar solventes.
Segurança	Desconectar o aparelho antes de qualquer limpeza. Não expor à umidade.
Peças de reposição e reparabilidade	Peças disponíveis em centros de serviço autorizados Sony.

Perguntas frequentes - TA-FE210 SONY

Como conectar caixas acústicas ao TA-FE210?

Use os terminais de parafuso na parte traseira: conecte o fio vermelho ao terminal + e o fio preto ao terminal -. Certifique-se de respeitar a impedância mínima de 4 ohms.

O som está distorcido, o que fazer?

Verifique as conexões das caixas acústicas e o seletor de entrada. Certifique-se de que o volume não está muito alto. Tente ativar o modo Loudness para volumes baixos.

Como ajustar a tonalidade?

Use os potenciômetros BASS e TREBLE na parte frontal. Gire para a direita para aumentar, para a esquerda para diminuir.

Posso conectar um toca-discos de vinil?

Sim, conecte-o na entrada PHONO (MM). Se seu toca-discos tiver uma cápsula MC, use um adaptador ou um pré-amplificador externo.

Como usar a função Loudness?

Pressione o botão LOUDNESS na parte frontal. Isso compensa a sensibilidade do ouvido às baixas frequências em volume baixo.

O sintonizador não capta bem as estações FM, o que fazer?

Verifique a antena FM. Use uma antena de fio ou externa. Certifique-se de que o seletor de banda está em FM. Ajuste finamente com o botão TUNING.

Como limpar o aparelho?

Desconecte-o. Use um pano macio levemente úmido (não molhado) para limpar o gabinete. Nunca use produtos químicos.

Qual é a potência nominal do amplificador?

A potência de saída é de 2 x 100 W sob 8 ohms (norma DIN). Isso permite alimentar a maioria das caixas acústicas domésticas.

Posso conectar um fone de ouvido?

Sim, conecte-o no conector PHONES na parte frontal. O alto-falante será automaticamente desligado.

Como gravar a partir de uma fonte?

Conecte um gravador à saída REC OUT. Selecione a fonte a ser gravada com o seletor de entrada. O nível de gravação é fixo.

MANUAL DE UTILIZADOR TA-FE210 SONY

Manual de instruções ____ P

TA-FE910R

TA-FE710R

TA-FE610R

TA-FE510R

TA-FE310R

TA-FE210

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

Para evitar o risco de incêndio ou de choque eléctrico, não exponha o aparelho à chuva nem à humidade.

Para evitar descargas eléctricas, não abra o aparelho. Solicite assistência somente a técnicos especializados.

Não instale o aparelho num espaço fechado, como por exemplo, uma estante ou um armário.

Precauções

Acerca da segurança

• Não desmonte o aparelho, pois isso pode resultar em choques eléctricos. Solicite assistência técnica somente a pessoal qualificado.
• Se algum objecto sólido ou líquido penetrar neste aparelho, desligue-o da corrente e submeta-o a uma averiguação técnica por pessoal qualificado antes de voltar a utilizá-lo.

Acerca das fontes de alimentação

• Antes de operar este amplificador, verifique se a voltagem de funcionamento do mesmo é idêntica à tensão da rede eléctrica local. A voltagem de funcionamento está indicada na placa de identificação na parte posterior do amplificador.
• Mesmo com o interruptor de alimentação desactivado, o amplificador não estará desligado da rede CA enquanto permanecer ligado a uma tomada de corrente.
• Caso não vá utilizar o amplificador por um longo período, assegure-se de o desligar da tomada de corrente. Para desligar o cabo de alimentação CA (fio principal), puxe-o pela ficha, nunca pelo fio.
• A troca do cabo de alimentação CA deverá ser executada somente por serviços técnicos qualificados.

Acerca da instalação

• Instale o amplificador num local com ventilação adequada, a fim de evitar o seu sobreaquecimento interno e prolongar a vida útil do aparelho.
• Não coloque o amplificador nas proximidades de fontes de calor ou em locais sujeitos à luz solar directa, pocira excessiva ou choques mecânicos.
• Não coloque sobre a superfície superior do aparelho nada que possa bloquear os orifícios de ventilação e causar mau funcionamento.

Acerca da operação

Antes de ligar outros equipamentos ao amplificador, certifique-se de desligar o seu interruptor de alimentação e a sua tomada da corrente.

Acerca da limpeza do amplificador

Limpe a superfície externa, o painel e os controlos com um pano macio levemente humedecido com uma solução de detergente suave. Não utilize nenhum tipo de escova abrasiva, pós saponáceo ou solvente, tais como álcool ou benzina.

Acerca da prevenção da microfonia

Proceda da seguinte maneira:

—reduza o volume;
—mantenha o gira-discos o mais distante possível dos altifalantes;
—coloque isolantes áudio, disponíveis no comércio, na base do gira-discos;
—mantenha o microfone distante dos altifalantes durante a sua utilização.

Para uma maior protecção contra a microfonia, coloque os altifalantes ou o gira-discos no alto de uma prancha de madeira pesada ou uma laje de cimento.

Caso surja alguma dúvida ou problema concernente a este amplificador, consulte o seu agente Sony mais próximo.

Bem-vindo!

O nosso muito obrigado pela aquisição do Amplificador Stereo Integrado da Sony. Antes de utilizar o amplificador, leia atentamente este manual e guarde-o para futuras consultas.

Acerca deste manual

As instruções neste manual destinam-se aos modelos TA-FE910R, FE710R, FE610R, FE510R, FE310R e FE210. Verifique o número do seu modelo no painel posterior do seu amplificador. Neste manual, o TA-FE910R é o modelo utilizado para propósitos de ilustração, salvo quando expresso o contrário. Quaisquer diferenças de operação estão claramente apontadas no texto, por exemplo com a indicação “somente no TA-FE910R/FE710R/FE610R”.

Tipos de diferença

Modelo Característica	FE510R	FE310R FE210
Operável por telecomando	•	•
Tomadas AUX	•	•
Botão e indicador SOURCE DIRECT	•	•
Tomadas CA conectadas	•	•
Recepção EON	•
Função de monitorização de fita	•
Botão SUBSONIC
Selector SPEAKERS

Note que no TA-FE910R, FE710R e FE610R, todas as características citadas acima estão presentes.

Convenções

• As instruções neste manual descrevem os controlos no amplificador.
  Quanto a detalhes sobre o controlo dos botões no telecomando (excepto no TA-FE210), consulte "Descrição dos botões do telecomando" na contra-capa.
• O seguinte símbolo é utilizado neste manual:

Indica informações e conselhos úteis para tornar a operação mais fácil.

Índice

Preparativos iniciais

Introdução às ligações 4 Ligações dos componentes áudio 4 Ligações do sistema de altifalantes 5 Ligação do cabo de alimentação 6

Audição de música 7 Gravação 9

Informações adicionais

Resolução de problemas 10

Especificações 10

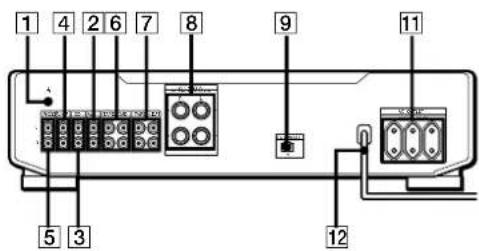

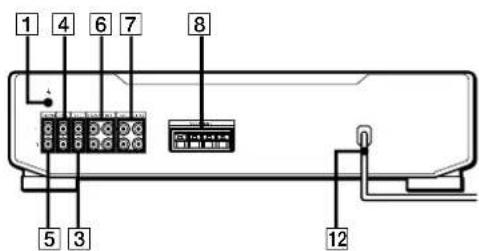

Descrição do painel posterior 12

Descrição dos botões de telecomando (somente no TA-FE910R/

FE710R/FE610R/FE510R/FE310R) Contra-capa

Desempacotamento (somente no TA-FE910R/FE710R/FE610R/FE510R/FE310R)

Certifique-se de ter recebido todos os itens fornecidos:

• Telecomando (remote) (1)
Para o TA-FE910R/FE710R/FE610R: RM-S316
Para o TA-FE510R/FE310R: RM-S315

• Pilhas Sony SUM-3 (NS) (2)

Inserção das pilhas no telecomando

Insira duas pilhas tamanho AA (R6), observando a correspondência dos pólos + e - das pilhas com as marcas no interior do compartimento. Para utilizar o telecomando, aponte-o para o sensor de telecomando R no amplificador.

Quando substituir as pilhas

Sob condições normais de utilização, as pilhas devem durar cerca de seis meses. Quando o telecomando já não conseguir controlar o amplificador, substitua ambas as pilhas.

Notas

• Não deixe o telecomando nas proximidades de locais extremamente quentes ou húmidos.
• Não deixe cair nenhum objecto estranho no interior do telecomando, particularmente durante a substituição das pilhas.
• Não exponha o sensor de telecomando à luz directa ou a fontes de iluminação. Caso contrário, poderá causar algum mau funcionamento.
• Quando não for utilizar o telecomando por um período prolongado, remova as pilhas a fim de evitar possíveis avarias decorrentes de esvaziamento e corrosão.

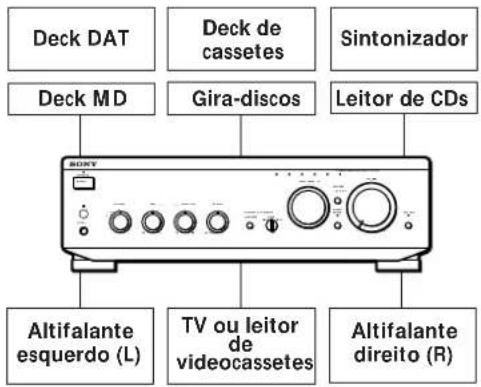

Introdução às ligações

Este amplificador possibilita-lhe ligar e controlar os seguintes componentes áudio. Execute o procedimento de ligação indicado para o componente que deseja conectar.

Para conhecer a localização e o nome das tomadas, consulte "Descrição do painel posterior" na página 12.

Medidas preliminares

• Desligue a alimentação de todos os equipamentos antes de efectuar qualquer ligação.
• Não ligue os cabos de alimentação CA dos vários equipamentos componentes até que todas as ligações tenham sido completadas.
• Utilize os cabos de ligação áudio fornecidos com cada componente para a ligação ao amplificador. Adquira e utilize cabos opcionais disponíveis no comércio, conforme a necessidade.
• Certifique-se de efectuar as ligações firmemente para evitar zumbidos e interferências.
• Ao ligar um cabo de ligação áudio, assegure-se de fazer corresponder os conectores R (direito) e L (esquerdo) do amplificador com os conectores R e L dos outros componentes.

Ligações dos componentes áudio

Descrição geral

Descubra aqui como ligar os seus componentes áudio ao amplificador.

• TA-FE910R/FE710R/FE610R

Quais os cabos necessários?

Cabos de ligação áudio (venda avulsa) (2 para cada deck de cassetes, deck DAT ou deck de MiniDisc; 1 para os outros componentes)

Ligações

A seta → indica o fluxo do sinal.

Nota

As tomadas no TA-FE510R são mostradas nas seguintes configurações.

Leitor de CDs

Sintonizador

Deck de cassetes, deck DAT ou deck de MiniDisc

Utilize a configuração acima para ligar as tomadas OUTPUT e INPUT de:

—um deck de cassetes ou deck DAT às tomadas TAPE1/DAT
—um deck de cassetes ou deck de MiniDisc às tomadas TAPE2/MD

Gira-discos

1 Retire as fichas curto-circuitadoras das tomadas PHONO antes de ligar os cabos (mas não enquanto não ligar um gira-discos).

Não insira as fichas curto-circuitadoras em nenhum jogo de tomadas REC OUT. Caso contrário, poderá eliminar a saída do amplificador ou gerar algum mau funcionamento do aparelho.

2 Ligue os cabos de ligação áudio.

Nota

Para evitar zumbidos, ligue o fio terra ao terminal SIGNAL GND h no amplificador.

TV ou leitor de videocassetes (somente no TA-FE910R/FE710R/FE610R/FE510R/FE310R)

EON CONTROL (somente no TA-FE910R/FE710R/FE610R/FE510R)

Se o seu sintonizador é equipado com terminal EON CONTROL OUT, ligue este ao terminal EON CONTROL IN no amplificador para poder utilizar a função EON (Enhanced Other Networks) do RDS (Radio Data System) (consulte a página 8).

Ligações do sistema de altifalantes

Descrição geral

Descubra aqui como ligar os altifalantes ao amplificador. Pode ligar dois pares de altifalantes, SPEAKERS A e B (somente no TA-FE910R/FE710R/FE610R).

• TA-FE910R/FE710R/FE610R

• TA-FE510R/FE310R

• TA-FE210

Quais os cabos necessários?

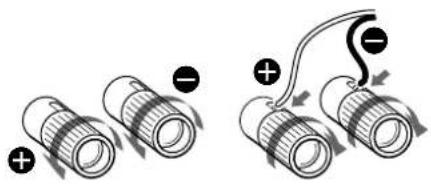

Torça cerca de 15 mm das extremidades descascadas do cabo. Certifique-se de fazer corresponder o cabo de altifalante com o terminal apropriado nos componentes: + com + e - com -. Caso os cabos sejam invertidos, o som sairá distorcido e com perda de graves.

Preparativos

Ligações

• TA-FE910R/FE710R/FE610R

Ligação a altifalantes com sistema de duplo-fio (somente no TA-FE910R/FE710R/FE610R)

Visto que os dois pares de terminais de altifalantes no seu amplificador, SPEAKERS A e B, proporcionam saída simultânea pelos altifalantes, pode utilizá-los para ligar um sistema de altifalantes de duplo-fio. Para accionar ambos sistemas de altifalantes simultaneamente, ajuste a A+B.

Para seleccionar o sistema de altifalantes A ou B

Ajuste SPEAKERS a A ou B. Para accionar ambos sistemas de altifalantes simultaneamente, ajuste a A+B.

Nota

Utilize altifalantes com uma impedância nominal de 4 a 16 ohms. Caso ligue simultaneamente dois sistemas de altifalantes, utilize altifalantes com uma impedância nominal de 8 a 16 ohms.

Ligação do cabo de alimentação

Ligação do cabo de alimentação CA

Ligue os cabos de alimentação CA deste amplificador e dos vários componentes áudio/vídeo a uma tomada de corrente.

Pode fornecer energia a outros componentes através das tomadas AC OUTLET no amplificador (exceto no TA-FE510R (modelo do R.U.), TA-FE310R (modelo do R.U.) e TA-FE210)

Ligando outros componentes áudio às tomadas AC OUTLET no amplificador, pode fornecer energia aos componentes ligados através do amplificador. Deste modo, pode ligar/desligar todos os componentes ao ligar/desligar o amplificador.

Atenção

Assegure-se de que o consumo total de energia de todos os componentes ligados às tomadas do amplificador não exceda 100 watts. Não ligue a estas tomadas electrodomésticos como ferro de engomar roupa, ventoinha eléctrica, TV ou outros aparelhos de alto consumo.

Nota

Separe o cabo de alimentação CA, os cabos de ligação áudio e os fios de altifalante. Ruídos ou deterioração sonora podem ocorrer, caso os cabos de ligação áudio fiquem em contacto com o cabo de alimentação CA, ou caso o cabo de alimentação CA ou os fios de altifalante sejam dispostos nas proximidades da antena de quadro ou do condutor da antena do sintonizador.

Audição de música

Se o botão POWER for pressionado (somente no TA-FE510R/FE310R)

Pode ligar e desligar o amplificador, pressionando o botão POWER no telecomando para.

Para a audição com os auscultadores

Ligue os auscultadores a PHONES e ajuste SPEAKERS para OFF (somente no TA-FE910R/FE710R/FE610R).

Para a audição directa do sinal de entrada (somente no TA-FE910R/FE710R/FE610R/FE510R/FE310R)

Pressione o botão SOURCE DIRECT para que a luz do indicador se ilumine. Visto que os circuitos dos controlos TONE e BALANCE e dos botões LOUDNESS e SUBSONIC (somente no TA-FE910R/FE710R/FE610R) são desviados, não é possível ajustar os graves, os agudos ou o balanço durante a audição directa de uma fonte.

Nota

Evite saídas elevadas pelos altifalantes que tornem o som distorcido. Distorções de altas frequências podem avariar os tweeters.

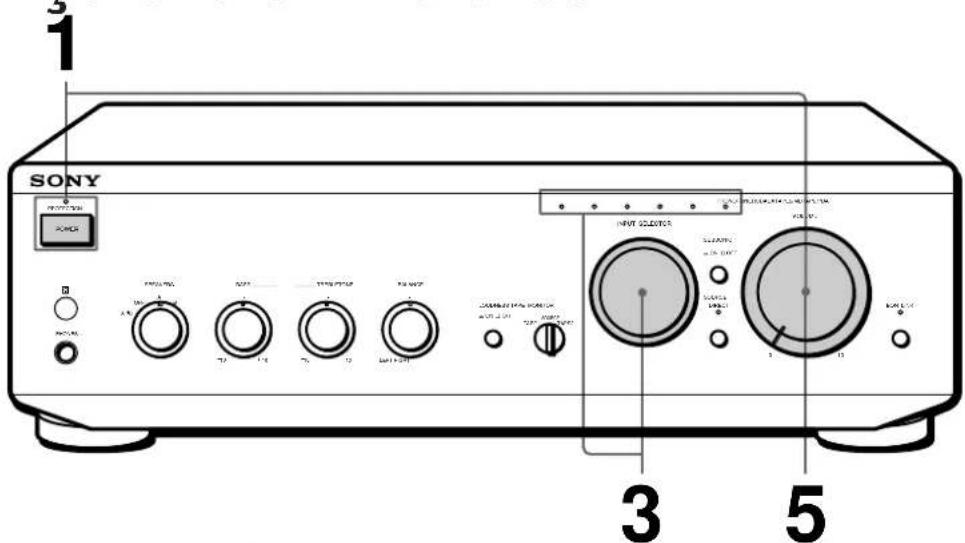

1 Pressione o botão POWER para ligar o amplificador e gire completamente para a esquerda o controlo VOLUME para evitar avarias nos altifalantes devidas a uma saída excessiva. O indicador PROTECTION ilumina-se e em seguida apaga-se (somente no TA-FE910R/FE710R/FE610R).

2 Ligue a fonte sonora que deseja escutar.

3 Ajuste o INPUT SELECTOR à respectiva fonte sonora. O indicador da fonte sonora seleccionada ilumina-se.

Para escutar	Ajuste o INPUT SELECTOR a
discos analógicos	PHONO
transmissões do rádio	TUNER
CDs	CD
a fonte ligada a AUX	AUX (excepto no TA-FE210)
a fonte ligada: — a TAPE1/DAT — a TAPE2/MD	TAPE1/DAT TAPE2/MD

Para	Pressione ou gire
ajustar os graves	BASS
ajustar os agudos	TREBLE
ajustar o balanço	BALANCE
reforçar graves e agudos em baixo volume de audição	LOUDNESS
reduzir interferência subsónica causada por discos analógicos com distorção, etc.	SUBSONIC (somente no TA-FE910R/FE710R/FE610R)

O que significa EON?

Um serviço RDS conveniente é a função EON (outras redes transmissoras). Esta função possibilita que o aparelho sintonize automaticamente um tipo de programa de sua preferência, assim que este tiver início na sua área de recepção de transmissões.

Para a recepção de transmissões EON (Enhanced Other Networks / outras redes transmissoras) (somente no TA-FE910R/FE710R/FE610R/FE510R)

Caso o seu amplificador seja ligado a um sintonizador Sony com o sistema EON CONTROL, o amplificador comutará para alguma transmissão EON, que seja recebida em sua localidade. Uma vez terminada a transmissão, o amplificador comutará para a última função seleccionada.

1 Assegure-se de que o amplificador e o sintonizador estejam ligados através dos terminais EON CONTROL (consulte a página 5).

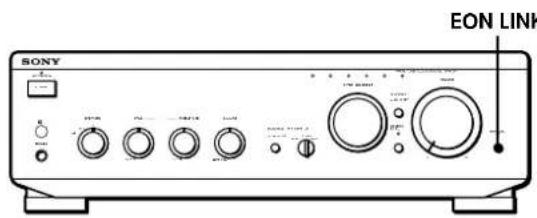

2 Pressione EON LINK para que o indicador se ilumine. Sempre que uma transmissão EON tiver início na frequência de rádio a que estiver ajustado o sintonizador, a mesma será recebida.

Para cancelar a recepção EON

Pressione EON LINK novamente para que o indicador se apague.

Notas

• Caso seleccione uma outra fonte durante a audição de uma transmissão EON, a recepção EON termina. Entretanto, enquanto o indicador EON LINK permaneer iluminado, será possível receber automaticamente as transmissões EON.
• Certifique-se de cancelar a recepção EON antes de iniciar alguma gravação, visto que as transmissões EON podem interferir com a gravação.
• Se activar a função TAPE MONITOR (consulte a página 9) enquanto estiver o indicador EON LINK iluminado, o indicador apagar-se-á e tornar-se-á impossível receber transmissões EON. Caso isto aconteça, desactive a função TAPE MONITOR, pois deste modo o indicador acender-se-á novamente.

Gravação

Pode gravar a mesma fonte em até dois componentes de gravação simultaneamente

Pode monitorizar o som em gravação (função TAPE MONITOR) (somente no TA-FE910R/FE710R/FE610R/FE510R)

É possível monotorizar o som se o deck de cassetes usado na gravação tiver cabeças de gravação e reprodução independentes. Para monitorizar o som, ajuste TAPE MONITOR a TAPE1 ou TAPE 2 (somente no TA-FE910R/FE710R) ou pressione TAPE1 MONITOR (somente no TA-FE610R/FE510R). Note que nos modelos TA-FE610R e TA-FE510R, pode apenas monitorizar o som em gravação através das tomadas TAPE1/DAT.

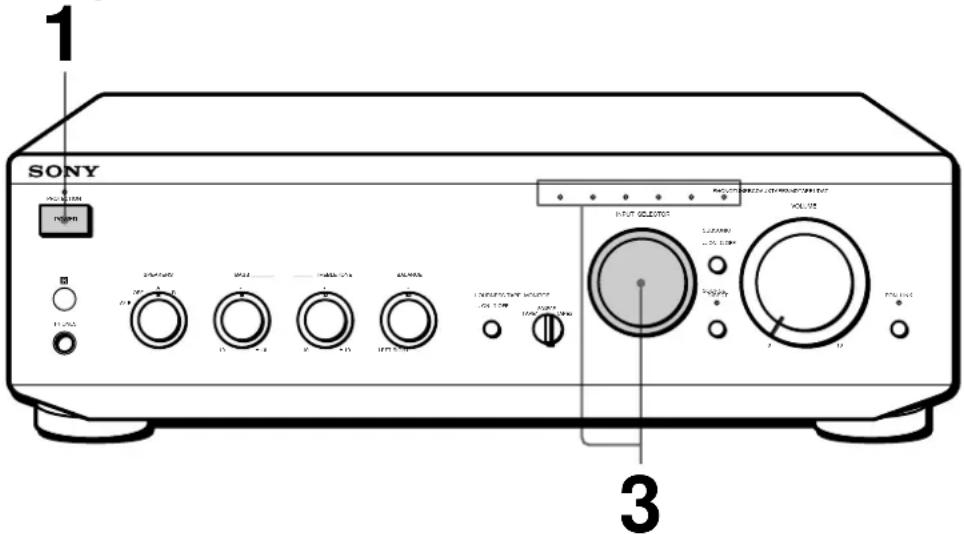

1 Pressione o botão POWER para ligar o amplificador.

2 Ligue a fonte sonora que deseja gravar.

3 Gire o INPUT SELECTOR para seleccionar a fonte sonora que deseja gravar.

O indicador da fonte sonora ilumina-se.

Para gravar	Ajuste o INPUT SELECTOR a
discos analógicos	PHONO
transmissões do rádio	TUNER
CDs	CD
a fonte ligada a AUX	AUX (except no TA-FE210)
a fonte ligada— a TAPE1/DAT— a TAPE2/MD	TAPE1/DATTAPE2/MD

4 Prepare o componente de gravação e inicie então a gravação.

5 Inicie a reprodução da fonte sonora.

Resolução de problemas

Caso surja alguma das dificuldades descritas a seguir durante o funcionamento do seu amplificador, utilize este guia de resolução de problemas como auxílio para encontrar uma solução. Se o problema persistir, consulte o seu agente Sony mais próximo.

Ausência de som

→ Ligue firmemente os cabos de ligação áudio.
→ Ligue o amplificador e outros componentes áudio correctamente.
→ Ajuste o INPUT SELECTOR à fonte sonora apropriada.

Ausência de som de um dos canais ou saída desbalanceada dos altifalantes

→ Gire o controlo BALANCE para ajustar o balanço.
→ Verifique as ligações dos altifalantes e de entrada do canal silencioso.

Graves ou agudos fracos

→ Ajuste os controlos TONE.
→ Altere a posição dos altifalantes ou as condições do recinto para eliminar obstruções no trajecto do som.

Distorções do som

→ Sinal de entrada seleccionado inapropriadamente.
→ Capacidade de entrada insuficiente dos altifalantes. Reduza o volume.

Perda dos graves ou ambiguidade no posicionamento virtual dos instrumentos

Os cabos de altifalante e a polaridade dos terminais estão invertidos. Volte a ligar os cabos com a polaridade correcta.

Zumbidos ou interferências

→ Efectue a ligação à terra do gira-discos (consulte a página 5).
→ Ligue os cabos de ligação áudio firmemente.
O amplificador está a captar interferências de um televisor. Aumente a distância entre o televisor e o amplificador, ou desligue o televisor.

O telecomando não funciona (somente no TA-FE910R/FE710R/FE610R/FE510R/FE310R)

→ Remova quaisquer obstáculos existentes entre o sensor de telecomando no amplificador e o telecomando.
→ Aponte o telecomando para o sensor de telecomando na frente do amplificador.
→ O telecomando está distante demais do amplificador. Aproxime-o do amplificador.
→ Substitua as pilhas no telecomando.

O indicador PROTECTION ilumina-se (somente no TA-FE910R/FE710R/FE610R) e/ou há perda repentina de áudio

→ Verifique se ocorreu um curto-circuito. Desligue o amplificador e examine os componentes ligados e os altifalantes.

Especificações

Secção do amplificador

Potência de saída DIN

Distorção harmónica total

TA-FE910R/FE710R/FE610R: Inferior a 0,008% (a 10 W de saída)

Resposta em frequência

PHONO (20Hz - 20kHz): Cura de equalização RIAA ±0,5 dB
TUNER, CD, AUX (excepto no TA-FE210), TAPE1/DAT, TAPE2/MD
TA-FE910R/FE710R/FE610R: 7 Hz - 100 kHz ⁺⁰-3 dB
TA-FE510R/FE310R/FE210: 7 Hz - 70 kHz ⁺⁰-3 dB

Relação sinal/ruído (rede A)

PHONO

Voltagem/impedância de saída

REC OUT

TA-FE910R/FE710R/FE610R: 150mV, 1 kohm

Impedância dos altifalantes

Factor de amortecimento

Amplificador de potência: Amplificador de potência SEPP OCL complementar puro com todos os estágios directamente acoplados

Pré-amplificador: Amplificador equalizador de baixo ruído

Alimentação

TA-FE910R/FE710R: 230 V CA, 50/60 Hz TA-FE610R/FE510R/FE310R/FE210: 220 - 230 V CA, 50/60 Hz

Consumo

Dimensões (approx.) (l/a/p)

TA-FE910R/FE710R/FE610R: 430 · 135 · 365 mm TA-FE510R/FE310R: 430 · 105 · 300 mm TA-FE210: 430 · 105 · 290 mm incluindo controlos e partes salientes

Peso (aprox.)

TA-FE910R: 7,4 kg
TA-FE710R: 7,0 kg
TA-FE610R: 6,4 kg
TA-FE510R: 4,8 kg
TA-FE310R: 4,3 kg
TA-FE210: 4,1kg

Acessórios fornecidos

Telecomando (remote) (1) RM-S316 (somente no TA-FE910R/FE710R/FE610R) RM-S315 (somente no TA-FE510R/FE310R) Pilhas Sony SUM-3 (NS) (2) (somente no TA-FE910R/FE710R/FE610R/FE510R/FE310R)

Design e especificações sujeitos a alterações sem aviso prévio.

Descrição do painel posterior

• TA-FE910R

• TA-FE510R

• TA-FE210

1 (SIGNAL GND)
2 AUX (excepto no TA-FE210) da fonte auxiliar
3 CD do leitor de CDs
4 TUNER do sintonizador
5 PHONO do gira-discos
6 TAPE2/MD do deck de cassetes 2/deck de MiniDisc
7 TAPE1/DAT do deck de cassetes 1/deck DAT
8 SPEAKERS dos altifalantes (somente no TA-FE510R/FE310R/FE210)
9 EON CONTROL IN terminal da função EON (somente no TA-FE910R/FE710R/FE610R/FE510R)
10 SPEAKERS A/B dos altifalantes A/B (somente no TA-FE910R/FE710R/FE610R)
11 AC OUTLET tomadas CA (somente no TA-FE910R/FE710R/FE610R/FE510R (modelo do R.U.)/FE310R)
12 Cabo de alimentação CA

Descrição dos botões do telecomando (somente no TA-FE910R/FE710R/FE610R/FE510R/FE310R)

Pode utilizar o telecomando para controlar outros componentes áudio Sony que tenham a marca R (sensor de telecomando).

Botão(ões)	Para a operação do	Função
POWER (somente no RM-S315)	Amplificador	Liga e desliga o aparelho
FUNCTION
CD	Amplificador	Selecciona o sinal de entrada das tomadas CD
TUNER	Amplificador	Selecciona o sinal de entrada das tomadas TUNER
PHONO	Amplificador	Selecciona o sinal de entrada das tomadas PHONO
TAPE1/DAT	Amplificador	Selecciona o sinal de entrada das tomadas TAPE1/DAT
TAPE2/MD	Amplificador	Selecciona o sinal de entrada das tomadas TAPE2/MD
AUX	Amplificador	Selecciona o sinal de entrada das tomadas AUX
TUNER
PRESET +/-	Sintonizador	Pesquisa e selecciona estações programadas
CD
►	Leitor de CDs	Inicia a reprodução
II	Leitor de CDs	Interrompe a reprodução
■	Leitor de CDs	Termina a reprodução
|◄◄/►►|	Leitor de CDs	Localiza faixas (AMS*)
D.SKIP	Leitor de CDs	Troca de disco (para leitor de CDs equipado com “changer” para múltiplos discos)
MD
►	Deck de MiniDisc	Inicia a reprodução
II	Deck de MiniDisc	Interrompe a reprodução
■	Deck de MiniDisc	Termina a reprodução
|◄◄/►►|	Deck de MiniDisc	Localiza faixas
TAPE DECK A/B
◄◄/►	Deck de cassetes A ou B	Inicia a reprodução
■	Deck de cassetes A ou B	Termina todas as operações na fita
◄◄/►►	Deck de cassetes A ou B	Avança rapidamente ou rebobina a fita
VOL +/-	Amplifier	Ajusta o volume
