Tipo de producto	Receptor estéreo integrado
Marca	Sony
Modelo	TA-FE210
Dimensiones (L x A x P)	430 mm x 140 mm x 350 mm
Peso	10 kg
Alimentación	230 V CA, 50 Hz
Consumo	300 W
Potencia de salida	2 x 100 W a 8 ohmios (DIN)
Respuesta en frecuencia	10 Hz – 40 kHz ±0.5 dB
Entradas	Fono (MM), CD, Sintonizador, Aux, Grabadora
Salidas	Altavoces (2 pares), Auriculares, Grabadora
Sintonizador integrado	FM/AM con preselección
Funciones principales	Amplificador estéreo, selector de entradas, control de tono, loudness
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	Desconectar el aparato antes de la limpieza. No exponer a la humedad.
Piezas de repuesto y reparabilidad	Piezas disponibles en centros de servicio autorizados Sony.

Preguntas frecuentes - TA-FE210 SONY

¿Cómo conectar altavoces al TA-FE210?

Utilice los bornes de tornillo en la parte trasera: conecte el cable rojo al borne + y el cable negro al borne -. Asegúrese de respetar la impedancia mínima de 4 ohmios.

El sonido está distorsionado, ¿qué hacer?

Verifique las conexiones de los altavoces y el selector de entrada. Asegúrese de que el volumen no esté demasiado alto. Intente cambiar al modo Loudness para volúmenes bajos.

¿Cómo ajustar el tono?

Utilice los potenciómetros BASS y TREBLE en el panel frontal. Gire hacia la derecha para aumentar, hacia la izquierda para disminuir.

¿Puedo conectar un tocadiscos?

Sí, conéctelo a la entrada PHONO (MM). Si su tocadiscos tiene una cápsula MC, use un adaptador o un preamplificador externo.

¿Cómo usar la función Loudness?

Presione el botón LOUDNESS en el panel frontal. Esto compensa la sensibilidad del oído a las bajas frecuencias a bajo volumen.

El sintonizador no capta bien las estaciones FM, ¿qué hacer?

Verifique la antena FM. Use una antena de hilo o exterior. Asegúrese de que el selector de banda esté en FM. Ajuste finamente con la rueda TUNING.

¿Cómo limpiar el aparato?

Desconéctelo. Use un paño suave ligeramente húmedo (no mojado) para limpiar la carcasa. Nunca use productos químicos.

¿Cuál es la potencia nominal del amplificador?

La potencia de salida es de 2 x 100 W a 8 ohmios (norma DIN). Esto permite alimentar la mayoría de los altavoces domésticos.

¿Puedo conectar unos auriculares?

Sí, conéctelos en la toma PHONES en el panel frontal. El altavoz se silenciará automáticamente.

¿Cómo grabar desde una fuente?

Conecte una grabadora a la salida REC OUT. Seleccione la fuente a grabar con el selector de entrada. El nivel de grabación es fijo.

MANUAL DE USUARIO TA-FE210 SONY

Manual de instrucciones ____ ES

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

Precauciones

Seguridad

• No desarme la caja porque podría recibir una descarga eléctrica. En caso de avería, solicite los servicios de personal cualificado.
• Si dentro de la caja cae algún objeto sólido o líquido, desenchufe el amplificador y haga que sea comprobado por personal cualificado.

Fuentes de alimentación

• Antes de utilizar el amplificador, compruebe si su tensión de alimentación es idéntica a la de la red local. La tensión de alimentación está indicada en la placa de características de la parte posterior del amplificador.
• El amplificador no se desconectará de la fuente de alimentación de CA (red) mientras esté enchufado en una toma de la misma, incluso aunque se haya desconectado la alimentación del mismo.
• Cuando no vaya a utilizar el amplificador durante mucho tiempo, cerciórese de desenchufarlo de la toma de la red. Para desconectar el cable de alimentación, tire del enchufe, no tire nunca del propio cable.
• El cable de alimentación de CA solamente deberá ser reemplazado por personal cualificado.

Ubicación

• Coloque el amplificador en un lugar adecuadamente ventilado para evitar el recalentamiento interno del mismo y prolongar su duración.
• No coloque el amplificador cerca de fuentes térmicas, ni en un lugar sometido a la luz solar directa, a polvo excesivo, ni a golpes.
• No coloque nada sobre el amplificador, ya que podría bloquear los orificios de ventilación y provocar el mal funcionamiento.

Operación

Antes de conectar otros componentes, cerciórese de desconectar la alimentación y desenchufar el amplificador.

Limpieza del amplificador

Limpie la caja, el panel y los controles con un paño suave ligeramente humedecido en una solución poco concentrada de detergente. No utilice ningún tipo de estropajo, polvo abrasivo, ni disolventes como alcohol o bencina.

Para evitar el aullido

Haga lo siguiente:

—reduzca el volumen.
—mantenga el giradiscos lo más alejado posible de los altavoces.
—coloque amortiguadores adquiridos en una tienda del ramo, en la base del giradiscos.
—cuando utilice un micrófono, manténgalo alejado de los altavoces.
Para más protección contra el aullido, coloque los altavoces o el giradiscos sobre un tablero pesado de madera o sobre una plancha de hormigón.

Si tiene alguna pregunta o problema en relación con su amplificador, consulte con su distribuidor Sony.

¡Bienvenido!

Muchas gracias por la adquisición de este amplificador integrado estéreo Sony. Antes de utilizar el amplificador, lea detenidamente este manual y consérvelo para futuras referencias.

Descripción de este manual

Las instrucciones de este manual son para los modelos TA-FE910R, FE710R, FE610R, FE510R, FE310R, y FE210. Compruebe su número de modelo observando el panel posterior de su amplificador. Este manual, para fines de ilustración se utiliza el modelo TA-FE910R a menos que se indique lo contrario. Cualquier diferencia en la operación se indicará claramente en el texto, por ejemplo "TA-FE910R/FE710R/FE610R solamente".

Tipos de diferencias

ModeloCaracterística		FE210F
Funcionamiento mediante el telemando	•	•
Tomas AUX	•	•
Botón e indicador SOURCE DIRECT	•	•
Salidas conmutadas CA	•	•
Recepción EON	•
Función del monitor de cinta	•
Botón SUBSONIC
Selector SPEAKERS

Todas las características mencionadas en la lista anterior existen en TA-FE910R, FE710R, y FE610R.

Convencionalismo

• En las instrucciones de este manual se describen los controles de este amplificador.
  Con respecto a los detalles sobre el control con el telemando (no existe en TA-FE210), consulte "Descripción de las teclas del telemando" de la página 12.
• En este manual se utiliza el icono siguiente:

Indica sugerencias y consejos para facilitar la tarea.

Índice

Preparativos

Descripción general de las conexiones 4 Conexión de componentes de audio 4 Conexión del sistema de altavoces 5 Conexiones de los cables de alimentación 6

Escucha de música 7

Grabación 9

Información adicional

Solución de problemas 10

Especificaciones 10

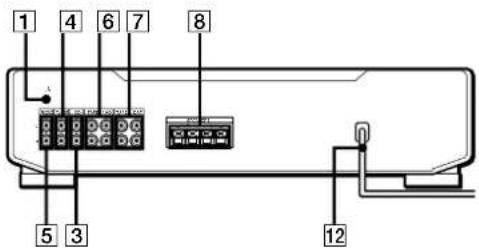

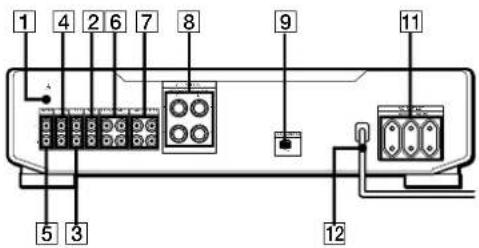

Descripción del panel posterior 12

Descripción de las teclas del telemando (TA-FE910R/FE710R/FE610R/

FE510R/FE310R solamente) 12

Desembalaje (TA-FE910R/FE710R/FE610R/FE510R/FE310R solamente)

Compruebe si ha recibido los accesorios suministrados siguientes:

• Telemando (remoto) (1)
  Para TA-FE910R/FE710R/FE610R: RM-S316
  Para TA-FE510R/FE310R: RM-S315

- Pilas SUM-3 (NS) (2)

Colocación de las pilas en el telemando

Inserte dos pilas de tamaño AA (R6) haciendo coincidir + y – de las mismas con las marcas del interior del compartimiento de las pilas. Cuando utilice el telemando, apunte con él hacia el sensor de control remoto R del amplificador.

Cuándo reemplazar las pilas

En utilización normal, las pilas deberán durar unos 6 meses. Cuando el telemando no pueda controlar el amplificador, reemplace todas las pilas.

Notas

• No deje el telemando cerca de un lugar extremadamente cálido ni húmedo.
• No deje caer ningún objeto extraño dentro del telemando, especialmente cuando reemplace las pilas.
• No exponga el sensor del control remoto a la luz solar directa ni a equipos de iluminación. Si lo hiciese, podría causar el mal funcionamiento.
• Cuando no vaya a utilizar el telemando durante mucho tiempo, extraigale las pilas para evitar el daño que podría causar el electrólito de las mismas.

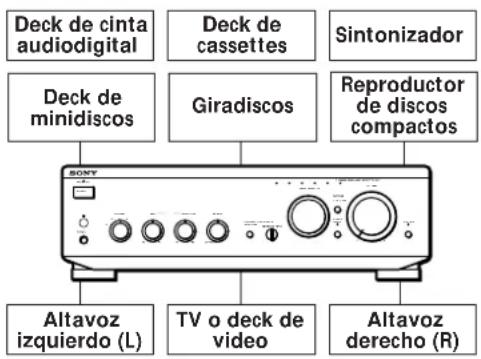

Descripción general de las conexiones

El amplificador le permitirá conectar y controlar los componentes de audio siguientes. Siga los procedimientos de conexión indicados para cada componente que desee conectar.

Para aprender la ubicación y los nombres de cada toma, consulte "Descripción del panel posterior" de la página 12.

Antes de comenzar

• Antes de realizar cualquier conexión, desconecte la alimentación de todos los componentes.
• No conecte los cables de alimentación de los diversos componentes mientras no haya finalizado todas las conexiones.
• Para realizar la conexión al amplificador, utilice los cales conectores de audio suministrados con cada componente. Adquiera los cables opcionales requeridos.
• Cerciórese de realizar firmemente las conexiones para evitar zumbidos y ruidos.
• Cuando conecte un cable de audio, cerciórese de conectar las tomas del canal derecho (R) y del izquierdo (L) del amplificador a las tomas R y L de los demás componentes.

Conexión de componentes de audio

Descripción general

En esta sección se describe cómo conectar sus componentes de audio al amplificador.

• TA-FE910R/FE710R/FE610R

¿Qué cables se necesitan?

Cables conectores de audio (no suministrados) (2 para cada deck de cassettes, deck de cinta audiodigital o deck de minidiscos, 1 para los otros componentes)

Conexiones

La flecha → indica el flujo de la señal.

Nota

Las tomas de TA-FE510R aparecen en las siguientes figuras.

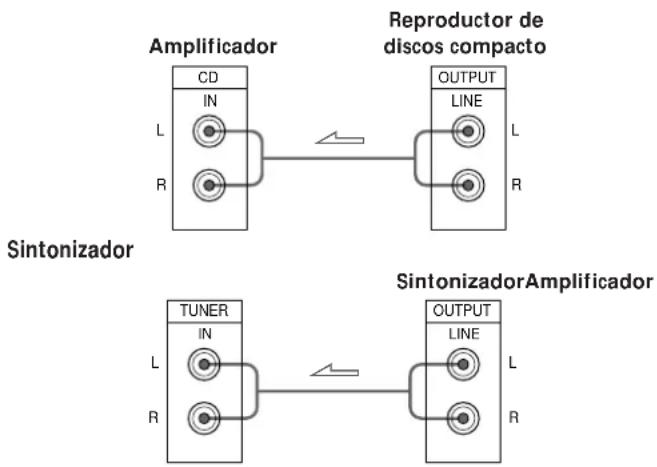

Reproductor de discos compactos

Deck de cassettes, deck de cinta audiodigital o deck de minidiscos

Utilice la configuración mostrada arriba para conectar las tomas OUTPUT e INPUT de:

—un deck de cassettes o deck de cinta audiovisual a las tomas TAPE1/DAT.
—un deck de cassettes o deck de minidiscos a las tomas TAPE2/MD.

Giradiscos

1 Antes de conectar los cables extraiga las clavijas puenteadoras de las tomas PHONO (a menos que no vaya a conectar un giradiscos).

No inserte las clavijas puenteadoras en ninguno de los juegos de tomas REC OUT. Si lo hiciese, la salida del amplificador podría pararse o la unidad podría funcionar mal.

2 Conecte los cables conectores de audio.

Nota

Para evitar los zumbidos, conecte el cable a tierra en el terminal SIGNAL GND del amplificador.

TV o deck de video (TA-FE910R/FE710R/FE610R/FE510R/FE310R solamente)

EON CONTROL (TA-FE910R/FE710R/FE610R/FE510R solamente)

Si su sintonizador tiene un terminal EON CONTROL OUT, conéctelo al terminal EON CONTROL IN del amplificador para utilizar la función EON (Enhanced Other Networks: Recepción de otras redes mejoradas) del RDS (Sistema de Datos de Radio) (consulte la página 8).

Conexión del sistema de altavoces

Descripción general

En esta sección se describe cómo conectar sus altavoces al amplificador. Usted podrá conectar dos pares de altavoces, SPEAKERS A y B (TA-FE910R/FE710R/FE610R solamente).

• TA-FE910R/FE710R/FE610R

• TA-FE510R/FE310R

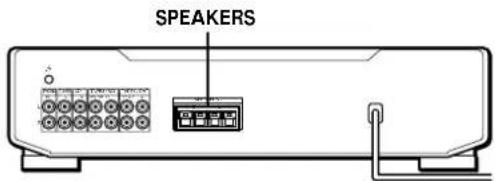

• TA-FE210

¿Qué cables se necesitan?

Cables de altavoces (no suministrados) (1 para cada altavoz)

Retuerza los extremos pelados de los conductores unos 15 mm. Cerciórese de hacer coincidir los conductores con los terminales apropiados de los altavoces y del amplificador, + a + y - a -. Si invirtiese los conductores, el sonido se distorsionaría y se perderían los graves.

Conexiones

• TA-FE910R/FE710R/FE610R

Conexión a altavoces con sistema de doble cable (TA-FE910R/FE710R/FE610R solamente)

Como los pares de terminales para altavoces de su amplificador, SPEAKERS A y B, proporcionan salida simultánea para altavoces, podrá utilizarlos para conectar un sistema de altavoces de doble cable. Para escuchar simultáneamente de los dos sistemas de altavoces mueva SPEAKERS a A+B.

Para seleccionar el sistema de altavoces A o B

Mueva SPEAKERS a A o B. Para escuchar simultáneamente de los dos sistemas de altavoces mueva SPEAKERS a A+B.

Nota

Utilice altavoces con una impedancia nominal de 4 a 16 ohmios. Cuando excite dos sistemas de altavoces al mismo tiempo, utilice altavoces con una impedancia nominal de 8 a 16 ohmios.

Conexiones de los cables de alimentación

Conexión de los cables de alimentación

Conecte el cable de alimentación de este amplificador y de los diversos componentes de audio/video a una toma de la red.

Se pueden conectar otros componentes por el AC OUTLET del amplificador (no existe en el TA-FE510R (modelo para el Reino Unido), FE310R (modelo para el Reino Unido) y TA-FE210)

Si se conectan los otros componentes de audio en el AC OUTLET de este amplificador, podrá alimentar la corriente a los componentes conectados por el amplificador para que pueda conectar/desconectar todos, con sólo conectar/desconectar el amplificador.

Precaución

Asegúrese de que el consumo total de corriente de todos los componentes conectados a las tomas de red del amplificador no supera 100 vatios. No conecte aparatos electrodomésticos tales como una plancha, ventilador, TV u otros aparatos que utilicen gran vatiaje en estas tomas de la red.

Escucha de música

Si la alimentación POWER está conectada (TA-FE510R/FE310 solamente)

Podrá presionando el POWER del telemando conectar y desconectar la alimentación.

Para escuchar a través de uriculares

Enchufe los auriculares en PHONES y ponga SPEAKERS en OFF (TA-FE910R/FE710R/FE610R solamente)

Para escuchar directamente

la senal de entrada (TA-FE910R/FE710R/FE610R/FE510R/FE310R solamente)

Ponga SOURCE DIRECT para que se encienda el indicador. Debido a que los circuitos de los controles de TONE, control BALANCE, botón LOUDNESS y botón SUBSONIC (TA-FE910R/FE710R/FE610R solamente) están en derivación durante la escucha directa, no podrá ajustar los graves, los agudos, ni el equilibro, reforzar los graves, los agudos o reducir los componentes de ruido subsónico.

Note

Evite aplicar una salida tan alta a los altavoces que el sonido se distorsione. La distorsión de alta frecuencia podría dañar los altavoces de agudos.

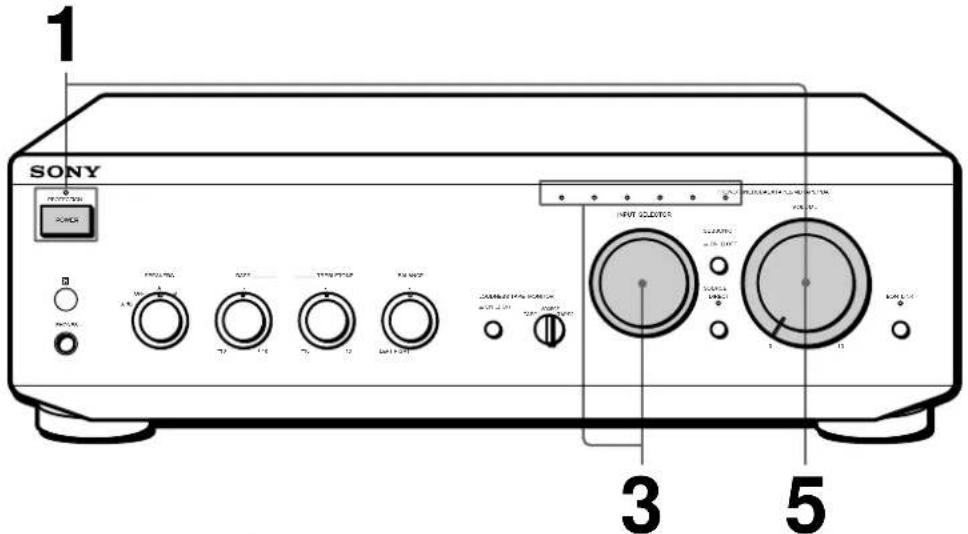

1 Presione POWER para conectar la alimentación del amplificador y gire VOLUME completamente hacia la izquierda para evitar dañar los altavoces con una salida excesiva.

El indicador PROTECTION se enciende y después se apaga (TA-FE910R/FE710R/FE610R solamente).

2 Conecte la alimentación de la fuente de programas que desee escuchar.

3 Ponga INPUT SELECTOR en la posición correspondiente a la fuente de programas.

El indicador de la fuente de programas se encenderá.

Para escuchar	ponga INPUT SELECTOR en
un disco analógico	PHONO
un programa de radiodifusión	TUNER
un disco compacto	CD
una fuente conectada a AUX	AUX (no existe en TA-FE210)
una fuente conectada a—TAPE1/DAT—TAPE2/MD	TAPE1/DATTAPE2/MD

4 Ponga en reproducción la fuente de programas.

5 Ajuste el volumen girando VOLUME.

Para	presione o gire
ajustar los graves	BASS
ajustar los agudos	TREBLE
ajustar el equilibrio	BALANCE
reforzar los graves y agudos con un volumen bajo	LOUDNESS
reducir los componentes de ruido subsónico que se escuchan con discos curvados, etc.	SUBSONIC (TA-FE910R/FE710R/FE610R solamente)

¿Qué es la recepción de otras redes mejoradas (EON)?

Un servicio muy útil de RDS es el de "otras redes mejoradas" (o "EON"). Este servicio le permitirá que la unidad cambie automáticamente a un tipo de programa de su elección cuando se inicie la radioemisión del mismo en su zona.

Para recibir programas de otras redes mejoradas (EON) (TA-FE910R/FE710R/FE610R/FE510R solamente)

Cuando haya conectado el amplificador a un sintonizador con el sistema EON CONTROL, el amplificador cambiará de la función actualmente seleccionada a un programa EON cuando ésta empieza a transmitir en su zona, y cuando finalice el programa el amplificador vuelve a la última fuente de programas seleccionada.

1 Asegúrese de que el amplificador y el sintonizador están conectados por los terminales EON CONTROL (consulte la página 5).
2 Presione EON LINK de forma que se encienda el indicador. Cuando empieza a transmitirse un programa EON en la frecuencia de radio seleccionada en el sintonizador, podrá recibir ésta.

Para cancelar la recepción de EON

Presione EON de forma que se apague el indicador.

Notas

• Si se selecciona otra fuente de programas durante la recepción de un programa EON, se para la recepción EON. Sin embargo, durante todo el tiempo que el indicador EON LINK esté encendido, podrá recibir automáticamente el programa transmitido EON.
• Durante la grabación, usted podrá escuchar la recepción de EON Esto no afectará la grabación.
• Si se activa la función del monitor de cinta (consulte la página 9) mientras el indicador EON LINK está encendido, se apaga el indicador y no podrá recibir el programa EON. En este caso, desactive la función del monitor de cinta para que se encienda otra vez el indicador.

Grabación

Usted podrá grabar simultáneamente la misma fuente en dos componentes de grabación.

Usted podrá escuchar el sonido grabado (Función del monitor de cinta) (TA-FE910R/FE710R/FE610R/FE510R solamente)

Podrá escuchar el sonido que se está grabando si el deck de cassettes en el que está grabando posee cabezas de grabación y reproducción separadas.

Para escuchar el sonido mueva TAPE MONITOR a TAPE1 o TAPE2 (TA-FE910R/FE710R solamente) o presione TAPE1 MONITOR (TA-FE610R/FE510R solamente).

Recuerde que en TA-FE610R/FE510R podrá escuchar sólo el sonido que se está grabando de las tomas TAPE1/DAT.

1 Presione POWER para conectar la alimentación del amplificador.

2 Conecte la alimentación de la fuente de programas que desee grabar.

3 Seleccione la fuente de programas que desea grabar girando INPUT SELECTOR.

El indicador para la fuente de programas se enciende.

Para grabar	ponga INPUT SELECTOR en
un disco analógico	PHONO
un programa de radiodifusión	TUNER
un disco compacto	CD
una fuente conectada a AUX	AUX (no existe en TA-FE210)
una fuente conectada a—TAPE1/DAT—TAPE2/MD	TAPE1/DATTAPE2/MD

4 Prepare la unidad para grabación, y después inicie la grabación.

5 Ponga en reproducción la fuente de programas.

Solución de problemas

Si experimenta cualquiera de las dificultades siguientes cuando utilice el amplificador, use esta guía para tratar de resolver el problema. Si el problema persiste, consulte a su proveedor Sony.

No hay salida de sonido.

→ Conecte firmemente los cables conectores de audio.
→ Conecte correctamente el amplificador y los demás componentes de audio
→ Ponga INPUT SELECTOR en la fuente de programas apropiada.

No hay sonido a través de un canal o la salida de los altavoces está desequilibrada.

→ Gire BALANCE para ajustar el equilibrio.
→ Compruebe el altavoz y la conexión de entrada del canal inactivo.

Los graves o los agudos son débiles

→ Ajuste los controles TONE.
→ Cambie la posición de los altavoces o las condiciones de la sala para eliminar las obstrucciones en la trayectoria del sonido.

El sonido se oye distorsionado

→ La señal de entrada está inadecuadamente seleccionada.
→ La capacidad de entrada de los altavoces es insuficiente. Reduzca el volumen.

Faltan graves o existe ambigüedad en la posición de los instrumentos.

La polaridad de los cables y los terminales de los altavoces está invertida. Conecte los cables con la polaridad correcta.

Se oye zumbido o ruido.

→ Conecte el giradiscos a tierra (consulte la página 5).
→ Conecte firmemente los cables conectores de audio.
→ El amplificador está captando interferencias de un televisor. Aleje el amplificador del televisor o desconecte la alimentación del televisor.

No es posible realizar operaciones de control remoto con el telemando (TA-FE910R/FE710R/FE610R/FE510R/FE310R solamente).

→ Elimine los obstáculos entre el sensor de control remoto del amplificador y el telemando.
→ Apunte el telemando hacia el sensor de control remoto del panel frontal del amplificador.
→ El telemando está demasiado alejado del amplificador. Acérquelo al amplificador.
→ Reemplace las pilas del telemando.

Se enciende el indicador PROTECTION (TA-FE910R/FE710R/FE610R solamente) y/o el sonido se pierde repentinamente.

→ Verifique si los cables de altavoces se han cortocircuitado. Desconecte la alimentación del amplificador e inspeccione los componentes y altavoces conectados.

Especificaciones

Sección del amplificador

Salida de potencia DIN

Distorsión armónica total

TA-FE910R/FE710R/FE610R: Menos de 0,008 % con salida 10 W

Respuesta de frecuencia

PHONO (20 Hz - 20 kHz): Curva de ecualización RIAA ±0,5dB
TUNER, CD, AUX (no existe en TA-FE210), TAPE1/DAT, TAPE2/MD
TA-FE910R/FE710R/FE610R: 7 Hz - 100 kHz 3⁺⁰ dB
TA-FE510R/FE310R/FE210: 7 Hz - 70 kHz 3⁺⁰ dB

Relación señal-ruido (red)

PHONO

Voltaje/impedancia de salida

REC OUT

TA-FE910R/FE710R/FE610R: 150 mV, 1 kilohm

TA-FE510R/FE310R/FE210: 200 mV, 1 kilohm

PHONES

TA-FE910R/FE710R/FE610R: 10 mW (a 8 ohmios)

TA-FE510R/FE310R/FE210: 5 mW (a 8 ohmios)

Impedancia de los altavoces

Factor de amortiguación

TA-FE910R/FE710R/FE610R: 100 (8 ohmios, 1 kHz)

Amplificador de potencia: Amplificador de potencia con SEPP OCL complementario puro con todas las etapas directamente acopladas Preamplificador: Amplificador ecualizador de bajo ruido

Especificaciones eléctricas

TA-FE910R/FE710R: 230 V AC, 50/60 Hz TA-FE610R/FE510R/FE310R/FE210: 220 - 230 V AC, 50/60 Hz

Consumo eléctrico

Accesorios suministrados

Telemando (remoto) (1) RM-S316 (TA-FE910R/FE710R/FE610R solamente) RM-S315 (TA-FE510R/FE310R solamente) Pilas SUM-3 (NS) (2) de Sony (TA-FE910R/FE710R/FE610R/FE510R/FE310R solamente)

Diseño y especificaciones sujetos a cambio sin previo aviso.

Descripción del panel posterior

• TA-FE910R

• TA-FE510R

• TA-FE210

1 (SIGNAL GND)
2 AUX (no existe en TA-FE210)
3 CD
4 TUNER
5 PHONO
6 TAPE2/MD
7 TAPE1/DAT
8 SPEAKERS (TA-FE510R/FE310R/FE210 solamente)
⑨ EON CONTROL IN (TA-FE910R/FE710R/FE610R/FE510R solamente)
10 SPEAKERS A/B (TA-FE910R/FE710R/FE610R solamente)
11 AC OUTLET (TA-FE910R/FE710R/FE610R/FE510R/FE310R solamente)
12 Cable eléctrico

Descipción de las teclas del telemando (TA-FE910R/FE710R/ FE610R/FE510R/FE310R solamente)

Se puede utilizar el telemando que viene con este aparato para controlar otros componentes de audio de Sony que tengan la marca ☐ (sensor de telemando).

Tecla(s) del telemando	Para controlar el	Función
POWER (RM-S315 solamente)	Amplificador	Conecta y desconecta la alimentación.
FUNCTIONCD	Amplificador	Selecciona la señal de entrada de las tomas CD.
TUNER Amplificador		Selecciona la señal de entrada de las tomas TUNER.
PHONO Amplificador		Selecciona la señal de entrada de las tomas PHONO.
TAPE1/DAT Amplificador		Selecciona la señal de entrada de las tomas TAPE1/DAT.
TAPE2/MD Amplificador		Selecciona la señal de entrada de las tomas TAPE2/MD.
AUX Amplificador		Selecciona la señal de entrada de las tomas AUX.
TUNERPRESET +/-	Sintonizador	Explora y selecciona las emisoras memorizadas.
CD▶	Reproductor de disco compactos	Inicia la reproducción.
II	Reproductor de disco compactos	Realiza una pausa en la reproducción.
■ Reproductor de disco compactos		Para la reproducción.
I◀◀/▶▶I	Reproductor de disco compactos	Localiza canciones (AMS*).
D.SKIP	Reproductor de disco compactos	Salta un disco (para el reproductor de discos compactos equipado con un cambiador de múltiples discos).
MD▶	Deck de minidiscos	Inicia la reproducción.
II Deck de minidiscos		Realiza una pausa en la reproducción.
■	Deck de minidiscos	Para la reproducción.
I◀◀/▶▶I	Deck de minidiscos	Localiza canciones.
TAPE DECK A/B◀◀/▶	Deck A o B	Inicia la reproducción.
■ Para todas las operaciones Deck A o B		de la cinta.
◀◀/▶▶	Deck A o B	Avanza o rebobina rápidamente la cinta.
VOL +/-	Amplificador	Controla el volumen.

*Automatic Music Sensor: sensor automático de canciones

ADVERTÊNCIA

Cabo de altifalante (venda avulsa) (1 para cada altifalante)

*Automatic Music Sensor / sensor automático de música
