USB Digital Audio Converter - Convertitore audio digitale SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convertitore audio digitale USB
Marca	Sony
Modello	USB Digital Audio Converter (PCLK-U5)
Dimensioni (L x A x P)	43 x 23 x 80 mm
Peso	40 g
Consumo elettrico	80 mA (alimentazione tramite bus USB)
Alimentazione	Tramite porta USB (bus-powered)
Connettore USB	USB tipo B, versione 1.1
Uscita audio digitale	Ottica (TOSLINK), connettore rettangolare, lunghezza d'onda 660 nm
Frequenza di campionamento	44,1 kHz
Sistemi operativi compatibili	Windows 98/98SE/Me/2000 Professional
Contenuto della confezione	Convertitore CAV-U5, cavo USB, cavo ottico, manuale di istruzioni, scheda di garanzia
Funzione principale	Convertire il segnale audio USB in uscita ottica per il collegamento a un impianto stereo o a un lettore MD
Installazione	Plug-and-play dopo l'installazione del driver USB fornito
Impostazioni multimediali	Configurazione tramite Pannello di controllo di Windows (Proprietà multimediali)
Manutenzione	Pulire con un panno morbido e asciutto; non usare solventi
Sicurezza	Non esporre all'umidità o a temperature estreme. Scollegare prima della pulizia
Garanzia	1 anno (scheda di garanzia inclusa)
Informazioni generali	Conforme allo standard USB 1.1, compatibile con lettori CD-ROM E-IDE (ATAPI)

Domande frequenti - USB Digital Audio Converter SONY

Come installare il driver USB su Windows 98?

Per installare il driver, avviare Windows e chiudere tutte le applicazioni. Collegare il convertitore CAV-U5 al computer con il cavo USB in dotazione. Viene visualizzata la procedura guidata Add New Hardware Wizard. Seguire le istruzioni a schermo. Dopo l'installazione, verificare lo stato del dispositivo in Gestione dispositivi.

Perché non esce alcun suono dal sistema stereo?

Controllare prima i collegamenti: il cavo USB deve essere collegato direttamente al computer (non tramite hub) e il cavo ottico deve essere inserito correttamente in entrambi i dispositivi. Assicurarsi che il driver USB sia installato e che il dispositivo sia riconosciuto in Gestione dispositivi. Quindi, verificare le impostazioni multimediali nel Pannello di controllo: selezionare USB Audio Device come dispositivo preferito e spuntare Abilita audio CD digitale per il lettore CD-ROM.

Quali sistemi operativi sono compatibili con questo convertitore?

Il convertitore è compatibile con Windows 98, Windows 98SE, Windows Me e Windows 2000 Professional. Non funziona su Windows 3.1, Windows 95, Windows NT, né su sistemi Macintosh.

Posso usare questo convertitore con un Mac?

No, il convertitore non è compatibile con i computer Apple Macintosh. Il software richiede un PC IBM PC/AT o compatibile.

Come impostare i parametri multimediali in Windows?

Aprire il Pannello di controllo, fare doppio clic su Multimedia, andare nella scheda Audio e in Dispositivo preferito selezionare USB Audio Device. Fare clic sul pulsante di regolazione delle opzioni, quindi nella finestra Altoparlanti regolare i cursori del volume al massimo. Nella scheda CD Music, spuntare Abilita audio CD digitale per il lettore CD-ROM.

Cosa fare se viene visualizzato il messaggio "Din Unlock" o se non viene registrato alcun suono?

Questo messaggio indica generalmente un problema di sincronizzazione. Verificare che il cavo ottico sia collegato correttamente. Riavviare il computer dopo l'installazione del driver. Verificare anche lo stato del dispositivo in Gestione dispositivi e le impostazioni multimediali.

Il convertitore funziona con un hub USB?

Si consiglia di collegare il convertitore direttamente a una porta USB del computer. L'uso di un hub USB può causare malfunzionamenti.

Come collegare il cavo ottico?

Inserire il connettore del cavo ottico nell'uscita DIGITAL OUT del convertitore CAV-U5 e nell'ingresso ottico del lettore MD o dell'impianto stereo. Assicurarsi che il connettore sia dritto durante l'inserimento per evitare di danneggiare i connettori.

Quali articoli sono forniti nella confezione?

La confezione contiene: il convertitore di collegamento PC CAV-U5, un cavo USB, un cavo di collegamento digitale ottico, il manuale di istruzioni e una scheda di garanzia.

Cosa fare se l'uscita audio si interrompe durante la riproduzione?

Ciò può essere dovuto a un carico eccessivo del sistema. Chiudere le applicazioni non necessarie. Un'interruzione temporanea dell'alimentazione può anche interrompere l'uscita audio. Se il problema persiste, controllare i collegamenti e riavviare il computer.

MANUALE UTENTE USB Digital Audio Converter SONY

Requisiti di systema 3
Controllo degli articoli in dotazione 3
Collegamenti 4
Installazione del driver USB 5

Verifica dello stato del disposietivo installato 5

Impostazione dei parametri multimediali sul computer. 5

Solutione di problemi 7

Caratteristiche tecniche 7

• Microsoft, MS-DOS e Windows sono marchi di fabbrica depositati di Microsoft Corporation.
• IBM e PC/AT sono marchi di fabbrica depositati di International Business Machines Corporation.
• Macintosh è un marchio di fabbrica depositato di Apple Computer Inc.
• I nomi di altre società e prodotti sono marchi di fabbrica o marchi di fabbrica depositati di ciascuna società.

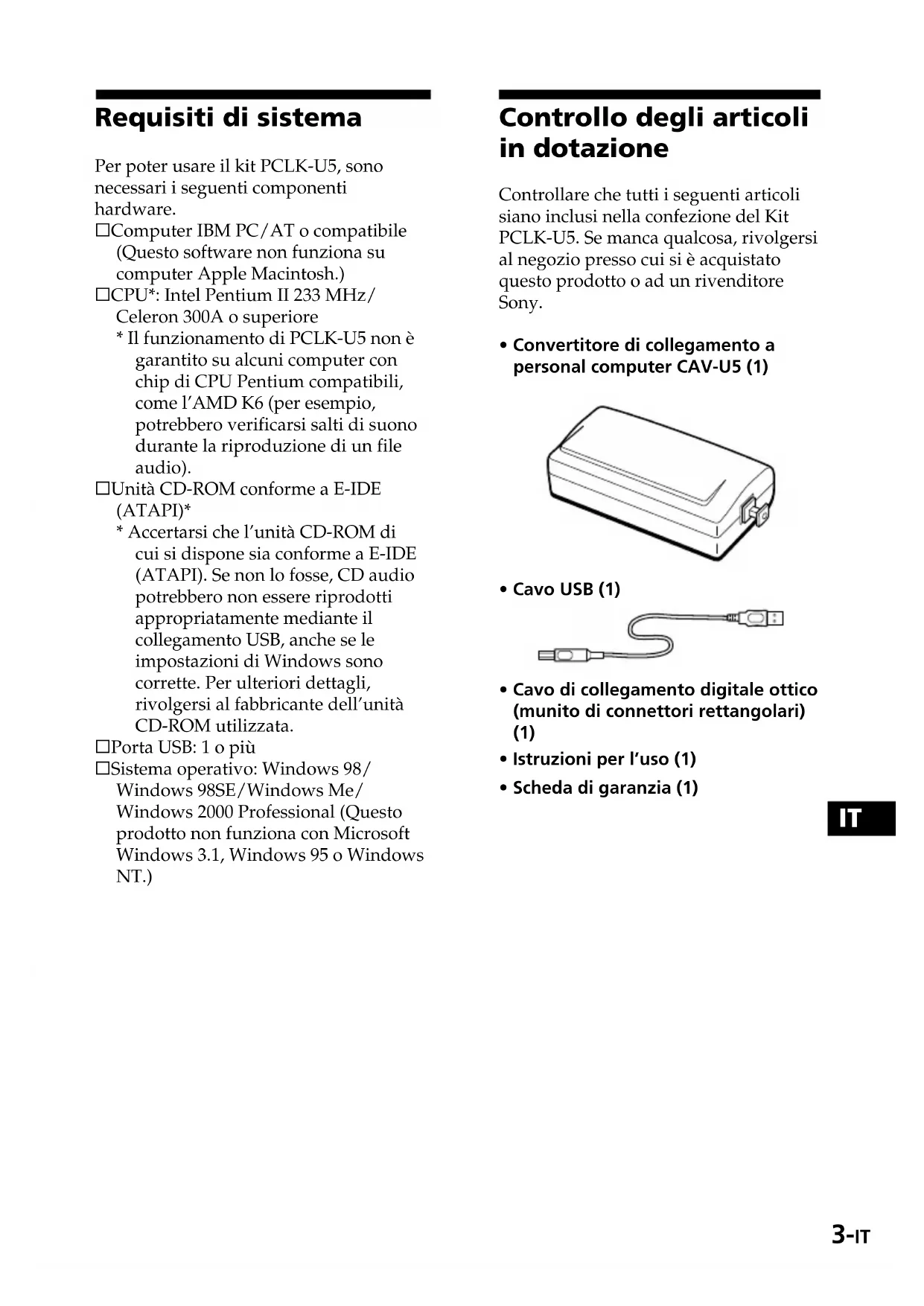

Requisiti di sistema

Per poter usare il kit PCLK-U5, sono necessari i seguenti componenti hardware.

□Computer IBM PC/AT o compatibile (Questo software non funziona su computer Apple Macintosh.)
CPU: Intel Pentium II 233 MHz/ Celeron 300A o superiore * Il funzionamento di PCLK-U5 non è garantito su alcuni computer con chip di CPU Pentium compatibili, come l'AMD K6 (per esempio, potrebbero verificarsi salti di suono durante la riproduzione di un file audio).
Unità CD-ROM conforme a E-IDE (ATAPI)
* Accertarsi che l'unità CD-ROM di cui si dispone sia conforme a E-IDE (ATAPI). Se non lo fosse, CD audio potrebbero non essere riprodotti appropriamente mediante il collegamento USB,anche se le impostazioni di Windows sono corrente.Per ulteri di ttagli, rivolgersi al fabbricante dell'unità CD-ROM utilizzata.
Porta USB: 1 o piu
□Sistema operativo: Windows 98/ Windows 98SE/Windows Me/ Windows 2000 Professional (Questo prodotto non funziona con Microsoft Windows 3.1, Windows 95 o Windows NT.)

Controllo degli articoli in dotazione

Controllare che tutti i seguenti articoli siano inclusi nella confazione del Kit PCLK-U5. Se manca qualcosa, rivolgersi al negotio presso cui si è acquistato quello prodotto o ad un rivenditore Sony.

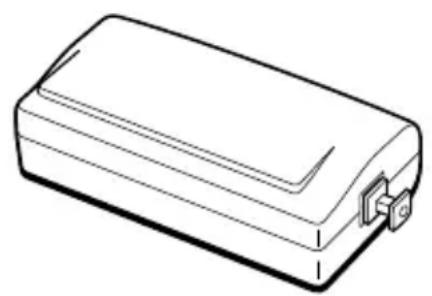

• Convertitore di collegamento a personal computer CAV-U5 (1)

Cavo USB (1)

• Cavo di collegamento digitale ottico (munito di connettori rettangolari) (1)
• Istruzioni per l'uso (1)
• Scheda di garanzia (1)

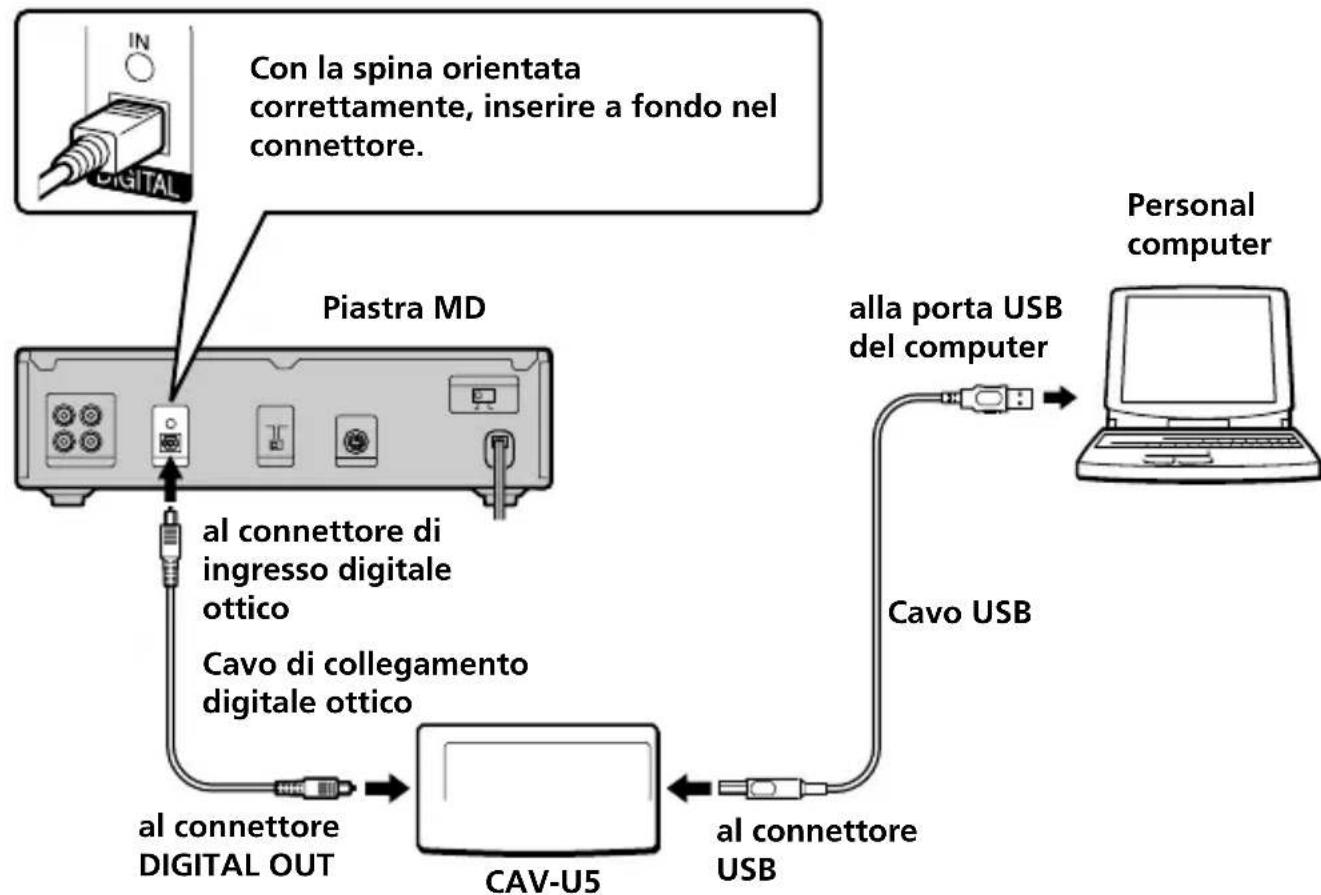

Collegamenti

Usare il CAV-U5, il cavo USB e il cavo di collegamento digitale ottico in dotazione per collegare il personal computer ad un componente stereo diSYSTEMA.

Accertarsi di avviare Windows prima di eseguire i collegamenti per la prima volta. Per i dettagli, fare riferimento a "Installazione del driver USB" alla pagina successiva.

Note

• Accertarsi di tenere la spina diritta quando la si inserisce. Se si inserisce la spina tenendola inclinata, le parti del connettore potrebbero subire danni.
• Collegare il connettore DIGITAL OUT sul CAV-U5 al connettore di ingresso digitale ottico su una piastra MD o su un componente stereo di sistema, usando il cavo di collegamento digitale ottico in dotazione. Per ulteriori informazioni sui collegamenti e su come cambiare la selezione dell'ingresso,fare riferimento al manuale di istruzioni del componente utilizzato.
• Collegare il CAV-U5 direttamente al personal computer, usando il cavo USB in dotazione. Se si usa un concentratore USB per i collegamenti, il CAV-U5 potrebbe non funzionare correttamente

Installazione del driver USB

Nota

Le seguenti istruzioni sono per Windows 98. Alcune parti del procedimento di installazione potrebbero differire a seconda del sistema operativo su cui si sta installando il driver.

1 Avviare Windows, e uscire da tutte le applicazioni attive.
2 Collegare il CAV-U5 al computer, usando il cavo USB in dotazione. Appare "Add New Hardware Wizard".
3Seguire le istruzioni dell'autocomposizione.

Verifica dello stato del dispositivo installato

Accertarsi di controllare lo stato del dispositivo installato dopo aver installato il driver.

1 Apriere il Control Panel. Nel menu Start, selezionare "Settings", quindi "Control Panel".
2 Fare doppio cli cull'icona System. Appare la finestra di dialogo "System Properties".
3 Fare clic sulla sched a "Device Manager". Accertarsi che le seguenti voci siano elencate nella finestra "Device Manager".

A seconda della configurazione del computer utilizzato, potrebbe apparire prima di "USB Composite Device". Ciò, tuttavia, non influisce sul funzionamento del sistema (del computer e del componente stereo diSYSTEMA).

4 Fare cli clic su "OK" per chiudere la finestra di dialogo "System Properties".

Impostazione dei parametri multimediali sul computer

Si devono impostare i parametri multimediali sul computer prima di poter emettere l'audio da un CD nell'unità CD-ROM o da un file MIDI memorizzato sul disco rigido del computertramite il componente stereo diSYSTEMA Collegato al computer.

1 Apriere il Control Panel. Nel menu Start, selezionare "Settings", quindi "Control Panel".

continua

2 Fare doppio cli cullicona Multimedia. Appare la finestra di dialogo "Multimedia Properties".

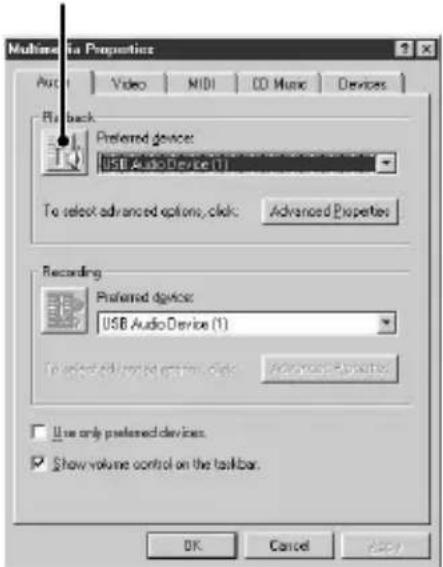

3 Fare clc sulla scheda "Audio", quindi selezionare "USB Audio Device" in "Preferred device:".

Pulsante di impostazione opzione

4 Fare clic sul pulsante di impostazione opzione.

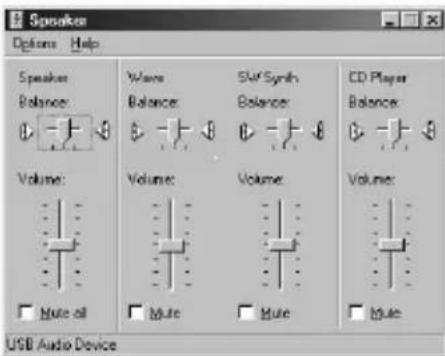

Appare la finestra di dialogo "Speaker".

5 Regolare tutti i comandi del volume sul livello di volume massimo.

Nota

Non è possibile regolare il volume del suono di riproduzione del computer con il comando sotto "Speaker". Regolare il volume, il bilanciamento, e silanziare il suono con il comando e la casella di opzione appropriati sotto "CD Player", "Wave" o "SW Synth".

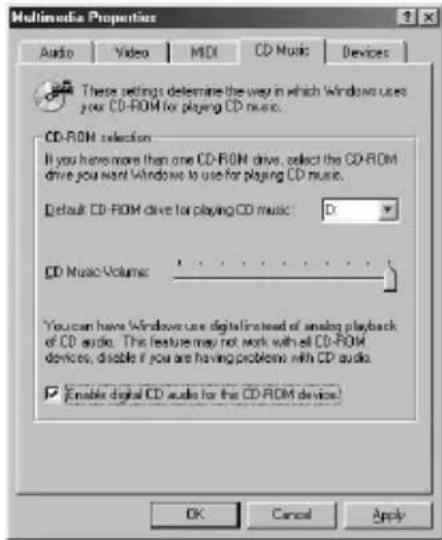

6 Fare clc sulla scheda "CD Music" e controllare "Enable digital CD audio for the CD-ROM device".

Nota

A seconda della versione di Windows 98 di cui si dispone,questa voce potrebberisultare grigia e pertanto inaccessibile. Se quello è il caso, riavviare il computer.

7 Fare cli c su "OK" per chiudere la finestra di dialogo "Multimedia Properties".

Nota

A seconda dell'unità CD-ROM di cui si dispone, potrebbe non essere possibile riproduire CD audio. Per i dettagli, rivolgersi al fabbricante dell'unità CD-ROM.

Solutizione di problemi

I segnali acustici del sistema (suoneria di avventenza/avviso di arrivato posta) non vengono emessi.

I segnali acustici del sistema non vengono emessi dal computer nelle il computer sta effettuando il riconoscimento del CAV-U5 come disposativo di riproduzione.
"Din Unlock" appeare sul display o nessun suono viene emesso o registrato sul componente stereo di sistema collegato quando si avvia la riproduzione (CD, file MIDI, ecc.) sul computer.
Controllare il collegamento del connettore USB.
Se il problema si è verificato appena durante while installato il driver, riavviare il computer.
Controllare lo stato del dispositivo installato e l'impostazione di "Multimedia Properties".

É udibile del rumore durante la riproduzione sul computer.

Se si sta eseggendo un'applicazione voluminosa, uscire dall'applicazione per ridurre il carico delsystema. Anche una mancanza temporanea nelle risorse delsystema potrebbe causare l'interruzione dell'emissione del suono.

Caratteristiche tecniche

Descrizione

Adattatore di collegamento a personal computer

Frequenza di campionamento

44,1 kHz

Connettore USB

Presa série B, modo potenza bus (conforme a USB Ver. 1.1)

Uscite

DIGITAL OUT: Connettore rettangolare, lunghezza d'onda: 660 nm

Consumo

Circa 80mA

Dimensioni (l/a/p)

Circa 43· 23· 80mm (parti sporgenti esclude)

Massa

Circa 40g
