Produkttyp	Digitaler Audio-USB-Konverter
Marke	Sony
Modell	USB Digital Audio Converter (PCLK-U5)
Abmessungen (B x H x T)	43 x 23 x 80 mm
Gewicht	40 g
Stromverbrauch	80 mA (Stromversorgung über USB-Bus)
Stromversorgung	Über USB-Port (bus-powered)
USB-Anschluss	USB Typ B, Version 1.1
Digitaler Audio-Ausgang	Optisch (TOSLINK), rechteckiger Stecker, Wellenlänge 660 nm
Abtastrate	44,1 kHz
Kompatible Betriebssysteme	Windows 98/98SE/Me/2000 Professional
Lieferumfang	Konverter CAV-U5, USB-Kabel, optisches Kabel, Bedienungsanleitung, Garantiekarte
Hauptfunktion	Umwandlung des USB-Audiosignals in einen optischen Ausgang zur Verbindung mit einer Stereoanlage oder einem MD-Player
Installation	Plug-and-Play nach Installation des mitgelieferten USB-Treibers
Multimedia-Einstellungen	Konfiguration über die Windows-Systemsteuerung (Multimedia Properties)
Wartung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Vor der Reinigung vom Netz trennen
Garantie	1 Jahr (Garantiekarte enthalten)
Allgemeine Informationen	Konform mit USB 1.1, kompatibel mit E-IDE (ATAPI) CD-ROM-Laufwerken

Häufig gestellte Fragen - USB Digital Audio Converter SONY

Wie installiere ich den USB-Treiber unter Windows 98?

Um den Treiber zu installieren, starten Sie Windows und schließen Sie alle Anwendungen. Schließen Sie den Konverter CAV-U5 mit dem mitgelieferten USB-Kabel an den Computer an. Der Add New Hardware Wizard wird angezeigt. Folgen Sie den Anweisungen auf dem Bildschirm. Überprüfen Sie nach der Installation den Gerätestatus im Geräte-Manager.

Warum kommt kein Ton aus der Stereoanlage?

Überprüfen Sie zunächst die Verbindungen: Das USB-Kabel muss direkt am Computer (nicht über einen Hub) angeschlossen sein, und das optische Kabel muss richtig in beide Geräte eingesteckt sein. Stellen Sie sicher, dass der USB-Treiber installiert ist und das Gerät im Geräte-Manager erkannt wird. Überprüfen Sie dann die Multimedia-Einstellungen in der Systemsteuerung: Wählen Sie USB Audio Device als bevorzugtes Gerät und aktivieren Sie Enable digital CD audio for the CD-ROM device.

Welche Betriebssysteme sind mit diesem Konverter kompatibel?

Der Konverter ist kompatibel mit Windows 98, Windows 98SE, Windows Me und Windows 2000 Professional. Er funktioniert nicht unter Windows 3.1, Windows 95, Windows NT oder auf Macintosh-Systemen.

Kann ich diesen Konverter mit einem Mac verwenden?

Nein, der Konverter ist nicht mit Apple Macintosh-Computern kompatibel. Die Software erfordert einen IBM PC/AT oder kompatiblen Rechner.

Wie stelle ich die Multimedia-Einstellungen in Windows ein?

Öffnen Sie die Systemsteuerung, doppelklicken Sie auf Multimedia, gehen Sie zur Registerkarte Audio, und wählen Sie unter Preferred device USB Audio Device aus. Klicken Sie auf die Optionseinstellungen, und stellen Sie im Fenster Speaker die Lautstärkeregler auf Maximum. Aktivieren Sie auf der Registerkarte CD Music die Option Enable digital CD audio for the CD-ROM device.

Was tun, wenn die Meldung "Din Unlock" angezeigt wird oder kein Ton aufgezeichnet wird?

Diese Meldung deutet in der Regel auf ein Synchronisationsproblem hin. Überprüfen Sie, ob das optische Kabel richtig angeschlossen ist. Starten Sie den Computer nach der Treiberinstallation neu. Überprüfen Sie auch den Gerätestatus im Geräte-Manager und die Multimedia-Einstellungen.

Funktioniert der Konverter mit einem USB-Hub?

Es wird empfohlen, den Konverter direkt an einen USB-Port des Computers anzuschließen. Die Verwendung eines USB-Hubs kann zu Fehlfunktionen führen.

Wie schließe ich das optische Kabel an?

Stecken Sie den Stecker des optischen Kabels in den DIGITAL OUT-Ausgang des Konverters CAV-U5 und in den optischen Eingang Ihres MD-Players oder Ihrer Stereoanlage. Achten Sie darauf, dass der Stecker beim Einstecken gerade ist, um Schäden an den Anschlüssen zu vermeiden.

Welche Artikel sind im Lieferumfang enthalten?

Die Box enthält: den PC-Anschlusskonverter CAV-U5, ein USB-Kabel, ein optisches Digitalanschlusskabel, die Bedienungsanleitung und eine Garantiekarte.

Was tun, wenn die Tonausgabe während der Wiedergabe stoppt?

Dies kann auf eine übermäßige Systemauslastung zurückzuführen sein. Schließen Sie unnötige Anwendungen. Ein vorübergehender Stromausfall kann ebenfalls die Tonausgabe unterbrechen. Wenn das Problem weiterhin besteht, überprüfen Sie die Verbindungen und starten Sie den Computer neu.

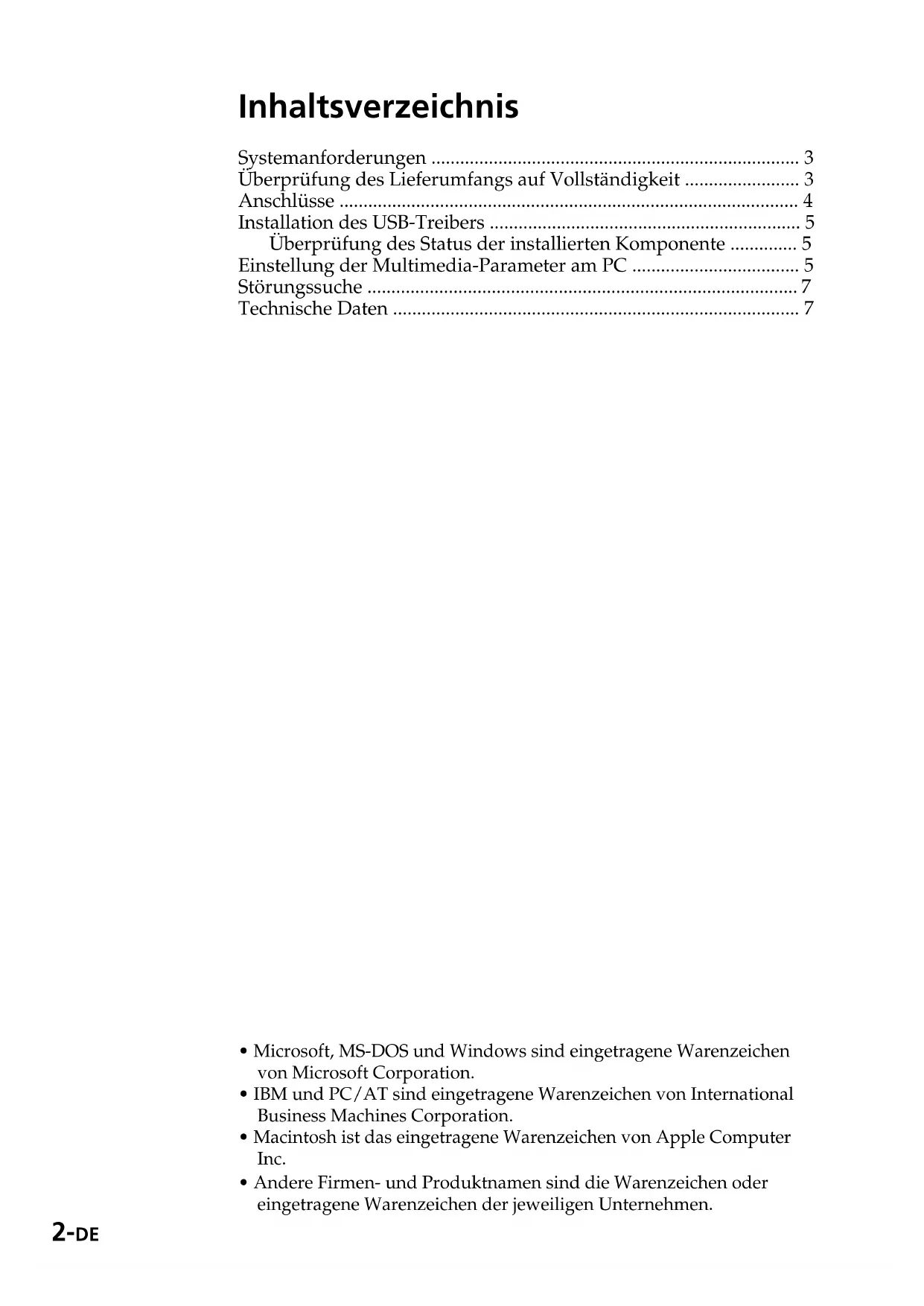

BEDIENUNGSANLEITUNG USB Digital Audio Converter SONY

Systemanforderungen 3
Überprüfung des Lieferumfangs auf Vollständigkeit 3
Anschlisse 4
Installation des USB-Treibers 5

Überprüfung des Status der installierten Komponente 5

Einstellung der Multimedia-Parameter am PC 5
Störungssüche 7
Technische Daten 7

• Microsoft, MS-DOS und Windows sind eingetragene Warenzeichen von Microsoft Corporation.

• IBM und PC/AT sind eingetragene Warenzeichen von International Business Machines Corporation.

• Macintosh ist das eingetragene Warenzeichen von Apple Computer Inc.
• Andere Firmen- und Produktnamen sind die Warenzeichen oder eingetragene Warenzeichen der jeweiligen Unternehmen.

Systemanforderungen

Die folgende Hardware ist für die Verwendung des Kits PCLK-U5 erforderlich.

□IBM PC/AT oder kompatibler PC (Diese Software lauft nicht auf Macintosh-Rechnern von Apple.)
□CPU: Intel Pentium II 233 MHz/ Celeron 300A oder spätere Version * Bei manchen Rechnern mit Pentium-kompatiblen CPU-Chips wie etwa AMD K6 ist die einwandfrei Funktion von PCLK-U5 nicht garantiert (z.B. sind Klangaussetzer bei der Wiedergabe von Audiodateien möglich).
□CD-ROM-Laufwerk, E-IDE (ATAPI) kompatibel
* Das CD-ROM-Laufwerk muss unbedingt E-IDE (ATAPI) kompatibel sein. Andernfalls ist keine korrekte Wiedergabe von Audio-CDs über den USB-Anschluss möglich, obwohl alle Windows-Einstellungen richtig seinmögen. Einzelheiten erfragen Sieitte beim Hersteller Ihres CD-ROM-Laufwerks.
□USB-Anschluß: mindestens einer
Betriebssystem: Windows 98/ Windows 98SE/Windows Me/ Windows 2000 Professional (Dieses Produkt arbeitet nicht mit Windows 3.1, Windows 95 oder Windows NT.)

Überprüfung des Lieferumfangs auf Vollständigkeit

Stellen Sie fest, ob sich alle nachstehend aufgeführten Teile zusammen mit dem PCLK-U5 in der Packung befinden. Bei fehlenden Teilen wenden Sie sichitte an ihren Bezugshändler oder den nachsten Sony-Fachhandler.

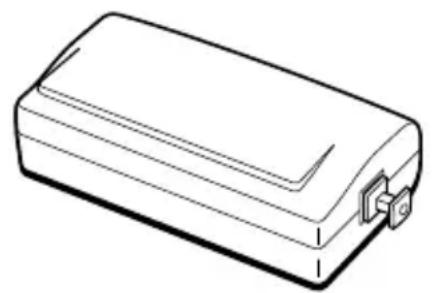

PC-Anschlußadapter CAV-U5 (1)

• USB-Kabel (1)

• Optisches Anschlußkabel (mit rechteckigen Steckern) (1)
  Bedienungsanleitung (1)
• Garantiekarte (1)

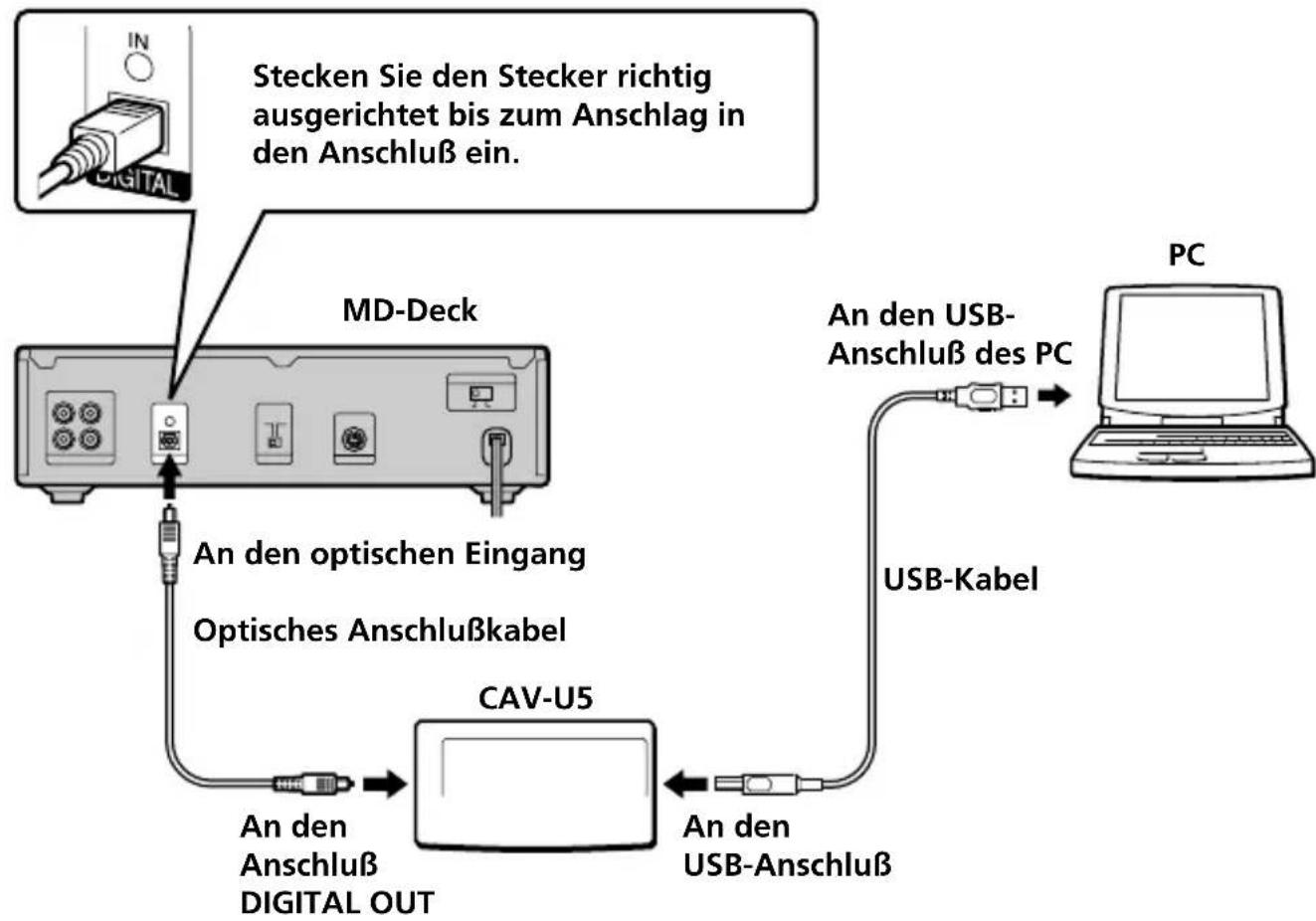

Anschlüsse

Schlieben Sie ihren PC über Adapter CAV-U5, USB-Kabel und optisches Anschlußkabel an eine Komponente des Stereosystems an.

Sorgen Sie unbedingt damit, daß vor Herstellung der Anschlüsse Windows gestartet ist. Nähreres finden Sie unter "Installation des USB-Treibers" auf der{nachsten Seite.

Hinweise

• Der Stecker ist unbedingt gerade ausgerichtet einzustecken. Wird er verkantet eingeführt, so können die Steckerverbinderteile beschädigt werden.

• Verbinden Sie den DIGITAL OUT-Ausgang des CAV-U5 über das mitgelieferte optische Digitalkabel mit dem optischen Digitaleingang am MD-Deck oder einer anderen System-Stereokomponente. Lesen Sieitte die Bedienungsanleitung der betreffenden Komponente fur Einzelheiten zu den Anschlüssen und die Eingangssignalwahl.

• Schlieben Sie das CAV-U5 über das mitgelieferte USB-Kabel direkt an den PC an. Bei Umweg über einen USB-Hub ist kein einwandfrei Betrieb des CAV-U5 gewährleistet.

Installation des USB-Treibers

Hinweis

Die nachstehenden Anweisungen beziehensich auf Windows 98. Je nach dem Betriebssystem in das der Treiber eingebunden wird, konnen manche Teile des Installationsverfahrens untersiedlich sein.

1 Starten Sie Windows, und schreiben Sie alle aktiven Anwendungen.
2 Verbinden Sie den CAV-U5 über das mitgelieferte USB-Kabel mit dem PC. Daraufhin erscheint die Aufforderung "Add New Hardware Wizard".
3 Folgen Sie den Anweisungen des Assistenten.

Überprüfung des Status der installierten Komponente

Nach der Installation des Treibers ist unbedingt der Status der installierten Komponente zu überprüfen.

1 Öffnen Sie das Control Panel. Wahlen Sie im Startmenu "Settings" und dann "Control Panel".
2 Doppelklicken Sie auf das Systemsymbol. Daraufhin erscheint das Dialogfeld "System Properties".
3 Klichen Sie auf Kategorie "Device Manager". Vergewissern Sie sich, daß die nachstehenden Komponenten im Fenster "Device Manager" aufgelistet sind.

Hinweis zu Windows Me

Je nach Konfiguration Ihres PCs erscheint u.U. vor "USB Composite Device". Dies hat jeder keinen Einfluss auf den Betrieb des Systems (PC und System-Stereokomponente).

4 Klichen Sie auf "OK", um das Dialogfeld "System Properties" zu schreiben.

Einstellung der Multimedia-Parameter am PC

Voraussetzung fur die Wiedergabe einer CD im CD-ROM-Laufwerk oder einer auf der Festplatte gespeicherten MIDI-Datei über die am PC angeschlossene Stereosystemkomponente ist die Einstellung der Multimedia-Parameter am PC.

1 Öffnen Sie das Control Panel. Wahlen Sie im Startmenu "Settings" und dann "Control Panel".

Forts.

2 Doppelklicken Sie auf das Multimedia-Symbol. Daraufhin erscheint das Dialogfeld "Multimedia Properties".

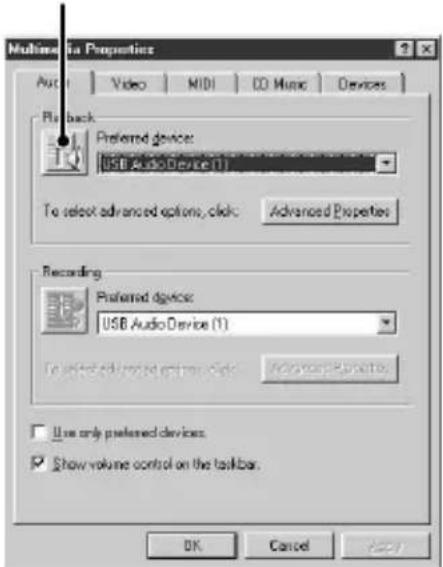

3 Klichen Sie auf Kategorie "Audio" und wahlen Sie dann "USB Audio Device" in "Preferred device:".

Schaltfläche für Optionseinstellung

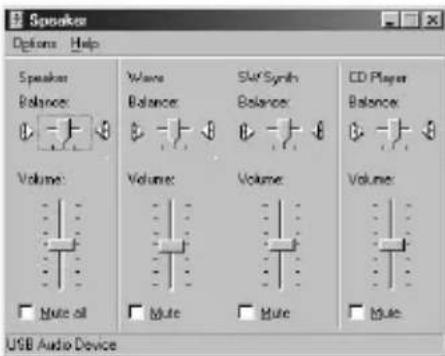

4 Klichen Sie auf Schaltfläche für Optionseinstellung. Daraufhin erscheint das Dialogfeld "Speaker".

5 Stellen Sie alle Lautstärke-Schieberegler auf volle Lautstärke.

Hinweis

Mit dem Lautstärke-Schieberegler unter "Speaker" laßt sich die Wiedergabelautstärke des PC nicht einstellen. Lautstärke, Balance und Stummschaltung erfolgen jeweils mit dem zugehörigen Schieberegler und durch Anklicken des Kontrollkästchens "CD Player", "Wave" oder "SW Synth".

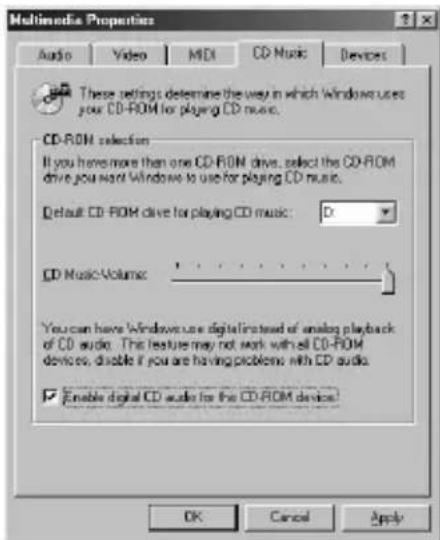

6 Klichen Sie auf die Schaltfläche "CD Music" und aktivieren Sie "Enable digital CD audio for the CD-ROM device".

Hinweis

Je nach der Version von Windows 98 ist diese Option nicht verfügbar (graue Anzeige). In solch einem Fall starten Sie den PC erneut.

7 Klichen Sie auf "OK", um das Dialogfeld "Multimedia Properties" zu schreiben.

Hinweis

Abhängig vom Hersteller des CD-ROM-Laufwerks werden Audio-CDs u.U. nicht abgespielt.

Störungssuche

Akustische Systemsignale (Alarm oder E-mail eingetroffen) werden ausgegeben

Der PC gibt akustische Systemsignale aus, sofern er das CAV-U5 als Wiedergabegerät erkennt.

Anzeige von "Din Unlock" erscheint im Display bzw. keine Klangwiedergabe/- aufnahme mit der angeschlossenen System-Stereokomponente bei versuchter Audiowiedergabe über PC (z.B. CD, MIDI-Datei).

Überprüfen Sie USB-Steckverbinder auf richtig Anschluß.
Ist die Störung direkt nach Installation des Treibers aufgetreten, starten Sie den PC erneut.
Prufen Sie den Status der installierten Komponente und die Einstellungen der Multimedia-Eigenschaften.

Leicht verrauschter Klang bei Wiedergabe über PC.

Verlassen Sie größere Anwendungsprogramme, um die Systembelastung zu reduzieren. Eine kurzfristige Überbelastung (zu weniger Systemressourcen stehen zur Verfügung) kann dazu führren, dass die Tonwiedergabe stoppt.

Technische Daten

Beschreibung

PC-Anschlußadapter

Abtastfrequenz

44,1 kHz

USB-AnschluB

Buchse Serie B, Busleistungsmodus (gemäß USB Ver. 1.1)

Ausgang

DIGITAL OUT: rechteckiger Steckverbinder,

Wellenlange: 660nm

Stromaufnahme

Ca. 80mA

Abmessungen (B/H/T)

Ca. 43· 23· 80mm (ohne vorstehende Teile)

Gewicht

Ca. 40g
